Практичное и простое соединение труб без применения резьбы и сварки

Предварительные действия перед соединением

Как соединить канализационные трубы, являющиеся составляющими большой системы? Ответ на этот вопрос включает несколько последовательных действий.

Подготовить чертеж системы

В нем важно учесть имеющиеся в доме или квартире объекты, к которым планируется проложить трубы водоотведения, например, душевую, ванную, санузел.
Определить места стыковки труб с центральным стояком, и именно там понадобятся фитинги.
Помнить, что трубы для канализации частного сектора классифицируются на два вида по размеру сечения: 110,50 мм. Именно последний вариант окажется идеальным решением для укладки труб для душевой кабинки, ванной, мойки, стиральной машины.

Перед покупкой труб водоотведения нужно заранее просчитать необходимый метраж материала, чтобы не расходовать впустую деньги на излишки пластика. Ведь эти изделия невозможно испортить.

В целях долговечности функционирования системы водоотведения необходимо отметить отдельные нюансы:

1. Обеспечить конкретный уклон труб, который рассчитывается с учетом величины снижения − не более 2-3 см/м изделия. Данный показатель нужен для быстрого отвода жидкости.
2. При обустройстве трубопровода стартовать от сантехники к центральному стояку, чтобы в дальнейшем стыки не помешали потоку жидкости в системе.

ЧИТАТЬ ТАКЖЕ: Как согнуть трубу ПВХ

Зная, как соединять трубы канализации на начальных этапах, вы сможете заранее обезопасить систему от возможных протеканий.

Быстроразъемные соединения

Быстроразъемные соединения труб

Если трубопровод предполагается часто разбирать, можно использовать хороший метод — быстроразъемные соединения для труб.

Подобные методы просто осуществляется, и создают высоконадежное соединение. Трубопроводы промышленного применения соединяются специальными методами. Например, шарнирным или ниппельным.

Шарнирные используются для уменьшения эффекта закручивания изделий в сложных трубопроводах. Что касается ниппельных соединений, они применяются в измерительных приборах.

Метод прессования

Еще медные изделия можно соединять способом прессования. Выполняется все достаточно просто. Подготовленный конец трубы вставляется в фитинг до упора. Место сопряжения обрабатывается прессом.

Развальцовка медных труб

Если труба имеет тонкую стенку, применяются пресс-фитинги. При этом обеспечивается обжим внутри и герметичность.

Метод развальцовки

Для медных труб можно применить хорошую альтернативу — развальцовка. Преимущество такого подхода – разъемность. Соединение легко демонтируется.

Методов соединения труб, альтернативных сварке и резьбе, множество. Каждый по-своему хорош, выбирается, исходя из различных условий. Самые прочные получаются при помощи фланцев. Если же нужна возможность разборки при использовании трубы, подойдет фитинговый метод соединения.

Достоинства и недостатки сварки полуавтоматом без газа

Применение сварки полуавтоматом без газа, в сравнении с традиционной технологией в среде инертного или активного газа, поступающего из баллона, имеет как плюсы, так и минусы. К достоинствам можно отнести:

• мобильность оборудования – не нужен громоздкий газовый баллон и дополнительные шланги;
• отсутствие необходимости постоянной дозаправки баллона и связанных с этим экономических затрат;
• возможность формирования более аккуратного шва;
• возможность прямого наблюдения за процессом сварки (сквозь защитную маску);
• способность влиять на параметры дуги и химическую структуру шва путем использования флюса с разным наполнением.

Из недостатков сварки полуавтоматом без газа опытные сварщики отмечают:

• значительную цену проволочного электрода с флюсом;
• необходимость щадящей эксплуатации проволоки из-за ее хрупкости;
• сложность выбора оптимального режима сварки – он определяется химическим составом флюса;
• необходимость очистки шва от шлака;
• необходимость наличия у сварочного полуавтомата возможности изменения полярности.

Одним из самых перспективных направлений в этой области считается сварка полуавтоматом без газа Сварка полуавтоматом без газа в домашних условиях очень популярна. Необходимое оборудование, качественное и недорогое, легко найти в специализированных магазинах. Отсутствие громоздкого баллона с газом делает процесс сварки значительно удобней, а качество работ остается высоким. Но начинающему сварщику необходимо учитывать высокую стоимость флюсовой проволоки и получить предварительную консультацию опытного специалиста.

Видео по теме: Сварка порошковой проволокой без газа

Подборка вопросов

• Михаил, Липецк — Какие диски для резки металла использовать?
• Иван, Москва — Какой ГОСТ металлопроката листовой стали?
• Максим, Тверь — Какие стеллажи для хранения металлопроката лучше?
• Владимир, Новосибирск — Что значит ультразвуковая обработка металлов без применения абразивных веществ?
• Валерий, Москва — Как выковать нож из подшипника своими руками?
• Станислав, Воронеж — Какое оборудование используют для производства воздуховодов из оцинкованной стали?

Правильное соединение труб без сварки и резьбы. Методы

Выбор способа определяется типом изделий, которые планируется стыковать. Трубы условно подразделяются на следующие категории:

• жёсткие;
• гибкие.

Первый тип – это чугунные трубы, стальные, трубы из цветных металлов или из ПВХ. Второй тип – изделия из полиэтилена, полипропилена и металлопластика.

Надежное соединение можно получить только в том случае, если фитинги произведены известной фирмой, гарантирующей качество

1. Чтобы соединить две металлические трубы без резьбы и сварки, обычно используются муфты. Они снабжены специальными креплениями и характеризуются высокой прочностью благодаря тому, что изготавливаются из жёстких материалов. Но эти свойства присущи лишь продукции мировых лидеров данного сегмента сантехнического рынка – производителей из Швейцарии, Швеции и Франции. Муфты применяются для стыковки труб из разного материала или разного диаметра.

2. Ещё один вариант соединения труб без сварки и резьбы – использование фланцев. Эти детали оснащаются резиновой прокладкой. Последовательность работ выглядит следующим образом:

1. Участок крепления срезается. Срез выполняется строго перпендикулярно продольной оси трубы. Делать фаску на торце не обязательно.
2. На срез одевается фланец.
3. Затем вставляется резиновая прокладка с таким условием, чтобы она выходила за края среза на 8-10 сантиметров.
4. После этого одетый фланец соединяется с ответной частью, смонтированной таким же образом на второй металлической трубе.

Ответ на вопрос, как соединяются металлические трубы без сварки с помощью фланцев, будет неполным без упоминания следующих моментов:

• для одного фланца использовать несколько прокладок не рекомендуется. Это может вызвать уменьшение герметичности;
• чтобы получить герметичный стык, гайки необходимо закручивать не последовательно по окружности, а попарно расположенные диаметрально друг против друга;
• для водопровода используется пропитанная олифой прокладка из тряпичного картона;
• для труб отопления используют прокладку из асбестового картона;
• болты не должны выступать из гаек более чем наполовину;
• внешний диаметр прокладки не должен задевать болты, а внутренний должен немного превышать диаметр самой трубы.

Фланцевый метод соединения незаменим для труб большого диаметра

Узнав, как соединяются две трубы без сварки фланцевым методом, вы сможете правильно обустроить систему канализации и дымоход, а также трубопровод газоснабжения в частном доме.

3. Соединение муфтой Гебо тоже нашло широкое применение. Эта деталь является одной из разновидностей компрессионного фитинга. С её помощью стыковка металлических труб выполняется достаточно быстро, причём без применения каких-либо специальных инструментов. Установка компонентов муфты Гебо на трубу выполняется в такой последовательности:

1. Сначала надевается гайка.
2. Затем кольца: зажимное, прижимное, уплотняющее.
3. Потом надевается муфта до половины, и затягивается гайка.
4. Вторая деталь соединяется с фитингом в той же последовательности.

4. Соединить две трубы без резьбы и сварки можно, используя ремонтно-монтажную обойму. Выглядит этот фитинг в виде муфты или тройника, состоящего из двух частей. Стягивание половинок осуществляется болтами.

Необходимо отметить, что основным предназначением ремонтно-монтажных обойм является выполнение временных ремонтов, например, когда появляются трещины. В экстренных случаях, их можно применять и для стыковки труб. Монтаж осуществляется так:

• прежде всего, необходимо добиться абсолютной гладкости поверхности. Для этого участки трубопровода, на которые фитинг будет надеваться, следует очистить от неровностей, сформированных краской или ржавчиной;
• потом на трубу надевается резиновый уплотнитель. Его разрез промазывается силиконовым герметиком.
• далее обе половинки фитинга необходимо надеть на резиновый уплотнитель и стянуть болтами.

Соединительный хомут — это простой способ временно соединить две трубы без сварки

Как видим, данный способ тоже предельно прост. Такой же принцип заложен в соединение с помощью хомута. Единственным отличием является то, что он затягивается не с двух сторон, а только с одной. Однако использование хомутов обеспечивает более надёжное соединение, чем ремонтно-монтажной обоймой.

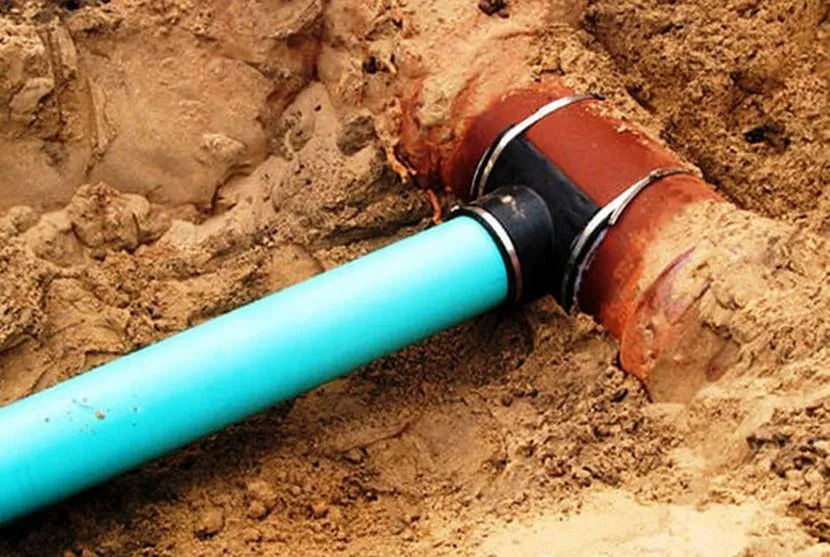

Канализационные трубы

Современными пластиковыми трубами приходится подсоединять сантехнические аксессуары и приборы (как работает биде) к уже имеющейся канализационной системе, выполненной из чугуна.

Попутно, нужно решать задачу по несовпадению диаметров.

Самый ходовой размер пластиковых труб – это 110 и 50 мм, а чугунных – 123 и 73 мм соответственно.

Для начала, нужно старое соединение демонтировать и извлечь заменяемый участок трубы из патрубка. Именно, на этом этапе работы возникают основные трудности и совершаются ошибки.

Главное правило – ни в коем случае нельзя применять грубую физическую силу.

И второе – не пытайтесь расколоть чугунную трубу, стуча по ней молотком.

Это может привести к тому, что расколется не только нужный участок, но и оставшаяся часть трубы.

Многообразие фитингов

Для того чтобы произвести соединение металлических труб без сварки и нарезки резьбы, применяются специальные приспособления, называемые фитингами. Все эти изделия делятся на несколько категорий в соответствии с такими параметрами, как техническое назначение и соответствие диаметров соединяемых труб.

По типу сечений соединяемых трубопрокатов различают:

• прямые фитинги – предназначены для стыковки труб с одинаковым диаметром;
• переходные соединения – эта группа изделий используется для монтажа труб с различными сечениями.

По техническому назначению фитинги бывают таких видов:

• Отводы и угловые соединения – позволяют стыковать трубы в местах, где согласно схеме трубопровод меняет направление под различными углами.
• Тройники – это своего рода разветвители, установленные на основную магистраль.
• Муфта на трубу без резьбы используется в случае необходимости наращивания прямых участков трубопровода. Наряду с простотой механизма этой детали, она пользуется наибольшим спросом у потребителей (детальнее: «Как используется муфта для соединения труб из различных материалов»). С помощью подобной запчасти можно выполнить срочный ремонт участка трубы, не заменяя ее полностью.
• Крестовые фитинги служат для разделения основной магистрали на несколько направлений.
• Штуцеры используют в случае соединения металлических труб с отводами из гибкого материала.
• Всевозможные переходники – футорки, ниппели и сгоны, востребованы в случаях соединения стальных труб без сварки, если они имеют разный диаметр. При этом, размеры сгонов для труб подбирают, исходя из диаметра труб.

Колпачки и различные заглушки нужны для закрытия отверстий в торцевых частях труб.

Что такое муфта Гебо

Муфта Гебо — внешний вид

Муфтой Гебо называют одностороннюю муфту, в наличии у которой имеются такие элементы как компрессионные кольца и резьбовое соединение. У двухсторонней муфты Гебо компрессионные кольца расположены с обеих сторон.

Конструкция муфты Гебо

Конструкция муфты Гебо подразумевает наличие специального углубления для резинового уплотнителя, который и создаёт герметичность соединения . Уплотнитель выполнен в форме конуса, что способствует его проникновению даже в самые недоступные щели при затягивании муфты.

Порядок применения муфты Гебо

Чтобы эксплуатационный срок данного изделия был максимально продолжительным, необходимо знать процесс правильного монтажа, при котором сохранится требуемая герметичность соединения металлических труб.

1. На обеих трубах следует сделать максимально ровный срез и зачистить его края, избавившись от мелких металлических заусениц. Также удаляется краска или эмаль, до самого металла. Для этого можно использовать мелкую наждачную бумагу или специальный круг для болгарки.
2. Первой на трубу одевают гайку, которая идёт в комплекте с муфтой. Далее необходимо разместить на трубе конусообразное кольцо, так, чтобы верхняя часть конуса смотрела на гайку.
3. Вторым одевают прижимное кольцо, за которым идёт уплотнитель. Уплотнитель следует развернуть в сторону фитинга.
4. Далее следует зажать фитинг так, чтобы при затягивании гайки он не проворачивался. Гайку затянуть так, чтобы осталось 1-2 витка резьбы.

Муфта установлена и следует проверить её на качество, подав воду в систему. При появлении капель жидкости из-под муфты, необходимо немного подтянуть гайку и заново проверить на соединение на герметичность. При повторном появлении влаги, муфту следует снять и повторно зачистить участок под ней.

Основные преимущества муфты Гебо

Муфты Гебо часто используют из-за практичного соотношения ценовой политики и качества изделия. При правильном монтаже, муфта способна прослужить долгие годы, спустя которые достаточно на ней заменить резиновый уплотнительное кольцо и можно заново монтировать на трубопровод.

Также ценится широта применения данного изделия. Как и обыкновенные фитинги, муфта Гебо применяется не только в водопроводах, но и в компрессионных системах. Чтобы выполнить соединение потребуется минимум времени, и при этом не обязательно наличие специального инструмента.

Врезка в полипропиленовую магистраль

Как правило, весь монтаж пластикового трубопровода выполняется методом спаивания соединений специальным электрическим оборудованием. Но если доступа к такой аппаратуре нет, то для изготовления отводов от главной магистрали можно применить другой способ. Врезка в полипропиленовую трубу без пайки выполняется при помощи специальной обжимной арматуры.

Установка патрубка

В строительных магазинах продается приспособление, которое позволяет отвести от главной трубы большого диаметра линию с меньшим. И при этом не требуются никакие специальные инструменты. Арматура представляет собой, как бы дополнительную стенку трубы внутри покрытую резиной, от которой отходит небольшой патрубок. Необходимо только правильно подбирать фланец, чтобы он подходил под сечение трубопровода.

Монтаж предельно прост. На внутреннюю поверхность широкой части арматуры наносится силиконовый герметик. Затем она прикладывается в нужном месте к магистрали. Далее приспособление намертво фиксируется на трубе при помощи двух встроенных креплений. Нужно только не перестараться с затяжкой, чтобы они полностью не выдавили герметик.

Накладка для врезки в трубопроводИсточник prostroiku.info

Через отходящий от арматуры патрубок, электродрелью высверливается отверстие в магистрали. Затем внутренние стенки патрубка также обмазываются герметиком и в него заглубляется труба, подходящего диаметра. На конце патрубка также есть встроенный хомут, которым соединение надежно фиксируется.

Адаптер (седелка)

Бывают ситуации, когда перекрыть подачу воды в магистрали не представляется возможным. И врезку приходится выполнять под напором. Рассмотрим, как врезаться в полипропиленовую трубу, используя специальный адаптер.

Весь процесс монтажа, практически, повторяет предыдущий. Различие только в конструкции адаптера. Он представляет собой обжимной хомут, который на одной из половинок имеет муфту с нарезанной внутренней резьбой. В нее на завершающем этапе установки сразу же вкручивается запорный кран.

Некоторые конструкции имеют встроенную фрезу и клапан. Эта особенность позволяет врезаться в водопровод под давлением до 16 бар. При этом, если использовать муфтовую сварку, то конструкция становиться неразъемной и ее эксплуатационный срок увеличивается до 50 лет.

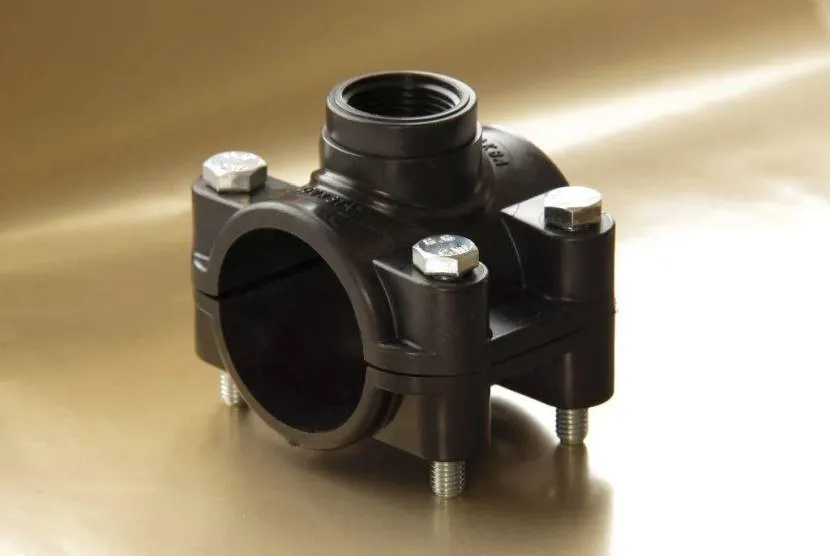

Седелка для пластиковой трубыИсточник prom.st

Соединение при помощи фитингов

Монтажные элементы, применяемые при сборке трубопроводов, различаются по виду и области применения. Виды фитингов:

• прямые предназначены для стыковки двух элементов системы в одной плоскости;
• переходники нужны при соединении заготовок разного диаметра, часто необходимы при ремонте старых трубопроводов;
• поворотные, позволяют менять направление потока;
• торцевые заглушки необходимы при изменении схемы прокладки трубопровода;
• разводные (тройники, крестовины) нужны при врезке в магистральные линии или при монтаже отводов;
• штуцеры – гибкие фитинги, используемые при подключении к запорной арматуре.

Для фитингового соединения без резьбы используют обжимные или компрессионные фитинги. В конструкции предусмотрено уплотняющее кольцо, оно фиксируется регулируемым зажимом. С помощью таких фитингов несложно соединять трубы без сварки. Стык плотно и герметично фиксируется с двух сторон. По прочности такое соединение превосходит сварочный шов. Фитинги используют при монтаже труб в технологических системах, где создается высокое давление. Их применяют при разводке водопровода, монтаже теплосистем. Специального оборудования для фиксации фитингов не требуется. Их выпускают для пластиковых и металлических труб.

Установка ремонтно-монтажных обойм

Прочные бессварочные стыки получаются при использовании специальных трубных накладок, стягивающихся между собой. По сути, ремонтно-монтажная обойма – разновидность хомута. Она монтируется на аварийных участках. Особенность такого способа безрезьбового соединения – универсальность. Есть обоймы-тройники, крестовины. Литой корпус в виде двух половинок втулки легко монтируется, достаточно надеть обойму на трубу, затянуть 4 болта – для них в угловых ушках есть отверстия. Герметичность обеспечивает резиновый уплотнитель – разрезанный вдоль кусок шланга.

Ремонтно-монтажная обойма

Обоймы применяют для технологических трубопроводов, на которых нужно быстро устранять протечки. Их можно устанавливать на длительный период или до ближайшего ремонта. Перед сборкой литой корпус разбирают, должно получиться две половинки. Надевают на стык или ремонтируемый фрагмент так, чтобы прокладки плотно облегали трубу. После этого в ушки вставляют болты, затягивают на них гайки. Обоймы считаются расходным материалом у сантехников.

Комплект ремонтно-монтажной обоймы для соединения стальных труб

Соединение металлических труб отопления без сварки

Наиболее быстрым способом соединение без применения сварки является компрессионный фитинг. Тем не менее, рассмотрим и другие методики: резьбовое соединение и установка ремонтно-монтажной обоймы. Последняя применяется как для стыковки, так и устранения протечек, возникших вследствие растрескивания металла.

Резьба

Создать резьбовое соединение получится только при условии свободного доступа к трубе, т.е. на этапе первично установки. В остальных случаях провести нарезку резьбы будет достаточно проблематично или невозможно. Сама процедура проводится по следующей схеме:

1. Очистить трубу от краски и ржавчины. Если имеются металлические наплывы после выполненной ранее сварки, их следует спилить. Соединяемая поверхность должная быть чистой и гладкой.
2. Используя напильник, снять фаску с торца, где был выполнен срез.
3. Взять плашку подходящего размера, вкрутить в нее ручки. Промазать резцы смазкой или салом.

   Плашка

4. Установить инструмент на трубе, убедиться, что он расположен строго перпендикулярно.
5. Произвести пол оборота плашки по часовой стрелке, затем четверть оборота против. Затем повторять движение, пока резьба не будет нарезана.

Теперь разберемся, как врезаться в трубу отопления без сварки. Для этого потребуется использовать муфту с гайкой. Она может иметь три ответвления для создания разводки. При создании резьбы, следует помнить, что на одной трубе она должна быть в 2 раза длиннее. Закрепление муфты:

1. На более длинную резьбу накручивается гайка, затем муфта.
2. На вторую трубу накручивается гайка.
3. Детали сопоставляются вместе, после чего муфта скручивается с длинной резьбы и частично накручивается на короткую. Элемент должен оказаться примерно посередине разреза.
4. Осталось накрутить гайки с обеих сторон, предварительно намотав на резьбы уплотнительный материал (фум-ленту, паклю).

Подобное соединение считается достаточно прочным и может прослужить не один год.

Монтаж резьбовой муфты

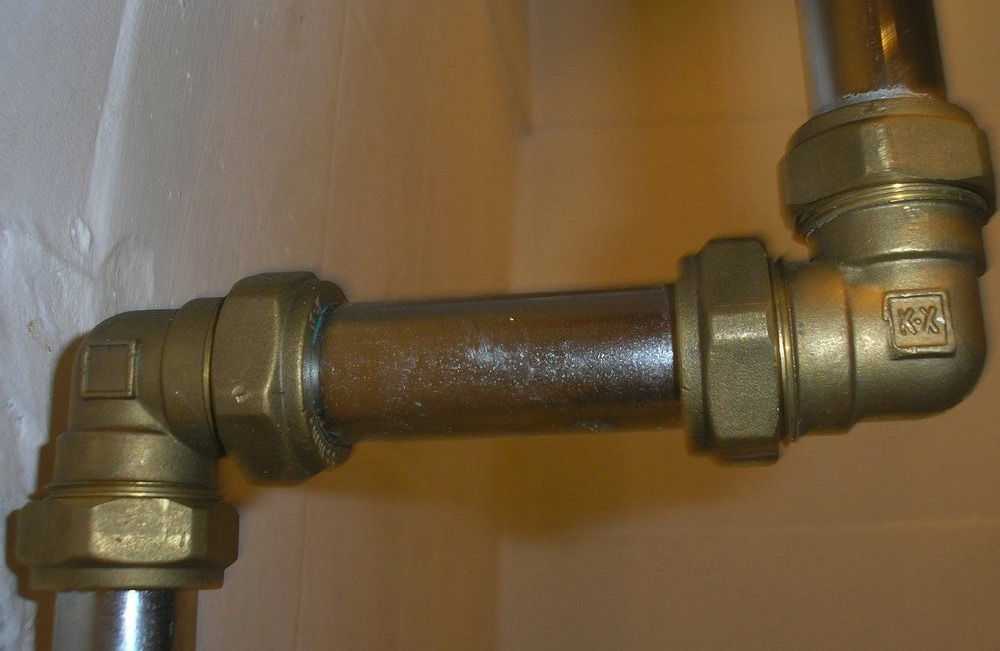

Компрессионные фитинги для стальных труб

Данный вид соединения позволяет провести отопление без сварки труб и нарезания резьбы. При этом специалисты отмечают высокую надежность компрессионных фитингов, лидером производства которых является фирма Гебо. Отсюда часто возникает путаница понятий – многие называют эти соединительные приспособления в честь популярного производителя (яркая аналогия – марка Xerox, которая стала нарицательным именем для работ по копированию документации).

Компрессионный фитинг

Среди плюсов данного способа соединения можно выделить скорость работы, и отсутствие необходимости использования специального инструмента. Все что понадобиться – это два баллонных ключа, которыми будет удерживаться и зажиматься фитинг.

Методика работы следующая:

1. Надеть на трубу детали фитинга в последовательности: гайка, зажимное кольцо, прижимное кольцо, уплотняющее кольцо.

   Схема монтажа компрессионного фитинга

2. Надеть муфту, убедиться, что все элементы расположились правильно и без перекосов.
3. Затянуть гайку. Должен остаться виден один виток резьбы. Если после подачи теплоносителя появилась небольшая протечка – гайку можно подтянуть.
4. Произвести те же действия в отношении второй стороны фитинга.

Больше узнать о компрессионных фитингах можно посмотрев видео:

Ремонтно-монтажная обойма

При эксплуатации старых систем или превышении давления, часто возникает вопрос, как заделать трубу отопления без сварки. Для этих целей применяется ремонтно-монтажная обойма. Она может быть выполнена в виде муфты или тройника. Внешняя часть детали металлическая с прижимными болтами, внутри резиновая прокладка.

Ремонтно-монтажная обойма

Элемент зачастую используется для экстренного устранения течи, но может быть применен и как постоянный вариант соединения труб водоснабжения. Инструкция по применению:

1. Очистить места прилегания трубы от краски и прочих отложений, которые могут повлиять на будущую герметичность.
2. На место соединения наложить резиновый уплотнитель. Пронаблюдать, чтобы его разрез не попал на место стыковки верхней и нижней части обоймы.
3. Промазать разрез герметиком и, при возможности, дать некоторое время на высыхание.
4. Установить части обоймы, закрепить болтами.

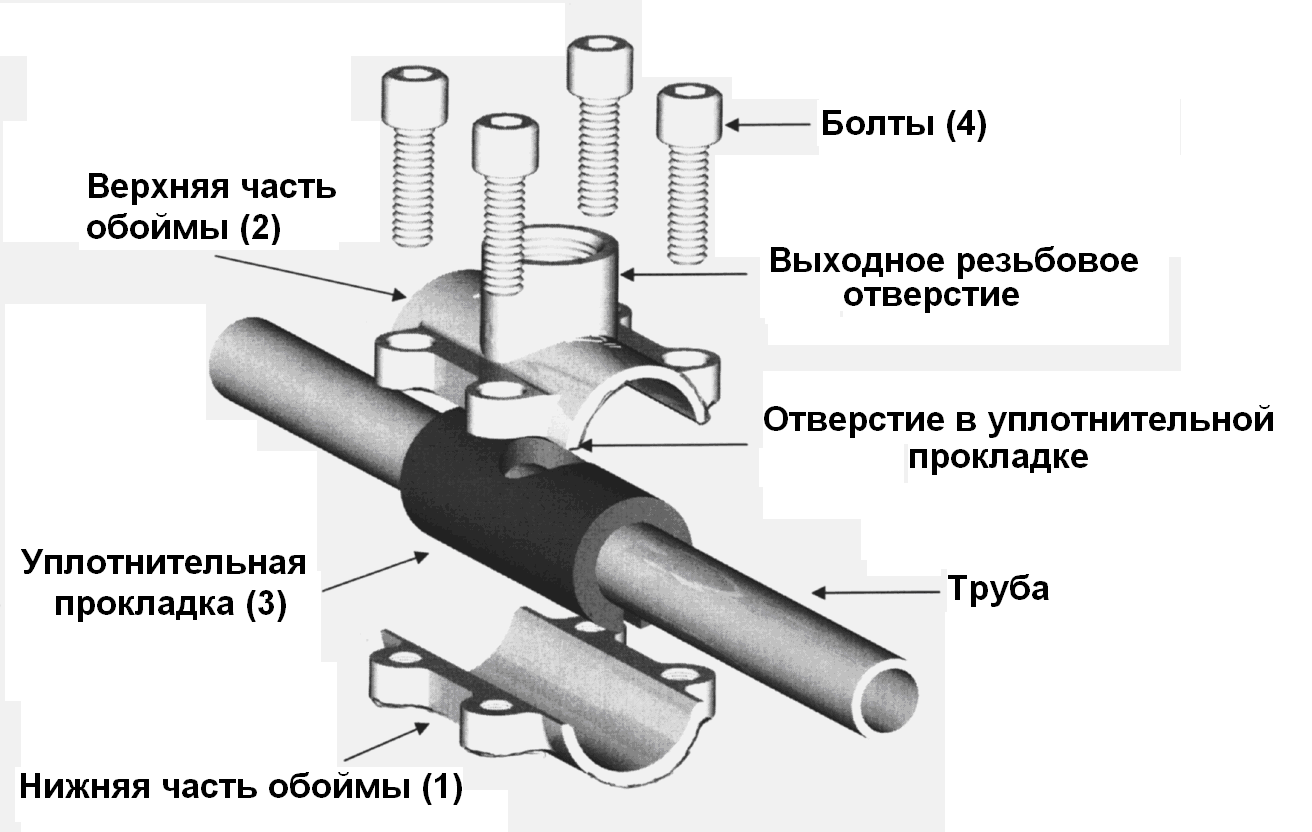

Схема установки ремонтно-монтажной обоймы Это все варианты создания прочного соединения между металлическими трубами без использования сварочного аппарата. Теперь опишем несколько методов при работе с металлопластиковыми деталями.

Советы специалистов

В заключение — несколько важных советов о том, как обеспечить герметичность и избежать протечек.

Всегда используйте уплотнитель. В зависимости от типа соединения он может быть резиновым, натуральным, либо в виде специальной ленты. Стыки без уплотнителя будут пропускать воду;
Правильно соединяйте элементы. Проверяйте – плотно ли вошла труба в фитинг или муфту;
Если используется прижимной фитинг — контролируйте прилегание обжимной муфты

Подтянуть ее можно пресс-клещами;
При затягивании деталей соблюдайте осторожность. Латунные фитинги хрупки и повредить их инструментом очень легко;
Конец металлической трубы необходимо калибровать до полной гладкости;
Периодически проверяйте состояние уплотнительных колечек и при необходимости меняйте их.

Иные способы безрезьбового соединения труб

В настоящее время также доступно соединение труб без сварки и резьбы. Для этого применяется одно из нескольких приспособлений:

• специальная муфта, которую можно приобрести в магазине или сделать самостоятельно;
• фитинг Гебо;
• фланец.

Соединение труб при помощи муфты

Соединение металлических труб без сварки и резьбы возможно реализовать при помощи специальной муфты.

Такой фитинг состоит из следующих элементов:

• корпуса (3), который лучше всего изготавливать из чугуна или высокопрочной стали;
• двух гаек (2), расположенных с разных концов муфты. Если изготовление фитинга происходит своими руками, то для производства гаек применяется латунь или бронза;
• 4-х металлических шайб (4), установленных внутри муфты;
• резиновых прокладок (5), применяемых для герметизации стыка.

Устройство соединительного фитинга

Диаметр гаек, шайб и прокладок должен соответствовать диаметру соединяемых труб.

Чтобы установить муфту, потребуется:

1. вставить концы труб (1) через гайки (2) до середины муфты. Трубы должны пройти так же сквозь шайбы (4) и прокладки (5);
2. гайки затягиваются до упора, при этом сдавливая прокладки. Соединение получается достаточно прочным и долговечным.

Соединение труб при помощи фитинга Гебо

Чтобы произвести соединение труб без сварки и резьбы Gebo фитингом, изготовленных из пластика, потребуется:

1. приобрести необходимый элемент. Фитинг Гебо состоит из:
   • корпуса;
   • уплотнительных колец;
   • прижимных колец;
   • зажимных колец;
   • гаек.

Устройство специального фитинга для стыковки труб

1. муфту в развинченном состоянии аккуратно надеть на концы труб, требующих соединения;
2. зафиксировать стык гайками.

Для получения более надежного соединения гайки можно закручивать при помощи ключей.

Фитинги Гебо выпускаются для пластиковых и металлических труб. Муфты для труб ПВХ также изготовлены из пластика. Соответственно, фитинги для металлических труб производятся из металла.

Фитинг Гебо для металлических труб

Соединение металлических труб без резьбы Гебо-муфтой происходит аналогичным вышеописанному способу образом. Перед стыковкой трубы рекомендуется зачистить.

Фитинги Гебо позволяют сделать стык труб максимально герметичным и эстетичным.

Готовые соединения не подвержены перепадам температур и вибрации труб. Муфты могут применяться для всех видов трубопроводов.

Фланцевое соединение

Фланец – это изделие, предназначенное для стыковки труб и установки на трубопроводе дополнительного оборудования.

Фланец состоит из нескольких крепежных болтов с гайками, расположенных по периметру металлической или пластиковой поверхности. В середине располагается уплотнительное кольцо.

Фитинг, используемый для стыковки труб

В настоящее время выпускается большое количество различных фланцев. Стыковые элементы могут отличаться:

• по диаметру (соответственно диаметру труб);
• по форме: квадратные, круглые, прямоугольные и так далее;
• по материалу изготовления: пластиковые, металлические. Металлические изделия могут быть изготовлены , нержавеющей стали, меди, латуни;
• по предназначению: для труб, проводящих холодную и горячую воду, газ, агрессивные вещества и так далее.

Выбирать фланец требуется, исходя из параметров и характеристик трубопровода.

При помощи фланца можно соединить металлическую трубу с пластиковой без резьбы. Чтобы произвести соединение труб, необходимо:

• установить части фланца на концах стыкуемых труб. Для надежности можно прибегнуть к методу сварки (как это сделать описано выше);
• поставить уплотнительное кольцо;
• зафиксировать соединение при помощи крепежных болтов.

Особое внимание требуется уделить установке уплотнительного кольца. Оно должно быть четко зафиксировано между трубами, иначе стык будет не надежным. Произвести соединение труб без использования резьбовых элементов не сложно

Перед выбором способа стыковки труб надо определить их диаметр и вид материала, из которого они изготовлены. Некоторые способы требуют наличия специального оборудования и начальных навыков использования, другие – могут выполняться начинающими мастерами

Произвести соединение труб без использования резьбовых элементов не сложно. Перед выбором способа стыковки труб надо определить их диаметр и вид материала, из которого они изготовлены. Некоторые способы требуют наличия специального оборудования и начальных навыков использования, другие – могут выполняться начинающими мастерами.

Обжимные фитинги для трубных систем

Технология применения обжимных деталей, позволяющая соединять металлические трубы без сварки и резьбы, появилась сравнительно недавно.

Пионером в области производства арматуры для трубных соединений без резьбы и сварки методом обжима стала фирма Gebo Armaturen GmbH, получившая первый патент на эту технологию ещё в 1937 году.

Сегодня название компании стало нарицательным, арматуру для обжимного соединения труб называют «муфта Гебо».

При производстве соединительных фитингов, Gebo Armaturen использует ковкий чугун. В ассортименте изделий фирмы – арматура для различных видов соединений и ответвлений.

Фитинги Gebo предназначены для работы с трубопроводами, изготовленными из разных материалов. С их помощью можно соединить пластиковые трубы, трубные изделия из стали, меди, алюминия. При этом нет необходимости использовать сварку или нарезать резьбу.

О соединениях с помощью обжимных муфт Гебо

Безрезьбовое соединение стальных труб с помощью обжимных фитингов гебо – относительно «молодой» способ стыковки, но уже завоевал немало поклонников.

Муфта обжимная для стальных труб гебо комплектуется:

• зажимным кольцом;
• уплотнительным материалом в виде кольца;
• прижимным кольцом;
• зажимной гайкой,

которые размещаются в металлическом корпусе.

Схема монтажа муфты Гебо

Использование обжимных фитингов обеспечивает надежное соединение чугунных, пластиковых, стальных труб с возможными поворотами, разветвлениями или же просто в стык.

Монтаж детали производится просто:

• на отрезе стояка фиксируют зажимную гайку;
• осуществляют начинку фитинга обжимной прокладкой, зажимным и прижымным кольцом;
• крепко затягивают гайку на корпусе детали. При этом осуществляется зажим колец внутри конструкции, обеспечивая полную герметизацию стыка по всей окружности стояка.

Эффективным приспособлением для устранения течи в стояке является хомут на муфты гебо, о чем свидетельствуют многочисленные отзывы. Главное преимущество конструкции – быстрота и качество монтажа.

С помощью хомута легко можно устранить течь, образовавшуюся при замерзании воды в трубе, при коррозионном процессе, в результате механического повреждения.

Деталь монтируют на трубах отопления, стальных водопроводных трубах, начиная от диаметра 1/2 дюйма и оканчивая 2 дюйма и больше.

Можно ли использовать детали при отоплении

Многих интересует вопрос, можно ли ставить муфту гебо на отопление. Существуют различные мнения. Одни специалисты считают, что нельзя, другие – что можно.

Как свидетельствует инструкция к чугунной муфте гебо, конструкция рассчитана для функционирования при температуре +80⁰С и давлении в пределах 1 МПа. Как подчеркивают опытные сантехники, отзывы потребителей, муфта гебо на металлическую трубу может качественно работать и работает при более высоких параметрах.

Например, данная соединительная деталь – незаменима в системе отопления, если конец первого стояка имеет резьбу, а конец второго – без резьбового участка.

Поэтому, чтобы не искать опытного сварщика, или, чтобы не нарезать резьбу, лучше использовать муфту гебо, которую можно купить в магазине сантехники. Цена – зависит от диаметра и материала изготовления.

https://youtube.com/watch?v=bQTSacMBvNM

Кроме систем отопления, эти безрезьбовые фитинги можно использовать для монтажа газовых и канализационных труб.

Производят элементы стыковки из чугуна, стали и нержавеющей стали.

Фитинги предназначены для транспортировки транспортом любого вида, при соблюдении правил перевозки на этом транспорте.

Почему именно Гебо?

Существуют разные способы стыковки стояков трубопровода. Многие отдают предпочтение соединению муфтой гебо, несмотря на то, что данный тип стыковки – начал использоваться позже всех. В чем секрет успеха и популярности соединительного элемента?

Фитинг отличается:

• простотой монтажа. Его монтирование может выполнить человек, квалификация которого – невысокая. Это значит, что каждый хозяин своими руками может соединить с помощью гебо два или больше стояка в единую централизованную систему, будь то водо- или газопровод, канализация, отопление. Специальные навыки, уровень квалификации – минимальны, поскольку при работе не обязательна высокая точность соединения. Это связано с тем, что фитинг – компенсационного типа. Соединение стояков может допускать расхождение по оси в пределах 3⁰ (плюс-минус 0,5⁰);
• оригинальной конструкцией элемента, в результате чего отсутствует минимальное напряжение и не наблюдается общая усталость металла;
• долгим сроком эксплуатации, который равен 10-ти и больше годам;
• высокими техническими характеристиками. То есть, стыковки используют в водопроводах, трубопроводах со сжатым воздухом при наличии в них давления до 1 МПа (10 атм) и температурных показателей +75-80⁰С. Допускается кратковременное повышение температуры до +108-110⁰С. В газовых магистралях давление не должно быть выше 4 атм.

Важно! Конструкцией легко осуществляется стыковка стального стояка со стальным или чугунным, металлической – с пластиковой. При этом, не нужно нарезать резьбу или приглашать сварщика
