Какие бывают канализационные колодцы

Разновидности смотровых колодцев

Классификация разделяет смотровые колодцы на типы в зависимости от их основного назначения:

• линейные;
• поворотные;
• узловые;
• контрольные;
• промывные;
• перепадные;
• специальные.

По названию можно догадаться, для каких участков канализационной системы подходит тот или иной колодец. Линейный устанавливается на прямых участках, расстояние между пунктами ревизии зависит от размера и диаметра труб.

Поворотные устанавливают на участках, где трубы меняют свое направление. Поворот не должен превышать 90 градусов. От предыдущего вида его отличает другое строение лотка. Лоток имеет форму плавной кривой, с радиусом искривления, который рассчитывается как диаметр трубы умноженный на три. Диаметр поворотного колодца обычно варьирует от 34,5 до 200 см. Самый большой из них ставят на проблемных участках где могут случаться засорения. Колодцы устанавливаются на каждом втором повороте.

Узловой смотровой колодец располагается в том месте, где пересекаются несколько линий. Лотковый узел способен соединить три подводящие и одну отводящую трубу. Если речь идет о крупной коллекторной сети, то в такой системе колодец называется соединительной камерой.

Контрольный смотровой колодец находится в месте, где  одна крупная сеть присоединяется к уличной. Это может быть дворовая сеть, внутриквартальная или заводская. Такие сооружения устанавливают для контроля работы систем добавляемых объектов. Месторасположения определяется границами красной линии стройки, колодец устанавливается за ней в сторону жилых домов.

Промывные используются для промывания напором воды труб на стартовых участках. Именно здесь есть риск образования осадка из-за малого напора и скорости движения потока.

Перепадные необходимы на тех участках, где отметки лотка отводящей и приводящей труб не совпадают.

Специальные смотровые колодцы имеют нестандартные размеры и строение. Например, с увеличенной горловиной и люком. Устанавливать такой колодец целесообразно на коллекторах, размер которого превышает 60 см. Расстояние между специальными сооружениями обычно больше 50 м.

Также смотровой колодец может выполнять дополнительную функцию. По данному признаку колодец может быть поглотительным и водоприемным.

Поглотительный смотровой колодец устанавливается в случае отсутствия технической возможности вывести грунтовые воды в общую магистральную канализационную систему. Монтаж шахты поглотительного колодца осуществляется таким образом, что поверхностные воды опускаются ниже. Глубина колодца обычно составляет не более 2,5 м, а ширина 1,5 м. Есть смысл устанавливать такую систему, если состав почвы супесчаный или песчаный.

Водоприемный смотровой колодец накапливает воду в одном месте и насосом перекачивает ее либо в водоем, либо в резервуар для дальнейшего использования в хозяйстве. Физически водоприемный колодец устанавливается на самой нижней точке участка. желательно, чтобы состав почвы был глинистым. Максимальная ширина основной части колодца – 2 м.

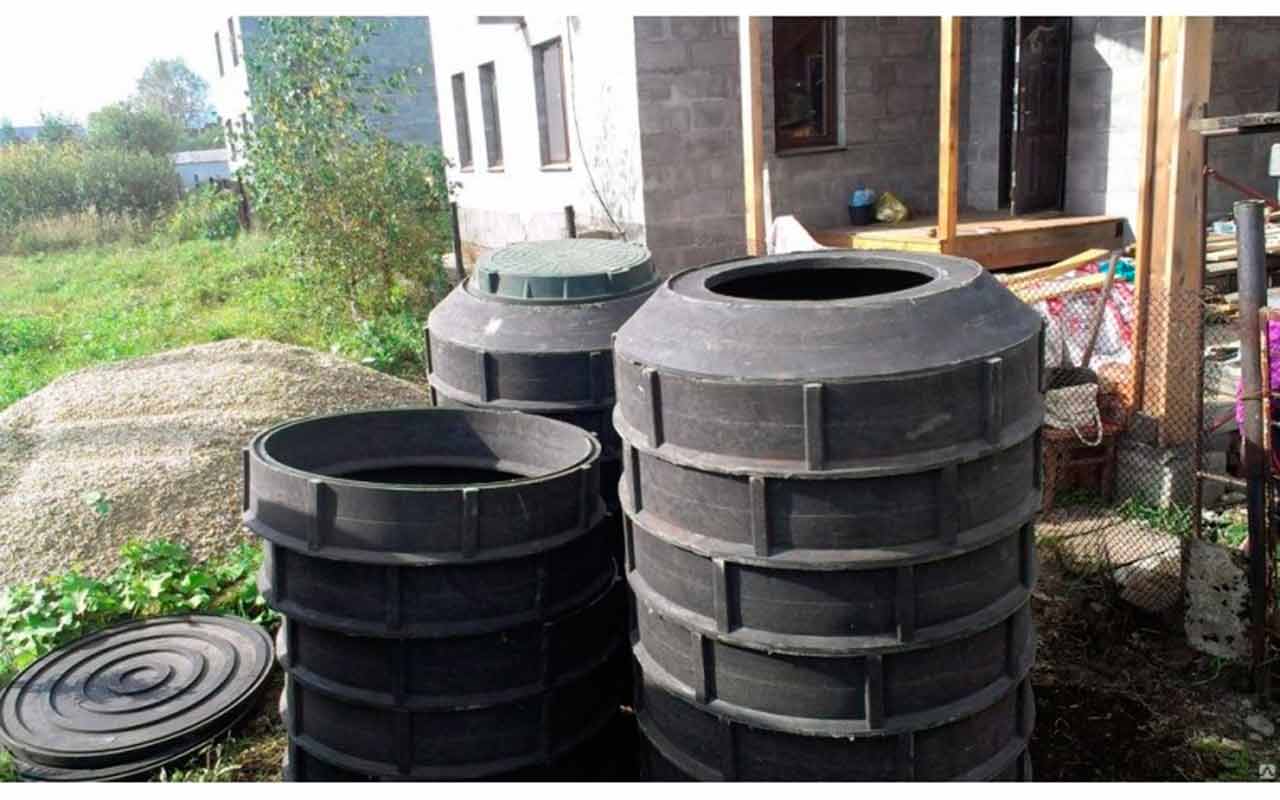

Особенности монтажа смотрового колодца из пластика

Монтаж готовых пластиковых емкостей не требует особых хлопот, но, как правило, готовые пластиковые конструкции стоят недешево, поэтому особо сэкономить не получится. Единственное, что можно сделать, так это купить отдельные элементы необходимого размера и диаметра самостоятельно.

Для установки понадобится:

• пластиковое дно;
• гофрированная труба;
• резиновые уплотнители.

Для устройства накопительного или фильтрационного колодца потребуется труба диаметром 695 или 575 мм.

Чтобы установить смотровые колодцы для дренажа необходимо выполнить следующие операции:

1. Подготовка емкости. Отмеряем необходимую длину приготовленной трубы из гофры. Обрезаем ее и выполняем в стенках отверстия для перфорированных труб. Устанавливаем уплотнительные манжеты.
2. Обустройство дна. Копаем канаву нужной глубины, сооружаем в ней щебеночно-песчаное дно. Подсыпку заливаем раствором цемента. После того, как оно высохнет, настилаем геотекстиль.
3. Монтаж конструкции. Укладываем днище. На него устанавливаем трубу, аккуратно соединяем элементы и тщательно промазываем места стыков битумной мастикой. Подводим к колодцу дренажные трубы и вставляем их в подготовленные отверстия в стенках колодца. Стыки так же герметизируем битумной мастикой.
4. Засыпка колодца. Свободное пространство около шахты засыпается щебнем. Материал для работы лучше подбирать мелкой фракции, без острых осколков, которые могут повредить трубу.
5. Установка крышки.

В интернете мы нашли более подробную инструкцию по монтажу.

В процессе монтажа дренажного колодца своими руками важно придерживаться определённого алгоритма:

• гофрированную трубу нужно обрезать, учитывая глубину колодца. Далее в ней требуется сделать отверстия для подключения перфорированных труб, которые подсоединяются, используя резиновые уплотнители;
• выкапывается канава, на дно которой укладывается слой щебенки с песком. После этого сооружение заливается цементным раствором и застилается геотекстильным материалом;
• на следующем этапе устанавливается дно, которое соединяется с трубой, при этом стыковочное место требуется обработать битумной мастикой;
• теперь можно производить подведение дренажных труб к конструкции, а стыки также следует промазать герметизирующим составом;
• обязательно нужно установить насос, который будет обеспечивать откачку собирающейся воды;
• образовавшиеся пустоты вокруг колодца нужно засыпать мелкофракционным щебнем;
• на последнем этапе работ монтируется крыша.

СНиП 2.04.03-85 КАНАЛИЗАЦИЯ. НАРУЖНЫЕ СЕТИ И СООРУЖЕНИЯ — Смотровые колодцы

4.14. Смотровые колодцы на канализационных сетях всех систем надлежит предусматривать:

в местах присоединений;

в местах изменения направления, уклонов и диаметров трубопроводов;

на прямых участках на расстояниях в зависимости от диаметра труб: 150 мм — 35 м, 200-450 мм — 50 м, 500-600 мм — 75 м, 700-900 мм — 100 м, 1000-1400 мм — 150 м, 1500-2000 мм — 200 м, свыше 2000 мм — 250-300 м.

4.15. Размеры в плане колодцев или камер бытовой и производственной канализации надлежит принимать в зависимости от трубы наибольшего диаметра D:

на трубопроводах диаметром до 600 мм — длину и ширину 1000 мм;

на трубопроводах диаметром 700 мм и более — длину D + 400 мм, ширину D + 500 мм.

Диаметры круглых колодцев следует принимать на трубопроводах диаметрами: до 600 мм — 1000 мм; 700 мм — 1250 мм; 800-1000 мм — 1500 мм; 1200 мм — 2000 мм.

Примечания: 1. Размеры в плане колодцев на поворотах необходимо определять из условия размещения в них лотков поворота.

2. На трубопроводах диаметром не более 150 мм при глубине заложения до 1,2 м допускается устройство колодцев диаметром 700 мм.

3. При глубине заложения свыше 3 м диаметр колодцев следует принимать не менее 1500 мм.

4.16. Высоту рабочей части колодцев (от попки или площадки до покрытия), как правило, необходимо принимать 1800 мм; при высоте рабочей части колодцев менее 1200 мм ширину их допускается принимать равной D + 300 мм, но не менее 1000 мм.

4.17. В рабочей части колодцев надлежит предусматривать:

установку стальных скоб или навесных лестниц для спуска в смотровой колодец;

на трубопроводах диаметром свыше 1200 мм при высоте рабочей части свыше 1500 мм — ограждение рабочей площадки высотой 1000 мм.

4.18. Полки лотка смотровых колодцев должны быть расположены на уровне верха трубы большего диаметра.

В колодцах на трубопроводах диаметром 700 мм и более допускается предусматривать рабочую площадку с одной стороны лотка и полку шириной не менее 100 мм с другой. На трубопроводах диаметром свыше 2000 мм допускается устройство рабочей площадки на консолях, при этом размер открытой части лотка следует принимать не менее 2000 ´ 2000 мм.

4.19. Размеры в плане колодцев дождевой канализации следует принимать: на трубопроводах диаметром до 600 мм включ. — диаметром 1000 мм; на трубопроводах диаметром 700 мм и более — круглыми или прямоугольными с лотковой частью длиной 1000 мм и шириной, равной диаметру наибольшей трубы.

Высоту рабочей части колодцев на трубопроводах диаметром от 700 до 1400 мм включ. надлежит принимать от лотка трубы наибольшего диаметра; на трубопроводах диаметром 1500 мм и более рабочие части не предусматриваются.

Полки лотков колодцев должны быть предусмотрены только на трубопроводах диаметром до 900 мм включ. на уровне половины диаметра наибольшей трубы.

4.20. Горловины колодцев на сетях канализации всех систем надлежит принимать диаметром 700 мм; размеры горловины и рабочей части колодцев на поворотах, а также на прямых участках трубопроводов диаметром 600 мм и более на расстояниях через 300-500 м следует предусматривать достаточными для опускания приспособлений для прочистки сети.

4.21. Установку люков необходимо предусматривать: в одном уровне с поверхностью проезжей части дорог при усовершенствованном покрытии; на 50-70 мм выше поверхности земли в зеленой зоне и на 200 мм выше поверхности земли на незастроенной территории. В случае необходимости надлежит предусматривать люки с запорными устройствами.

4.22. При наличии грунтовых вод с расчетным уровнем выше дна колодца необходимо предусматривать гидроизоляцию дна и стен колодца на 0,5 м выше уровня грунтовых вод.

4.23. На коллекторах, прокладываемых щитовой проходкой или горным способом, необходимо предусматривать устройство смотровых шахтных стволов или скважин диаметром не менее 0,9 м. Расстояние между смотровыми шахтными стволами или скважинами не должно превышать 500 м.

4.24. Оборудование шахтных стволов должно соответствовать требованиям правил безопасности при строительстве подземных гидротехнических сооружений и правил безопасности для угольных, сланцевых или рудных шахт.

В смотровых скважинах необходимо предусматривать площадки с люком, расстояние между которыми по высоте должно быть не более 6 м, а также устройство металлических лестниц или скоб. Люк в плане должен быть размером не менее 600 ´ 700 мм или диаметром не менее 700 мм.

Источник

Смотровые колодцы и особенности их установки

Смотровые колодцы нужны для облегчения обслуживания канализационных труб – их ремонта и прочистки.Они устанавливаются по прямой линии каждые 30 м. Расстояние может меняться в зависимости от диаметра труб.

Смотровой колодец

Такие колодцы можно купить уже в готовом виде, а можно сделать самостоятельно, например, из пластиковой гофрированной трубы или бетонных колец.

Монтаж в разных случаях будет отличаться незначительно.

Он заключается в следующих этапах проведения работ:

Монтаж смотрового колодца

• выкопать котлован на месте стыка двух канализационных труб. Его глубина должна быть больше глубины накладки трубопровода примерно на 40 см;
• обустроить подушку из щебня средней фракции. Ее высота должна быть примерно 20 см;
• сделать основу. Можно уложить бетонную плиту или соорудить опалубку с армированием, после чего залить ее бетоном;
• проделать в бетонном кольце отверстия для подсоединения канализационных труб;
• установить бетонное кольцо, герметизировать его стык с дном при помощи цементного раствора и битума;
• подсоединить трубопровод, места стыков тоже обработать битумом для повышения их герметичности;
• выполнить наружную гидроизоляцию колец при помощи битума;
• по периметру колодца сделать замок из жирной глины. Его толщина должна составлять примерно 30 см;
• установить перекрытие и люк.

Смонтированный смотровой колодец

Обычно смотровые колодцы располагаются на небольшой глубине, но все будет зависеть от глубины прокладки трубопровода.

Если высота изделия достаточно большая, то его диаметр должен быть около 1 метра.

Это позволит человеку спуститься в колодец для обслуживания коммуникаций.

Обустройство дренажного колодца из бетонных колец

Дренажный колодец из бетонных колец или другого материала требуется в случае близкого расположения водоносного грунтового слоя на участке. Система помогает защитить конструкции, находящиеся под землей от размывания водой, позволяет отвести излишние талые и ливневые воды и подсушить плодоносный слой почвы. Дренажный колодец – обязательный элемент всей системы, а вот выполнение его может быть как из подручных материалов, так и из прочных пластиковых или бетонных конструкций.

Устройство колодцев простое: установка на подушку, выполняющую слой фильтра. Толщина подушки не менее полуметра, состав: щебень, гравий средних фракций и песок. Подложка обязательна, даже если нижнее кольцо оснащено фильтрационным дном. При этом накопительные и ревизионные конструкции ставятся на уплотненное основание, залитое цементной стяжкой или плиту днища.

Установка колец должна быть строго вертикальной, стыки обязательно герметизируются мастиками на битумной основе или промазываются раствором в составе которого есть бетон. Глубина ямы для колодца составляет не менее 1,5 метров, а лучшее место для рытья – низина.

Чтобы устройство работало хорошо, необходимо в звене, находящемся ближе к поверхности, проделать отверстие для трубы, которое по стыкам герметизируется. А для придания прочности всей конструкции, сборные элементы скрепляются изнутри металлическими пластинами, сделать которые можно самостоятельно. После установки всех звеньев, пространство между стенками шахты и грунтом засыпается гравием, затем поверхность выравнивается и при необходимости закрывается крышкой или геотекстилем.

Положительным моментом служит быстрый запуск колодца в эксплуатацию – устройство может работать уже после подсыхания герметика.

Материалы для обустройства канализационной шахты

Большой популярностью пользуются пластиковые материалы. Такие шахты обладают важными преимуществами, среди которых надежность конструкции, ее долговечность, а также не вызывающие сложности монтажные работы.

По своим техническим характеристикам пластик наделен следующими преимуществами:

• Высокий запас прочности и устойчивость к воздействиюкритических нагрузок;
• Повышенный показатель износостойкости;
• Ровная поверхность труб, не допускающаяобразования нароста;
• Возможность получения идеальной герметичности вместах соединения деталей.

Важным недостатком пластиковых систем принято считатьиспользование лишь в тех случаях, когда нагрузка на канализацию минимальна.Кроме того, пластик не подходит для монтажа колодца в мягком или постоянноиграющем грунте.

Не сдает своих позиций и бетон. Этот материал, несмотря на сложности во время установки, используется повсеместно.

Из преимуществ бетонных конструкций стоит отметить:

• Возможность использования в любом типе почвы;
• Быстрый монтаж колец;
• Высокий запас прочности и надежности;
• Не поддается воздействию химии.

Недостатками считается крупный вес конструкций, которыйтребует привлечения к работе специальной техники, а также необходимостьобустраивать лоток вканализационном колодце для каждого сооружения.

Требования СНиП к устройству канализационных колодцев

Все сооружения наружных канализационных сетей, к коим относятся и колодцы, строятся согласно СНиП 2.04.03. Расскажем вкратце, в чём выражаются требования данного документа.

Для смотровых колодцев

Итак, мы уже выяснили, что смотровые колодцы должны устраиваться в точках присоединения трубопроводов, изменения их направления, отметки либо диаметра.

Причём, чем труба меньше, тем ближе должны быть точки контроля:

Размер колодца в плане — как для производственной, так и для бытовой канализации, принимается так же в зависимости от диаметра (наибольшего).

Чертежи: железобетонный канализационный колодец

Соотношение диаметров трубопровода и колодца выглядит так:

1. Труба менее 0,6м — диаметр колодца 1м;
2. От 0,6 до 0,7м — 1,25м;
3. От 0,8 до 1м — 1,5м;
4. От 1м до 1,2м — 2м.

Если это поворотный вариант, то учитывается ещё и возможность размещения лотка:

• Если для трубопроводов малого диаметра и с глубиной заложения менее 120 см, можно проектировать колодцы с диаметром 70 см, то при заглублении отметки до трёх метров, размер круглого колодца в плане должен составлять минимум 1,5м.
• Высота от днища до точки опоры перекрытия называется рабочей. В среднем для канализационного колодца она составляет 180 см. В этой части, для спуска в неё должна быть предусмотрена навесная или стационарная лестница, либо стальные скобы. При глубине от полутора метров должно быть и ограждение.

Скобы для спуска монтируются в стенку колодца

• Горловина колодца принимается стандартная — 70 см, однако в поворотных точках, где чаще всего и случаются засоры, размеры лаза делают увеличенными с учётом необходимости опускания оборудования для прочистки.
• Люки устанавливают на 5-7 см выше земли, если это озеленённая территория; на 20 см, если это незастроенный участок; и заподлицо с покрытием, если он находится на проезжей части автодороги или тротуара.

На тротуаре люк устанавливается на одном уровне с покрытием

В случаях, когда дно колодца заглубляется ниже УГВ (уровня грунтовых вод), обязательно должна выполняться его гидрозащита. Изолируются так же и стенки — минимум на полметра выше отметки воды.

Для перепадных колодцев

Устройство перепадного колодца позволяет уменьшить глубину залегания труб на отдельных участках трубопровода, благодаря чему уменьшается объём земляных работ, и значительно снижается цена системы в целом. В таком колодце происходит гашение скорости потока, что предупреждает риск возникновения гидроудара в трубопроводе.

Параметры проектируемых перепадных колодцев зависят от диаметра трубопровода и высоты перепада. На больших перепадах (до 6м), колодец представляет собой стояк, сечение которого соответствует сечению подводящей трубы (или чуть больше).

Чертёж гасительного колодца

При этом над стояком проектируется приёмная воронка, а в водобойной части — приямок с основанием, усиленным металлической плитой. На стояках малого диаметра (30 см и менее), вместо приямка может быть устроено направляющее колено.

Вариант со стояком и направляющим коленом

Если канализация ливневая, то на перепадах до 1м могут предусматриваться водосливные колодцы с водобойными балками или решётками, количество которых зависит от разницы отметок.

К дождеприёмникам предъявляются так же предъявляются определённые требования

К дождеприёмникам и септикам предъявляются отдельные требования, но вдаваться в них сейчас мы не будем. Если это необходимо, откройте СНиП — и подробная инструкция к вашим услугам.

Мы же рассмотрим, как осуществляется устройство круглых сборных железобетонных канализационных колодцев из стеновых колец, так как эту работу очень многие домовладельцы стремятся выполнить своими руками.

https://youtube.com/watch?v=NPLgo_RSpXw

Устройство смотрового колодца

Любой смотровой колодец состоит из следующих элементов:

• Армирующего каркаса шахты (круглого или квадратного сечения), во внутреннюю часть которого вмонтирована лестница. Причем в теле каркаса имеются особые отверстия под патрубки канализационного трубопровода.
• Дна – нижнего перекрытия, гладкой формы или оснащенного профилями под каналы. В последнем случае патрубки или подводящие отверстия для трубопроводов располагаются прямо у основания колодца, (со стороны нижнего торца шахты).
• Верхнего перекрытия с отверстием под люк.
• Люка – круглого или квадратного, с завесами или съемного, оборудованного замком или обычного. Причем на внешней стороне люка обязательно присутствует маркировка, указывающая на разновидности колодца (они будут рассмотрены ниже по тексту).

Колодец смотровой

Типовой материал армирующего каркаса, дна и верхнего перекрытия – железобетон. То есть, тело колодца (армирующий каркас шахты) собирается из стандартных бетонных колец. Дно смотрового колодца, в данном случае, обустраивается с помощью круглой плиты или путем заливки раствора в уложенную в основании шахты опалубку. Ну а верхнее перекрытие обустраивают с помощью заранее обустроенной плиты с перфорацией под люк.

Впрочем, современный смотровой колодец канализации моно собирать не только из ЖБИ. На смену тяжелым и недолговечным бетонным кольцам и плитам приходят детали из пластика. Причем полимерные колодцы собираются на основе двухслойных полиэтиленовых или полипропиленовых труб (серия Корсис и ее аналоги) с высокой кольцевой жесткостью. В качестве дна колодца, в данном случае, используется особый лоток с патрубками для монтажа труб встык или в раструб. Роль плиты перекрытия играет литая горловина, монтируемая на верхний срез трубы.

Люки для колодца могут быть, и чугунными, и стальными, и полимерными. Причем металлические варианты обладают большей прочностью. Поэтому, если колодец обустраивается в зоне с интенсивным движением (на дороге, трассе, стоянке и так далее), то люк должен быть только металлическим (лучше – чугунным).

Нюансы гидроизоляционных работ

Смотровые колодцы относятся к технологическим сооружениям сухого типа, которые находятся чаще всего во влажных грунтах. При устройстве данных конструкций проведение гидроизоляции является обязательным мероприятием, гарантирующем сохранность арматуры трубопровода и эффективной работы по очистке или промывке труб.

Практика показывает, что протечки в сборных бетонных конструкциях происходят чаще всего не из-за брака в изделиях, а по причине неправильной обработки стыков. Это значит, что заделка швов – серьезная и ответственная процедура.

В качестве гидроизолирующих составов применяют 3 вида изоляции:

• битумно-полимерную;
• цементно-полимерную;
• полимерную.

К битумно-полимерной гидроизоляции относятся обмазочные материалы (мастики) и наплавляемые рулоны, для приклеивания которых необходимо нагревание до определенной температуры. Второй вариант используют реже, так как необходимы специальные навыки по применению газовой горелки.

Одно из решений заделки швов с помощью отечественных гидроизоляционных материалов Пенетрон и Пенекрит. Первый – проникающая изоляция полимерного типа, второй – шовный материал, который продается в виде сухой смеси (+)

Цементно-полимерные составы дешевле, имеют прекрасные технические характеристики и подходят для самостоятельного применения. Подготовленную смесь накладывают шпателем в 2-3 слоя на увлажненную очищенную поверхность, выравнивают и дают подсохнуть.

Полимерная гидроизоляция отличается эластичностью и прочностью. Мастики и рулонные мембраны идеально подходят для потенциально подвижных конструкций – даже при небольшом смещении герметизация стыков сохранится.

Кроме стен необходимо изолировать и основание колодца. Обычно его производят на этапе укладки бетонной плиты, до монтажа колец. Плиту покрывают цементно-полимерным составом, им же замазывают нижние стыки.

Монтаж

Установка смотрового колодца требует соблюдения требований СНиП. В них говорится, что лоток обязательно должен располагаться на плотной песчаной подушке. В зависимости от уровня промерзания грунт может понадобиться стеновой утеплитель. С этими целями котлован оборудуется глиняным или текстильным кожухом.

Общие требования по конструкции и установке колодцев:

Они должны располагаться на расстоянии друг от друга не менее 30 метров. Этот показатель зависит от диаметра магистрального трубопровода. К примеру, схема с трубой от 600 мм требует минимального расстояния между отводами 100 метров

Помимо этого, смотровые сооружения должны находиться на каждом «важном» участке канализационной системы;
Если выбран пластиковый отвод, то рекомендуется использовать кабельный тип трубопровода. Он отличается от классического гофрированной поверхностью, оснащенной многочисленными ребрами жесткости;
Для системы дренажа также важно, чтобы инспекционное сооружение не подмывалось грунтовыми водами.

Пошаговая инструкция по установке:

1. Подготавливается котлован. Выкапывается яма, которая на 50 сантиметров превышает размер колодца. После этого её стенки уплотняются, при необходимости выстраивается опалубка. По ней в дальнейшем можно залить защитный кожух;

Пример расположения

• На дно насыпается подушка из песка и щебня в равных пропорциях. Песок для смотрового колодца лучше брать речной – он более плотный;
• После производится погружение лотка (отрезка трубы, диаметр которого не менее 600 мм), и герметизация днища. Если выбран пластиковый отвод, то это можно сделать своими руками. Для установки моделей из чугуна и бетона потребуется воспользоваться услугами грузоподъемной техники;
• Выпуск трубы (канализации, водостока, дренажа) подключается к патрубкам колодца. Места стыков уплотняются, теплоизолируются и герметизируются. Чтобы в сети при эксплуатации не возникало перепадов давления отдельно нужно продумать вентиляцию смотрового отсека;

Фото: подключение труб

Свободное место по сторонам емкости засыпается песком и щебнем. Уплотняется. Через несколько дней процедуру нужно повторить;
Последней устанавливается крышка. Люки для смотровых колодцев подбираются по диаметру отвода и необходимым особенностям. Эксплуатировать канализацию можно будет уже через 3 дня после установки инспекционного сооружения.

Купить готовые смотровые колодцы можно в любых сантехнических магазинах, их цена зависит от марки и конструктивных особенностей. Например, модель от Uponor (300 мм) в СПб будет стоить 60 евро, а в Краснодаре – 58.

При монтаже автономной водоподающей коммуникации важно провести устройство смотрового колодца для водопровода. Он является важной частью сети, обеспечивает доступ к главным рабочим узлам магистрали

Здесь мастер может выполнять ремонтные работы при необходимости, укрывшись от холода или непогоды.

Какие нормы регулируют расположение объектов на участке частного дома

Основным документом, по которому ведется строительство дома и подводка коммуникаций, является проект. В нем составлен план работ с указанием всех расстояний и размеров. Здесь же указано расстояние от дома до места слива канализации. Во время проектирования руководствуются двумя нормативами:

• СНиП 2.04.01-85;
• СанПиН 2.2.1/2.1.1.1200-03 (или 2.1.5.980-00).

В этих документах подробно изложены все требования к канализации и определены минимально допустимые расстояния между объектами и постройками. Необходимо учитывать, что вместо СНиП сегодня используется актуализированная редакция СП 30.13330.2016. Она больше соответствует нынешним реалиям, хотя принципиальных различий не имеет. Независимо от того, где и кем строится канализация, нормы и правила должны выполняться неукоснительно.

Некоторые владельцы частных домов считают, что расположение канализации — их личное дело. Это ошибочная точка зрения. Нормы и правила, указанные в строительных и санитарных директивах, должны выполняться всеми без исключения. Если система строится на участке дачного домика, требования более мягкие. Но, для жилого дома должны быть выполнены все существующие требования.

Примечательно, что вопрос с расстоянием от септика до дома неоднозначен. Если минимальное значение определено четко, то максимальная величина нигде не упоминается. Санитарные нормы по канализации для частного сектора также не упоминают о максимуме. Отмечается только, что расстояние желательно делать как можно большим. Однако, если септик находится слишком далеко, неизбежны засоры или разморозки труб. В таких условиях система не сможет нормально работать. Поэтому, расположение канализации на участке должно соответствовать не только санитарным, но и эксплуатационным требованиям.

Каменные колодцы

Изоляция труб в колодце при помощи битума После этого, для бетонного или железобетонного колодца выполняются следующие работы:

• Подготовка основания. Укладка плиты или устройство бетонной подушки толщиной 100 мм из бетона М-50
• Устройство лотка нужной формы из бетона М-100 с армированием стальной сеткой
• Заделка бетоном и битумом концов труб
• Изоляция битумом внутренней поверхности бетонных колец
• Устанавливаются кольца канализационных колодцев (проводится после набора прочности бетоном лотка, через 2-3 суток после укладки) и плита перекрытия на раствор М-50
• Затирка цементным раствором швов между сборными деталями колодца
• Гидроизоляция швов битумом
• Отделка лотка цементной штукатуркой, с последующим железнением
• Устройство в местах входа труб глиняного замка шириной 300 мм и высотой на 600 мм больше, чем внешний диаметр труб
• Испытание колодца (проводится в течение суток заполнением водой до верхнего края, с установкой на трубы временных пробок). Считается успешным, если не обнаружено видимых протечек
• Наружная засыпка стен колодца с последующей трамбовкой
• Устройство бетонной отмостки шириной 1,5 м вокруг горловины колодца
• Изоляция всех оставшихся стыков горячим битумом

Аналогично проводится устройство колодцев канализационных из кирпича, но здесь вместо монтажа сборных элементов производится каменная кладка.

Гидроизоляция выполняется точно так же.

Таким образом, выполняется монтаж колодцев из каменных материалов для всех видов канализации: бытовой, ливневой или дренажной.

Однако в случае ливневой на колодец могут устанавливаться решетчатые люки, одновременно выполняющие функцию водосбора.

Для дренажной – сам колодец может являться элементом водоотведения, через специальные отверстия в стенках, но эта конструкция требует специального расчета.

При этом имеются небольшие отличия в комплектующих, которые определяет серия: канализационные колодцы КФК и КДК – для бытовых стоков, КЛВ и КЛК – для ливневой, КДВ и КДН – для дренажной.

Таблица канализационных колодцев по типоразмерам выглядит следующим образом:

Таблица канализационных колодцев

Чуть сложнее выглядит процесс для колодцев перепадных в связи с их более сложной конфигурацией.

Перепадный колодец

Здесь, в зависимости от конкретной конструкции, помимо устройства лотка, в ряде случаев необходимы:

• Монтаж стояка
• Оборудование водобоя
• Установка водоотбойной стенки
• Создание практического профиля
• Устройство приямка

Сам же монтаж тела шахты, основания и перекрытия выполняется по тем же правилам.

Единственное исключение касается перепадного колодца со стояком – в его основании полагается укладывать металлическую плиту, препятствующую разрушению бетонной части конструкции.

Выглядит это так:

1. Стояк
2. Водобойная подушка
3. Металлическая плита в основании подушки
4. Приемная воронка стояка

Конструкция колодца со стояком Приемная воронка предназначена для компенсации разрежения, которое может создаваться в стояке за счет быстрого движения сточных вод.

Создавать перепадные канализационные колодцы своими руками с применением практического профиля приходится лишь в исключительных случаях – подобная конструкция предусматривается на трубопроводах диаметром от 600 мм и высотой перепада до 3 м.

Подобные диаметры труб в индивидуальных системах водоотведения не используются. Зато другие типы колодцев могут быть применены в локальной канализации с успехом.

В соответствии с требованиями СНиП колодцы канализационные перепадные устанавливаются:

• При необходимости уменьшить глубину заложения трубопровода
• В местах пересечения с прочими подземными коммуникациями
• Для регулирования скорости потока
• В последнем затопленном колодце перед сбросом стоков в водоем

Типовые случаи, когда устройство перепадного колодца на загородном участке целесообразно:

• Схема быстротока Если существует большая разница между расчетной глубиной внутридворовой канализации и уровнем сброса стоков в септик или центральный коллектор (прокладка трубопровода на меньшей глубине позволить серьезно уменьшить объем земляных работ)
• Если есть необходимость обойти под землей прочие инженерные сети
• Если есть сомнения в соответствии скорости потока в системе объему стоков. При малом объеме слишком большая скорость может препятствовать самоочищению (смыву осадка) стенок трубы. Равно, если скорость будет слишком маленькой – осадок может образовываться слишком интенсивно, тогда есть смысл устроить быстроток для ускорения.

Смысл такого перепада в том, что за счет создания большого уклона на коротком участке системы стоки начинают двигаться гораздо быстрее, не успевая цепляться за внутренние стенки трубы.

Как производится монтаж

Установка кабельного колодца проходит в несколько этапов:

1. Сначала готовится котлован. Он должен превышать размеры колодца примерно на 200 мм.
2. Далее производится подушка из бетона. Её размеры зависят от габаритов кабельного колодца. Если уровень грунтовых вод располагается выше, чем дно колодца, насыпной грунт следует тщательно утрамбовать. В завершении сооружают якорь из бетона, который не даст колодцу всплыть. Якорь производится с применением опалубки, обладающей круглым либо прямоугольным сечением. В случае установки колодца там, где проходит транспорт, проводится заливка 200-миллиметровой армированной плиты, которая даст возможность равномерно распределить нагрузку.
3. Установка самого колодца осуществляется с применением специальной техники, но можно провести работы и вручную. Крепится конструкция на анкерные болты, тросы.
4. Проведение обратной засыпки. В качестве засыпки выступает смесь, изготовленная из песка и цемента в соотношении 1/5. Следует тщательно утрамбовать её каждые 20 см.

Соединение с системой кабелеводов может вестись различными методами:

• при помощи надвижной муфты с уплотнительными кольцами;
• при помощи компрессионной муфты;
• с применением надвижной муфты, имеющей уплотнительные кольца.

Колодцы связи активно используются в зданиях различного вида. Они надёжно защищают кабели от повреждений и служат длительное время. Выполняются колодцы указанного типа из различных материалов, но чаще всего применяется пластик. Строить устройства следует согласно целому ряду технических норм и правил. Если использовать качественные материалы, не нарушать технологию и правильно выбрать место, колодец связи прослужит дому длительный период времени.

Место расположения в зависимости от назначения

Согласно нормативам СНиП, существуют точки обязательной установки ревизионных камер:

• в местах поворотов и уклонов, при изменении направления линейного трубопровода;
• в местах присоединений к центральной линии дополнительных отводов;
• на участках смены диаметра труб.

Входы частных канализационных сетей в центральную систему (или коллектор) также оснащаются смотровыми камерами.

Диаметр труб напрямую зависит от протяженности линейного участка. Например, трубопровод длиной до 35 м состоит из элементов с диаметром 150 мм, стометровый участок – из труб диаметром от 700 до 900 мм, максимально возможная 300-метровая линия – из труб, диаметр которых может быть более 2 м.

Зависимость обратная, то есть если диаметр трубопровода 150 мм, то через 35 метров обязательно необходим монтаж колодца.

Основное место расположения смотровых сооружений на частном загородном участке – линия, соединяющая ливневые водоприемники с отстойником, коллектором или полем фильтрации

Выбирают наиболее сложный участок и монтируют ревизионную камеру. Чаще всего это место врезки дополнительного рукава, например, идущего от бани.

Смотровые колодцы для частного использования могут отличаться от промышленных аналогов размерами или количеством патрубков, но принципиального различия не имеют.

Это интересно: Электрический теплый пол своими руками — изучаем вопрос
