Назначение труб ПВХ для канализации и их основные характеристики
Пластиковые трубы канализации имеют широкий спектр применения.
Изделия используют для создания таких инженерных сооружений:
- подземных трубопроводов;
- транспортировки технических жидкостей на предприятиях;
- дренажных каналов вокруг зданий;
- отвода стоков от потребителей в квартирах и офисах;
- внутридомовой и уличной канализации;
- вентиляционных каналов;
Трубы изготавливаются из хлористого винила, пластификаторов и красителей. Изделия выдерживают внешнее давление до 50 МПа, способны пропускать носители под давлением до 16 бар. Для соединения отдельных фрагментов на их концах имеются фасонные части, размеры фасонных частей обеспечивают создание магистрали из деталей, имеющих разный наружный диаметр.
Внутренняя и наружная
В зависимости от мест установки пластиковые системы стоков подразделяются на внутренние и внешние.
Внутренние магистрали собираются из изделий серого цвета. Прокладываются в шахтах, штробах, вдоль стен или полов. Диаметр варьируется в пределах 32-160 мм. Стандартный диаметр стояка канализации составляет 100 мм. Прогоны не рассчитаны на большую нагрузку и требуют аккуратного обращения.
Напорная и безнапорная
Безнапорные системы устанавливают в строениях, где предполагается сток жидкости самотеком. Внутренний диаметр сливной трубы домовой канализации варьируется в пределах 32-110 мм. Толщина стенок не превышает 3 мм. Примером безнапорных коммуникаций являются отводы от ванн, раковин, унитазов, когда все коммуникации выводятся в общий стояк.
Напорные системы предназначены для принудительной транспортировки органических и химических соединений. Толщина стенок изделий составляет 3-30 мм в зависимости от их диаметра. Соединение деталей осуществляется с помощью клея или сварки.
Гофрированная
Гофрированные трубы используются для соединения потребителей воды с горизонтальными отрезками. Гофры применяются для отвода стоков от унитазов, раковин, умывальников, стиральных и посудомоечных машин. Диаметр изделий варьируется в пределах 25-120 мм в зависимости от назначения и места прокладки магистрали.
Двухслойные изделия армируются стальной проволокой и имеют гладкую внутреннюю поверхность. Могут прокладываться непосредственно в грунте, так как рассчитаны на высокое механическое воздействие.
Маркировка полипропиленовых труб
Как уже говорили, по наружному диаметру не определить на какое давление рассчитана труба. Мало того, определить тип материала тоже сложновато. Поэтому вся эта информация указывается в маркировке, которая наносится на трубу. Она повторяется примерно каждый метр, так что не увидеть просто нереально.
На первом месте обычно ставят название фирмы или ее логотип. Безымянные трубы лучше не покупать. Но есть также опасность попасть на подделку, если фирма известная. Надо хорошо изучить логотип и покупать только при полном совпадении. Далее указывается такая информация:
- Материал, из которого изготовлена труба. Для полипропилена это PP. Также может указываться армирующий материал.
- Если это алюминий стоит AL.
- Стекловолокно — GF.
- Композитный материал со стекловолокном — PPR-GF.
- Далее идет послойное перечисление материалов. Например, как на фото PP-R100/AL/PP-R100. Тут указывает и тип полипропилена. Могут стоять такие обозначения:
- PP-R100. Это трубы для трубопроводов с температурой до 100 °C.
- PP-B80. Трубы для канализации с температурой транспортируемой среды +70 °C.
- PP-R80. Для холодного и горячего водоснабжения, температура до 100 °C.
- Размеры полипропиленовых труб в миллиметрах или дюймах (если это импортные). Указан сначала наружный диаметр, затем толщина стенки.
- Класс давления: PN10, PN20, PN25.
- Техническая информация, в которой закодировано рабочее давление. Тут указан класс SDR, который можно расшифровать по таблице ниже.
- Класс эксплуатации и рабочее давление. Классы эксплуатации полипропиленовых труб закодированы цифрой (смотрите в таблице). Указывается для отечественных труб. Они отражают область применения.
- Стандарт, согласно которому изготовлена продукция.
Так что нанесена полная информация, которая необходима для того, чтобы определиться с тем, где использовать и при каких условиях.
Размеры пластиковых труб
Малый диаметр используется при низких нагрузках. Если изделие обладает большим радиусом, то оно рассчитано на значительную нагрузку, его можно использовать в коттеджах или многоквартирных домах, а также на социальных объектах. Что касается диаметра в 200 миллиметров, то его выбирают для обслуживания больниц, саун и гостиниц. Промышленность обслуживается трубами, размер которых достигает 300 миллиметров. При проведении индивидуального строительства необходимо использовать небольшой радиус, таким образом, стояк, диаметр которого равен 150 миллиметрам, не будет полностью задействован, если в доме всего лишь 4 санузла. Квадратное сечение выбирают только лишь для орошения приусадебных участков.

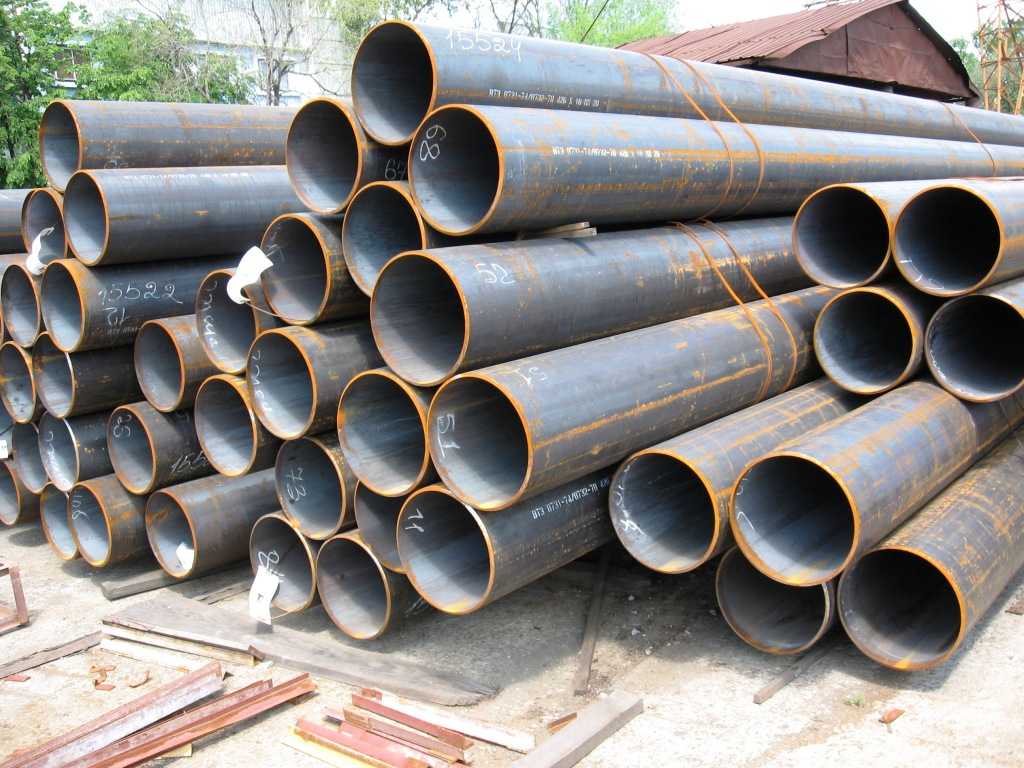

Численная величина диаметров стальных труб
Огромный сортамент стальных труб различного назначения, исполнения, видов представляется в виде таблиц, где основными параметрами являются:
- условный проход (или номинальный диаметр);
- наружный диаметр трубы;
- толщина стенки.
Иногда в таблицу диаметров стальных труб вводят значения массы изделия в зависимости от ее размеров, а также параметры номинального диаметра.
Табличные значения диаметров стальных труб
Таблицами удобно пользоваться при определении точных размеров изделий при их соединении. Например, трубы из стали чаще всего обозначают в дюймах — эта размерность принята во многих уголках мира. В то время как полимерные изделия принято исчислять в миллиметрах, что создает некоторые трудности при стыковке металлопластиковых, чугунных, медных труб со стальными в водопроводной системе. Таблицы соответствия диаметров помогают определить нужные размеры стыковочных элементов и правильно их соединить.
| Условный проход трубы (Dy) мм | Диаметр резьбы (G), дюйм | Наружний диаметр трубы (Dнар),мм | ||
|---|---|---|---|---|
| Водогазопроводная труба стальная | Бесшовная стальная | Полимерная | ||
| 10 | 3/8″ | 17 | 16 | 16 |
| 15 | 1/2″ | 21,3 | 20 | 20 |
| 20 | 3/4″ | 26,8 | 26 | 25 |
| 25 | 1″ | 33,5 | 32 | 32 |
| 32 | 1 1/4″ | 42,3 | 42 | 40 |
| 40 | 1 1/2″ | 48 | 45 | 50 |
| 50 | 2″ | 60 | 57 | 63 |
| 65 | 2 1/2″ | 75,5 | 76 | 75 |
| 80 | 3″ | 88,5 | 89 | 90 |
| 90 | 3 1/2″ | 101,3 | 102 | 110 |
| 100 | 4″ | 114 | 108 | 125 |
| 125 | 5″ | 140 | 133 | 140 |
| 150 | 6″ | 165 | 159 | 160 |
В таблице 1 параметрам условного прохода в мм соответствуют определенные значения внутреннего диаметра в дюймах
Обратите внимание, как различаются значения наружного диаметра у разного вида труб: бесшовной, электросварной, металлопластиковой. Разница может достигать 17 мм
Как правильно перевести дюймы в миллиметры
Дюймовая размерность при переводе на миллиметры округляется в большую сторону. Очевидно, что, зная константу 1 дюйм равен 2,54 см, можно самостоятельно высчитать значения диаметра согласно метрической размерности. Но проблема не в том, как посчитать, а как правильно определить диаметр. Как показывают практические измерения стальных труб, их маркированный диаметр в дюймах не соответствует измеренным данным в миллиметрах. То есть, указан размер 1” (соответственно 25,4 мм), а на деле получается 33,5 мм. В чем причина такого несоответствия?
Прежде всего, в обозначении штампуют внутренний диаметр трубы. Во-вторых, за единицу измерения диаметра принимается размерность условного прохода (Ду), который указывается в целых числах. Причем величина размера растет с ростом индекса (проходимости) трубы на 40-60% с каждым шагом. Условный проход трубы соответствует внутреннему просвету (номинальному диаметру) магистрали, но в качестве окончательного значения принимается целое число с округлением рассчитанного в большую сторону. Стандартизируют условный проход магистрали по ГОСТ 355-52.
Чтобы правильно выбрать элементы газо- и водопровода с дюймовой маркировкой, лучшим вариантом будет применение таблиц
При соединении элементов водогазопровода с метрической и дюймовой системами измерения (например, стальных трубопроводов с изделиями из меди, латуни, полипропилена) важно учитывать не только внутренний, но и наружный диаметр
| Диаметры, дюйм | Диаметры, мм |
|---|---|
| 1/2 | d15 |
| 3/4 | d20 |
| 1′ | d25 |
| 1’/1/4 | d32 |
| 1’/1/2 | d40 |
| 2′ | d50 |
| 2’/1/2 | d65 |
| 3′ | d89 |
| 4′ | d100 |
Пластиковые трубы для водопровода
Производство и применение регулируется ГОСТами Р 52134-2003 и Р 53630-2009, которыми установлены, помимо прочего, и базовые размеры. Величина наружного диаметра находится в диапазоне от 10 до 1600 мм, включающем 34 типоразмера.
Подбирая изделия необходимого размера для обустройства водопроводной системы, оперируют понятиями:
- внутреннего диаметра. Его величина должна быть одинаковой и для подлежащих соединению труб, и для используемых с этой целью фитингов;
- диаметра условного прохода;
- толщины стенки;
- длины.
Правильно подобрав диаметр пластиковых труб для водопроводной сети, удается избежать малоприятных последствий с возникновением неполадок и постоянного шума.
Длина водопроводной коммуникации влияет на величину диаметра используемых элементов:
- Менее десяти метров – подходят 20 мм трубы.
- До тридцати метров – 25 мм.
- Свыше тридцати метров – 32 мм.
Для основного водопровода, к которому подключаются потребители, применяются трубы самого большого диаметра
При большем количестве потребителей придется устанавливать трубы большего диаметра, с высоким значением пропускной способности. Обычным краном за минуту пропускается до пяти литров воды, а 32 мм труба прогоняет за это время в десять раз больше.
В сложных профессиональных технических расчетах подбор диаметра труб для водопровода ведется с учетом:
- его протяженности;
- количества соединений и поворотов;
- величины напора.
Если подходит к проблеме упрощенно, то желательно придерживаться таких правил:
- значение диаметра должно возрастать при усложнении конструкции инженерной коммуникации и возрастании количества потребителей;
- для горячей воды требуются изделия с утолщенными стенками.
Зачем нужно армирование
Необходимость этой операции заключается в том, что размеры полипропиленовых труб при повышении температуры рабочей среды увеличиваются. А изменение геометрических параметров может вызвать разгерметизацию магистрали в местах соединения её элементов. Кроме того усложняется разводка изделий. Этот недостаток особенно проявляется в системах отопления, а также горячего водоснабжения. Именно армированная полипропиленовая труба позволит вам создать действительно надёжный трубопровод подвода горячей воды.
Сама же процедура армирования выполняется следующими способами:
- внутри стенки трубы прокладывается алюминиевая фольга;
- внутренняя поверхность изделия покрывается дополнительным слоем полиэтилена;
- армирование стекловолокном. В процессе изготовления этот материал спекается с полипропиленом, так что конечный продукт представляет собой монолитную структуру.
Последний вид усиления изделий получил наибольшее распространение не только из-за того, что размеры полипропиленовой трубы, как говорят профессиональные сантехники, «не гуляют». К плюсам армирования стекловолокном эксперты также относят фактор неусложнения монтажа магистрали. Монолитная труба легко подвергается пайке. Поэтому усиленные таким способом трубные изделия специально приобретаются для участков, где предполагается их частый монтаж/демонтаж с применением резки.
Однако повышенная пластичность такой конструкции вносит некие коррективы в сферу использования армированных стекловолокном труб. Так, долгие и прямые участки систем подвода воды опытные домашние мастера обустраивают с помощью изделий, усиленных слоем алюминия. Излишняя пластичность вынуждает производителей ограничить также диаметр труб со стекловолоконным армированием. Предельное значение этого параметра для подобной продукции составляет 63 м. При этом изделия, укреплённые алюминиевой фольгой, могут иметь вдвое больший диаметр.
Трубы, имеющие внутреннюю прослойку из стекловолокна или алюминия, называют армированными
Правда, без одного «но» и здесь не обошлось – соотношение качества труб к количеству стекловолокна. Полагаться лишь на внешний осмотр не стоит: выявить недостатки позволит только механическое воздействие. Профессионалы рекомендуют провести испытание на прочность выбранной трубы самым прямым способом – ударить несколько раз отрезком по земле или столбу (конечно же, сила удара должна находиться в разумных пределах). Изделие сомнительного качества может потрескаться либо просто разлететься на куски.
Получить более подробные данные о качестве армированного трубного изделия можно с помощью микроскопа. Если было использовано действительно качественное стекловолокно, при увеличении будут видны плотно прилегающие друг к другу толстые и длинные волокна материала, образующие непрерывную цепочку. Признаком некачественной продукции являются поломанные, кое-как разбросанные волокна, между которыми есть много свободного места.
Помимо конструкции изделий, следует очень внимательно подходить к выбору размера ПП трубы — её диаметр должен быть таким, чтобы объём воды, требуемый в единицу времени (секунда, час, сутки), свободно транспортировался по магистрали.
Размерные характеристики труб из полипропилена стоит рассматривать как один из главных факторов, определяющих степень эффективности работы системы отопления и водоснабжения. Любая, даже самая небольшая ошибка, может свести на нет приложенные усилия по монтажу, и даже привести к возникновению аварийной ситуации.
Сферы применения
Виды канализационных труб.
Полимерные изделия в различных вариантах могут применяться в строительстве наружных и внутренних трубопроводов, предназначенных для обслуживания инженерных сетей жилых и общественных зданий.
При использовании стальных труб в процессе сборки магистрали невозможно обойтись без электро- и газосварки. Пластиковые профили не требуют высокотемпературного, с открытым огнем, оборудования, что делает их незаменимыми при строительстве деревянных зданий, где высок риск возникновения пожара.
Водопровод
Для прокладки внешних и внутренних водопроводных сетей применяются профили с наружным диаметром 25-32 мм. Рекомендуемое рабочее давление соответствует маркам PN16-PN20.
Из материалов в соотношении цена-качество наиболее оптимальны полипропиленовые и полиэтиленовые конструкции. Выбор полимеров зависит от рабочей температуры, силы напора и длины подающей магистрали.
Канализация
Одним из важных аргументов при выборе материала для внутренних канализационных стоков является верхняя граница рекомендуемых рабочих температур. Например, условия эксплуатации труб из ПВХ и полиэтилена предусматривают значения равные +45…+65°С. Полипропиленовая продукция выдерживает 95°С.
Поэтому если планируется установить на кухне современную посудомоечную машину, то следует сделать выбор в пользу канализационных труб из термостойких материалов. При попадании в систему слишком горячих стоков может возникнуть деформация профилей, что приводит к разгерметизации трубопровода.
Пластиковые трубы для отопления
Системы отопления подразделяются на низко- и высокотемпературные. В зависимости от проектных параметров рабочей температуры необходимо применять подходящие пластиковые трубы с учетом заявленного срока их эксплуатации.
В индивидуальном строительстве при выборе марки и материала важно учитывать длительную устойчивость изделия к восприятию расчетной температуры. Канализационные трубы
Канализационные трубы.
Маркировка
Кроме маркировки PN, которая говорит о температуре и давлении, на всех пластиковых трубах имеется:
- слово «труба»;
- название материала в сокращённом виде;
- SDR — значение соотношения наружного размера к толщине стен;
- наружный размер профиля;
- эксплуатационный класс;
- придел рабочего давления;
- стандартный номер.
Например:
Труба PP-R SDR 11-20´ 1,9 класс 1/1,0 МПа ГОСТ Р 52134-2003, где:
- профиль из полипропилена рандом – сополимер SDR 11;
- внешний диаметр 20 мм;
- толщина стен 1,9;
- класс 1;
- допустимое давление 1 МПа.
По структуре профили подразделяются на:
- S — однослойные;
- M — многослойные;
- TI — с теплоизоляционным слоем;
- PP — стандартные;
- PP-RP — выдерживающее высокое давление.
По типу материала бывают:
- PPB — у них высокая прочность, их предназначение — половой обогрев с горячим теплоносителем;
- PPH — имеют увеличенный внутренний диаметр, монтируются на вентиляционные системы и холодную воду;
- PPR — вид универсальный, выдерживающий повышенную температуру.
По классу подразделяются на:
- класс 1 — до +60 С, предназначен для водоснабжения;
- 2 — до +70 (трубопроводы);
- 3 — + 60 (тёплые полы);
- 4 — +70 C, используется в отоплении;
- 5 — + 90 (отопление);
- класс XB — для холодного водоснабжения.
Отдельные производители ставят на своей продукции товарный знак.
Таблица температур
Для наглядности, мы представили таблицу температур, которую способны выдерживать полипропиленовые трубы.
| Вид | Предназначение | Максимальный температурный уровень | Рабочее давление (атм) |
| PN 10 | Холодное водоснабжение | +40 С | 10,2 |
| PN 16 | Универсальная модель | +60 | 16,3 |
| PN 20 | Универсальная | +80 – 95 | 20,4 |
| PN 25 | Горячая вода | +95 – 120 | 25,5 |
Особенности использования в отопительной системе
Температура разрушения полипропиленовых труб. Watch this video on YouTube
Сегодня всё чаще полипропиленовые профили устанавливаются как в системах центрального отопления, так и используются для обогрева частных строений. Они не деформируются, не пропускают кислород, способны выдерживать минусовые температуры и как следствие, замерзание воды в магистрали не несет ущерба системе в целом.
Выбирая профили из полипропилена для отопления, помимо температуры следует учитывать, что:
- Изделия из пластмасса жёсткие, их сложно изогнуть. Чтобы повернуть магистраль, требуется установка уголка, что не очень удобно.
- Сечение труб должно соответствовать размеру стояков, к которым они будут подключаться. В частном доме центральную разводку делают из профиля с сечением 32 мм, подсоединение к батареям производится трубами с размером 20 — 25 мм.
- Фитинги ПП труб имеют большое сечение, что ухудшает внешний вид системы.
- Полипропилен при нагревании вытягивается, это приводит к утончению стенок и провисанию трубопровода, что выглядит некрасиво при открытом монтаже.
Монтируя пластиковый трубопровод, важно его не перегреть, так как это приведёт к уменьшению прохода при вставке его в фитинг. Данная ошибка существенно снижает эффективность системы
Кроме того, полипропиленовые изделия не рекомендовано применять для обвязки котлов. В котельном помещении происходит частая смена температуры, что противопоказано для такого профиля.
Если вы учтёте все вышеперечисленные моменты, то для обустройства отопления вполне подойдут полипропиленовые виды с максимальной температурой +95.
Канализационные трубы: размеры, материалы, достоинства и недостатки
При монтаже любой канализационной системы в нашей стране, вне зависимости от того, где и в каком задании она размещается, принято применять только два основных вида труб – чугунные и полимерные (пластиковые)
На рынке можно отыскать изделия большего и меньшего диаметра, потому очень важно понимать, какое изделие в каких целях следует приобрести. Не учитывать размер канализационных труб ПВХ, как и чугунных, ни в коем случае нельзя, так как они могут просто не состыковаться с основной канализацией, а это недопустимо
Важно
Следует понимать, что все размера канализационных труб, будь то тяжелый чугун или легкий пластик, четко регламентирован специальным показателем – техническими условиями (ТУ). Причем стандартными канализационными изделиями можно назвать практически любые трубы, диаметр которых колеблется от 50 до 110 миллиметров. Трубы для канализации выпускаются производителями, согласно ТУ 2248-022-23208482-02, это нужно обязательно учесть при покупке, тогда с размерами прогадать не получится.
Разновидности канализационных труб
Каждый знает, что трубы для канализации могут быть металлическими и пластиковыми, а вот досконально, из каких материалов их производят, интересуются далеко не все. Однако именно материал изготовления играет большую роль в долговечности и качестве проложенной канализации. В основной своей массе, за крайне редкими, можно даже сказать, эксклюзивными исключениями, все трубы могут быть только трех видов.
- Чугунные.
- Поливинилхлоридные (ПВХ) и полипропиленовые (ПП).
- Полиэтиленовые (ПЭТ).
Чугунные трубы можно назвать устаревшими, так как именно данный металл использовался до того, как изобрели легкие и удобные полимеры. Долговечность их внушает уважение, так как средний размер их службы достигает шести десятков лет. Они невероятно прочны, отчего можно поставить стояк, практически произвольной высоты без вреда для нижних отсеков. Понятно, что вес чугуна для канализации не имеет большого значения, потому что он и правда велик. Около двадцати килограммов будет весить метр чугунного изделия, диаметром 100-110 миллиметров. Обычно они выпускаются с раструбом на одном конце, что значительно упрощает их монтаж.
Поливинилхлоридные, полипропиленовые, а также и полиэтиленовые трубы, можно поставить в один ряд, так как все эти материалы, как вы уже поняли, являются полимерами. Они невероятно легки, так канализационная труба, размером в 110 мм и длиной один метр, будет весить всего полтора килограмма, что по сравнению с чугуном просто революция. Такие изделия не боятся щелочей и кислот, они прочны и закапывать их в землю можно на глубину до шестнадцати-двадцати метров, а их гладкие стенки не способствуют оседанию налета и шлама.
Как определить размер трубы в дюймах: 15 любопытных фактов
В этой статье я собираюсь рассказать о том, как соотносятся размеры труб в дюймах и миллиметрах. Кроме того, нам с читателем предстоит небольшой экскурс в историю мер длины и в действующую в настоящее время нормативную документацию. Итак, в путь.
Соотношение основных параметров трубного проката.
История дюйма
- Происхождение слова «дюйм» выводят от голландского duim, что буквально означает «большой палец». Однако в качестве международного обозначения этой меры длины используют другое слово — inch,
- Как и все старые меры длины, дюйм берет начало в человеческой антропометрии и равен длине крайней фаланги у большого пальца. Кроме того, он равен 1/12 фута (от английского foot — стопа ноги) и 1/36 ярда (согласно легендам, ярду было равно расстояние от носа до конца большого пальца простертой перед собой руки короля Британии Генриха Первого),
Существует мнение, что длину в один ярд имел меч Генриха.
Все традиционные меры длины имеют антропометрическое происхождение.
- В разных странах и в разные времена дюйм принимал разные значения. Венский дюйм (Австро-Венгрия) равен 2,63 см, французский — 2,707, старопольский — 2,48, новопольский — 2,4, прусский образца 1816 года — и вовсе 3,766 см,
- В России эта мера длины была введена Петром Первым. До этого в торговле и при расчетах использовались отечественные единицы измерения, тоже основанные на антропометрии — вершок (длина первой фаланги указательного пальца), пядь (она отмеряется между разведенными на максимальное расстояние большим и указательным пальцами), аршин (длина шага взрослого человека),
- В настоящее время наиболее распространенным является английский дюйм. Начиная с 1958 года его договорились считать равным 2,54 см.
Уважаемый читатель, вы думаете, что можно вычислить сечение стального патрубка или сгона в дюймах, воспользовавшись штангенциркулем и разделив полученный результат на 25,4? Не тут-то было.
Условный проход
- Стальные водогазопроводные трубы, сечение которых принято указывать в дюймах, маркируются вообще не диаметром, а условным проходом. Он близок к внутреннему сечению, но совсем не обязательно равен ему. Он означает лишь то, что на патрубке можно нарезать соответствующую трубную резьбу,
Условный проход близок к внутреннему сечению, но не всегда равен ему.
- Фактический внутренний диаметр определяется условным проходом (точнее, соответствующим ему наружным диаметром) и типом трубы (она может быть обыкновенной, легкой или усиленной),
- Фактическое внутреннее сечение изделий с одинаковым ДУ (условным проходом) может различаться на 0,3 см за счет толщины стенок,
- Площадь внутреннего сечения и, соответственно, пропускная способность легкой и усиленной трубы с номинальным размером в полдюйма различаются на 20%. При этом больше пропускная способность легкого изделия, зато у усиленной благодаря большей толщине стенок и, соответственно, большей массе погонного метра выше цена.
Образцы трубного проката, произведенные по ГОСТ 3262 — 75.
При всем моем безмерном уважении к советской системе стандартизации иначе, как бардаком, то, как согласно действующим стандартам соотносятся размеры труб в дюймах и сантиметрах, не назвать:
- Указываемое в документации сечение в дюймах нельзя получить простым пересчетом из мм или других единиц СИ. Коэффициент пересчета свой для каждого диаметра и ни в одном случае не соответствует вполне логичному значению 25,4,
- Чтобы определить количество дюймов по результатам обмера, вам придется лезть в справочную или нормативную документацию. Однако ни в одном ГОСТ не фигурирует таблица размеров труб в дюймах и миллиметрах. Фактические габариты при определенном ДУ и типе изделия можно найти в ГОСТ 3262-75, регламентирующем производство стальных черных и оцинкованных водогазопроводных труб. Между тем параметры соответствующих резьб указаны в другом ГОСТ — за номером 6357-81.
Второй стандарт указывает габариты гребней и впадин резьбы в единицах СИ, но обозначает цилиндрическую трубную резьбу в дюймах.
Вы в недоумении? Я тоже.
Проще, еще проще
Итак, чтобы соотнести размер трубы в дюймах и мм, нужно обложиться нормативными документами и кропотливо сопоставлять их. Так ведь?
Уважаемый читатель, я не стану томить вас и просто выложу пару таблиц, представляющих собой компиляции упомянутых выше стандартов.
- Вот соответствие ДУ и заветных британских дюймов:
Как определить размер трубы в дюймах: 15 любопытных фактов Как определить размер трубы в дюймах и миллиметрах: таблица, инструкция, видео и фото
Стандартные диаметры
При большом опыте создания коммуникационных систем принимаются стандартизированные параметры полимерных труб, которые применяются при строительства домов различной этажности.
Промышленные сооружения, спортивные комплексы и торговые центры иногда требуют индивидуального расчета диаметра труб систем отопления и водоснабжения, но за основу часто берется объем подачи необходимой жидкости, рассчитанный на особенности потребления, так как он может значительно отличаться в бассейне или кинотеатре.
Для отопления
Трубы из пластика с большим внутренним диаметром не используются для передачи тепловых носителей, так как могут размягчаться под действием значительного объема горячей жидкости.
Отопительные коммуникации и магистрали для передачи горячей воды обычно состоят из труб с внутренним размером от 10.6 до 73.2 мм.
Для магистралей водоснабжения
Для подачи чистой воды к густонаселенным городским кварталам используют пластиковые трубы 500 мм и более. Стояки в подъездах 5-ти этажных жилых домов обустраиваются трубами, размером 25 мм. В 9-ти этажных зданиях стандартный диаметр для стояков составляет 32 мм. Трубы внутриквартирной или внутридомовой разводки обычно бывают не более 20 мм.
Полимерно-пластиковые трубы вытесняют из обихода традиционные металлические. Многие положительные эксплуатационные показатели указывают на преимущества изделий из полипропилена.
Больше всего полимерные трубы выигрывают в устойчивости к коррозии и эстетическом внешнем виде.
Однослойные полипропиленовые трубы
В строймаркете вы найдете и многослойные, и однослойные изделия. Трубы второго вида отличаются тем, что в их составе нет ничего, кроме полипропилена.
Их делят на несколько видов:
- РРН трубки отличаются своей уникальной возможностью быть использованными в больших температурных диапазонах, но к несчастью они плохо устойчивы к низким температурам. Помимо этого, они имеют высокую устойчивость к агрессивным веществам. Часто такие трубки используют для транспортировки жидкостей технического назначения. Благодаря тоненьким стенкам их часто используют для создания вентиляционных систем.
- Разновидность РРВ отличается высокой стойкостью к низким температурам и гибкостью. Еще следует отметить такую характеристику, как высокий уровень теплового расширения.
- Трубки типа РРR являются универсальными и их можно использовать при любых температурах. Они высокопрочные, а также могут отлично сохранять форму при любых условиях. Так как эти трубки экологически безопасные, их можно использовать для перевозки питьевой воды.
Преимущества
- долговечность. Они служат в 3-5 раз дольше стальных и чугунных. Срок их службы составляет 50 и более лет;
- антикоррозийная устойчивость. Полипропилен не вступает в электрохимические реакции;
- этот пластик является чистым материалом с точки зрения экологии;
- он обладает слабой теплопроводностью. Это предотвращает появление конденсата на поверхности водопровода;
- изделия имеют небольшой вес. Он в 9 раз ниже веса металлических аналогов;
- движение воды происходит практически без шума;
- монтаж и установка систем предельно просты;
- прокладывать их можно изнутри и снаружи здания;
- внутренние части труб из полипропилена, которые непосредственно контактируют с водой, полностью соответствуют всем санитарным стандартам России, США, Германии, Англии, Бельгии, Испании и Италии;
- наружная их поверхность не нуждаются в покраске.
К недостаткам трубопровода из полипропилена можно отнести:
- каждый вид полимерного материала требует применения разных технологий монтажа;
- их нельзя использовать в противопожарных целях;
- не все изделия можно применять для монтажа систем горячего водоснабжения и отопления.
Все полипропиленовые трубы выпускаются в разных цветовых вариантах. Они бывают белыми, черными, серыми и зелеными. Сам по себе цвет ничего не означает. Исключение – черный цвет защищает несколько лучше от ультрафиолета.
Пошаговая инструкция по соединению металлических и пластиковых труб
Такие ситуации очень часто встречаются во время выполнения капитального ремонта канализационной системы в многоквартирных домах старой постройки. Дело в том, что современные государственные стандарты не соответствуют устаревшим, поэтому невозможно подобрать необходимый диаметр пластиковых труб для подключения к старой канализации. Кроме того, ранее в этих целях использовались только чугунные трубы, за время эксплуатации поверхность сильно окислилась, что очень усложняет создание герметичного соединения.
Старые чугунные трубы отслужили свое и требуют замены
Для монтажа внутренней канализации сегодня применяются пластиковые трубы диаметром 100 мм и 50 мм. Первые подключаются к унитазам и вертикальным стоякам, вторые к ванным, душевым, умывальникам и различной бытовой технике, использующей воду. Чугунные канализационные трубы старого образца имеют диаметр 123 мм и 73 мм, кроме того, внутренние и внешние поверхности сильно износились, физические дефекты требуют очень внимательного ремонта. Как профессионалы советуют соединять чугунные и пластиковые трубы различных диаметров?
Шаг 1. Подготовьте специальные материалы и инструменты. Для соединения требуется пластиковая манжета, надежный герметик, любая смазка, молоток, отвертка или небольшое зубило, монтировка.
Нужно заранее подготовить все необходимое для работы
Шаг 2. Расчеканьте соединение. Молодые сантехники не знают, что это такое. Ранее трубы не соединялись резиновыми сальниками, а чеканились. В раструб вставлялась пропитанная битумом веревка и сильно забивалась. Таким методом достигалась герметичность. Чтобы во время эксплуатации она не нарушалась, свободное пространство заделывалось цементно-песчаным раствором или комовой серой
Цементный раствор надо очень осторожно сбивать молотком, а сера выжигается газовой переносной горелкой
Для выжигания серы используется обычная газовая горелка
Пламя горелки должно равномерно прогревать чугунную трубу по периметру, не допускайте большой разницы температур – раструб может треснуть, работы намного усложнятся. Будьте готовыми, что для расчеканки потребуется много времени, не спешите, не повредите канализацию. Новые пластиковые трубы рекомендуется фиксировать к несущим поверхностям с шагом не более десяти диаметров. Для этого используются специальные кронштейны, а тип фиксации зависит от места расположения трубопровода.
Шаг 3. Расшевелите чугунный тройник. Вставьте в отверстие рычаг (можно деревянную рейку или кусок металлической трубы) и приподнимайте немного вверх. За счет таких движений ослабнет фиксация шнура герметизации и его можно будет легко достать.
Ослабить фиксацию чугунного тройника поможет рычаг, вставленный в отверстие
Шаг 4. Тщательно очистите металлический раструб от грязи ржавчины и различных затвердевших отложений. Пользуйтесь подручными предметами: металлической щеткой, ножом, напильником и т. д. Постоянно проверяйте качество очистки, для этого проводите по окружности пальцем, это самый надежный и точный способ контроля состояния раструба.
Раструб нужно тщательно вычистить
Шаг 5. Протрите внутренние поверхности насухо, если есть возможность, то дополнительно просушите их феном. Помните, что не все герметики могут приклеиваться к влажным поверхностям, внимательно читайте инструкцию перед использованием материалов.
Внутреннюю поверхность раструба следует вытереть насухо
Шаг 6. Нанесите на поверхность раструба чугунной трубы герметик. Также отделайте и внешнюю поверхность манжеты. Внутри манжета должна быть чистой без герметика.
Следующий этап — нанесение герметика
Шаг 7. Вставьте элемент в раструб и выровняйте его положение
Можно немного постукивать молотком, но очень осторожно. Сильные ударные нагрузки могут повредить элемент, придется манжету менять
Манжету нужно плотно вставить в трубу
Шаг 8. Нанесите по периметру смазку и вставьте пластиковый тройник или трубу необходимого диаметра.
В манжету вставляется пластиковый переходник, затем подсоединяется труба ПВХ
Выступивший по периметру соединения герметик аккуратно вытирают сухой тряпкой.
Таким образом рекомендуется соединять старые чугунные и новые пластиковые трубы. Если возникают проблемы с соединением пластиковых труб в манжетах, то могут быть две причины. Первая – поверхность раструба имеет значительные выступы. Они сжимают манжету, одновременно уменьшается диаметр сальников. Вторая – мало смазки. Сухая резина имеет большой коэффициент трения, что существенно усложняет процесс соединения. Если в точности выполнять советы профессионалов, то металлические и пластиковые трубы будут герметичными весь период эксплуатации.
