Какой бывает греющий кабель для труб

Как не заморозить водопровод на даче

Зимний водопровод на даче своими руками можно сделать двумя способами:

• закопать так, чтобы он не замерзал (ниже глубины промерзания);
• укладывать неглубоко, но с утеплением и/или подогревом.

Укладка труб ниже глубины промерзания

Этот метод целесообразно использовать, если зимой грунт промерзает не глубже, чем на 170 см. От колодца или скважины копается траншея, дно которой на 10-20 см ниже этой величины. На дно подсыпается песок (10-15 см) трубы укладывают в защитном кожухе (гофрированном рукаве), потом засыпаются землей.

Чтобы не пришлось водопровод на улице утеплять в морозы, Сделать это лучше заранее

Чтобы ремонтов было как можно меньше, мест соединения труб должно быть как можно меньше. В идеале их не должно быть совсем. Если расстояние от источника воды до дачи больше, делайте соединения тщательно, добиваясь идеальной герметичности. Именно стыки текут чаще всего.

Утепление трубопровода

Пример укладки труб выше глубины промерзания в подготовленной канаве. Утепление водопровода проводится специальным утеплителем, с подходящим внутренним диаметром

Утеплитель для водопроводных труб

Использовать можно два типа утеплителей:

Теплоизоляцию для труб в виде скорлупы делают из следующих материалов:

Утепление труб водоснабжения в частном доме делают с использованием теплоизоляции

Подогрев

Планируя устройство зимнего водопровода, нужно иметь в виду, что утепление лишь помогает сократить теплопотери, но греть не может. И если в какой-то момент морозы окажутся сильнее, труба таки замерзнет. Особенно проблематичен в этом смысле участок вывода трубы из подземной канализации в дом, пусть даже и в отапливаемый. Все равно грунт недалеко от фундамента часто бывает холодный, и именно на этом участке чаще всего возникают проблемы.

Способ крепления греющего кабеля к водопроводной трубе (кабель не должен лежать на земле)

Еще один способ крепления греющего кабеля. Чтобы сделать счета за электричество меньше, сверху нужно еще установить теплоизолирующую скорлупу или закрепить рулонную теплоизоляцию

Прокладка зимнего водопровода на даче может быть выполнена с использованием такого типа теплоизоляции, как на видео (или идею можно взять на вооружение и сделать что-то подобное своими руками).

https://youtube.com/watch?v=ZjBKrFVWbE8

Комплект ENSTO Plug’n Hit Финляндия

Готовый комплект для защиты труб от замерзания ENSTO — это готовый к подключению нагревательный элемент, предназначенный для подогрева труб, водяных счетчиков или соединений на основе саморегулирующегося кабеля. Такой нагревательный элемент можно прокладывать внутри трубопровода питьевой воды, он не требует наличия терморегулятора. ENSTO Plug’n Hit можно устанавливать в жилых домах, на даче, в коттедже или на стройплощадке.

Комплект для защиты труб от промерзания состоит:

• Нагревательный элемент — саморегулирующийся кабель, мощностью 9 Вт/м определенной длинны
• Холодный провод — стойкий к нефтепродуктам резиновый длиной 2,5 м
• Евровилка с заземлением
• Для монтажа нагревательного кабеля внутри трубы используется муфта EFPLV1 для труб диаметром 1’’, ½”, ¾”

Нагревательный элемент можно монтировать как внутри трубы (в том числе с питьевой водой), так и устанавливать на поверхность трубопровода намотав его на трубу или по прямой линии вдоль трубопровода на его поверхности. Во втором случае крепление кабеля к трубе осуществляется теплостойкой липкой лентой LT20 или алюминиевой липкой лентой ALU50.

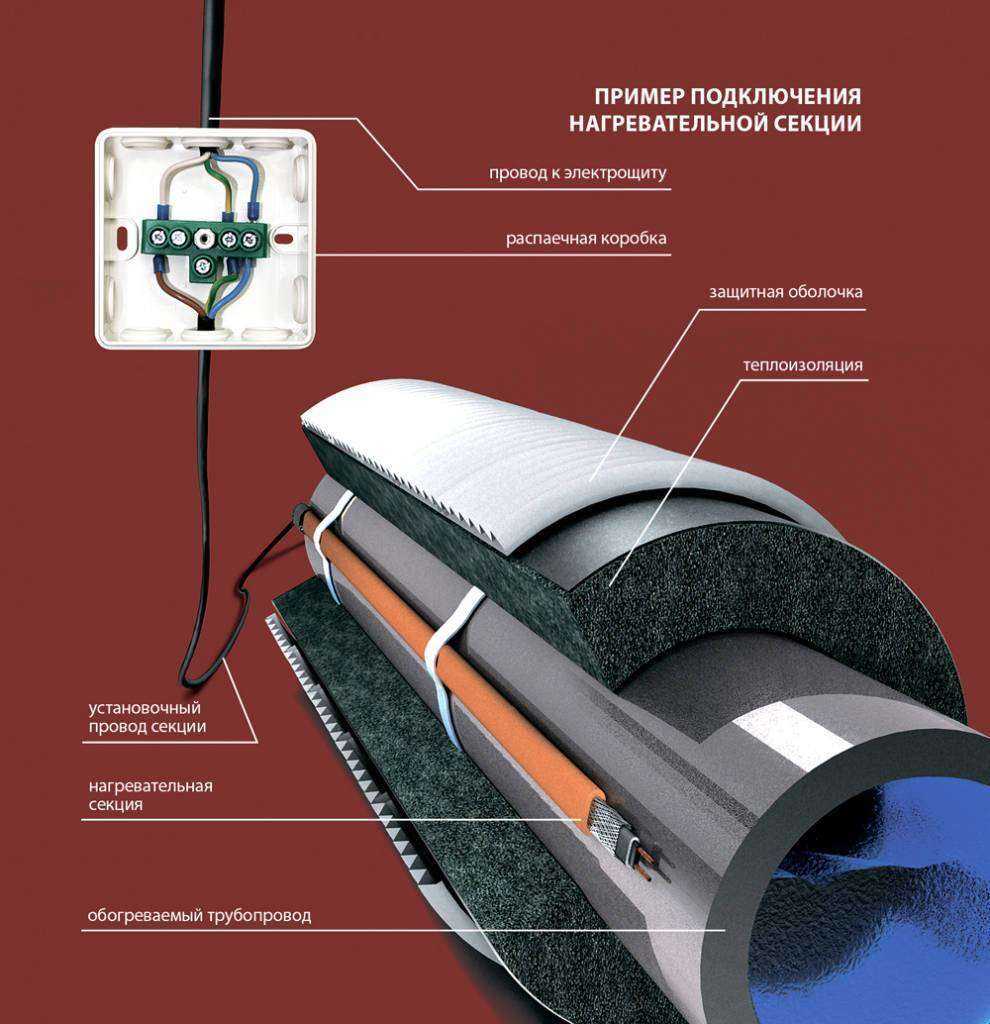

Схема подключения греющего кабеля

Подключить КСО достаточно просто. Нужно подать напряжение в 220 вольт к токопроводящим жилам кабеля. Греющий конец необходимо хорошо изолировать, чтобы не произошло соприкосновение токопроводящих жил.

Если есть заземление, оно должно иметь специальную оплетку.

Способ подключения зависит от нескольких факторов:

• Где он будет установлен.
• Имеющиеся инструменты.
• Наличие расходных материалов.

Схема подключения для любого способа имеет одинаковый вид. Если отсутствует оплетка, к его жилам просто подается напряжение.

Обязательно изолируется противоположный конец.

Токопроводящие жилы должны быть надежно защищены от контакта между собой.

Если греющий шнур снабжен заземляющий экраном, его необходимо заземлить. В случае невозможности заземления, экран просто обрезают.

Более подробно о подключении можно посмотреть на сайте: http://zona-tepla.ru/podklyuchenie-greyushhego-kabelya/

ТОП-5 лучших производителей теплого кабеля

Ведущими производителями нагревательных кабелей являются:

1. Шведская компания Thermo Industri AB занимается производством кабелей для обогрева бытовых и магистральных трубопроводов. Для изготовления систем используется автоматическое оборудование, что повышает качество продукции и снижает стоимость изделий. Производитель предлагает термические регуляторы и дополнительные приборы, обеспечивающие надежную работу нагревателей для труб.
2. Изделия Eltrace выпускаются компанией с французскими корнями. Фирма специализируется на выпуске нагревательных элементов с автоматической регулировкой температуры. Для бытового применения предлагается серия изделий Tubes-heat. Линейка Traceco подходит для монтажа на промышленные трубопроводы. Но допускается применение изделий и в частном секторе.
3. Изделия Thermon выпускаются американской компанией. Оборудование отличается простотой монтажа и пониженным энергопотреблением. Компания предлагает изделия с саморегуляцией температуры.
4. Датская компания Devi предлагает нагреватели резистивного типа, а также оборудование с саморегуляцией. Фирма специализируется на выпуске нагревательных элементов более 50 лет. Продукция отличается повышенным качеством и простотой монтажа.
5. Российский производитель Теплолюкс (ССТ) выпускает нагревательные элементы для труб и пола. Продукция отличается пониженной ценой при высоком качестве изготовления.

Если на участке используется нестандартная разводка труб. То владельцу понадобится самостоятельно создать нагревательный контур или обратиться в компанию. При обустройстве электрической нагревательной цепи следует помнить о безопасности и предусматривать установку защитных элементов, исключающих риск поражения током.

Обзор греющего кабеля и тест, не пропустите видео:

Как греющий кабель подключить к сети:

Какой вид выбрать

Выбирая саморегулируемый кабель, надо учитывать характеристики и параметры изделия, принцип работы, условия его эксплуатации — длину участка требуемого для обогрева, максимум низких температур.

Моменты, на которые нужно обращать внимание при покупке греющего провода:

• наличие защитной оплётки — она придаёт надёжность, обеспечивает заземление;
• тип наружной изоляции;
• мощность изделия.

От области применения греющего проводника так же зависит его выбор. Если провод нужен для обогрева канализации — то подойдёт изделие из полиолефина, для водопроводных систем рекомендована защита фторпластовая.

Для наружного монтажа лучше взять модель с изоляцией из фторполимера, она защищает от влаги и ультрафиолета.

При необходимости обогреть трубы с маленьким диаметром, подойдёт низкотемпературный проводник с напряжением 15 Вт/м. Предназначение среднетемпературных (до 30 Вт) — трубопровод большого диаметра. Виды с высоким напряжением в быту практически не применяются.

Кабель без экрана рекомендовано устанавливать в трубы, которые укладываются в землю, так как он не оснащён заземляющей оплёткой. Экранированный безопасней, но стоит больше, а нагревательная матрица у них одинакова, поэтому нет смысла в землю закапывать более дорогую модель.

Покупая саморегулирующий греющий нагреватель надо его сжать пальцами, затем провести так по всей длине. В некачественном изделии внутри будут нащупываться воздушные полости.

Саморегулирующийся кабель — принцип работы

У саморегулирующегося, замкнутого контура или петли нет.

Ошибка №2
Жилы замыкать между собой в конце кабеля не нужно!

Между ними на всем протяжении идет хитрый полимер, который при остывании до определенной температуры образует разные мостики проводимости.

То есть, в точке охлаждения петля из двух жил самостоятельно замыкается, между ними начинает протекать ток и кабель греется. При этом по всей длине кабеля у вас будет разная температура.

Самая горячая точка будет в самом холодном месте. Но ни в одной точке температура не превысит 85С. Номинальный же нагрев составляет 65 градусов.

Такой кабель полностью пожаробезопасен. Даже если он будет наложен внахлест сам на себя, он от этого все равно не сгорит.

Ошибка №3
При этом не заблуждайтесь, когда на улице достаточно теплая погода, самостоятельно он полностью не отключается.

Он просто снижает свое потребление в несколько раз. Такого варианта, чтобы во включенном состоянии его потребление было нулевым, не происходит.

Самореги разных производителей отличаются между собой качеством, так называемой матрицы. Этот тот самый чудо полимер, который пропускает через себя электричество.

Подавляющее большинство специалистов для обогрева труб используют именно саморегулирующиеся разновидности кабеля. Объясняется это их более простой эксплуатацией и упрощенным монтажом.

Вам не придется покупать и подключать термостат.

Достаточно будет воткнуть его в розетку, и он тут же начнет работать как надо.

Подготовка и разделка кабеля

Первым делом ножом срезаете внешнюю изоляцию с саморегулирующегося кабеля. Длина среза зависит от марки и сечения.

Обычно это около 7см.

Срез нужно делать аккуратно, чтобы не повредить заземляющую оплетку. Далее эту оплетку требуется расплести.

Удобнее всего это проделать тонкой отверткой или шилом.

После расплетения волокна скручиваются в одну косичку.

Добираемся до внутренней оболочки из термопластика. Делаете надрез на расстоянии 4см от края и снимаете средний слой изоляции.

Под ним запрятана, так называемая матрица с медными жилами по бокам.

Прорезаете матрицу, разогреваете этот участок феном и стягиваете оболочку с жил.

Делая надрез, не повредите сами жилки. Они довольно тонкие.

Можно извлечь жилы и другим способом. Надкусываете бокорезами уголки матрицы, и пассатижами с усилием вытягиваете каждую жилку.

После чего удаляете матрицу и остатки изоляции с меди.

Далее на концы жил одеваете соединительные гильзы и обжимаете их кримпером с одной стороны.

Ошибка №3

Не обжимайте гильзы обычными пассатижами.

Они никогда не создадут нормальный контакт в таком ответственном месте соединения.

Ошибка №4

Еще обратите внимание, что гильзы рекомендуется устанавливать “лесенкой”, а не на одном уровне

В первую очередь это касается моментов, когда вы применяете не изолированные гильзы, а обычные голые ГМЛ.

В противном случае, при достаточно плотной усадке, это место будет наиболее вероятным источником пробоя изоляции. Иногда одна гильза может даже продавить другую.

После обжима вставляете на каждую жилку маленькие термоусадочные трубки.

Трубка должна наползать и перекрывать гильзу на несколько миллиметров. Нагреваете ее феном и надежно изолируете данный участок.

Обязательно выждите время, чтобы соединение остыло. После чего, вставляете широкую термотрубку на внутреннюю оболочку из термопластика и греете ее до того момента, пока не выступит клей.

Она должна в равной степени перекрыть как участок внутренней оболочки, так и отдельные жилки.

Пока данная изоляция не остыла, раздвигаете жилы и тонкогубцами сплющиваете на несколько секунд середину.

У вас получится 100% надежная герметичность и никакая влага во внутрь уже не попадет.

Переходим к силовому кабелю с вилкой. Снимаете с него внешнюю изоляцию.

Ошибка №5

При этом нельзя оставлять все три жилы одинаковой длины.

Заземляющий проводник обязательно должен быть длиньше всех остальных.

Протаскиваете сквозь кабель самую большую внешнюю муфту, а на рабочие жилы натягиваете небольшие термоусадки.

После чего вставляете зачищенные жилки в гильзу на греющем кабеле и обжимаете кримпером.

Ошибка №6

При этом многожильные провода, перед тем как их засунуть в гильзу скручивать не нужно.

Иначе при опрессовке некоторые жилки передавят сами себя. Это самая распространенная ошибка при работе с подобными наконечниками и гильзами.

Часто спрашивают, а можно ли просто спаять проводки, без применения всяких прессклещей? Да, можно. Но это при условии, что у вас есть достаточно опыта и навыка в этом деле.

Опрессовка наконечников и гильз менее подвержена ошибкам, вследствие влияния человеческого фактора и практически всегда создает 100% надежный контакт (при условии правильно подобранного размера гильзы).

Сдвигаете термоусадку на гильзу и прогреваете все феном. С обоих концов трубочек должен выступить клей.

В итоге у вас получится соединение, в котором каждая рабочая жила:

герметична друг от друга

герметична от оплетки

Даете соединению время остыть и переходите к заземлению.

Труба замерзла — причина

Все греющие кабеля нормально работают только при соответствии напряжения номинальным значениям, прописанным в паспорте изделия. Если у вас дома проблемы с напругой, и она редко когда поднимается выше 180-190В, то не удивляйтесь, что выбранной мощности может не хватить, и в один прекрасный день труба все же перемерзнет.

А почему иногда умирает сам кабель? Самореги боятся частых включений выключений. Обычно у них конечное число таких коммутаций.

Также они выходят из строя из-за неправильного подключения к питающему кабелю 220В. Некачественная концевая заделка и попадание влаги во внутрь оболочки, еще одна причина.

Для герметичного ввода пищевого кабеля внутрь трубы применяют сальники

При их выборе обращайте внимание на форму кабеля. Они бывают круглыми или плоскими

Под определенную марку используют свой сальник. Неправильно подберете, получите течь.

Инструкция по монтажу саморегулирующегося кабеля

Используют 2 способа:

1. скрытая установка — такой вариант применяется для нагрева коммуникаций под землей;
2. открытый монтаж — для обогрева труб, расположенных на поверхности земли.

Кабель прокладывают на участках трубопровода, где отсутствует запорная арматура, т. к. при этом снижается риск повреждения провода. Монтаж выполняется в теплое время года. Перед началом работ прекращается подача жидкости через трубопровод.

Прокладка внутри трубы

Инструкция по монтажу кабеля с использованием первого из способов:

1. Конец кабеля защищается термоусадочной пленкой. Благодаря этому повышается надежность токопроводящих жил.
2. На провод насаживается сальник.
3. Кабель проталкивают в трубу.
4. Выполняется подключение вилки ко второму концу провода. При этом используется метод пайки. Затем данный участок защищают с помощью соединительной муфты.
5. Фиксируется сальник.
6. Выполняется измерение сопротивления. Иногда на этапе проверки обнаруживается короткое замыкание при подаче напряжения, в этом случае кабель извлекают и осматривают на предмет наличия повреждений.
7. Проверяется герметичность трубопровода, для чего выполняется пробная подача воды.
8. Трубу защищают с помощью теплоизоляции от потерь тепла.

Прокладка снаружи трубы

Если в инструкции, прилагающейся к системе обогрева, есть указание на необходимость установки того или иного утеплителя, нужно следовать ему.

Когда планируется использовать открытый метод монтажа, рассматривают другую схему подключения:

1. Учитывая, что провод, предназначенный для такой задачи, характеризуется эластичностью, его используют еще и для предупреждения обледенения запорной арматуры.
2. Применяют разные способы монтажа: витковой, прямой. Второй менее эффективен, т. к. обогревает малую часть поверхности коммуникаций, но зато расход материала в этом случае снижается. Более действенным считается витковой вариант, однако затраты многократно увеличатся при его использовании, т. к. провод наматывается по наружной стороне плотными витками. Допустимо комбинировать эти способы: сначала укладывают кабель вдоль коммуникаций, затем наматывают его витками.
3. Провод фиксируют скотчем по всей длине.
4. Для снижения теплопотерь коммуникации закрывают фольгированным или рулонным утеплителем.

Конструкция и способы применения

Технические характеристики греющих кабелей, их виды, существенно отличаются друг от друга, и применяются для нагрева:

• Водопровода.
• Канализации.
• Водостоков, резервуаров.
• Трубопроводов разного назначения.

При всем разнообразии задач, возложенных на эти нагревающие элементы, главным их назначением было и остается предотвращение жидкостей от замерзания за счет повышения температуры.

Немаловажным плюсом в работе этих систем является функция, которую принято называть зональным применением. Иными словами, всегда можно из комплекта элементов собрать некую мини-систему для того чтобы обогревать какой-то небольшой участок, не подключая к общей сети. Выгода:

1. Экономия материалов.
2. Экономится электроэнергия.

Существуют элементы длиной как в 150-20 мм, так и обмотки в 200 м.

Составляющие таких систем:

• Внутренняя жила. Может быть как одна, так и несколько. Изготовлена из сплавов с высоким электрическим сопротивлением, и чем оно выше, тем больше величина удельного тепловыделения.
• Изоляция. Она изготовлена из полимеров. Как правило, вместе с ней применяют экран из алюминия или меди.
• Наружная оболочка. Очень прочная, сделана из ПХВ – она покрывает внутренние элементы.

Примерно так выглядит кабель для подогрева, как говориться, в разрезе. Более наглядно это можно увидеть в инструкции на этот элемент или же на просторах мировой паутины.

Возможны некоторые нюансы – разные сплавы или способы изоляции. Все зависит от того или иного производителя.

Кроме того кабели бывают плоскими по форме. Их из-за этого называют лентой.

Чтобы улучшить характеристики, медную оплетку (экран) покрывают слоем никеля, а что касается наружного слоя, то его увеличивают.

Требования к материалу ПХВ: влагостойкость и устойчивость к ультрафиолету.

Существуют еще и так называемые пищевые кабели – они служат для внутреннего монтажа и соответствуют санитарным нормам. Вода для питья должна быть безопасной для здоровья.

Низковольтный аналог

На опасных (взрывоопасных, пожароопасных) производствах есть необходимость в низковольтном элементе – того требует как технологический процесс, так и техника безопасности.

Так, широко применимы кабели на 12-14 вольт.

Подключение к сети альтернативный способ

Взяли вот такой кабель:

Греющий проводник (3) и жилы (1 и 2), по которым идет ток, их замыкать нельзя

1. Так выглядеть конец.
2. Зачистил.
3. С помощью вот такого клемника соединил с проводом.

Противоположную сторону необходимо заизолировать. Перемыкать жилы запрещается. И надо следить чтобы они не перемыкались в любой среде. Для этого можно купить специальную заглушку. Они стоят в районе 300 рублей за штуку. Но можно все сделать и самостоятельно из подручных средств, таких как термоусадочная трубка и термопистолет.

1. Термопистолет.
2. Термоусадочная трубка.
3. Конец изолируемого кабеля.

Заглушка делается следующим образом. Надеваем термоусадочную трубку. Прогреваем ее феном. После заливаем всю конструкцию термопистолетом.

Такую же процедуру можно проделать и с клемником, к которому подключается питание кабеля. Можно еще замотать все изолентой на всякий случай. Если условия эксплуатация будут жесткими.

Теплоизоляция для труб водоснабжения

В широком ассортименте теплоизоляционных материалов не
сложно запутаться. Чтобы выбрать оптимальный вариант, нужно, как минимум, знать
основные виды и типы, ключевые характеристики и особенности.

Теплоизоляция водопроводных труб выполняется различными
утеплителями, которые сгруппированы ниже (в виде классификации) по принципу
единства технологии утепления.

Жесткие утеплители

В эту категорию входят пенопласт, пенополистирол (2560-3200
руб/куб) и Пеноплекс (3500-5000 руб/куб), теплоизоляционные свойства и цена
зависят от плотности.

Пенопласт является отличным утеплителем и имеет относительно
низкую стоимость (по сравнению с другими материалами). Однако утеплить круглую
трубу жесткой плитой утеплителя достаточно сложно. Для утепления труб используют
специальные оболочки (твердый короб) – скорлупы, в которые помещают трубы, а
пространство заполняют мягким утеплителем.

Укладка водопроводных труб в короб из пеноплекса

Рулонные утеплители

В этом сегменте представлены: полиэтилен (как дополнительный
материал), пенофол фольгированный (50-56 руб/м.кв), вата (минеральная (70-75
руб/м.кв) и стекловата (110-125 руб/м.кв)), поролон мебельный (250-850 руб/м.кв
в зависимости от толщины).

Утепление труб водоснабжения рулонной теплоизоляцией также
сопряжено с трудностями, которые заключаются в гигроскопичности материала. Т.е.
утеплитель теряет свои свойства под воздействием влаги, а значит, имеет более
узкую сферу применения, или нуждается в дополнительной защите. Плюс, необходимо
продумывать способ крепления утеплителя на трубе.

Маты базальтовые теплоизоляционные и поролон для утепления водопроводных труб

Сегментные (кожуховые) утеплители

Кожух-утеплитель для труб – наиболее прогрессивный вариант
теплоизоляции трубопровода. Оболочка для утепления водопроводной трубы
обеспечивает максимальную герметичность и как следствие, создает надежный
теплоизоляционный слой.

Выделяют разновидности сегментных утеплителей:

Скорлупы из пенопласта для утепления водопроводных трубжесткие (теплоизоляционный кожух для труб – скорлупа из пенополистирола (ППУ) или вспененного пенопласта. Цена от 190 руб/м.п, зависит от толщины и диаметра цилиндра);

Трубная изоляция из вспененного полиэтилена для утепления водопроводных трубМатериал подготовлен для сайта www.moydomik.net
Базальтовые цилиндры для утепления водопроводных труб

Напыляемые утеплители (ППУ)

Особенность утепления методом напыления пенополиуретана в
том, что теплоизоляция наносится на поверхность трубы, обеспечивая 100%
герметичность (стоимость компонентов для ППУ заливки от 3,5 евро за кг).
Количество компонентов определяется толщиной заливки, работа оплачивается
дополнительно). В среднем стоимость утепления напылением пенополиуретана
составляет 15-20 долларов/м.п.

К напыляемым утеплителям также относится краска
теплоизоляционная для труб. Нанести можно самостоятельно, т.к. термокраска
продается в баллончиках в виде аэрозоля. Слой краски в 20 мм. заменяет 50 мм
утеплителя из базальтовой ваты. Кроме того, это единственный материал, который
не подвержен повреждениям со стороны грызунов.

Утепление водопроводных труб методом напыления пенополиуретана (ППУ)Водопроводная труба утепленная пенополиуретаном (ППУ)

Выбирая теплоизоляционный материал для утепления труб
водоснабжения, нужно принять во внимания такие факторы:

место установки трубопровода

Утепление труб, проведенных по
земле и расположенных под землей выполняется разными способами, даже при
применении одних и тех же материалов (важно также учесть до или ниже уровня
промерзания уложены трубы);. частота эксплуатации трубопровода

Например, на даче,
которая не предназначена для постоянного проживания, достаточно просто избежать
разрыва трубы. Для этого устанавливается ресивер или выполняется утепление
водопровода кабелем. А вот в частном доме необходимо обеспечить подачу воды
круглогодично. Здесь к выбору утеплителя нужно подойти более взвешенно;

частота эксплуатации трубопровода. Например, на даче,
которая не предназначена для постоянного проживания, достаточно просто избежать
разрыва трубы. Для этого устанавливается ресивер или выполняется утепление
водопровода кабелем. А вот в частном доме необходимо обеспечить подачу воды
круглогодично. Здесь к выбору утеплителя нужно подойти более взвешенно;

показатель теплопроводности труб (пластиковые,
металлические);

устойчивость к влаге, горению, биологической активности,
ультрафиолету и т.д. определяет необходимость защиты утеплителя от названных
факторов;

простота монтажа;

стоимость;

срок службы.
