Бестраншейная прокладка труб: метод установки, оборудование, технология

Как сделать прокол самостоятельно?

Как уже было отмечено, этот ручной способ применяют, но только если ширина дорожного полотна не превышает 10 м. В этом случае мастеру будет необходима хорошая физическая подготовка, но даже «Гераклу» помощники не помешают. Перед тем как детально рассматривать вопрос о том, как проложить трубу под дорогой, придется заняться поисками оборудования, инструментов и материалов.

Что потребуется найти?

Для операции надо собрать все необходимое. В список входит:

болгарка;
кувалда;
сварочный аппарат;
насос с пластиковой трубой;
воронка и шланг (длина — около 2 м);
пластиковая бочка (200 л, с горловиной);
арматура (максимальная толщина — 20 мм, длина кусков — 2 м).

Еще потребуется приобрести несколько отрезков стальных труб нужного диаметра.

Как делают прокол арматурой?

Процесс прокладки трубопровода вручную включает несколько этапов.

Первым делом с обеих сторон участка дороги, где будет прокладываться трасса, выкапывают приямки. Их глубина и ширина больше, чем у основной траншеи. Запас должен составлять 120-130 мм. После этого отмечают ось будущей магистрали.
Начинают забивать направляющую — отрезок арматуры, конец которой заранее заостряют. По мере его заглубления в грунт к первому стержню приваривают второй, потом, если необходимо, следующие. Затем продолжают забивать направляющую в грунт.
После того как арматура вышла наружу, на нее надевают подготовленную «гильзу» — кусок трубы, рабочий край которой заостряют, или нарезают на нем зубья болгаркой. Сзади в трубу вставляют шланг, его соединяют с насосом, который помещают в бочку с водой.
По заднему торцу трубы бьют кувалдой. После того как она заполнилась грунтом, его вымывают с помощью струи воды. Можно обойтись без насоса, однако в этом случае работа усложнится. Гильзу придется постоянно вытаскивать и очищать от земли, а эти манипуляции могут спровоцировать обвал.
Трубопровод, продвигающийся в землю, наращивают с помощью сварочного оборудования. Операцию завершают, когда заостренный торец первого элемента показывается на противоположной стороне дороги. Арматуру вытаскивают, а корпус, который будет «работать» защитным футляром, оставляют в земле.

После окончания проводки траншеи и приямки закапывают, затем тщательно уплотняют грунт.

Как проложить «трубы трубой»?

В этом случае тоже будет нужно приобрести материалы, а насадку на рабочий инструмент можно сделать самостоятельно. Для прокола понадобится:

стальная толстостенная труба (диаметр — 40 мм, длина ее больше ширины дорожного полотна);
инструментальная сталь для создания наконечника;
сварочный аппарат для изготовления конуса (пирамиды);
болгарка, а также штыковая лопата, кувалда, лом, уровень.

Это технология также проста, поэтому этапы затруднений не обещают. Сначала из инструментальной стати изготавливают наконечник, который приваривают к трубе.

Как и в предыдущем случае, основная работа стартует с выкапывания. В этом случае траншея-вход должна быть длиннее, чем рабочая труба с насаженным наконечником. Плюс необходимо оставить простор для «размахивания» кувалдой.
Используя уровень и кирпичи, трубу укладывают по центру траншеи таким образом, чтобы инструмент упирался наконечником в грунт, который нужно будет пробивать.
Вооружаются кувалдой, удары наносят по торцу до тех пор, пока наконечник не появится с противоположной стороны.

Помощь ручного бура

Это еще один, относительно простой вариант для тех, кого не устраивают предыдущие методы. В этом случае мастеру будет необходимо приобрести двухметровый ручной бур: метр инструмента плюс метр удлинителя. Еще потребуется:

отрезок арматуры: длина около 3-4 м, диаметр — 16 мм;
шест, который будет исполнять роль ориентира;
кувалда.

Поиск новых форм

Большая хирургия насчитывает более ста лет. За это время были внедрены самые различные операции на практически любом участке человеческого тела. Однако медицинские технологии с каждым днем продолжают развиваться. Когда-то в ходу у хирургов было одно старое немецкое изречение: «Gross Chirurge mashen gross Schinitte», что по-русски звучит так: «Большой хирург — большой разрез».

Сегодня, к счастью, эта поговорка уже не так популярна, как раньше. Еще с начала прошлого века начала активно разрабатываться хирургия малых доступов, целью которой было добиться при проведении операций минимального повреждения тканей, при этом максимально сохранив качество и объем хирургического вмешательства. Именно таким методом стала лапароскопия. Первая операция, совершенная таким способом, была выполнена французским хирургом Филиппом Муре в 1987 году, после чего это событие в медицинской среде окрестили «второй французской революцией». С тех пор лапароскопические операции перестали быть чудом, и стали по сути хоть и альтернативным, но уже рядовым хирургическим методом.

Подбор материалов и подготовка

К выбору материалов следует отнестись максимально внимательно, т.к. тут в каждом шаге требуется максимальная надежность:

Аппарат для электродуговой сварки подойдет средней или высокой мощности (инверторы использовать можно, но их мощности зачастую не хватает).
Болгарка с дисками на 180 или 230 мм, причем исключительно двуручная. Расход режущего материала будет достаточно большой, а к этому нужно быть готовым.
Кувалда.
Прут армирующий 25 мм или больше, а длина его на 10-15 см должна превышать длину пробуриваемого отверстия.
Стальная труба соответствующего диаметра, а по длине отрезки будут равны арматуре.
Насос со шлангом, а к нему стальная бочка на 200 л с широкой горловиной.
Ручной горизонтальный бур.
Воронка с 2-х метровым шлангом.

После того как оборудование подготовлено и выгружено в месте рабочей деятельности, нужно выкопать 2 приямка, располагающихся в местах входа и выхода трубы. Глубина их на 20 см превышает необходимую, т.к. иначе будет достаточно проблематично работать. Ширина обычно 60 см, но если приходится работать на углублении более 1 м, то лучше сделать расширение до 0,8 м. Каждый из приямков будет иметь достаточно большую длину (длина арматуры), т.к. в противном случае негде будет разместить рабочие инструменты.

Приёмы прокладки трубопроводных линий

Виды бестраншейной прокладки Среди всех известных приёмов прокладки трубных линий наибольшее распространение получили следующие:

прямой прокол;
так называемое «продавливание» почвы;
бурение (горизонтальное);
проходка с использованием щитов.

Для того чтобы выбрать подходящий вариант укладки труб, вам потребуется определиться со следующими вещами:

состояние грунта в зоне проводки (в том числе и наличие в нём природных вод);
характер застройки;
параметры изолированности прокладываемого канала от внешних факторов;
протяжённость прокладки;
диаметр трубопровода;
экономическое обоснование именно этого способа прокладки.

Этапы прокладки

Прокладка канализации методом прокола — это процедура, выполняемая в несколько этапов:

подготовка площадки под оборудование. Ее размер составляет 10 × 15 м;
установка пилотной штанги, которая погружается в грунт в точке входа буровой головки;
проходка пилотной скважины. Это основной этап работ. Делается скважина с заданной конфигурацией, ее диаметр составляет 100 мм. Контроль траектории проводится через каждые 3 м длины;
извлечение буровой головки и расширение скважины путем протягивания риммера. Это инструмент, который устанавливают на гибкую штангу и с усилием тянут в сторону, противоположную проходке пилотной скважины;
позади риммера крепится плеть трубопроводов, которая сразу после расширения скважины затягивается в нее в направлении к буровой установке.

Устройство прокола для канализации требует постоянного контроля траектории. Этим занимается оператор, который наблюдает за ходом работ на дисплее приемника. Сигнал на него идет с датчиков буровой головки. При необходимости изменить траекторию он дает бурильщику команду на остановку подачи и задает нужный угол поворота. При любой его величине головку вращают только по часовой стрелке, чтобы не ослаблялось соединение буровых штанг.

Разновидности

Канализация методом прокола — это эффективная и перспективная технология. Со времени ее появления разработано три варианта выполнения работ:

гидропрокол;
вибропрокол;
продавливание.

Каждая из этих методик рассчитана на работу в определенных условиях. Например, гидравлический способ хорош в глинистых вязких грунтах, вибрационный более эффективен в плотных породах с многочисленными скальными включениями. Продавливание используется на мягких почвах, не требующих значительных усилий для проходки скважины.

При использовании любой методики необходима подача значительного осевого усилия в направлении проходки. Для его создания применяются мощные гидродомкраты. Нагрузка на ось штанги велика — от 30 до 400 тонн, что обеспечивает эффективное и быстрое решение задачи.

Достоинства и недостатки

Устройство канализации методом ГНБ обладает рядом достоинств:

уменьшаются затраты на укладку сети;
технология менее трудоемкая, чем традиционная методика;
время строительства линии сокращается примерно на 30%;
не требуется восстанавливать ландшафт, элементы благоустройства поверхности;
практически нет ограничений по месту проведения работ. Можно выполнять укладку на территории исторических памятников, промышленных предприятий, в зоне плотной застройки;
не снимается и не портится плодородный слой почвы;
во время выполнения работ не приходится перекрывать движение автомобилей, останавливать производство или принимать другие ограничения.

Недостатки технологии ГНБ:

методика не годится для создания протяженных скважин или для укладки трубопроводов на большой глубине;
максимальная длина одной линии составляет 300-400 м. Если нужна более протяженная система, придется делать промежуточные котлованы и проходить повторные скважины.

Определенные затруднения возникают, если производится устройство самотечной канализации методом ГНБ. Для этого надо обеспечить перепад высот между точкой входа и выхода скважины. Если используется труба диаметром 160-200 мм, необходим уклон 8 или 7 мм на каждый метр длины. Для линии длиной 400 м (максимум) перепад высот составит 3,2 м. кроме этого, обход препятствий в вертикальной плоскости становится невозможен. Если на пути скважины возникают крупные включения, придется делать обход по горизонтали, не изменяя заданного угла наклона. Это может потребовать большей длины трубопроводов, что увеличит расходы и время сборки системы.

Бестраншейная прокладка труб: технология

Бестраншейная прокладка труб – это наиболее простой и современный метод обустройства основных коммуникационных сетей. Суть метода заключается в отсутствии земляных работ, что позволяет сохранить в целостности ландшафт участка, посадки, дороги и иные сооружения. В чем преимущества данного способа прокладки труб? Какие методы используются при строительстве трубопроводов, читайте далее.

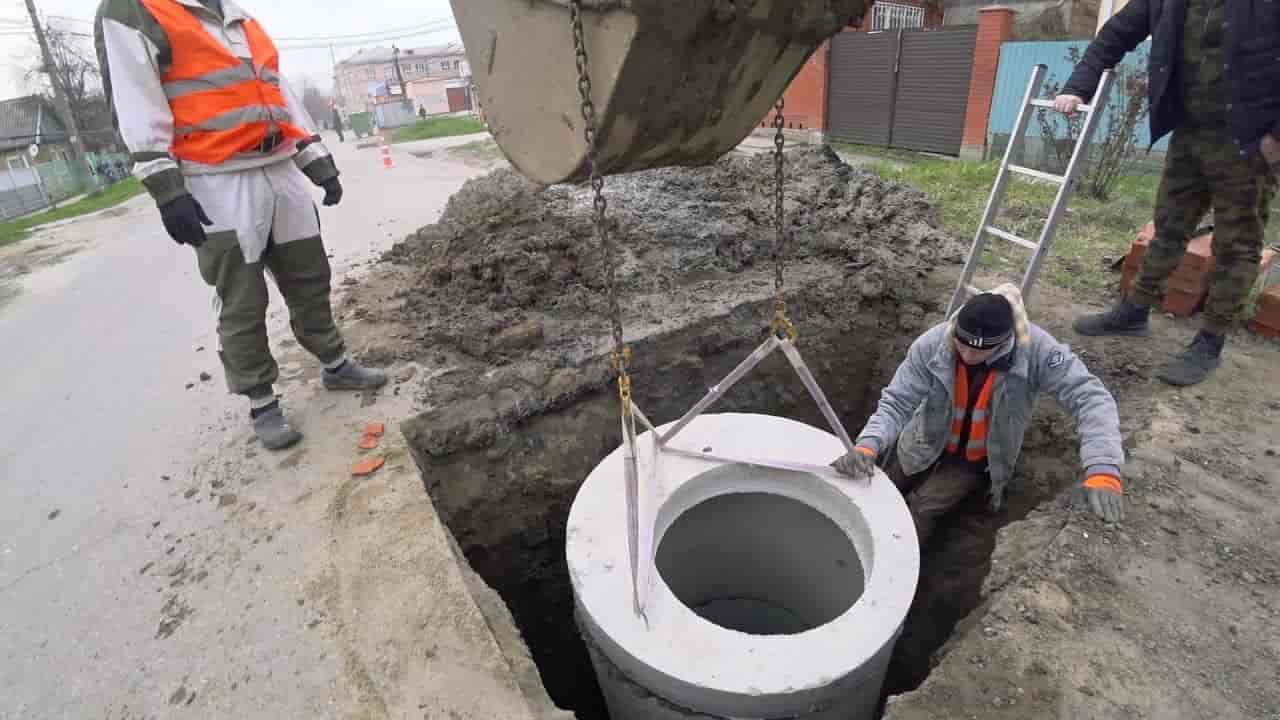

Сооружение канализации бестраншейным способом

Преимущества бестраншейного метода

Укладка трубопровода бестраншейным методом, то сравнению со стандартной траншейной технологией обладает следующими преимуществами:

сниженная стоимость работ. При выборе такого способа укладки не надо проводить дорогостоящие земляные работы;
оперативность прокладки трубопровода, достигаемая за счет сокращения выполняемого перечня работ;
отсутствие необходимости привлечения большого количества специалистов, что в определенной мере также снижает конечную стоимость трубопровода;
максимальная безопасность для окружающей среды, деревьев и иных насаждений;
универсальность, то есть возможность прокладки в любой местности и при любых условиях;

Прокладка трубопровода под естественным водоемом

возможность выполнения работ по прокладке трубопровода в любое время года, независимо от промерзания почвенного слоя;
безопасность метода.

Способы укладки труб

В настоящее время существует несколько различных способов прокладки трубопровода бестраншейным методом. К ним относятся:

санация;
продавливание;
прокол;
горизонтально-направленное бурение.

Рассмотрим каждую из методик более подробно.

Продавливание

Следующим способом бестраншейной прокладки является продавливание. Данная методика позволяет проложить трубопроводы диаметром до 2000 мм в любой местности: под дорогой, водоемом, зданием и так далее. Технология использования продавливания следующая:

на концах участка будущей системы выкапываются котлованы, необходимые для выполнения дальнейшей работы;
в котлованы устанавливаются опорные бетонные основания и специальные приспособления – домкраты;

Установка оборудования для выполнения продавливания

труба устанавливается на домкрат и при помощи этого приспособления вдавливается в землю в нужном направлении;
удаление грунта, собирающегося в трубе в ходе выполнения операции, осуществляется при помощи лопат и специализированного пмевмооборудования.

Методика выполнения продавливания

Прокол

Технология прокалывания преимущественно используется при прокладке труб канализации или водоснабжения, диаметр которых не превышает 600 мм. Основным требованием выполнения данного вида работ также является ограничение по максимальной длине трубопровода. Для труб диаметром в 600 мм максимальная длина должна составлять не более 60 м.

Прокол трубы осуществляется в следующем порядке:

обустраиваются котлованы для выполнения прокола;
в котлован помещается гидравлический домкрат;

Установка для выполнения прокола грунта

труба устанавливается в домкрат и на нее надевается металлический наконечник;

труба постепенно вводится домкратом в слой грунта.

Прокладка труб методом прокалывания

Преимуществом данного метола является полное отсутствие скоплений грунта в ходе выполнения прокладки трубопровода, так как земля не вытаскивается на поверхность, а просто уплотняется.

Горизонтально-направленное бурение

Технология горизонтально-направленного бурения (ГНБ) оптимально подходит для прокладки различных коммуникаций в любых условиях. Для выполнения работы потребуется специальная бурильная установка.

Технология прокладки данным способом следующая:

прокладка скважины для трубопровода, которая выполняется буровой головкой, изготовленной из высокопрочных материалов и оснащенной навигационным блоком для контролирования правильной траектории движения;
расширение скважины. Вместо буровой головки на установку надевается расширитель, который проходит по проложенной ранее трассе, увеличивая ее диаметр;
прокладка труб методом протягивания.

Последовательность выполнения работ при бурении

Технология выполнения направленного бурения подробно представлена на видео.

Благодаря разнообразию методик бестраншейной прокладки трубопроводов можно подобрать способ, который наиболее подходит для определенных условий и значительно снизить затраты и время на проведение различных коммуникаций.

Выполнение прокола на разных объектах

Сложность и скорость работ этого типа во многом зависит от условий, т.е. от местности и характеристик объекта, под которым выполняется прокол. Для бурения под железнодорожным полотном обычно требуется достаточно серьезное оформление. Сначала нужно согласовать бурение с целым рядом служб железной дороги.

Использование метода управляемого прокола в черте города позволяет сохранить целостность дорожных трасс, чтобы минимизировать затраты и не нарушать движение транспорта

В России нужно обратиться в подразделения ЭЧ, ШЧ, РЦС НОДГ, ПЧ и другие службы ОАО “РЖД”. В обязательном порядке оформляются договора на ведение технадзора, а также на установку страховочных пакетов. Вся исполнительная документация должна быть согласована и предоставлена органам железной дороги.

В дистанцию пути передается пакет документов по окончании цикла работ по прокладке труб. В городах прокол под дорогой очень востребован при прокладке новых коммуникаций, особенно в местах с историческими достопримечательностями.

Метод позволяет не только сохранить обычное движение на дорогах, но и предотвратить разрушение старинной мостовой, когда необходимо проложить трубы под такими участками.

Реставрация подобного объекта может быть сложной, а порой и невозможной. В коттеджных поселках прокладка коммуникаций методом прокола позволяет выполнить все работы с минимальными повреждениями уже готовых объектов: дорог, изгородей и т.п.

Прокладка трубопровода методом прокола

Прокол – это такой метод бестраншейной прокладки труб, который зачастую применяется для монтирования трубопроводов в глинистом и суглинистом грунтах. Трубы, имеющие диаметр не более 600 мм, могут прокладываться таким методом на длину до 60 м. При этом методе бестраншейной прокладки труб грунт не вырабатывается, а уплотняется вокруг трубы в радиальном направлении. Для прокола необходимо весьма значительное усилие (от 150 до 3000 кН), которое создают с помощью лебедок, тракторов и бульдозеров, а чаще всего используют гидравлические домкраты.

Прокладка трубопровода методом прокола.

Для того чтобы уменьшить сопротивления грунта, а также силы бокового трения, на окончание трубы закрепляется конусный наконечник с диаметром основания на 20 мм больше, чем наружный диаметр прокладываемой трубы. При небольшом диаметре трубы конусный наконечник не устанавливается, а грунт прокалывается трубой (с созданием уплотняющего ядра). В таком случае точность выполнения прокола будет выше, чем с применением конусного наконечника, исходя из того, что, когда коническая поверхность встречается с какими-либо препятствиями в грунте (булыжники, валуны и т. п.), наконечник немного сдвигается от оси прокола и в дальнейшем прокол делается по дуге.

Прокол выполняется со скоростью 4 – 6 м/ч. Для того чтобы увеличить скорость прокола, применяется вибропрокол. При таком способе прокола статические усилия домкратов сочетаются с виброимпульсами, это позволяет увеличить скорость до 20 – 40 м/ч.

Существует еще одна разновидность прокола – гидропрокол, он применяется в легкоразмываемом грунте. Процесс гидропрокола заключается в том, что грунт, находящийся перед трубой, размывается с помощью специальной насадки и в образующуюся впадину продвигается труба. Существенными недостатками этой разновидности прокола является то, что возможно отклонения от оси прокладки и необходимы дополнительные расходы на организацию отвода пульпы.

Последовательность выполнения прокола

На определенном удалении от препятствия выкапывается котлован, в котором сооружается опорная конструкция, устанавливаются гидравлические домкраты. На поверхности этого котлована монтируется насос высокого давления для дальнейшего подключения домкратов. В технической характеристике домкрата, помимо величины усилия, которое он может создать, указывается величина хода его штоков или расстояние, на которое способна передвигаться нажимная плита, возвращаясь в начальное положение.

Схема бестраншейной прокладки труб методом прокола.

В котлован со смонтированными домкратами опускается протягиваемая труба с наконечником, имеющая специальное приспособление (предназначенное для передачи усилия от плиты домкрата на протягиваемую трубу), называющееся шомполом. Этот шомпол изготавливается из трубы, диаметр которой может быть больше или меньше диаметра протягиваемого трубопровода. В первом варианте шомпол надевается на трубу, во втором – вставляется внутрь трубы. Шомпол имеет диаметрально просверленные отверстия, расстояние между ними равняется ходу штоков домкрата. Первое звено протягиваемой с шомполом трубы имеет длину 6 – 7 м.

Дабы выполнить первый цикл прокола, к нажимной плите домкратов закрепляется только шомпол, а окончание протягиваемой трубы остается свободным. Когда труба вдавливается, наконечник защемляется грунтом, с помощью нажимной плиты домкратов, при ее возвращении в изначальное положение, вытаскивается шомпол. Результатом данного процесса будет то, что за свободным концом трубы, на расстоянии одного хода штока домкрата от нажимной плиты, образуется первое отверстие. В отверстия шомпола монтируется стальной стержень, который имеет диаметр 50 мм, и цикл повторяется.

Существуют установки, которые имеют подвижный упор, он подтягивает домкрат при обратном ходе штоков. В данном случае не требуется шомпол. Домкрат с подвижным упором и нажимной плитой перемещаются вслед за протягиваемой трубой до полного ее погружения в грунт, после чего возвращаются в изначальное положение. К свободному окончанию трубы приваривается очередное звено, и циклы повторяются.

Стальные трубы

Характеристики материала: Сталь — материал прочный, тяжелый, непластичный. Стальные трубы обладают низким температурным коэффициентом линейного расширения и высокой теплопроводностью.

Цена: Стальная труба дешевле полиэтиленовой, но сложность монтажа и необходимость земляных работ, как до так и после бурения, повышают совокупную стоимость прокладки подземной коммуникации. Общая стоимость протяжки стальных труб превышает цену аналогичных работ с полиэтиленовой трубой.

Подходящий тип коммуникаций: В одопровод, газопровод, отопительная система, канализация.

Технологические особенности: Перед укладкой стальной трубы обязательно нужно произвести земляные работы — вырыть приямки и траншею, которая в, большинстве случаев, должна совпадать с длиной прокладываемой коммуникации. Стальная труба не эластична, поэтому потребуется дополнительная сварка и монтаж при изменении угла наклона трубы.

Преимущества: П рочная, позволяет проводить коммуникации на большой глубине и в сложных грунтах. Высокая теплопроводность (преимущество для отопительной системы), устойчива деформации под воздействием температур. Долгий срок службы.

Недостатки: П одверженность материала коррозии, сложность сварки и монтажа, необходимость проведения земляных работ, тяжелый вес, сложность с обходом имеющихся подземных коммуникаций, уступает полиэтиленовой трубе по совокупной стоимости прокладки коммуникации и по скорости проведения работ.

Другие методы проводки труб

Есть еще 2 вида оборудования, которое может быть использовано в зависимости от характеристик грунта.

Гидропрокол. В этом случае в роли оборудования выступает установка горизонтального бурения, на штангу которой надевают головку, пробивающую грунт струей воды. Мощный напор создается благодаря центробежному насосу. Эта технология оптимальна для работы с песчаными или с супесчаными почвами.
Вибропрокол. Тут используется пневмопробойник, который становится «коллегой» отбойного молотка: он совершает не только вращательные, но и возвратно-поступательные движения. Этот метод используют для прокладки труб в глинистых грунтах, а также в суглинках.

Оба варианта достойны рассмотрения, так как они эффективны и обещают минимальные потери времени. И серьезную экономию, так как даже при аренде оборудования и приглашении специалистов прокол обойдется дешевле. Говорят, что разница может быть очень ощутимой — от 30 до 40%.

Как сделать прокол под дорогой своими руками

Владельцы земельных участков и собственных домов знают, как сложна бывает прокладка коммуникаций, если по пути нужно преодолеть какую-то преграду: ручей, асфальтированную дорожку, строение, проезжую часть и т.д. Можно поручить эту работу специалистам, но горизонтальное бурение стоит дорого. Сейчас мы разберемся, как сэкономить и сделать горизонтальный прокол грунта под дорогой своими руками. Это не так уж сложно, и в результате вы сэкономите от 30% до 50% затрат, если сравнивать с наймом специалистов для бурения.

В данной статье мы не будем давать рекомендации по инструментам или расходным материалам — разберем пока саму технологию бестраншейной прокладки коммуникаций. В общей сложности она представляет собой выполнение горизонтального отверстия в грунте (путем его уплотнения), чтобы затем протянуть в это отверстие трубопровод.

Рассмотрим классификацию основных методов.

Группа неуправляемых способов. Бурение может проводиться:

Проходческие машины, совершающие откатки:

промывочные;
шнековые;
с подсосом.

Промывочное бурение.

Происходит при помощи промывки бентонитом. Зонд управляемый.

Пилотное бурение с последующим:

сухим или мокрым расширениями;
расширением в скальном грунте.

Кратко рассмотрим ключевые принципы и моменты прокладки труб бестраншейными методами.

Шнековое бурение (или ГШБ) получило широкое применение в области промышленности и строительства. Особенно актуально в стесненных условиях. Футляр продавливается одномоментно с удалением лишней породы. Также предотвращается возможность обвалов.

К достоинствам относят целостность поверхности грунтов и окружающей среды, работоспособность в различных породах и в любую погоду, создание канала нужной длины и диаметра, отсутствует проседание почв.

Подойдут самые простейшие буровые установки. Их основа – это буровая головка с шнеками, расположенными вдоль за ней. Двигатели могут быть электрическими, гидравлическими или же пневматическими.

Цена ГНБ данного типа позволяет минимизировать расходы. Смета включает просчет каждого этапа и учитывает условия.

Пилотное бурение. К нему прибегают в случаях прокладки трасс, маршрутов пролегания трубопроводов производственного назначения. В установках для этого типа операций буровые головки скошенной формы. Могут быть оснащены специальными соплами для подачи бентонита. Специальный датчик, расположенный в головной части, определяет траекторию движения.

У любой бестраншейной прокладки труб существует ряд своих особенных, неоспоримых плюсов, которые выгодно выделяют ее среди других:

универсальность для любых типов поставленных задач: от трубопровода на пустынных территориях до густо застроенных городских площадей;
высокоточные технологии гарантируют точность прокладки любого вида коммуникаций;
длина путей – до сотни километров, диаметр от 12 м и выше;
не нужна тяжелая техника и много работников, следовательно, минимизируются трудовые затраты. Одна установка и не более четверых работников – все, что нужно;
ценовая политика ГНБпозволяет сэкономить до 50% финансов и термины до 20 раз;
возможность повредить пролегающие рядом сети сводится к минимуму;
одновременно кладутся и укрепляются стенки шахты. Этому способствуют спецрастворы в комплексе с уплотнением почв;
горы, реки, фундаменты домов и т.п. – не помеха;
нет зависимости от метеоусловий;
экологичность: верхние слои почвы абсолютно не повреждаются.

Такое важное и ответственное задание лучше доверить высокопрофессиональным специалистам, поскольку требуется соблюдение целого ряда условий: наличие спецустановок, обученные сотрудники с соответствующей квалификацией. Также владение нормативно-правовой документаций, проведение геолого-разведовательных исследований. Мы обладаем всем необходимым из вышеперечисленного перечня, самое главное – огромным опытом в данной отрасли, берем на себя согласование всей технической документации

А это – самая лучшая гарантия качества и долговечной, бесперебойной эксплуатации

Мы обладаем всем необходимым из вышеперечисленного перечня, самое главное – огромным опытом в данной отрасли, берем на себя согласование всей технической документации. А это – самая лучшая гарантия качества и долговечной, бесперебойной эксплуатации.

ГНБ цена. Что касается оплаты работ, то в каждом конкретном случае смета составляется с учетом особенностей вашего заказа, и цена определяется индивидуально. На конечный счет влияет вид грунтов, необходимая протяженность шахты, материалы.

Наши мастера и широкие возможности уникальных технологий бестраншейных прокладок труб решат все ваши сложности и избавят от лишней головной боли в кратчайшие сроки. А в это время вы будете жить в своем привычном ритме.

Современные строительные компании, занимающиеся прокладкой трубопроводов и других коммуникаций, постепенно сводят к минимуму применение траншейного способа, который теряет свою актуальность, предпочитая новые, проверенные временем, уникальные разработки. Благодаря новым технологиям, сегодня возможно проводить сложные строительные работы, не причиняя вред окружающим объектам, без больших финансовых вложений.

Релайнинг трубопроводов

Релайнинг – это метод санации, при котором новые трубы из полимерного материала затягиваются в существующий трубопровод. Релайнинг может проводиться как без разрушения, так и с разрушением старой трубы.

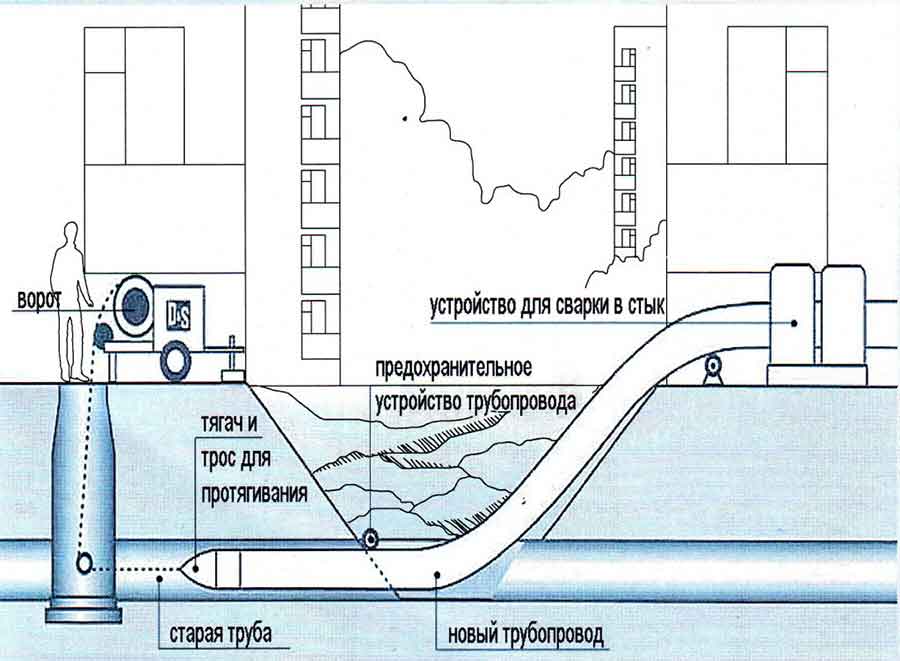

Схема релайнинга трубопроводов.

Перед тем как приступить к протягиванию новой трубы без разрушения старой, нужно тщательно изучить внутреннюю поверхность старой трубы на наличие в ней нахождения посторонних предметов и иных непреодолимых препятствий.

При необходимости сохранить или увеличить диаметр трубопровода применяется метод со статическим взламыванием старого трубопровода. В этом случае через разрушаемый трубопровод пропускаются штанги со стороны предварительно вырытого приемного котлована (размер 2х3 м). На конце протягиваемых штанг, в стартовом котловане, крепится расширительный нож, который через вертлюг соединен с протягиваемой ПНД трубой. На дне приемного котлована на раме смонтированы гидравлические домкраты, в которые затянуты штанги. С помощью данных домкратов приводится в движение каретка с закрепленными штангами. Для улучшения фиксации рамы в котловане монтируется упорная плита. Протяжка ПНД-трубы продолжается до тех пор, пока нож полностью не выйдет в приемный котлован. Во время протяжки штанги длиной по 1,5 м периодически вынимаются. Таким образом, во время этого процесса старая труба ножом разрезается, расширяется и в нее затягивается новая полиэтиленовая труба.

Некоторые нюансы проведения релайнинга

При выборе метода ремонта трубопровода, очень часто, из-за своей экономичности самым распространенным методом является релайнинг. Проводя подготовку к ремонту трубопровода, в первую очередь необходимо подобрать диаметр ПНД-трубы, который идеально должен подходить к диаметру реставрируемого трубопровода. На поверхности трубы длиной 10-12 м свариваются и вводятся в ремонтируемый трубопровод. Свариваемый участок трубопровода может быть длиной не более 700 м. Производительность, в первую очередь, зависит от диаметра трубы и может быть до 250 м в сутки.

Схема сварки полиэтиленовых труб.

Не нужно забывать, что при применении стыковой сварки, на стыках труб образуется бурт, высота его может быть до 15 мм. Этот нюанс необходимо обязательно учесть при проведении замера зазора между внутренней поверхностью ремонтируемого трубопровода и новой ПНД-трубой. С учетом того что диаметр ремонтируемой трубы уменьшится, его пропускная способность совсем не изменится. Происходит это благодаря низкому гидравлическому сопротивлению вставляемой ПНД-трубы.

Санация при помощи релайнинга, без разрушения старого трубопровода, разрешается только в тех случаях, когда допустимо небольшое изменение диаметра трубы или когда оно компенсируется улучшенной пропускной способностью нового трубопровода.

Метод, при котором происходит разрушение старого трубопровода, после чего протягивается новая труба, будет очень полезен в той ситуации, если релайнинг не позволит создать необходимого напора при реставрации трубопровода. Данный метод хорошо подходит для проведения работ в тяжелых гидрогеологических условиях, а также при нахождении вблизи ремонтируемого трубопровода иных коммуникаций или построек.

Монтаж внутренних трубопроводов

В СНиП 3.05.01-85 регламентирован устройство внутренних трубопроводов. Документ действует также на системы водоснабжения, климатическое оборудование, отопление, водостоки и аналогичные коммуникации.

Основные принципы работы

Если планируется реализовывать трубопровод диаметром не больше 50 мм, то используются стальные трубы. В остальных случаях больше подходят чугунные. Водопровод должен располагаться от других коммуникаций на расстоянии от полутора метров. Если он проходит через стену здания, то его необходимо защитить от возможных осадок. Магистральные водопроводы в зданиях с большим человекопотоком проводят в подвалах, на промышленных объектах его размещают на техническом этаже или в чердачном помещении.
