Подключение освещения к мотоблоку

Электрическая схема

Для запуска мощного мотоблока используют электрический стартер и аккумуляторную батарею. Такой аккумулятор устанавливают в специальный поддон, закрепленный на раме. Для питания батареи задействован генератор постоянного тока или переменного с автоматическим регулятором напряжения.

В большинстве случаев к мотоблоку устанавливается генератор на постоянных магнитах. Для освещения устанавливают фары. Для соединения всех источников и потребителей в единую цепь применяются провода в двойной изоляции. Так выглядит схема в идеале, но нередко приходится что-то дорабатывать. Особенно важным аспектом выступает освещение на мотоблок.

От зажигания

Для того, чтобы подключить освещение к собственному генератору, понадобятся:

паяльное приспособление;
отвертки разных размеров;
электродрель;
гаечные ключи;
кусачики;
электрокабель;
фары вместе с габаритными и поворотными огнями.

Пошаговая инструкция для освещения от зажигания:

Необходимо подобрать подходящую фару. Это может быть новая модель или б/у от мотоцикла, автомобиля, трактора.
Купить тумблер-переключатель и все необходимые провода.
Установить фару. Наиболее приемлемым местом на конструкции мотоблока считается перекладину рулевой штанги. При таком расположении фара будет освещать все необходимое пространство и по минимуму загрязняться. Оптимальное возвышение 100-120 см над уровнем земли.
В доступном месте нужно закрепить тумблер.
Протяжка проводки зависит от конструкции мотоблока. Если в ней предусмотрено присоединение фары, то необходимо запитаться в этом месте. Если такого в конструкции не предусмотрено, то лучше это сделать от 12 вт лампы индикатора масла. В качестве массы выступает корпус мотоблока.
Кабель проводим к тумблеру и к самой фаре. Закрепить их зажимом, при его отсутствии – изолентой.

Чтобы всю проводку предохранить от влаги и грязи кабель рекомендуется провести в гофрированную трубу. Ее нужно притянуть к рулевой колонке, чтобы не было провисаний.

Использование генератора

Если агрегат оборудован собственным генератором, то решение вопроса относительно обустройства освещения значительно упрощается. Нужно только установить фонарь и подвести к нему питание.

Для этого понадобятся такие инструменты и приспособления:

электрическая дрель;
паяльник;
набор отверток;
гаечные ключи;
кусачки;
канцелярский нож;
электрический кабель;
термоусадочная трубка;
фара, габаритные и поворотные фонари.

Свет на мотоблок.

Установка фары на мотоблок с использованием штатного генератора проводится в такой последовательности:

К корпусу агрегата прикручиваются основания осветительных приборов. Фару на мотоблок целесообразно вынести на отдельный кронштейн, расположенный на передней части с возвышением над землей 100-120 см.
На рулевую колонку устанавливаем кнопки включения фонаря, поворотных и габаритных огней. Следует выбирать приборы повышенной прочности, во влагозащитном исполнении. Фиксация проводится хомутами или саморезами по металлу.
Электрический кабель протягивается в гофрированную трубку. Это нужно сделать для того, чтобы проводка была защищена от влаги, механических повреждений и грызунов. Гофрированная трубка притягивается к рулевой колонке и раме так, чтобы не было провисаний.
Провода присоединяются к генератору и клеммам электрооборудования. Проводится пуск двигателя и проверка работоспособности системы освещения. После этого все скрутки и места соединения изолируются.

READ Как Сделать Дрель Своими Руками

При работе на холостом ходу и на малых оборотах свет тускнеет. Чтобы освещение было постоянным, нужно использовать стабилизатор напряжения или ставить мощный генератор.

Хорошо зарекомендовали себя электрогенераторы от тракторов МТЗ и легковых автомобилей ЗАЗ.

Эти устройства компактны, им легко найдется место на корпусе мотокультиватора. Чтобы подсоединить нештатный генератор для мотоблока, потребуется сделать дополнительный кронштейн. Он собирается из стального уголка на раме машины (в интернете доступно множество видео с подробным описанием изготовления).

Освещение на мотоблок

Несмотря на богатую комплектацию современных мотоблоков, далеко не каждый из них оборудован такой полезной опцией, как осветительные приборы. К счастью, решить эту проблему достаточно просто, если поставить фару на мотоблок своими руками. Тем более что для этого не потребуется иметь специальные навыки и большой опыт.

Фара к мотоблоку – самостоятельное изготовление

Многие владельцы мотоблоков используют для установки на свои агрегаты фары от отечественных и импортных автомобилей. Такой способ наиболее простой, однако следует помнить, что старая фара на мотоблок не будет излучать достаточно яркий свет и прослужит не более нескольких месяцев.

Гораздо лучше изготовить освещение для сельскохозяйственной машины своими руками. Для этого не потребуется покупать дорогостоящие материалы и оборудование. Вам понадобится все та же старая фара, начинку которой в дальнейшем вы замените новыми деталями.

Порядок работы выглядит следующим образом:

Снимите из старой фары имеющуюся стеклянную поверхность и другие элементы, которые крепятся к основанию при помощи пластиковых клипс;
Далее на основе каркаса фары сделайте гипсовый слепок. С этой целью пока еще жидкий материал залейте внутрь основания фары по всему его периметру. После окончательного высыхания гипсовой массы ее нужно аккуратно изъять;
Нанесите на слепок 3 слоя стеклоткани. Между каждым из ярусов должен быть слой эпоксидной смолы. Заготовку поместите в условия вакуума и подождите не менее суток – за это время слепок полностью застынет. После этого выровняйте заготовку так, чтобы на ней не осталось даже малейших сколов;
Начните изготовление стекла для самодельной фары. Для этого предварительно разогрейте духовку до 190 °C, сделайте подставку из 8 скрепленных между собой реек и зафиксируйте в ней лист из стеклоткани. Перед тем, как поставить форму в духовку, не забудьте снять из материала защитную пленку, иначе она покроется частицами пыли;
Как только материал провиснет в подставке, вытащите его из духовки и нанесите на сделанную ранее заготовку. Изделие нужно поместить и держать в условиях полного вакуума, пока оно не затвердеет.

Изготовленную фару после затвердевания потребуется тщательно зашлифовать, обезжирить и высушить. Далее внутрь нее помещаются 1–2 галогеновые лампы или светодиодная лента.

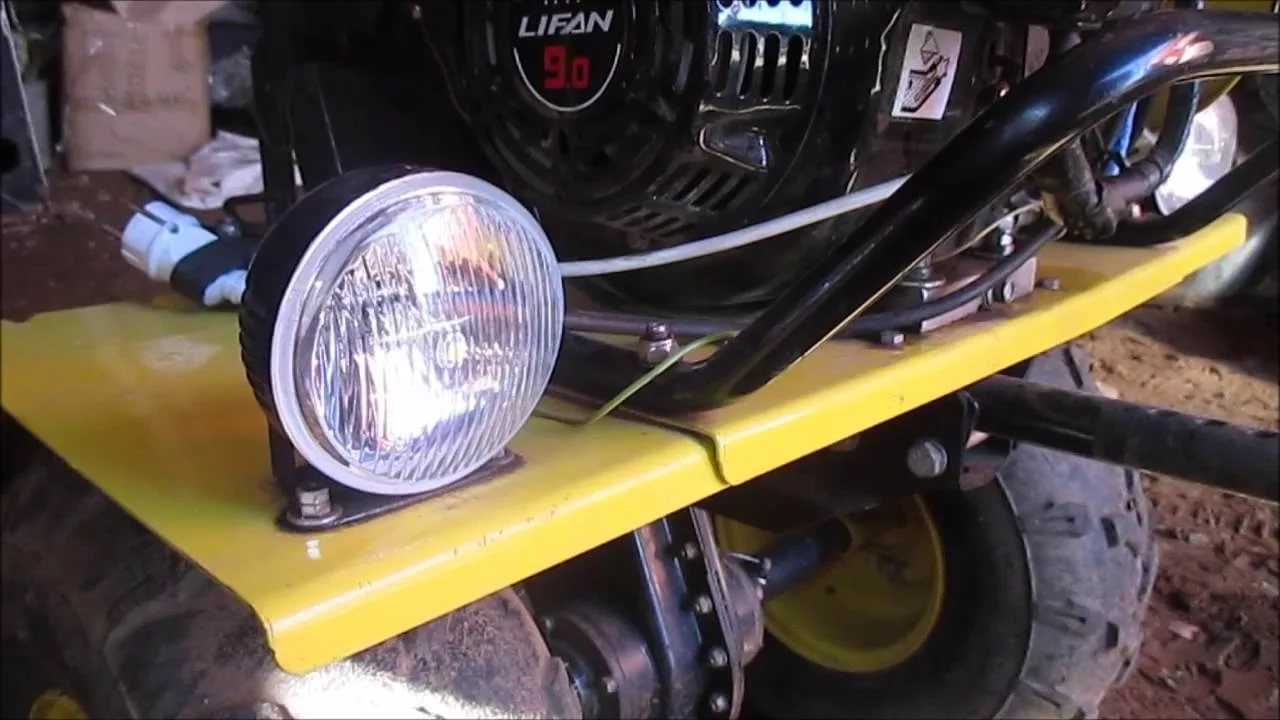

Установка фары на мотоблок выполняется после тщательной проверки осветительного прибора.

Чтобы поставить фару на мотоблок, обязательно используйте надежную раму и не менее 4 крепежей.

Подключение фары к генератору мотоблока

Установить свет на мотоблок своими руками достаточно просто, если использовать для этого штатный электрогенератор сельскохозяйственной машины.

Специально для этого многие производители техники выпускают мотоблоки с генераторами, запас мощности которых немного увеличен специально для монтажа освещения.

Таким образом, мощности узла вполне достаточно для бесперебойного обеспечения питанием приборов освещения и подачи звукового сигнала.

Чтобы установить фары на мотоблок, и подключить их к генератору, нужно действовать в таком порядке:

Соедините генератор посредством провода с включателем, который должен быть закреплен возле руля или в другом удобном для оператора месте;
Проводку от включателя разведите и подключите к фаре, после чего проверьте работу осветительного прибора;
Затем отключите провода и поместите их в плотную гофру, защищающую проводку от влаги и механических повреждений.

Если генератор имеет достаточный запас мощности, то фара будет светить бесперебойно и ярко. Если мощности узла недостаточно, то фара будет мигать каждый раз, когда двигатель переходит в работу на низких оборотах.

В таком случае лучше всего поменять штатный генератор мотоблока на узел от тракторов марки МТЗ.

Следует помнить, что для монтажа нового генератора в конструкции мотоблока потребуется приварить дополнительные опорные рамы, а для подключения узла должна использоваться катушка освещения.

После подключения регулярно проверяйте целостность контактов проводки, иначе при попадании влаги на них может произойти короткое замыкание в электросети мотоблока.

Как сделать фару на мотоблок своими руками

Не у всех мотоблоков Нева, Зубр, Кентавр и прочих в комплектацию входит фара. Поэтому владельцы, которые хотят делать на них свет, сами решают, как им поступить: купить заводской комплект с готовой системой освещения, использовать фонарь от неисправной техники, например, мопеда, нетяжёлого мотоцикла либо изготовить бюджетный вариант своими руками или сделать самодельный свет.

Если вы решили, что на вашем агрегате будет стоять фара, изготовленная вашими собственными руками, то для этой цели вполне сгодится корпус от сгоревшей «экономки». Так же потребуется запастись небольшим куском электрического провода, тумблером (переключателем) или простым выключателем.

Подключается фара на сельхозагрегат очень просто:

Сначала закрепляется тумблер (включатель). Его размещают в наиболее удобном и достаточно надёжном месте, например, на рулевой штанге мотоблока рядом с рычагом переключения передач.
Затем фиксируется фара. Сделать это можно в специально отведённом месте, предусмотренном производителем (обычно, такое «место» находится перед двигателем) или на рулевой колонке. Когда впереди двигателя ставится стационарная фара, то она быстро загрязняется, а свет от неё распространяется только по низу. Для такого варианта лучше использовать подвижный в нескольких плоскостях светильник, тогда можно самому направлять в нужную сторону свет.
Далее протягивается провод. Удобнее это сделать от ближайшего источника питания, например, 12-вольтовой контрольной лампы давления масла, расположенной на рулевой колонке мотоблока.
Провод, проведённый от источника питания, соединяется с переключателем, а от него протягивается шнур к месту, где находится фара. Все провода аккуратно приматываются к рулевой штанге изоляционной лентой или закрепляются при помощи специальных зажимов.

Для освещения своего сельхозагрегата можете использовать галогенные лампы, но они быстро нагреваются и выходят из строя. Лучше освещение сделать на 5 Вт светодиодных источниках света с маленьким углом рассеивания, которые будут экономно расходовать электроэнергию, светить ярко и далеко.

Как видите, сделать на мотоблок фару своими руками абсолютно не сложно. А работать она сможет не хуже «автобазарной» и освещать вам путь, когда будете по тёмной дороге возвращаться домой.

Подключение освещения к мотоблоку — видео, схемы, советы

На рынке сельхозтехники представлено большое количество мотоблоков различного типа. Но не все модели имеют штатное освещение. Эту проблему можно решить с помощью несложных манипуляций по модернизации.

Как провести освещение на мототехнике от генератора?

Сделать свет на мотоблок своими руками проще всего от «родного» электрогенератора. Если производителем предусмотрена такая возможность, то установленный генератор обладает определённым запасом мощности. Его будет достаточно для нормального функционирования ключевых электроприборов мотоблока и питания дополнительно установленного электрического оборудования (поворотники, фары, звуковой сигнал).

Алгоритм подключения света от установленного электрогенератора не отличается сложностью:

Электрогенерирующее устройство подсоединить к включателю на рулевой колонке с помощью провода;
От включателя развести систему проводов на электрическое оборудование (на мотоблоке это фара);
Провода поместить в гофру для их защиты от механических повреждений. Так они не будут болтаться и мешать при работе на агрегате.

Если генератор с достаточно высоким уровнем мощности, то освещение будет хорошим. Когда свет тухнет на низких оборотах, необходимо поменять установленный электрогенератор на устройство с трактора или машины.

Можно установить генератор от «Запорожца». Устройство отличается небольшими размерами, потому легко поместиться в зоне между мотором и коробкой передач. Установка несложная. Предварительно делаются крепежи для скрепления электрогенератора и его фиксации на раме: прочные рейки из металла привариваются к раме, после крепится хомут.

Электрический генератор из автомобиля старого или нового образца способен обеспечить нормальное освещение мотоблока. Также возможно решить и другие проблемы с подключением различного электрического оборудования.

Как подключается фара к мотоблоку?

Не все мотоблоки комплектуются фарой. Потому делая освещение на мотоблоке своими руками,

нужно определиться с подходящей деталью:

Её можно приобрести в специализированном магазине – это будет узел с готовой системой (катушка освещения, фара, система проводов);
Возможно использовать деталь от старой техники: мопеда, мотоцикла;
Фара к мотоблоку может быть изготовлена самостоятельно.

Для изготовления фары понадобятся некоторые элементы: корпус старой или сгоревшей «экономки», небольшой кусок электропровода, тумблер (переключатель) или простой выключатель.

Подключить фару на мотоблок можно, придерживаясь следующей схемы:

Закрепить тумблер. Место его размещения должно быть практичным и надёжным. Оптимально – рулевая штанга агрегата возле рычага переключающего передачи;
Поставить фару на мотоблок. Для этого изготовители предусмотрели специальное место перед мотором или на рулевой колонке. Стационарный элемент освещения перед двигателем может быстро загрязниться, свет от него направлен только на землю. Потому больше подходит подвижная фара, в которой свет можно направить в определённую сторону;
Протянуть провод. Зачастую это делается от ближайшего источника электропитания. К примеру, 12-вольтовая контрольная лампа масляного давления, которая располагается на рулевом агрегата;
Провод располагается следующим образом: от источника питания к переключателю, от тумблера к фаре на мотоблоке. Все проводки необходимо тщательно примотать к штанге рукояток изолентой или закрепить специальными зажимами.

Освещать мотоблок могут галогенки, но их недостаток в быстром перегревании и выходе из строя. Оптимально использовать источники света в 5 Вт с небольшим углом рассеивания, они экономно расходуют электрическую энергию, светят ярко и на дальнее расстояние.

https://www.youtube.com/watch?v=u49EOBuR7BE

Предложенные видео помогут разобраться с особенностями обеспечения освещения мототехники.

Описанные способы позволяют сделать свет и установить фары на мотоблоки самых популярных марок: Нева, МТЗ, Кентавр, Зубр и другие. Ведь большинство из них без штатного освещения.

Изготовление других навесных конструкций

Мотоблок можно оснастить самыми разными полезными приспособлениями – плугом, граблями, всевозможными лопатами, косилками, лыжами, щетками. Желание, понятные схемы и описание работ помогут повторить магазинные аналоги навесных элементов и даже улучшить их, т. к. они будут соответствовать индивидуальным требованиям и условиям.

Так, для обработки земли необходим плуг, способный одолеть целину, поросшую травой, влажный или лежалый грунт. Для его изготовления потребуется стальная пластина толщиной около 5 мм. При помощи вальцов пластину сгибают в цилиндр. Края затачивают болгаркой.

По такому же принципу легко сделать насадку, формирующую борозды. Хорошо, если есть стойки от культиватора. Их можно присоединить к уголку или изготовить две стойки из подручных материалов. Для этого из металлического листа толщиной 1,5-2 мм вырезаются пластины. Размер пластин должен соответствовать глубине и ширине борозды. Крепятся они при помощи болтов к стойкам конструкции. Использовать такую насадку можно для закапывания. Стоит лишь придать пластинам требуемую форму. Они должны быть в виде диска или круга, расположенными под определенным углом. Сверху такие пластины располагаются ближе, чем внизу. За счёт этого диски, вращаясь, раскрывают полости наружу.

Навеска к мотоблоку для сбора клюквы содержит самоходную платформу на гусеничном ходу. На поворотной раме платформы закрепляется заборник. Изготавливается он в виде короба с загнутыми параллельными зубьями. Двигаясь, устройство при помощи тяги из вентилятора захватывает ягоды в короб. Вентилятор работает от двигателя. В коробе устанавливаются винтообразные спирали.

Сорванная клюква тяжелее мусора, поэтому падает на дно ёмкости. Листочки, мелкие соринки, которые попадают вместе с клюквой, вместе с потоком воздуха от вентилятора удаляются через отверстие.

Щетка для мотоблока используется для уборки территории не только от листьев, но и от неглубокого снега. Простота, эффективность и универсальность использования – очевидные достоинства этого навесного элемента. К мотоблоку вертикально крепят вал для щетки. На него поочередно надеваются кольцо и диски со щетками. Диаметр колец – 350 мм. Ширину захвата такой щетки обычно делают не больше одного метра. Так мотоблок сохраняет маневренность и охватывает довольно большую площадь поверхности для очистки.

Длина щетины – 40-50 см, иначе она скоро начнет подминаться и заламываться. Восстановить свойства щетины не получится, только навесить новые диски. Скорость движения мотоблока с навесной щеткой колеблется в диапазоне 2-5 км/час в зависимости от мощности двигателя агрегата.

О том, как сделать плуг к мотоблоку своими руками, смотрите в следующем видео.

Важно ТОП-9 качественных цепных бензопил Олео Мак (Oleo-Mac)

Всем известна поговорка о том, что короля играет свита. Без сопровождения толпы вельмож, советников и грозной стражи любой монарх покажется вам обычным человеком. Точно так же без дополнения в виде навесного оборудования самый дорогой мотоблок – бесполезный кусок металла.

О разновидностях навески для данного вида техники и их возможностях мы поговорим в этой статье.

БЕЗТОПЛИВНЫЕ ГЕНЕРАТОРЫ. Как сделать своими руками (Схемы, Инструкции)

Оригинал взят у geogen_mir в БЕЗТОПЛИВНЫЕ ГЕНЕРАТОРЫ. Как сделать своими руками (Схемы, Инструкции)КАК СДЕЛАТЬ БЕСТОПЛИВНЫЙ ГЕНЕРАТОР СВОИМИ РУКАМИ

Многие хозяева рано или поздно начинают задумываться об альтернативных источниках энергии. Предлагаем рассмотреть, что такое автономный бестопливный генератор Тесла, Хендершота, Романова, Тариеля Канападзе, Смита, Бедини, принцип работы агрегата, его схема и как сделать устройство своими руками.ОБЗОР ГЕНЕРАТОРОВПри использовании безтопливного генератора, двигатель внутреннего сгорания не требуется, поскольку устройство не должно преобразовывать химическую энергию топлива в механическую, для выработки электроэнергии. Данный электромагнитный прибор работает таким образом, что электричество, вырабатываемое генератором рециркулируют обратно в систему по катушке.

Фото — Генератор КапанадзеЭлектрогенераторы бывают двух типов. Двигатель внутреннего сгорания, с поршнем и кольцами, шатуном, свечами, топливным баком, карбюратором, и машина с использованием любительских двигателей, катушек, диодов, AVR, конденсаторами и т.д.Двигатель внутреннего сгорания в бестопливных генераторах заменен электромеханическим устройством, которое принимает мощность от генератора и используя такую же, преобразует её в механическую энергию с эффективностью более 98%. Цикл повторяется снова и снова. Таким образом, концепция здесь заключается в том, чтобы заменить двигатель внутреннего сгорания, который зависит от топлива с электромеханическим устройством.

Фото — Схема генератораМеханическая энергия будет использоваться для приведения в действие генератора и получения тока, создаваемого генератором для питания электромеханического прибора. Генератор без топлива, который используется для замены двигателя внутреннего сгорания, сконструирован таким образом, что использует меньше энергии на выходе мощности генератора.Видео: самодельный бестопливный генератор ГЕНЕРАТОР ТЕСЛАЛинейный электрогенератор Тесла является основным прототипом рабочего прибора. Патент на него был зарегистрирован еще в 19 веке. Главным достоинством прибора является то, что его можно построить даже в домашних условиях с использованием солнечной энергии. Железная или стальная пластина изолируется внешними проводниками, после чего она размещается максимально высоко в воздухе. Вторую пластину размещаем в песке, земле или прочей заземленной поверхности. Провод запускается из металлической пластины, крепление производится с конденсатором на одной стороне пластины и второй кабель идет от основания пластины к другой стороне конденсатора.

Фото — Бестопливный генератор теслаТакой самодельный бестопливный механический генератор свободной энергии электричества в теории полностью работающий, но для реального осуществление плана лучше использовать более распространенные модели, к примеру изобретателей Адамса, Соболева, Алексеенко, Громова, Дональда, Кондрашова, Мотовилова, Мельниченко и прочих. Собрать рабочий прибор можно даже при перепланировке какого-либо из перечисленных устройств, это выйдет дешевле, нежели самому все подсоединять.Кроме энергии Солнца, можно использовать турбинные генераторы, которые работают без топлива на энергии воды. Магниты полностью покрывают вращающиеся металлические диски, также к прибору добавляется фланец и самозапитанный провод, что значительно снижает потери, благодаря этому данный теплогенератор работает более эффективно, чем солнечный . Из-за высоких асинхронных колебаний этот ватный бестопливный генератор страдает от вихревой электроэнергии, так что его нельзя использовать в автомобиле или для питания дома, т.к. на импульсе могут сгореть двигатели.

Фото — Бестопливный генератор АдамсаНо гидродинамический закон Фарадея также предлагает использовать простой вечный генератор. Его магнитный диск разделен на спиральные кривые, которые излучают энергию из центра к внешнему краю, уменьшая резонанс.В данной высоковольтной электрической системе, если есть два витка рядом расположенных, электроток передвигается по проводу, ток, проходящий через петлю, будет создавать магнитное поле, которое будет излучаться против тока, проходящего через вторую петлю, создавая сопротивление.КАК СДЕЛАТЬ ГЕНЕРАТОРСуществует два варианты выполнения работы:ПРОДОЛЖЕНИЕ см. ЗДЕСЬ

Tags: Как сделать свет на мотоблоке без генератора своими руками видео

Как подключается фара к мотоблоку?

Не все мотоблоки комплектуются фарой. Потому делая освещение на мотоблоке своими руками,

нужно определиться с подходящей деталью:

Её можно приобрести в специализированном магазине – это будет узел с готовой системой (катушка освещения, фара, система проводов);
Возможно использовать деталь от старой техники: мопеда, мотоцикла;
Фара к мотоблоку может быть изготовлена самостоятельно.

Подключить фару на мотоблок можно, придерживаясь следующей схемы:

Закрепить тумблер. Место его размещения должно быть практичным и надёжным. Оптимально – рулевая штанга агрегата возле рычага переключающего передачи;
Поставить фару на мотоблок. Для этого изготовители предусмотрели специальное место перед мотором или на рулевой колонке. Стационарный элемент освещения перед двигателем может быстро загрязниться, свет от него направлен только на землю. Потому больше подходит подвижная фара, в которой свет можно направить в определённую сторону;
Протянуть провод. Зачастую это делается от ближайшего источника электропитания. К примеру, 12-вольтовая контрольная лампа масляного давления, которая располагается на рулевом агрегата;
Провод располагается следующим образом: от источника питания к переключателю, от тумблера к фаре на мотоблоке. Все проводки необходимо тщательно примотать к штанге рукояток изолентой или закрепить специальными зажимами.

Предложенные видео помогут разобраться с особенностями обеспечения освещения мототехники.

Вопрос о том, как сделать свет на мотоблоке, приходится решать всем, кто приобрел этот агрегат без штатной фары. Сегодня большинство моделей отечественного и зарубежного производства рассчитаны на работу только в светлое время суток. А те, что имеют встроенный фонарь, не всегда обеспечивают качественное освещение. Фабричная фара освещает узкий сектор перед машиной и быстро загрязняется. В продаже представлены готовые комплекты, которые можно установить на мотоблок Нева, Пахарь, Волгарь, Форза и другие агрегаты отечественного производства. При среднем качестве такие наборы имеют высокую стоимость. Хорошо сэкономить можно, если сделать свет на мотоблок своими руками. С фарой мотокультиватор станет намного функциональнее и удобнее в эксплуатации. Рассмотрим варианты, как подключить фару к мотоблоку.

Как сделать свет от генератора

Самый простой способ сделать освещение на мотоблок – это использовать его «родной» электрогенератор. Некоторые производители мототехники предусматривают такую возможность и потому ставят устройства для вырабатывания электрической энергии с некоторым запасом мощности. Его хватает для обеспечения стабильной работы основных электроприборов мотоагрегата и питания дополнительного электрооборудования, каковым являются указатели поворотов, фара, звуковой сигнал.

Подключить свет от штатного электрогенератора довольно просто:

Электрогенерирующее устройство соединяют проводом с включателем, закреплённым на рулевой колонке;
От включателя разводят проводку на электрооборудование (в нашем случае — это фара);
Провода помещают в гофру, которая будет защищать их от механического воздействия и не позволять им болтаться и мешать вам во время выполнения работ на мотоблоке.

1 Выбор генератора

Мотоблок или мотокультиватор могут оснащаться электрическим генератором. Такой прибор дает возможность подпитывать электрическую лампу освещения или фары, чтобы беспрепятственно работать ночью, или же заряжать аккумулятор. Аккумулятор в агрегате установлен для того, чтобы можно было быстро завести устройство при помощи стартера и далее питать электрические детали.

Автомобильный генератор на двигателе мотоблока

При покупке к мотоблоку генератора, стоит обратить внимание на мощность. При работе мощность прибора должна быть больше установленной нагрузки

А это значит, что если все электрооборудование на агрегате работает, в генераторе не должно быть перепадов напряжения

Мощность генератора не обязательно будет 220 вольт, главное, чтобы мощность была больше необходимой нагрузки. На мотоблок (мотокультиватор) можно поставить тракторный либо автомобильный генератор

А это значит, что если все электрооборудование на агрегате работает, в генераторе не должно быть перепадов напряжения. Мощность генератора не обязательно будет 220 вольт, главное, чтобы мощность была больше необходимой нагрузки. На мотоблок (мотокультиватор) можно поставить тракторный либо автомобильный генератор.

1.1 Установка генератора на мотоблок своими руками

Для самостоятельной установки устройства, необходимо ознакомится с главными частями конструкции:

Шкив, который передает механическую энергию, что поступает от движка, к валу прибора при помощи ремня.
Металлический корпус, состоящий из передней и задней крышек.
Ротор – стальной вал с двумя втулками из стали, между которыми находится обмотка возбуждения. Проводки обмотки соединены с контактными кольцами.
Статор – перемотка, состоящая из набора листов из стали, собранных вместе. Такая деталь выполнена в форме трубы, и именно в ней производится мощность устройства. Деталь можно сделать своими руками.
Регулятор напряжения поддерживает напряжение на одном уровне, в условиях изменения нагрузки.
Щеточный узел – пластмассовый механизм, который помогает устройству правильно работать.

Установить генератор на мотоблок не требует много времени, но это весьма важная деталь для нормальной работы устройства. Конструкцию подключают к мотоблоку с помощью эл. схемы, в которой показаны все необходимые соединения.

1.2 Электрическая схема

Если неправильно подключить электрическую схему может выйти из строя обмотка генератора. Такой прибор можно подключить двумя проводками. Электронный блок имеет четыре провода, два из которых синие, именно они подключают преобразователь энергии. Остальные два провода – красный и черный. Красный провод – это выход напряжения, он питает фары, сигнал и остальные электроприборы. А еще им пользуются, чтобы зарядить аккумулятор. Черный провод подводят к массе силового устройства. Подключение устройства можно произвести своими руками.

Схема соединений для проверки генератора

Генератор производит эл. энергию, которая поступает на выпрямитель в электрическом блоке. Блок имеет уравнитель напряжения и регулятор тока. Эти приборы нужны для того, чтобы не менялось напряжение, независимо от производительности устройства.

Регулятор тока контролирует его количество, что попадает в аккумулятор. Движок включается и передает крутящийся момент ротору посредством ремня. Деталь начинает вырабатывать напряжение в электрический блок. Запуск мотора уменьшил емкость аккумулятора, поэтому все электрические детали будут получать питание от электрического блока.

Варианты установки фар своими руками

После изготовления фары и подготовки инструментов переходят к установке света на мотоблок.

Выбор источника электричества является одной из главных задач при самостоятельном монтаже фары

Пошаговая инструкция для выполнения:

Провести проводку от источника электричества до фары, проверить работоспособность системы и яркость света.
Установить коммутатор в удобном для использования месте, после чего интегрировать его в цепь питания фары. От кнопки к освещению идет всего один провод.
На заключительном этапе выключают электропитание и переходят к монтажу защитных элементов, гофры, а также закреплению всех деталей на технике. Без термоусадки и дополнительных средств освещение может повредиться или выйти из строя.

От генератора

Большинство производителей делает мотоблоки с электрогенераторами с достаточной мощностью для штатной работы техники и подключения освещения. Если оборудование слабое, можно заменить генератор на более подходящий тип.

Без генератора и аккумулятора можно подключить освещение самостоятельно

Пошаговая инструкция по установке:

присоединить к контактам генератора провода, причем один из них должен быть подключен через кнопку;
провести проводку от генератора и выключателя к осветительному прибору и проверить работу системы;
зафиксировать фару на раме и использовать защитные элементы для предотвращения попадания влаги и повреждений.

Самостоятельно можно подключить освещение без генератора и аккумулятора, но для этого потребуется фара с независимым источником питания.

От зажигания

Альтернативный вариант света на мотоблок своими руками без генератора – подключение к контактам зажигания. Каждый раз после старта двигателя будет появляться питание и светиться установленная фара. Главный недостаток – невозможность выключить оборудование, пока не заглохнет мотоблок.

Рассматривая варианты того, как поставить фару на мотоблок от зажигания, думают об удобстве использования освещения. Необходимо продумать дополнительные элементы, которые позволят отключать свет при стоянках независимо от состояния техники.

Подключение к контактам зажигания — альтернативный вариант света на мотоблок
