Стол для циркулярной пилы своими руками

Требования к конструкции

Опытные умельцы готовы создать стол для циркулярки своими руками без каких-либо методик либо чертежей. Однако определённые условия все же необходимо учитывать.

К числу неотъемлемых требований принадлежат:

• жёсткость (стабильность) системы;
• ровная, гладкая плоскость стола;
• безопасное закрепление пилы;
• присутствие ограждения от разрезающего диска;
• свободный допуск к кнопкам запуска и приостановки работы.

Наличие разных функций зависит от условий работы и пожеланий специалиста. К ним принадлежит умение осуществлять высококачественный продольный и поперечный напилы.

Стандартные изделия, которых в торговых центрах сотни, сделаны из нержавеющей стали. Это прекрасный материал, но далее рассматривается производство стола под пилу из древесины.

Какой двигатель выбрать, чтобы сделать циркулярку

Каждый хозяин хотел бы в гараже, на даче, в частном доме или при ремонте городской квартиры иметь устройство для работы с пиломатериалами. Но даже ручная дисковая пила стоит от 10 000 рублей. В этой статье речь пойдет о том, как изготавливается циркулярка из двигателя от стиральной машины, отслужившей срок. Такая самодельная электропила, собранная своими руками в домашних условиях, способна распускать доски пятисантиметровой толщины. При этом весит чуть больше 20 килограммов и легко перевозится в багажнике машины.

Циркулярная пила всегда пригодится в хозяйстве: на даче или в частном доме. Но не каждому по карману хороший дорогой инструмент, а дешевый аналог быстро выходит из строя. Выход из ситуации – изготовить циркулярную пилу своими руками. Например, можно ее сделать из двигателя от старой стиральной машины-автомат, который и выбросить жалко, и место занимает.

Рабочий мотор от стиральной машины-автомат не должен пылиться в гараже. Даже домашний мастер может найти ему применение. Мы расскажем, как изготовить самодельную циркулярку из двигателя стиральной машины.

Такой инструмент поможет напилить дров, освоить столярные работы

Однако будьте внимательны: неосторожное пользование самодельным станком может привести к неприятным последствиям. Поэтому, прежде чем браться за работу, вы должны быть полностью уверены в своих силах. Для диска размером 350 мм понадобится 1 кВт энергии для запуска

Диск диаметром 170 мм потребует около 500 Вт. Поэтому можно поставить мотор от старой стиралки

Для диска размером 350 мм понадобится 1 кВт энергии для запуска. Диск диаметром 170 мм потребует около 500 Вт. Поэтому можно поставить мотор от старой стиралки.

В стиральной машине оборотами управляет таходатчик, который контролирует модуль управления. Но к циркулярке невозможно подключить модуль, поэтому установите регулятор напряжения. Используйте схему подключения для правильной установки мотора.

Вы разобрались, какой двигатель нужен и как его подключить. Теперь рассмотрите схему конструкции циркуляционной пилы.

Основная нагрузка будет на подвижных элементах. Это:

• вал пилы и электромотора;
• шкив двигателя и вала пилы;
• ремень привода.

Рассмотрим особенности каждого из них:

1. Ремень привода не обязательно брать из стиральной машины, можно использовать другие ремни. Главное – чтобы у них были зазубрины, как у ремня клиновидного типа.
2. На малом шкиве нужно сделать проточные борозды. За них будет цепляться ремень во время работы, что позволит избежать проскальзывания.
3. На большой шкив приваривается диск большего размера, который не даст ремню соскочить.
4. Для крепления дисковой пилы используют вал, куда она насаживается, а также шайбу и гайку, которыми закрепляется. Рекомендуется подобрать или взять этот комплект с заводской установки, чтобы диск был максимально надежно закреплен.

Создавая конструкцию, нужно учитывать, что рассчитана она на трехсотый диск. Конечно, сделанный своими руками циркулярный станок подходит только для бытового использования. Поэтому старайтесь не перегружать двигатель.

Зачастую такие станки хранятся во дворе, на улице, поэтому защитите электрическую часть от попадания влаги.

Станина изготавливается из металлического листа толщиной 3 мм. Перед тем, как сделать раму, подготовьте металлический уголок на 30 мм.

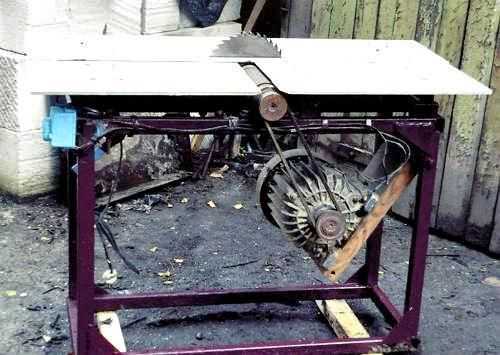

Как показано на фото выше, мастер установил раму в самодельные стойки из труб. Теперь есть возможность регулировать высоту устройства. Однако рекомендуется выполнять цельную раму, сваривая куски уголка между собой. Сильная вибрация со временем расшатывает крепления болтов и прочих элементов.

Предлагаем ознакомиться: Не включается стиральная машина Занусси причины

Учитывайте, что мини-циркуляционная пила отличается по габаритам. Она намного меньше обычной и может поместиться при хранении в кладовке.

Стиральная машина — это полезная вещь в домашнем хозяйстве. Однако со временем устройство выходит из строя. В стиральной машине есть элемент, который не должен просто так валяться в гараже – это мотор. Из него делают отличную циркулярную пилу.

Процесс изготовления: пошаговая инструкция

Разметка места крепления пилы к столу

Разметка и крепление ребер жесткости

Столешница под циркулярную пилу в готовом виде

Чтобы сделать качественное сооружение необходимо соблюдать некоторые советы. Процесс состоит из нескольких шагов, представленных в таблице.

Шаги	Описание
1	Брусок со всех сторон следует подровнять при помощи рубанка. Затем из него собирается каркас будущего стола. В каждой из сторон столешницы нужно просверлить несколько отверстий по 5 мм. Дополнительно по одному сквозному выполняется для ножек изделия.
2	В царгах выполняются по несколько отверстий аналогичного диаметра. В ножках выполняют по одному сквозному. Диаметр остается прежний, 5 мм.
3	Приступайте к установке шкантов в столешницу. Перед этим они покрываются столярным клеем. Сверху помещают ножки и царги. При наличии струбцин со стяжками изделие следует крепить при помощи их. Когда клей полностью просохнет нужно скрепить царги и ножки, используя специальные крепежи из металла. Дополнительно следует стянуть саморезами. Добавить сооружению надежности и прочности можно, воспользовавшись уголками. Они станут элементом дополнительного крепления, придадут изделию устойчивости. Для короткой стороны достаточно 2 штук, а для длинной подойдут 3.
4	Следующий шаг предполагает закрепление пилы на изделии с внутренней стороны. Есть несколько методов осуществить задачу. Для закрепления подойдут болты М4 или бруски с саморезами. Первый случай отличается быстротой и надежностью. Второй метод не предполагает дополнительных отверстий, что избавляет от необходимости сверления. Нужно проделать выпил в брусках, ширина которого равна габаритам площадки пилы. Далее саморезы и бруски с обеих сторон скрепляют оборудование и столешницу
5	После установки пилы понадобится еще брусок большего размера. Его, используя саморезы, закрепляют на основании конструкции. Прикручивание осуществляется на отметках, сделанных при выставлении платформы в ровное положение. Указанные манипуляции помогут, снимая пилу, возвращать ее обычно быстро без поиска разметок
6	Диск пилы устанавливается на положенное место. Основа пропиливается для получения продольного отверстия. Затем изделие нужно перевернуть
7	Затем начинают изготовление параллельного упора. От фанеры отпиливаются две полоски. Их длина должна совпадать с шириной стола. В среднем эти габариты равны 10 см. Углы следует скруглить
8	Полученные полосы шлифуются. Их нужно скрепить под углом саморезами. Внутрь следует прикрутить уголок из металла
9	Если нужно закрепить на основе упор и сооружение будет использоваться часто, следует прикрепить направляющую так, чтобы она находилась перпендикулярно диску. Прикрепите ролик на нижней части. Это позволит ему двигаться.

Крепление ножек к столу

Крепление пилы к столешнице

Фиксирование пусковой кнопки

Конструкция выполнена и готова к использованию

При выполнении описанных манипуляций важно помнить о соблюдении мер безопасности. Касается и любых манипуляций с дисковой пилой. Регулярно проверяйте положение стола и его крепость

Конструкция должна быть устойчивой, без расшатывания

Регулярно проверяйте положение стола и его крепость. Конструкция должна быть устойчивой, без расшатывания.

Пример изготовленного рабочего стола для циркулярной пилы

Вариант стола для ручной циркулярной пилы с механизмом подъема

Сначала убедитесь в надежном закреплении пилы, только потом включайте ее. Нельзя держать материал распила руками. Это поможет избежать попадания древесины в лицо, когда начнут отскакивать сучки. Дополнительно рекомендуется при работе использовать специальные защитные очки.

Для безопасности обязательно используйте защитные очки

Указанные простые советы помогут избежать травматизма на рабочем месте.

Что необходимо для создания

Чтобы приступить к работе, необходимо тщательно подготовиться.

Материалы и инструменты

Для самодельного стола потребуется прочное металлическое или деревянное основание. Некоторые мастера предпочитают делать столы из алюминия, стали.

Работать с большими объемами древесины обычной циркуляркой сложно, поэтому ее лучше установить на стол.

Важно! Древесину обязательно обрабатывают специальным средством, которое обладает антисептическим составом, чтобы предотвратить процессы гниения. Материалы, которые потребуются в процессе работы:

Материалы, которые потребуются в процессе работы:

• основа, толщина которой не меньше 22 см;
• брусья для усиления и изготовления опоры (можно использовать обрезную доску в количестве 5 штук);
• деревянные шканты, размером в 10 см (для работы потребуется 12 штук и больше);
• столярный клей;
• крепежи из металла (не меньше 4 штук, а точное количество зависит от габаритов и длины стола);
• металлические уголки в количестве 10 штук;
• саморезы.

Перед работой нужно подготовить инструменты. Для отметок берут карандаш или маркер, метр, рулетку, электрический лобзик, фрезер ручной модели. Чтобы обработать дерево, потребуется шлифовальная машина, наждачная бумага разного уровня зернистости, которая убирает зазубрины.

Современный электролобзик оснащается встроенным средством защиты, электронными регулировками скорости, гасителями уровня вибрации и шума.

Также необходим рубанок, дрель и шуруповерт. Материалы и инструменты готовят заранее, располагают на рабочем месте.

Дело пойдет куда легче, если пользоваться шуруповертом.

Определение дизайна и конструкции

Чтобы выбрать дизайн, необходимо определиться с материалом основания. Для деревянных столешниц подходят листовые породы деревьев, которые отличаются устойчивостью к процессам гниения при правильной антисептической обработке. В основании делают специальное отверстие под диск.

Стол для дисковой пилы можно соорудить самостоятельно, точно придерживаясь определенной схемы.

Для деревянного основания используют крепкую станину из четырех козлов, досок размером в 50х150 мм. Она должна быть устойчивой для обеспечения безопасности. Для работы не подходят кривые или гнутые листы металла, потому что существует высокая вероятность получения травмы.

Сооружение собственными руками элемента позволяет сделать пилу максимально подходящей под индивидуальные условия.

Можно сделать простую конструкцию или оснастить ее расклинивающим ножом съемной конструкции. Дополнительно выполняют дисковую защиту, чтобы рабочая стружка не летела на человека, который будет работать за столом. Чтобы делать распил под углом, необходимо добавить детали для регулирования наклона диска.

Можно подогнать изделие по нужному размеру, распределить все так, чтобы удобно было именно вам.

Для циркуляции делают направляющую каретку стола. Она включает в себя следующие элементы:

• направляющие брусья;
• фанеру;
• пропил;
• бортики для надежного упора;
• планка съемной конструкции.

После выбора дизайна конструкции, необходимо сделать чертежи стола для дисковой пилы своими руками.

Собственноручно созданная модель будет единственной в своем роде, что делает ее уникальной.

Чертежи и схемы

Обратите внимание! Чертеж нужен для предотвращения ошибок в процессе работы. В первую очередь делают расчет размеров, чтобы перенести их на картон

В нем делают отверстие, которое должно подойти к габаритам пилы. Перед созданием чертежа и схемы нужно купить режущий инструмент. Универсальные отверстия в этой конструкции не предусматриваются, потому что они не смогут обеспечить максимальную устойчивость, безопасность и выдержку больших нагрузок

В первую очередь делают расчет размеров, чтобы перенести их на картон. В нем делают отверстие, которое должно подойти к габаритам пилы. Перед созданием чертежа и схемы нужно купить режущий инструмент. Универсальные отверстия в этой конструкции не предусматриваются, потому что они не смогут обеспечить максимальную устойчивость, безопасность и выдержку больших нагрузок.

Сделать стол для циркулярной пилы вполне по силам каждому мастеру.

Можно оставить немного дополнительного места для инструмента или деревянных заготовок. Подходящие габариты: 120х120 см.

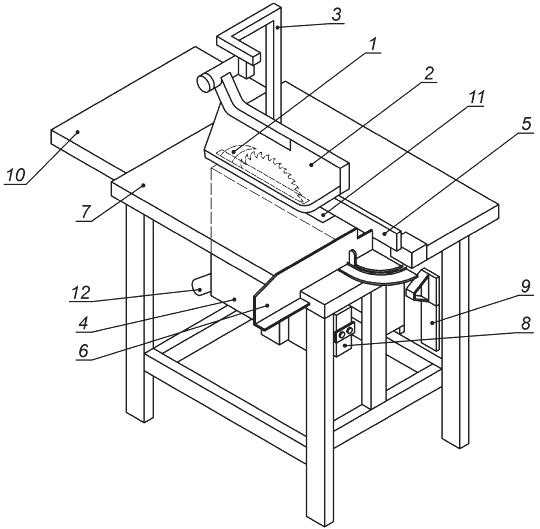

Пример чертежа столика для циркулярной пилы:

Сложностей в процессе не возникнет, если тщательно изучить вопрос.

Схема с подробным описанием и размерами:

Стол изготавливают с учетом того, что ручной инструмент будет установлен и закреплён на столе, превратившись при этом в стационарное оборудование.

Особенности

Конструкция стола состоит всего лишь из двух элементов:

• ножек;
• столешницы.

По желанию, мастера могут дополнить изделие:

• выдвижными ящиками;
• полками;
• стеллажами.

Важно: циркуляционная пила крепится под столом, на столешнице располагается только ее диск. Отверстие для пилы должно быть слегка больше диска

Таким образом, опилки не будут засорять механизм. Такой мебельный предмет должен быть достаточно прочным и надежным. Имейте в виду, чем больше мощность пилы, тем выше будет нагрузка на поверхность стола.

К преимуществам самодельного стола для циркуляционной пилы также можно добавить:

• комфорт и удобство в работе;
• экономию денежных средств;
• высокую производительность труда;
• возможность сделать изделие, исходя из личных потребностей и особенностей мастерской.

Особенности конструкции

Конструктивно самодельный распиловочный стол выглядит достаточно просто. Станок состоит из опорной рамы для крепления двигателя, привода и рабочего стола с прорезью для отрезного диска. Конструкция снабжена упорами для направления детали и защитным экраном, препятствующим попаданию стружки, а также повышающим безопасность работы.

Обязательные требования к столу пилы:

• жесткая и устойчивая конструкция;
• гладкая столешница;
• поддержка безопасного диска;
• ограждение, защищающее оператора станка (стол);
• легкий доступ к устройству управления (кнопки запуска и остановки).

Оборудование должно быть установлено на раме, опирающейся не на сплошные листы, а на ножки. Это повышает удобство работы, но делает стол пилы менее устойчивым. Для повышения прочности каркас может быть изготовлен из металла или усилен металлическими элементами. Безопасность гарантирует не только защитный экран, но и крепление диска на нижней (внутренней) стороне. Дополнительные требования зависят от деталей работы: вспомогательные элементы помогают точнее обрабатывать детали, резать более длинные доски и толстые бревна.

Изготовив стол для пилы своими руками, можно получить ряд преимуществ – от снижения затрат до возможности изменить конструкцию так, как нужно мастеру. При желании часть деталей можно заменить на более выгодные, использовать оставшиеся от ремонта или строительства материалы. Единственным недостатком циркулярной пилы, самостоятельно закрепленной на станке, является снижение точности позиционирования заготовок. Но этот момент еще во многом зависит от мастерства самого исполнителя.

Жесткая и стабильная конструкция

Гладкая поверхность стола

Безопасное крепление диска

Ограждение, защищающее оператора станка (стол)

Торцовка из разного металлолома

станина торцовки выполнена из металла

Это довольно тяжелая торцовка на стационарном металлическом столе. Чтобы управлять ею, придется прикладывать некоторые усилия. Но в итоге пильный механизм перемещается плавно, без рывков, торцевание своими руками проводится легко.

• мощность электродвигателя — 2,2 кВт;
• обороты диска — 2800;
• глубина пропила 80 мм.

Необходимые для сборки материалы и инструменты:

• электродвигатель мощностью 900 Вт;
• металлический лист;
• металлический уголок;
• швеллер;
• шарнирная группа;
• мощная пружина;
• болгарка;
• сварочный аппарат;
• напильник.

Станина выполняется из регулируемых опор, металлического уголка и стоек от старой кровати. Рабочая поверхность — металлический лист как поверхность стола, в котором прорезаем отверстие, края своими руками обрабатываем напильником.

• Маятниковая стойка для пилы сваривается из швеллера, установленного на лист металла, ее высота составляет около 80 см.
• Подставка для электромотора делается в форме подвижной металлической плиты, установленной на шарниры. При монтаже электромотора используют пружину в качестве стабилизатора. Тогда можно обойтись без маятника и ремней.
• Ремни натяжения регулируются обычным откидным болтом, маятник для механизма выполняется также из металла.
• В качестве исполнительного инструмента на торцовку устанавливается диск диаметром 420 мм.

Торцовочная пила это достаточно опасное оборудование, собирая ее своими руками, необходимо позаботиться о защитных коробах и кожухах. Ведь погрешностей при работе самодельного оборудования значительно больше, чем заводского.

Ручной вариант из болгарки

Ручная циркулярная пила своими руками проще всего получается, если на хозяйстве уже есть болгарка. Достаточно внести всего два простых усовершенствования: скользящий упор и осевую рукоятку.

Скользящий упор – два куска мелкого металлического уголка, расположенных по обе стороны от рабочего органа: диска с зубьями, установленного вместо абразивного круга. Зазор – 3-4 мм с каждой стороны. Горизонтальные кромки уголков нужно закруглить снизу, чтобы не цеплялись за обрабатываемую деталь. Уголки нужно соединить поперечными связями спереди и сзади. Для этого подойдут болты с гайками, а нужный зазор даст пакет шайб.

На корпус болгарки надеваем хомут из металлической ленты; винтовая стяжка хомута располагается снизу. К ней жестко крепится сложенная вдвое полоска жести или оцинковки с отверстием под задний болт скользящего упора. Таким образом упор закрепляется сзади. Можно хомут с задней стойкой упора выполнить как одно целое, но толщина полоски металла при этом должна быть не менее 1 – 1,5 мм. Перекладывая обеспечивающие зазор шайбы, добиваются одинаковых зазоров между рабочим органом и боковинами упора.

В корпусе редуктора болгарки делаем два — четыре отверстия с резьбой под мелкие болты (М3 – М5). Редуктор нужно сначала разобрать и определить по месту, где можно сверлить. Отверстия эти нужны, чтобы прикрепить самодельную осевую рукоятку. При использовании штатной боковой рукоятки болгарки сделать ровный пропил будет трудно даже физически крепкому мужчине со стойкими трудовыми навыками.

Осевую рукоятку выполняем из металлической трубки или прутка в виде направленного вверх вперед рога либо поперечной скобы шириной в ладонь с некоторым запасом. Концы, которыми она будет крепиться к редуктору, НЕ расплескиваем и сверлим в них отверстия под крепежные болты. Если крепежные концы расплескать, рукоятка будет гнуться от усилий во время работы.

Если рукоятка в виде рога, дальний его конец расплескиваем в горизонтальной плоскости и сверлим в нем отверстие под ось 4-6 мм с запасом, т.е. 6-10 мм. Если рукоятка – скоба, под ней, в те же отверстия в редукторе, крепим торчащий вперед кусок прутка или трубки, а конец его расплескиваем и сверлим в нем отверстие, как указано выше. Разумеется, между прутком и скобой должно быть достаточное для удобства работы расстояние – 100-150 мм.

Теперь берем кусок стального прутка 4-6 мм. Это будет регулировочная штанга. Один ее конец изгибаем в виде петли, слегка расплескиваем и отверстие досверливаем под передний болт упора. Подбирая шайбы на переднем конце упора, добиваемся равномерной ширины зазора по всей его длине. При штанге 6 мм понадобятся, скорее всего, лишь две тонкие шайбы, по одной с каждой стороны.

На «хвосте» штанги нарезаем резьбу. Резьбовый «хвост» войдет в отверстие на рукоятке, описанной в предыдущем параграфе. На него заранее наворачивают одну гайку, а после сборки – вторую. Отпуская и подтягивая гайки поочередно, можно регулировать глубину пропила. Все, ручная циркулярная пила готова к работе.

Необходимый материал и сборка стола для ручной циркулярной пилы

Раскрой циркулярной пилой.

Для изготовления стола можно взять следующие материалы:

• фанеру толщиной 20-50 мм;
• оргстекло;
• плиты стеклотекстолита.

Выбирая пилы в магазине, покупатель часто обращает внимание на глубину погружения данного прибора, что означает максимальную толщину обрабатываемого материала. Необходимо предполагать, что использование ручной пилы не по назначению будет отбирать примерно 1 см распиловочной толщины. Проверка циркулярной пилы

Проверка циркулярной пилы.

Если предполагается, что изделия будут громоздкими, например, длиной больше 2,5 м, то стол придется укреплять дополнительными ножками.

Циркулярный стол имеет несколько особенностей в своей сборке. Заготовка для крышки стола должна быть описана отдельным пунктом.

Итак, для столешницы делаются ножки из той же фанеры, но большей толщины. Для ее закрепления делают фиксаторы вдоль стола или накрест. Это позволит столу быть более жестким. На устойчивость будет влиять правильно подобранная длина ножек, место установки.

Стол может иметь различные размеры, эти параметры мастер определяет самостоятельно. Например:

• крышка 70х80 см;
• высота 110 см.

Стол для торцовочной пилы своими руками

Опорный стол, на котором можно выполнять торцовку различных материалов посредством установки торцовочной пилы, можно прибрести в магазинах строительного инструмента, где представлен широкий ассортимент подобных изделий. Но иногда бываю случаи, что нет возможности купить то, что именно нужно для процесса выполнения работ, тогда встает вопрос, а как сделать его самостоятельно.

Изначально нужно ответить на несколько вопросов, от которых зависят параметры сооружаемого изделия и материал, который будет использован, это:

1. Где он будет установлен.
2. Каким образом будет выполнено закрепление на полу или иной поверхности.
3. Какой материал и каких геометрических размеров предстоит обрабатывать.
4. Какой тип, способ крепления и геометрические размеры у торцовой пилы, которую предстоит устанавливать на изготавливаемый стол.

Особенности конструкции

Конструктивно самодельный распиловочный стол выглядит достаточно просто. Станок состоит из несущей рамы для крепления мотора, передаточного узла и рабочего стола с прорезью для режущего диска. Конструкция оснащается упорами для направления заготовки и защитным экраном, предотвращающим попадание стружки, а также повышающим безопасность работы.

Обязательные требования к распилочному столу:

• жесткая, устойчивая конструкция;
• гладкая поверхность столешницы;
• безопасное крепление диска;
• ограждение, защищающее оператора станка (стола);
• легкий доступ к управляющему устройству (кнопкам пуска и остановки).

Оборудование должно устанавливаться на каркасе, опирающемся не на сплошные листы, а на ножки. Это повышает удобство работы, хотя делает пильный стол менее устойчивым. Для повышения стойкости станину можно сделать из металла или укрепить металлическими элементами. Безопасность обеспечивается не только защитным экраном, но еще креплением диска с нижней (внутренней) стороны. Дополнительные требования зависят от особенностей работы — вспомогательные элементы помогают точнее обрабатывать детали, распиливать более длинные доски, а также толстые бревна.

Делая пильный стол своими руками, можно получить целый ряд преимуществ — начиная от снижения затрат до возможности изменить конструкцию так, как это нужно мастеру. При желании можно заменить часть деталей более выгодными по стоимости, использовать материалы, оставшиеся от ремонта или строительства. Единственный минус циркулярной пилы, самостоятельно закрепленной на станке, — снижение точности позиционирования заготовок. Но этот момент еще во многом зависит от мастерства самого исполнителя.

Жесткая, устойчивая конструкция

Гладкая поверхность столешницы

Безопасное крепление диска

Ограждение, защищающее оператора станка (стола)

Подготовка к работе

Прежде чем приступить к работе, необходимо определиться с необходимым набором инструмента и материалов, которые понадобятся в процессе работы.

Для работы будут использованы следующие инструменты:

1. Циркулярная пила или можно использовать распиловочный лобзиковый станок.
2. Шуруповерт.
3. Шлифовальный станок.
4. Болгарка (Угло-шлифовальная машинка).
5. Электролобзик.
6. Ручной инструмент: молоток, карандаш, угольник.

В процессе работы также понадобятся следующие материалы:

1.  ЛДСП.
2. Фанера.
3. Массив сосны.
4. Стальная трубка с внутренним диаметром 6-10 мм.
5. Стальной стержень с наружным диаметром 6-10 мм.
6. Две шайбы с увеличенной площадью и внутренним диаметром 6-10 мм.
7. Саморезы.
8. Столярный клей.

Стационарный станок

Если мастер мечтает заняться деревообработкой серьезно, то путь у него всего один — изготовление полноценной циркулярной установки. Создание такого агрегата отнимет больше сил и времени, но в процессе его эксплуатации он окупит все затраты. Единственное требования — продуманный чертеж, поэтому лучше пользоваться готовыми схемами, которые можно немного «подогнать» под свои условия.

Станина

Это основа для любого станка — рама, на которой крепятся все основные элементы конструкции. Она обязана быть устойчивой и надежной, поэтому оптимальный материал один — это непревзойденный металл. Лучшие варианты — толстостенный уголок или такая же профильная труба. Для скрепления деталей стационарного станка обычно используют сварку. Если планируется разборная конструкция, то можно допустить использование болтового соединения, однако в этом случае крепление «крепким» назвать будет трудно: потребуется постоянная его проверка.

Столешница

И здесь металл — тоже фаворит. Лучшими материалами будут сталь или алюминиевые сплавы. Возможный вариант — толстая фанера, которую оббивают листовым железом. Идеальная столешница для любого деревообрабатывающего станка обязана иметь гладкую поверхность, уметь противостоять трению, выдерживать вес до 50-60 кг легко, без малейших намеков на прогиб.

В ней делают отверстие для диска. Есть два варианта, которые используются в случае с циркуляркой:

• пропил делают в цельном листе;
• столешницу собирают из двух полотен.

Второй способ предпочтителен для металлической столешницы, так как в домашних условиях вырезание паза — операция достаточно сложная. К столешнице крепят параллельный упор. В этой роли нередко используют удобный металлический уголок. Для его крепления также делают отверстие. Альтернатива — надежные и мощные струбцины.

Мотор

Выбор двигателя для будущей циркулярки зависит от того, какие пиломатериалы планируют не ней обрабатывать. Если будут использоваться диски, имеющие диаметр 150-170 мм, то для них хватит агрегата, мощность которого составляет 0,5 кВт. Для дисков крупнее (от 350 мм) подойдет двигатель посерьезнее — как минимум в 1,1 кВт.

Если циркулярный станок будет находиться вне помещения (например, на улице под навесом), то можно использовать даже бензиновый двигатель, имеющий небольшую мощность. Есть возможность сделать его съемным.

Передача вращения

Лучший привод для циркулярки — клиноременная передача. В этом случае используют 2 шкива: первый на двигателе, второй — на вале привода. Причины такого выбора — безопасность и удобство: в случае небольшого ЧП ремень будет просто проскальзывать, оповещая мастера о необходимости выключить устройство.

Шкивы, имеющие разные кольцевые проточки (ручьи) или диаметры, дают шанс легче регулировать обороты диска, что позволяет найти оптимальный режим для обработки разной древесины. Вал, на который передается вращение от ротора, своими руками изготовить практически невозможно, поэтому данную деталь приходится покупать или заказывать у токаря. Подшипники, использующиеся для установки вала, обязаны быть закрытыми, в противном случае срок их службы будет недолог.

Маятниковая подвеска

Тот, кому не в диковинку работа с металлом, сможет сделать циркулярку, имеющую особенность, — маятниковую подвеску двигателя. Ее удобство заключается в том, что вал, двигатель и режущий диск располагаются в одной общей раме.

Одна ее сторона крепится шарниром к станине, вторую удерживает винт, который можно регулировать, если нужно изменить высоту выхода диска. Преимущество этой системы — возможность использования дисков разных размеров, простота регулировки высоты распила.

Простая циркулярка своими руками может быть изготовлена из различных инструментов, однако лучший вариант — стационарная модель, оснащенная мощным двигателем. С другой стороны, выбор модели полностью зависит от мастера, от планируемых заготовок-«фаворитов» и объемов работ.

С самим процессом можно познакомиться поближе, если посмотреть это увлекательное видео:

Материалы

При сборке стола для распила из ДСП своими руками следует соблюдать оптимальный баланс между функциональностью, безопасностью, затратами времени и средств. Добиться этого можно, подобрав детали и материалы с нужными параметрами. Уменьшить затраты получается, задействовав старые детали других конструкций — мебели, каркасов деревянных домов и хозпостроек.

Столешница

Главные требования к пильному столу — устойчивость к сильной нагрузке, ударам и вибрации. Столешница должна быть достаточно гладкой для перемещения, не прогибаться под весом от 50 кг. Подходящими вариантами могут стать:

1. Металл (сталь или дюралюминий) толщиной 3–5 мм. Преимущества металлических столешниц — высокая прочность, почти неограниченный срок службы, недостатки — большой вес, приличная стоимость.
2. ЛДСП или влагоустойчивая фанера толщиной не менее 2 см. Стоимость такого варианта будет самой выгодной, однако прочность заметно снижается.
3. Текстолит толщиной 15–20 мм. Материал получается более прочным по сравнению с фанерой, но уступает металлу. По стоимости текстолитовые столешницы тоже находятся между металлическими и фанерными листами.

Не рекомендуются в качестве материала для столешницы пластик, древесно-стружечная плита или ОСП. Конструкция, изготовленная из этого сырья, будет неустойчивой к вибрации от пилы. Делать стол полностью из натурального дерева можно — но слишком дорого.

Металл

ЛДСП

Текстолит

Станина

В основании стола для распиловки досок могут стоять деревянные брусья, закрепляемые под крышкой для повышения жесткости. Элементы с сечением не меньше 5 х 5 см размещают, отступая на 50–90 мм от края столешницы. Для распиловочного стола рекомендуется выбирать бруски из твердых пород дерева — бука, граба, дуба. Преимущества дерева — невысокая стоимость, простой монтаж с помощью саморезов. Недостатки — меньшие прочность и срок службы, высокая вероятность возгорания.

Верхнюю часть каркаса стола для распила ДСП и других материалов часто делают своими руками из тех же листов, которые выбрали для столешницы. Для ножек деревянной конструкции рекомендуется использовать брус, закрепив его с помощью металлических уголков. Плюсы и минусы опор из дерева аналогичны особенностям сделанной из того же материала станины.

Основой стола для раскроя и распиловки досок может стать металл. Устойчивость повышается при выборе металлических уголков или швеллеров со сторонами 25–50 мм. Для экономии их покупают в пунктах приема металлолома или заменяют профильными трубами. Детали каркаса соединяются сваркой. Использование болтовых соединений не рекомендуется из-за возможности раскручивания под действием вибрации. Причины выбора металлической станины — максимальная прочность, надежность, простой уход. Минусы — высокая стоимость, необходимость использования сварочного аппарата.

Металл

Деревянные брусья

Фанера

ЛДСП

Сначала изготовьте панели для платформы

1.
Выпилите по указанным в «Списке материалов» размерам верхнюю и нижнюю панели А. Разметьте центры четырех отверстий с цековками для фланцевых гаек на нижней стороне верхней панели (рис. 1и 2).Сделайте цековки и просверлите отверстия, затем вставьте фланцевые гайки М6.

Пользуясь комбинированным угольником, измерьте высоту столика торцовочной пилы, стоящей на ровной поверхности.

2.
Для определения ширины боковых опор-ручек В измерьте высоту столика торцовочной пилы (фото А).В нашем случае этот размер

равен 90 мм. Затем выпилите опоры-ручки указанной длины и придайте им ширину в соответствии с измерениями.

3.
Чтобы сделать в опорах-ручках прорези 25 x 190 мм, разметьте центры 25-миллиметровых отверстий (рис. 1).Сверлом Форстнера сделайте отверстия, подложив снизу обрезок для предотвращения сколов. Завершите формирование прорезей, выпилив лишний материал между отверстиями электролобзиком. Затем отфрезеруйте 6-миллиметровые скругления по краям прорезей с обеих сторон.

4.
Приклейте боковые опоры-ручки В к верхней стороне верхней панели А (рис. 2).Просверлите отверстия и вверните шурупы.

Согнув визитные карточки вокруг обоих концов трубы, прижмите среднюю направляющую рейку С и прикрепите ее шурупами к панели А.

5.
Выпилите трубные направляющие С. Приклейте две из них к верхней стороне нижней панели А, выровняв по краям (рис. 1),зафиксируйте струбцинами, просверлите монтажные отверстия и вверните шурупы. Для крепления средних и внутренних направляющих подготовьте отрезки 3/4-дюймовых труб (для расширений) длиной 1085 мм. Используя трубы и прокладки из тонкого картона (подойдут визитные карточки), расположите и установите средние направляющие (фото В)и проделайте то же самое для монтажа внутренних направляющих. Прокладки обеспечат зазор, необходимый для свободного скольжения труб между направляющими.

6.
Нанесите клей на верхнюю сторону трубных направляющих С и прижмите струбцинами верхнюю панель А/В к нижней А/С, выровняв их края.

Безопасность при использовании

Имейте в виду, работа с циркуляционной пилой — дело опасное. Чтобы не травмироваться во время рабочего процесса, необходимо постоянно следить за положением пильного стола, его крепостью и устойчивостью.

Каждый раз, прежде чем включить оборудование, проверьте насколько крепко оно закреплено на своем месте.

Внимание: держать материал распила руками во время работающей пилы строго запрещено. В противном случае можно повредить пальцы.

Чтобы в глаза не попадали отскакивающие частицы дерева, работать рекомендуется в защитных очках

Чтобы в глаза не попадали отскакивающие частицы дерева, работать рекомендуется в защитных очках.

Совет: в мастерской вам также могут пригодиться фрезерный, сварочный или откидной стол, простой стол из досок или поддонов, и, конечно же, личный шкаф для инструментов.
