Штангенглубиномер

Для каких измерений применяют?

Как следует из сказанного выше, назначение штангенглубиномера – измерение глубины элементов деталей посредством ввода торца штанги в паз или канавку. Нужно, чтобы конец штанги легко входил в исследуемую область и плотно прилегал к поверхности детали. Поэтому штанги изготавливают из сплава повышенной твёрдости, а для сложных пазов и узких скважин используют особые вставки – измерительные иглы и зацепы – из тех же материалов.

Данный инструмент используют в тех случаях, когда требуется получить точный размер, а использование штангенциркуля или микрометра невозможно из-за специфики формы детали

При этом важно понимать, как действует прибор, и контролировать эффективность его применения. Существует простая проверка точности: выполнить несколько замеров подряд и сравнить полученные результаты

Если разница в несколько раз превышает допустимый предел погрешности, то во время измерений была допущена ошибка или прибор был неисправен. Для калибровки нужно выполнить шаги, описанные в утверждённой ГОСТом методике поверки.

Подготовить инструмент для калибровки, промыв его от пыли и посторонних частиц моющим средством.
Убедиться, что внешне он соответствует требованиям стандарта, детали и шкала не имеют повреждений.
Проверить, свободно ли движется рамка.
Определить, соответствуют ли метрологические характеристики стандартным. Прежде всего это касается предела, погрешности, диапазона измерения, длины вылета штанги. Всё это проверяется с помощью другого заведомо исправного прибора и линейки.

Хотя для механических штангенглубиномеров по ГОСТу заявлен предел погрешности до сотых долей миллиметра, если вам нужна гарантированная точность, рекомендуется использовать штангенглубиномер с отсчётным устройством цифрового типа.

Как устроен штангенциркуль

Основной узел – это линейка, она же является штангой. Отсюда и название. Деления штанги зачастую равны одному миллиметру. Длина линейки может быть от 150 миллиметров и выше. Линейка определяет тот максимум, который можно измерить инструментом. В данном случае максимальный размер – не выше, чем 150 миллиметров.

На конце штанги установлены губки. Они состоят из двух частей. Вторая часть губок установлена на подвижной рамке. Эта подвижная рамка перемещается по штанге. Таким образом можно измерить размер детали.

Существуют как внешние губки, так и внутренние. Они отличаются друг от друга направлением резцов. Первые смотрят наружу, а вторые — друг на друга. Так, наружными губками можно измерить внутренний диаметр, а вторыми измеряются наружные размеры предмета. Для точной фиксации размера устройство штангенциркуля предусматривает специальный винт, который находится на подвижной рамке.

На поверхности основной линейки можно увидеть целое значение измеряемого размера. Для уточнения результата предусмотрена дополнительная нониусная шкала. Она находится на нижней части подвижной рамки. На ней есть десять делений – каждое из них равно 0,1 мм. Существуют модели, где можно получить и более высокую точность. Для измерения глубин в устройстве инструмента имеется специальный хвостик-глубиномер. Он выдвигается из штанги.

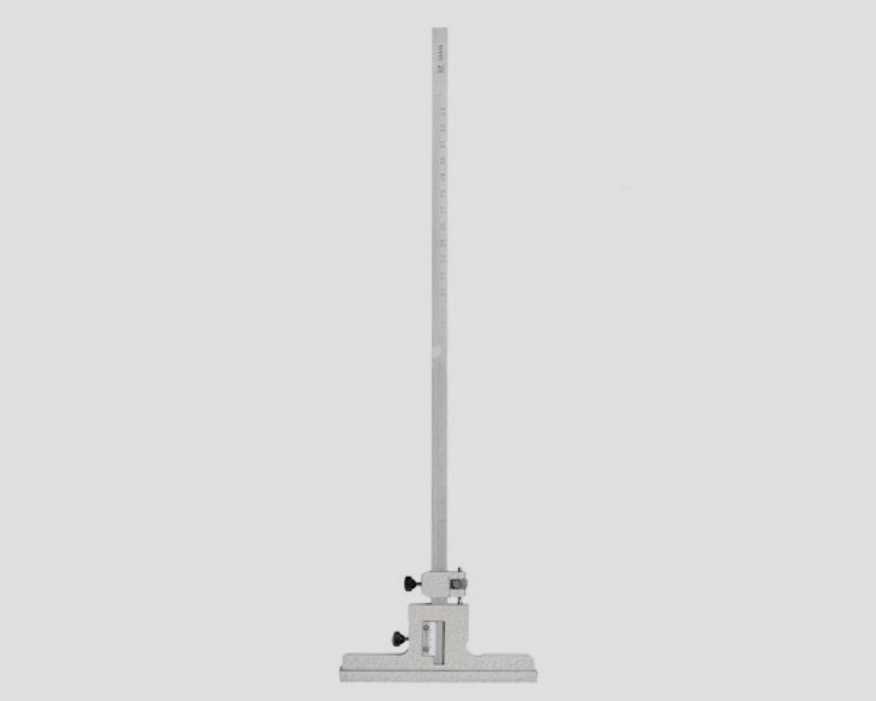

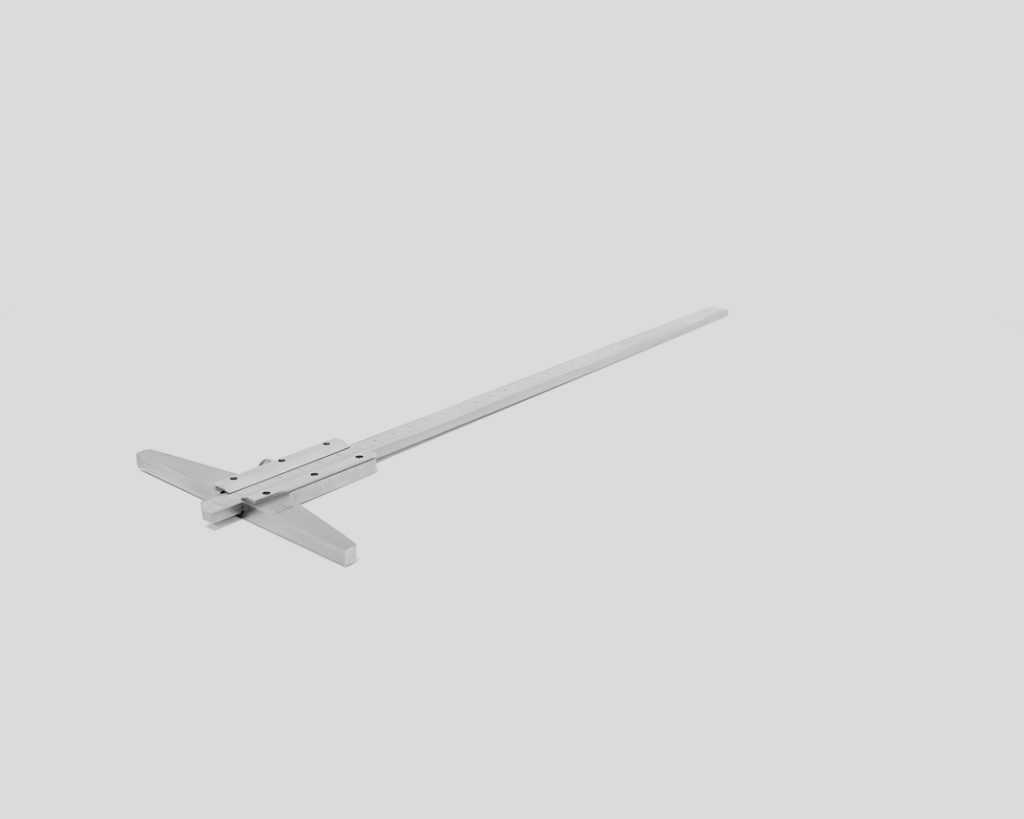

Типы и модели

Выше были названы лишь основные разновидности штангенглубиномеров, с нониусом и без. Теперь рассмотрим специализированные модификации, каждая из которых имеет свои особенности в зависимости от сферы применения. Кроме перечисленных, используют индикаторный глубиномер (с индикатором часового типа), обозначаемый маркировкой ГИ, а также ГМ – микрометрический глубиномер и универсальный вариант с заменяемыми измерительными вставками.

Виды конструкций и выбор конкретной модели зависят от следующих факторов:

в каком диапазоне лежит значение глубины паза (канавки, скважины), которое необходимо измерять;
каковы размеры и форма его поперечного сечения.

Для малых глубин, при измерении которых требуется высокая точность (до 0.05 мм), используют модели типа ШГ160-0-05. Для средних пазов лучше подходят варианты с более широким диапазоном, например, ШГ-200 и ШГ-250. Из конкретных моделей этого типа: Norgau 0-200 мм – 0,01 мм предел погрешности у электронных вариантов, есть более дешёвые нониусные.

При проведении слесарных и токарных работ, связанных с обработкой пазов и скважин более 25 см, используют штангенглубиномеры ШГ-400, которые всё ещё позволяют сохранять точность до сотых долей миллиметра. Для пазов 950 мм и более тоже существуют стандарты глубиномеров с широким диапазоном измерения, однако ГОСТ в этом случае допускает предел погрешности до десятой доли миллиметра.

К частным особенностям моделей глубиномеров, на которые стоит обращать внимание при покупке, можно отнести форму торца штанги. В зависимости от того, хотите ли вы измерять как глубину, так и толщину углубления, или узкие отверстия, вам стоит рассмотреть модели с концом штанги крючкового типа или с измерительной иглой

IP 67 защита обеспечивает водонепроницаемость инструмента, что в первую очередь актуально для моделей с электроникой.

Если вам нужен цифровой прибор, более удобный по сравнению с нониусным, у вас есть выбор среди ряда зарубежных и отечественных производителей. Например, известная фирма Carl Mahr (Германия), её модельный ряд Micromahr хорошо зарекомендовал себя модификациями MarCal 30 EWR с выводом данных, MarCal 30 ER, MarCal 30 EWN с зацепом. Другой популярный немецкий бренд Holex также поставляет свою продукцию в Россию. Из отечественных брендов хорошо известны ЧИЗ (Челябинск) и КРИН (Киров).

Как правильно делать замеры?

Принцип работы с глубиномером схож с выполнением замеров штангенциркулем. Во время выполнения замеров глубиномер устанавливается таким образом, чтобы штанга после выдвижения могла легко до упора войти в измеряемый паз. Нужное положение штанги фиксируется рамкой. Далее снимаются показания со шкал, и высчитывается глубина паза.

Расчеты выполняются следующим образом. В том случае, если нулевой штрих нониуса, выполняющий роль стрелки, совпадает со штрихом на основной шкале, размер определяется только по результатам последней. В том случае, если такое совпадение не наблюдается, окончательный результат определяется по двум шкалам. Целое число определяется по основной шкале по делению, расположенному левее нулевого штриха нониуса. Далее порядковый номер шкалы на нониусе умножается на цену деления, и полученный результат прибавляется к показаниям основной шкалы.

Чаще всего причиной ошибок становятся:

неумение пользоваться прибором;
применение инструментов с повреждениями или сбитой нулевой отметкой нониусной шкалы;
загрязнение шкал;
выполнение замеров на нагретых или охлажденных деталях (стандартная температура составляет 20°).

Для снижения погрешности необходимо устранить все вышеперечисленные причины ошибок. Повысить точность измерений позволяет выполнение нескольких замеров одного параметра, после чего высчитывается их среднее арифметическое. Такой подход рекомендуется использовать даже в том случае, если работа выполняется профессиональным инструментом. При использовании недорогих глубиномеров такой способ является практически единственной возможностью получить максимально точные размеры детали.

Как выбрать хороший штангенциркуль?

Основные достоинства штангеля — его точность измерений.

По этой причине хороший инструмент, в первую очередь, обязан быть изготовлен из прочного материала, иметь легко различимую разметку и переносить активное использование.

Популярностью у опытных мастеров пользуется именно нержавеющий штангенциркуль с выгравированными делениями из-за своей высокой устойчивости к коррозии и долговечности.

Главные принципы выбора:

Длина – определяет диапазон измерений. Подбирается в зависимости от задачи. Для использования в быту будет достаточно инструмента на 125 мм, а для строительства дома, например, потребуется 5-метровый штангель.
Шаг измерений. Грубо говоря, результат измерений точнее у моделей с наименьшим расстоянием между соседними делениями шкалы.
Стоимость – нет необходимости покупать дорогостоящую модель для нечастого бытового использования, однако, хороший штангель дешевым быть не может. Мастерам же, у которых штангенциркуль – основной измеритель, лучше смотреть в сторону проверенных японских, германских и швейцарских моделей. Качественный штангенциркуль, особенно электронный – достаточно дорогостоящий инструмент, который покупается один раз, можно сказать, на всю жизнь. От этого и стоит отталкиваться.

Перед покупкой штангенциркуля следует убедиться в отсутствии люфтов между подвижной и неподвижной его частями, а также в совпадении нулевых отметок двух шкал при сведенных губках.

Черт. 4

2.9.2. Расстояние а от верхней кромки края нониуса до поверхности шкалы штанги не должно превышать 0,25 мм для штангенглубиномеров со значением отсчета по нониусу 0,05 мм и 0,30 мм для штангенглубиномеров со значением отсчета 0,1 мм.

2.9.3. Размеры штрихов шкал штанги и нониуса должны соответствовать указанным ниже:ширина штрихов — 0,08-0,20 мм;разность ширины штрихов в пределах одной шкалы и штрихов шкал штанги и нониуса одного штангенглубиномера не более 0,03 мм при отсчете по нониусу 0,05 мм; 0,05 мм при отсчете по нониусу 0,1 мм.

2.10. Требования к круговой шкале отсчетного устройства (тип ШГК)

2.10.1. Длина деления шкалы должна быть не менее 1 мм.

2.10.2. Ширина штрихов шкалы 0,15-0,25 мм. Разность ширины соответствующих штрихов в пределах одной шкалы должна быть не более 0,05 мм.

2.10.3. Ширина стрелки над делениями шкалы должна быть 0,15-0,20 мм. Конец стрелки должен перекрывать короткие штрихи не более чем на 0,8 их длины. Расстояние между концом стрелки и циферблатом не должно превышать 0,7 мм.

2.10.4. Отсчетное устройство должно обеспечивать возможность совмещения стрелки с нулевой отметкой круговой шкалы.

2.11. Требования к штангенглубиномерам типа ШГЦ

2.11.1. Высота цифр должна быть не менее 4 мм.

2.11.2. Штангенглубиномеры типа ШГЦ дополнительно допускается оснащать интерфейсом для вывода результата измерения на внешнее устройство.

2.12. Твердость закаленных измерительных поверхностей штангенглубиномера должна быть:из инструментальной и конструкционной сталей — не менее 59 НRС;из высоколегированной стали — не менее 51,5 HRC.

2.13. Параметр шероховатости измерительных поверхностей по ГОСТ 2789:рамки — 0,08 мкм;штанги — 0,16 мкм.

2.14. Наружные поверхности (за исключением измерительных поверхностей рамки и штанги) штангенглубиномеров, изготовленных из инструментальной или конструкционной сталей, должны быть хромированными.

2.15. Шкалы штанги и нониуса штангенглубиномеров, изготовленных из нержавеющей стали, должны иметь матовую поверхность.

2.16. Штангенглубиномер должен быть размагничен.

2.17. Средняя наработка на отказ штангенглубиномера — 30000 условных измерений.Под условным измерением понимают перемещение рамки по штанге до контакта измерительных поверхностей с объектом измерения. При этом перемещение рамки должно быть не менее 1/3 верхнего предела измерения штангенглубиномера.

2.18. Установленная безотказная наработка штангенглубиномеров типов ШГ и ШГК — не менее 6000 условных измерений;штангенглубиномера типа ШГЦ — не менее 9000 условных измерений.Критерием отказа является нарушение работоспособности штангенглубиномера, приводящее к невыполнению требований пп. 2.2 и(или) 2.6.

2.19. Полный средний срок службы штангенглубиномера — не менее 5 лет.

2.20. Установленный полный срок службы штангенглубиномера типа ШГ — не менее 1,5 лет; типа ШГК — не менее 2,0 лет; типа ШГЦ — не менее 2,5 лет.Критерием предельного состояния является износ элементов штангенглубиномеров, приводящий к невыполнению требований пп. 2.2 и(или) 2.6 и характеризуемый невозможностью или нецелесообразностью восстановления изношенных поверхностей.

2.21. Среднее время восстановления штангенглубиномера с нониусом — не более 2 ч, с круговой шкалой и с цифровым отсчетным устройством — не более 4 ч.

2.22. Средний срок сохраняемости должен быть не менее 4 лет при условии переконсервации через 2 года.

2.23. КомплектностьК каждому штангенглубиномеру должен быть приложен паспорт по ГОСТ 2.601.

2.24. Маркировка

2.24.1. На каждом штангенглубиномере должно быть нанесено:товарный знак предприятия-изготовителя;порядковый номер по системе нумерации предприятия-изготовителя;условное обозначение года выпуска;значение отсчета по нониусу или цена деления круговой шкалы.

2.24.2. Маркировка на футляре — по ГОСТ 13762. Наименование или условное обозначение штангенглубиномера наносят только на жестком футляре.

2.25. Упаковка

2.25.1. Методы и средства для обезжиривания и консервации штангенглубиномера — по ГОСТ 9.014.

2.25.2. Штангенглубиномер должен быть упакован в футляр, изготовленный из материала по ГОСТ 13762. Для штангенглубиномера с нониусом с верхним пределом измерения до 400 мм включительно допускается мягкая упаковка.

Рейтинг недорогих качественных товаров от 2000 рублей

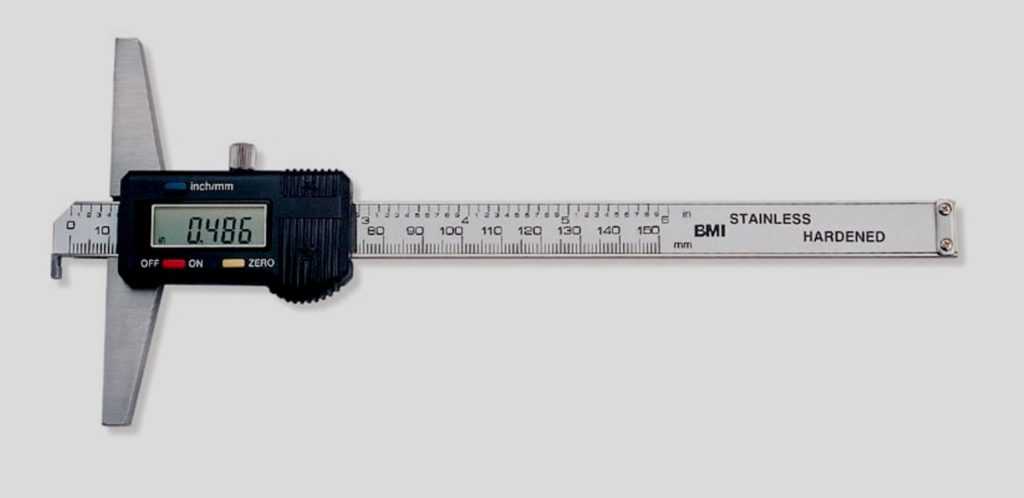

DHG/001

Цифровой инструмент производится на территории Поднебесной. Отличается высокой точностью. Производитель оснастил свое детище электронным дисплеем. Полученные данные считывать легко и просто. Кнопки на панели управления разных цветов, что упрощает процесс управления приспособлением, помогают быстро сориентироваться. Максимально допустимая глубина измерений – 8 см. Весит немного. Цена деления – 0,005 см. К качеству изделия претензии отсутствуют.

~~DHG/001~~

Достоинства:

возможно использование в стоячем и лежачем положении;
простота установки;
практичность;
присутствует перевод миллиметров в дюймы;
имеется барашковый винт;
эффективность;
долгий срок службы.

Недостатки:

отсутствие толщиномера;
многие конструктивные элементы изготовлены из пластмассы.

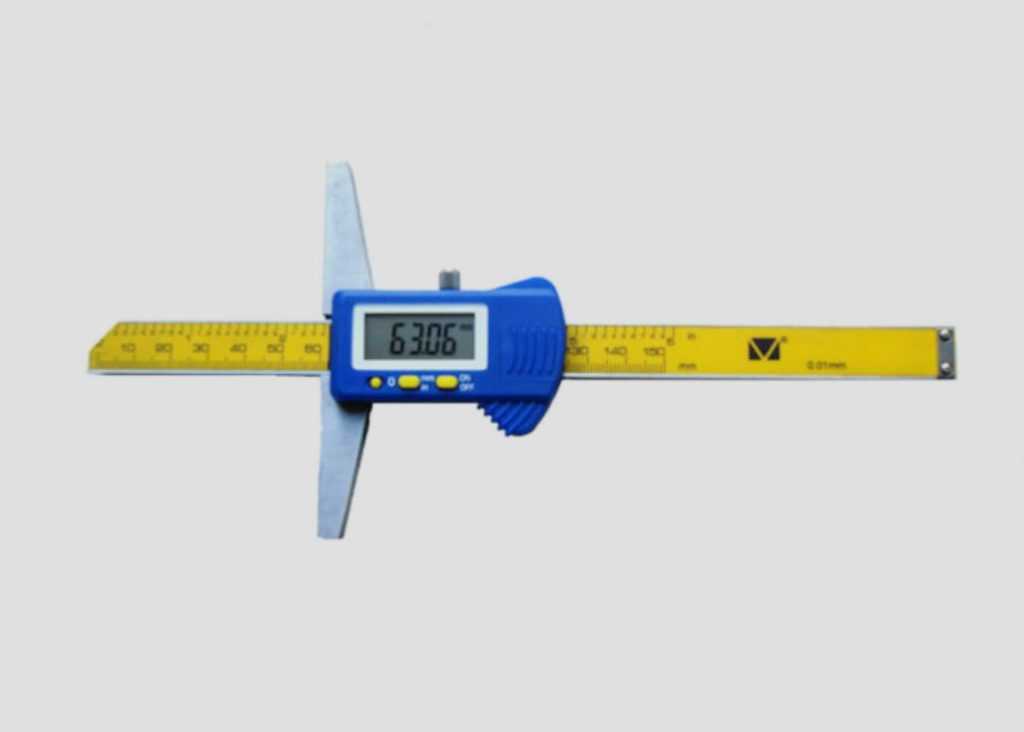

Griff

Элементарное приспособление изготавливается на китайских производственных мощностях. Главным конструктивным элементом является рамка с нониусом. При изготовлении деталей применяется прочный и твердый металлический сплав. Покрытие хромовое, матовое. Блики в процессе эксплуатации не появляются. Поверхность визуально напоминает цилиндрический стержень или плоский скос. Прибор относится к категории механических. Особого ухода не требует. Измерит глубину паза до 8 см. Цена деления – 0,005 см.

Средняя цена – 2965 рублей.

~~Griff штангенглубиномер~~

Достоинства:

в комплекте присутствует добротный футляр;
с функцией учета толщины;
удобство эксплуатации;
в продаже можно встретить модель с зацепом и без него;
исполнение на должном уровне;
функциональность;
долговечность;
прочность используемых материалов.

Недостатки:

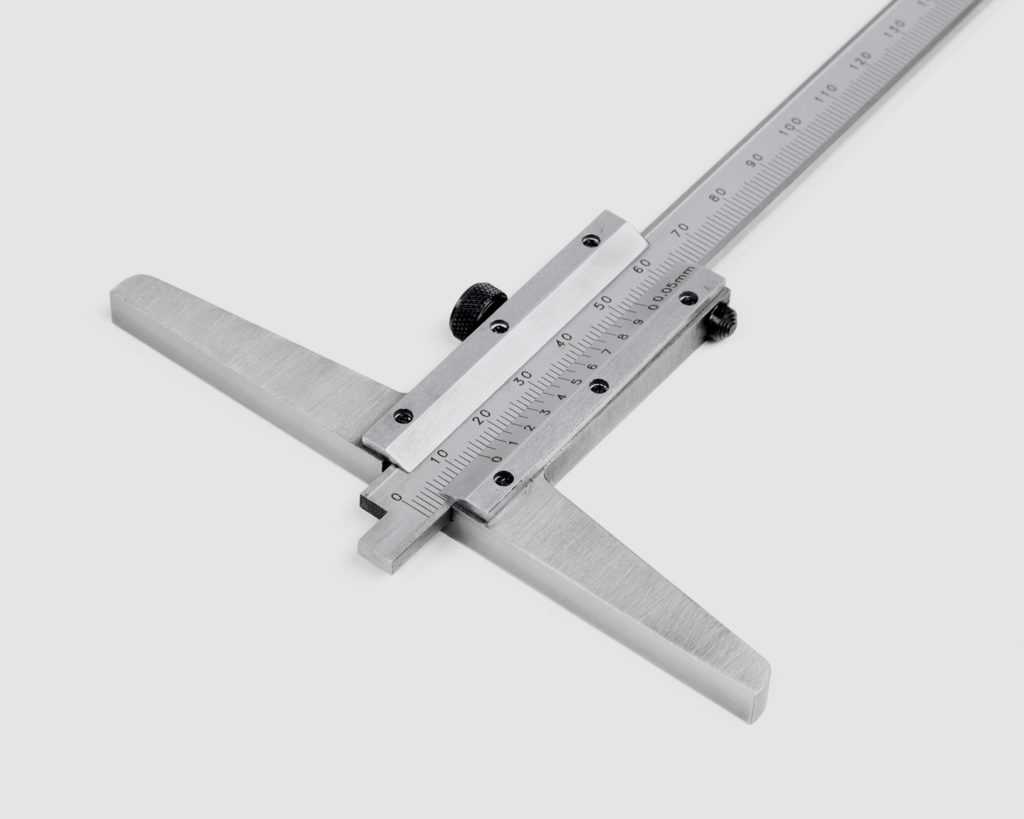

Shan

Страна – производитель продукции – Китай. К качеству претензии отсутствуют. Отзывы только положительные. Вид прибора – ШГ. Пользуется огромной популярностью у отечественных мастеров. Глубину определяет с высокой точностью, хотя параметры считываются по нониусу. Основными компонентами являются стопорный винт, штанга, оснащенная разверткой, микрошкала. Задачи выполняются при помощи штампованной разметочной ножки и сечения штанги. Подвижная рамка опускается ко дну разрыва. Фиксация модели осуществляется посредством стопорного винта. Весит 60 грамм.

Цена приобретения – 5630 рублей.

~~Shan штенгенглубиномер~~

Достоинства:

при изготовлении применяется высокопрочная сталь;
наличие устройства для точной подачи;
реализуется в практичном пластиковом или деревянном кейсе;
хромовое покрытие;
отсутствие бликов;
удобно ложится в руку.

Недостатки:

стоимость высоковата;
характеристиками не дотягивает до цифрового аналога.

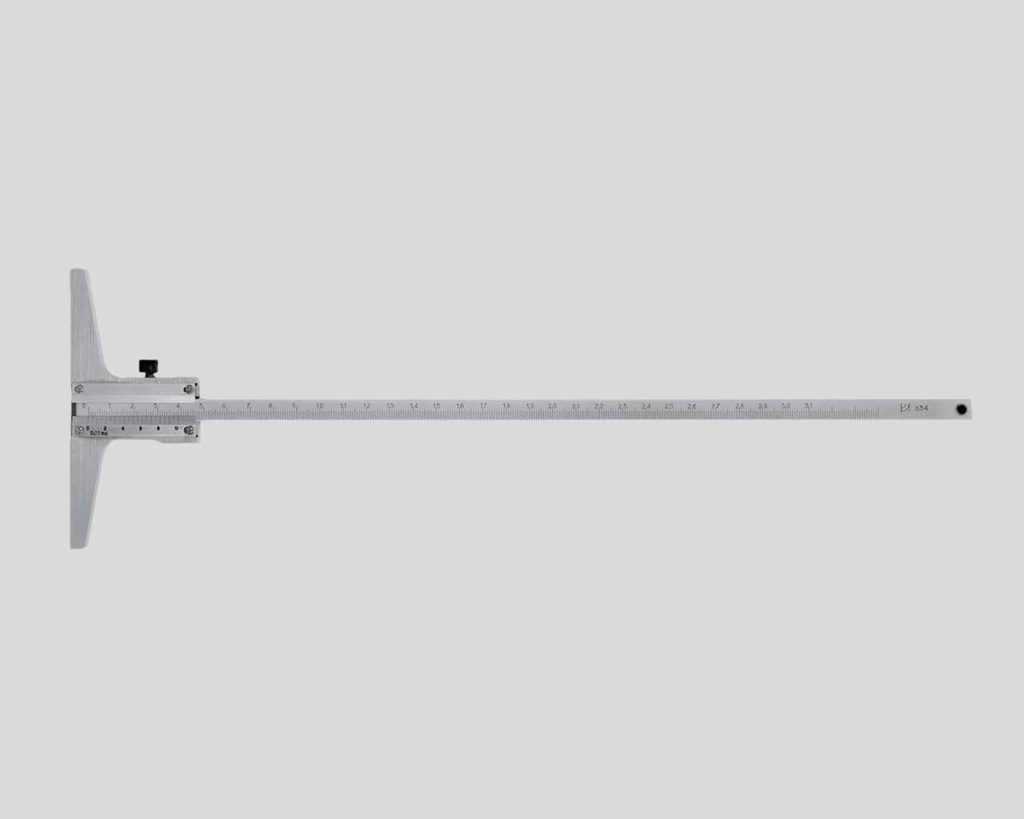

ШГ-250 0,05 Крин

Устройство выпускается российской компанией. Замеры проводятся посредством шкалы нониуса и торца штанги, имеющего плоскую поверхность. Все детали со специальным покрытием, улучшающим комфортность при эксплуатации. Для манипуляций предусмотрена измерительная штанга. Фиксация осуществляется при помощи стопорного винта. Инструмент относится к категории механических. Позволяет измерить длину до 25 см. Цена деления – 0,005 см.

Цена покупки – 6321 рубль.

~~ШГ-250 0,05 Крин~~

Достоинства:

при изготовлении используется инструментальная сталь;
продается с чехлом для хранения;
в наборе присутствуют сопроводительные документы;
долгий эксплуатационный срок;
надежность;
функциональность;
точность.

Недостатки:

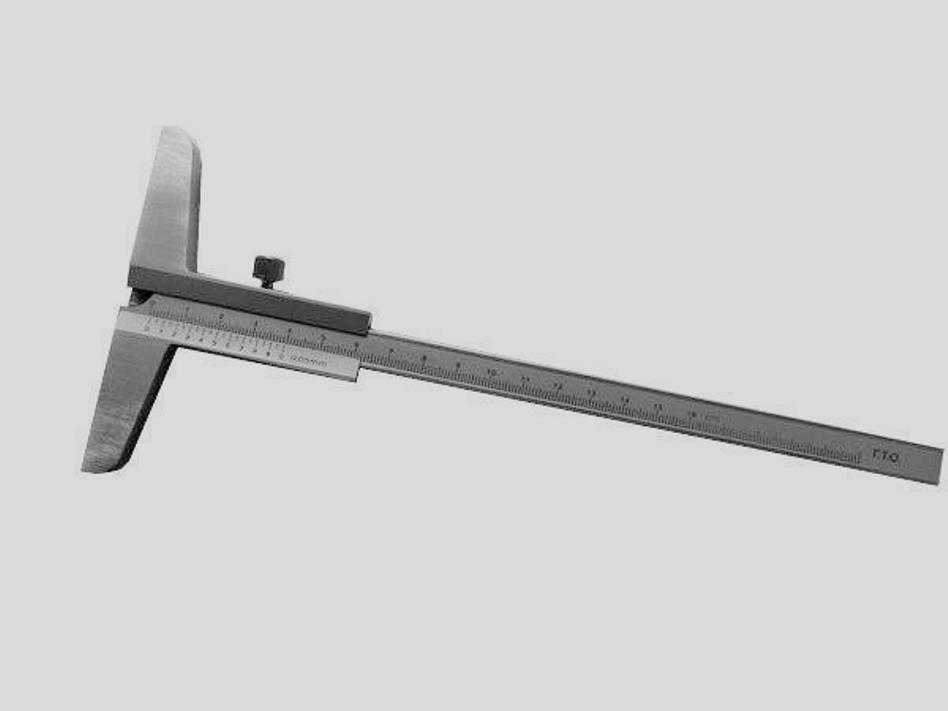

Калиброн 101317

Модель создана для замера профессиональных конструкций. В основе лежит рамка и штанга со шкалой делений. Прибор с антибликовым хромовым покрытием. Движущие элементы оснащены стопорным винтом с целью фиксации нониуса. Антикоррозийное напыление позволяет деталям служить долгое время. Несмотря на китайское исполнение, товар считается качественным и надежным. Точность на высоте. В состоянии измерить расстояние до 50 см. Весит изделие 347 г.

Средняя стоимость – 7670 рублей.

~~Калиброн 101317~~

Достоинства:

наличие подробной инструкции;
все необходимые сопроводительные документы в наборе присутствуют;
отменная вещь для бытового применения;
простота эксплуатации;
надежность;
долговечность;
функциональность;
компактность.

Недостатки:

Назначение и принцип действия

Назначение штангенциркуля – выполнение замеров высокой точности внутри и с наружи измеряемых объектов, а также глубины всевозможных отверстий.

Особенность инструмента — универсальность.

Штангель – распространенное название штангенциркуля среди тех, кто им постоянно пользуется, является обыкновенным сокращением слова.

Этот инструмент “умеет” измерять внешние и внутренние диаметры круглых и цилиндрических объектов, например, гаек и болтов, подходит для внутренних измерений канавок по всем параметрам.

Принцип измерения штангенциркулем заключается в определении размера на основании положения измерительной рамки, которая свободно перемещается вдоль штанги с нанесенной шкалой.

Само значение размера определяется методом совпадения, а его точность, в зависимости от, собственно, класса точности, способно доходить до сотых частей миллиметра.

Какие бывают инструменты

На прилавках можно встретить большой ассортимент продукции от отечественного и иностранного производителя. Они отличаются характеристиками, функционалом, типом, материалом изготовления, ценой. Какой лучше купить, зависит от многих факторов. Чтобы не допустить ошибки при выборе, стоит разобраться в видах приборов. Производителями выпускаются такие разновидности устройств:

Вид	Описание
ШГЦ	Электронное цифровое устройство.
ШГК	Механические приборы с круговой шкалой для определения долей миллиметров.
ШГ	Механические приспособления с отсчетом по нониусу.

Вся интересующая пользователя информация, в том числе тип, шаг дискретности и диапазон штангенглубиномера, указывается производителем при нанесении маркировки. Маркировка товара ШГК-250-0,02 говорит о том, что изделие оснащено круговой шкалой. Максимальная величина измерения – 25 см. Цена деления – 0,002 см.

Технические требования

Приспособления изготавливаются с учетом ГОСТ и по утвержденным рабочим чертежам. Существуют пределы допустимой погрешности при использовании прибора в помещении, где температура воздуха составляет 25 градусов тепла, показатель влажности на уровне 80%. Плоскостность измерительной поверхности штанги допускается на уровне 0,0004 см.

Рамка не должна двигаться под собственным весом при вертикальном расположении прибора. В обязательном порядке должно присутствовать приспособление для зажима рамки, чтобы ее можно было застопорить в любом положении. Диск плоскостности измерительной поверхности рамки ШГК и ШГ составляет 0,0006 см, ШГЦ – 0,0005 см. Показатель мертвого хода микрометрической пары микрометрической подачи рамки должен быть в пределах 1/3 оборота

При изготовлении измерительной поверхности применяется твердый сплав. Только по персональному заказу можно отойти от данных требований. Показатель твердости штанги должен быть на уровне 30 HRC

Большое внимание уделяется правильности расположения плоскости шкалы нониуса касательно плоскости шкалы штанги

Важные параметры прибора

Критерии выбора у всех разные. Одним для работы достаточно купить простенькие бюджетные приспособления, другие нуждаются в профессиональных высокоточных инструментах

На что обратить внимание при выборе популярных моделей продукции? Специалисты рекомендуют прислушаться к советам профессионалов, и стать обладателем самого хорошего и нужного прибора. Как правильно выбрать? Нужно разобраться в основных характеристиках изделия:

Цена деления круговой шкалы (имеет отношение к ШГК). Предполагаемые значения – от 0,002 до 0,005 см.
Показатель отсчета по нониусу (касательно устройств типа ШГ) – от 0,005 до 0,01 см.
Шаг дискретности цифрового отсчетного приспособления (для ШГЦ) – в пределах 0,001 см.
Длина измерительной рамки. Минимально допустимый показатель – 120 мм. При наличии у приспособлений диапазона измерений в 63 см самой подходящей длиной является 17,5 см.

Вопрос, где купить товар, не является сложным. На полках магазинов встречаются недорогие модели и дорогостоящие профессиональные инструменты. Лучше посетить специализированную торговую точку, узнать, что сколько стоит, получить консультацию менеджера по продажам. По мнению покупателей, это самый приемлемый вариант покупки. Можно заказать изделие онлайн в интернет – магазине, предварительно проведя обзор отзывов, просмотрев выставленные фотографии, внимательно изучив характеристики, и проверив поставщика продукции на порядочность.

Существующие разновидности

Капиллярный. Вокруг циркулярной шкалы оборачивается пластиковая трубка небольшого диаметра. Конец трубки находящийся возле 0 открыт, а противоположный запаян. При погружении окружающая вода давит на трубку и пузырек воздуха, поднимаясь, показывает нагрузки. В соленой морской воде при нырянии на десять метров пузырек стоит ровно посередине. Специальная калибровка дает возможность аквалангисту точно определять глубину погружения. Главным недостатком является быстрое загрязнение и невозможность использования на больших глубинах. Часто используются как вспомогательные, контрольные устройства.

Диафрагменные

. Принадлежат к виду наиболее дорогих, надежных, точных, востребованных среди профессионалов. Несколько соединительных штоков крепят гибкую диафрагму к измерительной стрелке. Прибор имеет механизм регулировки для выставления показаний давления в нужной среде.

Тензорезисторные. Под давлением, изменяется электрическое сопротивление чувствительного элемента. Инновационные приборы только начинают использоваться. Они наиболее точные и надежные.

Многие профессиональные дайверы применяют приборы с двумя стрелками. Вторая идет следом за первой, но не возвращается, показывая максимальную глубину погружения. Вернуть в исходное положение, можно только нажав специальную кнопку сброса. Плавность хода стрелок и долговечность обеспечивается благодаря применению специальной масляной смеси. Каждый показатель глубины выделен в отдельную зону цветом. Красные тон сигнализируют об опасности.

Промышленность предлагает большой ассортимент приборов для измерения глубины. Выбирая модель, следует ориентироваться на личные требования, предложения специалистов, ценовой диапазон.

Как пользоваться?

Принцип замера включает несколько практических рекомендаций, которые следует применять для получения точных результатов. При измерении следует фиксировать рамку болтом, который предназначен для того, чтобы она не сместилась случайно. Не использовать инструменты с повреждениями штанги или нониуса (в случае с цифровыми устройствами могут быть более сложные неисправности) или со сбитой нулевой отметкой. Учитывать тепловое расширение деталей (лучше всего делать замеры при температуре, близкой к 20 C).

При измерении механическим штангенглубиномером нужно помнить о цене деления. Для большинства моделей она составляет 0.5 или 1 мм для основной шкалы и 0.1 или 0.5 мм для нониуса. Общий принцип таков, что номер деления нониуса, совпавшего с отметкой основной шкалы, необходимо умножить на его цену деления и затем прибавить к целой части искомой величины.

Есть несколько правил использования и хранения приборов, позволяющих избежать их преждевременного выхода из строя:

попадание пыли и твёрдых частиц между рамкой и штангой могут вызвать её заклинивание, поэтому следует держать инструмент в футляре;
срок эксплуатации механических приборов больше, чем цифровых, и последние требуют более бережного обращения;
отсчётный компьютер и дисплей нельзя подвергать сотрясениям и ударам;
для правильной работы питание к этим узлам должно поступать от аккумулятора с нормальным уровнем заряда и/или от исправного блока питания.

В следующем видео вас ждет обзор штангенглубиномера ШГЦ-150.

Источник

Сведения о методах измерений

содержатся в паспорте средства измерения.

Нормативные и технические документы, устанавливающие требования к штангенглу-биномерам ШГ, ШГЦ

ГОСТ 162-90 «Штангенглубиномеры. Технические условия»;

МИ 2060-90 «ГСИ. Г осударственная поверочная схема для средств измерений длины в диапазоне 1 • 10″6 ^ 50 м и длин волн в диапазоне 0,2 ^ 50 мкм».

а — по МИ 965 и МИ 2196.

4.2. При определении влияния транспортной тряски используют ударный стенд, создающий тряску с ускорением 30 м/с2 при частоте 80 — 120 ударов в минуту.

Штангенглубиномер в упаковке крепят к стенду и испытывают при общем числе ударов 15000. После испытаний погрешность штангенглубиномера не должна превышать значений, указанных в табл. 2.

Допускается проводить испытания штангенглубиномеров транспортированием на грузовой машине со скоростью 20 — 40 км/ч на расстояние не менее 100 км по грунтовой дороге.

4.3. Воздействие климатических факторов внешней среды при транспортировании определяют в климатических камерах в следующих режимах: при температуре минус (50 ± 3) °С, плюс (50 ± 3) °С и при относительной влажности (95 ± 3) % при температуре (35 ± 5) °С. Выдержка в климатической камере по каждому из трех видов испытаний — 2 ч. После испытаний погрешность штангенглубиномеров не должна превышать значений, указанных в табл. 2.
