Как‌ ‌сделать‌ ‌отверстия‌ ‌под‌ ‌мебельные‌ ‌петли‌

Как установить мебельные петли, шаблоны, схемы разметки на накладной, внутренний или угловой шкаф

Чтобы установить петли на шкаф и правильно отрегулировать, требуется иметь общее представление о механизме работы и положении регулировочных винтов. Наиболее сложную конструкцию имеют четырехшарнирные мебельные петли со встроенным доводчиком и защелкивающимися механизмами CLIP TOP (Blum).

1. Ответная планка с отверстиями под крепеж к боковине.
2. Плечо.
3. Чаша.
4. Три защелки.
5. Предохранительный штифт.
6. Механизм Clip.
7. Винт для регулировки установленного фасада по глубине.
8. Эксцентрик для регулировки фасада по высоте (на ответной планке).
9. Регулировочный винт по ширине.
10. Держатель.
11. Пружинный механизм закрывания.
12. Внешний шарнир.
13. Внутренний шарнир.
14. Крепежные шурупы.
15. Деактивация.
16. Доводчик Blumotion.

Независимо от количества составных частей, наличия встроенного или накладного доводчика, абсолютно все мебельные четырехшарнирные петли правильно устанавливаются одинаковым образом.

• К корпусу с внутренней стороны прикручивается ответная планка (1).
• На установочное отверстие надевается часть петли с чашей и крепится на шурупы (11)
• С помощью регулировочных винтов (7), (8) и (9) фасад прижимается сильнее/слабее к корпусу, выше/ниже по вертикали и левее/правее по горизонтали.

При установке удобно пользоваться специальными мебельными шаблонами (кондукторами) – они облегчают разметку под установку петель на шкаф в разы.

Но нужны они только, по большей части, для производства. В бытовых условиях, когда установка или замена петель на шкафах и тумбах требуется редко, можно нанести разметку вручную, с помощью угольника и рулетки.

Схема, как установить накладные петли на шкаф

Существует общая схема, как установить накладные петли на шкаф с диаметром чаши 35мм. Удобнее ее представить на примере кухонного шкафа высотой 700мм и шириной 400мм с фасадом 696х396мм соответственно.

Для правильной установки навеса на фасаде нужно сделать отверстия под чашу петли диаметром 35мм с отступом от края 22-22,5мм. Чаша крепится с помощью шурупов – под них тоже можно сделать предварительную разметку, на расстоянии 48мм друг от друга.

На боковине с внутренней стороны устанавливается ответная планка, на глубине 37мм по крепежным винтам от края, соосно расположению петель на фасаде.

Схема установки внутренних петель на шкаф

Вкладные или внутренние петли устанавливаются на шкаф совершенно аналогичным образом. Единственный нюанс – это то, что ответная планка на боковине шкафа утапливается на толщину фасада.

То есть при стандартном креплении от края отмеряется 37мм, а при внутренней петле – (37+16)=53мм. Если фасад толще, 18-22мм, то соответственно расстояние для установки ответной планки петли на шкаф соразмерно увеличивается.

Схема установки угловых петель и мини петель с чашей 26мм, отличительные особенности

Как правило, угловые петли на шкаф установить можно точно так же, как и обычные накладные, по той же схеме.

Аналогично устанавливаются четырехшарнирные петли-трансформеры, карусельные петли с чашей 35мм, если в инструкции производитель не дает других размеров. Но иногда присадка в 37мм может увеличиваться до 42-45мм при скошенных торцах боковин и других, нестандартных случаях, поэтому будьте внимательны.

Установка мебельной петли 26мм на шкаф производится тем же самым способом, но с другими размерами для разметки на фасаде. Для боковины присадка остается той же.

Особенности конструкции и виды

Кондуктор, по сути, – это шаблон для сверления отверстий, позволяющий выполнить их максимально точно. Используют его и для создания отверстий, ось которых располагается перпендикулярно поверхности детали, и для сверления под углом.

Благодаря своей универсальности и простоте кондукторы для сверления отверстий активно применяются в различных сферах. В частности, в машиностроительной отрасли с их помощью уже давно и успешно выполняют сверление отверстий в заготовках различной конфигурации и изготовленных из разных материалов. Нельзя работать без кондуктора и в мебельном производстве, где такое приспособление активно используется при сборке мебели, установке на нее фурнитуры и выполнении целого ряда других технологических операций. Строительство – еще одна сфера, где кондукторы находят широкое применение. С их помощью, в частности, выполняют бурение отверстий в строительных конструкциях. Кондукторы также необходимы для сверления труб и решения других задач.

Даже простое приспособление в виде планки с упором намного облегчает и ускоряет процесс изготовления однотипных отверстий

В качестве мебельного кондуктора чаще всего применяются накладные модели, изготовленные из легких материалов, чтобы было удобнее ими манипулировать. Можно приобрести такие приспособления в заводском исполнении или изготовить мебельный кондуктор своими руками. Квалифицированные специалисты-мебельщики могут и не использовать кондуктор, чтобы качественно и точно просверлить отверстие в элементах мебельной конструкции, но для этого они должны обладать большим опытом работы в своей области.

Наиболее значимое преимущество кондуктора заключается в том, что с его помощью качественное и точное сверление как перпендикулярного к поверхности детали, так и наклонного отверстия может выполнить даже человек, не обладающий высокой квалификацией. Использование кондукторов исключает необходимость сложных предварительных расчетов и разметки мест расположения будущих отверстий, что снижает трудоемкость сборки мебельной конструкции и позволяет выполнить такую работу за более короткий промежуток времени. Даже начинающий специалист может разобраться в применении кондуктора для сверления под шканты и для решения других технологических задач.

Накладной кондуктор с револьверной головкой подходит для сверловки типовых отверстий под шканты любого размера

Прежде чем приобрести или изготовить свой самодельный кондуктор, определите, для решения каких задач необходимо его использовать, и на основе этих данных выберите его тип и конструктивное исполнение.

Накладные

Эти кондукторы называются так потому, что их накладывают на обрабатываемую деталь и закрепляют на ней либо просто фиксируют руками. Посредством кондукторов данного типа, в частности, выполняют сверление отверстий в ДСП, плитах МДФ и в других плоских деталях.

Поворотные

Такие шаблоны можно использовать для того, чтобы выполнять отверстия на деталях цилиндрической формы. Кондукторы данного типа оснащаются вертикальными и горизонтальными осями поворота, что дает возможность выполнять с их помощью отверстия под различными углами.

Универсальные

Это приспособления, которые особенно актуальны для маленьких серийных производств, где важна возможность быстрой переналадки используемого оборудования. Кондуктор данного типа как раз и наделен такими функциями.

Этот универсальный кондуктор предназначен для засверливания отверстий под минификс, конфирмат, рафикс и дверную петлю

Опрокидываемые

Данные приспособления для сверления отверстий требуются в тех случаях, когда такую технологическую операцию приходится выполнять в нескольких плоскостях.

Скользящие и закрепляемые

Скользящий кондуктор в полном соответствии со своим названием не требует закрепления: его просто прикладывают к тому участку поверхности детали, где надо просверлить отверстие. Закрепляемые кондукторные устройства, хотя и являются более удобными, несколько ограничивают свободу действий специалиста, что особенно критично при выполнении сверлильных работ на станках, оснащенных только одним шпинделем.

Мебельный кондуктор своими руками: чертежи с размерами в помощь

Принцип этой оснастки:

1. Корпус углового типа. Накладывается на плоскости деталей, которые потом будут соединяться между собой.
2. Втулки направляющие. Через них будет входить сверло.
3. Зажимные устройства. Они фиксируют кондуктор и выполнены с торцевой части.

Проектирование собственного кондуктора должно основываться на том, чтобы с помощью этой оснастки можно было делать большую часть выполняемых работ, связанных с крепежами различных типов.

Важно! Коль нужен универсальный помощник — это касается профессиональных мебельщиков, то лучше будет приобрести промышленную оснастку, которая сделана более точно и качественно. Именно такое приспособление будет предпочтительным и быстро себя окупит, особенно, если ещё учесть и то, что к этому устройству зачастую прилагается немало различных шаблонов, упоров и других мелочей, которые также необходимы в работе

Обходятся они гораздо дешевле, чем при покупке в розницу.

И всё же это приспособление, по необходимости, можно сделать своими руками.

Такая оснастка, возможно, нужна не так уж и часто в том или ином производстве, а уж домашнему мастеру — тем более. Так что многим пользователям сделать её самому будет значительно выгоднее.

Если же проектирование таковой остаётся актуальным, то нужно подготовить материалы для изготовления самодельного кондуктора для сверления под конфирмат:

• Уголок. Свой выбор следует остановить на неравнополочном виде этого проката — его возможности более широки. Полку уголка надо выбирать наибольшей толщины, которая может доходить до 8 мм. Это вполне обосновано, поскольку тогда можно вставлять направляющие втулки, наружный диаметр которых достигает 6 мм. Исходя из этого, можно использовать свёрла от 3,5 до 4 мм. Если даже того диаметра и будет недостаточно, то материал рассверливают большим сверлом, не используя уже никаких других приспособлений.
• Направляющие втулки. Здесь будут предпочтительнее трубы из нержавеющей стали, которые подбираются, прежде всего, по внутреннему диаметру. Пример: труба 6×1,5 подходит для сверла не более 2,7 диаметром. Разъяснение: внутреннее отверстие её будет 3 мм, а небольшой зазор по всему внутреннему диаметру учитывается из-за термического расширения материала. Длина втулки — это глубина отверстия в уголке, умноженная на два и более. Посадка втулок либо переходная, либо с натягом, либо по системе вала. Последняя является наиболее целесообразной.

Читать также: Инструмент для крепления профиля между собой

Вместо труб, конечно, можно использовать готовые втулки, применяемые в аппаратах по протяжке проволок — таковые имеются, например, в машиностроении. Такие детали (даже бывшие в употреблении), подойдут как нельзя кстати: они выполнены из легированных сталей и имеют практически неограниченный ресурс работы.

Выбор способа крепления

• Фиксация при помощи саморезов. Они вкручиваются в деталь, что не допускает смещения приспособления из-за силы трения. Это удобно тем, что эти отметки понадобятся для последующего сверления других отверстий.
• Упор пружинный. Он будет надёжно фиксировать кондуктор на детали. Для такого упора подойдёт плоская пружина с соответствующей силой прижима.
• Струбцины внешние. Под них необходимо подкладывать резиновые прокладки. В качестве материала идеально подойдёт рифлёная резина. Это, конечно, немного увеличивает вес оснастки, а эластичность подкладок может негативно повлиять на перпендикулярность втулок. Чтобы этого не произошло, сверло заводят во втулку с целью разметки отверстия, а уж потом зажимаются струбцины.

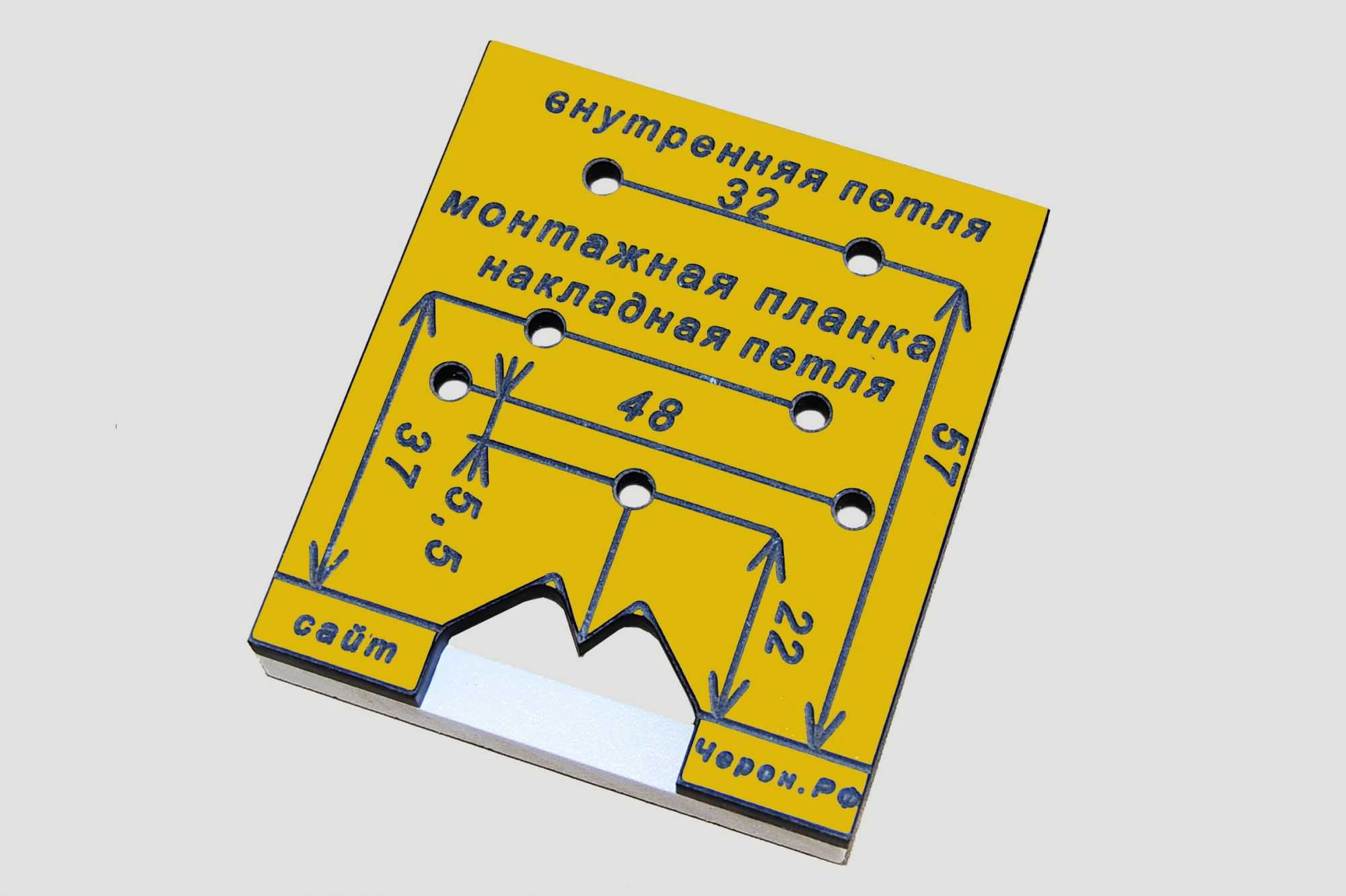

Мебельный шаблон для накладных петель

Шаблон для петель предназначен для упрощения процесса монтажа фасадов, часто его называют кондуктор для петель. Чтобы пользоваться образцом, не нужно обладать специальными навыками и знаниями. Сначала требуется отметить место для центра крепежа. Затем прикладывается шаблон. Его носик должен совпадать с нанесенной отметкой.

Дальше требуется пометить отверстие для планки. Это можно выполнить маркером или саморезом. Затем прикладывается шаблон так, чтобы его носик совпадал с этой отметкой. Дальше помечается место для крепление чаши. С помощью фрезы делают отверстие для внутренних петель. Для фиксации фурнитуры используют саморезы.

Особенности работы с шаблоном:

1. Образец выполняется из прочных материалов, но к нему нужно относиться бережно. По этой причине запрещается сверление через шаблон. Это может снизить срок службы изделия.
2. При разметке обязательно нужно отступить от края 1,1-1,2 см.
3. Петли от разных производителей могут иметь небольшие отличия в размерах – интервал между центрами винтов. Тогда шаблон применяет для определения места под чашку. Это отверстие является универсальных для всех крепежей.

Количество петель зависит от габаритов дверей. Фрезы подбираются в зависимости от материала фасада. Для крепление рекомендуется использовать усиленные саморезы. При эксплуатации уменьшается риск повреждения фурнитуры.

Кондуктор для сверления отверстий своими руками

Принципиально такая оснастка состоит из следующих деталей:

1. Углового корпусного элемента, накладываемого на поверхности изделий, которые впоследствии будут соединяться между собой шкантами, нагелями или конфирматами.
2. Направляющих втулок, куда входит сверло.
3. Зажимных/фиксирующих устройств, которые располагаются у торцевых частей кондуктора.

Для кондуктора, который предполагается изготавливать своими руками, важно спроектировать приспособление под наиболее часто встречающиеся у домашнего мастера варианты креплений. Если требуется универсальный кондуктор (для мебельщиков), то лучше растратиться на промышленный вариант оснастки, которая отличается повышенной точностью фиксации деталей, и имеет более качественное исполнение

Тем более что, производители в комплект к кондуктору часто предлагают шаблоны, упоры и прочие полезные мелочи. Цена мебельного кондуктора промышленного производства составляет от 500 до 1200 руб., что определяется его функциональными возможностями – длиной и количеством направляющих отверстий.

Проектировать мебельный кондуктор для сверления отверстий начнём с выбора уголка. Больше возможностей для изделия, где уголок будет неравнополочным, причём с максимально возможной толщиной полки. Согласно сортаменту ГОСТ 8510 «Уголки стальные неравнополочные» минимально допустимыми габаритами обладает уголок L63×40×8: при толщине полки в 8 мм, там можно разместить направляющую втулку с наружным диаметром до 6 мм. Внутреннее отверстие под сверло, таким образом, может быть не более 3,5…4 мм, но этого вполне достаточно для большинства вариантов получаемых отверстий. В крайнем случае, их можно рассверлить, уже не пользуясь приспособлением, особенно, если отверстие – достаточно глубокое.

Следующий этап – конструирование направляющей втулки. Её можно подобрать из любой нержавеющей трубы ГОСТ 9941 (бесшовные) или ГОСТ 9940 (цельносварной). Рекомендуется вначале подобрать трубу по диаметру внутреннего отверстия. Труба 6×1 позволит получить внутреннее отверстие под сверло диаметром до 3,6…3,7 мм, а труба 6×1.5 – под сверло до 2,7 мм (двухсторонний зазор принимается с учётом теплового расширения материала). Длина втулки должна быть не меньше, чем удвоенная высота отверстия, выполненного в уголке. Посадка каждой втулки в отверстие должна быть выполнена с натягом или переходной. Наиболее целесообразной является посадка по системе вала, когда за основу принимают уже известный наружный диаметр втулки, и под него сверлят отверстие в уголке. Лучше использовать посадку с небольшим натягом, например, h9/Р10.

Бывает, что кондуктор необходимо рассчитать под сверление глубокого отверстия. В таких случаях втулка должна быть ступенчатой (с буртиком). Необходимыми точностью и размерами обладают втулки для станочных приспособлений по ГОСТ 12214, внутреннее отверстие в которых имеет постоянное значение диаметра по всей высоте втулки.

Количество отверстий, и особенно – расстояние между ними выбирают под конкретные потребности пользователя.

При выборе способа крепления кондуктора выбирают один из следующих вариантов:

Пружинный упор, который будет прижимать поверхность кондуктора к детали за счёт сил упругости материала. В качестве такого упора подойдёт любая плоская пружина с нужным усилием прижима; Фиксирование с помощью саморезов, которые ввинчиваются в материал детали, и удерживают кондуктор от смещения силами трения. Такой вариант удобен тем, что получившиеся намётки можно далее использовать в качестве дополнительных элементов центрирования будущего отверстия

В случае ДСП такой вариант следует использовать с осторожностью; Внешние струбцины, под которые стоит подложить прокладки из рифлёной резины. В этом случае вес кондуктора увеличится, а податливость резины может нарушить перпендикулярность оси кондукторных втулок

Поэтому, используя такой способ крепления, вначале вводят сверло во втулку, намечают отверстие, и только после этого используют зажим струбцинами.

Что он из себя представляет?

Сперва самое главное. Мебельный кондуктор – это простое устройство для точной разметки отверстий на любой деревянной поверхности. Оно значительно упрощает весь процесс, позволяя даже неопытному новичку в сфере мебельного производства и установки каркаса, выполнить работу на отлично без пререканий. При этом скорость и качество работы будут на высоком уровне.

Все кондукторы делятся на несколько типов:

1. Накладные — для сверления плоских плит ДСП и МДФ. Делают сквозные отверстия.
2. Поворотные – ось данных приспособлений вращается на все 360 градусов, позволяя выполнять установленные задачи на различных сложных поверхностях и под углом.
3. Универсальные – данные устройства особенно удобны в использовании благодаря своей подстраивающийся форме под разные углы, поверхности и сложно доступные места в деревянном изделии. Их используют на крупных мебельных производствах.
4. Опрокидываемые – эти кондукторы подходят для работы в разных плоскостях.

Главное, что необходимо понять – это то, что кондукторы чаще всего применяют под сверление отверстий для мебельных петель и других вариантов соединения деталей.

Системы отталкивания

Можно ли открывать шкаф без ручек? Можно. Для этого можно использовать систему отталкивания. Внешне она очень походе на амортизатор и даже выполняет его функции. Но главная особенность этой системы в том, что при нажатии на дверку, отталкиватель отводит дверку на расстояние до 6 см это позволяет дальше открыть ее рукой, не используя ручки. Таким образом можно сделать фасад без ручек, при этом еще и неплохо сэкономить на последних.

Рис.35.

Отталкиватели бывают врезными и накладными. Устанавливаются аналогично амортизаторами. Отличие в установке в том, что их необходимо монтировать на стенке противоположной где установлены петли. Для удержания дверцы отталкиватели могут быть снабжены магнитами. Регулировка работы отталкивателя осуществляется вращением штока, таким образом можно подобрать оптимальную величину отталкивания.

Системы отталкивания могут применяться как для дверок, так и для ящиков, совместно с любыми другими механизмами начиная с петель и заканчивая лифтами.

Мебельные шаблоны и кондукторы для фурнитуры

Для установки подъемных и выдвижных механизмов, а также четырехшарнирных мебельных петель, ручек и другой фурнитуры также используют принципы системы 32, по которой подразумевается первоначальный отступ от лицевого края кромки в 37мм с последующим креплением на саморезы с шагом 32мм.

Разметка для установки ручек

Любая ручка устанавливается либо в одно отверстие (ручка-кнопка) либо в два отверстия, которые находятся относительно друг друга на расстоянии, кратному шагу 32мм. Мебельные кондукторы для ручек позволяют быстрее наносить разметку под отверстия для ручек, с выбранным отступом от одного или двух краев фасада (если ручка устанавливается в угол).

Тут нужно обязательно учитывать декоративное оформление ручки. Нередко бывает, что устанавливается ручка в стандартную базу 96, 128мм, а сама при этом занимает гораздо больше места, за счет выступающих элементов декора.

Разметка под крепеж мебельных петель

Независимо от того, какого вида мебельная петля схема крепления ее плеча к боковине шкафа и установка чаши на фасад будет осуществляться абсолютно одинаково. Исключение, пожалуй, составляют лишь специальные петли для толстых фасадов, что вполне объяснимо. Для всех остальных накладных, полунакладных, вкладных, угловых и других мебельных петель можно использовать стандартный мебельный шаблон. Как правило, на нем есть дополнительная разметка под внутренние петли, которые устанавливают глубже по корпусу с учетом толщины фасада.

Прикладывать мебельный кондуктор петель для разметки крепежа следует с учетом толщины кромки. Однако стандартный люфт регулировки петли в 2мм при необходимости позволяет прижать фасад к корпусу или отодвинуть при необходимости.

Тут есть один важный нюанс при реализации системы открывания от нажатия: при установке толкателей на фасад необходимо учесть технологический зазор в 3-5мм между корпусом и фасадом. Именно за счет него срабатывает нажимной механизм толкателя push to open. А значит, петли при разметке крепежа по мебельному кондуктору надо «садить» не так глубоко.

Советую всегда учитывать особенности установки механизмов на всех фасадах в общем ряде мебели. Например, при комбинации распашных и выдвижных элементов открытие от нажатия на ящиках чаще всего устанавливается с зазором в 4мм по рекомендации производителя.

А это значит, что устанавливать мебельные петли на распашных фасадах нужно также с учетом зазора в 4мм, чтобы проще было выровнять все двери в одну плоскость.

Разметка под направляющие выдвижных ящиков

С учетом вышеупомянутого нюанса установки выдвижных механизмов, срабатывающих от нажатия, стандартная разметка по системе 32 едина практически для всех направляющих. Мебельные кондукторы для направляющих выдвижных ящиков могут быть перекидными, но чаще всего предлагаются комплектом из двух линеек для левой и правой боковины или одной двухсторонней линейки.

Для разметки крепежа направляющих можно пользоваться обычными мебельными угольниками, которые являются универсальным помощником и в разметке отверстий под конфирматы, полкодержатели, дюбелей эксцентриковой стяжки по лицевой поверхности заготовок.

Сверлильные кондукторы с измерительной шиной

У Hettich, Blum и других производителей мебельной фурнитуры представлены в продаже универсальные, так называемые штанговые шаблоны. Они представляют собой измерительную линейку, на которую накидываются необходимые для работы кондукторы для разметки.

Наличие измерительной линейки по высоте заготовки позволяет исключить необходимость ручного измерения места положения направляющих, петель, подъемных механизмов вдоль боковин.

Также можно приобретать шаблоны по мере необходимости. Например, для установки специфичных выдвижных систем типа тандембоксов, леграбоксов и т.д.

Остальные мебельные кондукторы и шаблоны по системе 32

Для сборки дверей-купе с засверловкой алюминиевого и стального профиля также используются мебельные кондукторы. Как и для складных дверей, различных подъемных и выдвижных механизмов.

Предлагаются в продаже и различные кондукторы для установки минификсов, шкантов, для установки в торец под углом, «косой шуруп» и т.д.

Но при изготовлении мебели своими руками в штучном экземпляре «для себя» вряд ли они оправдают свою стоимость. Поэтому стоит задуматься о приобретении, когда прослеживается острая необходимость в облегчении и автоматизации однотипных действий в разметке заготовок под крепеж и установку фурнитуры.

ТОП 10 столярных шаблонов для домашнего мастера с АлиЭкспресс

Добрый день, уважаемые читатели!

Для любого домашнего мастера шаблоны (кондукторы) для сверления могут стать отличным подспорьем в работе. С шаблонами работа идет быстрее, а соединения получаются более точными. Что как следствие ведет к снижению брака. Шаблоны можно изготовить самостоятельно под какое-то конкретное изделие или тип соединения. Что в общем-то и приходится делать для нестандартных изделий. Однако, для типовых соединений или операций вполне можно обойтись готовыми решениями шаблонов заводского изготовления.

пример простейшего самодельного шаблона для разметки под сверление

Вот несколько примеров таких кондукторов, которые доступны к заказу:

1. Шаблон для врезания вкладных петель

Кондуктор предназначен для сверления глухих отверстий под установку вкладных петель. При помощи подобного шаблона можно здорово сэкономить время на этой операции. Особенно актуально при большом объеме работы, например, при изготовлении кухонного гарнитура. В комплект входит все необходимое, в том числе сверло Форстнера 35мм – стандартный размер вкладных мебельных петель. Цена набора около 1600 рублей.

2. Кондуктор для установки ручек

Предназначен для максимально точной установки любых мебельных ручек. В комплект входят два сверла с ограничителями глубины сверления. Цена набора около 3000 рублей.

3. Устройство для установки выдвижных ящиков

В комплект входят два приспособления для монтажа направляющих для выдвижных мебельных ящиков: для правой и левой стороны. Цена около 2500 рублей.

4. Кондуктор для сверления под шканты

Это приспособление поможет вам точно сделать отверстия для соединения на шканты или эксцентриковую стяжку (минификс). Таким образом, может быть полезно при работе с мебельным щитом и ЛДСП. Цена набора около 2000 рублей.

5. Кондуктор для сверления

Обладает более широкими возможностями, чем предыдущий вариант. В комплекте сверла 6, 8, 10мм, а также линейка. Цена около 4000 рублей.

6. Кондуктор для соединения саморезами под углом

Данный вид соединения саморезами еще называют «на косой шуруп». Диаметр сверла 9,5мм – подойдет для стандартных саморезов. Цена набора около 2000 рублей.

7. Еще один кондуктор для соединения саморезами под углом

Отличие от предыдущего варианта в том, что при помощи этого шаблона также есть возможность сверлить отверстия под прямым углом. Также он более прост в использовании за счет наличия ручки – не всегда есть необходимость закреплять его струбциной. Сверло также диаметром 9,5мм. Цена набора около 1200 рублей.

8. Вариант шаблона для соединения на косой шуруп с зажимом

Наилучшим образом подойдет для заготовок небольшого размера. Есть возможность быстрой фиксации встроенным зажимом. Цена около 4500 рублей.

9. Самоцентрирующийся шаблон для сверления

Простое приспособление для сверления в торце детали. Под диаметры сверла 6, 8 и 10мм. Сами сверла в комплект не входят. Цена около 3000 рублей.

10. Шаблон для разметки и сверления

Удобный шаблон для разметки и засверливания отверстий. Цена около 1300 рублей.

11. Как бонус – струбцина

Быстрозажимная струбцина такого типа — отличное дополнение к большинству описанных выше шаблонов. Цена около 1000 рублей.

В заключение, напомню, что в сегодняшней реальности АлиЭкспресс не всегда способен гарантировать самую низкую цену на некоторые категории товаров. В частности, цены на некоторые из вышеописанных шаблонов, на мой взгляд, высоковаты. Перед покупкой конкретного кондуктора на АлиЭкспресс не поленитесь проверить цену на него у официального представителя в вашем регионе крупных производителей подобных приспособлений (например, обратитесь к официальным продавцам фирм Kreg или Wolfcraft). Вполне может быть, что вам удастся приобрести необходимый шаблон дешевле, быстрее и с гарантией качества от официального поставщика.

Всем удачи в ремесле!

Читайте новые заметки раньше всех – подписывайтесь на канал в Телеграм!

Общайтесь и задавайте вопросы автору блога !

Другие виды петель

Итак, все виды петель можно классифицировать разными способами. Так, выделяют различные типы по конструкции, по назначению, по методу фиксации и наложения. В целом, существует несколько десятков видов мебельных петель, какие-то распространены больше, какие-то меньше, но практически все находят себе применение в различных вариантах мебельных конструкций. Помимо четырехшарнирных, рассмотрим еще несколько вариаций петель, которые могут встретиться мастерам по сборке мебели или же людям, купившим новые предметы интерьера и решившим собрать их самостоятельно.

Карточная петля

Карточные петли считаются самыми старыми. Их прародительница – кованая навесная петля, имеющая длинную накладку. Внешне они напоминают обычную дверную петлю, только размером несколько поменьше. Конструкция представляет собой две металлические планки, соединенные параллельно при помощи тонкого стержня, выполняющего роль шарнира. Сейчас они используются редко, но незаменимы при изготовлении мебели в стиле «ретро».

Дверные петли «бабочка»

Петли маятникового типа или барные петли дают возможность открывать дверцу на 180 градусов. Выходит что-то похожее на то, как открываются двери на входе в салун в старых вестернах.

Петля барная

Антресольные конструкции-петли созданы для того, чтобы крепить горизонтально ориентированные дверцы, которые будут открываться вверх. Петли имеют пружинный механизм, а также позволяют фиксировать дверцу в открытом состоянии. Напоминают обычные накладные вариации петель.

Антресольная петля MK01

Ломбертные конструкции применяются для так называемых откидных дверей. Они будут монтироваться с обоих торцов шкафа, не требуют врезки, но может понадобиться небольшая фрезеровка (до 2 мм). Тогда створку можно открывать на 180 градусов. Это идеальный вариант петли для раскладного стола.

Петля для откидных элементов

Секретерные конструкции похожи на описанные выше карточные, имеют осевой шарнир и пластины. Дают возможность открыть фасад вниз и удержать его в горизонтальном положении. Могут сопровождаться специальным кронштейном, который оказывает поддерживающую функцию. Обычно устанавливаются в тех шкафах, где предусмотрен бар.

Петли секретерные

Глухие петли, иначе называемые штольными, применяются для дверей с той стороны шкафа, которая примыкает к стене. Ими можно прикрепить дверцу к фальш-панели.

Штольные петли

Пяточные изделия крайне редко применяются, потому что рассчитаны только на легкие двери. Но зато установить их можно на фасады с любым типом открывания. Монтаж производится в нижней и верхней части створки.

Пяточные петли для мебели

Для стеклянных створок идут особые петли. Они тоже бывают разных типов, но их достоинство в том, что они могут выдерживать значительную нагрузку, притом выглядят очень красиво.

Петля для стекла

И сравнительно недавно в продаже появились петли с 8-ю шарнирами, восьмишарнирные. Чтобы их установить, не нужно прибегать к фрезеровке или резке. Это усовершенствованная вариация обычной четырехшарнирной петли. Правда, ставить их сложнее, а потому, несмотря на отсутствие необходимости проводить какую-то подготовку, такие петли используются редко.

Петля 8-ми шарнирная

Что нужно учесть?

Если вдруг по какой-то причине человеку нужно выбрать и купить петли самостоятельно, то к решению этого вопроса нужно подойти с умом. И приобретать навесы нужно только высокого качества, несмотря на то, что на витрине они все выглядят одинаково. Лучше взять те, что подороже, но от проверенного производителя, чем подозрительно дешевые. Некачественные петли могут:

• быстро расшататься и требовать постоянной регулировки;
• начать скрипеть или плохо закрываться;
• поломаться;
• начать ржаветь.

Как выбрать петли для мебели

Установив дешевые петли, сэкономить получится только в крайне редком случае. Обычно такие конструкции требуют ранней замены, а это – дополнительные расходы и трата времени на демонтаж старой и монтаж новой петли. Скупой платит дважды – поговорка, очень актуальная в отношении петель для мебели.

Как выбрать мебельные петли

Для сверловки труб и деталей цилиндрической формы

В современной мебели используются не только ДСП, ДВП, МДФ и дерево. В качестве дополнительных элементов могут применяться стальные трубы различного диаметра. Покрытые хромом или из нержавеющей стали, они отлично дополняют общий мебельный ансамбль.

Очень сложно просверлить сферическую поверхность — сверло так и норовит соскользнуть в сторону. Да и разметить не так-то просто, когда отверстий много и они располагаются в несколько рядов.

Для того чтобы из трубы не получился пресловутый дуршлаг, а правильная деталь с точно выполненными отверстиями, понадобится кондуктор — это идеальное решение в создавшейся ситуации.

Есть кондукторы стальные, выполненные в виде регулируемой струбцины. Эта особенность конструкции позволяет зажимать в них трубы разного диаметра и сверлить в них отверстия с высокой точностью.

Не имея возможности изготовить такое приспособление, можно использовать бросовые материалы, сделав ещё более простое устройство, используя брусок и полоску фанеры. Так, брусок, разрезанный вдоль по диагонали на циркулярной пиле, можно прибить гвоздями или прикрутить саморезами под углом в 90° к фанере. Полученное устройство накладывается сверху на трубу, а полоска фанеры, упираясь в стол или верстак, не даёт нарушиться заданному углу. Заблаговременно просверлённые в бруске отверстия нужного диаметра размещены с учётом необходимых расстояний между будущими отверстиями, что позволит быстро и точно просверлить трубу точно по чертежам.

Сфера использования

Мебельные кондукторы — это приспособления, без которых не обойдётся ни один мебельщик в процессе работы. Такие устройства позволяют избежать основной проблемы при производстве мебели, а именно вхождения сверла не под тем углом. Если сделать подобную ошибку, то её впоследствии очень сложно исправить или вовсе невозможно. Такое приспособление не только даёт возможность правильно направить сверло при работе, но и позволяет инструменту постоянно держать нужную траекторию (ровную, перпендикулярную или под углом).

Подобные приспособления используются как при проектировании и производстве мебели, так и при сборке, когда есть необходимость проделки отверстий для крепления элементов между собой. Зачастую для таких действий используются кондуктора под комфирматы или шканты, без которых ровные отверстия выполнить невозможно

Также без этого устройства не обойтись при необходимости проделки отверстий под углом или в торце тонкой плиты (особенно важно использовать устройство при работе с ДСП плитами)

При сверлении отверстий при помощи такой конструкции сам процесс происходит быстро и просто. Крепёж позволяет делать работу на любом удалении от края плиты, а также независимо от её ширины.

В мебельной индустрии очень часто используются шканты в качестве крепежей. Но в то же время этот вариант уже существует давно, и их использование требует обязательного наличия при работе сверлильного кондуктора. Единственным условием и в то же время проблемой является тот фактор, что соединяемые детали между собой должны иметь прямой угол при работе. Поэтому подобные элементы должны располагаться точно перпендикулярно друг к другу. При изготовлении отверстий для шкантов и присадке деталей очень трудно будет обойтись без кондуктора.

Мебельное производство — не единственная сфера применения таких приспособлений. Зачастую они могут использоваться для проделки отверстий в трубах и других деталях округлой формы. Специальные устройства позволяют сделать качественные отверстия даже в самых маленьких трубках.
