Как сделать защитный кожух под пылесос своими руками, чтобы болгарка стала удобнее

Виды кожухов

Виды оснастки для болгарки, выполняющие задачи по сбору и отведению пыли, достаточно многочисленны.

Производители знают о существовании проблемы и решают ее, выпуская специальные приспособления под свое оборудование.

По типу функционала выпускаются два варианта:

для отрезных дисков;
для шлифовальных дисков.

Первые внешне напоминают обычную защиту с закрытым корпусом и патрубком для пылесоса. Второй вариант представляет собой закрытую крышку с отводом для подключения шланга пылесоса. Оба вида устанавливаются обычным способом на болгарку и не требуют для монтажа специальных инструментов. Большинству пользователей известны распространенные модели:

Stomper SG-230;
Stomper SG-230 R;
Bosch 1605510180;
Bosch 2605510107;
Bosch 2605510224;
Bosch 2602025285;
Metabo GED125;
Metabo GED125 Plus.

Важно! Привести исчерпывающий перечень защитных кожухов для болгарки невозможно, так как модельный ряд постоянно дополняется, появляются новые разработки, усовершенствуются наиболее перспективные образцы

Самодельный кожух из кастрюли

Из старой кастрюли можно изготовить своими руками кожух как под шлифовку бетона, так и под отрезной круг или штробление.

необходимо только подобрать диаметр в соответствии с размером диска (на 2-3 см больше). Проще всего приложить диск к днищу, выбрать оптимальное положение и маркером отметить центр;
затем отрезается сегмент, определяющий величину вылета диска из кожуха;
вокруг намеченного центра очерчивается окружность, диаметр которой соответствует посадочному размеру болгарки;
по намеченному центру сверлится отверстие, из которого ножницами по металлу надрезаются лучи из центра к краям. Получившиеся лепестки отгибаются наружу, образуя посадочный диаметр для установки на болгарку;
берется металлический хомут соответствующего размера и аккуратно приваривается к отогнутым лепесткам. Примеряется на болгарку и окончательно подгоняется;
устанавливается отрезной диск, на стенках кастрюли по кругу отмечается его положение с запасом около 1 см. Затем делаются поперечные надрезы от краев к отмеченной косильной лески, а получившиеся лепестки отгибаются внутрь. Лишние части отрезаются ножницами по металлу;
внешнюю стенку крепят к отогнутым лепесткам любым доступным способом — на сварку, болты, прикручивают проволокой. Материалом для нее могут послужить металлический лист, пластик и т. д.
отверстие под патрубок для пылесоса отмечается в боковой части кожуха. Сам патрубок может быть сделан из пластиковой канализационной трубы, или изготовлен из металла. Патрубок вставляется в отверстие, прикрепляется доступным способом — сваркой, прикручивается проволокой и т.п.

Вытяжной самодельный кожух под шлифовку изготавливается еще проще — кастрюля нужного диаметра устанавливается на посадочное отверстие, отрезается по высоте так, чтобы шлифовальный диск болгарки был полностью накрыт оставшейся частью. Затем по периметру надрезаются лепестки высотой около 5-10 мм и отгибаются наружу. На них крепится поролоновый уплотнитель для дверей или окон, который обеспечивает герметичность кожуха. Остается только изготовить отверстие в днище рядом с посадочным, и прикрепить патрубок для пылесоса. Кожух готов.

Приспособление из канистры

Пластиковая бутыль-канистра от технических жидкостей удобна тем, что уже имеет практически готовый отвод для пылесоса. Горловина канистры хорошо соединяется со шлангом, остается лишь подобрать нужную величину вылета для диска и сделать отверстие в боковой плоской части канистры. Потребуется хомут с переходным кольцом, который соединит емкость с болгаркой. Этот элемент важен, поэтому необходимо изготовить его максимально тщательно, иначе при работе пылезащитный кожух будет спадать с посадочного диаметра болгарки. В узкой боковой части делается прорезь для диска.

Такой кожух прост, легок и требует немного времени для изготовления. Старые канистры валяются в любом гараже, найти их не проблема. Остается только потратить немного времени и труда.

Цены на заводские модели защиты слишком велики, поэтому подавляющее большинство мастеров пользуются самоделками. Они не требуют расходов, изготавливаются из подручных материалов и вполне качественно выполняют свою работу. На изготовление уходят считанные часы, а польза, полученная от таких изделий, велика и полностью оправдывает затраченные усилия и время.

Как сделать штроборез из болгарки своими руками

Два основных отличия болгарки от штробореза — это удлинённый шпиндель и кожух с пылеотсосом. Покупать готовый штроборез слишком дорого. И если вам нужно проложить несколько коммуникаций в квартире, то нет смысла тратить столько денег. Можно сделать бороздодел самостоятельно из болгарки.

Для установки двух дисков на болгарку вам понадобится вторая прижимная гайка:

Снимите посадочную шайбу со шпинделя болгарки и сточите её, чтобы она стала тоньше. Тогда вторая прижимная гайка лучше закрутится на шпинделе. Можно не стачивать, а просто купить более тонкую шайбу от другой модели болгарки.
Установите первый диск и закрутите прижимную гайку.
Сверху наденьте второй диск и зафиксируйте его другой гайкой.

Такой штробы вполне хватит для прокладывания кабеля в бытовых условиях. Но если вам этого не достаточно, то можно увеличить ширину. Возьмите удлинённый шпиндель и произведите установку дисков, как на штроборезе. Если нет шпинделя, то можно пойти другим путём:

Изготовьте на токарном станке удлинённую гайку с внутренней резьбой, как у шпинделя болгарки и наружной резьбой под прижимную гайку, которую тоже надо изготовить. Возьмите несколько шайб для регулировки ширины штробы.
Закрутите удлинённую гайку на шпиндель болгарки.
Установите первый диск. Потом необходимое количество шайб и второй диск.
Зафиксируйте конструкцию прижимной гайкой.

Теперь нужно сделать специальный кожух для вашей болгарки.

Готовый фабричный кожух для болгарки

Защитный кожух с регулятором глубины и пылеотсосом можно купить или сделать самостоятельно по определённым размерам.

Высота и длина кожуха для штробореза

Расстояние D1 от кожуха до диска со стороны пылеуловителя 45–50 мм. Его нельзя делать сильно прижатым к кругу. Противоположный зазор D2 между диском и кожухом 15–20 мм. Размер A кожуха складывается из этих зазоров и диаметра алмазного диска D: A = D1 + D + D2. Высота B кожуха больше диаметра диска D на 1 см: B = D + 1. Длина и ширина платформы должна выступать за пределы кожуха и болгарки на 5–10 мм. Штуцер для прикрепления шланга устанавливается в передней части кожуха, так как диск вращается по часовой стрелке и штроборез двигается вперёд. Пыль будет напрямую залетать в отверстие штуцера, не делая круги внутри кожуха. Можно установить патрубок для пылесоса в задней части кожуха, тогда болгарку нужно закрепить справа.

Циркуляция пыли во время работы штробореза

Для изготовления кожуха вам понадобятся: кастрюля радиусом не меньше размеров A и B на чертеже, профильная труба, металлический лист толщиной 1,5–2 мм, хомут с посадочным диаметром штатного кожуха болгарки, сгон диаметром 1 дюйм с четвертью, сантехнический отвод диаметром 40 мм.

Чтобы сделать подошву, возьмите профильную трубу. Разрежьте её вдоль и сварите перпендикулярно две части.
Из металлического листа вырежьте щёки и приварите к подошве.
Возьмите кастрюлю и разрежьте её.
Сделайте отверстие в днище диаметром, как у штатного кожуха болгарки.
Приварите хомут.
Отрежьте часть кастрюли ниже отверстия. Вырежьте из металла усилитель и приварите его.
Из металлического листа сделайте боковину для кожуха.
Приварите её к кастрюле.
Из сгона вырежьте штуцер и приварите его к отверстию в кастрюле.
Возьмите сантехнический отвод и наденьте его на патрубок. Благодаря внутренней резинке отвод крепится прочно и поворачивается в любую сторону. В него будет входить шланг от пылесоса.
В верхней точке кастрюли просверлите отверстие и закрепите болтом любую рукоять. Например, деревянную.
Вставьте ролики в подошву и зафиксируйте стопорными шайбами. Для регулировки глубины реза используйте винт с контргайкой Соберите устройство.

Болгарка вставляется в кожух со стороны хомута.

Видео: изготовление штробореза своими руками

Зная основные элементы штробореза, можно без особого труда сделать его самостоятельно. Для безопасности работы кожух должен быть изготовлен из жёсткого материала, чтобы при срыве или разломе диска не получить травму. При соблюдении размеров кожуха пылеотведение будет работать эффективно.

Причины образования пыли

Болгарка является универсальным инструментом. С ее помощью, используя различные насадки, можно резать металл, камень, керамогранит и плитку, обрабатывать древесину и прочие материалы. Но одним из недостатков является образование огромного количества пыли.

Работы, вызывающие образование большого количества мелкого мусора:

Штробление пазов на стенах. Работы производятся по штукатурке, а цемент и песок имеют мелкую фракцию. Высота прохождения каналов находится на уровне полутора или двух метров. С такой высоты пыль равномерно оседает по всей площади помещения.
Шлифование деревянных конструкций. Перед окрашиванием или покрытием лаком деревянные изделия подлежат обязательному удалению волокон целлюлозы, которые образуются в процессе пиления. Целлюлоза тонкая, легкая и на протяжении длительного времени зависает в воздухе.
Удаление старого лакокрасочного покрытия. Перед нанесением свежей краски старую требуется удалить. Используется лепестковый наждачный круг. Снимаемая им краска получается мелкой.
Резка напольной и декоративной керамической плитки. Спеченная керамика имеет мелкозернистую структуру, и она проникает повсюду.
Циклевание паркета или деревянных полов. Выравнивание полов происходит за счет снятия верхнего слоя. Неровности имеют различную высоту и поэтому, кроме стружки, образуется много древесной пыли.

По окончании ремонта пыль приходится удалять из всех возможных щелей и полостей. Для защиты соседних помещений от строительной пыли, в дверных проемах устанавливаются защитные экраны из полиэтиленовой пленки или легкой ткани. Также используются специальные приспособления, которые можно изготовить самостоятельно.

Приспособление для плиткореза

Чтобы резать керамическую плитку, необходим постоянный контроль. А вытяжной кожух для болгарки закрывает обзор полностью. Для изготовления кожуха нужен прозрачный материал.

В качестве заготовки подойдет 5-литровая прозрачная бутылка из-под бутилированной воды. В горлышко входит патрубок пылесоса. Канцелярским ножом вырезается отверстие под посадку.

Отрезается дно бутылки так, чтобы диск выставлялся на требуемую высоту. Конструкция закрепляется на УШМ хомутом или винтами. Большой объем бутылки не позволяет пыли разлетаться, и кожух одновременно выполняет роль пылесборника.

Работник, производящий работы внутри помещения, не защищен. И для своей защиты от вредных факторов он может воспользоваться респиратором и очками либо установить на инструмент пылесборник или пылезащитный кожух.

Альтернативный способ снижения количества пыли при работе болгаркой

Есть ещё один способ снизить количество пыли, попадающей в воздух, который не требует ни специального пылеуловителя, ни пылесоса. Это обычное смачивание водой. Пользоваться им нужно следующим образом:

берётся небольшой садовый помповый опрыскиватель и наполняется водой;
в процессе работы болгаркой обрабатываемая поверхность постоянно обрызгивается струёй воды в непосредственной близости к месту распила или шлифовки.

Заменить садовый опрыскиватель можно бытовым пульверизатором или обычной пластиковой бутылкой с отверстием в крышке. Однако такая замена менее удобна при эксплуатации.

Несмотря на то, что данным способом строители пользуются довольно часто, он имеет два существенных недостатка. Во-первых, он требует «третьей руки», что неудобно при работе в одиночку. Во-вторых, пыль, смоченная водой, никуда не девается, а превращается в жидкую грязь, которую тоже нужно будет убирать.

Самостоятельное изготовление

Изготовить кожух для болгарки под пылесос своими руками не составляет труда. Нужно только подойти к проблеме с фантазией. Материалов для изготовления множество:

алюминиевая кастрюля или тарелка;
пластиковая канистра из-под масла;
пластиковая бутылка объемом 5 литров.

Штатный кожух

Менее затратный способ изготовления — это использовать штатное защитное устройство. К нему требуется только прикрепить боковую крышку и патрубок. Чтобы изготовить боковую крышку можно взять кусок оцинкованной стали и потом действовать так:

Из оцинковки нарезать полоски шириной 15 мм и длиной 30 мм для изготовления уголков. Затем согнуть их под прямым углом посередине.
В боковой открытой части кожуха просверлить отверстия диаметром меньше толщины саморезов. Через эти отверстия закрепить изготовленные ранее уголки.
Вырезать из оцинковки по контуру боковую крышку.
В ней ближе к краю просверлить отверстие под патрубок.
Патрубок можно изготовить путем сворачивания в трубу листовой заготовки. Края закрепить между собой можно саморезами или хомутами.
Один край патрубка необходимо надрезать в нескольких местах. И эти сектора разогнуть.
Вставить трубу в вырезанную крышку и закрепить саморезами.
Также саморезами прикрутить полученную конструкцию к уголкам.
Закрепить конструкцию на болгарке.
Подключение к пылесосу производится посредством гофрированного шланга. Для надежности соединения необходимо использовать хомут.

Все, УШМ с кожухом для пылесоса готова к работе.

Модель из пластмассовой канистры

После замены масла или заливки антифриза в автомобиль в гараже всегда остаются пластиковые канистры. Толстые стенки и отливы по углам позволяют хорошо сохранять форму не деформируясь. К тому же размер горловины канистры почти соответствует размеру шланга пылесоса.

Перед раскройкой следует определиться с таким параметром, как глубина погружения отрезного диска. Установленный пылеотвод будет препятствовать погружению. За основу можно взять штатный кожух.

Сначала маркером нанести разметку.
Острым строительным ножом вырезать отверстия и отсечь ненужные части. Отверстия, предназначенные для посадки на болгарку, рекомендуется сделать с двух сторон. Нужно это на тот случай, если возникнет необходимость сменить направление вращения.
Подсоединение шланга к горловине осуществляется хомутом.
Закрепление пылеотсоса на УШМ производится хомутом с переходным кольцом.
Чтобы закрыть не используемое посадочное отверстие, нужно вырезать круг большего диаметра и закрепить при помощи саморезов.

Приспособление для плиткореза

Угловая шлифовальная машина считается многофункциональным инструментом. Помимо множества преимуществ, она имеет один значительный недостаток — во время резки и шлифования материала она производит большое количество пыли. Чтобы освободить себя от длительной уборки помещения после работы болгаркой, мастера применяют устройства, оснащенные пылесосом. Главным элементом любого из таких устройств является защитный кожух. Его можно легко подобрать для любой модели УШМ. Главное — уметь правильно присоединить деталь к вытяжной системе.

Сведения о кожухе для шлифовальной машины

Итак, кожух для шлифовальной машины – это некая оснастка, которая позволяет обеспечивать безопасность работе на таком угловом оборудовании. Оператор освобождается от постоянно слежения за рабочим процессом и это делает работу его намного эффективнее. Чтобы установить для защиты такой кожух на шлифовальную машинку, необходимо очень надёжные и, соответственно, специальные крепления.

Функций у такого оснастки несколько: защитная, и именно такая защита помогает избежать не только человеческих травм, но и повреждение самого материала, например, каких-либо его трещин или сколов.

Функции оснастки для шлифовальной машины:

Защита человека и его жизни.
Защита материала от повреждения.

Обычно уже при продаже такая защитная оснастка идёт в комплекте с болгаркой. Почему же работа со шлифовальной машинкой может быть опасна без оснастки для жизни? Все дело в том, что когда идёт рабочий процесс, то все диски: отрезные и шлифовальные начинают разрушаться, превращаясь в мелкие остатки.

А затем, не останавливая самого процесса, ещё и начинают лететь в разные стороны, причём скорость у них очень большая и бывали случаи, когда такая работа с болгаркой приводило не только к серьёзным травмам, но и к смерти человека. Поэтому использование кожуха не может даже стоять под вопросом.

Правила выбора кожуха для шлифовальной машины

Так, при работе с камнем, бетоном или кирпичом при некачественном или с маленькой защитой кожуха вся пыль будет разлетаться по комнате. А лучше всего, если вы собираетесь соединять шлифовальную машинку с пылесосом, то и самому сделать такую защитную оснастку.

Если же вы решили приобрести кожух в магазине, а не делать его своими руками, то вы должны понимать, что моделей такой продукции может быть огромное количество и поэтому стоит заранее ознакомиться с ними, чтобы потом зря не тратить своё время, разглядывая незнакомые и непонятные вам технические описания к каждой оснастке.

Виды кожухов для болгарки

ЗК – гарантия безопасности работы и обеспечения чистоты при обработке пылевыделяющих материалов. Подобрать его можно только имея на руках болгарку или зная ее требования.

Вне зависимости от типа или конструкции следует подбирать оптимальный диаметр ЗК. Для высокой степени безопасности расстояние между ним и кругом должно быть минимальное.

Конструкция по возможности лучше будет универсальная. Чем больше типов дисков можно будет задействовать, чем больше разных операций выполнить, тем лучше. Хороши ЗК, которые позволяют превратить болгарку в подобие станка. При этом УШМ закрепляется на одном месте и просто работает. Мастер может затачивать или шлифовать детали на ней обоими руками.

Для удобства работы масса ЗК должна быть минимальной. Размеры и форма – тоже, для минимального воздействия на полезную работу. Использовать нужно подходящий ЗК – под 1 или 2 круга (последний хорош для параллельного реза кругами при штроблении).

Угол подвода патрубка должен быть таким, чтобы обеспечивать хорошее пылеудаление. Положение – с учетом направления вращения круга.

Для контроля обрабатываемого участка и состояния круга хорошо иметь открытую или прозрачную часть. Особенно это относится к шлифовальным ЗК, где лучше будет прозрачная секций или он весь.

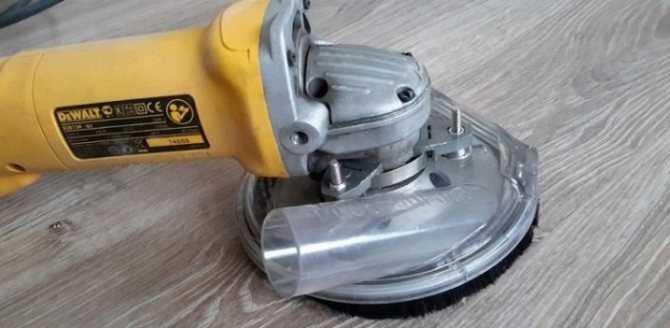

Металлический пылезащитный кожух для шлифовки под пылесос

Кожух под болгарку под пылесос – решение для шлифовки. ЗК является полностью закрывающим с одной стороны рабочий диск и прикрывающий его по периметру. Форма напоминает чехол или колпак –под таким названием можно встретить товар на Aliexpress. Под защитой с патрубком под шланг вращается круг, распространение пыли удерживается щеткообразным материалом по краю.

Могут снабжаться гибкими кромками-уголками для плотного прижатия – с целью лучшего удерживания пыли. Может быть 2 и более патрубков – для удобства работы. Крепление к болгарке может быть плавающим – для следования профилю обрабатываемой поверхности.

Комплектуется несколькими адаптерами под различные посадочные диаметры. Инструкция часто содержит информацию о том, с какими моделями допускается использовать ЗК.

Такой ЗК оптимален при шлифовке бетона и аналогичных работах, а также циклевании деревянного пола. При этих работах образуется очень много пыли и мусора. Они могут попадать в корпус болгарки и повреждать его. ЗК, созданный с учетом аэродинамики, повысит защиту. Отвод пыли упростит последующую общую генеральную уборку.

Кожух защитный вытяжной для болгарки

Пылеотводящий ЗК для резания почти не отличается от обычного. Так же выполняется обхват большей части диаметра круга, крепление – хомутом к УШМ. Разница только в закрытии плоской части круга и наличии разъема для подсоединения шланга.

Выпускаются для диаметров круга до 125 мм, хотя встречаются и больше. Встречаются модели с почти полностью закрытым кругом. Предназначается для защиты работающего от выбрасываемых отходов, частиц и искр. Минимум деталей, универсальное крепление и возможность поворота насколько позволит рукоятка. В зависимости от шланга подключать можно пылесосы мощность до 2 кВт. Масса ЗК – до 0,7 кг.

Существует разновидность, которая дотягивает до самостоятельной оснастки. Если смонтировать салазки или пластину, получится инструмент для штробления или резания только на заданную глубину.

Регулирование положения круга в нем выполняется посредством винтового прижима. Движение болгарки выполняется строго по плоскости контакта салазок.

Также подходит для отрезания плитки, особенно если установить УШМ на основание. Стационарно расположенный инструмент с вытяжкой пыли существенно улучшит условия труда.

Защитный кожух повышенной безопасности

Для обработки материалов, которые создают повышенное количество разлетающихся осколков, применяются усиленные ЗК. Такие кожухи повышенной безопасности выполняются из более толстой стали (около 1,5 мм) и закрывают больше поверхности круга.

Пластик или углерод не подходят. Металлические отдельные части соединяются сваркой или комбинированным способом. Установочные кольцо и винт делаются более мощными на случай возникновения нештатной ситуации. При появлении значительного куска мусора ЗК возьмет его на себя. Даже при разрыве круга почти все части останутся внутри, но работать без очков не следует.

Самостоятельное изготовление такого круга возможно

Отдельное внимание следует уделить швам. Все должны иметь полный провар, щели полностью исключаются

Вывод для пылесоса также приваривается.

Простейший метод

Первый вариант самодельного кожуха не требует больших вложений, так как использует тот, который уже есть в комплекте. Для превращения его в насадку с пылеотводом потребуется:

Вырезать из металлической пластины точную копию заводского кожуха. Его изображение легко отыскать в интернете, вбив маркировку своего ушма.
Следующим шагом будет выбор трубы, которая выступит в роли пылеотвода. Стоит отметить, что размер трубы необходимо подобрать таким образом, чтобы труба плотно заходила в трубку пылесоса, или же, наоборот, плотно налезла на нее.
В конце потребуется сварить заготовленные детали, зачистить их и покрасить. Все, ваша насадка готова.

Читать также: Алмазный шлифовальный круг для заточки твердосплавного инструмента

Достоинством данного варианта является опрятный и надёжный кожух, который будет смотреться как заводской, но при этом ваш кошелёк останется довольным от себестоимости такой насадки. К недостаткам же можно отнести то, что таким пылеотводом нельзя отрегулировать глубину резца. Также из-за достаточно большого запаса расстояния от кожуха до крайней режущей кромки диска, строительная пыль и мелкие частицы могут не сразу всасываться пылесосом через пылеотвод.

Пылеотвод из старой кастрюли

Если имеется в наличии листовая сталь, то ее можно использовать за основу при изготовлении пылеотвода для болгарки. При проведении таковых работ понадобится сварочный аппарат. Если же аппарата нет, то сделать насадку можно из старой алюминиевой кастрюли. Принцип изготовления устройства из алюминиевой кастрюли следующий:

За основу берется часть кастрюли с днищем. Днище выступает в качестве одной стороны насадки, а вторая сторона изготавливается путем изгибания боковых частей кастрюли
Для соединения листового алюминия рекомендуется использовать заклепки
Просверливается отверстие соответствующего диаметра в стенке пылесборника для закрепления на валу электроинструмента
Чтобы закрепить шланг от промышленного пылесоса, понадобится с наружной стороны в боковой стенке сделать отверстие, к которому закрепить горлышко от пластиковой канистры, бутылки или пластиковой трубки. Закрепить его можно к алюминиевому основанию при помощи резьбовых соединителей с шайбами
Надежность соединения шланга с насадкой обеспечивается металлическим хомутом

Принцип изготовления самодельной насадки простой, поэтому можно потренироваться делать кожухи из разных материалов. Если сделать насадку из двух частей — подвижной и неподвижной, то в итоге получится штроборез для проделывания канавок в бетоне.
