Как вязать стеклопластиковую арматуру

Армирование фундамента

Чтобы определить, можно ли использовать стеклопластиковую арматуру для ленточного фундамента и как вязать стержни из стекловолокна с таким основанием, нужно учесть, что существует два типа основы с лентой:

Прямоугольная.
Т-образная.

Во втором типе монтаж арматуры выполняется без предварительных расчетов, а подошва предназначается для поглощения нагрузок на изгиб. Материал можно зашивать в стенку, но при установке в подошву нужно быть особенно осторожным.

Если фундамент обладает прямоугольным сечением, использование стеклопластикового армирования оправдывает себя, поскольку эта конструкция может воспринимать сжимающие нагрузки.

Инструменты и материалы

Перед тем как начинать вязать ленточный фундамент, нужно подготовить такие инструменты и материалы:

Измерительное приспособление — рулетка.
Прибор для подгона и обработки прутьев — болгарка.
Средства персональной защиты.
Уровень водяного типа.
Хомуты из пластика для скрепления прутьев.

Земляные работы

Перед началом армирования нужно подготовить углубление, руководствуясь планировкой будущей постройки. Поверхность дна нужно выровнять и утрамбовать, затем насыпать слой песка (10-15 см), полить его жидкостью и уплотнить. Следующим слоем будет щебень с аналогичной толщиной. После уплотнения верхнего покрытия на дне образуется надежная подушка с ровной плоскостью.

Строительство опалубки

Для обустройства опалубки используются доски, которые соединяются в щиты с помощью гвоздей или саморезов. Шляпки крепежных деталей нужно устанавливать с внутренней стороны, а конструкцию нужно дополнительно укреплять с помощью распорок.

Поверхность стенок покрывается пергаментом, который фиксируется с помощью степлера. Задача этого материала заключается в сохранении чистоты досок и борьбе с вытеканием жидкости из бетонной стяжки.

Дальше на стенках размещаются метки, которые будут определять уровень заливки бетона. По этой линии стоит ориентироваться при монтаже армированных элементов. Для более точного выполнения работы следует применить водяной уровень.

Технология вязки

Чтобы разобраться с технологией вязки, следует учесть несложные советы опытных специалистов и придерживаться такого алгоритма действий:

Перед началом вязки нужно подготовить чертежи каркаса и провести нарезку всех элементов, придерживаясь расчетов.
Для позиционирования поперечных прутьев в нижних слоях используются фиксаторы. Они закрепляются как перед началом монтажа арматуры, так и после завершения сборки.
Диаметр ячеек определяется параметрами ленты, которая подвергается укреплению. В большинстве случаев он варьируется от 15 до 30 см.
Перед соединением продольных прутьев, их нужно разложить на земле и нанести на них отметки в местах крепления поперечных деталей. В процессе вязки нужно соблюдать прямой угол.
Поперечные элементы фиксируются с продольными с нижней стороны. Для обеспечения надежного армирования, хомуты из пластика или проволока вяжутся как можно туже.
В первую очередь необходимо подготовить горизонтальные слои армирования, а потом начинать закрепление вертикальных

Фиксация осуществляется с внутренней стороны ячеек для повышения надежности конструкции.
Углам нужно уделять особое внимание. Специалисты рекомендуют не гнуть их путем температурного воздействия, поскольку это может ухудшить прочностные свойства.
После завершения вязки арматурной конструкции ее нужно поместить внутрь опалубки.

Если вязка стеклопластиковой арматуры осуществляется с помощью проволоки, то, чтобы облегчить работу, лучше задействовать вязальный крючок. Его роль может выполнять старая отвертка.

Сооружение арматурного каркаса

При обустройстве каркаса нужно придерживаться ключевого требования — изделие нужно полностью заливать бетоном, выдерживая дистанцию между стенками опалубки не меньше 5 см. Чтобы армированные элементы не размещались на дне углубления, следует закрепить кирпичи, а поверх них расположить продольные прутья и горизонтальные поперечины. Эти элементы соединяются с помощью пластиковых хомутов.

Заливка фундамента

На последнем этапе нужно залить бетон в опалубку с каркасом

Важно проводить это действие с особой осторожностью, помещая его в свободные полости между частями каркаса. Также необходимо периодически протыкать бетон прутьями для удаления пузырьков воздуха

Преимущества

Список плюсов стеклопластиковой арматуры:

Небольшая масса изделия. Позволяет на небольшой процент снизить общую массу фундамента. Монтаж проводить легче.
Низкая теплопроводность. Преимущество повышает прочность общей фундаментной конструкции. При морозах, жаре металлическое изделие подвергается колебаниям, постепенно разрушается бетон.
Неплохая гибкость изделия. Можно хранить арматуру в бухтах по 150 метров, при транспортировке экономит много места. В случае перевозки металлической арматуры, необходимо нанимать грузовую машину, для стеклопластикового материала достаточно багажника легкового автомобиля. Нарезка материала сокращает количество отходов.

Бухта

Долгий срок службы. Вопрос считается спорным. Изделие из стекловолокна поступило на рынок строительных материалов недавно.
Арматура из стеклопластика не подвержена влиянию коррозии.
Хорошо переносит воздействие химических препаратов. Зимой для затвердевания бетона добавляется соль.
Арматура из стеклопластика — диэлектрик, не создает помехи для радиоволн.

Что такое вязка

Основную работу выполняют продольные арматурные стержни. Для того, чтобы удерживать их в нужном положении до момента заливки бетоном, используются вертикально расположенные прутки с гладкой поверхностью и меньшего диаметра (хомуты).

Для сборки каркаса используется метод вязки, соединения прутков на проволочные скрутки. Альтернативой является сварной способ соединения, но он более затратен, требует наличия подключения к линии электропитания.

Кроме того, сварные соединения плохо выдерживают перепады нагрузок, возможные во время застывания бетона и способны ломаться, тогда как проволочные скрутки имеют небольшую степень свободы, компенсирующую подвижки материала.

Соединения при помощи сварки обязательны только для стержней с диаметром более 25 мм, которые не применяются в частном домостроении.

Как согнуть (гнуть) стеклопластиковую арматуру?

Помещение ванной комнаты невозможно себе представить без раковины для комфортного умывания. Однажды может наступить такой момент, когда такой конструктивный элемент необходимо будет обновлять.

Именно в тот момент и возникает в голове. Арматура — это сырье для армирования конструкций из железобетона. Ее основная функция — придание прочности строительному материалу. По некоторым критериям различают несколько видов арматуры: По материалу изготовления: стальная.

До недавних пор единственным строительным элементом, используемым для укрепления фундамента, являлась стальная армированная сетка. Сегодня на смену ей пришел композитный материал, который является легким и прочным. Речь идет о стеклопластиковой арматуре для фундамента.

Как правильно вязать арматурный каркас?

Вязка стального остова
Как рассчитать арматуру для ленточного фундамента?
Какой бетон выбрать?

Чтобы ваше строение на ленточном фундаменте не дало сильную усадку, крен и надежно стояло на крепком основании, его необходимо дополнительно армировать. Вязка арматуры для ленточного фундамента представляет собой процесс создания каркаса из стальных прутьев, который значительно усилит фундамент.

Схема армирования ленточного фундамента.

Армирование сводит к минимуму вред от неравномерной нагрузки, которая возникает по двум основным причинам:

Неоднородный грунт.
Различная тяжесть отдельных частей у постройки.

Из-за неравномерности нагрузки зачастую на самой постройке и фундаменте могут появляться трещины. Бетон хорошо справляется с возможными сжатиями постройки, а металлические стержни препятствуют растяжению.

Вязка стального остова

Материалы и инструменты, которые понадобятся для армирования:

Схема армирования ленточного фундамента.

Арматура (стальные прутья). Для вязки арматуры ленточного фундамента специалисты используют прутья диаметров от 6 до 14 мм.
Крючок для вязки (продается в любом строительном магазине, его стоимость обычно не более 200 рублей).
Проволока. При вязке каркаса чаще всего используют куски проволоки длиной от 30 до 40 см и диаметром от 0,7 до 1,3 мм. Диаметр проволоки зависит от диаметра стержней.

Этапы использования проволоки для вязки прутьев:

сложить проволоку вдвое;
вдеть петлю в крюк;
обернуть концы проволоки по диагонали крестовины;
концы завести в специальный крюк;
крюк провернуть #8211; соединение готово.

Процесс можно ускорить, если вы будете использовать шуруповерт со специальными насадками или электрический крючок.

Специалисты не рекомендуют использовать сварку для соединения стержней.

Несмотря на то что это очень простой способ изготовления каркаса для ленточного фундамента, прутья теряют свои свойства, благодаря которым они предотвращают растяжение.

Не стоит пренебрегать вертикальным остовом. Именно вертикальные стержни отвечают за прочность соединений.

Как рассчитать арматуру для ленточного фундамента?

Для правильного расчета арматуры для ленточного фундамента необходимо учитывать следующие особенности:

Ребристые прутья в составе арматурной обрешетки лучше выдерживают нагрузку на продольные элементы фундамента. Также ребристые стержни обеспечивают наилучшее сцепление с бетоном.
Стержни, которые укладывают вдоль периметра всего фундамента, не должны касаться стенок опалубки, дна и верхней части основания. Между ними должно быть расстояние минимум в 5 см. Этим вы защитите стальной арматурный каркас от влаги и воздуха, под воздействием которых образуется коррозия.Таким образом, для фундамента с шириной ленты 40 см каркас будет 30 см в ширину и от 10 до 30 см в глубину (размер зависит от уровня заглубления основания).
В целях экономии денежных средств можно использовать гладкие стержни с диаметром 6 мм в качестве поперечных прутьев в арматурном каркасе. На них нагрузка идет значительно меньше.

Схема устройства мелкозаглубленного ленточного фундамента.

Расстояние между поперечными и вертикальными прутьями обычно составляет 20-30 см, но, если не планируется возводить высокую постройку, можно вязать стержни с расстоянием в 50 см.

Метод расчета каркаса для ленточного фундамента заключается в подсчете количества прутьев с одной длиной. Затем это количество умножается на длину этого прута.

Самый сложный участок армирующего каркаса #8211; углы. По нормам армирование углов идет гнутыми прутьями, которые соединяют две части остова. Но для упрощения работы можно просто укладывать стержни под прямым углом друг к другу. Это никак не скажется на крепости ленточного фундамента.

Какой бетон выбрать?

Для армирования ленточного фундамента марка бетона выбирается в зависимости от геологических и климатических условий. Также необходимо учитывать следующие нюансы:

Расчетный вес постройки.
Нагрузку на бетонное основание.
Особенности грунта: близкое залегание грунтовых вод, подвижность грунта, сыпучесть и т.д.

Чем выше нагрузка на фундамент, тем более высокую марку бетона необходимо приобретать. Для одноэтажного дома вполне хватит бетона марки М100 или М200. Если планируется двухэтажный щитовой дом, то используется марка М250, если дом деревянный #8211; М250-300. Для основания кирпичного дома используют бетон марки М350 или выше.

Способы соединения армирующих элементов

При помощи арматуры, состоящей из металлических прутков, в фундаменте формируется силовой каркас, который по своей геометрии напоминает клетку. Такая армирующая клетка, как правило, состоит минимум из двух горизонтальных слоев, включающих в себя как горизонтальные, так и вертикальные перемычки.

Чтобы армирующий каркас, состоящий из отдельных металлических прутков, обладал требуемой надежностью, необходимо правильно соединить все его элементы. Если их не зафиксировать соответствующим образом, то вся армирующая конструкция может подвергнуться деформации под воздействием массы заливаемого бетона или из-за нагрузок, воздействующих на всю строительную систему.

Пистолет для вязки арматуры

Вязание арматуры необходимо выполнять и в местах пересечения металлических прутков, а также в тех участках, где они пересекают друг друга по своей длине.

Вязка арматуры для фундамента может выполняться несколькими способами. Выбор конкретного из этих вариантов зависит от требуемой надежности арматурного каркаса и условий для его создания.

Расчёт композитного армирования

Если методики расчёта стального армирования хорошо освоены большинством строителей, проектирование фундаментов со стеклопластиковой арматурой до сих пор считается недостаточно освещённой темой. Причина тому — отличающиеся физико-механические свойства арматуры, которые пока не учтены в большинстве действующих строительных нормативов. Простейший способ расчёта композитного армирования — метод равнопрочной замены, при которой стальные стержни заменяют стеклопастиковыми с уменьшением типоразмера на два значения (то есть 8 мм вместо 12 мм или 14 мм вместо 18 мм). Однако расчёт сложных фундаментов рекомендуется выполнять по общей схеме с нуля, дабы не упустить из виду существенную разницу в величине модуля упругости.

Первая часть расчёта фундамента содержит определение воздействий на основание постройки и выполняется так же, как и для железобетонных конструкций. Вторая часть начинается с определения достаточных размеров сечения элементов бетонных конструкций и здесь можно наблюдать первые отличия. Поскольку сопротивление растяжению у стеклопластиковой арматуры выше, а защитный слой — минимален, достаточная площадь сечения оказывается на 25–30% ниже нормативного минимума для железобетонного изделия при равном сечении армирующих элементов. Это не относится к определению ширины нижней плоскости фундамента, которая всегда определяется по действующим нагрузкам и опорной способности грунта

Поэтому при армировании композитной арматурой выгодно обратить внимание на фундаменты сложных сечений.

Следующий этап — выбор равнозначной замены стальному армированию, который заключается в сохранении не только прочностных, но и всех остальных физико-механических качеств. Основной нюанс в том, что стеклопластиковая арматура испытывает в 3–4 раза большее линейное удлинение прежде, чем перестаёт сопротивляться разрушающему воздействию. Это означает, что общее сечение армирующих элементов в зоне восприятия растягивающих нагрузок должно быть соответственно выше, чем при использовании стальной арматуры. Выгода от использования стеклопластикового армирования в таком случае выражается только высокими допусками по раскрытию трещин — для полимерного армирования контакт с воздухом или влагой не критичен, однако нельзя упускать из виду воздействие на бетон морозных сил. Общая же тенденция такова: результаты экономии на объёме бетонной смеси следует направлять на усиление композитного армирования в обозначенных зонах.

Выбор арматуры для армирования

Для создания армокаркаса для пояса подходят следующие классы арматуры:

Горячекатаная арматура А1 (А240), изготовленная из Ст.3, диаметр которой от 6 до 10 мм. Поставляется в виде бухт, если поперечное сечение менее 12 мм, и в прутках. Применяется только для поперечного армирования.
Легированная горячекатаная А500С и А3 (А400). Отличается высокими прочностными свойствами и оптимальным уровнем пластичности. Поставляется в виде прутков с диаметрами от 6 до 40 мм. Используется для продольного армирования, но также может использоваться и для поперечного.
Стеклопластиковая арматура (АСП). Состоит из стекловолокон, связанных смолами. Обладают прочностью в 2,5 раз превышающую стальные аналоги с таким же поперечным сечением.
Базальтопластиковая (АБП). В качестве основного материала применены базальтовые волокна. Обладает высокой антикоррозионной стойкостью и устойчивостью к агрессивным средам.

Внешний вид арматуры А1 ( А240) и А500С.

Внешний вид композитной арматуры.

В качестве соединителей для арматуры применяют металлическую вязальную проволоку, а также можно вязать арматуру на пластиковые хомуты стяжки.

Выбор арматурных элементов проводится на основе готового проекта здания

Важно учитывать не только технические характеристики объекта, но и условия его эксплуатации. Длина арматуры должна быть такой, чтобы вдоль стен здания стыков не было совсем либо минимальное их количество

Также важно соблюдать строительные нормы и правила, чтобы здание было прочным и долговечным.

При выборе материалов нужно учитывать следующие рекомендации:

Расход арматуры на 1 м3 бетона составлять от 0,4% до 3,1% от общего его объёма.
Для продольных элементов следует выбирать прутки с диаметром от 10 до 14 мм, а поперечных – от 6 до 8 мм.
Минимальный промежуток между продольными элементами каркаса нижнего ряда должен составлять 26 мм, а верхнего – 35 мм.
При ширине пояса более 15 см необходима укладка минимум 2-х продольных элементов в ряду.

Расчет постоянных нагрузок.

Напряжение от строительных конструкций можно подсчитать по сметной документации к проекту дома или по усредненным значениям удельного веса 1 м2 стен, перекрытий и кровельного материала.

Для прикидочного расчета массы кирпичного одноэтажного дома 6×9 м, высотой 2,5 м, с одной продольной перегородкой и кровлей из керамической черепицы, берут максимальные значения удельного веса строительных конструкций.

54000 кг = 108 м2 х 500 кг/м2 – масса цокольного и чердачного перекрытий из расчета их площади – 6×9х2 = 108 м2, умноженной на вес железобетонного перекрытия – 500 кг/м2.

6480 кг = 81 м2 х 80 кг/м2 – вес кровли, рассчитанный по площади скатов крыши – 9×4,5×2=81 м2, умноженной на вес кровли из черепицы – 80 кг/м2.

Инструмент для проволочного связывания арматуры

Использовать для вязки плоскогубцы не очень удобно. Они не обеспечивают необходимой плотности охвата соединения и требуют приложения больших усилий. Поэтому стальную проволоку скручивают на арматурных прутах при помощи специальных крючков или вязального пистолета. Магазины инструмента предлагают к продаже два вида крючков, предназначенных, чтобы вязать арматуру:

простые ручные, которые необходимо все время вращать во время работы;
полуавтоматические винтовые, с вращающимся при нажатии на ручку крючком;
пластиковые фиксаторы в виде одеваемых на арматуру колец и вертикальных стоек.

Простой крючок можно не покупать, а сделать самостоятельно (подробнее о том, как это сделать — тут), согнув его из толстой стальной проволоки и заточив острие. В этом случае вам будет чем вязать проектную конструкцию из прутов и без покупки инструмента.

Материал арматуры

Еще недавно арматура и стальной прут были синонимами. Теперь же для изготовления арматуры используются не только разные виды стали.

Арматура для фундамента может быть следующих видов:

стальная – классика жанра. Сталь – это сплав железа и углерода, а ее свойства зависят от пропорций этих компонентов, а также от наличия присадок. На качества стали влияет способ ее производства. Кроме того, прутья могут быть гладкими или рельефными, что также влияет на эксплуатационные качества арматуры. Сталь отличатся высокой прочностью и надежностью, не деформируется даже при значительных нагрузках, а работать с ней относительно просто – прямо на строительной площадке такую арматуру можно согнуть. Из минусов стоит отметить только подверженность коррозии;
композитная арматура производится на основе пластиков. Стоит дороже металлической, но не боится коррозии, не проводит электричество, весит меньше и выдерживает солидные нагрузки на разрыв (порой более значительные, чем стальной аналог). Бывает гладкой и рифленой. В частном строительстве используется редко из-за высокой цены. Композитная арматура может быть следующих видов:
- базальтопластиковая изготавливается на основе базальта – прочной горной породы. Базальт расплавляется, вытягивается в нити, которые переплетаются с пластиковыми нитями. Такую арматуру оправданно использовать при строительстве стен, так как она отлично проводит радиоволны, не создавая помех. Идеально для зданий, где необходимо настроить беспроводной интернет;
- стеклопластиковая арматура идеально подходит для строительства фундаментов, поскольку не боится коррозии и не проводит тепло, а значит, она не станет местом образования мостиков холода, которые приводят к разрушению конструкций. Стеклопластик, как и базальтопластик, хорошо пропускает радиоволны. Главное же его преимущество – высокая прочность на разрыв, в 1,5 раза больше, чем у стали;
- углепластиковая арматура производится на основе графита или алмаза, отсюда – высокая прочность, но и высокая цена. Прочность на удар и излом выше, чем у стали, что позволяет использовать меньше прутков для достижения того же уровня прочности;
- стеклоармированный полиэтилентерефталат производят методом переплетения волокон лавсана и стекла. Стекло предварительно сильно нагревают и протягивают, благодаря чему оно становится прочным. Лавсан же придает материалу гибкость, потому такую арматуру хорошо использовать в подвижных почвах.

Пластиковая арматура пока используется достаточно редко – в большинстве случаев в ней нет никакой необходимости, потому далее речь пойдет исключительно о стальной арматуре.

Технология армирования фундаментов

установка опалубки;
разметка уровня заливки бетона;
сборка армирующего каркаса;
заливка бетона;
снятие опалубки.

Предлагаем ознакомиться Как сделать экран под ванну из плитки Монтаж опалубочной конструкции при армировании ленточного фундамента стеклопластиковой арматурой должен выполняться в соответствии с проектом для обеспечения точной конфигурации и размеров элементов фундамента. При устройстве опалубки из деревянных досок, ДСП или фанеры, рекомендуется обернуть щиты пергамином. Это позволит сохранить материал и использовать его повторно.

Схема укладки арматуры и размеры между отдельными прутами всегда указываются в проекте. В случае применения стеклопластиковой арматуры в фундаменте, вы можете изменять диаметр стержней на меньший, но раскладку следует выполнять только по чертежу.

Первоначально необходимо отмотать из бухты пруты необходимой длины и установить их на подставки параллельно друг другу. Через заданные интервалы положить на продольные струны поперечные перемычки. Связать арматуру в местах пересечения вязальной проволокой или стянуть затяжными пластиковыми хомутами (подробнее про вязку — здесь). В результате будет готов нижний ряд каркаса для армирования фундамента стеклопластиковой арматурой.

Заготовьте вертикальные стойки необходимой длины. Верхний ряд каркаса вяжется аналогично нижнему. После сборки, оба ряда кладутся друг на друга и, начиная с края, связываются их вертикальные стойки, постепенно поднимая верхний ряд арматуры.

Перед установкой армирующего каркаса, на дно траншеи засыпается песок и проливается водой или трамбуется. Утрамбованную песчаную поверхность рекомендуется накрыть гидроизолирующим материалом или геотекстильным полотном. Это предотвратит поступление влаги к фундаменту и увеличит его надежность и эксплуатационный срок.

простые ручные, которые необходимо все время вращать во время работы;
полуавтоматические винтовые, с вращающимся при нажатии на ручку крючком;
пластиковые фиксаторы в виде одеваемых на арматуру колец и вертикальных стоек.

Способ применения вязального пистолета ускоряет и упрощает процесс, но этот достаточно крупный инструмент может не обеспечить доступ в отдельные места. Кроме этого, такой инструмент приводит к перерасходу проволоки.

Для того, чтобы арматурный каркас или сетка приняли необходимую пространственную форму и не изменили ее при заливке бетона, все отдельные элементы необходимо надежно соединить между собой. Наиболее часто для этого используют вязальную проволоку. Вязка — это простой и быстрый способ соединения, для которого не требуется высоких квалификационных навыков.

Предлагаем ознакомиться Установка, выбор и виды арматуры для бачка унитаза. Клапан для сливного бачка: -инструкция по монтажу своими руками, особенности запорных конструкций, устройство, ремонт, схема, цена, фото

Весь процесс того, как вязать стеклопластиковую арматуру для фундамента, можно разделить на следующие пошаговые этапы:

свернутая в бухту арматура разматывается и нарезается на отрезки проектной длины;
на поперечные прутья нижнего арматурного слоя надеваются пластиковые фиксаторы;
на расставленные поперечные элементы на заданном друг от друга расстоянии укладываются продольные пруты;
во всех местах пересечений арматуры выполняются соединения путем скручивания петель из сложенной вдвое вязальной проволоки;
после сборки нижнего ряда к пересечениям наружных ячеек вяжутся вертикальные арматурные элементы;
к верхним концам или к середине вертикальных стоек, в зависимости от проектного количества рядов, привязываются поперечные отрезки;
укладывается и вяжется следующий ряд продольной арматуры;
собранный каркас переносится и устанавливается внутрь опалубки для ленточного фундамента.

Подготовка материалов для сборки армирующего каркаса

Вязка хомутами. Армирование монолитных опорных оснований плитного типа выполняется в виде одного или двух рядов сеток в зависимости от проектного решения. Поэтому в такой конструкции арматурные пруты не рассматриваются как продольные и поперечные. Для поднятия нижней сетки над гидроизоляционным слоем на арматуру через каждые полтора-два метра одевают вертикальные стойки фиксаторы из пластика. Это позволяет установить арматурный каркас строго в горизонтальной плоскости на заданной высоте.

В шведской и финской утепленной плите (подробнее о ней в этой статье) необходимо предусмотреть пересечение прутов плиты с арматурным каркасом боковой опорной ленты. Для этого пруты нарезают длиннее, напускают их на вертикальные боковые арматурные каркасы и связывают проволокой.

Как правильно вязать арматуру для армопояса?

Армопояс конструктивно состоит из металлических прутков периодического профиля с поперечным сечением от 8 до 16 мм, гладкую арматуру допускается использовать только для поперечных элементов. Армирование монолитного пояса представляет собой минимум 4 параллельных продольных стержня, которые соединены хомутами для арматуры, которые придают конструкции необходимую форму. Нахлест арматуры равен 40 диаметрам стержня.

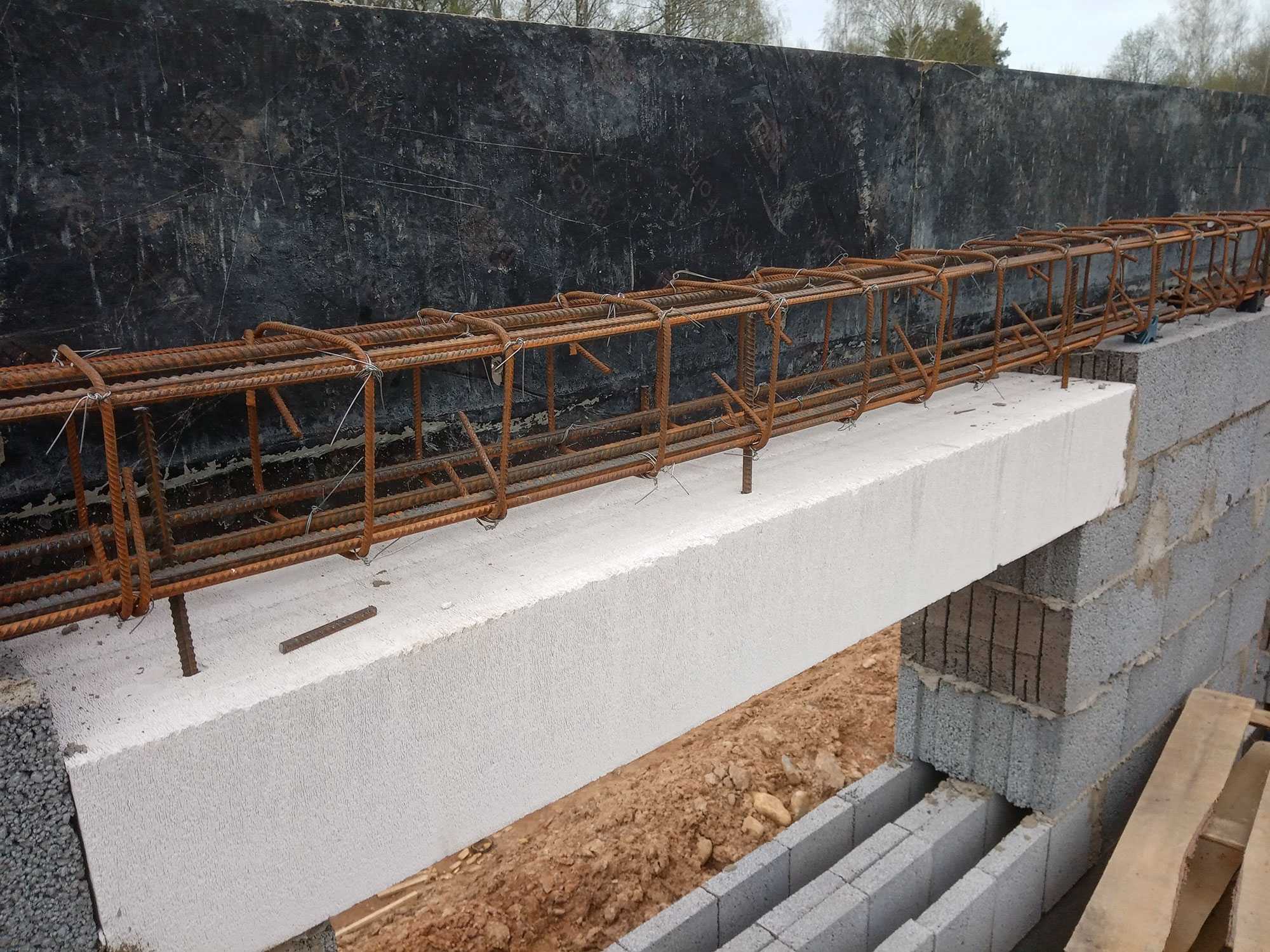

Пример армирования армопояса под плиты перекрытия.

Вязка арматуры выполняется при помощи специальной вязальной проволоки. Её толщина не влияет на прочностные характеристики армопояса. Чем больше диаметр проволоки, тем сложнее её гнуть, то есть сложность работ будет выше. Оптимальная толщина проволоки для вязки 1,2 мм.

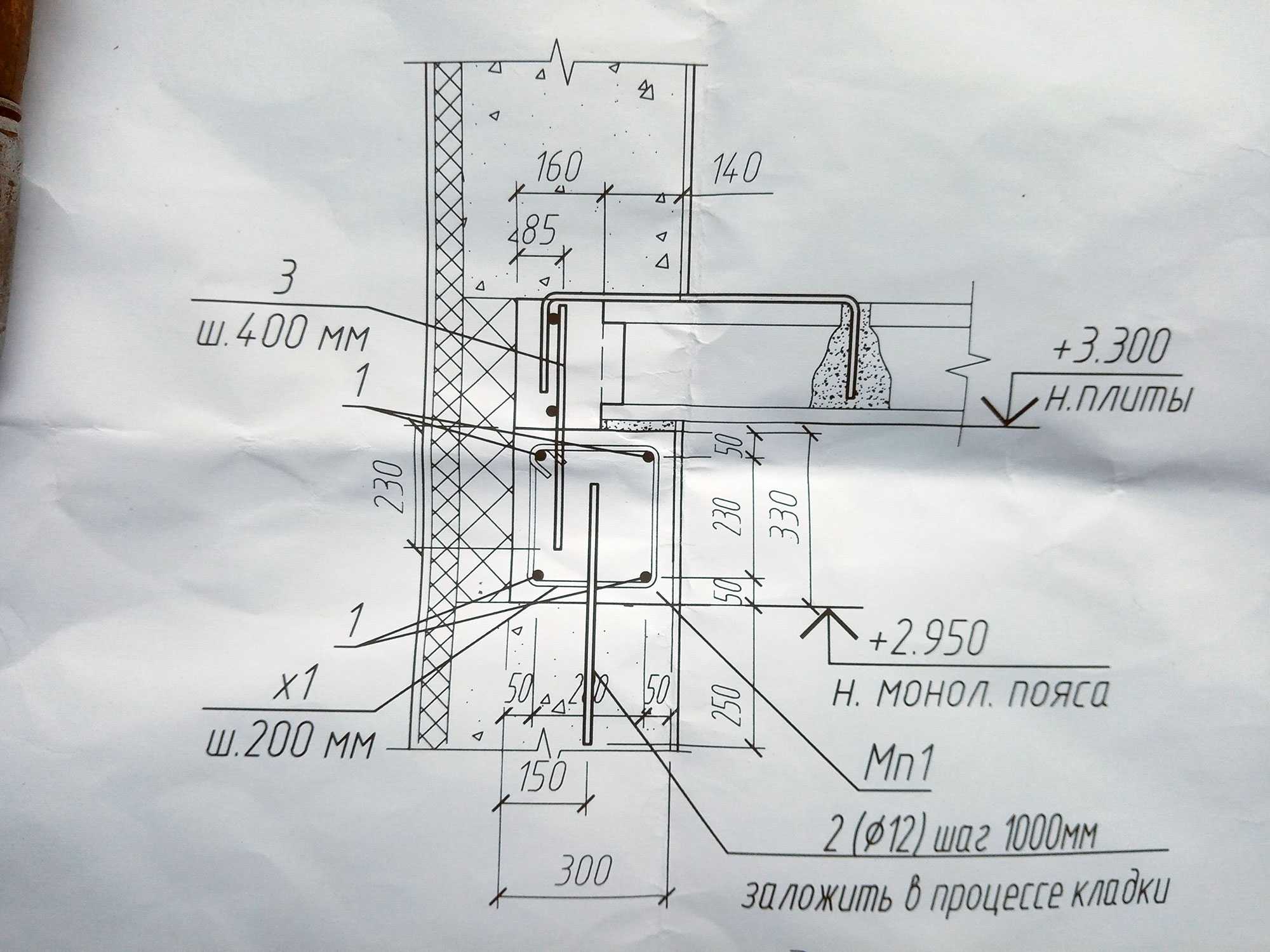

Схема армирования и устройства армопояса под плиты перекрытия. Основная арматура 10 мм, дополнительное усиление над проемами пруты 16 мм, шаг хомутов 200 мм.

Арматурные каркасы могут собираться прямо по месту его установки, или же на земле. Металлическая конструкция имеет значительный вес, поэтому для перемещения может потребоваться спецтехника или бригада рабочих, а это дополнительные неоправданные затраты. Если вы выполняете сборку каркаса самостоятельно, лучше всего это делать по месту его монтажа.

Дополнительное усиление над проемом выполнено арматурой диаметром 16 мм, 3 сверху каркаса и 3 снизу. На стену в каждую сторону заходит по 50 см.

Гибка прутов допускается, но только при соблюдении радиуса загиба арматуры. В противном случае появляющиеся внутри металла механические напряжения, снижают его прочностные характеристики.

Сертификаты на композитную арматуру

К сожалению современная Российская реальность такова, что наличие у производителя композитной арматуры сертификата — отнюдь не гарантирует качества его продукции. Сегодня в России эти сертификаты можно просто купить примерно за 30 000 рублей. Причем речь идёт не о покупке поддельного сертификата, а о покупке «честного» сертификата. Сертификация уже давно стала в России обычным нечестным бизнесом. На рынке услуг по сертификации существует огромное количество лицензированных компаний, имеющих право проводить сертификацию, которые не только не имеют собственных лабораторий, но и не желают обращаться в сторонние лаборатории для проведения необходимых испытаний сертифицируемой ими продукции. Эти компании просто выставляют счет, заполняют бланк и продают заполненный бланк. Зачастую они даже ни разу не видели ту продукцию, на которую выдают сертификат. А ведь любой сертификат качества на композитную арматуру должен выдаваться лишь на основе положительного результата испытаний, проведенных в соответствующей, аккредитованной лаборатории.

Тем не менее, если Вы склонны верить различным бумажкам с печатями, то мы можем рассказать, какими вообще могут быть сертификаты соответствия. «Сертификат соответствия», как и следует из названия, это документ, подтверждающий то, что качество продукции (на которую он выдан) соответствует чему-либо…

А теперь внимание… ! Почитайте, что именно написано в сертификате — чему именно соответствует качество продукции. Вариантов может быть ДВА:

… соответствует ТУ …
… соответствует ГОСТ 31938 …

ТУ это сокращение от «Технические Условия». Технические условия выпускаются самим производителем и соответственно все качественные характеристики производитель указывает сам на своё усмотрение. Соответственно требования к качеству в ТУ могут быть заданы «ниже уровня плинтуса». Ещё одна проблема в том, что скорее всего Вы не найдете данных ТУ в интернете, да и продавец Вам их тоже не предоставит, соответственно Вы вообще не сможете узнать какие требования к качеству в них указаны (если они там вообще указаны).

ГОСТ это уже официальный документ, который Вы сможете найти в Интернете и прочитать. Требования, указанные в нём — равны для всех производителей. Поэтому сертификат на соответствие требованиям ГОСТ это уже намного лучше, чем сертификат на соответствие требованиям ТУ. Однако эти сертификаты точно так же продаются за деньги без проведения всяких испытаний. Реально, чтобы получить на композитную стеклопластиковую арматуру сертификат соответствия требованиям ГОСТ 31938, — необходимо провести довольно большое количество различных испытаний (их перечень и порядок проведения указан в самом данном ГОСТе). Эта серия испытаний очень дорогостоящая. По результатам проведения данных испытаний в аккредитованной лаборатории, — производителю выдаются протоколы (отдельно по результатам каждого из видов испытаний).

Исходя из сказанного, можно более менее поверить в правдивость предоставляемого сертификата на композитную арматуру в том случае если Вам предоставят следующее:

сертификат соответствия качества композитной арматуры требованиям ГОСТ 31938;
протоколы испытаний (ОТДЕЛЬНЫЙ ПО КАЖДОМУ ИЗ ДИАМЕТРОВ ВЫПУСКАЕМОЙ АРМАТУРЫ !!!) композитной арматуры (неотъемлемая часть любого сертификата), заверенные печатью аккредитованной лаборатории. КАЖДЫЙ из протоколов испытаний должен содержать следующую информацию:
- Внешний вид
- Геометрические размеры:
- - наружный диаметр
  - номинальный диаметр
  - длина
- Предел прочности при растяжении
- Модуль упругости при растяжении
- Предел прочности при сжатии
- Предел прочности при поперечном срезе
- Предел прочности сцепления с бетоном
- Снижение предела прочности при растяжении после выдержки в щелочной среде
- Предел прочности сцепления с бетоном после выдержки в щелочной среде
- Предельная температура эксплуатации
копия свидетельства о аккредитации лаборатории, выдавшей протоколы испытаний арматуры;
соответствие названия производителя, указанного в сертификате — названию производителя, указанному на бирках на самой арматуре

Как соединять стеклопластиковую арматуру?

Инструмент, конструкция которого объединяет клещи и механический крючок, используется для вязки толстой одинарной проволокой и откусывания лишнего материала. Упрощенный вариант – клещи, которые вращают руками. Плюсы этих приспособлений для соединения стеклопластиковой и стальной арматуры – повышение производительности, отсутствие необходимости в предварительной нарезке проволоки, малое количество отходов.
Пистолет – достаточно дорогой профессиональный инструмент, редко применяющийся в частном строительстве. Для него приобретают специальные катушки с намотанной проволокой, источник питания – аккумулятор. На изготовление узла уходит 1-2 секунды.

Альтернатива стальной проволоке для вязки стеклопластиковой арматуры – пластиковые хомуты-стяжки. Их использование сокращает время соединения стержней без снижения прочности каркаса. Еще один простой вариант – применение специальных креплений, которые защелкиваются на арматурных прутах. Резьбовые муфты, используемые для стальной арматуры, в данном случае не пригодны, поскольку на полимерных стержнях нарезка устойчивой резьбы практически невозможна.

Нужно ли армировать ленточный фундамент?

Бетон — специфический материал, способный свободно выдерживать очень высокие нагрузки на сжатие, но обладающий низкой устойчивостью к нагрузкам на растяжение. Если к бетонной ленте приложить изгибающее усилие, то одна поверхность окажется под давлением, а противоположная ей — под растяжением.

В результате лента треснет и переломится. Избежать этого поможет каркас из арматуры, прочного прутка из металла или композитных материалов, поверхность которого покрыта небольшим рифлением для улучшения сцепления с бетоном.

Арматура — это пространственная решетка из прутков, расположенных внутри ленты на небольшом расстоянии от внешних краев бетона (обычно 5-10 см, в зависимости от размера), принимающих на себя нагрузки на растяжение.

Без нее даже относительно небольшое изгибающее усилие разорвет ленту, что фатальным образом отразится на состоянии стен дома. Без арматурного каркаса основания не делаются.
