Армирование монолитной плиты перекрытия: чертеж, расчет, пошаговая инструкция

Какие материалы используются?

Кроме всего прочего, нужно побеспокоиться о том, чтобы правильно подобрать материал, который можно использовать. Для изготовления плиты перекрытия, как было сказано выше, предпочтительнее применять цемент марки 200 и выше. Поскольку как раз этот цемент характеризуется наиболее высокой степенью прочности – показателем, который в особенности имеет значение в приведенном случае. Как-никак масса панели равняется ориентировочно 500 кг/м2.

Ввиду того что монолитное перекрытие главным образом работает на излом, базисной является конкретно нижележащая арматура, которая вытягивается при эксплуатации. Для ее создания в отдельных эпизодах применяются прутья с большим сечением, чем для верхнего слоя. В зонах сопряжения панелей с опорами положение немножко иное. Тут на верхние прутки аналогично воздействуют внушительные нагрузки, в связи с этим ее в дополнение усиливают. Когда плита базируется на колоннах или между опорами, имеющими довольно-таки большие пролеты, применяется арматура, располагаемая в поперечном направлении армируемой конструкции, класс которой А240С либо А240 (строительная арматура с гладкой поверхностью).

Пример расчета армирования фундамента

Попробуем рассчитать, сколько потребуется материалов для обустройства армирования конкретного ленточного фундамента с чертежами. Допустим, мы строим из строительных блоков (шириной 0,4 м)   небольшой загородный дом с габаритными (внешними) размерами 5×8 м. Характер почвы на нашем участке позволяет сделать высоту полосы 0,9 м, ее ширину 0,4 м, что соответствует ширине строительного материала стен. В арматурном каркасе для ленточного фундамента будем использовать продольные рабочие прутья диаметром 12 мм и □-образные поперечные хомуты, изготовленные из прутков диаметром 8 мм.

Армирование мелкозаглубленного ленточного фундамента:

На фото видно, что расстояние между рабочими продольными прутьями (0,4 м) и шаг □-образных поперечных хомутов (0,5 м) выбраны в соответствии с требованиями нормативных документов.

Проверяем относительное содержание продольных рабочих прутков в нашей железобетонной конструкции. Для этого воспользуемся следующими терминами и обозначениями:

• h – высота фундамента (900 мм);
• w – ширина фундамента (400 мм);
• Sₒ – площадь поперечного сечения фундамента;
• Sₐ – суммарная площадь поперечных сечений продольных прутьев (6 штук);
• r – радиус продольного прутка (6 мм), который равен d/2, где d – диаметр прутка (в нашем случае d=12 мм);
• D – относительное содержание рабочих прутков в «теле» фундамента.

Sₒ = h∙w = 900∙400 = 360000 мм²

Sₐ = 6∙π∙r² = 6∙3,14∙6² = 678,24 мм²

D = (Sₐ∙100)/ Sₒ = (678,24∙100)/360000 = 0,1884 ≈ 0,19 % (что в 1,9 раза превышает минимально допустимое значение, то есть схема армирования ленточного фундамента выбрана нами правильно).

Расчет количества продольных прутьев

Для того чтобы определить сколько стандартных продольных прутьев (6 м) нам необходимо, воспользуемся следующими величинами:

• L – длина фундамента (8000 мм);
• W – ширина фундамента (5000 мм);
• P – периметр;
• N – количество продольных элементов (в нашем случае 6 штук);
• X – общая протяженность продольных прутьев.

P = (L+ W)∙2 = (8000 + 5000)∙2 = 26000 мм = 26 м

X = P∙N = 26∙6 = 156 м

К полученной величине необходимо добавить 20 % (материал для изготовления Г-образных или П-образных элементов для правильного армирования углов и обеспечения достаточного нахлеста при стыковке элементов).

Xдоп = X∙0,2 = 156∙0,2 = 31,2 м

Окончательная общая длина продольного арматурного прутка:

Xок = X + Xдоп = 156 + 31,2 = 187,2 м

Стандартная длина арматурного прутка составляет 6 м. Осталось посчитать, сколько таких прутков необходимо: Xок/6 = 187,2/6 = 31,2 ≈ 32 штуки.

Изготовление поперечных элементов и расчет количества материала

Укладка арматуры в ленточный фундамент невозможна без установки поперечных (вертикальных) элементов. Обычно, для этих целей используют □-образные хомуты. Варианты хомутов:

Как видно из представленного фото все три варианта отличаются технологией изготовления, но расход прутка во всех случаях приблизительно одинаковый. Длина прутка (Ø=8 мм), необходимого для изготовления одного хомута: (800+300)∙2+250 = 2450 мм.

Вариант № 1

1. Отмеряем приблизительно 120 мм и с помощью приспособления для гибки выгибаем эту часть будущего хомута в виде крючка.
2. На расстоянии 800 мм от крюка загибаем пруток под углом 90˚.
3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
4. От этого угла откладываем 800 мм и гнем прут на 90˚.
5. От полученного угла отмеряем 300 мм и загибаем второй крючок.

Вариант № 2

1. Отмеряем от конца заготовки 250 мм и с помощью приспособления выгибаем эту часть на 90˚.
2. Откладываем от полученного 800 мм и загибаем пруток под углом 90˚.
3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
4. От этого угла откладываем 800 мм и гнем прут на 90˚.

Внимание! Место нахлеста прутков скрепляем точечной сваркой или 2÷3 скрутками из проволоки. Вариант № 3. Вариант № 3

Вариант № 3

1. Отрезаем от прутка две заготовки длиной по 860 мм каждая и две по 360 мм.
2. Складываем из них прямоугольник (выступ с каждой стороны составляет 30 мм).
3. Скрепляем углы хомута сваркой или проволочной скруткой.

Теперь рассчитаем, сколько хомутов необходимо для армирования нашего фундамента:

Q = P/T (P – периметр ленты фундамента, T – шаг расположения поперечных хомутов)

Q = 26/0,5 = 52 штуки

Плюс нам потребуются дополнительные хомуты для усиления каркаса в углах (по 2 штуки с каждой стороны всех четырех углов, то есть дополнительно 16 хомутов). На ленточный фундамент необходимо изготовить 68 □-образных поперечных хомутов.

Длина заготовки для одного элемента составляет 2450 мм, то есть из одного стандартного прутка мы сможем изготовить только 2 хомута. Требуемое число прутков (Ø=8 мм) – 34 штуки.

Устройство

Все виды железобетонных перекрытий подразделяются на монолитные, часторебристые и сборные. Если рассматривать в качестве основания именно цельную плиту, то для ее заливки потребуется применение опалубки, позволяющей обеспечивать правильное формирование бетонного слоя с армирующими компонентами внутри. Добиться этого можно только путем применения наружного съемного или несъемного каркаса. Чаще всего применяется устройство железобетонных балочных и безбалочных плит по профнастилу, актуальное для промышленных и торговых зданий.

Толщина

Среди параметров, которые имеют важное значение при устройстве монолитного перекрытия, выделяют в первую очередь толщину. Согласно расчетным нормативам, этот показатель должен составлять 1/30. То есть, средние значения будут соответствовать 30 мм на 1 м пролета

Чем длиннее расстояние от стены до стены, тем толще должен быть слой монолита. Если эксплуатационные нагрузки будущей конструкции не слишком велики, ее можно сделать тоньше на 10-15%

То есть, средние значения будут соответствовать 30 мм на 1 м пролета. Чем длиннее расстояние от стены до стены, тем толще должен быть слой монолита. Если эксплуатационные нагрузки будущей конструкции не слишком велики, ее можно сделать тоньше на 10-15%.

Напряженно-деформированное состояние и армирование

При расчете армирования монолитных оснований всегда учитывается показатель НДС, учитывающий дальнейшее «поведение» материала, его стойкость в отношении деформационных нагрузок. В зависимости от способа монтажа, плиты прогибаются не одинаково. Именно поэтому при определении оптимального характера монтажа арматуры следует заранее просчитать способ ее фиксации и распределение нагрузок. Характер опирания определяется при помощи выделения узлов/точек, на которые выпадает максимальная нагрузка.

Свойства бетона позволяют ему демонстрировать высокую устойчивость к сжатию. Но материал неустойчив к нагрузкам на растяжение. Решить эту проблему и призвано армирование. Готовый композитный материал (железобетон) требует использования соответствующих по своим характеристикам стержней.

Установка арматуры производится в зонах, подвергающихся наибольшему растяжению. Она именуется продольной или рабочей и требует использования стержней с периодическим профилем, обозначаемых как А400

Выбор шага (расстояния между отдельными элементами) имеет важное значение. Стандартным считается диапазон 150-200 мм, при этом наиболее важными областями считается центр и кромка плиты. При наличии опорных элементов (колонн, промежуточных стен) эти зоны также подвергаются наибольшему напряжению

При наличии опорных элементов (колонн, промежуточных стен) эти зоны также подвергаются наибольшему напряжению.

Выполнение армирования в верхней и нижней части бетонного слоя требует образования вертикальных соединений за счет поперечного армирования. В сложных условиях эксплуатации, при значительных нагрузках наличие этого компонента предотвращает расслаивание бетонного монолита. При отсутствии таких факторов влияния роль поперечного армирования носит скорее конструктивные функции, здесь используются стержни с гладким профилем.

Схема армирования фундаментной плиты

Схема армирования плитного фундамента выбирается исходя из таких характеристик:

Толщина фундамента. Для фундаментной плиты толщиной 15 сантиметров и менее армирование выполняется одной сеткой, состоящей из продольной и поперечной арматуры. Для большей толщины армирование плиты фундамента выполняется в два слоя. При армировании нужно помнить о защитном слое бетона для арматуры, он защищает арматуру от коррозии. Согласно п. 10.3.2 и таблице 10.1 СП 63.13330.2018 толщина защитного слоя бетона должна составлять:

– На открытом воздухе без дополнительных защитных мероприятий не менее 3 см

– В грунте без дополнительных защитных мероприятий, в монолитных фундаментах при наличии бетонной подготовки не менее 4 см

– В монолитных фундаментах без бетонной подготовки (только для нижней рабочей арматуры) не менее 7 см. Бетонной подготовкой так же может являться щебеночная подушка, так как она не является капиллярным проводником влаги, при условии, что выполнен дренаж и подушка не стоит в воде.

Нагрузка на фундамент. Необходимо посчитать общую массу дома, снеговые и ветровые нагрузки в вашем регионе. А также определить, в каких местах будет оказано большее давление на фундамент (несущие стены, колонны).

Несущая способность грунта. Необходимо произвести геологию, определить тип грунта и, используя таблицу из СНиП, выяснить несущую способность грунта.

Диаметр арматуры. Если сторона фундаментной плиты составляет 3 метра и меньше, тогда используют арматуру от 10мм. Если же длина превышает 3 метра, тогда применяют арматуру диаметром от 12мм и выше.

Шаг прутьев. В соответствии с п.10.3.8 — 10.3.10 СП 63.13330.2018 шаг арматуры в монолитной плите фундамента составляет 20-40 сантиметров. Не более 20 см при высоте поперечного сечения до 150 мм. Не более 40 см при высоте поперечного сечения более 150 мм. Максимальное расстояние между прутками арматуры не должно превышать толщину фундамента более чем в полтора раза. В местах, где на фундамент оказываются большие нагрузки (несущие стены и колонны), размер ячейки арматуры для плитного фундамента сокращается в 2 раза.

Расчет пошагово

В автоматическом режиме выполнить расчет плиты перекрытия для жилого здания поможет онлайн-калькулятор – нужно только ввести геометрические размеры конструкции и марку используемого бетона. Вычисление производится на основании нормативных параметров и нагрузок, которые регламентированы СНиП 2.01.07-85.

Методику самостоятельного определения параметров рассмотрим ниже.

Определение расчетной длины плиты

Основными понятиями при проектировании геометрии монолитной плиты являются проектная и физическая длина. Под понятием «расчетная длина» следует понимать минимальное расстояние между наиболее удаленными стенами. Из этого можно сделать вывод, что физическая длина будет всегда больше проектной.

Монолитная плита перекрытия может быть однопролетной (опираться по длине только на 2 несущие стены) и многопролетной (опираться на 3 и более стеновые конструкции). Опирание на стены может быть выполнено жестко (с защемлением) и шарнирно.

Рисунок 3. Схема жесткого опирания

Рисунок 4. Схема шарнирного опирания

Рисунок 5. Схема многопролетного монолитного перекрытия

Толщину плиты можно рассчитать по соотношению 1:30 к расчетной площади перекрытия. Обычно она составляет не менее 200 мм.

Предварительное определение класса арматуры и марки бетона

Расчет междуэтажного (межэтажного) перекрытия начинается с определения класса арматуры. Это можно выполнить вручную или выбрать из таблицы на рис. 6.

Рисунок 6. Формула и таблица для выбора класса арматуры

Класс арматуры без расчетов подбирается по значению a_R, обозначающему расстояние от центра поперечного сечения прутка до нижнего уровня плиты. С увеличением данного расстояния (его минимальное значение должно быть не меньше диаметра самой арматуры, но и не менее 10 мм) повышается прочность сцепления прутка с бетоном. Также его можно принять по коэффициенту ξ_R, который высчитываетсяпо формуле, приведенной на рис. 6.

При выборе марки бетона нужно учитывать, что этот материал является неоднородным, поэтому его физико-механические свойства (даже при условии изготовления образцов из одного замеса) характеризуются значительным разбросом.

Важно знать, что при расчетах нужно учитывать и марку бетона, и класс арматуры. При этом сопротивление бетона на сжатие не допускается принимать большим, чем сопротивление арматуры – т.е. в сущности, на растяжение будет работать именно армирующий каркас

в сущности, на растяжение будет работать именно армирующий каркас.

Как правило, при сооружении перекрытий в жилых зданиях применяются бетонные смеси марок М250-М350 (В20-В25). Для армирующего каркаса обычно применяется арматура А400 или А500.

Определение нагрузки на плиту

Расчет бетонной плиты перекрытия всегда направлен на определение распределенной нагрузки. Для этого нужно просуммировать собственный вес горизонтальной конструкции и вертикальные нагрузки.

Масса будущей плиты толщиной 200 мм определяется с учетом плотности бетона и, как правило, составляет в пределах 500 кг/м2. Согласно строительным нормам нормативные нагрузки от вышерасположенных строительных конструкций на перекрытие в зданиях жилого типа принимаются равными от 200 до 800 кг/м2 – берем среднее значение в 500 кг/м2. В результате получаем общую распределенную нагрузку 1000 кг/м2.

Основные принципы того, как рассчитать плиту перекрытия, рассмотрены в следующем видео:

Максимальное изгибающее напряжение всегда приходится на центр монолитного перекрытия, которое опирается на стены по контуру. Для расчета изгибающего момента нужно воспользоваться формулой, приведенной на рис. 7.

Рисунок 7. Воздействие изгибающего момента и формула для его расчета

Пример расчета изгибающего момента, воздействующего на монолитную плиту перекрытия при пролете длиной 6 м:

М_мах=(1000×62)/8=4500 кг/м

Подбор сечения арматуры

Для создания армирующего каркаса применяется рифленая арматура. Согласно строительным нормам диаметр прутков выбирается не менее 10 мм для двухрядной и 12 мм для однорядной вязки в зависимости от длины перекрытия. Размер ячеек сетки подбирается 200х200 мм или меньше, но в этом случае увеличится общий вес монолитной конструкции.

Фото 8. Внешний вид армирующего каркаса

При соединении опалубки с каменной стеной армирующий каркас применяется несколько способов, показанных на рис. 9

Рисунок 9. Способы соединения опалубки с каменной стеной

Особенности и схема армирования

Современная технология возведения малоэтажных жилых и коммерческих зданий предусматривает заливку плит перекрытия непосредственно на их постоянном месторасположении. Это единственно возможное решение для сооружений, имеющих сложную геометрию.

Кроме того, изготавливая плиту перекрытия самостоятельно, застройщик существенно удешевляет ее стоимость и получает потолок без межплитных швов при всех прочих равных условиях: необходимой несущей способности и долговечности.

Для того чтобы указанные факторы присутствовали, перед заливкой бетона необходимо выполнить одинарное или двойное армирование плиты перекрытия, стальной либо композитной арматурой.

Обычно, чертеж армирование плиты перекрытия разрабатывается инженером-строителем строго индивидуально. При расчете армирования плиты перекрытия и составлении схемы армирования учитываются нагрузки на конструкцию, габариты пролета и места концентрации нагрузок.

Сложный участок в плане концентрации нагрузок – это касание колонн стенок и арок, соприкосновение с технологическими отверстиями, место установки камина и т.п. Поэтому здесь будет рассмотрен частный случай армирования плиты перекрытия частного дома между первым и вторым этажом. Основные этапы технологии армирования:

Расчет толщины плиты перекрытия. Толщина перекрытия находится в прямой зависимости от наибольшей длины пролета, в метрах разделенной на 30, но не менее 150 мм. Другими словами берется самый большой размер плиты между опорами и делится на 30. Например, при длине пролета 6 м, толщина конструкции оставляет 6/30=200 мм.
Сборка и установка опалубки.
Подготовка к вязке каркаса. Арматурный каркас плиты перекрытия представляет собой пространственную конструкцию, состоящую из верхнего армирования плиты перекрытия, нижнего армирования плиты перекрытия и дистанцирующих элементов соединенных в единое целое вязальной проволокой. Для создания пояса усиления используют арматурный прут класса A-III по ГОСТ 5781–82, диаметром 8-14 мм. Для соединения элементов в единое целое используют отожженную стальную проволоку диаметром 1-1,5 мм

Дистанцирующиеся элементы приобретаются в строительных магазинах или на сайтах компаний производителей.
Важно! Конструкция каркаса должна располагаться в толще плиты. Выходы металлических элементов наружу не допускаются

В общем случае, наружные поверхности каркаса должны быть защищены слоем бетона толщиной не менее 1 диаметр арматуры. Для обеспечения требуемой толщины защитного слоя используют подручные материалы (кусочки деревянных планок, кусочки кирпича и т.п.) или специальные «покупные» дистанцирующие элементы.
Вязка нижнего армирования. В общем случае шаг армирования плиты перекрытия принимается 200х200 мм. На дистанцирующие элементы, с шагом 200 мм выкладываются продольные стержни. Поверх продольных стержней с шагом 200 мм выкладывается поперечное армирование плиты перекрытия. Далее по всей площади пояса арматуры распределяются дистанцирующиеся элементы для присоединения второго пояса. Вязка прутьев и дистанцирующихся элементов производится во всех местах пересечения, по всему периметру каркаса.
Вязка верхнего армирования. Проводится аналогично нижней конструкции. При этом созданная сетка из арматурных прутьев присоединяется к верхней части дистанцирующих элементов. Конструкция готова к заливке бетоном.

Инструмент для вязания. Для соединения прутьев и дистанцирующих элементов можно использовать: самодельный или готовый ручной крючок (цена 280-300 рублей), полуавтоматические клещи (цена 1 000 рублей), автоматический пистолет для вязки арматуры (цена 160 000 рублей) или обычные слесарные плоскогубцы.

Перечисленный инструмент обеспечивает примерно одинаковое качество вязки. Разница заключается в скорости. К примеру, автоматический пистолет ускоряет процесс вязания в 5 раз по отношению к вязанию ручным крючком или плоскогубцами.

Однако, если стоит задача изготовить одну или несколько плит перекрытия, экономически целесообразно пользоваться последними двумя вариантами ручного инструмента или взять автоматический пистолет в аренду.

Конструктивные особенности

Железобетонные изделия сочетают в себе свойства твердого бетона (камня) и металла, обладающего упругостью. Бетон лучше воспринимает сжимающие нагрузки, а металл – растягивающие. В строительных конструкциях нагрузка на перекрытия во всех случаях будет направлена вертикально вниз и в основном равномерно распределяться по всей площади. Нагрузка складывается из собственного веса и всех предметов, конструкций, людей, которые будут там находиться.

Двойное армирования перекрытия: 1. рабочие стержни нижней зоны; 2. стержни верхней зоны (их диаметр принимается меньшим или равным диаметру стержней нижней зоны); 3. арматура, перераспределяющая нагрузки; 4. подставки из катанки.

Перекрытия работает на изгиб и армируется с таким расчетом, чтобы воспринимать именно такую нагрузку. В ней всегда делают две сетки из арматуры, верхнюю и нижнюю. Стержни арматуры в сетках располагают вдоль пролета и поперек пролета. Шаг арматуры (расстояние между параллельными стержнями) в промышленности определяется с помощью инженерных расчетов, исходя из расчетных нагрузок. В индивидуальном строительстве, при самостоятельном изготовлении перекрытия шаг берут обычно 150-200 мм.

Арматурная сетка должна находиться в толще бетона на расстоянии 25-30 мм от поверхности. Стержни арматуры перевязываются между собой вязальной проволокой во всех пересечениях. Также можно использовать готовую арматурную сварную сетку. Самостоятельное армирование монолитного перекрытия с использованием сварки не рекомендуется, поскольку в местах сварки образуется концентрация напряжений, что впоследствии приведет к разрывам. В производственных условиях сварная сетка подвергается технологической операции для снятия напряжений.

Компоненты монолитного перекрытия: бетон, опорная арматура, венец, перекрытие.

Между верхней и нижней арматурными сетками устанавливаются разделители – вертикальные элементы арматуры (своеобразные фиксаторы), предназначенные для того, чтобы расстояние между верхней и нижней арматурными сетками были одинаковы по всем направлениям. Разделитель сеток может быть различных видов: согнутый крюк, петля – на что хватит фантазии. Они должны располагаться с определенным шагом. Представленный здесь чертеж отражает схематичное распределение арматуры.

Края перекрытия должны быть усилены дополнительной арматурой – П-образными и Г-образными элементами (см. чертеж). Особенно требуют усиления места опирания. Если плита опирается по всему контуру, то и усиление нужно делать по всему периметру.

Давайте посмотрим на чертеж сечения. Верхняя часть будет работать на сжатие, а нижняя – на растяжение. Основная растягивающая нагрузка приходится на нижнюю арматуру, поэтому ее нужно делать толще, чем верхнюю.

Чертеж-схема армирования монолитного перекрытия.

Чем больше пролет, то есть расстояние между опорами, тем больше требования к ее прочностным характеристикам. Рекомендуемый пролет – до 6 м. Свыше этого размера, скорее всего, понадобятся дополнительные арматурные усиления. Более точно сказать о том, нужны они или нет, можно только после расчетов на прочность. Но есть общая закономерность: непосредственно над опорой усиливается верхний слой арматуры, а в середине между опорами усиливается нижний слой арматуры. Принцип расположения усилений отражает представленный чертеж.

Стержни арматуры должны быть неразрывными. Если они состоят из отдельных элементов, то нахлест должен быть не менее 40*d, где d – диаметр арматуры. Например, для арматуры диаметром 10 мм нахлест должен составлять 400 мм. Для плит перекрытий используют горячекатаную арматуру из стали, класс А3. Рекомендуемый диаметр – от 8 до 14 мм

Приняв эти рекомендации во внимание, вы можете уточнить свой чертеж

Для жилых помещений с пролетом до 6 м, опертых по контуру, при любом соотношении сторон можно рекомендовать толщину плиты 200 мм, шаг арматуры 200 х 200, диаметр стержней нижней сетки 12 мм, диаметр стержней верхней сетки 8 мм.

Порядок армирования и заливки

Устройство опалубки

Армирование перекрытий начинается с установки опалубки. К опалубке предъявляются следующие требования: она должна выдерживать вес сырой смеси, при этом не деформируясь визуально. Это довольно большая нагрузка, при слое бетона 200 мм она составит 500 кг на квадратный м. Поэтому конструкция опалубки должна быть довольно внушительной. Для щитов можно использовать фанеру толщиной 18…20 мм, для балок, стоек, ригелей использовать брус сечением 100х100 мм.

Можно использовать профессиональную опалубку. Ее преимущества в том, что она рассчитана на высокие нагрузки, в ее комплект входят телескопические стойки, выдерживающие значительный вес и позволяющие регулировать уровень. Это довольно дорогостоящее оборудование, но сейчас можно найти фирму, которая сдает и опалубку, и стойки в аренду.

Схему сборки опалубки легко найти в литературе, а если вы берете профессиональную опалубку, то к ней прилагается инструкция. Главное – после сборки проверить горизонтальность с помощью нивелира или других доступных средств.

Монтаж арматуры

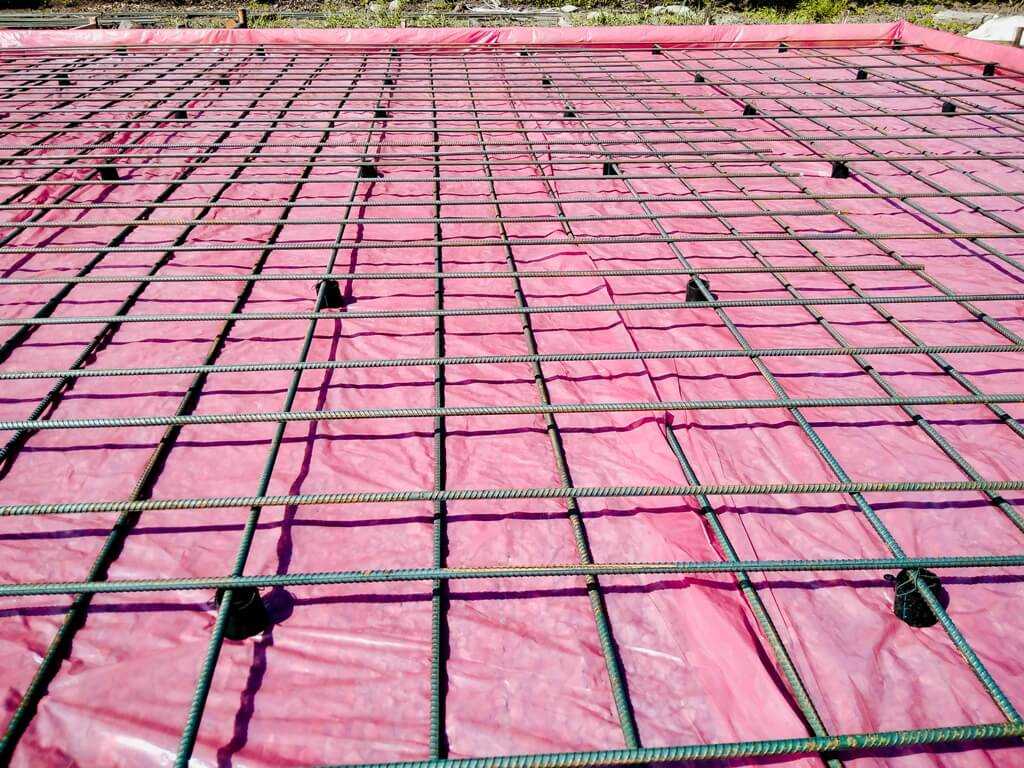

Пластиковые фиксаторы необходимы для создания защитного слоя арматуры в нижней части перекрытия.

Армировка делается таким образом: нижний ряд укладываем на фиксаторы – специальные пластиковые опоры высотой 25-30 мм для создания защитного слоя. Стержни кладем с одинаковым шагом, параллельно друг другу. На них кладем следующий ряд под углом 90? и перевязываем вязальной проволокой в каждом пересечении. Затем устанавливаем разделители сеток, сгибаем, связываем с одинаковым шагом. Приведенный здесь чертеж подскажет, с каким именно. Армирование перекрытия по краям дополняется усилениями. На разделители и П-образные усиления укладываются продольные, а затем поперечные прутья арматуры. Верхний уровень готовой арматуры должен быть ниже верхней плоскости опалубки на 25-30 мм. Собранная арматура должна представлять из себя довольно жесткий каркас, выдерживающий без особых деформаций вес человека.

Заливка

После того как армирование будет закончено, можно приступать к заливке. Эту работу лучше всего производить с помощью бетононасоса, обязательно уплотняя смесь при помощи специального глубинного вибратора. Заливку желательно произвести за один раз. При затвердевании бетон дает усадку. Чем быстрее идет высыхание, тем больше усадка, что может привести к появлению микротрещин. Чтобы этого не произошло, в течение 2-3 дней нужно смачивать поверхность твердеющей плиты водой. Делать это лучше всего путем разбрызгивания. Но и в дождливый день производить заливку не стоит, рекомендуется предохранять свежую смесь от осадков. Плита должна сохнуть 30 дней, только после этого можно снимать опалубку.

Устройство опалубки и монтаж арматуры

Опалубка и арматурный каркас

При правильном подходе к работе можно достичь результата, который будет не хуже, чем при использовании плит заводского изготовления.

Потребуется:

• болгарка;
• рулетка;
• крючок для вязания проволоки;
• ножовка по дереву;
• пластиковые вставки и распорки;
• отожженная проволока или стяжки;
• уровень;
• материал для опалубки;
• арматура;
• малярная кисть;
• средство против коррозии;
• метизы (гвозди, болты, саморезы).

Рекомендуется армировать перекрытие в такой последовательности:

1. Проведение расчетов, составление схемы, закупка материалов.
2. Установка опор для горизонтальной части опалубки. Для этого используются трубы, стойки, выкладываются столбы из кирпича и газоблоков.
3. Монтаж площадки. Применяются плотные щиты из фанеры, листового металла, шифера или пластика. Стыки делаются на подпорках, поверх площадки укладывается плотный целлофан. Края проклеиваются скотчем.
4. Основание выравнивается с помощью установки прокладок или регулировкой высоты стоек. Если нужно встроить трубы для коммуникаций, это делается на данном этапе.
5. Проводится сборка каркаса на установленные маяки из пластика.
6. Устанавливается опалубка. На ее бортики заводится ранее уложенный целлофан. Края остова фиксируются распорками к опалубке.

После этого проводится заливка формы бетоном. Поверхность раствора выравнивается и заглаживается.

https://youtube.com/watch?v=uSgj73zeBh4

Основные ошибки монтажа

При выполнении усиления плитной фундаментной основы схема армирования составляется в строгом соответствии с технологиями.

Предлагаем ознакомиться Как сделать фундамент из покрышек для бани своими руками: схема, видеоинструкция

Если возникает необходимость, данная схема может предполагать неравномерное распределение стержней. Места, в которых намечается установка несущих межкомнатных перегородок и колонн (зоны продавливаний), подлежат дополнительному усилению.

Арматура закладывается одним слоем, если толщина плиты не превышает пятнадцати сантиметров. В остальных случаях рекомендуется устраивать арматурный каркас.

Расчеты под плитно-свайный фундамент выполняются отдельно, при этом учитывается расположение свайных опор и материал, из которого они изготавливаются. В каждом из случаев армирования плит чертеж составляется по предварительным расчетным данным.

Параметры плит

Чаще всего арматура укладывается двумя рядами, совместные действия которых обеспечиваются вертикальными стержнями. Отступ между стержнями должен быть равен шагу основной металлической конструкции. Армирование на торцах плиты выполняется хомутами П-образной формы, минимальная длина их равняется двум параметрам толщины основы.

Стержневой обвязкой должны быть охвачены все ряды, чтобы обеспечивалась надежность восприятия крутящего момента на краях фундамента, и была возможность анкеровать концы продольных стержней.

Зоны продавливаний

В опорных точках вертикальных конструкций выполняется раскладка прутков с уменьшенным шагом армирования. Если по всей ширине фундаментной плиты стержни выкладываются с шагом в двадцать сантиметров, то в местах размещения перегородок рекомендуется это расстояние сократить до десяти. Это позволит предупредить появление трещин и продавливаний.

При армировании монолитного фундамента следует выполнять совместную обвязку каркасных элементов плит и стен. При бетонировании основания необходимо оставлять части вертикально размещенных стержней, в дальнейшем выполняющих роль связующих звеньев. Такие концы запускаются в основу, края загибаются на уровне двух размеров высоты плиты, затем выполняется привязка к главному каркасу.

Для обеспечения фундамента нужными свойствами, защиты его от разрушений необходимо строго выдерживать технологию армирования. Как правило, малоопытные строители допускают типовые ошибки:

на залитый бетонный раствор не натягивают полиэтиленовый материал. Цементное молочко вытекает, на поверхности появляются трещины;

• засыпав подушку из песка и щебня, многие пренебрегают ее утрамбовкой. Фундаментная основа дает усадку, образуются трещины;
• на установленной опалубке не проводится заделка щелей, через которые протекает растворная смесь, что влечет за собой появление неровностей;
• плохая изоляция плиты от поверхности почвы приведет к преждевременному разрушению фундаментной основы, а восстановительные работы обойдутся достаточно дорого;
• ошибкой является применение в качестве спейсеров камней;
• арматурные прутья во время монтажных работ фиксируются в почвенном слое, металл подвергается коррозии и быстро разрушается;
• перед устройством фундамента не насыпается подушка из песчано-щебневой смеси, от чего показатель прочности плиты снижается. Еще одна характерная ошибка – для устройства подушки используют только щебенку, а ведь минимальный процент содержания песка в подушке под фундаментную плиту перед ее армированием должен быть в пределах сорока;
• шаг размещения стержней сетки превышает допустимый максимальный предел в сорок сантиметров, или вовсе не соответствует расчетным данным по нагрузочным воздействиям;
• со стороны арматурных торцов нет защитного слоя из бетонного раствора, и металл раньше времени подвергается коррозии;
• под установкой стен и колонн нет вертикальных арматурных стержней, и нагрузочные усилия распределяются неравномерно.

Предлагаем ознакомиться Фундамента для каркасной бани своими руками

Это наиболее грубые ошибки, способные однозначно оказать негативное воздействие на эксплуатационные показатели фундаментной основы. Есть и более неочевидные особенности, про которые могут рассказать только опытные специалисты.
