Виды фундаментов зданий и особенности их строительства

Основные размеры ростверков – каким образом различаются их габариты

Начиная эту непростую тему, можно сказать, что подробная информация по правилам расчета высоты ростверковых фундаментов, а также и других габаритов обычному обывателю вряд ли пригодится. Дело в том, что даже зная все необходимые для вычислений формулы, человеку, не связанному с проектированием, высчитать все правильно вряд ли удастся. Именно поэтому попробуем обрисовать такую тему, как размеры ростверка свайного фундамента, как можно проще и в общих чертах.

Попробуем понять, каким образом будет распределяться нагрузка после полного завершения строительства здания. Если обратиться к точным наукам, то при правильном возведении сооружения нагрузка должна равномерно распределиться по ростверку, который (в свою очередь) раскидает ее на все задействованные сваи. Но при этом следует понимать, что, если в сооружении присутствуют вертикальные несущие балки, они должны находиться непосредственно над сваей. В этом случае нагрузка распределится так, что не самый мощный ростверк ее с легкостью выдержит. Специалисты же свободно могут рассчитать, какие размеры необходимы свайному фундаменту в разрезе по всем габаритам.

Свайный фундамент в разрезе выглядит примерно так

Критерии выбора: когда свайно-ростверковый фундамент – лучший вариант

Выбор в пользу свайно-ростверкового фундамента делается в том случае, если:

• участок с большим уклоном. Устройство ленточной конструкции будет затруднено;
• имеются элементы ландшафтного дизайна, которые не хочется разрушать при строительстве дома;
• невозможно выполнить земляные работы из-за близкого расположения соседних строений;
• грунтовые воды подошли близко к поверхности. Устройство высокой подсыпки чревато значительными финансовыми тратами;
• надо сократить сроки строительства;
• на участке уже имеются инженерные коммуникации. Их наличие усложняет возведение фундамента.

ФОТО: small-house.ruВ ряде случаев свайно-ростверковый фундамент – лучший вариант.

Программы для создания чертежей свайного фундамента

Облегчить жизнь владельцу дома помогут следующие программы проектирования свайного фундамента:

• nanoCAD Конструкции, в которую входит модуль для проектирования фундаментов. Она обладает функцией расчета свайного поля исходя из несущей способности свайных изделий и позволяет выполнить расчет основания с учетом всех деформаций.
• StatPile, «Расчет оснований фундаментов 7.6.0» – достаточно простые программы, которые позволяют произвести расчет фундамента по деформации, несущей способности или двум параметрам сразу.
• «ФОК Комплекс», позволяющий рассчитать и создать чертеж свайного поля, состоящего как из традиционных рядов свай, так и из свай, расставленных в шахматном порядке.

Какие ростверки существуют

Существуют три основных разновидности ростверков:

• Деревянный. Используется брус размером 150 : 200 мм или 200 : 200 мм. Иногда вместо одного цельного бруса применяют пачку обрезных досок толщиной 50 мм и шириной 200 мм. Этот вариант позволяет исключить обычное для этого материала образование глубоких трещин и скручивание винтом. Балки укладываются на оголовки и фиксируются стремянками и болтами. Между собой их соединяют вполдерева с прокладкой из джута.

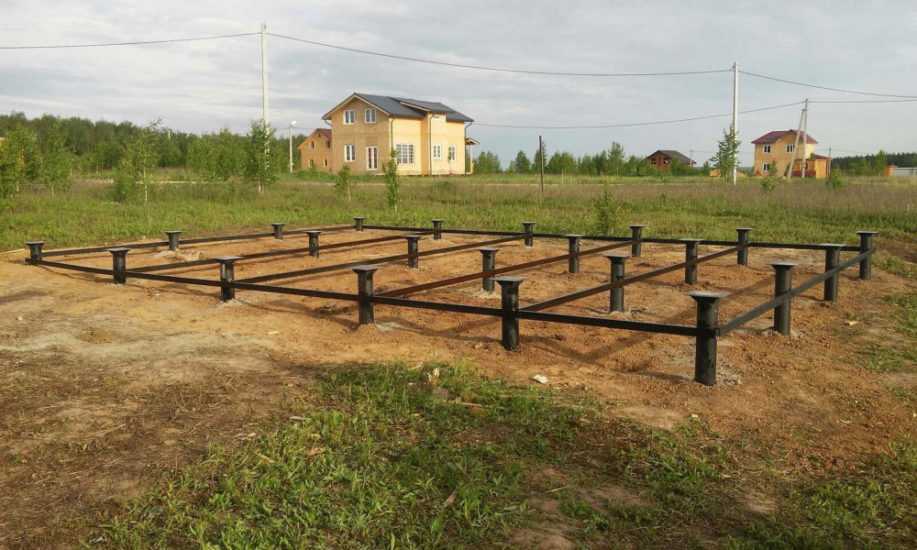

• Металлический. На оголовок укладывают двутавр, рельс или уголок и прочно соединяют между собой на сварку с дополнительной фиксацией на резьбовые соединения. Для швеллера оголовки не применяют, укладывая прокат полочкой вверх прямо на верхушки металлических труб (винтовых свай).
• Железобетонный. Представляет собой практически полный аналог мелкозаглубленного ленточного фундамента, только установленный не в траншее с опорой на грунт, а точечно на верхушках свай. При этом, лента отливается с жестким соединением арматуры с каркасами свай, что делает все элементы единой бетонной отливкой. Ж/Б ростверк способен выдерживать максимальные нагрузки, не гниет и не поддается коррозии, что обеспечивает длительный срок службы.

Преимущества и недостатки

Плюсы

1. Монтаж свайного фундамента не займет много времени.
2. Если разметка свайного поля выполнена правильно и был выбран качественный материал, срок службы винтовых свай будет несколько десятков лет.
3. Если вы знаете, как правильно возвести конструкцию, расходов будет минимум.
4. Его можно возвести практически в любой местности и при любом климате, в том числе на болоте или в местах, где всегда холодно.
5. Температура грунта на глубине всегда стабильна, и никак не влияет на установку конструкций зимой.
6. Инженерные коммуникации можно монтировать как во время, так и после постройки фундамента.

Минусы

1. Свайное поле плохо выполняет свою функцию, если грунт может двигаться горизонтально или набухает. Для определения грунта, нужно проводить геологические исследования.
2. В процессе работы, появляются проблемы с установкой цокольного этажа. Промежуток между сваями необходимо заполнять. Это лишние расходы.
3. Любой материал подвергается коррозии. Здесь все зависит от окружающей среды. Качественные материалы имеют специальные покрытия, чтобы обеспечить защиту на долгие годы. Но они тоже не вечные. А иногда именно такие меры защиты и становятся причиной коррозии. Некоторые грунты могут содержать химические элементы, которые при контакте с защитными материалами могут стать причиной поломки фундамента.
4. Практически невозможно построить в скалистой или каменной местности, даже при наличии специальных машин.
5. Необходимо установить систему водоотведения. Это дорого.
6. Могут возникнуть проблемы при установке рядом с другими домами. Этого можно избежать с помощью специальной техники.

При выборе фундамента необходимо рассмотреть все недостатки существующих вариантов конструкций. Иначе свайный фундамент под дом может стать проблемным. Спрос на свайный фундамент растет каждый год.

Устройство свайного фундамента из забивных свай, основные различия и применение

Свайный забивной фундамент может быть изготовлен на любых конструкциях, описанных в подразделе 2. п. 1 этой статьи.

Названия они будут носить по названию использованной забивной сваи.

Забивные погружают в грунт на заданную расчетом глубину одним из способов:

• забивкой паровым, механическим или дизельным молотом;
• вибропогружением с помощью одного из нескольких разновидностей вибропогружателей;
• статическим вдавливанием, используя большую массу вдавливающей установки;
• комбинацией или попеременным использованием нескольких способов.

На оголовках устраивают ленточный или балочный решетчатый ростверк или ростверк в виде сплошной плиты.

День сегодняшний

Сегодня классификация свай по способу заглубления приводится в действующем Своде правил СП 50-102-2003 «Проектирование и устройство свайных фундаментов»:

• забивные (вдавливаемые) железобетонные, деревянные и стальные, погружаемые в грунт без его выемки или в лидерные скважины с помощью молотов, вибропогружателей, вибровдавливающих, виброударных и вдавливающих устройств;
• сваи-оболочки железобетонные, заглубляемые вибропогружателями с выемкой грунта и заполняемые частично или полностью бетонной смесью;
• набивные бетонные и железобетонные, устраиваемые в грунте путем укладки бетонной смеси в скважины, образованные в результате принудительного отжатия (вытеснения) грунта;
• буровые железобетонные, устраиваемые в грунте путем заполнения пробуренных скважин бетонной смесью или установки в них железобетонных элементов;
• винтовые;
• бурозавинчиваемые.

В свою очередь, набивные сваи по способу устройства подразделяются на:

1. набивные, устраиваемые путем погружения инвентарных труб, нижний конец которых закрыт оставляемым в грунте башмаком или бетонной пробкой, с последующим извлечением этих труб по мере заполнения скважин бетонной смесью;
2. набивные виброштампованные, устраиваемые в пробитых скважинах путем заполнения скважин жесткой бетонной смесью, уплотняемой виброштампом;
3. набивные в выштампованном ложе, устраиваемые путем выштамповки в грунте скважин с последующим заполнением их бетонной смесью.

Буронабивные сваи по способу устройства подразделяются на:

1. буронабивные сплошного сечения с уширениями и без них, бетонируемые в скважинах, пробуренных в глинистых грунтах выше уровня подземных вод без крепления стенок скважин, а в любых грунтах ниже уровня подземных вод – с закреплением стенок скважин глинистым раствором или инвентарными извлекаемыми обсадными трубами;
2. буронабивные полые круглого сечения, устраиваемые с применением многосекционного вибросердечника;
3. буронабивные сваи с уплотненным забоем, устраиваемые путем втрамбовывания в забой скважины щебня;
4. буронабивные с камуфлетной пятой, устраиваемые путем бурения скважин с последующим образованием уширения взрывом и заполнением скважин бетонной смесью;
5. буроинъекционные диаметром 0,15 – 0,25 м, устраиваемые в пробуренных скважинах путем нагнетания (инъекции) в них мелкозернистой бетонной смеси или цементно-песчаного раствора, или буроинъекционные с уплотнением окружающего грунта путем обработки скважин по разрядно-импульсной технологии;
6. буроинъекционные, устраиваемые полым шнеком;
7. сваи-столбы, устраиваемые путем бурения скважин с уширением или без него, укладки в них омоноличивающего цементно-песчаного раствора и опускания в скважины цилиндрических или призматических элементов сплошного сечения со сторонами или диаметром 0,8 м и более;
8. буроопускные сваи с камуфлетной пятой.

Далеко не все из перечисленного применимо на строительных площадках Санкт-Петербурга. Ограничения связаны с особенными инженерно-геологическими условиями в черте города, которые характеризуются наличием большой толщи слабых пылевато-глинистых водонасыщенных грунтов, имеющих низкие прочностные свойства и обладающих тиксотропностью (то есть при динамических воздействиях переходящих в плывунное состояние).

Рис. 2. Статистика использования разного вида свай (по Ван Импе).

В 2004 году Ван Импе, председатель международного комитета по фундаментостроению, представил следующую статистику использования разного вида свай в Европе:

• буронабивные сваи большого и малого диаметра занимают 52 % рынка;
• забивные сваи – 42 %;
• винтовые сваи – 6 %.

Почему именно буронабивным и набивным сваям большого и малого диаметра принадлежит пальма первенства? Ответ прост. Потому что только с их помощью удается решать сложный спектр конструктивных задач по устройству высокоэффективных свайных оснований. Только они делают возможным восприятие несущим слоем грунтов высоких (от 4000 до 25000 кН) нагрузок от высотных зданий и сооружений. Эти виды свай широко используются при строительстве внутри застроенных территорий, поскольку, являясь щадящими технологиями, исключают вибрационные и динамические воздействия на конструкции расположенных в непосредственной близости к строительной площадке существующих зданий. В практике международного строительства известны примеры устройства свай в районах с распространением слабых грунтов глубиной погружения до 75 м. В Санкт-Петербурге сваи с максимальной глубиной погружения 47,5 м были использованы при строительстве перехода на Ладожском вокзале.

Буроопускные сваи

Каркас буроопускной сваи Технология устройства фундаментов из буроопускных свай разработана специально для районов с вечномерзлыми грунтами.

Способ погружения опор включает выполнение основных технологических операций:

• Погружение свай квадратного сечения в заранее приготовленную скважину, превышающую по размерам погружаемую опору.
• Заполнение зазора между свайной опорой и стенками скважины бетонным раствором.

Свайные опоры, принимая нагрузку от веса здания и прочих воздействий, перераспределают ее на нижние слои почвы, а также на боковые поверхности, сжимаемые грунтом.

Промышленность выпускает прямоугольные буроопускные опоры из металла. Внизу ствола имеется уширение с закрепленным опорным элементом и ребрами жесткости. Между телом сваи и наконечником устанавливается специальная цилиндрическая вставка, которая определяет несущую способность всей опорной конструкции.

Габариты свайных опор принимаются согласно проектным расчетам. Для обеспечения повышенной прочности могут быть применены составные опоры, при условии их обязательного опирания на твердое основание.

Рекомендуем посмотреть видео, рассказывающее о процессе монтажа опор в мерзлых почвах.

Типы металлических труб

Винтовые сваи представляют собой металлические трубы с толщиной стенок не менее 4 мм, оснащенные сварным или литым острым наконечником и спиралеобразными режущими лопастями.

Погружение винтовых свай больше всего походит на завинчивание самореза — наконечник втыкается в грунт, стволу придают вращательное движение, лопасти врезаются в грунт и начинают понемногу затягивать ствол.

Считается, что их можно погружать вручную, с использованием только мускульной силы.

Это верно, но только до определенных пределов — наиболее распространенные винтовые сваи диаметром 108 мм вручную погрузить практически невозможно.

Специалисты не рекомендуют погружать вручную вообще никакие сваи, даже небольшого диаметра.

Неравномерность распределения усилия и колебания оси значительно ослабляют грунт вокруг ствола и лопастей, снижая несущую способность опоры.

Существуют разные конструкции винтовых свай, различающихся по признакам:

• Тип наконечника — сварной или литой.
• Количество лопастей — одна, две или три.
• С защитным слоем оцинковки, или без нее.

ОБРАТИТЕ ВНИМАНИЕ!
Наличие на винтовых сваях слоя краски нельзя рассматривать как защитный слой, поскольку при погружении он полностью стирается. Единственный эффективный вид защиты — слой оцинковки

Если его не имеется, лучше поискать другие варианты.

Отношение диаметров лопастей и ствола также бывает разным. Для рыхлых и мягких грунтов используются большие диаметры, обеспечивающие обширную опорную площадку.

Для скальных или обломочных грунтов применяют многовитковые сваи типа «шуруп», хотя для индивидуального строительства их использовать нецелесообразно. Существуют также сваи для погружения в вечную мерзлоту.

Они не имеют заостренного наконечника, так как погружаются в лидирующую скважину, и диаметр лопастей у них довольно низок — превышает размер ствола менее, чем в полтора раза.

Зачем нужна подушка под фундамент дома

Зачем нужна противопучинная подушка под фундамент при строительстве дома?

Противопучинные подушки под фундамент дома рекомендуется применять при высоком уровне грунтовых вод, на пониженных участках и участках, имеющих значительный уклон там, где отсыпкой грунта целесообразно повышение уровня планировочной поверхности площадки дома. Вокруг фундаментов отсыпка производится непучинистым грунтом. Такое поднятие уровня планировочной поверхности в ряде случаев имеет существенное значение для обеспечения надежности и экономичности фундаментов.

На пониженных участках отсыпкой, последующей планировкой и устройством ливнестоковой системы обеспечивается отвод ливневых и паводковых вод от дома на периферию участка. На участках с уклоном отсыпкой обеспечивается одинаковая глубина промерзания пучинистых грунтов под фундаментами в разных частях дома. Уменьшается глубина промерзания пучинистого грунта и, следовательно, понижается степень пучинистости промерзающего основания.

Виды размещения опор в ростверке сваи

Свайное поле

В зависимости от геометрической формы ростверка и проектной нагрузки от элементов конструкции сооружения, составляется исполнительная схема, согласно которой сваи могут быть размещены следующими способами:

• В форме свайного куста, то есть объединения нескольких компактно размещенных свай в единую конструкцию. При этом отношение сторон ростверка не должно превышать 1:5. Такой способ размещения используется под стойки, колонны, а также некоторые виды конструкций значительной высоты (к примеру, дымовых труб).
• Свайной полосой – под вытянутые основания значительной протяженности, например, набережных.
• В свайном поле, отличающемся от куста тем, что его устройство предусматривает объединение большего числа свай, к примеру, при строительстве дома на цельном ростверке.

Свайный фундамент

Базой для составления чертежа разреза фундамента свайного типа является схема расположения опор. Это необходимо для предотвращения деформации ростверка и несущих стен. Рассчитывается расстояние между сваями, максимальная нагрузка на каждую опору. Помимо массы здания учитывается вес ростверка. В зависимости от плана строительства дома он может быть деревянный или бетонный. Первый применяется только для небольших конструкций. Бетонный надежнее, но имеет большую массу, для его обустройства нужно больше времени и средств.

Фактический чертеж фундамента частного дома зависит от типа свайного основания. При частном строительстве часто делают заливные сваи. В заранее вырытые углубления засыпается песчано-гравийный слой, затем он утрамбовывается. Потом устанавливается стальная обрешетка, делается опалубка, весь объем заливается бетоном.

Чертеж разреза винтового свайного фундамента проще. В грунт методом закрутки устанавливаются винтовые сваи. Их глубина зависит от характеристик дома, состояния грунта. Наиболее трудоемкий процесс – обустройство забивного столбчатого основания. Для этого нужна специальная строительная техника.

Как сделать чертеж в разрезе свайного фундамента:

• Составить схему расположения столбов на участке. Расстояние между ними рассчитывается в зависимости от типа ростверка. Обычно оно составляет 0,5-1,5 м.
• Расчет глубины свай, на это влияет УГВ, состав почвы, возможные сезонные смещения слоев.
• Формирование чертежа. Это необходимо для расчета количества материалов, уточнения максимальной нагрузки. Это повлияет на площадь основания сваи.
• План работ по обустройству. В него входит смета, порядок обустройства.

Во время строительства нужно проверять положение каждой сваи. Даже небольшой перекос может привести к неправильному распределению нагрузки. Это станет причиной потери устойчивости дома, появятся трещины в несущих стенах.

Важно: если планируется установка деревянного ростверка, его нужно проверить на отсутствие дефектов, обработать специальными составим для защиты от грибка, плесени, гниения.

Что такое свайный фундамент с ростверком?

Конструктивно свайно-ростверковый фундамент – это ряд опор, погруженных в грунт ниже точки промерзания, и связывающий их поверху «обвязкой» из стали или железобетона. На последний уже укладываются первые ряды кирпича либо бруса (бревна). Такая конструкция обеспечивает равномерное перераспределение нагрузок со стороны как дома, так и земли.

Схема фундамента

Возникающие при пучении точечные воздействия от свай расходятся по всей ленте ростверка такого основания. Стены не испытывают лишнего давления в какой-то одной точке. Перекосы и разрушения кладки на подобном основании практически исключены.

Разновидности конструкций свай

Забивные сваи.

Сваи изготавливаются из таких материалов, как:

• Железобетон. Самый распространенный вариант. Установка железобетонных фундаментов наиболее проста, так как предполагает использование бурового метода, при котором свайная конструкция создается непосредственно в грунте. Также возможна установка готовых железобетонных конструкций с винтовыми нарезками.
• Металл. Металлические сваи представлены швеллерами, трубами, свариваемыми между собой рельсами и двутаврами. Они отличаются простотой установкой в грунт и используются там, где железобетонные конструкции монтировать невозможно. Основным недостатком таких свай является подверженность коррозии. Металлические трубы могут быть полыми, а могут заполняться бетонной смесью.
• Дерево. В качестве сырья используются хвойные породы дерева или дуб. Деревянные сваи способны выдерживать нагрузку средней силы, как правило, они используются в условиях вечной мерзлоты, где процессы гниения существенно замедляются. В других регионах использование деревянных фундаментов ограниченно, так как воздействие влаги ускоряет их гниение и сокращает срок службы.

Металлические винтовые сваи.

Выделяются следующие формы сечения:

• Квадратные.
• Круглые полые и заполненные.
• Прямоугольные.
• Тавровые (в форме буквы «Т»).
• Двутавровые (сходные по форме с буквой «Н»).

Для укрепления конструкции опорные пяты свай расширяются, но возможен их монтаж без расширения. Опорные пяты могут быть:

• Разбуриваемыми с долотом для уширения забоя.
• Выпрессовываемыми.
• Камуфлетными – пята расширяется с помощью химического или электрического взрыва.

Технология двойного вращателя Double Rotary

Ее особенность – наличие системы двойного вращателя: верхний вращатель приводит в движение непрерывный проходной шнек, а нижний – поворачивает обсадную трубу в противоположном направлении. В Санкт-Петербурге для выполнения свай по данной технологии используются буровые машины фирм Soilmec CM120 и Bauer RTG-21. Возможны следующие размеры свай: 300, 350, 400, 450, 500, 550 мм. По окончании бурения по внутренней трубе проходного шнека из бетононасоса под давлением подается бетон. Технология двойного вращателя Double Rotary абсолютно безопасна при устройстве буронабивных свай вблизи существующих зданий.

Пошаговая инструкция по монтажу своими руками

Рассмотрим порядок действий по монтажу железобетонного ростверка, расположенного на высоте 30 см над уровнем грунта (один из наиболее сложных вариантов).

Порядок действий:

Подготовка

Производится очистка и планировка участка (если это необходимо). Удаляют все посторонние предметы, растения и прочие помехи.

С помощью колышков производят разметку участка. Для забивных свай она заключается в установке одного колышка на оси опор, для буронабивных отмечаются линии внешнего и внутреннего периметра. Также для них необходимо предварительное бурение скважин, которое производится по результатам пробного бурения.

Оно определяет глубину залегания плотных слоев грунта и производится в любом случае, так как дает возможность определить длину стволов.

Установка свай

Забивка свай производится с помощью специальных машин.

Необходимо составить схему погружения, чтобы готовые сваи не отсекли точки установки следующих опор.

Обычно установку производят по спирали или змейкой, последовательно переходя от одной точки к другой.

Для буронабивных свай производят гильзование скважин (погружение трубы из свернутого рубероида или куска пластиковой трубы нужного диаметра). Затем собирают и опускают в скважину армпояс, размеры которого надо выбрать так, чтобы он легко входил в отверстие.

Длина арматуры должна превышать длину скважины, чтобы впоследствии ее можно было жестко связать с армпоясом ростверка. Затем производится заполнение скважины бетоном и выдержка в течение положенного времени (28 дней).

Строительство опалубки

Для постройки опалубки не обязательно выжидать срок затвердения бетона в скважинах. Если использованы забивные сваи, то обычно выжидают около недели, чтобы ствол «обсосало» (строительный термин, обозначающий восстановление грунта и плотное прилегание к боковым стенкам).

Опалубка представляет собой род длинного деревянного лотка, внутренние размеры которого повторяют форму будущего ростверка.

Сборку производят из обрезных досок, стараясь не допустить образования щелей и промежутков.

Высота опалубки должна несколько превышать высоту ростверка. Для жесткости нижнего отдела на землю устанавливают ряд подпорок, исключающих прогиб днища опалубки. Внутренняя часть устилается полиэтиленом, препятствующим выход воды или материала из опалубки.

Создание армпояса

Арматурный каркас создается по обычной технологии — рабочие стержни с помощью гладкой вспомогательной арматуры устанавливаются в нужном положении согласно проектной схемы и общих правил.

Важным моментом является жесткое соединение арматуры свай и армпояса ленты, для которого лучше всего использовать сварку. Остальные элементы соединяют путем вязки мягкой проволокой.

Заливка бетона

Заливку бетона производят после окончательного затвердения бетона в сваях.

Это важно, так как вес железобетонного ростверка очень велик и способен деформировать не застывший бетон. Заливку надо выполнить максимально быстро, без перерывов, чтобы получить абсолютно монолитную опору с большой степенью жесткости. Бетон выравнивают и накрывают мешковиной или полиэтиленом, первые 10 дней периодически поливают водой

Бетон выравнивают и накрывают мешковиной или полиэтиленом, первые 10 дней периодически поливают водой

Заливку надо выполнить максимально быстро, без перерывов, чтобы получить абсолютно монолитную опору с большой степенью жесткости. Бетон выравнивают и накрывают мешковиной или полиэтиленом, первые 10 дней периодически поливают водой.

Через 10 дней снимают опалубку, после чего выдерживают ленту до полного застывания, которое наступает через 28 дней после заливки.

Проектирование

До начала монтажных работ выполняется точный расчёт свайно-ростверкового фундамента, который начинается с проработки проекта будущего здания и составления эскиза основания. Обязательно прорабатывается схема расположения свай. Их устанавливают в местах пересечения стенок и в углах.

ФОТО: obetone.com Схема расположения свай тщательно продумывается.

Совместно с расчётом количества и определением месторасположения опор, рассчитывается их высота и толщина. Для точного вычисления надо знать:

• массу возводимого строения. Рассчитывается суммарный вес отделочных материалов, мебели, домашней утвари;
• опорную площадь. Зная вес и учитывая коэффициент надёжности, определяют нагрузку на каждую опору;
• габариты свай. Определяется площадь одной опоры. Суммарное значение сравнивается с требуемой опорной площадью.

Особенности фундаментов на вечной мерзлоте

Фундаменты на вечномерзлых грунтах требуют особого подхода, для их возведения применяется специальная технология. Уже в момент проектирования опорного основания в условиях вечной мерзлоты, следует предусмотреть ряд аспектов:

• Разработка мероприятий по уменьшению возможных деформаций постройки.
• Тщательный расчет глубины заложения фундамента.
• Выбор вида фундаментного основания с учетом местных условий.
• Технология возведения опоры здания, разработанная для строительства оснований здания в вечной мерзлоте (способ погружения опор).

Строительство дома в любых условиях – ответственный процесс, требующий тщательного выполнения строительных норм и правил, с особой тщательностью следует выполнять технологию работ. В условиях вечной мерзлоты к строительству зданий следует подходить еще более ответственно, выбирая подходящее основание для опоры постройки.

Изготовление свайного фундамента своими руками

В индивидуальном строительстве   не очень выгодно использование забивных свай. Их необходимо доставить на объект (высокие транспортные расходы), заказать спецтехнику (сваебойный копр). Поэтому, на практике использую либо буронабивные модификации, либо винтовые сваи, вкручиваемые в грунт вручную.

Технология фундамента на буронабивных сваях выглядит следующим образом:

• · разметка – в соответствии с проектом устанавливаю колышки в местах заливки
• · бурение – средняя отметка промерзания в РФ не превышает 1,75 м, поэтому, для изготовления отверстий достаточно ручного бура либо бензинового, дизельного ямобура
• · армирование – в ствол скважины опускаю пространственную конструкцию, состоящую из связанных проволокой вертикальных штырей Ø10 мм с горизонтальными кусками Ø4 мм (треугольник в сечении)
• · установка гидроизоляции – из рубероида изготавливаю чехлы подходящего диаметра, опускаю в скважину, прижимая к внутренним стенкам
• · сооружение опалубки – на 0,5 м от поверхности по горизонтальному уровню монтирую куски труб (металлические, асбестовые, полимерные)
• · заливка – заполняю бетоном конструкцию с вибротрамбованием
• · изготовление ростверка – по периметру здания монтирую опалубку, в которую закладываю гильзы для подвода коммуникаций, оголовки свай остаются внутри нее, произвожу армирование в два пояса
• · заливка ростверка – заполняю бетоном опалубку целиком в один день

После отвердевания бетона (3 – 2 недели в зависимости от погодных условий) снимаю опалубку, основание готово для возведения стен. Вместо гидроизоляции из рубероида часто использую колонны обсадных труб, опущенных на всю глубину скважины. Это гарантирует отсутствие осыпания породы с боковых стенок, облегчает установку внутреннего армопояса. Чаще всего применяю асбоцементные трубы подходящего диаметра.

Самым экономичным способом является технология фундамента на винтовых сваях. В этом случае не придется бурить отверстия, изготавливать бетон, закупать арматуру. Сваи для коттеджа 150 – 120 квадратов можно смотнировать вручнуюза  1-2 дня  силами бригады. На следующий день выравниваю верхнюю часть изделий, привариваю оголовки, произвожу обвязку ростверком из металлопроката (уголок, швеллер или двутавр). Отсутствует время ожидания набора прочности бетоном.

Таким образом, для индивидуального строительства коттеджей с бетонными, блочными, кирпичными стенами наиболее подходят буронабивные сваи с обвязкой мелкозаглубленной лентой/ростверком. Для щитовых, панельных, фахверковых, каркасных, срубовых домов, малых архитектурных форм, ограждений рекомендую винтовые сваи. Они сокращают бюджет строительства на 60 – 40%, время сдачи объекта на 30%.

Для чего сооружается свайное поле

Свайное поле является одним из важнейших компонентов любого свайного основания. После проведения работ по обвязке ростверком порознь размещенных свай, его предназначение – основание для сооружения жилых и промышленных зданий, инженерных и гидротехнических сооружений.

В свайном основании каждого дома сваи с ростверком играют совершенно разные роли. Посредством ростверка объединяются сваи в единый монолит, это придает им дополнительную устойчивость и повышает сопротивляемость действию выталкивающих и горизонтальных сил. При этом нагрузкой от постройки равномерно нагружается каждая свая.

Каждый из элементов свайного поля передает нагрузку от дома на объем грунта, в который помещена их опорная часть. При значительном заглублении свай (3-15 м) происходит вскрытие поверхностной сферы грунта и распределение нагрузки от веса дома в уже устойчивом и обладающем высокой плотность грунте, что имеет особое значение при строительстве на участках с неустойчивыми грунтами.

Виды фундаментов

В зависимости от того, сколько свай будет задействовано в строительстве, от тяжести объекта, а также от конфигурации самого здания, различают следующие типы свайных фундаментов для строительства:

• Одинарные сваи – применяются в тех случаях, когда необходимо передать нагрузку от одного элемента небольшой площади основания, например, при наличии в проекте дома колонн.
• Свайные ленточные фундаменты применяют, когда планируется построить протяженное строение или установить опоры по периметру дома.
• Свайные «кусты» — в этом случае нагрузку принимают на себя несколько опор, сосредоточенных под одним из элементов объекта, например, под той же колонной.
• Свайное «поле» — такой проект подразумевает планомерное расположение опор по всей площади основания объекта. Обычно такое решение используют в тех случаях, когда здание планируется большим и тяжелым.

Перечисленные типы свайных фундаментов и большинство свай, независимо от их классификации, обычно используются в сочетании с ростверком. Он представляет собой монолитную или сборную конструкцию, объединяющую все установленные опоры.

Усиление ростверков

Усиливают ростверк здания, способом, который называется торкретирование. Это — нанесение цементного раствора под давлением на предварительно очищенную поверхность пескоструйным аппаратом или стальными щетками.

Для этого поверхность сначала тщательно продувают, после чего завершают процедуру, промывая подготовленную поверхность поданной под давлением водой. Затем крепят к анкерам металлическую сетку (размер ячеек 6-10 см). Для фиксации сетки можно применить вязальную проволоку.

Нанесенный раствор, создав своего рода стяжку, защищает бетон от дальнейшего разрушения, сохраняя от разрушения и свайные конструкции, в том числе и при многочисленных трещинах. Чтобы усилить прочность защиты, стяжка может наноситься не в один слой, а в несколько так, чтобы она попадала в каждую трещину. При этом каждый последующий слой стяжки наносится после того, как предыдущий высохнет. Проводить этот вид работ лучше весной, чтобы за лето бетон полностью застыл и укрепился, а реконструируемое здание приобрело устойчивость и прочность. Стяжками можно укрепить бетонные опоры.

Если обследование выявило наличие серьезных повреждений железобетонного ростверка, понадобиться провести более масштабную работу. Так, для заделки трещин понадобиться нагнетать под давлением цементный раствор в каждую щель. Как усилить ленточный фундамент или основу на сваях, если в бетонных элементах появились пустоты? Чтобы добраться к пустотам, необходимо пробурить шпуры диаметром от 40 до 80 мм. Количество отверстий зависит от величины пустоты – их должно быть столько, чтобы можно было полностью заполнить полость. После этого через инъекционные трубки внутрь пустот заливают раствор. Подают его под давлением в первую очередь более жидкую часть, а затем – густую.

Положительные и отрицательные стороны свайного фундамента.

1. Низкая цена: такая база не требует больших вложений, как например, классическая бетонная.
2. Простота: установка свайного фундамента несложная задача. При нужной подготовке с ней без проблем справятся даже новички.

Так выглядит свайно-ростверковый фундамент

1. Отсутствие подготовки участка: монтаж опор не нуждается в подготовке грунта, спрессовывания или планировки.
2. Отличные параметры: если соблюсти все правила монтажа, то фундамент будет надежным долгие годы.

1. Функциональность: сваи можно устанавливать на любом виде почвы, даже если она рыхлая и есть грунтовые воды.
2. Высокая скорость монтажа: данный вид опор можно устанавливать в любую погоду, что может хорошо сыграть на сокращении затраченного времени на возведение жилья.

Устройство свайного фундамента

Но такое количество отличных качеств не означает отсутствие минусов:

• На скальных породах сваи не монтируются.
• При создании многоэтажных и тяжелых проектов этот метод избегают.
• При неаккуратном вбивании винтов, они могут повредиться, из-за чего образуется коррозия металла, которая может сократить срок службы основы.

Подготовительные работы

Опытные строители советуют прежде, чем начать ремонтировать свайный фундамент, точно определить, что произошло со сваями — проваливаются они или выпячиваются. Для установления данного факта лучше всего вызвать бригаду специалистов, которые, чтобы провести обследование, установят контрольную сваю неподалеку от постройки. Это необходимо, чтобы выяснить глубину установки данного элемента и определить, была ли пройдена точка промерзания или нет.

Если происходит выпячивание сваи – она не погружена в почву до нужного уровня. Если сваи проваливаются, усилить их будет гораздо сложнее, но все, же реально: остановить провал можно установкой под основу металлических, деревянных, железобетонных прокладок. Установка цементных столбиков не даст должного эффекта и даже может в некоторых случаях усугубить ситуацию.
