Лучшие лестничные подъемники для инвалидов

Какие бывают разновидности

В соответствии с условиями применения, различаются их основные типы.

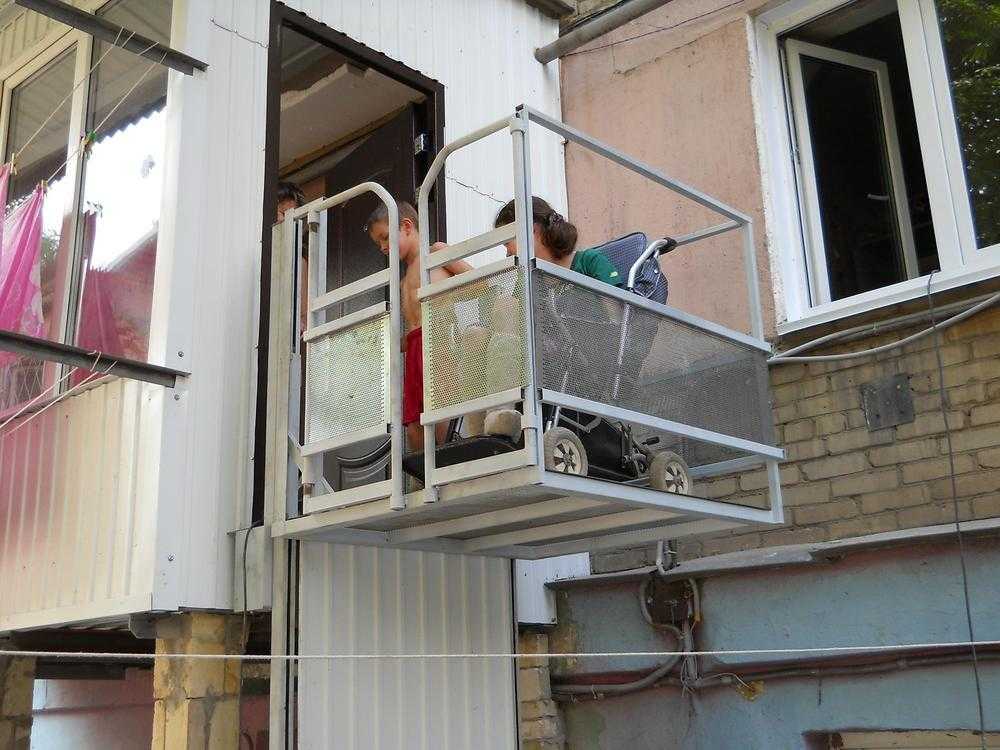

Вертикальные

В местах застройки без учёта потребностей инвалидов или там, где устройство пандусов невозможно по техническим причинам, могут быть устроены сравнимые с лифтом вертикальные подъёмные устройства для инвалидов. Задача конструкции – подъём на нужную высоту. От лестничной системы не зависит, но устанавливается в максимальной близости от неё, для удобства перемещения инвалида на лестничную площадку.

Основные параметры, характеристики и преимущества:

Основные плюсы: несложный монтаж и незначительная площадь, занимаемая механизмом.
Подъёмник вертикальный позволяет фиксировать инвалидную коляску на площадке.
Инвалиду доступно самостоятельное управление механизмом.
Подъёмник абсолютно безопасен и надёжен в эксплуатации.
Возможно поднятие груза весом до 250 кг и детской коляски.
Шахтное ограждение необходимо при подъёме до 12,5 м.
Габаритные размеры (минимальные) 900×1250 мм.
В домашнем использовании громоздки, применяются крайне редко.

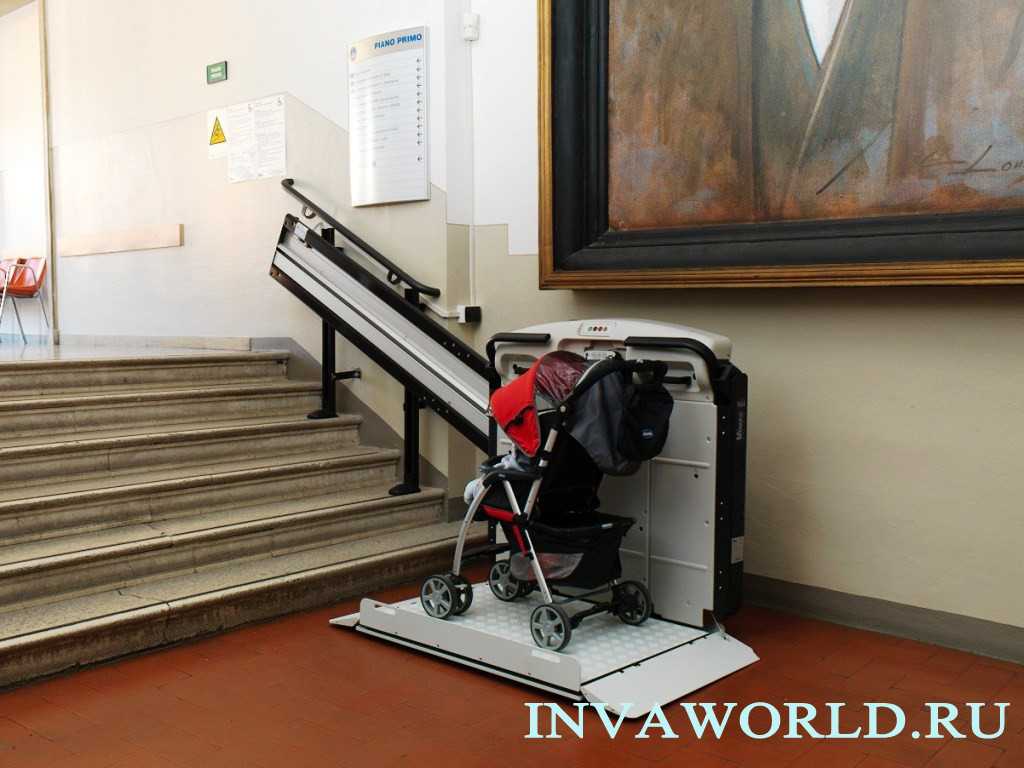

Наклонные

Наклонный

Все большую популярность сегодня завоевывают наклонные типы. Они обеспечивают плавное передвижение человека непосредственно по ступеням. Такие лестницы с подъемниками сродни эскалаторам. Просто загружаешься на него, и едешь до нужной остановки. Управление таким устройством может производиться как ручным, так и автоматическим способом.

Из удобств можно отметить большую грузоподъемность. Из недостатков – большие габариты. Если ширина лестницы небольшая, то установка такого подъемника невозможна, или же площадка механизма будет занимать всю ширину лестницы, не оставляя свободного пространства для движения других людей.

Кресельные подъемники

Лестницы и подъемные устройства кресельного типа

Кресельный подъемник представляет собой разновидность вертикального механизма, только более «одомашненного» типа на реечной передаче.

Устанавливать его можно на любую лестницу. Отличительной чертой такого подъемника является то, что на него нужно садиться непосредственно человеку, без инвалидной коляски.
Это можно удобно пожилым людям, или людям с ограниченными возможностями, которые еще в состоянии передвигаться самостоятельно.
Инвалидам первой группы воспользоваться таким чудом техники будет не то что проблематично, а просто невозможно.
На сегодня, подобный вид подъемника самый модернизированный. Он имеет пульт управления с интуитивным интерфейсом, понятный любому человеку. Но, монтаж такого механизма должен осуществляться только профессионалами.

Мобильные

Если установка стационарного подъёмника нерациональна или невозможна, то используются мобильные лестничные подъёмники для инвалидов. Плюсы и возможности мобильных устройств:

возможность использования в зданиях с архитектурными особенностями: без лифта, с небольшими лестницами;
возможность перемещения на небольшую, до 2 м, но неподъёмную для инвалида высоту;
применение во внутриквартирном пространстве для переноса в ванну, на кровать;
при посещении общественных, торговых, медицинских и других заведений и учреждений;
для посадки в автомобиль или передвижения во дворе при наличии небольших преград.

Гусеничные подъемники

На фото: подъемник для инвалидов по лестнице гусеничный

Гусеничный подъемник по лестнице для инвалидов — разновидность мобильных устройств.

Подробнее о нем можете узнать из этого видео.

Его конструкция состоит из универсальной платформы, которая подходит для любого типа инвалидных колясок и непосредственно резиновой гусеничной части, которая помогает передвигаться по лестницам.
При этом, такая конструкция полностью безопасна. Управление ею может производиться как самим колясочником, так и его непосредственным помощником.
Такие модели обладают уникальной складной конструкцией, которая только увеличивает удобство их хранения и транспортирования.
Работают подобные подъемники на литий−ионных аккумуляторах, которые в течении продолжительного времени сохраняют заряд. Главное, вовремя подзаряжаться — и проблем не возникнет.
Также гусеничный подъемник не требует установки или какого-либо специализированного обслуживания. Сам по себе механизм не сложен, и с его периодическим техобслуживанием справится любой мужчина. Очень удобен этот подъемник для городских прогулок. Ведь взять его собой не составит особого труда.

Инвалидное кресло на гусеничном подъемнике

Виды лестничных подъемников

Существуют самые разнообразные модели компактных, удобных и функциональных подъемников. Опишем основные из них.

В зависимости от способа монтажа и возможностей использования инвалидные подъемники могут быть стационарными либо мобильными. Мобильные модели более универсальны, поскольку их можно легко перемещать и по необходимости устанавливать в различных местах. Они также удобны тем, что, как правило, снабжены автономными источниками питания.

По типу привода выделяют электрические и гидравлические подъемники. Последние отличаются плавным ходом, простотой монтажа и невысокой скоростью движения (именно поэтому их обычно применяют для лестниц с небольшой высотой).

Электрические модели сейчас очень распространены. К их достоинствам можно отнести большую грузоподъемность, хорошие характеристики скорости движения, возможность использования для перемещения по высоким лестницам, а также комфортность эксплуатации.

Кроме того, различаются также следующие типы конструкций:

Вертикальный

Обычно устанавливается в тех случаях, когда строительство пандуса с соблюдением правильного угла не возможно. Для его размещения необходимо совсем немного пространства, а процесс монтажа довольно прост. Эксплуатация также отличается максимальной безопасностью. Инвалидную или детскую коляску фиксируют на подъемной платформе, а сам механизм управляется человеком, использующим подъемник (инвалид, родители). Грузоподъемность таких устройств достаточно высокая – до 250 кг.

Наклонный

При помощи этого механизма люди с ограниченными возможностями легко и с комфортом преодолевают лестницу. Траектория перемещения делит эти устройства на два вида:

Движущиеся прямолинейно. С их помощью преодолевается один лестничный марш. Такой наклонный подъемник для инвалидов можно устанавливать как на внутренних, так и на наружных лестницах. Обычно он монтируется к стене или специальным стойкам.

Имеющие сложную траекторию движения. Эта модель более универсальна, поскольку позволяет перемещаться сразу через несколько пролетов лестницы, имеет возможность поворачивать на 90 или 1800.

Кресельный

Невероятно удобная, функциональная и надежная модель. Отлично подойдет для частных домов и квартир, в которых имеются лестницы. Устройство имеет массу достоинств:

Автономный источник питания.
Возможна установка практически на всех типах лестниц.
Снабжен функцией автоматической остановки в случаях, если на пути возникает препятствие.
Наличие пульта управления в подлокотнике сиденья.
Компактность модели. Такой лестничный подъемник для инвалидов не будет мешать перемещению вдоль марша других людей.
Имеет подставку для ног.
Длительный срок эксплуатации.

Цена такого механизма достаточно велика и определяется конкретной моделью, а также сложностью траектории перемещения. Однако после ее приобретения и установки проблема перемещения по лестницам внутри дома, а также других хозяйственных и прочих построек будет решена.

Гусеничный

Универсальный и, пожалуй, самый компактный и легкий лестничный подъемник. Конструкция представляет собой гусеничный механизм, на закрепленную на нем платформу фиксируют инвалидное кресло, перемещение осуществляется при помощи мощного электрического привода.

Данная модель удобна для использования в любых ситуациях — для любых типов лестниц и видов инвалидных кресел. В сложенном состоянии он легко поместится в багажник автомобиля.

Существует два вида таких подъемников. Первый предполагает присутствие помощника, который крепит кресло к устройству и управляет перемещением по лестнице. Второй рассчитан на пользование устройством без посторонней помощи. Инвалид-колясочник въезжает на подъемную площадку, закрепляет кресло. Нажав на рычаг, осуществляет подъем всей конструкции, отрывая гусеницы от земли. Разворачивает коляску спиной к маршу и, опустившись на гусеничный механизм, начинает перемещение. Стоит отметить также, что данное устройство может с успехом использоваться и во время отдыха на природе при необходимости преодолевать рельеф местности.

Что важно учесть при выборе?

Тип конструкции выбирают в зависимости от возможностей инвалида к передвижению, наличия помощника, размеров лестницы и т.д., но все же есть некоторые общие факторы, которые важно учитывать при выборе:

обращайте внимание на наличие ручного привода (актуально для электрического привода). Электричество могут отключить в любой момент, и даже альтернативный источник может подвести, а вот ручной привод – нет;
все крепления должны быть прочными и надежными;
конструкция должна быть максимально проста в эксплуатации;
платформы должны быть выполнены из нескользких материалов или иметь специальные насечки/накладки;
ограничитель скоростного режима будет полезной опцией.. Не поленитесь почитать отзывы на интересующую вас модель перед покупкой

Не поленитесь почитать отзывы на интересующую вас модель перед покупкой.

Статья написана для сайта moscowsad.ru.

Кресельные подъемники

Принцип устройства вертикального подъёмника кресельного типа основан на использовании передачи реечного типа. Оснащается автономным источником питания, часто комплектуется пультом ДУ с доступным интерфейсом. Особенности устройства и эксплуатации:

может быть установлен на лестнице любого типа с внешней либо внутренней стороны;
пульт управления монтируется в подлокотнике;
сидение складного типа не закрывает лестничный проход;
траектория передвижения может быть любой;
при возникновении преграды или аварийной ситуации останавливается автоматически.

Удобный и надёжный механизм, который оптимален по всем показателям, для инвалидов, способных передвигаться и садиться в кресло самостоятельно. Но для людей, которые не в состоянии передвигаться без коляски, такой подъёмник вряд ли подойдёт.

Мобильные

возможность использования в зданиях с архитектурными особенностями: без лифта, с небольшими лестницами;
возможность перемещения на небольшую, до 2 м, но неподъёмную для инвалида высоту;
применение во внутриквартирном пространстве для переноса в ванну, на кровать;
при посещении общественных, торговых, медицинских и других заведений и учреждений;
для посадки в автомобиль или передвижения во дворе при наличии небольших преград.

Гусеничный подъёмник

Востребованный механизм для подъёма, получивший народное название «автономный ступенькоход», представляет собой мобильный механизм с платформой для инвалидного кресла. Универсальное устройство обладает отличительной особенностью – резиновыми гусеницами для передвижения по лестнице и сложной пересечённой местности.

В отличие от большинства подъёмников, гусеничные могут использоваться для всех видов колясок и любых лестниц.

Основные преимущества:

Считается наиболее лёгким и компактным приспособлением для подъёма по лестнице инвалида на коляске.
Конструкция подъёмника безопасна, он удобен в управлении самим инвалидом либо его помощником.
Литий-ионные аккумуляторы долгое время не разряжаются, достаточно постоянного контроля над уровнем зарядки.
В техническом обслуживании механизм прост, специального обслуживания не требует.
Легко собирается и удобен для транспортировки в легковом автомобиле.

Два типа гусеничных подъёмников

Первый тип гусеничного лестничного подъёмника для инвалидов предусматривает для управления механизмом наличие сопровождающего, который производит фиксацию коляски, подвозит её к месту подъёма либо спуска и осуществляет процесс.

Второй тип предусматривает самостоятельное управление инвалида механизмом подъёма. Он заезжает на платформу самостоятельно, коляска фиксируется специальными крепёжными приспособлениями. Следующим шагом становится подъём рычагом всей конструкции так, чтобы гусеницы и пол не соприкасались.

Затем инвалид подъезжает спиной к лестнице, опускается на лестницу и движется по ней, спуск аналогичен.

Вертикальные подъемники

Во многом вертикальные подъемники похожи на лифт, так как движение осуществляется не вдоль лестницы, а строго вертикально. Как правило, устанавливаются недалеко от лестницы в тех постройках, где нет возможности обустроить привычный подъемник.

В отличие от лифта, тут нет кабины – вместо нее используется платформа, куда и может заехать человек на инвалидном кресле. Грузоподъемность примерно такая же, как и у обычного лифта в жилом доме – примерно 250-400 кг, но точно не менее 225 кг и не более 500 кг. Размеры зависят от конкретного здания, но минимум, прописанный в ГОСТ Р 51630-2000, — это 900*1250 мм. Высота может быть какой угодно, но при подъеме на 12,5 м и более требуется обустраивать шахтное ограждение.

Среди основных преимуществ вертикальных подъемников:

инвалид может полностью самостоятельно пользоваться конструкцией, заехать на платформу, нажать кнопку и выйти на нужном этаже;
не требуется пересаживаться с кресла;
механизм занимает не так много места, оставляя лестницу полностью свободной;
безопасность и надежность;
при необходимости может использоваться для подъема небольших грузов и детских колясок.

Вертикальные подъемники встречаются не так уж часто. Естественно, они нашли применение в общественных зданиях и подъездах жилых домов. В частных домах с лестницами подобная конструкция используется крайне редко.

Принципы работы различных лифтовых систем

Лифтовые подъёмники подразделяются на следующие основные виды:

1) Электрический

(электромеханический). 2)Гидравлический . 3)Пневматический (аэролифт).

Направляющие лифта своими руками

Для движения лифта требуется некое силовое устройство, наиболее удобным и практичным питанием которого будет электричество. Поэтому электродвигатели входят в состав привода, независимо от его вида. Однако электрическими принято называть лифты наиболее распространенной, тросовой системы, вероятно, потому, что у них усилие двигателя непосредственно передаётся тросам, перемещающим кабину.

1. Электрический лифт

, которым мы пользуемся в многоэтажных домах, работает по принципу противовеса: кабина закреплена на тросах, на других концах которых закреплён груз-противовес. Приводной механизм, расположенный в верхней части лифта (машинное отделение), получив электрический сигнал от кнопок панели, через шкив-колесо приводит систему в движении. Благодаря противовесу инерция кабины сводится к минимуму, что обеспечивает плавность движения и позволяет обойтись электродвигателем значительно меньшей мощности.

2. Гидравлический лифт

работает по принципу домкрата. Электродвигатель создаёт давление жидкости в системе, гидроцилиндр толкает кабину вверх. На спуске электричество не потребляется. Этот вид лифтов не имеет противовесов и отличается бесшумностью. Но из-за высокого давления в гидравлической системе требует квалифицированного обслуживания и мощной силовой установки.

Кабинапневматического лифта работает как поршень. Для движения лифта вверх в аэрошахте над кабиной мощными вентиляторами создаётся разрежение воздуха. В результате повышенное давление под кабиной толкает её вверх. Для спуска давление сверху и снизу кабины выравнивается, и она плавно опускается вниз.

Пневматический лифт своими руками

Теперь зададим себе вопрос: как сделать лифт своими руками в доме, посильно ли это для рук и для кошелька?

Для пневматического лифта необходимы комплектующие, которые практически невозможно сделать своими руками. Если покупать готовые или заказывать их изготовление, теряется сама идея изготовления лифта своими руками. Да и окончательная стоимость округлится до такой цифры, что приобретение и монтаж готового аэролифта обойдется дешевле.

Рекомендую: Встраиваемые, точечные светильники в ванной, туалете, как установить своими руками

Гидравлический лифт своими руками

Теперь – гидравлика

. Увы, не менее сложно и дорого. Потребуется высокопроизводительная гидравлическая насосная станция, а стоит она недешево. Ну, а главное – гидроцилиндр. Даже для поднятия кабины лифта на один этаж требуется значительное выдвижение штоков. Подобные блоки имеются у автомобилей-самосвалов но, даже решив установить такой гидроцилиндр, мы столкнёмся с другой проблемой — опускание кабины. Гидроцилиндры автомобильного типа складываются под весом тяжёлой грузовой платформы самосвала. Веса кабины лифта тут будет недостаточно. Комбинирование из различных других готовых механизмов будет не менее сложно и дорого.

Решение вопроса, как самому сделать лифт очевидно: делать лифт электромеханический

Проблемы есть. А решения?

Декларация Конвенции ООН о защите и обеспечению прав инвалидов, конечно, не единственный документ, который использует государство в своей социальной деятельности. По крайней мере, часть трудностей, с которыми приходится ежедневно жить людям, имеющим проблемы с опорно-двигательной системой, имеют вполне приемлемые решения. Для обеспечения свободы перемещения человека в инвалидной коляске все общественные здания сейчас должны проектироваться со специальными пандусами или устройствами для подъема инвалида по лестнице – лестничными подъемниками.

В СНиП 35-01-2001 собраны рекомендации для проектирования доступной для лиц с ограниченными возможностями, среды. Для проектируемых и строящихся общественных зданий эти требования обязательны. А как быть со старыми, уже построенными и не оборудованными? Некоторые сооружения, например, памятники архитектуры, невозможно реконструировать в соответствии с требованиями СНиП 35-01-2001.

Гусеничный подъемник IDEAL X1 имеет меньшую стоимость по сравнению с аналогами Roby Т09, LG-2004, Sherpa 902.

Обладает уникальными преимуществами над аналогичными устройствами:

Складывающиеся опоры для уменьшения габаритов при хранении/транспортировке
Съемный подголовник для колясок со своим подголовником
Плавная регулировка скорости движения (аналогов не существует)
Плавный разгон и торможение без рывков (аналогов не существует)
Кнопка аварийного движения на панели (не требует дополнительного соединительного кабеля)
Наличие индикатора заряда батареи на штурвале
Удобная защелка руля (у аналогов очень трудно ее отщелкивать)
Меньшие вибрации при движении за счет зубчатого прижимного ролика
Оптимально спроектирована конструкция рамы и требует меньше металла
Тип электрического аккумулятора — ЛИТИЙ-ИОННЫЙ (Li — ion) — (опционально, увеличенное время работы гусеничного ступенькохода, без подзарядки) (аналогов не существует)

Подъемники для частных домов

Для семьи с маломобильным инвалидом, проживающей в двух или трехэтажном коттедже вопрос свободного передвижения кресла-коляски очень важен. Но и решить его можно довольно просто, причем собственными силами. Можно просто купить готовое устройство, которое монтируется на лестницу.

Подъемник для инвалидной коляски бывает вертикальным или наклонным.

Вертикальный лифт для инвалидного кресла

Вертикальный – это, по сути, лифт, который поднимает человека на этажи спускает с него. Этот подъемник устанавливается отдельно и требует организации шахты. Он пригодится и для перемещения тяжелой мебели или других габаритных грузов. Если подойти к задаче с нужной долей фантазии, можно превратить вертикальный лифт в арт-объект, который украсит ваш коттедж. Можно разместить его даже не с внутренней, а с внешней стороны здания, но тут следует учесть, что пользоваться уличной кабиной в холодное время годы будет не очень приятно.

Наклонный лестничный подъемник для инвалидной коляски

Наклонные подъемники имеют несколько другой принцип: они монтируются на перила лестницы. Процесс выглядит так: коляска заежает на платформу, фиксируется на ней и вместе с седоком поднимается с помощью механизма на пролет

Важно чтобы для такого устройства были установлены прочные металлические перила, способные выдержать немалую нагрузку. Именно по ним передвигается подъемный механизм, приводимый в движение электромотором

Мощность двигателя подбирается в соответствии с наклоном лестницы и весом коляски и человека. Одно дело поднять механическую коляску и совсем другое – тяжелую электрическую с аккумулятором. Наклонные подъемники оснащаются системой блокировки. Она обезопасит человека на коляске в случае внезапного отключения подачи энергии. В такой ситуации платформа просто останавливается и не двигается дальше или вниз, пока не появится свет или не будет применен ручной механизм подъема, который устанавливается как дублирующий.

Наклонные подъемники могут оснащаться простым механизмом управления с рычагами или кнопками, а могут управляться с дистанционного пульта.

Движение платформы организуется через работу тросов, натянутых по перилам или, что гораздо надежнее и удобнее – фрикционных колес. Второй вариант полностью автономен. Для решения зависимости от электросети можно оснастить устройство аккумуляторным устройством.

Важно помнить, что любые конструкции подъемников для инвалидной коляски должны фиксироваться только на капитальных, несущих стенах. Ни в коем случае нельзя рассчитывать на перегородки, тем более –пустотелые!

Альтернатива пандусам

В таких случаях решением проблемы станет инвалидный подъемник лестничный – устройство, предназначенное для подъема инвалида, находящегося в коляске, по лестнице.

Вертикальный подъемник. Вертикальные подъемники бывают без шахтного ограждения, предназначенные для подъема не выше двух метров, и с шахтным ограждением, осуществляющие подъем на высоту до 12,5 метров.
Наклонный лестничный подъемник для инвалидов. Такие подъемники возможно устанавливать в зданиях, имеющих широкие лестницы с возможностью развернуться для механизма на лестничной площадке. Устройство представляет собой площадку, перемещающуюся параллельно уклону лестницы по направляющим, смонтированным на лестничном ограждении. В зависимости от модели, подъем возможен только на один марш (наклонные подъемники ИНВАПРОМ А300, Vimec V64) или по сложной траектории, повторяя пространственную траекторию лестницы – модели ИНВАПРОМ А310, Vimec V65.

Для установки подъемников такого типа не потребуется сложного переустройства здания, достаточно закрепить направляющие движения платформы.

Мобильные гусеничные лестничные подъемники для инвалидных колясок. Мобильные подъемные устройства для инвалидных колясок еще более расширяют возможности маломобильной категории населения. Устройства позволяют инвалиду-колясочнику подниматься по лестнице практически в любом месте: на узких лестницах в частных домах, в зданиях, не оборудованных пандусами и стационарными подъемниками, на городских уличных и ландшафтных лестницах.

Существует довольно значительный модельный ряд устройств, призванных расширить возможности человека в инвалидной коляске. По типу передвижения они делятся на гусеничные подъемники и ступенеходы.

Устройства, работающие на гусеничном принципе, представляют собой платформу с гусеничным траком, дающую возможность безопасного передвижения коляски вверх и вниз. Устройство гусеницы подъемника не повреждает покрытия ступеней.

T09 Roby имеет привод с электронным управлением, повышающим надежность устройства. Вне зависимости от загрузки подъемника, платформа движется с постоянной скоростью, без рывков и толчков. Фиксаторы коляски универсальны и подходят под большинство типов инвалидных кресел.
Омега-Стармакс — лестничный гусеничный подъемник, оборудованный гусеничным самотормозящим приводом с электромагнитными тормозами. Предлагается в различных модификациях: для пассивных инвалидов, передвигающихся с сопровождающими и для активных инвалидов, с возможностью самостоятельного, без посторонней помощи, крепления к коляске и перемещения, в том числе и по ровным участкам. Простое и надежное управление позволяет с легкостью использовать устройство людьми с достаточно серьезными заболеваниями.

Пользоваться Омега-Стармакс можно не только в помещениях, модель отлично подходит и для преодолевания неровностей ландшафта, сохраняя устойчивость и мобильность на снеговом покрове.

Мобильный лестничный подъемник SHERPA N 903 итальянского производства. Передвигается на гусеничном механизме, приводимом в движение электроприводом с удобным электронным управлением, расположенном в рукоятке.
Лестничный электроподъёмник Пума УНИ-130 – лестнецеход. Позволяет преодолевать ступени, высотой до 200 мм. Для использования необходима помощь сопровождающего.

Кресельные подъемники. Эти устройства аналогичны наклонным подъемникам, только предназначены для подъема по лестнице человека без инвалидного кресла. Наиболее целесообразно использование в частных домах. Разные модели позволяют использовать как на прямолинейных маршах, так и на лестницах сложной конфигурации, с закругленными маршами.

Получить представление о том, как работают устройства для подъема инвалидных колясок по лестницам, вы можете получить, посмотрев фото и видео, а так же ознакомившись с отзывами.

Использование подъемников – как мобильных, так и стационарных, позволяет людям с малой мобильностью не чувствовать себя оторванными от остального общества, принимая активное участие в общественной жизни, занимаясь творчеством или работой.
