Фундамент монолитная плита: подготовка, армирование и заливка плитного фундамента

Плюсы и минусы фундамента

У такого вида фундамента есть свои положительные стороны, но есть и отрицательные.

К преимуществам можно отнести:

Полное отсутствие стыков. То есть это монолитная поверхность, которая держит свою форму не только при просадках и движении грунта, а так же, если под фундаментом находится почва неоднородная по своему составу (торфяники, песчаные подушки).

Небольшой срок для выполнения работ. Данный тип фундамента подразумевает единовременную заливку, а при наличии необходимой техники, эта процедура занимает два, максимум три дня.

Для любых форм конструкции. Даже индивидуальные нестандартные очертания строения будут залиты монолитной плитой без изъянов.

Равномерное распределение нагрузки. При постройке достаточно высокого или слишком тяжёлого строения распределение нагрузки будет равномерным и опасения, по поводу трещин и деформации фундамента будут напрасны.

Отрицательные аспекты:

Большие финансовые затраты. Данный вид фундамента подразумевает монолитную плиту, она может быть сформирована только при заливке бетона одним разом, что влечёт за собой найм специализированной техники, иначе не справиться.

Отсутствие теплоизоляционных качеств. Монолитная плита состоит из бетона и армированных материалов, в свойство которых входит интенсивная отдача тепла, поэтому, учитывая эти сведения необходимо задуматься о формировании теплоизоляции данного фундамента.

Отсутствие подвального помещения. Заливка плиты не предусматривает создание подвала под ней. Выход из данной ситуации только цокольный этаж.

Виды монолитных фундаментов

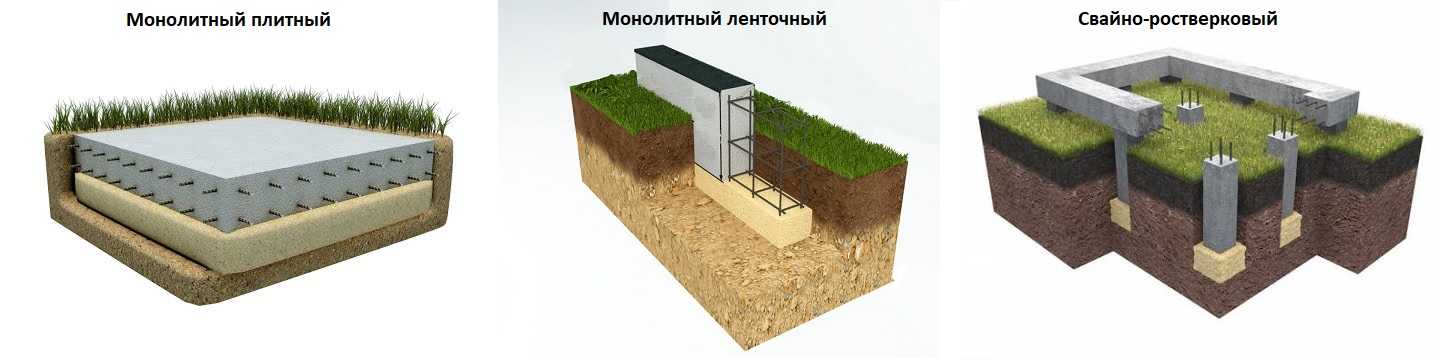

Существуют различные типы монолитов, их классифицируют по конструкции:

Ленточный формируется только под несущими стенами. Достоинства таких оснований – возможность обустройства подвала, погреба, цокольного помещения. Для возведения расходы минимальные. Ленточные фундаменты неустойчиво ведут себя на подвижных, пучинистых грунтах, велик риск деформации бетона, разрушения зданий при сезонных подвижках почвы.
Плитный представляет собой сплошной монолит по всей площади нижнего этажа. Это непотопляемый плавающий фундамент, который устойчив на рыхлых почвах и подвижных пластах. Не подходит только для сильно заболоченных участков. Для возведения монолитного основания требуются большие денежные затраты, но зато строение будет базироваться на прочной опоре, плита способна нивелировать неустойчивый грунт.
Свайно-ростверковый тип формируется на винтовых сваях или бетонных столбах, установленных ниже уровня промерзания. Опоры принимают на себя избыточную нагрузку, спасают бетон от разрушения.

Виды монолитных фундаментов

По степени углубления в землю:

Заглубленный делают для домов с подвалами, цокольным этажом, многоэтажных каменных строений. Когда бетон опирается на плотный, не промерзающий зимой слой почвы, получается устойчивая строительная конструкция.
Мелкозаглубленный выбирают для легких одноэтажных или полутораэтажных сооружений из бруса, пенобетона. Такой фундамент не рассчитан на большую нагрузку, для него не требуются большие денежные расходы.

В геологических условиях умеренных широт чаще выбирают плитный тип фундаментов, возводят их самостоятельно или с привлечением строительных организаций.

Плюсы железобетонного монолитного фундамента

Подходит для нестабильных грунтов

Монолитная плита во время сезонных изменений пучинистых грунтов, сохраняет равномерное распределение стеновой нагрузки. Такие изменения могут возникать при сильных морозах и оттаивании, длительной влажности, при всех природных явлениях которые воздействуют на плотность и объемность почвы. Все здание, как единый конструктив, равномерно поднимается или оседает в зависимости от движении грунта, при этом сохраняется целостность несущих стен и самого фундамента. В отличие от ленточных фундаментов , которые неравномерно проседают при таких явлениях и дают трещины. Такое свойство плиты позволяет возводить дома на глинистых почвах и суглинках, торфянистых и склонных к заболачиванию, и даже на песчаных грунтах.

Характеризуется минимальным процентом усадки, которая происходит равномерно и безболезненно как для самого фундамента так и для всего здания.

плитный монолитный фундамент

Высокая несущая способность

В данном случае срабатывает обычные законы физики. Чем больше площадь распределения нагрузки, тем меньшее давление оказывается на основание и грунт. Все многоэтажные дома возводятся и прочно стоят на монолитном плитном или комбинированных со столбчато-свайными фундаментами.

плитный монолит хорошо подходит для тяжелых каменных домов

Долговечность

Грамотное устройство, с учетом особенностей грунта и поведения самой плиты во время эксплуатации, соблюдение требований технологии по утеплению, гидроизоляции, однородности бетонной смеси, достаточного объема гравийно-песчаной подушки и других базовых требований обеспечат прочность и целостность фундамента на многие десятилетия. В среднем, срок жизни качественного плитного фундамент считается вековым, то есть, на нем может прожить не одно поколение. В каждом населенном пункте достаточно много подобных памятников архитектуры, когда многоэтажное здание более 100 лет и даже до 300 лет стоит на бетонной плите. Но следует заметить, что любое долголетие еще зависит и от надлежащего ухода за строением.

многие памятники архитектуры более века стоят на монолитной плите

Высокая прочность

Это самый прочный фундамент из всех существующих разновидностей. Достигается за счет однородности и отсутствия слоистости тела плиты. В основании отсутствуют стыки и швы, то есть, нет слабых мест для проникновения разрушающей влажности в тело фундамента и появления трещин. Кроме того, равномерное распределение нагрузки по всей поверхности, снимает значительную часть давления на железобетон, что является плюсом к уровню прочности.

прочность достигается за счет монолитной целостности

Позволяет возвести цокольный этаж

Единственный фундамент, на котором рекомендуется возводить дом с цокольным этажом. Устраивается как основание для цоколя и служит фундаментом для всего дома.

Минимальные земляные работы

Свойственно для мелкозаглубленных фундаментов, без наличия цоколя. Устойчивость к изменениям свойств грунта позволяет выполнять монтаж прямо на поверхности почвы без заглубления, предварительно очистив участок и выровняв его. Такие работы можно выполнять самостоятельно без строительной техники.

для мелкозаглубленной плиты не проводятся объемные земляные работы

Простая технология возведения

В условиях дефицита средств для возведения фундамента и наличия свободного времени, часть работ можно выполнить своим силами, без привлечения техники и специалистов. В простой технологии устройства плитного фундамента можно легко разобраться. Такие работы как засыпка гравийно-песчаной подушки, подготовка котлована для заглубленных фундаментов, армирование, устройство опалубки, может выполнить любой новичок. Используя специальные формулы или онлайн калькулятор, при наличии весовых расчетов будущего дома, можно самостоятельно рассчитать размеры и объемы фундамента, примерное количество материала и его стоимость. Конечно, такие работы как подготовка бетона и его заливку лучше выполнять за один раз с привлечением специальной техник, с целью достижения однородности плиты.

заливка монолитного фундамента бетононасосом

Сокращает внутренние половые работы

Плита фундамента уже служит как черновое основание пола в доме. На него можно укладывать финишное половое покрытие: линолеум, ламинат, паркетную доску и если потребуется, защитные материалы, такие как гидроизоляция и утеплитель. Подробнее про свойства ламината в статье: «Что такое ламинат. Структура и свойства»

плитный фундамент уже является черновой стяжкой для полов в доме

Что нужно для вязки каркаса

Правильно собранный арматурный каркас является важной частью в ответе на вопрос о том, как залить плиту под фундамент. С описанием технологии выполнения этой процедуры ознакомиться перед тем, как приступать к возведению основания дома, конечно же, также нужно обязательно. Как же правильно собрать каркас? Помимо бетона и амортизирующих материалов, для заливки качественного плавающего основания под дом нужно правильно выбрать и арматуру

Для фундаментов укрепляющие каркасы обычно делают из ребристых прутов. Гладкие для этой цели подходят не слишком хорошо. Арматура плавающего фундамента, как и сам бетонный слой, должна быть максимально прочной. Поэтому для ее вязки рекомендуется использовать только достаточно толстые пруты

Как же правильно собрать каркас? Помимо бетона и амортизирующих материалов, для заливки качественного плавающего основания под дом нужно правильно выбрать и арматуру. Для фундаментов укрепляющие каркасы обычно делают из ребристых прутов. Гладкие для этой цели подходят не слишком хорошо. Арматура плавающего фундамента, как и сам бетонный слой, должна быть максимально прочной. Поэтому для ее вязки рекомендуется использовать только достаточно толстые пруты.

Если фундамент заливается под 1-2 этажный дом, для его укрепления вязку арматуры лучше производить из прутов 8-10 мм. Для беседки же подойдет и материал на 6-8 мм.

Иногда арматурные каркасы плавающих фундаментов собирают в единую конструкцию с использованием сварки. Однако считается, что лучше для этой цели использовать все же вязальную проволоку 1.2 мм. В местах сварки изготовленная для фундамента арматура в последующем в толще бетона может начать ржаветь.

Строительство дома своими руками

Небольшой каркасный дом — это быстровозводимая и легкая конструкция. Поэтому каждый желающий сможет самостоятельно построить его без использования фундамента. Но давайте рассмотрим подробную инструкцию, которая позволит построить своими руками дом:

Сначала нужно определиться с тем, какое будет основание у постройки. Рекомендуется размещать дом на возвышенности. И обязательно необходимо разработать дренажную систему, которая позволит отводить осадки от дома.
Все элементы конструкции — пол, стены, могут быть изготовлены из одного и того же материала. Для строительства стен можно применять обрезные доски 150х25 мм. В том случае, если планируете сделать тонкие стены, учтите, что они не смогут удержать в помещении тепло. Поэтому нужно предусматривать наличие утепления.
Основная часть сборной конструкции — это легкий деревянный каркас. Он должен быть изготовлен из вертикальных и горизонтальных обвязок, все пустоты обязательно заполняются утеплителем, имеющим низкую степень теплопроводности.
Базовая площадка каркасного строения — это его пол. Сначала нужно использовать необрезную доску, так как она является очень дешевой. С ее помощью изготавливаете так называемый черновой пол.
Следующий этап — это укладка поперечных лаг. Пространство между ними также нужно заполнить утеплителем. После проведения всех работ на эти лаги будет осуществляться укладка половых досок. Именно таким образом обустраивается без подвала фундамент дома.
Внизу под брусом необходимо уложить рубероид, всю древесину обработать пропитками, которые предотвращают впитывание влаги.
Обозначьте точное расположение стен относительно пола.
Закрепите брусья при помощи анкерных болтов в 2 метрах друг от друга. Выставьте при помощи уровня правильно геометрию всей конструкции. Не допускается перекос углов по диагонали более чем на 10 мм.
Теперь собираете каркас будущей стены. Сборка должна производиться на ровной и сухой поверхности, чтобы не допустить перекоса. Предварительно нужно заготовить доски, они должны иметь одинаковый размер. Именно размер этих досок будет влиять на высоту потолков. Как правило, для частных домов высота делается примерно 2,75 м

Обратите внимание, что не нужно делать потолки менее чем 2,4 м. В этом случае он будет давить на вас, вследствие чего вы ощутите дискомфорт.
В случае если вы решите обустроить второй этаж или мансарду, вам нужно сделать косые потолки

Кроме того, придется в крышу установить окна. Они смогут дать помещению достаточное количество света, а также увеличить зрительно пространство.
Сборку каркаса можно начинать с изготовления вертикальных перегородок. Между балками должно быть расстояние 40-60 см. Ширина между досками должна выбираться, исходя из того, какой материал будет использоваться для обшивки. Если применяется сайдинг, то необходимо выдерживать расстояние между досками 20-30 см. При использовании ДСП или псевдобруса расстояние должно быть 35-60 см. Стоит отметить, что сайдинг, который используется для обшивки зданий, долговечен и практичен. При эксплуатации нет нужды его обрабатывать пропитками или лаками, как в случае с древесиной.

Чтобы придать зданию индивидуальной внешний вид, можно облицевать его различными отделочными материалами, которые можно встретить на рынке. При сборке стен обязательно предусмотрите окна

Обратите внимание на то, что они должны занимать более 18 % площади стен. Только в таком случае вы сможете обеспечить максимальный комфорт в доме

Рекомендуется использовать в качестве окон двойные стеклопакеты.

Все стены изнутри желательно покрывать гипсокартонным листом. Это универсальный материал, который позволяет сделать стены ровными. на него можно нанести любое покрытие. Но необходимо все коммуникации прокладывать внутри стен. Поэтому сначала выполняете работы по прокладке коммуникаций, а затем можно облицовывать и внутреннюю поверхности. И последний этап — это укладка кровельного материала. Чтобы облегчить кровлю, ее можно сделать из черепицы или ондулина.

Область применения и особенности расчета

Основное назначение – использование в качестве основания на слабых грунтах с предельным значением несущих способностей до 2.5 кг/см2. Сюда попадают пески – пылеватые и средней плотности, глины и суглинки пластичные, торфяные и увлажненные грунты. Причем именно уровень влажности грунта во многом определяет его несущие способности – при намокании он буквально «плывет», теряя свои прочностные свойства. Поэтому, дренажу, гидроизоляции и отмостке отведена важная роль при обустройстве этого вида основания.

Надежная гидроизоляция – важная составляющая любого фундамента Источник olestnicah.ru

В качестве одного из достоинств часто приводят аргумент, что монолитную плиту можно сделать своими руками. Но если даже не рассматривать вопросы выбора типа бетона и параметров арматурного каркаса, остается такой важный этап, как расчет размеров плиты. И если с площадью есть определенная ясность (размер дома плюс с каждой стороны небольшой запас), то толщину плиты рассчитать непросто.

Но в этот диапазон входит и «легкая постройка» в виде гаража или летней кухни, и двухэтажный дом с мансардой. Если сделать плиту недостаточно «толстой» или выбрать не ту толщину армирующего прутка (или размер ячейки), то она не сможет выдержать совокупной нагрузки. Излишний запас прочности приводит к удорожанию и без того недешевого основания, а избыточный объем бетонирования утяжелит всю конструкцию, и уже грунт может не выдержать совокупную нагрузку.

Есть еще один вариант с диаметрально противоположной сферой применения – плиту обустраивают на скальных и крупнообломочных грунтах с очень высокими несущими свойствами. В этом случае она скорее выравнивает площадку под строительство, а не перераспределяет нагрузку от конструкции.

Еще одна особенность этого основания – прокладку трубопроводов надо сделать на этапе нулевого цикла Источник xpcenter.ru

Тепло- и гидроизоляция

Материал для гидроизоляции плитного основания При строительстве дома или коттеджа, который будет использоваться круглогодично, выполняется теплоизоляция плиты. То есть теплоизоляционный материал укладывается под основание и над ним. Экструдированный пенополистерол располагают по всей площади плиты, изолируя и ее боковые стенки.

Гидроизоляцию рассчитывают с учетом уровня влаги на строительном участке. Для его определения выполняют бурение скважины, и, если грунтовые воды располагаются на уровне, ниже одного метра от поверхности земли, выполняют гидроизоляцию плиты по упрощенной схеме.

Однако в случае высокого показателя УГВ первый вариант не подойдет. Здесь понадобится квалифицированная помощь.

Какие существуют разновидности монолитных бетонных плит?

В зависимости от способа исполнения плиточный фундамент бывает нескольких видов:

сплошная плита одинаковой толщины по всей площади;
с верхними ребрами;
с нижними ребрами.

Монолитная конструкция с одинаковой толщиной наиболее простая в устройстве, но близкое расположение верхнего ее края к земле является причиной постоянного воздействия влаги на стеновые материалы (особенно актуально для деревянных стен или каменных, но без отделки). Увеличение ее толщины по всей площади ведет к значительным дополнительным финансовым затратам, которые можно исключить путем устройства плиты с ребрами, уходящими вниз или вверх.

Конструкция с верхним расположением ребер или монолитная «чаша» имеет плоское основание с выступающей монолитной железобетонной лентой по периметру и под внутренними несущими стенами.

Фото 5. Железобетонный плитный фундамент с верхними ребрами

Технология устройства рассмотрена в следующем видео:

Основание с нижними ребрами, которые дополнительно повышают его несущую способность без необходимости заглубления, может быть построено 2-мя способами:

Формирование ребер путем предварительного устройства траншей, которые делаются ниже уровня залегания самой плиты. В подготовленные приямки монтируется арматурный каркас, соединяющийся с армирующей конструкцией плиты, а затем производится бетонирование.

Рисунок 6. Основание с нижними ребрами, сделанными за счет формирования траншей
Формирование ребер за счет укладки теплоизоляционного материала (экструдированного пенополистирола) – такой фундамент называется утепленная шведская плита. Ребра сооружается тоже по всему периметру и под внутренними несущими стенами между «островками» из утеплителя.

Рисунок 7. Фундамент с нижними ребрами, сформированными благодаря применению ЭППС

Подробно технология устройства рассмотрена в представленном ниже видеоматериале:

Последовательность закладки основания

Процесс делят на технологические этапы и в работе соблюдают их последовательность:

Размечают территорию согласно габаритам выстраиваемой конструкции. Внутри размеченного участка роется котлован и траншея под ленточный фундамент. Для одноэтажных и легковесных каркасных домов выбирают мелкозаглубленное основание, которое опускают в землю на 50 – 70 см.
Вес двухэтажных и массивных конструкций должен удерживать заглубленный фундамент. Глубина основания, в этом случае, прокладывается ниже линии промерзания почвы.

На дне траншеи устраивают песчано-щебневую подушку и трамбуют ее виброплитой.
Выстилают слой гидроизоляции, функцию которой может выполнить плотный полиэтилен.
Следующим этапом внутри траншеи возводят щитовую опалубку по периметру конструкции и устраивают в ней арматурную сетку. Когда подготовительные работы для строительства ленты будут закончены, заливают пространство бетонным раствором. Возводить монолитную плиту можно только после полного высыхания железобетонной ленты. Период полного затвердевания занимает месяц.
Во внутреннем пространстве между лентой снимают плодородный слой на глубину до 30 см

Принципиально важно обеспечить плоское дно, на котором будет выстроен фундамент. Уровневые перепады нужно исключить, досыпая грунт и утрамбовывая виброплитой.
Уплотненный земляной массив устилают слоем полипропиленового геотекстиля

Это сверхпрочный материал, который предотвратит взаимодействие грунта с основанием.
Сверху устраивают песчано-гравийную подушку толщиной 20 см. Высыпают материал слоями, каждый раз увлажняя и утрамбовывая их.
Перед устройством инженерных коммуникаций на дне котлована сверху щебневой подушки выстилают слой гидроизоляции для плиты. Полиэтилен кладут внахлест, сплавляя стыки газовой горелкой.
Строят обрешетку из рифленой арматуры диаметром до 16 мм. Чем сильнее нагрузка на дом, тем больше должно быть сечение прута. Необходимо собрать две горизонтальные сетки методом вязки. Стоит учесть, что обрешетка не должна соприкасаться с песчано-щебневой подушкой. Для этого можно использовать деревянные брусья или любые блоки.
По периметру будущего основания выстраивают опалубку. С внешней стороны устанавливают подпорки в один или два ряда с шагом приблизительно 0,6 м.

Перед бетонированием монолитного основания необходимо установить желоба по периметру рабочего участка, по которым будет стекать раствор. Иначе при падении с высоты более 1,5 м структура бетонной смеси расслаивается, а застывшее перекрытие потеряет необходимую жесткость и надежность.
Для выбранного типа основания понадобится большое количество бетона хорошего качества. Замешивание раствора в таком количестве своими силами – трудоемкий процесс. А заливка площадки для монолитной плиты должна осуществляться одним этапом.
Поэтому строители чаще закупают готовый бетон, который привозится на участок в спецтранспорте – автобетоносмесителе.

Когда строительство ведется в жаркую погоду, имеет смысл накрыть раствор клеенкой. Этот шаг позволит предотвратить пересыхание верхнего слоя бетона.
Важный технологический этап – удаление пузырьков воздуха с жидкой смеси. Для уплотнения раствора используют специальное строительное оборудование. Покупать его для одной стройки не целесообразно, но можно арендовать на коротки период.
Когда плита окончательно превратится в монолит, ее верхнюю часть дополнительно гидроизолируют битумной мастикой.

Устройство монолитного фундамента

Плитное основание как любое другое возводится по определенной технологии. Железобетонная основа формируется под всю площадь дома, образуя большую плиту.

Выделяют пять значимых этапов, которые необходимо учитывать при самостоятельном строительстве капитальных домов, хозяйственных построек на плавающем незаглубленном или заглубленном фундаменте.

Земляные работы включают разметку, подготовку котлована, уплотнение грунта, укладку слоя песка. Этап не сложный, но трудоемкий.
Установка опалубки предусматривает создание несъемных и съемных конструкций. Для опалубки используется древесина или металлические щиты, которые можно взять в аренду.
Изготовление армирующего каркаса

Объем арматуры рассчитывается на стадии проекта, металл обеспечивает необходимую прочность, усиливает бетон
Важно правильно собирать армирующий каркас.
При бетонировании внимание уделяют рецептуре смеси, плотности, структуре наполнителя. Лучше использовать готовый раствор
Заливать фундамент нужно за один раз, чтобы не было стыков

Для уплотнения используют вибратор, удаляют лишний воздух из смеси.
Гидроизоляция необходима для защиты монолитной плиты от погодных факторов, бетон способен впитывать влагу, влажный при замораживании трескается.

Устройство монолитной фундаментной плиты

Заливка бетонного раствора

Желательно для монтажа фундаментной плиты использовать автомиксер, который сможет заготовить нужное количество бетона за короткий промежуток времени без потери качества смеси. Кроме того, при заливке раствора следует придерживаться таких рекомендаций:

Заливку раствора выполняют в один заход. Запрещено растягивать загрузку бетона в опалубку на несколько дней. Это нарушает технологию монтажа монолитной плиты.
При заливке раствора необходимо своими руками уплотнять смесь строительным вибратором, а максимальный интервал между процессом уплотнения и подачей следующей порции бетона не должен превышать 2 часа. При этом уплотнять смесь вибратором нужно до полного скрытия щебня в растворе и появления на его поверхности цементного молочка.
Запрещено касание насадки вибратора и стальных прутов армиующего каркаса.
Углублять вибратор нужно на уровень не больший, чем диаметр насадки.
Запрещено передвигать и перераспределять бетонную смесь в опалубке с помощью лопат. Необходимо только перемещать автомиксер по периметру подушки для заливки новых точек фундамента.
Если фундамент заливается зимой, то нужно обеспечить прогрев опалубки по периметру и монтаж защитного шатра на стройплощадке с её прогревом при помощи пушки.
Бетон сохнет около 30 дней при условии теплой сухой погоды. В случае жары нужно своими руками укрыть фундамент клеенкой и производить его увлажнение каждые 7-8 часов в первую неделю и 2-3 раза в день до полного его высыхания в течение еще трех недель.
Проводить распалубку можно через 6-7 дней в сухую теплую погоду. В холодное время года лучше оставить каркас на 2-3 недели.

Таким образом, придерживаясь пошаговой инструкции монтажа, можно своими руками создать крепкое и долговечное основание под любую постройку.
