Анкерные болты по бетону - разновидности по способу установки

Важно

Установить анкер в бетон получится быстрее и проще, если соблюдать при этом ряд правил:

Перед установкой крепежа надо правильно рассчитать нагрузку. В обычном бетоне анкер может выдержать до 350 кг. А в ячеистом не более 230. Диаметр метизов может от 8 до 24 миллиметров, и он выбирается в зависимости от нагрузки.
Отверстие под крепеж должно быть с ровными краями.
Анкер вставляется целиком, а не по частям.
Гайка (болт) затягивается по часовой стрелке.

Соблюдайте правильный подбор крепежа и выполнение данной инструкции, что обеспечит надежное и длительное функционирование установленного в бетоне анкера.

Размеры и характеристики анкерных болтов

Надежность анкеров и их срок службы напрямую зависят от правильности установки. Учитывают размеры метизов и их соотношение с несущей нагрузкой, согласно маркировке. Анкерные болты по бетону имеют размеры, определенные стандартами, и выдерживают большую нагрузку. Например, малый болт – до 750-800 кг. В предел нагрузки включен:

скручивающий момент – от 10 до 40;
изгибающий момент – от 5 до 26;
сила выравнивания – 10-18.

Размеры анкера выставляются маркировкой на изделии:

М8, М10, ..М20…М30. Эти обозначения указывают на размер резьбы. Например: М20 – диаметр резьбы соответствует 20 мм.
Вторая цифра маркировки указывает на диаметр отверстия в мм, которое следует высверлить для крепежа.
Третья цифра маркировки соответствует длине анкера в мм.

Анкерные болты больших размеров (от 160 мм) используют в промышленности, а для бытовых ремонтных работ можно пользоваться болтами с маркировками М6-М12.

Выбор крепежа и правила монтажа

Вопрос о том, какой дюбель лучше использовать для пеноблока, встает при планировании работ по креплению различной бытовой техники, сантехнического оборудования, трубопроводов, систем теплого пола, предметов мебели.

Элементы крепления в пенобетон оснащены особенной резьбой, позволяющей легко вкручиваться в пористую поверхность материала.

Технология его монтажа следующая:

размечают поверхность стены и высверливают отверстия нужного диаметра;
проделанную дырку очищают от пыли любым способом;
вбивают или ввинчивают анкер;
закрепляют монтируемую деталь саморезом, винтом или шурупом.

Несущая способность конструкции обеспечивается применением максимального размера дюбеля. Следует тщательно очистить заглубление от грязи и пыли и соблюдать рекомендации по его глубине.

При установке пенобетонного крепежа следует учитывать следующие особенности:

в диаметре размер дюбеля должен превышать проделанное отверстие;
чем глубже будет вкручен анкер, тем надежнее и прочнее будет его фиксация в стене;
минимальную длину самореза берут исходя из длины дюбеля, размера соединительного элемента и толщины облицовки.
возможным является размещение анкеров в непосредственной близости друг к другу.

При установке вентилируемых фасадов, а также проведении других отделочных работ снаружи дома, лучше использовать профессиональные анкерные болты. Работу следует проводить аккуратно, соблюдая технологию установки элементов крепежа.

Выбираем подходящий крепеж для пеноблоков

Выбирают крепежное изделие с учетом вида планируемых работ.

Дюбельный гвоздь. Подходит для фиксации строительно-отделочных материалов как на внутренних, так и на внешних стенах.
Пластиковый дюбель. Применяется при установке легких предметов интерьера.
Винт с распорным элементом. Используется при монтаже оконных рам, дверных коробок, коммуникационных систем.
Металлический анкер. Такой крепёж для пенобетона применяем при установке навесных предметов мебели, отличающихся большим весом.
Фундаментный болт. Предназначен для сооружения конструкций, испытывающих высокие нагрузки. В основном, как следует из названия, при креплении к фундаменту.
Химический анкер – универсальное крепежное средство, отличающееся широкой сферой применения.

Выбирая крепление для пеноблока, учитываем предполагаемую нагрузку.

В наших магазинах представлены, в основном, российские, финские, шведские и китайские крепежные элементы. Оптимальны, по соотношению цены и качества, отечественные изделия.

Особенности и разновидности крепежа

Рынок стройматериалов предлагает дюбеля разной конструкции из металла или пластика. Различают забивные, а также вкручивающиеся анкера разного диаметра и длины. Крепление используют при проведении наружных и внутренних работ.

Металлические саморезы для пеноблоков, которые обладают хорошими эксплуатационными качествами, можно применять повторно. Они производятся из оцинкованной стали.

Крепеж для пеноблока из металла изготавливается как пустотелая цанга с фигурными ребристыми зубьями, которые удерживают изделие внутри пенобетона.

Металлическими анкерами крепят навесное оборудование, сантехнику, бытовую технику. К недостаткам относят их высокую цену и ограниченное применение для наружных работ.

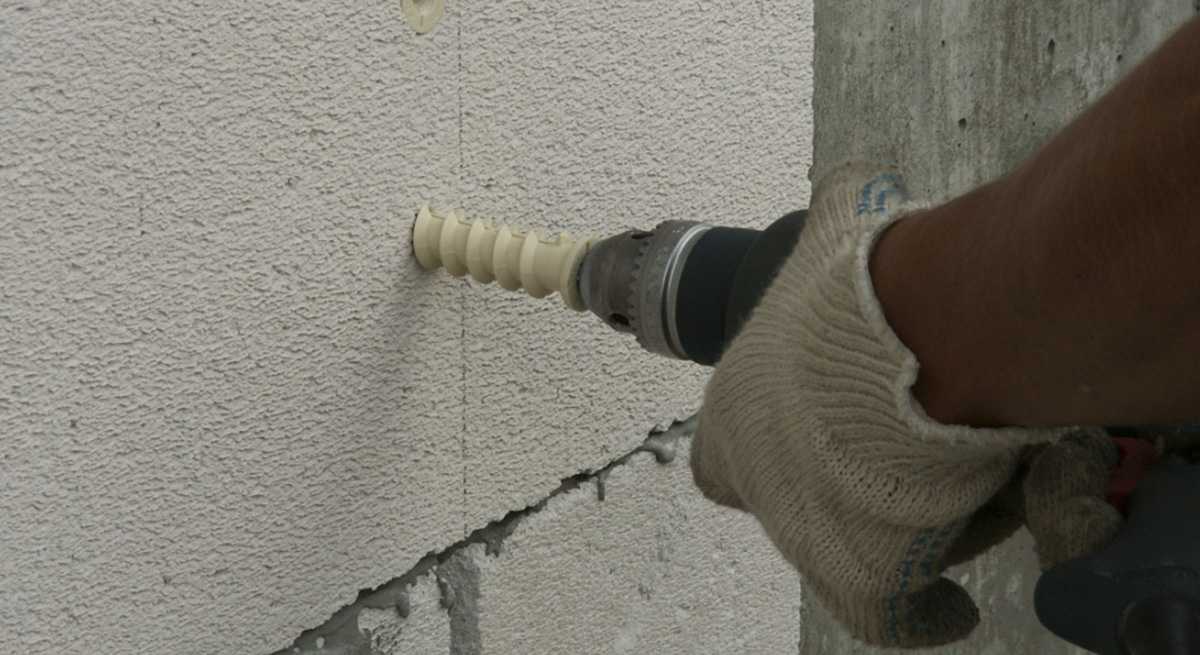

Дюбель пенобетонный

Служит для закрепления электрического оборудования, предметов мебели, сантехники и проведения внутридомовых трубопроводов. Пользуются металлическими и пластмассовыми крепежными элементами размером 10х50 мм. Для закрепления предметов на поверхности стены в пенобетонный дюбель вкручивают саморезы, шурупы, винты размером 4х10 мм.

Характерные свойства дюбеля по пеноблоку – его специальная резьба, позволяющая легко вкручивать изделие в пористый блок. Внешней стороной он врезается в пористую поверхность, надежно там закрепляясь.

Дюбельный гвоздь

Дюбель гвоздь для пеноблока применяется при монтаже нескольких элементов на поверхность стен. Он изготавливается в форме цилиндра, состоящего из гвоздя и распирающейся части. При вкручивании в блок он расширяется, прочно закрепляясь внутри.

Верхняя часть имеет манжету, которая мешает западанию дюбеля в просверленное отверстие.

Дюбеля деревянные

Данное крепление состоит из таких компонентов:

деревянного цилиндра;
гильзы;
стопорного шурупа или самореза.

В готовое отверстие вставляется деревянный цилиндр с металлической или пластмассовой гильзой и вкручивается саморез. При этом гильза расширяется и надежно закрепляется в стене.

Применяют для установки бытовых предметов небольших размеров, таких как фоторамки. Относится к дешевым видам крепежа предметов на пенобетонную стену.

Анкер простой

Производится из оцинкованной стали с желтым напылением. Им закрепляют тяжелые предметы, спортивный инвентарь, сантехническое оборудование, поскольку он глубоко и качественно вворачивается в стену.

Способ его использования простой. На поверхности стены делают отверстие, в которое потом вбивают металлический анкер и затягивают гайку. При этом нижняя часть болта расширяется и закрепляется внутри пористого пеноблока.

Анкер химический

Анкер для пеноблоков этого вида используется наиболее часто. Конструктивно он состоит из:

шпильки;
инъекционного состава;
гильзы.

При вкручивании крепежа в пенобетон, входящий в его состав клей заполняет собой отверстие, сохраняя блок от разрушения. Металлическую часть анкера делают оцинкованной с антикоррозийной оболочкой. Это способствует его использованию при проведении наружных работ.

Выдерживает большую нагрузку, чем обычный металлический анкерный болт. Этот показатель составляет до 700 кгс. Клеящий состав включает цементный раствор, а также смолу (органическую).

Качества анкера для пенобетона следующие:

продолжительность эксплуатации;
прочность;
универсальность;
простой монтаж;
устойчивость к отрицательной температуре и влаге;
состоит из экологических компонентов.

Саморезы

Саморезы как отдельный элемент крепежа в пеноблок применяются редко, поскольку не выдерживают серьезных нагрузок. Они могут пригодиться лишь для крепления небольших картин и фотографий в рамках.

Саморез размерами до 3х55 мм просто вкручивают в хрупкую пенобетонную поверхность. Для предотвращения разрушения блока рекомендуется использовать пластиковый дюбель нужного размера. Применяют обычные саморезы по дереву.

Винт М4

Состоит из металлической цилиндрической части с распирающимся крепежным элементом. Обладает универсальными качествами крепления. Его используют в работе как с пенобетоном, так и с более плотным материалом – газоблоком.

Монтируется крепеж быстро. Достаточно вставить винт в готовое отверстие и закрутить шляпку гаечным ключом. При этом распирающаяся часть прочно фиксируется внутри блока.

Анкерный болт

Данный тип крепежа универсален, из-за чего и стал наиболее популярным при монтаже мебели различных габаритов.

Широко применяется при установке межкомнатных дверных коробок и оконных рам. А также при закреплении деревянных брусьев на поверхность стены.

Конструкция анкерного болта с распирающейся нижней частью позволяет прочно фиксировать в стене подставки под оргтехнику, сантехническое оборудование, мебель.

Виды крепежа

Существуют различные виды анкерных болтов по бетону, каждый из которых имеет свое назначение.

Фото и особенности крепежных деталей представлены в таблице:

Вид анкера	Особенности
Клиновой	Такой болт применяется для крепления достаточно тяжелых конструкций к бетону. Перед его монтажом просверливается отверстие, для его установки. Главное отличие шурупа — крепление выполняется без рубашки. В центре втулки имеется небольшой клин, который расширяется при вкручивании. После забивания анкера, обязательно следует затянуть гайку, фиксирующую анкер после увеличения пробки. Это прочный и надежный элемент для крепления предметов.
Распорный	Это наиболее популярный вид анкера по бетону. Длина болта колеблется от 20 мм до 120 мм, а диаметр от 4 мм до 20 мм. В составе конструкции втулка с внутренней резьбой, проходящая по длине стержня. Имеющаяся на ней головка, распирает втулку. Такое простое устройство, надежно фиксирует крепеж. При установке требуется предварительно просверлить в бетоне отверстие, как и для клинового болта.
Разжимной	Внутри разжимного анкера имеется лепестковая гильза и гайка. Это практичные в применении болты, которые легко, при необходимости, демонтировать. Это может понадобиться, когда требуется резать железобетонную конструкцию алмазными кругами. Перед использованием болта для поверхностей с частицами из металла, их обязательно нужно вытащить, чтобы предотвратить поломку инструмента.
Забивной	Забивные анкеры крепят конструкции к бетонной поверхности надежнее всего. В их составе: втулка, клин, на поверхности имеются вырезы, обеспечивающие увеличение болтов при ударах по ним. При этом бить нужно по самому анкеру, таким образом, чтобы клин мог упираться в дно отверстия. Болты могут быть: металлическими, полимерными, нейлоновыми. Главное отличие последних —наличие резьбы в виде зуба акулы. Но не рекомендуется использовать его на старой, рассыпающейся поверхности.
Химический	Обычно эти анкерные болты используются для приклеивания материала к бетону. При этом упаковка с клеем размещается в предварительно подготовленное отверстие. Состав, имеющийся в болте, при надавливании выдавливается наружу, и так обеспечивается надежная фиксация. Но цена изделия достаточно высокая, что не делает его популярным.
Двухраспорный анкер	Это более надежное анкерное крепление. Болт имеет две или даже три разрезные втулки, которые при установке раскрывают все свои крепежные кромки. Изготавливаются со стандартными шпильками или с концами, имеющими петли или разной формы крюки.
Анкер-шпилька	Это крепежное приспособление, которое изготавливается из высокопрочной стали, с различным антикоррозийным покрытием. Выпускаются по европейским стандартам — HAS и HST. В отличии от остальных анкерных конструкций, изделие имеет меньшую длину втулки, а ударные нагрузки выдерживает вдоль и поперек оси.

Помимо перечисленных видов встречаются такие изделия, как:

Анкера для бетона с кольцом

Рымболт для бетона

Анкер шпилька с шестигранной головкой

Это классический болт с шайбой, который вкручивается в муфту с продольными прорезями на конце. В качестве распорного элемента служит хвостовая конусообразная гайка.

Монтаж стандартный — высверливают отверстие, очищают его, вставляют анкер с навешенной деталью и слегка подбивают. Остается закрутить анкерные болты на несколько оборотов — гайка конусом входит в муфту и распирает ее.

Анкер шпилька — схема установки

Сфера применения та же, что и у предыдущих видов — крепление тяжелых конструкций к основанию из бетона, камня и полнотелого кирпича.

У этого типа болт может оканчиваться кольцом или крюком. Они позволяют просто навешивать конструкции после монтажа анкера, в остальном отличий нет.

Виды анкеров по способу монтажа

Ампульный – представляет собой стеклянную капсулу с двухкомпонентной смесью и предназначен для разового использования. Требует перемешивания непосредственно в отверстии.

Картриджный – клеевой состав расположен в баллоне и перемешивается сразу при подаче. Для ввода в отверстие необходим специальный пистолет.

При соблюдении технологии в процессе проведения строительных работ исключено выдергивание анкера без повреждения самого материала. Это один из самых прочных анкеров, позволяющий выдержать высокие вибрационные и динамические нагрузки. Допускается использование химического анкера под водой и на неподготовленной поверхности.

Регулируемые. К элементам крепления, способным компенсировать усадку, относится анкер, регулируемый по высоте. Он выполнен в форме винта и имеет две квадратные пластины, изготовленные из одного материала с перфорированными отверстиями для крепления шурупами.

Регулируемый анкер устанавливается под столбы и способен отрегулировать горизонтальную поверхность относительно вертикальной.

Особенности монтажа анкеров для бетона

На надежность крепления, полученного при помощи анкерного болта, оказывает влияние целый ряд факторов:

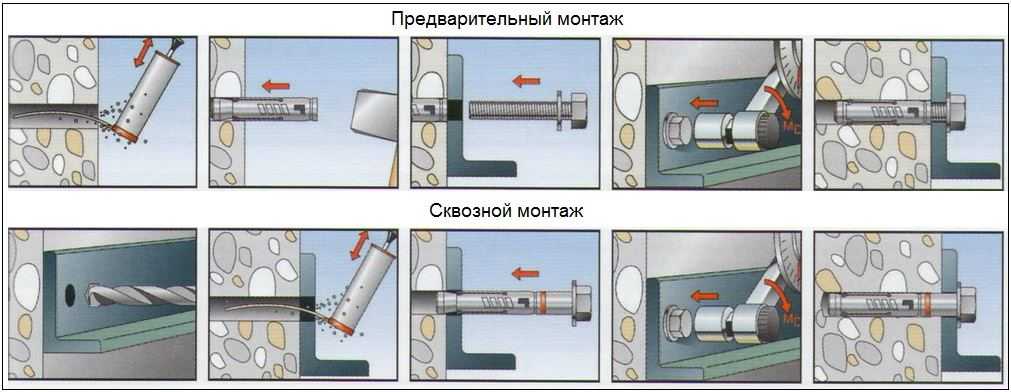

Последовательность монтажных операций (нажмите для увеличения)

Монтаж болтов анкерного типа может выполняться в различные конструкции, материал изготовления которых должен отличаться достаточно высокой прочностью. Сюда, в частности, относятся:

фундаменты из бетона;
стены и перегородки из бетона и кирпича;
плиты перекрытия, которые обычно изготавливают из бетона.

Схемы установки механических анкеров

Предметами и конструкционными элементами, которые крепятся при помощи таких болтов, обычно являются:

Расчет нагрузки в зависимости от параметров анкера

Как уже говорилось выше, фиксация болта анкерного типа внутри предварительно подготовленного отверстия может быть обеспечена двумя основными способами:

путем расклинивания распорной втулки внутри отверстия;
за счет специального клеевого состава, связывающего болт и внутренние стенки отверстия (химический анкер).

Существуют требования для отверстий в закрепляемой детали, которые не должны превышать указанные в таблице значения. Большие зазоры допускается заполнять раствором

Разновидности

Для рядового обывателя данный элемент кажется весьма простым, но на самом деле это не так. Существует множество разновидностей такого крепления. О них вам расскажет наша инструкция (см.также статью «Гвозди по бетону – возможность создать прочный и надежный крепеж»).

Клиновой

Для того чтобы его установить, необходимо вначале высверлить отверстие. В него и будет установлен шуруп. Самое главное отличие данной разновидности ото всех других заключается в том, что крепление происходит без рубашки.

Внутри втулки есть клин, расширяющийся при вкручивании болта. После забивания анкера, необходимо затянуть гайку, фиксирующая стержень благодаря расширению втулки. Клиновой анкерный болт для бетона применяют при креплении конструкций большого веса, так как он имеет хорошую прочность.

Распорный

На данном фото вы можете увидеть описываемое изделие

На сегодняшний день эта разновидность является самой распространенной. Размеры анкерных болтов по бетону данного типа могут быть различными: 2–12 см в длину и 0,4–2 см в диаметре.

Такие болты имеют втулку, проходящую по всей длине стержня. Внутри нее имеется резьба, на которую посажена головка, распирающая втулку. В результате действия этого простейшего механизма происходит фиксация крепежа.

Также как и предыдущий тип, он требует высверливания отверстия.

Разжимной

Внутри него есть гильза с лепестками и специальная гайка. В процессе закручивания она раздвигает лепестки. Применение такого крепежа весьма практично.

При этом стоит отметить, что такой элемент несложно демонтировать. Такая необходимость может возникнуть, к примеру, если будет запланирована резка железобетона алмазными кругами. Наличие металлических элементов в поверхности может вывести из строя инструмент, поэтому их в обязательном порядке необходимо предварительно вытащить.

Рекомендации по установке

Химический

Такие болты приклеиваются к материалу: специальную упаковку с клеем помещают в подготовленное отверстие. За счет давление анкера, клеевой состав выдавливается наружу, обеспечивая весьма надежное крепление. Цена такого изделия довольно высока, поэтому оно не слишком популярно.

Химический анкер с капсулой клея

Забивной

У такого крепления есть втулка с внутренним клином и особыми вырезами. Они обеспечивают расширение втулки при ударах по шурупу. Ударять нужно по самому анкеру, в результате чего, клин будет упираться в дно отверстия.

Такие шурупы могут быть металлическими или полимерными (у них схожий принцип действия с распорными болтами). Также бывают нейлоновые разновидности, которые отличаются наличием болта с резьбой в виде акульего зуба. Такое крепление получится одним из самых надежных.

Как вытащить анкер из стены

На территории нынешней Российской Федерации сфера строительства идёт вперёд семимильными шагами – каждый год внедряется множество различных новинок, в том числе и в области креплений. Производители активно разрабатывают более прочные и надёжные виды крепежей.

Анкер – надёжное и эффективное крепление

Сегодня в любом строительном магазине можно свободно приобрести анкеры, которые запросто выдерживают внушительные нагрузки – логично, что они получили широкое распространение. Гильза из тонкого металла с продольными разрезами является основой анкера. В неё вкручивается винт или, как вариант, болт, а также втягивается металлическая пробка-гайка в виде конуса. В конечном итоге указанная гильза намертво устанавливается в стене здания, а болт прижимается к основанию. Основное предназначение анкеров – обеспечение надёжного крепления конструкций, чей вес нередко превышает отметку в 100 кг. В бытовых условиях они используются в процессе монтажа коробок дверей и окон, люстр, а также для монтажа подвесного потолка.

Инструкция по монтажу

Анкеры по бетону монтируют до начала заливки монолита или на уже готовое основание. В первом случае шпильку, болт или другую закладную деталь закрепляют проволокой или приваривают к арматурному каркасу, затем заливают раствор.

Чтобы уберечь резьбу от загрязнения, ее закрывают пленкой. К последующим работам приступают после набора бетоном прочности.

Во втором случае технология включает подготовку скважины и установку изделия.

Сверление

Перед тем, как установить распорный, забивной или разжимной анкерный болт в бетон, подготавливают отверстие:

Размечают положения метизов на основании
Дрелью или перфоратором просверливают скважину на 20 мм длиннее стержня и диаметром, рекомендуемым маркировкой болта.
При помощи пылесоса очищают отверстие от остатков сверления.

Если нужно закрепить какую-либо деталь на основании, сначала просверливают ее, а затем сквозь готовое отверстие проделывают скважину в несущем элементе.

Монтаж анкера с гайкой

Установку анкерного болта с гайкой применяют для закрепления конструкций небольшой толщины, например, деревянной доски или металлического уголка, к основанию.

Болт забивают в отверстие молотком, закручивают гайку ключом. Рекомендуется использовать накладку из бруска или обрезка доски, чтобы не повредить верхнюю часть метиза с резьбой.

Для подвешивания бытовой техники или оборудования на вертикальную поверхность применяют анкеры с кронштейном вместо гайки. Его вкручивают до упора, следя, чтобы крюк занял нужное положение.

Монтаж химического анкера

Жидкие или инъекционные дюбели устанавливают согласно инструкции изготовителя. Их выпускают в капсулах или картриджах.

Монтаж каждого вида имеет свои особенности:

Капсулу помещают в отверстие, затем вкручивают болт или шпильку. Выжидают до полного затвердения состава.
Картридж заряжают в пистолет, заполняют скважину под давлением, монтируют метиз.

Как вытащить анкерный болт?

Установил настенный турник. Крепится с помощью четырех анкерных болтов (10×80).

Тип анкера можно посмотреть на картинке. То есть болт цельный, а не отдельно шпилька и гайка. Турник нужно повесить выше, поэтому анкера придется вынуть. В Интернете есть информация, но по конкретному типу анкера всё-таки решил проконсультироваться и ничего пока не трогал. Если попробовать выкрутить болт, то это получится? Или всё застопориться еще больше? Вариант со спиливанием или рассверливанием пока не рассматриваю, так как инструмента сейчас под рукой нет.

Болт надо отвернуть на один оборот и вбить молотком что-бы конус расклинить. Потом выкручивать прилагая вытягивающее усилие. Если удастся — попробовать вынуть гильзу. Если не удастся — купить новые анкера и установить турник в другом месте.

Borserg написал : Если попробовать выкрутить болт, то это получится?

Болт выкручивается легко. Но при этом можно «потерять» конусную гайку, которая может завалиться на бок. можно попробовать так: откручивать болт по 1 обороту и легонько по нему постукивать, чтобы гайка ослабила распор втулки. Примерно через 5-6 оборотов конусная гайка должна ослабить распорную втулку и тогда тянуть за головку болта и можно теоретически вытащить целиком анкер и использовать повторно

deletear написал : Болт надо отвернуть на один оборот и вбить молотком что-бы конус расклинить. Потом выкручивать прилагая вытягивающее усилие. Если удастся — попробовать вынуть гильзу. Если не удастся — купить новые анкера и установить турник в другом месте.

Да, я буду перевешивать на этой же стене, просто выше

Мне важно именно болт вытащить, чтобы из стены не торчало ничего. А дырки с гильзами пусть будут, закроются

Я волнуюсь именно с выкручиванием. начну выкручивать и только всё испорчу. Только если конус при затяжке вошел в гильзу и тем самым вызвал расширение и стопор гильзы в бетоне, то зачем его выбивать? Так он станет свободным и будет прокручиваться при повороте болта.

Samar написал : Болт выкручивается легко. Но при этом можно «потерять» конусную гайку, которая может завалиться на бок. можно попробовать так: откручивать болт по 1 обороту и легонько по нему постукивать, чтобы гайка ослабила распор втулки. Примерно через 5-6 оборотов конусная гайка должна ослабить распорную втулку и тогда тянуть за головку болта и можно теоретически вытащить целиком анкер и использовать повторно

Спасибо, попробую. Видимо, не совсем понимаю работу анкерного крепления, поэтому думал, что нужно наоборот не дать конусу выйти и прокручиваться в гильзе вместе с болтом.

Для пенобетона

Пеноблок это качественный строительный материал, преимуществами которого являются повышенная морозостойкость и неспособность горения. Пеноблоки в своей структуре обладают пустыми пузырьками, что создают хорошие свойства теплоизоляции. Эти блоки имеют низкую плотность и могут скрепляться между собой разными материалами (саморезами, дюбелями, винтами).

Строительство домов из пеноблоков становится более популярным из-за их экологичности. Химический или пластиковый анкер для пенобетона считается одним из наиболее надежных крепежных элементов.

Первый раз устанавливая анкерный болт вам может показаться это дело сложным, но со временем все уже делается, как говорится в народе, на автомате

Эффективные способы извлечения анкера

Чтобы достать анкер, можно выбрать один из пяти способов:

Извлечение строительными клещами. Используются строительные кусачки. Образовавшееся отверстие можно заделать ремонтной смесью.
Ослабление капсулы. Сначала откручивают гайку, чтобы уменьшить диаметр капсулы. Для этого болт забивается в стену. После таких действий вытащить конструкцию из стены будет значительно проще.
Рассверливание изделия. Этот способ подразумевает просверливание места, где втулка соединяется с гайкой.
Рассверливание бетона около крепежа. Перед разбиванием бетона необходимо снять гайку, чтобы ослабить цилиндр. Разрушать стену вокруг болта достаточно на расстояние равное половине его длины. После этого он легко достается кусачками.
Создание отверстия около анкера. Чтобы достать крепеж, можно высверлить отверстие в стене на расстояние, равное длине анкера. При этом оно должно располагаться рядом с ним. После этого крепеж извлекается кусачками практически без усилий. Если одного отверстия недостаточно, высверливается второе. После проведения работ можно замазать это место шпатлевкой.

Используя любой из приведенных способов, можно легко достать анкер из стены, не потратив много времени.

Разновидности анкерных болтов для бетона
