Чем хороши тёплые полы oventrop

Достоинства и недостатки унибокса для теплых полов

Несмотря на простую конструкцию и небольшой размер, данное устройство имеет массу преимуществ в эксплуатации. К основным техническим достоинствам относят:

• удобная регулировка;
• стильный дизайн;
• соединение к любым трубам;
• защитный короб выполняет функции изоляции;
• не требует дополнительной электроэнергии;
• создает уют в помещении;
• легкость монтажа;
• наличие воздухоотводителя.

А также вентиль может использоваться при комбинировании панельных и радиаторных систем.

Выпускается унибокс со всеми комплектующими в одной коробке. Но перед тем как его приобрести, необходимо ознакомиться с его функциями и взаимодействием с термостатом и датчиком. При правильном подборе унибокс сможет прослужить не один десяток лет.

Источник

Виды и их устройство

В распределительном термостатическом клапане, устанавливающемся на тёплый пол, из обратной трубы производится подмес к нагретой воде остывшей. Этот процесс беспрерывен, пока включён обогрев.

Смесительные клапаны для тёплых полов бывают: двухходовые и трёхходовые. А также, они различаются способом подмеса и направлением потока.

Двухходовой

Двухходовой термостатический клапан обратного потока для тёплого пола!!!

Watch this video on YouTube

Двухходовой термостатический клапан — усовершенствованная модель ручного типа. Он бывает гидравлическим, пневмоническим и с электроприводом.

Конструкция простая, но способная эффективно регулировать температурный уровень теплоносителя в автоматическом режиме. Прибор монтируется в отопительной системе, вместо ручного вентиля.

Основные плюсы:

1. Автоматическое снижение температурного уровня жидкости;
2. Простота конструкции и невысокая цена;
3. Несложный монтаж.

Недостатки — возможность установки его на трубопроводах с небольшим размером. Если использовать данный кран при обустройстве обогрева в помещении с большой площадью, то термостат будет функционировать с перебоями. Двухходовой клапан чаще применяется, если тёплые полы выступают дополнительным отоплением.

Прибор оснащён терморегулирующей головкой со шкалой. Смена расположения головки производится в ручную или автоматически. Ручные модели просты и стоят недорого. Более современные устройства срабатывают автоматически.

Двухходовой клапан функционирует по следующему принципу — теплоноситель из обратной магистрали вновь подаётся в трубы пола, но перед этим, срабатывает устройство открывающее подачу нагретой воды. Два потока смешиваются внутри корпуса до нужного градуса, затем происходит срабатывание термодатчика, и автоматически затвор перекрывает отверстие с горячим теплоносителем.

Затвор состоит из плунжера и седла. Плунжер имеет тарельчатую, игольчатую и стержневую форму. Он расположен перпендикулярно по отношению к движению жидкости.

Трёхходовой клапан

Esbe трёхходовой для тёплого пола, зачем он нужен.

Watch this video on YouTube

Вентиль предназначен для греющих систем, которые устанавливаются в больших помещениях. Они обладают теме же плюсами, что и двухходовые краны. Особенно стоит отметить — удобство регулировки температурного показателя воды для тёплых полов.

Но у данного термостатного клапана есть и минус — если срабатывает термостат, то вентиль открывается полностью, тем самым горячий теплоноситель поступает в контуры. А это может вызвать перегрев отопительной системы, и даже разрыв труб. Кроме того, у него ниже пропускная способность, чем у двухходового крана.

Трёхходовые термостатические смесительные клапаны бывают латунные и бронзовые. Они оборудованы термоголовкой или термостатом, могут иметь электропривод или сервопривод. Конструкция — кран, имеющий два входа и выход. Внутри корпуса есть смесительная камера, на ней размещён термостат с регулятором, на котором есть цифровая панель. Подсоединяется термоклапан перед коллектором.

Принцип работы трёхходового термостатического вентиля:

• нагретая вода движется по правому и фронтальному патрубкам — если её градус нагрева отвечает нужным параметрам;
• если температура жидкости повышается или понижается, то в работу вступает термостат, он приводит в движение шток, в результате к горячей воде подмешивается охлажденная;
• после достижения заданной температуры, происходит полное открытие фронтального отверстия.

Следует сказать, что при включении прибора, напряжение потока воды не меняется. Это приводит к равномерному изменению температуры жидкости, подающейся в магистраль.

По методу смешивания

Смесительные краны для тёплого пола, в зависимости от способа подмеса, бывают:

С функцией термостата — с ним возможно достигать и удерживать нужный градус нагрева у теплоносителя, так как прибор способен регулировать оба потока (нагретый и охлаждённый). Термостат в смесителе реагируя на уровень нагрева жидкости, производит открывание или закрывание отверстия, через которые подаётся нагретый или остывший теплоноситель. Кроме того, механизм устроен так, что при отсутствии холодной воды, автоматика перекрывает поступление горячей.

Термостатические — устройство оснащено чувствительной термоголовкой, имеющей выносной термодатчик, он размещается в каждой магистрали. Работы клапана заключается в определении температуры воды, и подачи команды исполнительному механизму.

Критерии выбора клапанов

Трехходовой клапан в коллекторе позволяет поддерживать нужную температуру теплоносителя

Если циркуляционный насос регулирует объем подачи рабочей жидкости, то регулирующий клапан ограничивает жидкость по температуре. Автономный котел выдает теплоноситель с температурой 95 градусов. В системе отопления вода ненамного холоднее — 80—90 градусов. Нормальная температура жидкости в обогреваемых полах составляет 35-55 градусов. Регулирующий термостат определяет температуру потока рабочей среды и дает команду клапану на открытие отверстия с обратного хода. Подпитываясь прохладной водой, температура понижается. По достижении в трубах температуры 55 градусов циркуляционный насос отключается от сети термостатом, после чего снижается объем проходящего теплоносителя.

Трехходовой клапан представляет собой агрегат с 1 выходом и 2 входами. Затвор клапана открывается датчиком температуры, находящимся в клапане.

При выборе клапана учитываются показатели:

1. Объем помещения для обогрева. Маленькие комнаты не требуют сложных узлов с автоматикой. Балконы, туалеты, коридоры легко работают под присмотром простейших приборов. Обогрев больших территорий требует автоматического клапана со встроенным датчиком температуры открытия диафрагмы.
2. Объем пропускаемой жидкости. Этот показатель определяется при написании проекта системы отопления. Клапан должен отвечать требованиям пропуска жидкости. В противном случае он выйдет из строя.
3. Диаметр сечения для подключения к трубам отопления. При разных показателях применяются переходники.
4. Материал изготовления. Качественные клапаны изготавливаются из бронзы или латуни — материалов с небольшим коэффициентом расширения. Они не меняют свойства при контакте с горячим теплоносителем.

Перед установкой клапан подлежит проверке — устанавливается минимальное значение температуры регулирующего кольца и пропускается поток горячей воды. Исправный клапан этот поток обязан перекрыть.

Отопление жилых домов с двумя и более этажами предполагает использование нескольких водяных контуров отличающейся длины. Связка трехходового клапана и сервопривода с контроллером позволяет подавать горячий теплоноситель в определенное помещение или отправлять на подогрев.

Изначально сервопривод для отопления в комплект не входит. Но наличие сервомотора позволяет регулировать температуру в зависимости от времени суток.

Для клапана с электродвигателем пусковыми механизмами являются электромагниты или маломощные серводвигатели.

Как собрать коллектор

Сборка коллектора начинается с приобретения всех необходимых элементов. Далее можно приступить к изготовлению гребенки.

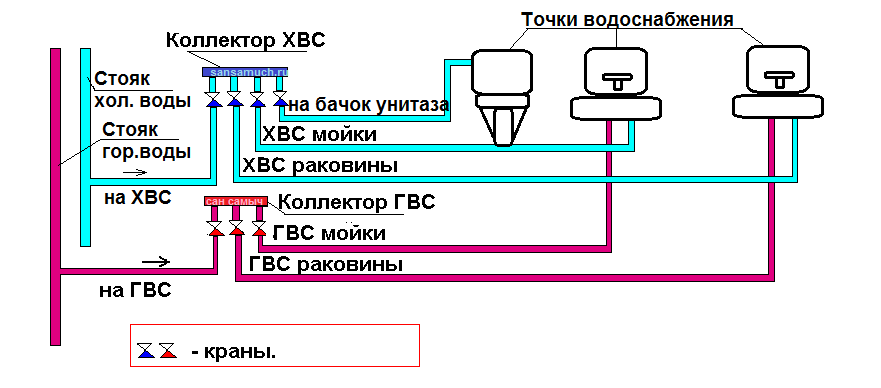

Инструкция по сборке коллектора теплого пола

Гребенка из полипропиленовой трубы

В заводских условиях основной элемент коллектора производится из металла. А своими руками его делают как из железа, так и из пластика. Одним из важнейших этапов процесса его изготовления заключается в правильном расчете диаметра.

Схема монтажа полипропиленовых труб

Самым простым в работе материалом, из которого может быть изготовлена гребенка для теплого пола, является пластик, так как он не требует проведения сварочных работ.

Инструменты и материалы

Чтобы сэкономить время и ускорить запуск системы водяного теплого пола, нужно заранее подготовить следующие инструменты:

• паяльник и ножницы, предназначенные для спаивания и разрезания полипропиленовых труб;

• разводные ключи.

  Схема подключения теплого водяного пола

Также потребуются и определенные материалы.

Оборудование для системы водяного теплого пола

• Полипропиленовая труба нужного диаметра. В данном случае необходима труба, с помощью которой производится монтаж радиаторного отопления.
• Тройники.
• Кран Маевского – 2 шт. Их монтаж требует применения металлических переходников и уголков.
• Пластиковые муфты с резьбой в количестве, равном числу контуров в системе обогрева.
• Фитинги.

Вместо кранов Маевского можно установить автоматические воздухоотводчики. Воздухоотводчики необходимы для отвода воздуха из системы. Если пренебречь их установкой, то при попадании воздуха в трубы эффективность обогрева значительно снизится.

Процесс сборки

Полноценная гребенка для теплого пола – это две одинаковые части, которые соединяются друг с другом. Изготовить своими руками главный элемент коллектора можно лишь, научившись пользоваться паяльником, так как к этим двум частям придется припаивать отдельные элементы. Впрочем, работу с паяльником способен освоить даже дилетант, но предварительно поучиться, все же, не помешает.

Коллектор теплого пола IVAR

Схема конструкции ручного и автоматического управление смесительных узлов

Одна часть гребенки состоит из тройников. Причем тройники можно просто спаять друг с другом, или соединить между собой с помощью отрезков полипропиленовой трубы. Если сделать по второму варианту, то в дальнейшем не возникнет сложностей с подключением дополнительного контура.

А первый вариант этого сделать уже не позволит, хотя в этом случае вид гребенки будет более эстетичным. Поэтому предпочтительнее все же использовать отрезки трубы. Следует помнить, что количество тройников должно соответствовать количеству контуров.

Следующим этапом выполнения работ станет припаивание к тройникам муфт. Но прежде их следует подготовить, вкрутив фитинги. Чтобы исключить возможность протечки теплоносителя, на резьбу муфт наматывается фум-лента или пакля. Если тройников оказалось больше, чем контуров, к ним также припаиваются муфты с фитингами, но лишние закрываются заглушками.

На завершающем этапе с одного торца гребенки необходимо припаять уголок, развернув его вверх. В него также впаивается муфта, однако в нее уже вкручивается не фитинг, а переходник, позволяющий произвести монтаж крана Маевского, который может быть заменен автоматическим воздухоотводчиком. Другой торец устройства остается свободным, так как к нему в дальнейшем будет подключена труба отопительного котла.

Инструкция по подключению гребенки

Таким же образом изготавливается еще одна гребенка, вернее, вторая ее часть, так как полноценное устройство состоит из двух таких элементов. Один из них выполняет функции подачи теплоносителя, а другой забирает его из труб. При этом подача, как правило, размещается сверху, а обратка – снизу. Для удобства их можно выкрасить в красный и синий цвета.

Это интересно: Kärcher» для мытья окон

Что такое унибокс, зачем он нужен?

Унибокс — это вентиль, предназначенный для регулирования температурного уровня в магистрали тёплого пола. Осуществляется это действие ограничением движения обратного теплоносителя.

Традиционно, Unibox применяется в двухтрубных системах отопления. Однако, возможно использование его и в однотрубной конструкции. Рекомендовано приспособление для обустройства тёплого пола в помещениях, площадь которых не более 20 м2. Стандартный диаметр труб от 1,6 до 2,0, с длиной 200 мм.

На основании практического применения, разработан ряд правил по использованию унибокса для тёплых полах, на которые нужно обратить особое внимание:

1. Трубопровод должен укладываться так, чтобы подача и обратка размещались по схеме «улитка» в стяжке.
2. Unibox предназначен для одной петли, но при необходимости установить два контура, подключение должно быть от одной точки (тройника), и они должны быть одного размера.

Механизм регулировки

Термостатический смесительный клапан

Применяют термостатический смесительный клапан и в схемах отопления радиаторного типа, но конвективная циркуляция воздуха (даже при сбалансированной вентиляции и тщательном утеплении) все равно оставляет нижние слои самой холодной частью комнаты.

Источником тепловой энергии может выступать как теплоцентраль, так и автономный котел. В любом случае котлы эффективно работают в стабильных режимах и не обеспечат плавной регулировки расхода теплоносителя в каждом отдельном помещении.

С этой целью в систему включают специальную арматуру с выбранными рабочими параметрами и конструкцией определенного типа. Установка смесительного клапана для теплого пола дает следующий стабилизирующий результат по нормализации температуры в доме:

Смесительные клапаны выполняют задачу объединения высокотемпературного контура нагрева с низкотемпературной разводкой тёплого пола, так как рекомендуемая температура в трубах под полом 40°C, а для воды на выходе из котла 70 — 90°C.

Принципы работы

Если теплоноситель слишком нагрет, в воду подмешивается холодная струя

Выполнение своей функции трехходовой клапан для теплого пола производит в таком порядке:

• горячий теплоноситель от котла направляется в распределительный коллектор, из которого расходится по петлям системы теплого пола;
• на пути движения установлен термосмесительный клапан, реагирующий на температуру нагрева воды;
• при температуре потока, превышающей заданную величину на регуляторе, на последнем открывается проход для подмешивания охлажденной воды из обратного трубопровода;
• в тройнике происходит перемешивание двух сходящихся потоков и выдача в систему теплоносителя желаемой температуры;
• при достижении баланса изменение внутренних сечений клапана прекращается.

Корпус клапана изготовлен из латуни, представляет собой 3 канала, сходящиеся к механизму регулировки. Использование 3 разных способов перемешивания водяных потоков выделяет 3 разновидности конструкций трехходового клапана.

Трехходовой термостат

В термостате смешиваются горячий и холодный поток

Заданную температуру поддерживает трехходовой термостатический клапан, который автоматически выполняет смешение горячего потока жидкости от нагревателя и остывшей воды из обратного трубопровода. Необходимость количественного изменения потоков определяется настройками термостата.

Такое изделие можно применять в системах тёплого пола (особенно сложной конфигурации), на радиаторных разводках и во внутреннем контуре горячего водоснабжения.

Автоматическое изменение температуры исходящего теплоносителя защищает человека от повышенных температур при порыве трубы. Если по какой-то причине прекращается поступление холодной воды, клапан автоматически закроет проток горячему напору из котла. Термочувствительный узел реагирует на величину нагрева и, соответственно меняет сечение входных отверстий, достигая требуемого баланса.

Схема расположения термостатического клапана для теплого пола выглядит так:

Дроссель напора – это устройство, обеспечивающее напор жидкости вне зависимости от перепада давления на входе и выходе. В паре с термоголовкой для теплого пола он стабилизирует работу всех контуров системы при изменении входящих условий.

3-ходовой термостатический клапан

Работа этого вентиля не такая сложная, как термостата. Регулируется исключительно входящий горячий носитель. Подробнее о работе трехходовых клапанов смотрите в этом видео:

Для анализа изменений температурных показателей в комплект к нему входит термоголовка для теплого пола, выполняющая роль исполнительного органа по сигналу с выносного датчика.

Смесительный клапан

Ручной вентиль регулируется вручную

Еще проще устроен трёхходовой смесительный клапан, не оснащенный датчиками и автоматикой. Ручной вентиль нуждается в принудительной установке положения регулятора для получения заданной температуры на выходе.

Такой кран изготавливается 2 типов:

• имеет Т-образный проход (симметричная схема);
• внутренний L-образный проход, (асимметричная).

Различия в том, что при симметричной схеме 2 струи встречаются из противоположных плеч крана и уходят в боковое ответвление уже в смешанном состоянии.

В асимметричном варианте холодная вода поднимается снизу, горячая струя тут подходит сбоку, смешанная среда уходит по направлению движения горячей.

Особенности подключения водяного обогрева

регулировка водяного теплого поласхем подключения водяного теплого пола

Вариант первый.

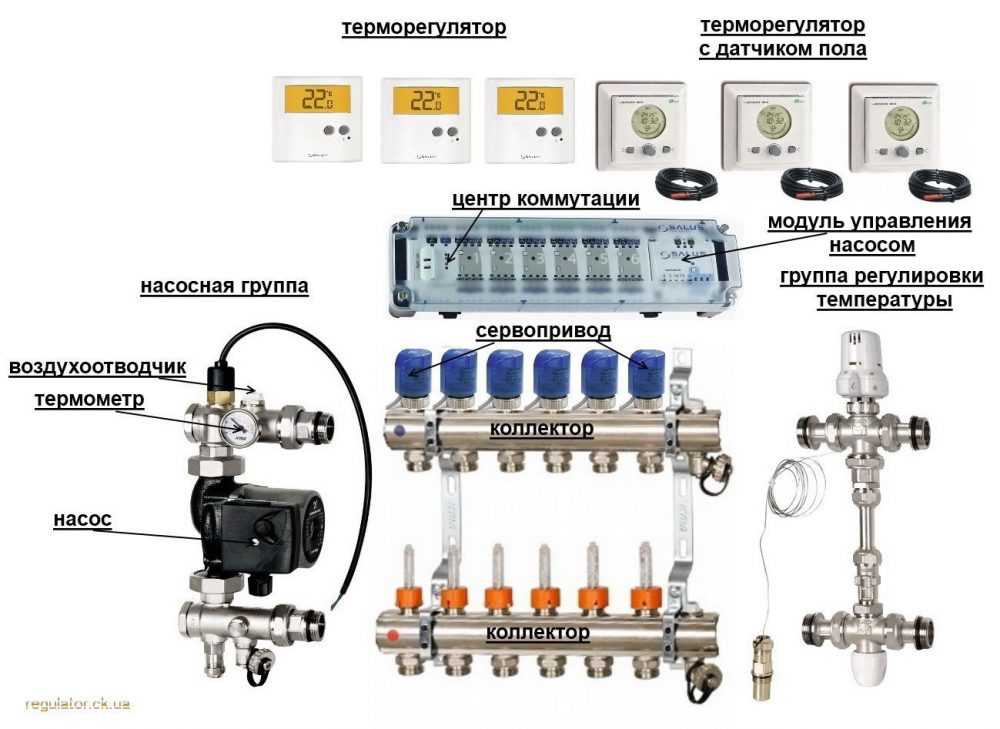

Как правильно подключить теплый пол водяной наглядно видно на принципиальной схеме, на которой элементами системы отопления являются:

• управляющий клапанный термостатический механизм – на него сигнал поступает от установленного в контуре датчика температуры. В случае достижения необходимого температурного режима, прибор останавливает подачу теплоносителя;
• балансировочный клапан – данное устройство позволяет не допустить холостого прогона воды в контурах отопления. При отключении подачи теплоносителя, благодаря данному элементу источник тепла запускается по малому кругу, минуя котел;
• циркуляционный насос – обеспечивает дополнительное давление подогретой воды для прохождения ее через нагревательные контуры;
• предохранительный термостат – его устанавливают на входе теплоносителя в трубу системы для контроля над температурой воды;
• коллектор водяной системы пола с обогревом – он обеспечивает распределение водяного теплоносителя по контурам;
• электропривод клапанной группы на водяном коллекторе – отвечает за управление клапанами, расположенными на нагревательных контурах;
• байпас (притворный клапан коллектора) – необходим для надежной циркуляции жидкого теплоносителя по малому системному кругу;
• несколько выносных регуляторов температуры воды конструкции пола с обогревом – позволяет в индивидуальном порядке поддерживать нужный температурный режим в каждом эксплуатируемом помещении, в котором отопление производится при помощи данной системы.

Элементы системы

После подсоединения шкафчика монтируют трубу подачи и обратки. По подающему контуру от котла движется горячая вода. Остывшая при отоплении жидкость течёт обратно к источнику нагрева.

Циркуляция теплоносителя происходит за счёт насоса. В шкафу на каждом трубопроводе монтируют запорный вентиль. В случае необходимости достать из системы несколько элементов (при ремонтных работах либо при желании сэкономить), на отопление в остальных частях дома это не влияет. Нужно лишь перекрыть два крана.

Компрессионные фитинги помогут при необходимости стыковки трубопровода из пластика и вентиля из металла.

Основные составляющие элементы шкафа:

1. Корпус – это короб, который состоит из нержавейки или прочного пластика.
2. Система крепежа (зависит от того, каково будет расположение конструкции, на поверхности либо посредине стены).
3. Часто в качестве креплений используются распорки либо анкера. Некоторые шкафчики имеют кронштейны и разводные зажимы.
4. Дверка – её функция в защите содержимого от внешних ненужных вмешательств. Она крепится при помощи петель, имеет замок либо защёлку. Популярные цвета конструкции – белый, бежевый, реже – другие оттенки.

Коллекторный шкаф не составит труда сделать своими руками. Однако стоит он не так уж и дорого в специализированных магазинах, чтобы тратить время на его сотворение.

Подробнее про коллектор для теплого пола можно узнать здесь.

Унибокс для теплого пола: принцип работы, схема подключения, монтаж

При монтаже отопления в собственном доме, наряду с радиаторной системой обогрева, возникает желание сделать локальный теплый пол, на небольших участках, например в прихожей или санузле. Площадь пола в таких помещениях допускает использование одного контура трубы с высоким коэффициентом передачи тепла, например из металлопластика.

Соответственно, чтобы запитать один контур труб теплого пола, не нужно устанавливать дорогостоящий коллектор со смесительным узлом, а управление температурой организовать через термоголовку с двухходовым краном, которая позволит автоматически поддерживать необходимую температуру теплоносителя в трубе.

Но, так как кран терморегулятора будет находиться на стене выше уровня труб теплого пола, в нем будет скапливаться воздух, который будет препятствовать работе отопления. Для устранения этого недостатка, необходимо дополнительно предусмотреть любое устройство для отвода воздуха, например автоматический воздухоотводчик или обычный кран Маевского.

Что такое Unibox

Для регулирования системы теплого пола в отдельном помещении можно собрать устройство из отдельных комплектов оборудования, благо, что в продаже сейчас все есть, но оно будет громоздко и выглядит не очень лицеприятно. Есть удобные, компактные устройства, называемые «унибокс», предлагаемые некоторыми производителями отопительных систем.

Унибокс состоит из общего латунного корпуса, в котором смонтирован двухходовой кран с управляющим терморегулятором, предназначенным для регулировки температуры теплоносителя, крана Маевского — для сброса воздуха и присоединительных цанговых фитингов. Все это собрано в аккуратной пластиковой коробке, на лицевой стороне, которой, выведен регулятор температуры.

Схема подключения унибокса для теплого пола.

По сути дела, присоединение к системе отопления выполняется по аналогии с обычным радиатором отопления. На рисунке видно, что начало трубы теплого пола подключается к линии подачи отопления, а «унибокс» подключен к линии обратки.

Монтаж унибокса при устройстве теплого пола

Монтаж коробки унибокса начинают с разметки стены и штробления углублений для подвода труб и установки коробки. Размеры штробы под унибокс следует делать на 2-3 см. больше, что позволит закрепить короб при помощи алебастра. Размер короба: 16-15-10 сантиметров.

Монтаж унибокса на стену.

При «заморозке» алебастром короба, следует учесть горизонтальность поверхностей самого короба, что легко установить обычным строительным уровнем. Глубину установки короба, т.е расстояние от края стены до края коробки следует выдержать 1-2 см. Но, если будет больше — не беда: благодаря длинным направляющим, лицевая стенка позволяет перекрывать зазор до 6 сантиметров.

Подключение унибокса к теплому полу.

Закрепив унибокс, можно переходить к присоединению и укладке трубы. Следует помнить, что труба отдает тепло во все стороны равномерно, в том числе и вниз, что для отопления помещения совсем не нужно. Для предотвращения этого следует использовать любой листовой теплоизолятор, предпочтительно мультифольгу, которую укладывают непосредственно на бетонный пол, а на нее — трубу.

Присоединение к линии отопления можно выполнить двумя способами: при помощи пресс-муфт или при помощи пресс-фитингов. Если стыки будут заливаться бетоном, то следует выбрать пресс-муфты, так как они не требуют последующей дозатяжки гаек.

После завершения работ по монтажу, пол заливают бетонным раствором до требуемого уровня.

Фото установленного унибокса.

Во время ремонта в помещении или устройства в нем системы обогрева возникает вопрос о том, как выбрать электрический теплый пол, в каких случаях он.

Статья поможет определиться, попробуете, вы справится с этой задачей самостоятельно или будите искать исполнителей для устройства теплых водяных.

Описаны особенности использования нагревательного кабеля для теплых полов. Его преимущества и особенности монтажа.

На примере с фото покажу как сделать водяной теплый пол в квартире с центральным отоплением своими руками.

Контур трубопровода – одна из основных деталей водяных теплых полов. Для изготовления теплых полов используют трубы диаметром от 16 до 40 мм. Выбор.

Смесительный узел для теплого пола своими руками: назначение и устройство

Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе.

На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы.

В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.

Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы.

В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное.

Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе.

Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления.

Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?

Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола.

Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления.

Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника.

Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.

Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их.

Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.

Запорная арматура– монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.

Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.

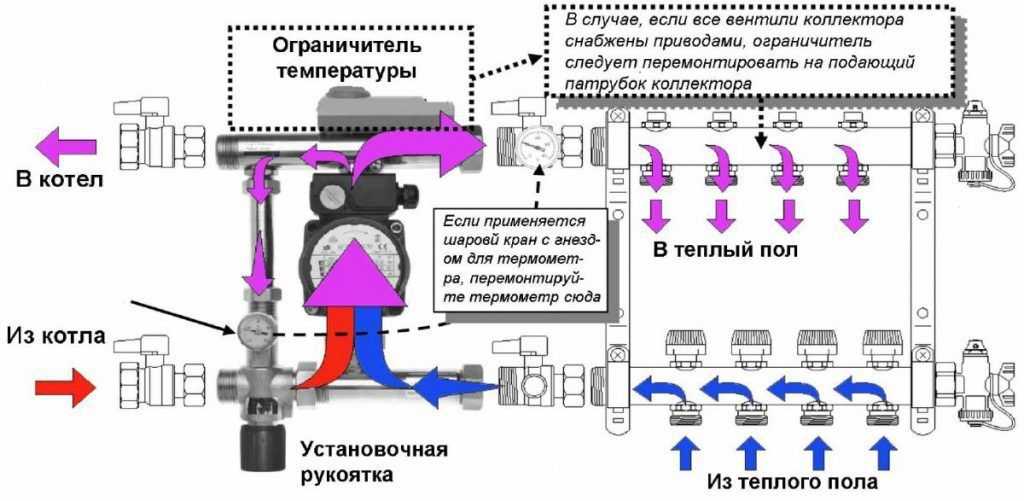

Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант.

Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.

Рационально ли устанавливать водяной тёплый пол в гараже?

Монтаж пола с подогревом является одним из высокоэффективных методов прогрева помещения. Принцип работы отопительной системы таков, что тёплые воздушные потоки будут циркулировать снизу-вверх. В итоге условия для проведения ремонта и обслуживания машины будут более комфортными.

Но владельцу автомобильного сервиса необходимо решить следующие вопросы:

1. Использование тёплых полов для гаража зимой. Когда вы запланировали, что полы будут функционировать всё время, тогда вы можете не беспокоиться за замерзание системы. Если же система будет некоторое время простаиваться, то необходимо подумать о клапанах сброса жидкости из водяного контура.
2. Большая нагрузка на пирог тёплого пола. Ведь вес машины может быть и несколько тонн. Давление распределяется по четырём точкам. Получается, что колесо автомобиля будет оказывать нагрузку примерно в полтонны. Принцип укладки водяного тёплого пола в гараже должен быть подготовлен к подобному давлению на стяжку.

Кроме этого понадобится составить план, в каком конкретно месте лучше будет уложить контур. Потому что нет смысла подогревать пол под мебелью, различными шкафами и пр.

Для расчета метража трубы водяного пола можете воспользоваться нашим калькулятором.

Какое покрытие лучше?

Тёплые полы для гаража обязательно должны выдерживать вес машины, и к тому же работать эффективно. Есть типы напольного покрытия, которые хоть и характеризуются прочностью, но всё равно не могут применяться следствие низкой тепловой проводимости. По этой причине не стоит выбирать керамогранит либо изделия из природного камня.

Вы не ошибётесь, если для отопления гаражного пола водяным контуром выберите простую керамическую плитку, или выполните наливное покрытие. Толщина слоя в наливных полах равна примерно 3-5 см. Сверху можно воспользоваться защитной водоэмульсионной краской.

Если вы решили сделать облицовку полов плиткой, то используйте для работы специально предназначенный клей и затирку. Затирать швы разрешается только через двое-трое суток. Полная нагрузка на плитку разрешена лишь через 6-7 суток.

Возникающие трудности установки и использования

Как уже говорилось выше, есть некоторые сложности, которые связаны с укладкой и будущим использованием тёплых полов. Например:

1. Большая нагрузка на плиту. При заливке основания из бетона применение пластификаторов и присадок для повышения прочности обязательно. Оптимальный вариант – производить заливку полов при помощи готовых смесей. Толщина плиты должна быть максимум 10 см. Чтобы исключить растрескивание плиты, нужно следить, чтобы раствор быстро не высох. Для этого необходимо накрыть бетон плёнкой и всё время поливать основание на протяжении недели.
2. Расчёт эффективности тёплых полов. Определённое тепло уходит на цементную стяжку, ещё немного забирает напольное покрытие. Для расчёта оптимальной схемы укладки и выбора лучшего материала для окончательного покрытия, можно использовать некоторые компьютерные программы.
3. Погодные условия. Необходимо позаботиться о системе, даже если вы её не будете использовать всё время. Предусмотрите клапан для сброса жидкости, так зимой вы сможете спать спокойно и не беспокоиться за замерзание теплоносителя внутри.

Выводы

Решение, изготавливать коллектор для тёплого пола своими руками либо приобрести готовый, следует принимать, руководствуясь уровнем своих монтажных навыков, запросами к конфигурации гребенки, а также финансовыми возможностями. Немаловажным будет учесть, что:

• если необходимо подключить 3-5 контуров, а расположить распределительный узел планируется в коллекторном шкафу, то оптимально использовать компактные металлические фитинги либо готовые моноблоки;
• для системы теплого пола на 5-7 контуров и более, экономически оправдано применение гребенок из полипропилена. Однако в этом случае их лучше устанавливать в специализированном помещении;
• для отопительных систем, которые планируется управлять автоматикой, целесообразно покупать коллектор на теплый пол в полной заводской комплектации.
