Регулировка расходомеров на коллекторе теплого пола

Выбор, установка и регулировка расходомеров

Водяной теплый пол, как правило, состоит из нескольких контуров пластиковых труб. Горячая вода, двигаясь по ним, отдает свое тепло и возвращается через обратную подающую часть системы. Коллектор (система гребенок) теплого водяного пола предназначен для сбора остывшей воды, смешивания и подачи нагретой. Другими словами – это узел контролирующий работу системы теплого пола.

Чтобы регулировать температуру, в коллекторе предусмотрены расходомеры. Эти устройства контролируют расход теплоносителя, в данном случае воды.

Зачем нужен расходомер

Теоретически вполне можно обойтись без монтажа в коллектор расходомера. Однако если не установить это устройство, то:

• В разных помещениях температура будет разной;
• Возможен перерасход электроэнергии на нагрев воды в системе;
• Разные контуры будут прогреваться неравномерно.

Можно привести простой пример: ванная комната и спальня. Газовый либо электрический котел нагревает воду одинаково и для ванны, и для спальни. Но ванная комната по площади меньше спальни как минимум в 3 раза.

Соответственно, в ванной комнате будет жарко, а в спальне прохладно при одинаковой подаче воды в систему теплого пола. Эта ситуация обусловлена тем, что в спальне намного больше суммарная длина пластиковых труб на площади.

Именно для того, чтобы отрегулировать комфортный температурный режим во всей квартире, и желательна установка такого устройства.

Совет! При монтаже водяного теплого пола нужно стремиться делать контуры труб примерно одной длины. Это сэкономит расходы на электроэнергию и позволит точнее регулировать температуру.

Принцип работы

Устройство устанавливается на отводы обратного коллектора. При достижении заданной температуры в системе клапана коллектора сужают просвет поступления энергоносителя или перекрывают полностью. Такой принцип работы возможен при полной автоматизации системы. Для этого коллектор укомплектовывается термодатчиком.

Непосредственно расходомер состоит из нескольких деталей:

• Корпус;
• Прозрачная колба со шкалой;
• Поплавок.

Колба обычно изготовлена из прочного стекла, корпус может быть пластиковым или латунным. Поплавок находится внутри колбы, он служит показателем скорости теплоносителя. Также расходомер называют поплавковым ротаметром.

В автоматическом коллекторе водяного теплого пола балансировка расхода теплоносителя осуществляется при помощи термодатчика. Если последний не предусмотрен, то ротаметр можно настроить вручную.

Пошаговая инструкция по установке и регулировке

H2_2

Ротаметр устанавливается строго вертикально. Чтобы уровень жидкости в колбе был точным, сам коллектор монтируется также по уровню. Если трубопровод-гребенка будет установлен криво, регулировка температуры будет некорректной.

Так как финишные отделочные работы происходят зачастую после монтажа коллектора, необходимо защитить узел и его комплектующие от возможных повреждений. Оптимальный вариант – сделать в стене для него нишу либо специальный шкафчик.

Установка и регулировка:

1. С помощью ключа вкрутить расходомер в технологический вход обратной линии коллектора;
2. Поворачивая мембрану (колбу) против часовой стрелки, открыть измеритель напора;
3. Удалить защитное заводское кольцо;
4. Повернуть латунное кольцо корпуса по часовой стрелке до нужного уровня напора. Это и есть балансировка скорости потока энергоносителя. Поплавок на шкале укажет заданную величину;
5. Закрыть латунное кольцо накладкой. Это нужно сделать во избежание повреждения устройства, особенно если узел водяного теплого пола не закрыт в нише или шкафу;
6. Проверить работу системы.

Во время эксплуатации узла колба остается открытой, чтобы был виден уровень водяного поплавка. Если нужна балансировка в ходе работы – просто поворачивается мембрана в нужном направлении.

Выбор расходомера для водяного теплого пола

Качественные ротаметры должны сопровождаться гарантией на 5-7 лет стабильной работы. Рекомендуется выбирать расходомеры с латунным корпусом

Также следует обратить внимание на колбу, она должна быть выполнена из прозрачного стекла с хорошей видимостью шкалы водяного уровня. Однако есть мнение, что лучше выбирать изделия с мембраной из ударопрочного пластика. При выборе устройства нужно учитывать площадь системы трубопровода

При выборе устройства нужно учитывать площадь системы трубопровода

Также важно автоматизирован узел или нет. В первом случае балансировка будет необходима крайне редко, механизированные коллекторы требуют более пристального внимания

Критерии выбора

От правильного подбора расходомера зависит качество функционирования системы обогрева теплого пола. Выпускают три вида ротаметров:

1. Измерительный. Такой тип расходомера устанавливается с вентилем ручной регулировки. Управление производится с учетом измерительных показаний.
2. Регулирующий. Выполняет одну только функцию – контроль количества жидко теплоносителя, поступающего в водяные контуры.
3. Комбинированный. Такой прибор совмещает в себе два действия – регулировку и измерение. Стоимость изделия значительно выше от моделей выполняющих однотипные функции.

При покупке расходомера для теплого пола следует обращать внимание та такие параметры изделия:

Материал корпуса. Высокой износостойкостью обладают устройства из латуни. Сверху такой корпус должен быть покрыт никелем. Пластмассовые изделия более дешевые, но они имеют пониженный показатель прочности.
Целостность прибора. Перед приобретением ротаметра рекомендуется произвести внимательный осмотр корпуса и прозрачной колбы, чтобы исключить наличие трещин или других дефектов.
Внутренняя часть. Пружина в середине корпуса расходомера должна быть изготовлена из нержавеющей стали.
Колба. Прозрачный колпачок с измерительной шкалой в качественных моделях изготавливается из поликарбоната

Такой материал достаточно крепкий и имеет высокую термостойкость, что особенно важно при использовании в отопительных системах.
Технические характеристики. В инструкции, прилагаемой к прибору указателя уровень температуры

Такой показатель должен быть не ниже 110 градусов. Также не менее важным является давление – не менее 10 бар.
Максимальное значение пропускной способности.  Ротаметр должен иметь возможность проводить через себя за час не менее 2-4 метров теплоносителя.

Расходомер для теплого пола

К производителю изделия также следует подходить внимание. Основным показателем надежности изделия является наличие сертификата качества и предоставление гарантии, которую ответственные фирмы надают до пяти лет

Особенности автоматических устройств

Для обеспечения эффективной работы термосмесительного клапана процесс образования смешанного потока жидкости должен непрерывно контролироваться. Лучше, если это делается в автоматическом режиме.

Устройства с автоматическим управлением регулируются электрическими или пневматическими узлами.

• Электрические приводы сравнительно недороги и просты в подключении. Этим во многом объясняется их популярность и широкое распространение. С другой стороны, зависимость от электропитания и потребность в периодическом обслуживании делают их недостаточно надежными.
• Пневматические приводы стоят дороже, а процедура их подключения – сложнее. Впрочем, эти недостатки окупаются большим сроком службы и полной автономностью.

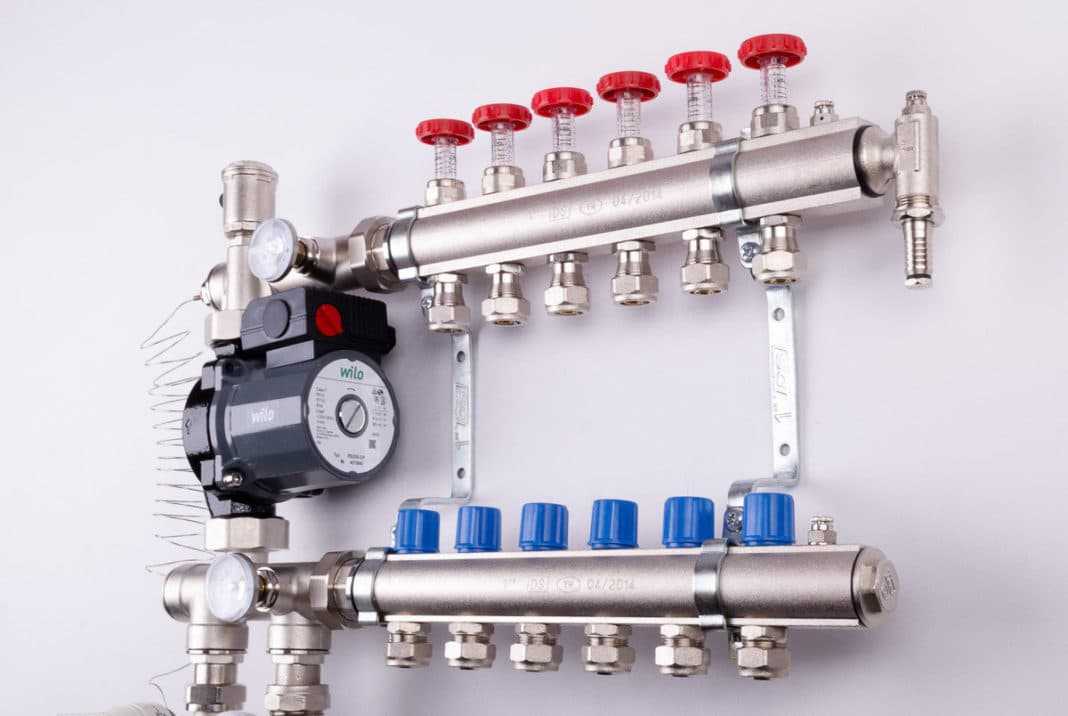

Как устроен коллектор отопления.

Самый распространенный горизонтальный вариант балансировочного коллектора устроен так:

На данный момент на рынке можно встретить множество различных конструкций коллекторов. Выше на рисунке изображен горизонтальный коллектор с гидрострелкой, но существуют вертикальные варианты подобной конструкции и выглядит это примерно вот так:

Суть здесь аналогичная той, что реализована в вертикальной конструкции. Но есть небольшая разница в подводке труб. Тут кому, что удобнее надо смотреть по месту.  Такой коллектор вполне можно изготовить из полипропиленовой трубы большого диаметра. При этом желательно сохранять указанные на рисунке пропорции.

Если же вы стеснены в пространстве, то есть еще одна очень интересная конструкция. Её можно назвать коаксиальной:

Здесь две трубы вставлены одна в другую. Гидрострелка в данном случае может быть подключена только отдельно.

Ладно, поговорили о коллекторах, а теперь давайте рассмотрим систему отопления на его основе. Двигаемся дальше!

Монтаж и регулировка

Согласно указаниям производителей подключение ротаметра осуществляется на обратный коллектор, но существует вариант установки прибора на подачу.

Основным требованием к монтажу устройства является вертикальное его расположение. Такая установка позволяет определять точное значение уровня жидкости в колбе.  Поэтому гребенка должна размещаться строго горизонтально по уровню.

Ротаметр подсоединяется посредством вкручивания в соответствующее гнездо на коллекторе. В комплектацию к прибору входит уплотнительное кольцо и накидная гайка. Дополнительно уплотнять устройство герметиком или другими материалами не нужно.

Рабочий процесс коллектора соединенной цепи – коллектор и расходомер должен быть полностью автоматизированный. Поэтому к системе дополнительно подключается термодатчик. При такой схеме система при достижении заданного температурного режима теплоносителя перекрывает его полный или частичный доступ к контурам.

Монтаж расходомеров теплого пола

Весь монтажный процесс и регулировка ротаметра для теплого пола выполняется в такой последовательности:

1. Расходомер нужно вкрутить в специально предназначенное на коллекторе технологическое отверстие. Прибор устанавливается с помощью ключ строго в вертикальном положении.
2. Провернуть против часовой стрелки и снять прозрачную колбу, расположенную в верхней части корпуса расходомера. После этого необходимо снять кольцо, которое установлено для защиты производителем. Затем одеть колпачок с разметками обратно.
3. За часовой стрелкой выполнить повороты корпуса до необходимого показателя уровня напора. Такое действие представляет собой балансировку скорости потока теплоносителя. При этом заданная величина должна отобразиться на шкале.

После таких действий требуется проверка рабочего процесса всей системы обогрева половых покрытий. Во время эксплуатации теплого пола не следует закрывать колбу на расходомере. Шкала должна быть постоянно на виду, так как иногда возникает необходимость балансировки в ходе работы отопительного оборудования.

Для защиты от внешнего воздействия коллекторную группу вместе с расходомером рекомендуется поместить в специальный шкафчик или сделать нишу в стене с закрывающейся дверкой.

Согласно техническим правилам следует проводить идентичную укладку нескольких контуров, включая их протяжность. Иначе даже использование коллектора с ротаметром не даст положительного результата, и система будет функционировать некорректно.

Требования к температуре теплононосителя

НСУ теплого пола является достаточно сложным комплектом оборудования, от грамотной сборки и настройки которого во многом зависит правильность функционирования всей тепловой установки. Например, если котел спроектирован на подачу теплоносителя 70-900С в радиаторы, то, в параллельно работающих в этих же помещениях контурах напольного обогрева, температура циркулирующей жидкости допускается не выше 45-500С (max 550С). Точные температурные параметры выводятся путем инженерных расчетов системы теплого пола. Они призваны обеспечить подготовку воды в НСУ таким образом, чтобы прогрев напольных поверхностей, с учетом структуры и материала их покрытий, не превышал:

• в помещения с долговременным пребыванием людей (офисах, жилых) – 290С;
• во вспомогательных помещениях (кладовых, коридорах, гардеробных) – 300С;
• в санузлах, ванных комнатах, бассейнах – 320С.

Кроме того, настройка смесительного узла будет выполнена наиболее оптимально, если удастся добиться перепада температур между подачей и обраткой ТП 5-150С. Уменьшение теплового градиента (Δt) требует наращивания расхода теплоносителя, как следствие роста скорости его циркуляции, которая приводит к гидравлическим потерям. Высокий же градиент температур уже ощущается тактильно, как разница в нагреве поверхности напольного покрытия, что вызывает определенный дискомфорт.

Рисунок 2

Руководство по коллектору для теплого пола

Как работает коллектор Warmup S3?

Коллектор соединяет источник тепла — бойлер, тепловой насос или другой — с водяными контурами теплого пола, регулирует температуру поступающей воды через смесительный блок и распределяет эту теплую воду по контурам пола для экономии энергии. Отопительная система. После успешной установки и выполнения соединений трубопроводов контуры теплого пола сначала заполняются водой и продуваются.

Подключение контуров к источнику тепла

Подключение к источнику тепла осуществляется через первичный контур отопления. Источник тепла подает воду в коллектор через смесительный блок коллектора, чтобы гарантировать расчетную температуру воды (ее можно установить в пределах 20–60 градусов Цельсия). Однако, если источник тепла может постоянно обеспечивать необходимую температуру воды для системы без перегрева, то смесительный узел может не потребоваться.

Смесительный блок регулирует температуру воды с помощью смесительного клапана, управляемого приводом, и смешивает нагретую воду из первичного контура отопления с более холодной водой из контуров пола для достижения идеальной расчетной температуры.Эта температура настраивается в процессе установки в соответствии с проектными требованиями к теплу; который определяется тепловыми потерями, конструкцией пола, теплопроизводительностью и другими переменными.

Установка скорости потока

Через циркулятор смесительного устройства давление потока нагретой воды устанавливается и поддерживается во всех контурах под полом. Коллектор может поддерживать до 120 метров труб теплого пола на контур, поэтому перед подачей воды в эти трубы расход для отдельных контуров устанавливается с помощью расходомеров в соответствии с потребностями конкретного контура.При правильной настройке это гарантирует, что зоны нагрева будут равномерно обогревать пространство, даже если использовалась разная отделка пола.

Распределение нагретой воды

Оптимально нагретая вода с правильным давлением потока и скоростью потока подается из коллектора в пол через рычаг потока коллектора, и после циркуляции контуров пола вода снова поступает в коллектор через обратная рука. Обратный рычаг оснащен клапанами контура, которые обычно устанавливаются с приводами, которые открываются и закрываются по команде термостата (через центр коммутации), что позволяет воде течь в контуры пола и нагревает или охлаждает систему подогрева пола.

Управление коллектором

Коллектор и его электрические компоненты эффективно управляются центром коммутации. Это обеспечивает связь между приводами коллектора, циркуляторами и любыми зонными клапанами с термостатом и источником тепла. Когда термостат требует тепла в определенной зоне нагрева, центр коммутации будет подавать напряжение на соответствующий привод (или несколько, если используется более одного контура на зону обогрева), который открывает клапаны ввода в эксплуатацию и позволяет теплой воде течь через контуры. .Центр коммутации также одновременно вызывает котел на подачу тепла, открывает все клапаны зоны коллектора и управляет циркуляцией смесительного узла.

Использование интеллектуального термостата от Warmup для управления нагревателем пола обеспечивает энергоэффективное отопление и долгосрочную экономию на счетах за отопление.

Типовые схемы подключения

Водяной тёплый пол достаточно редко используется как единственный источник обогрева. Отопление лишь за счёт подогрева пола допустимо только в регионах с мягким климатом, либо в помещениях с большой площадью, где съём тепла не ограничивается мебелью, предметами интерьера или же низкой теплопроводностью напольного покрытия. Практически всегда приходится объединять в одной системе отопления радиаторные контуры, приборы подготовки ГВС и петли тёплого пола.

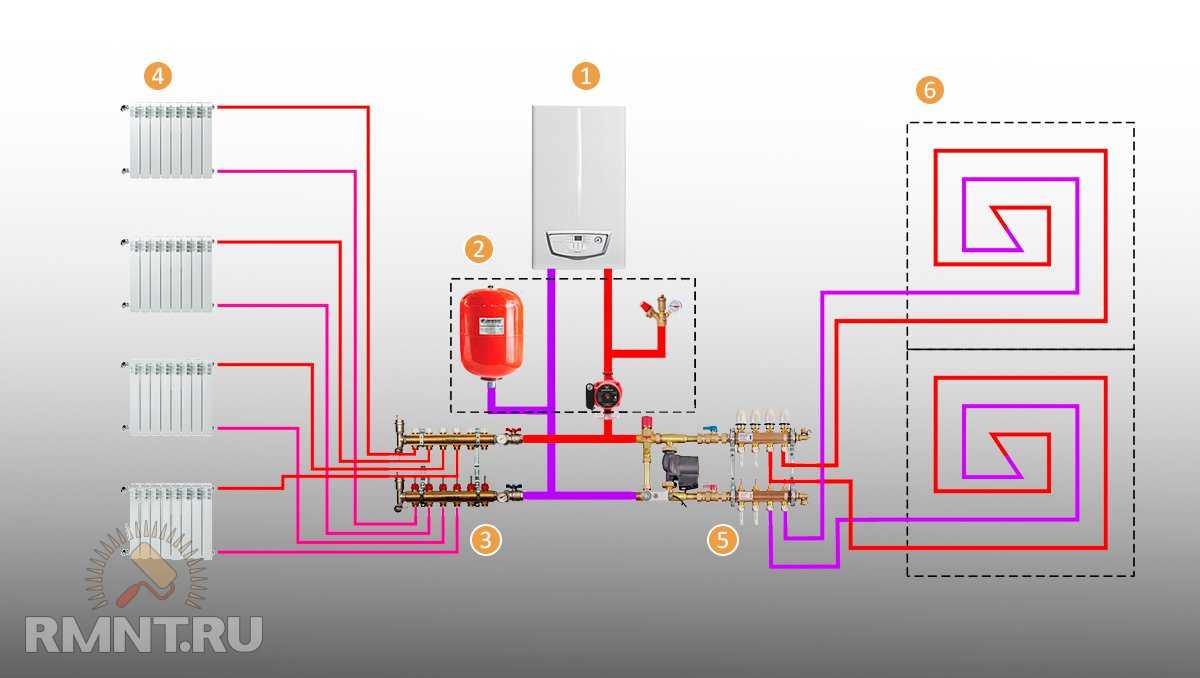

Типовая схема комбинированной системы отопления с подключением радиаторов и контуров тёплого пола. Это наиболее технологичный и легко настраиваемый вариант, но при этом требующий значительных начальных вложений. 1 — котёл отопления; 2 — группа безопасности, циркуляционный насос, расширительный бак; 3 — коллектор для раздельного двухтрубного подключения радиаторов по схеме «звезда»; 4 — радиаторы отопления; 5 — коллектор тёплого пола, включает в себя: байпас, трёхходовой клапан, термостатическую головку, циркуляционный насос, гребёнки для подключения контуров теплого пола с редукторами и расходомерами; 6 — контуры тёплого пола

Имеется довольно большое число вариаций исполнения обвязки котельной, при этом в каждом отдельном случае действуют свои принципы работы гидравлической системы. Однако если не учитывать крайне специфические варианты, то способов согласовать работу нагревательных приборов различного типа остается всего пять:

1. Параллельная привязка коллектора тёплого пола к магистрали теплового узла. Место врезки в магистраль обязательно выполняется до точки подключения радиаторной сети, подачу теплоносителя обеспечивает дополнительный циркуляционный насос.
2. Объединение по типу первичных и вторичных колец. Магистраль, завёрнутая в кольцо, имеет несколько расходных врезок в подающей части, расход теплоносителя в подключенных цепях снижается по мере удаления от источника нагрева. Балансировка расхода выполняется подбором подачи насосов и ограничением протока регуляторами.
3. Подключение в крайнюю точку компланарного коллектора. Движение теплоносителя в петлях тёплого пола обеспечивается общим насосом, расположенным в генераторной части, при этом система балансируется по принципу приоритетного расхода.
4. Подключение через гидравлический разделитель оптимально подходит при большом количестве нагревательных приборов, существенной разнице расходов в контурах и значительной протяжённости петель тёплого пола. В этом варианте также используется компланарный коллектор, гидрострелка же необходима для устранения перепада давления, мешающего корректной работе циркуляционных насосов.

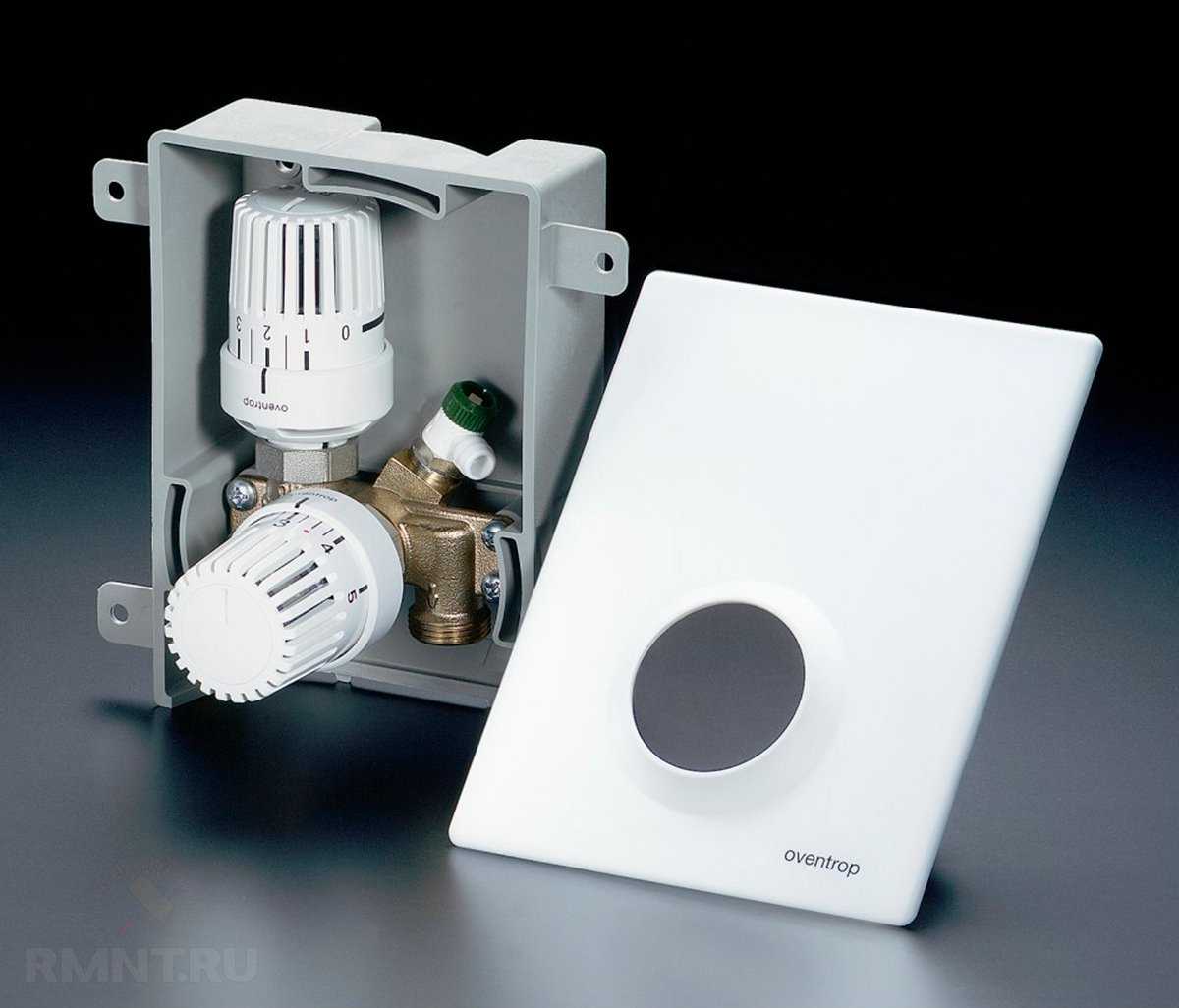

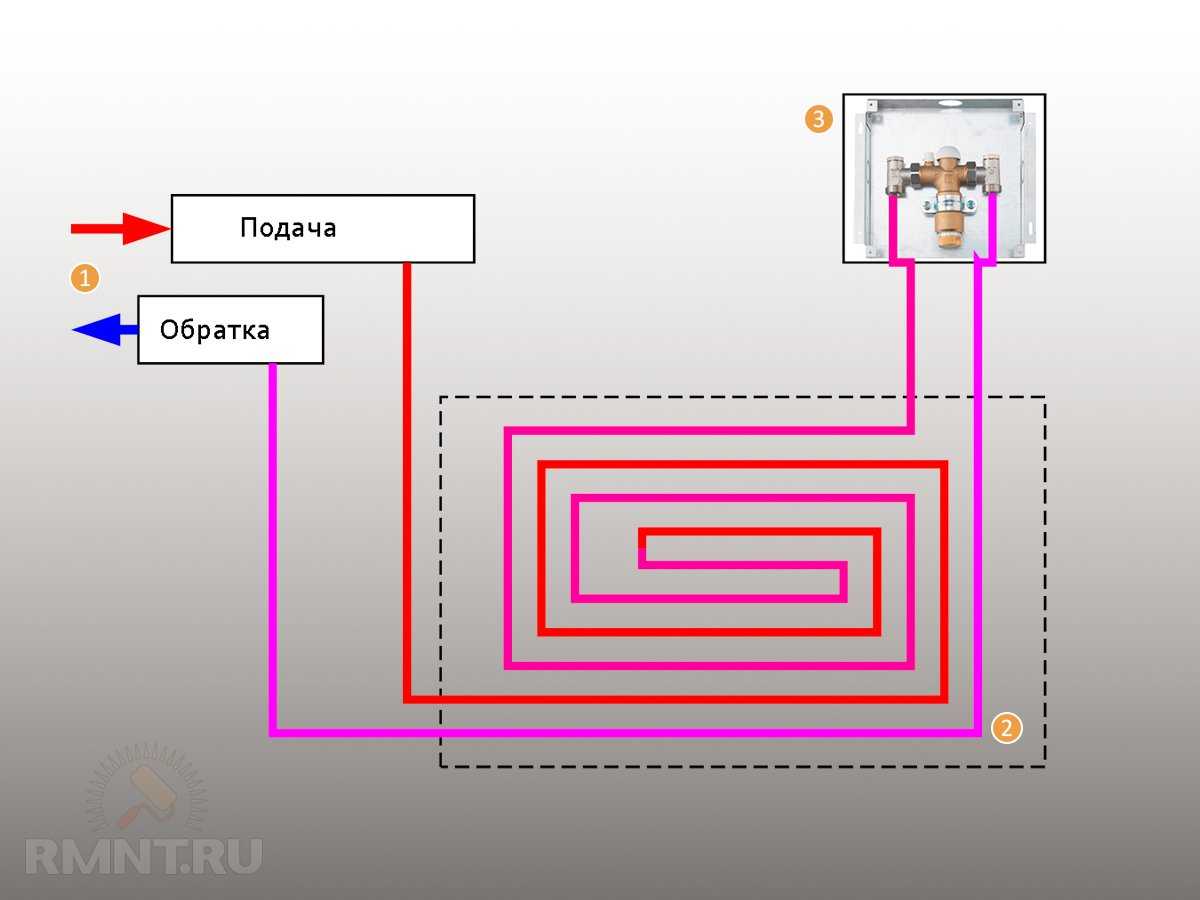

5. Локальное параллельное включение петли через унибокс. Этот вариант хорошо подходит для присоединения петли тёплого пола небольшой протяжённости, например при необходимости обогреть пол только в санузле.

Самый простой вариант включения контура тёплого пола к радиаторной системе отопления с температурой теплоносителя 70-80 °С. 1 — магистраль с подачей и обраткой высокотемпературного контура; 2 — контур тёплого пола; 3 — унибокс.

Нужно помнить, что характер работы тёплого пола может также меняться в зависимости от схемы укладки змеевика. Оптимальной считается схема «улитка», при которой трубки прокладываются парно, а значит, вся площадь обогревается почти равномерно. Если же тёплый пол устроен «змейкой» или «лабиринтом», то практически гарантировано образование более холодных и тёплых зон. Устранить этот недостаток можно, в том числе и за счёт правильной настройки.

Настройка теплого пола

И вот, система отопления заполнена и испытана, котел запущен. Все готово к настройке системы отопления.

Перед началом настройки отопления, необходимо определиться с ее целями и задачами. Основная задача балансировки заключается не в том, чтобы установить требуемый расход в каждой петле, а установить соотношение расходов по петлям или баланс расходов. Стоит помнить, что окончательный расход устанавливается во время настройки насосно-смесительного узла. Изменяя общий расход теплоносителя через коллектор, соотношение расходов через петли сохранится.

Настройка теплого пола с помощью расходомеров

Существенно влияет на балансировку наличие на коллекторном блоке расходомеров. Расходомеры, значительно ускоряют балансировку и позволяют ее сделать без включения котла. Это возможно потому, что расходомер показывает расход теплоносителя по каждому контуру в реальном времени.

Распределение потоков теплоносителя необходимо осуществлять таким образом, чтобы соотношение расходов по петлям и соотношение требуемых тепловых мощностей совпадали. Чтобы это получилось, желательно знать требуемые тепловые нагрузки на петли. Но даже, если этих данных нет, можно выставить расходы пропорционально длинам петель. В большинстве случаев, такой подход не дает большой погрешности из-за того, что петли с большими длинами имеют так же и большие мощности.

Балансировка начинается с самой длинной петли или петли с самой большой мощностью, если это известно. Далее регулирующий клапан на этой петле открывается в максимальное положение. В дальнейшем относительно него будут выставляться расходы всех остальных петель.

Для примера рассмотрим коллектор с четырьмя петлями. Допустим, что длины петель следующие: 100, 75, 75 и 50 м.

Пример HTML-страницы

Как мы уже говорили, настройка начинается с большей петли, имеющей длину 100 м. Она открывается на максимум. Допустим, что при полностью открытом клапане расход на этой петле установился на уровне 4 л/мин.

Расход теплоносителя на второй и третей петле должен быть: (75/100) · 4 = 3 л/мин.

Расход теплоносителя на четвертой петле должен быть: (50/100) · 4 = 2 л/мин.

Проблемы при настройке теплого пола

На практике, может получиться так, что на третьей петле расход при полностью открытом клапане установится на уровне 2,5 л/мин, хотя нам нужен расход 3 л/мин. Это говорит о том, что данная петля имеет большее гидравлическое сопротивление, чем вторая петля той же длины. Как правило это бывает из-за наличия большего количества отводов, калачей или подводящих участков. Если такое случится, то вам придет, все же включить котел и дальнейшую балансировку проводить с включенным котлом и хотя бы с минимальным теплосъемом в помещении.

При этом первая петля настроится на (100/75) · 2,5 = 3,3 л/мин, вторая петля – на 2,5 л/мин., и четвертая петля на – (50/75) · 2,5 = 1,6 л/мин.

После того, как все расходы в петлях выставлены, балансировка петель теплого пола может считаться законченной. Следующим этапом идет настройка насосно-смесительного узла.

Настройка теплого пола без расходомеров

Если на коллекторе не установлены расходомеры, то о расходах в петлях придется судить только по косвенным признакам.

Балансировка без расходомеров производится только с включенным котлом и хотя бы с минимальным теплосъемом в помещении. Лучше, если на улице будет температура не ниже +5 ºС, при этом в помещениях не должно быть открытых окон и каких-либо значительных тепловых выделений, например, работающего камина. После этого систему необходимо оставить прогреваться на несколько часов, до тех пор, пока температура в петлях не стабилизируется, после чего необходимо выполнить оценку правильности выполненной настройки.

Пример HTML-страницы

Правильность настройки системы определяется одним из следующих способов:

• По температуре теплоносителя в обратном трубопроводе;
• По средней температуре пола.

Правила подключения

В большинстве случаев приобретается готовый коллектор, в котором все элементы подобраны по техническим характеристикам. Если же есть опыт в сборке подобных конструкций, можно самостоятельно скомпоновать устройство. Как правильно подключить теплый пол, учесть параметры общей системы отопления и технические свойства гребенок? Для этого необходимо руководствоваться определенными правилами установки.

Внимание
Сначала составляется общая схема подключения, где указываются размеры труб, места их прокладки и соединения с отоплением. Обязательно рассчитывается проходная способность каждой из гребенок, подбирается их диаметр и материал изготовления

Чаще всего применяют изделия из нержавеющей стали или меди.

Месторасположение устройства выбирается исходя из следующих правил:

• Магистрали должны иметь приблизительно равную длину.
• Участок стены, где будет установлен шкаф коллекторный для теплого пола, должен иметь свободный доступ. Мебель или другие части интерьера не препятствуют полноценному осмотру прибора, проведению профилактических или ремонтных работ.
• Точка подключения прибора должна быть выше остальных элементов системы.

Обязательно устанавливается система защиты. Она состоит из воздушного клапана и байпаса. При резком повышении температуры воды происходит ее расширение. Воздушный клапан стравливает излишки воздуха, нормализируя давление в трубах. Байпас необходим для оперативного перекрытия воды при возникновении аварийных ситуаций.

По окончании установки коллектора к нему подключаются трубопроводы теплого пола. Обязательно проверяется качество стыков, их герметичность и надежность. Запуск системы выполняется до установки основного покрытия. Изменяя с помощью устройства управления температурные режимы, проверяется качество нагрева каждой магистрали, выполняется осмотр труб на наличие протечек. После этого можно приступать к установке напольного покрытия.
