Как сделать винтовую лестницу самому

Особенности проектирования винтовых лестниц

Проектирование лестниц обычно выполняется совместно с проектированием дома, но по разным причинам эти проекты разделяют. При проектировании вы должны определить следующие моменты:

1. Место расположения лестницы.
2. Материал изготовления.
3. Тип конструкции.
4. Расчет всех параметров лестницы.
5. Разработка чертежей и схем расположения.
6. Создание 3D-модели лестницы (не обязательный пункт).

Результат каждого из перечисленных пунктов, в первую очередь, зависит от ваших предпочтений и от условий, в которых необходимо разместить лестницу.

Давайте рассмотрим каждый из них подробно.

Выбор места расположения

Удобство использования винтовой лестницы заключается в том, что она может быть расположена практически в любом месте. Особенно если у вас изначально не предусмотрен лестничный проем под нее.

При наличии небольшого пространства лестница может компактно разместиться в углу помещения, не создавая помех.

Благодаря определенным типам конструкций вдоль стены общей комнаты или даже по центру помещения лестница не создает особых помех и не кажется лишней в интерьере. Наличие открытых ступеней не препятствует обзору, что делает лестницу практически не заметной.

Искусный дизайн также позволяет размещать по центру помещения даже конструкции с закрытыми ступенями, тем самым они не только не создают помехи или дискомфорт, но и наоборот становятся центральным акцентом всего интерьера.

Эксплуатация винтовых лестниц не ограничивается внутридомовым пространством. Они также довольно широко используются и как уличные лестницы, для  доступа на второй или мансардный этажи.

Материал изготовления

Вид винтовой лестницы и материал, из которого она будет строиться, должены выбираться исходя из условий, в которых она будет эксплуатироваться, и общего стиля помещения.

Исходя их этого, не рекомендуем строить уличную лестницу из дерева, так как данный материал очень подвержен воздействию внешних факторов.  Помимо этого использование деревянных лестниц внутри помещения не исключает необходимость в обработке их специальными пропитками для сохранения первоначального вида.

Что касается металлических и бетонных конструкций, то они часто используются как уличные лестницы для доступа на верхние этажи.

Металлические конструкции могут быть использованы и как эвакуационные лестницы.

Также оба материала широко применяются и для внутреннего размещения.

Конструкции винтовых лестниц

Винтовые лестницы могут быть выполнены на любой конструкции:

косуор;

тетива;

на больцах;

консольная.

При выборе конструкции стоит обратить внимание, в первую очередь, на ступени, потому как именно от них зависит безопасность перемещения. В том случае если диаметр лестницы не большой, рекомендуется использовать открытые ступени

Из-за скошенной формы ступени остается не так много места для размещения ступни на проступи, как требуется для комфортной и безопасной эксплуатации лестницы.

Как рассчитать винтовую лестницу?

Основные требования касаются, конечно же, ступеней:

• Внутренняя часть ступени не должна быть менее 100 мм.
• В траектории движения минимально допустимая ширина 200 мм.
• Внешняя часть не более 400-500 мм.

При строительстве не забывайте про минимальный диаметр винтовой лестницы, не желательно делать его меньше 140 см.

Схемы и чертежи

Неотъемлемой частью проекта винтовой лестницы являются схемы и чертежи. Исходя из выбранных и рассчитанных выше параметров, вы должны создать чертеж, на котором будут отмечены все размеры и будет представлен внешний вид лестницы после монтажа.

Для этого нужно сделать общий чертеж в двух проекциях (вид сбоку и сверху).

Чтобы не загромождать один чертеж большим количеством информации, отдельно начертите и разметите каждый элемент конструкции.

В проекте должны быть разъяснения, каким образом должна производиться сборка и в каком порядке.

Для того чтобы получить представление, как лестница будет выглядеть именно в вашем помещении, возможно создание 3D-модели.

Для этого потребуется внести в программу все параметры помещения и лестницы, после этого можно будет создать чертеж.

В том случае если вы решите самостоятельно создать подобного рода модель, воспользуйтесь видео-инструкциями на эту тему:

Причины установки, преимущества и недостатки

По технологии винтовые конструкции устанавливаются по таким причинам:

1. Спиралевидная конструкция послужит идеальной вспомогательной системой для подъема на чердак.
2. Металлические лестницы могут сооружаться в том случае, если общая отделка выполнена из естественных материалов. Иначе будет нарушен весь интерьер.
3. Если в доме не имеется достаточной площади для установки маршевой конструкции. В таком случае монтируется спиральная модель.

К преимуществам винтовых лестниц можно отнести:

1. Для сооружения такого изделия понадобится всего 1,5 кв. м. Это существенный плюс в экономии жилой площади.

2. Спиралевидные модели стоят намного дешевле стандартных маршевых лестниц.
3. Времени на установку уходит меньше, чем на привычную, к примеру, бетонную конструкцию. Однако потребуется точность в расчетах, специальные инструменты и навыки в подобных работах. Тогда можно без проблем соорудить винтовую лестницу.
4. Уникальная конструкция всегда привлекает гостей своим красивым внешним видом.

Существует ряд основных недостатков винтовых лестниц:

1. Возникает сложность транспортировки крупной бытовой техники и мебели по винтовой лестнице на второй этаж.

2. Деревянная спиралевидная конструкция в отличие от металлической смотрится привлекательнее, но, как правило, деревянная лестница не отличается высоким сроком эксплуатации.
3. Ступеньки выглядят в форме трапеций, что, в свою очередь, усложняет перемещение по конструкции.
4. Детям и старикам сложно перемещаться по подобным спиралевидным конструкциям, поэтому появляется высокий риск получения травмы. Чтобы этого не произошло, рекомендуется установить прочные высокие перила и ограждение, а также не стоит передвигаться по конструкции на большой скорости.

Преимущества винтовых лестниц

Выбор конструкции, винтовых восходящих ступенек, говорит о том, что вы обладаете хорошим вкусом и прагматизмом. Основные преимущества винтовых лестниц, заключаются в следующем:

При сооружение винтовой лестницы, не стоит забывать о технике безопасности. При сильно крутом подъеме конструкции, на недостаточно широких, восходящих ступенях, пренебрежение безопасностью и быстрая ходьба, может привести к травме. Но травмоопасность можно нивелировать, за счет установки, дополнительно, крепких поручней. Помимо этого, нужно правильно произвести расчет конструкции, включая забежные ступени и ширину проступи.

Декорирование винтовой лестницы

Существует три основных «классических» стиля винтовых лестниц: замковый, ковка и Прованс.

Замковый стиль подразумевает декорирование ступеней камнем или плиткой, а также использование каменных балясин при устройстве перил.

Замковый стиль подразумевает декорирование ступеней камнем или плиткой

Прованс наоборот требует присутствия в конструкции лестницы дерева, поэтому если вы выберете этот стиль, логичным  будет сделать деревянные накладки на ступеньки и перила.

Прованс наоборот требует присутствия в конструкции лестницы дерева

Ну и кованый стиль требует наличия кованых элементов (чаще всего это перила). Этот стиль  хоть и сравнительно дорого обходится, но зато оформленная ковкой лестница может стать главным украшением вашего дома.

Кованый стиль требует наличия кованых элементов

Деревянные винтовые лестницы своими руками ‒ Какие стройматериалы можно использовать

Сегодня, для обустройства винтовых лестниц, применяют различные стройматериалы. Но стоит знать и понимать, что от правильно подобранного, строительного материала, зависит должное качество и срок службы изделия.

В роли несущего элемента конструкции, довольно часто, служит металлическая труба или деревянный столб. Нередко, такую конструктивную опору, изготавливают из кирпича, бетона и даже асбестоцемента. В основном, восходящие ступени лестницы, качественно фиксируют, к уже готовой несущей опоре: на сварку, болты или муфты.

Перила, в основном, делают из металла или твердых древесных пород. Нередко, для данного приспособления, эти стройматериалы, комбинируют. Что-же касается восходящих ступеней, то на смену традиционным, деревянным вариантам, сегодня широко используются, изделия из стекла и пластмассы.

Нередко, сооружают винтовые лестницы своими руками, из фанеры. Этот, доступный каждому домовладельцу, стройматериал, который используют как для отдельных элементов, так и для всей, лестничной конструкции, в целом.

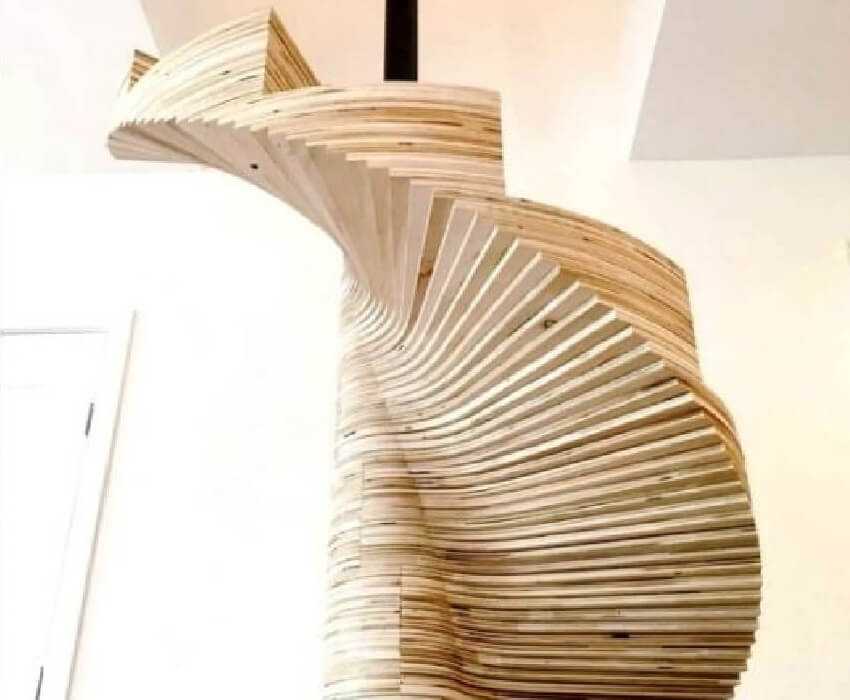

Винтовая лестница из фанеры

Какими бывают лестницы

В большинстве современных домов делают один из трёх основных их видов — маршевую, на больцах, винтовую. При этом, выбирают исходя из эстетических предпочтений, наличия свободного места в доме, бюджета и других параметров.

Маршевые лестницы

Наиболее распространенны маршевые лестницы

Наиболее простой и распространённой является маршевая лестница. Хотя, имея такой важный плюс, простоту в строительстве, она имеет и один немаловажный недостаток — занимает довольно много места. В результате, её возведение может оказаться неоправданным в небольшом доме.

В зависимости от этажности здания, его размеров, лестницы этого типа строят одномаршевыми, двухмаршевыми, трёхмаршевыми и т.д. Маршами называют отдельные отрезки, которые могут состоять из разного числа ступеней, но обычно не больше пятнадцати. Наиболее оптимальным считается количество в десять ступенек.

Кроме того, их делят на открытые и закрытые. В большинстве случаев владельцы делают выбор из эстетических предпочтений, ведь единственное отличие между ними в наличии или отсутствии подступенок. Открытые маршевые лестницы выбирают те, кто хочет ощущения лёгкости в интерьере.

Устройство у них похожее. Отличаются они и просто тем, какую опору используют для них. Могут опираться на тетивы, а могут — на косоуры. При этом, тотального предпочтения одного типа опоры не наблюдается. Всё зависит от пожеланий владельца или места расположения. Например, для лестницы у стены довольно логично использовать косоур в качестве несущей балки.

Для экономии пространства их нередко делают с поворотом. В таком случае используют трапециевидные поворотные ступени, называемые забежными. Наиболее часто встречающиеся углы поворота маршевых лестниц — 90 градусов (четвертьоборотная лестница) и 180 градусов (полуоборотная). Они бывают и с оборотом в 360 градусов, но тогда их можно отнести и к винтовым.

Лестницы на больцах

Лестницы на больцах имеют современный, технологичный и лёгкий вид

С ростом популярности интерьеров в стиле хай-тек или модерн, выросла популярность лестниц на больцах. Они действительно имеют современный, технологичный и в то же время лёгкий вид. Своё название они получили от немецкого слова «больц», означающего в переводе «болт» — именно так называется их основной конструктивный элемент, большие навесные балясины.

Особенностью конструкции тут является отсутствие каркаса, благодаря чему создаётся ощущение будто она парит в воздухе. Его роль принимают на себя сами ступени и больцы, монтирующиеся к поручням.

Существует несколько видов конструкций лестниц на больцах. Можно выбрать как такую, которая предусматривает лишь использование балясин, так и с опорой одной стороной на стену, тетиву или косоур. Довольно распространены комбинированные варианты. Выбор зависит лишь от вкуса и планировочных особенностей дома.

Помимо эстетики у них есть один несомненный практический плюс — высокая ремонтопригодность. Любой элемент, начиная ступенями, и заканчивая перилами, очень легко демонтируется.

Винтовые лестницы

Винтовые лестницы популярны как в современных, так и в классических интерьерах

Как в современных, так и в классических интерьерах популярны винтовые лестницы. Их ценят в первую очередь за то, что они занимают очень мало места (пример на фото). Если у вас маленький домик, то это выбор для вас. Их компактные, малогабаритные пропорции позволяют эффективно использовать пространство. С другой стороны, и без недостатков не обошлось — они неширокие и крутые, а самостоятельное монтирование хотя и не сильно сложное, но требует большего труда, чем в случае с маршевыми.

На сегодняшний день используется две основные конструкции:

• Первая из них предусматривает использование гнуто-клееных поручней, на которые и крепятся ступени. Такая конструкция довольно сложная, но и отличается особой красотой;
• Вторая же, наиболее распространённая и классическая, предусматривает использование центральной опоры и гнутых поручней. Ступени крепятся как на опоре, так и на поручнях. Данная конструкция проще и не имеет таких строгих требований к прочности материалов, как первая.

Конструкция винтовой лестницы также может предусматривать опору ступеней на стену. В таком случае в стене делаются специальные углубления, к которым они и крепятся. Она не обязательно будет иметь форму круга, она вполне может быть многоугольной.

Что необходимо знать перед началом работ?

Существует несколько видов винтовых лестничных конструкций, выбор зависит от ваших личных предпочтений, места установки и особенностей помещения. Чтобы выбрать оптимальный вариант, посмотрите на фото ниже, где представлены схемы основных четырех конструкций, каждая из которых отличается способом крепления ступеней.

Основные виды винтовых лестниц

Однако стоит отметить, что во всех разновидностях подступенки (если они присутствуют) и ступеньки крепятся таким образом, чтобы в результате получилось что-то наподобие резьбы стандартного винта. При рассмотрении готового изделия сверху становится понятна форма пролета. В зависимости от направления резьбы обычного винта лестничный пролет будет либо в форме круга, либо в виде многоугольника.

Круглая и многоугольная (квадратная) форма лестницы

Перед началом монтажных работ рекомендуем обратить внимание на советы профессиональных строителей, специализирующихся на возведении лестничных конструкций:

Для комфортного передвижения между первым и вторым этажами минимальная ширина лестничного пролета должна составлять один метр.

Самым бюджетным и оптимальным вариантом является винтовая конструкция, ступени которой крепятся к винтовым поручням с балясинами и одновременно с этим закрепляются на несущей опоре.

Наиболее надежным является винтовая конструкция с гнутоклееными поручнями, на которые крепятся ступени и подступенки (отсутствует центральная опора).

Выбор конструкции и материала

Витые лестницы могут быть реализованы из разных материалов и иметь разные типы конструкции. Выбранные устройство и форма винтовой лестницы влияют на ее эксплуатационные характеристики.

Дерево, металл или бетон

Есть 3 основных материала, из которых делаются такие конструкции. И каждый материал имеет свои отличия.

Материал	Описание
Дерево	Деревянную модель сделать проще, чем остальные. Для нее не нужно специальное оборудование (сварочный аппарат и другие) – можно обойтись только электрическим лобзиком и ручной пилой. Кроме выпиливания ступенек правильной формы, надо будет еще отшлифовать их и покрыть антисептическими пропитками. Есть у деревянной версии и эстетическая ценность – она делает любой интерьер более уютным.
Металл	Металлическая – более тяжелая, чем деревянная. Впрочем, ее можно смело использовать в деревянных домах, а если уплотнить пол – то и в каркасных легких постройках. К тому же, металлический каркас винтовой лестницы легко совместить с деревянными ступеньками, еще больше облегчив конструкцию.
Бетон	В больших домах, целиком построенных из камня или бетона, предпочтительнее всего смотрится бетонная винтовая лестница. Она не так компактна, как аналоги из других ресурсов, зато ходить по ней удобнее. Ступеньки допустимо делать шире, чтобы при необходимости могли разминуться 2 человека. Главное – сделать внизу бетонное основание, чтобы конструкция не давила на деревянный пол.

Лестницы винтовые своими руками создаются по 2 технологическим принципам:

• тетива – конструкция, где под каждую ступеньку вырезан отдельный паз, и ступеньки просто вставляются при монтаже конструкции;
• косоур – «гребень» с ребрами, на каждый из которых кладут по ступеньке.

Косоуры можно часто встретить прикрепленными прямо к стене, что делает такую конструкцию более прочной и надежной. Ведь в таком случае косоур становится дополнительной точкой опоры, кроме центрального опорного столба. И конструкция не нуждается в установке распорок, подпорок, укосин.

Тетива же, в свою очередь, более проста в устройстве. Именно ее выбирают люди без большого опыта в работе с деревом. Здесь нужно только поставить опорный столб и вырезать в нем отверстия по предварительно составленному (или найденному в интернете) чертежу. А потом – вставить в отверстия ступеньки.

Лестница на больцах

Больцы – это конструкция, стремительно вошедшая в моду. В ней отсутствует опорный столб, и поэтому можно сделать лестницу любой формы, разместить ступеньки как угодно. Выглядит больцевая модель более легкой и ажурной, чем варианты на основе косоура и тетивы.

Суть больцев – в скреплении ступенек с перилами. Именно перила здесь служат опорой для всей лестницы. Каркас получается жестким и надежным, а внешний вид – эстетичным.

Но есть сложность – при создании такой конструкции нужно очень точно и правильно рассчитать форму и размеры перил. Если этого не сделать, то во время эксплуатации ступеньки начнут «свисать», перестав быть строго горизонтальными.

Типы креплений

У винтовых конструкций отсутствуют площадки, они состоят из забежных ступеней. Наиболее востребованные методы соединения:

• Радиальное, ступени располагаются в виде лестничного винта. Основанием конструкции являются косоуры, опорная стойка.
• Лучшей и надежной конструкцией является лестница с опорой на стены или стойку.
• Винтовая лестница на больцах избавит вас от скрипа ступеней, в такой конструкции отсутствует соединение между деревянными деталями.
• Ступени, крепящиеся к центральному столбу и винтовым перилам, являются самым доступным и легко выполняемым методом самостоятельного монтажа лестницы.
