Как производится врезка в существующий водопровод под давлением

Основные этапы врезки в бытовой трубопровод

При помощи врезки можно обустроить ответвление от главной магистрали домашнего водопровода, куда можно будет в дальнейшем подключить дополнительную точку водозабора или систему полива.

Если основным источником воды является колодец, то врезку в магистраль можно осуществлять в любом месте. В случае централизованного водоснабжения, врезка делается только после прибора учета потребления воды.

Во внутренней сети воду перекрыть можно в любое время, просто перекрыв центральный вентиль. Поэтому для врезки в этом случае понадобится только простой тройник, а сама рабочий процесс выглядит следующим образом:

• необходимо перекрыть центральный вентиль, после чего открыть самый «нижний» кран для слива воды из труб;
• после чего трубопровод разделяется в нужном месте при помощи болгарки или трубореза. Перед тем как осуществлять данную операцию, под место будущего среза необходимо подложить лоток, это делается для того чтобы оставшаяся вода после слива не протекла на пол. После чего необходимо из трубопровода вырезать участок, габариты которого будут совпадать с длиной тройника;
• следующим этапом является непосредственно монтаж тройника. В пластиковый трубопровод тройник врезается как стандартная электромонтажная муфта, стыки спаиваются с помощью сварочного аппарата;
• завершающим этапом является установка запорного вентиля в отвод тройника, при помощи которого будет возможность перекрыть новую ветку водопровода. После чего можно открыть центральный вентиль и начать пользоваться водопроводом.

Установку новой линии можно проводить при работающем водопроводе, так как отвод тройника перекрывается отдельным запорным вентилем.

Такая последовательность этапов применима для труб из чугуна, пластика и металла.

Врезка в пластиковый водопровод

Хомут-седелка дает возможность произвести врезку в водопровод из пластиковых труб без снижения давления. Такой хомут создается из соответствующего пластика, а его оснащение включает в себя сверлильный механизм и нагревательную спираль. Для обеспечения точности сварки предусмотрен специальный штрих-код, нанесенный на корпус хомута. Такой способ врезки используется в отношении трубопроводов, работающих при давлении до 1,6 МПа.

Срок эксплуатации седельного хомута может доходить до 50 лет, так как он устойчив к коррозии.

Перед врезкой производится тщательная очистка трубы, а затем к ней крепится хомут, имеющий клеммы, которые позволяют подключать сварочный аппарат, что обеспечивает возможность приваривания отвода за счет нагревания спирали. Также находит свое применение седелка, оснащенная фрезой и вентилем:

• используется муфта, обеспечивающая возможность врезки за счет сварки;
• после того, как фреза остынет, проделывается отверстие и устанавливается вентиль.

Установка патрубка на водопровод с использованием сварки – это работа для профессионалов. При этом самостоятельно можно производить установку седелок на трубы из чугуна и полимеров, если предварительно отключена подача воды. Когда производится врезка в водопроводную трубу под давлением, следует придерживаться существующих правил безопасности, регламентирующих работы этого вида.

Монтаж отводной трубы, не перекрывая магистраль

Технология врезки без изменения давления – это оперативная и производительная методика. Но перед её проведением необходимо учесть:

• демонтаж изоляции и защита поверхности в области сверления трубы. При этом диаметр материала, с помощью которого будет отводиться вода, меньше параметров магистральной трубы;
• фиксация дополнительных элементов сети. К фланцу фиксируется задвижка с устройством для изготовления отверстий;
• если используется стальное изделие, тогда хомут заменяется патрубком, который приваривается. К нему присоединяется задвижка с фрезой. Выполненный шов дополнительно подваривается;
• на следующем этапе устанавливается фреза нужного размера. Если отверстие готово, фреза снимается;
• закрытие задвижки. Если врезка завершена, необходимо восстановить антикоррозийное покрытие, заизолировать трубы.

Варианты врезки в пластиковую трубу

Рассмотрим, как врезать в пластиковую водопроводную трубу в разных вариантах: посредством обжима хомутом накладкой, подключением коллектора или тройника, монтажом электросварочной седелки, обеспечение врезки посредством патрубка.

Монтаж обжимного хомута накладки

Данный узел представляет собой две детали стянутыми хомутами болтами. Крепится верхняя часть к трубе через уплотнительную прокладку препятствующая протечкам воды. Для хорошего прижима обе части накладки должны быть подобраны соответствующего размера по маркировке.

В первой верхней части устроено технологическое отверстие для подключения новой линии водоснабжения.

Возможное подключение посредством:

• Элемент запорного крана,
• наличие встроенной фрезы и защитного клапана,
• концом из металла в виде фланца,
• возможность пластикового торца под склеивание.

После размещения хомута с накладками верхнюю часть направляю в сторону планируемого отвода новой линии. Фиксируют узел болтами, которые заранее подбирают по размеру с учетом диаметра узла. Специальным устройством просверливают в магистрали отверстие через патрубок смонтированного фитинга.

Данный способ, так же позволяет выполнить подключение к пластиковой трубе находящейся под давлением воды. Для этого в узле установлен встроенный вентиль, проворачивая который происходит сверление отверстии. После получения нужного результата кран закрывается, и фреза поднимается.

Это очень выгодный способ позволяющий решить проблемы подключения к воде в тех случаях, когда нет возможности прекратить подачу водоснабжения или она крайне неудобна. Такое решение упрощает процедуру и дает возможность проведение её в оперативном режиме.

Устройство хомута или коллектора

Установка тройника можно назвать классическим вариантом решения проблемы. Вместе установки, подготовленной путем удаления части трубы с двух сторон, монтируется отдельная часть в виде тройника или коллектора. Далее производиться пайка.

Приспособление электросварочной седёлки

Этот механизм напоминает выше описанный способ крепления накладки, но с отличиями. Она, так же как тройник обеспечивает плотное и надежное крепление посредством пайки на молекулярном уровне материала.

Достигается это за счет устройства в пластике накладок электрических нагревательных спиралей, которые специальным сварочным устройством, имеющий программу, настроенную под каждый узел, для исключения перегрева. После чего пластик разогреваясь до определенной температуры, не превышающей критической, приклеивается к пластику и обеспечивает плотный и крепкий контакт.

Врезка посредством патрубка

Хороший способ на трубах низкого давления. Принцип крепления заключается в том, что с помощью патрубка и обхвата, без сварочных работ, устанавливается на трубах. Подбирается элементы устройства нужного диаметра, в противном случае узел может дать течь воды. Крепление позволит просто и быстро установить отвод.

Выбор лучшего решения

Без сомнения можно, что самым универсальным и эффективным способом, учитывая сложности монтажа узла, является накладки. В сравнении с другими способами он обеспечивает надежность и гибкость в монтаже.

Ход работ

Необходимо врезать тройник в стояк из пластика.

Как правило стояки расположены вблизи от стены. Поэтому для удобства монтажа врезаемый узел собирается заранее. Он состоит из тройника, отвода и установленного на нем запорной арматуры – вентиля.

Собранный узел прикладывают к трубопроводу, отмеряют участок выреза, отмечают места реза.

Перекрывают воду, открывают водопроводный кран и полностью сливают остатки воды из системы.

Труборезными ножницами вырезают намеченный участок.

Трубы зачастую расположены впритык со стенами. Могут возникнуть проблемы с пользованием паяльником. В этом случае применяют цанговые фитинги или пресс-муфты.

Врезка в водопровод под давлением своими руками

Также для врезки в трубу под давлением понадобится кран. Он накручивается на приваренный ниппель к трубе. Для уплотнения резьбы рекомендуется использовать паклю ( сантехнический лен ).

Сам процесс врезки в водопровод под давлением выглядит так:

• Сначала подготавливается участок, производится выемка грунта, чтобы можно было бы удобно выполнять работы по врезке в трубу;
• Затем труба очищается от грязи и битума, если он присутствует на её поверхности;
• На трубу надевается самодельное приспособление (седелка для врезки) с резиновой прокладкой. После этого хомут хорошо обтягивается болтами и гайками с двух сторон;
• Затем открывается кран и через него в трубопроводе под давлением сверлится отверстие;
• Как только из отверстия пошла вода, сверло быстро извлекается, а кран перекрывается.

После того как кран был перекрыт, работы по подключению в действующий водопровод можно продолжать. Таким образом, если все продумать до мелочей, то нет необходимости обращаться к специалистам. Кстати, врезка в водопровод под давлением имеет немалую стоимость, поэтому можно прилично сэкономить, если проделать эту работу самостоятельно.

Источник

Возведение колодца для обустройства узла

Для упрощения врезки в существующий водопровод удобно использовать смотровой колодец. Диаметр конструкции должен составлять порядка 70 см. Этого пространства достаточно, чтобы разместить отсекающую арматуру (в виде вентиля или задвижки), а также выполнить все необходимые манипуляции для врезки.

В дальнейшем в период эксплуатации наличие такого сооружения облегчит работы по ремонту домашнего водопровода.

Узел врезки водопровода, используемый для отключения ввода на период проведения ремонтных работ, будет размещен тут же внутри шахты в районе точки соединения с наружным водоводом

Для возведения колодца выкапывают новый котлован соответствующего размера. Дно ямы засыпают гравийной «подушкой», формируя слой высотой в 10 см.

Чтобы сделать надежное основание, по выровненной гравийной отсыпке расстилают отрезы рубероида и заливают бетонную стяжку толщиной в 10 см. При создании заливки используют бетон марки М150 и М200.

Через три-четыре недели, когда бетон приобретет необходимую прочность, над плитой возводят шахту. Для этого стенки ямы обкладывают кирпичом, цементными блоками или железобетонными кольцами. Горловина сооружения должна достигать нулевого уровня.

Если колодец предполагается установить на участке, где уровень грунтовых вод поднимается до одного метра в паводковый период, необходимо сооружать водонепроницаемую конструкцию.

Удобнее всего для этой цели приобрести готовую емкость из пластика. Снизу ее якорят к бетонной плите, сверху такую конструкцию прикрывают литой плитой, оснащенной отверстием под установку люка.

Сварочные работы

Специалисты считают, что самым легким способом врезки в стальную внешнюю сеть является сварка. Обязательным условием для проведения врезки является возможность отключить подачу воды по системе.

Автогеном делают отверстие подходящего диаметра. Затем приваривается патрубок, монтируется вентиль. Последний элемент системы перекрывается в процессе проведения дальнейших работ. Если врезка завершена, потребуется восстановить антикоррозийную защиту.

Если трубопровод проложен из полиэтиленовых труб, тогда сварочные работы не проводятся. С учетом диаметра расходного материала фиксируется хомут.

Монтаж колодца под узел

Чтобы осуществить врезку в действующую магистраль, стоит создать смотровой колодец. Окружность колодца должна быть равна не менее 70 сантиметрам. Такой размер позволит провести работы по установке специальной арматуры для отсечения от сети: вентиль либо задвижка, и осуществить монтаж трубы. Далее смотровой колодец пригодится во время ремонтных работ водопровода.

Этапы монтажа:

1. Под колодец выкапывают яму нужного размера. На дно ямы кладут дренажную подушку из гравия размером до 10 сантиметров.
2. Для обеспечения прочного основания под колодцем, на гравий стелют куски рубероида, делают стяжку из бетона серии М 150 или М 200.
3. Примерно через месяц бетон высохнет и можно возводить шахту, выкладывая с помощью кирпича стенки котлована. Также можно использовать цементные блоки, кольца из железобетона. Конец шахты не должен превышать уровня земли.

При установке колодца на участке с высоким пролеганием грунтовых вод, то надо обеспечить герметичность конструкции. В таком случае подойдет покупная пластиковая емкость, которую надо заякорить к бетонной стяжке, сверху устройства кладут монолитную плиту, имеющую отверстие для люка. Варианты врезки различаются от материла, из которого выполнен центральный водопровод. Он бывает чугунный, либо из полимера, либо оцинкованной стали.

Особенности врезки в водопровод из металла, чугуна и пластика

Для того чтобы врезаться в металлический трубопровод используют седельный хомут со сверлением:

1. Перед тем как начать монтаж прибора на трубу, ее необходимо тщательно очистить от загрязнений (если есть) и ржавчины. Кроме, нижней части, которая имеет форму полукруга, в верхней части хомута располагается клапан с отверстием для сверления непосредственно под сверло. После того как хомут установлен на трубе, его части соединяются между собой болтами.
2. После того как хомут закреплен сверлится отверстие и закрывается заглушкой при помощи специального винта. Этот хомут можно использовать в качестве запорной арматуры. Так же можно использовать хомут с уже установленным вентилем. После того как отверстие готово, сверло вытаскивается и вентиль перекрывается. После чего выполняются другие необходимые работы по установке.
3. На металлический хомут может быть закреплен специальный станок, который состоит из ручки с трещоткой, болта блокировки, вала со сверлом на конце и промывочного крана. Все заключается в металлический корпус, который с помощью уплотнительных резинок крепится к хомуту. Благодаря тому, что есть направляющая муфта, можно сверлить в определенном направлении. Таким способом делается врезка в водопроводную трубу из чугуна или стали.

Врезка в пластиковый трубопровод без снижения давления на нем возможна с помощью электросварного хомута-седелки. Он изготавливается из специального пластика и имеет нагревательную спираль со сверлильным механизмом. На корпусе этого хомута нанесен штрих-код, который позволяет с требуемой точностью вводить характеристики сварки.

1. Трубу нужно заранее очистить и при помощи болтов к ней закрепить хомут, у которого есть клеммы для подключения сварочной машины.
2. При помощи сварочного аппарата нагревается спираль и приваривается отвод.
3. В нынешние дни чаще всего используется седелка со встроенной фрезой и вентилем. Для того чтобы произвести врезку в водопровод с помощью сварки, используют муфту.
4. После того как все полностью остынет, необходимо через час при помощи фрезы сделать отверстие и навинтить запорный вентиль.

Такой способ применим для трубопровода с давлением до 1,6 МПа.

Для того чтобы просверлить чугунную трубу под давлением, применяют хомуты, у которых имеется специальная конструкция и биметаллические коронки. При этом коронка не должна перегреваться, а работы должны проводиться на малых оборотах.

Этапы работ при врезке в чугунную трубу водопровод:

• необходимо раскопать трубу и очистить ее в месте врезки от ржавчины;
• при помощи болгарки срезать верхний слой каленого чугуна;
• установить разборную седелку, для того чтобы герметизировать стык между арматурой и хомутом необходимо положить резиновый уплотнитель;
• запорный вентиль необходимо прикрепить к фланцевому отводу, через него будет вводиться коронка (режущий инструмент);
• чугунную трубу просверлить, охлаждая место реза;
• коронку извлекают из вентиля и перекрывают поток воды.

Трубу сверлят твердосплавной коронкой, менять которую нужно будет как минимум 3-4 раза за весь процесс. Также не нужно забывать о том, что необходимо обеспечить уклон патрубка седелки в направлении дома в 2 градуса.

Для врезки в чугунную трубу нужно применять сверла, предназначенные для работы с металлом!

Сварочная установка патрубка к водопроводу из стали должна делаться только квалифицированными специалистами. Монтаж седелок на чугунный или полимерный трубопровод делается самостоятельно, но для этого необходимо отключить водоснабжение. Врезка под давлением должна осуществляться с учетом всех правил и рекомендаций, в противном случае эти работы могут повлечь опасность для здоровья и материальных ценностей.

Если вы проживаете в доме за городом, то вам нужно обустроить подачу воды в жилье, и для решения этого вопроса существует два решения – обзавестись собственной скважиной или колодцем, или подсоединиться в централизованную трассу с водой под высоким давлением. Первый вариант – дорогостоящий, длительный и трудозатратный. Второе решение обеспечит ваш дом водой в течение одного дня, но вы будете зависимы от графика подачи воды (такое бывает в отдаленных периферийных поселках).

Положительный момент, который дает врезка в водопровод — вы получите стабильное давление в трубах, что обеспечит такую же стабильную работу бытовых приборов, требующих подводки воды – стиральной машины-автомата, посудомойки, сантехнического оборудования – ванны, джакузи, душа или даже бассейна.

Врезка в бытовой водопровод внутри дома

С помощью врезки мы можем обустроить ответвление от основной линии домашнего водопровода, с помощью которого можно подключить дополнительный источник потребления или систему полива.

Если водопровод запитан от колодца, то врезку в трубу можно обустроить где угодно. При магистральном водоснабжении врезку можно установить только за счетчиком учета потребления воды.

При этом технология обустройства «внутренней» врезки несколько отличается от вышеописанного способа. Ведь напор во внутренней сети можно отключить в любой момент, попросту перекрыв центральный запорный вентиль. Поэтому для врезки в данном случае нужен обычный тройник, а сама работа реализуется следующим способом:

• Вы перекрываете центральный вентиль и сливаете воду из труб, открыв самый «нижний» кран.
• Далее вы разделяете трубопровод в нужном месте, используя для этих целей труборез или болгарку. При этом под место среза нужно поставить лоток: ведь некоторая порция воды останется в трубах. Кроме того, на этом же этапе нужно вырезать из тела трубопровода участок, габариты которого совпадают с длиной тройника.
• Следующий шаг – монтаж самого тройника. В пластиковый трубопровод тройник врезают как обычную электромонтажную муфту, спаивая стыки сварочным аппаратом. А вот паяльник для гладких муфт в этом случае применять не рекомендуется, из-за возможных затруднений с монтажом зафиксированной трубы на нагревательный калибр. Впрочем, возможна и альтернатива – монтаж тройника на цанговые зажимы или пресс-муфты. В стальные трубы тройник врезают с помощью резьбовой пары, нарезая сгон на теле трубы водопровода плашкой. Сварочные работы в этом случае не рекомендованы, из-за возможных затруднений с формированием кольцевого шва.
• В финале вы монтируете в отвод тройника запорный вентиль, с помощью которого можно перекрыть новую ветвь водопровода. После этого можно открыть центральный вентиль и пользоваться системой водоснабжения.

Монтаж новой линии проводят при работающем водопроводе. Ведь отвод тройника перекрыт отдельным запорным вентилем.

Как правильно врезаться в водопроводную пластиковую трубу

В вашем частном доме пластиковые коммуникационные системы и им требуется модернизация или ремонт? Выполнить монтаж пластика своими силами несложно, благодаря особенностям этого материала, ведь верно? Но как врезаться в пластиковую трубу, когда она под давлением? И возможно ли это выполнить самостоятельно?

Мы подскажем вам ответы на возникшие вопросы — в статье рассмотрено несколько способов врезки в трубу для организации отвода от уже имеющейся магистрали. Начиная с самого простого — перекрыть трубопровод на время и вставить в нужном месте тройник, вырезав предварительно участок.

Следуя рекомендациям, приведенным в видеосюжетах, можно выполнить большинство работ своими силами, не привлекая квалифицированных специалистов.

Способ #3 — обжимной хомут (накладка)

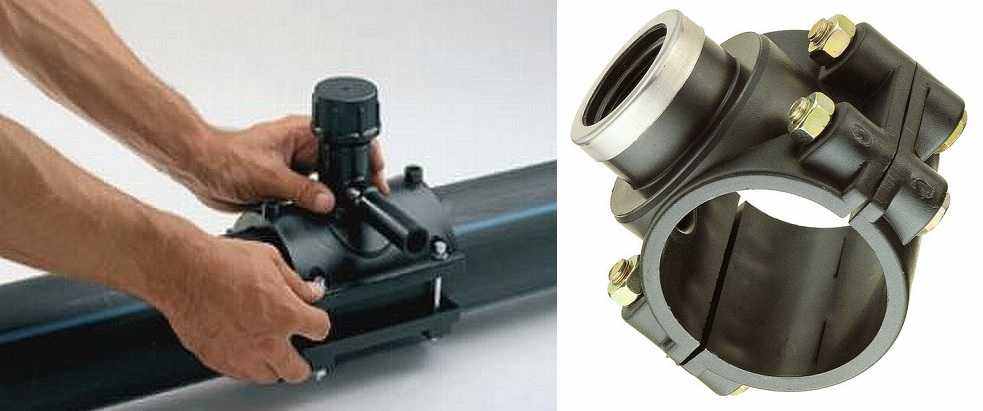

Помимо электросварной седелки существует ее более простой аналог – накладной хомут. Он состоит из двух раздельных стягиваемых вместе болтами деталей.

Одна для накладки сверху пластиковой трубы, а вторая снизу для притягивания верхней части. Между ними дополнительно вставляется уплотнительная прокладка для предотвращения протечек.

Схема врезки. Количество стягивающих болтов и размеры обжимного хомута зависят от диаметра трубопровода, в который производится врезка

Обычно верхняя и нижняя накладываемые детали в точности повторяют габариты трубы. Но есть и универсальные хомуты, у которых верх сделан небольшим, а вместо низа металлическая полоса для стяжки.

Внешне они напоминают ремонтные аналоги для подсоединения шлангом или закрытия свищей. Только в верхней части у них патрубок для подсоединения отвода.

Хомуты для врезки в пластиковую трубу бывают:

• с запорным краном;
• со встроенной фрезой и защитным клапаном;
• с фланцевым либо резьбовым концом из металла;
• с пластиковым торцом под пайку или склеивание.

Чтобы выполнить врезку, хомут надевается на трубу и фиксируется на ней гайками либо болтами, в зависимости от конструкции. После через имеющийся отводной патрубок производится засверливание. А потом подсоединяется сам отвод от магистрали.

Сверлить трубу, не установив на нее хомут или седелку, не рекомендуется. Можно ошибиться с диаметром сверла и точкой сверления. Лучше всего делать это через патрубок уже установленного для ответвления фитинга.

Так сверло по размерам точно будет несколько меньше внутреннего сечения врезаемого отвода и установлено окажется точно там, где нужно.

Нюансы работ на водопроводе под давлением

Для врезки в напорный трубопровод используются электросварные седелки и хомуты с встроенной фрезой. Она находится в специальном герметичном корпусе насадки.

Для сверления пластика ее зачастую достаточно провернуть шестигранным ключом. Но есть и модели под дрель.

Наличие герметичного ответвления с фрезой внутри гарантирует отсутствие брызг воды в момент просверливания находящейся под давлением трубы

В некоторых подобных конструкциях присутствует встроенный вентиль. Тогда после завершения сверления фреза поднимается, кран закрывается, а насадка со сверлом снимается. Вместо нее монтируется отводная труба.

Применение накладок с внутренней фрезой позволяет врезаться в любые водопроводы

Неважно, под давлением они находятся либо нет. Но стоят такие насадки гораздо дороже обычных хомутов и седелок

Они сильно упрощают процесс врезки, но на них придется потратиться. При этом по герметичности получаемого соединения они не превосходят и не уступают стандартным решениям.

Выводы и полезное видео по теме

Нюансов в подсоединении ответвления к пластиковому трубопроводу существует немало. Различаются и виды пластиков, и фитинги по конструкции, и способы врезки.

Чтобы не допустить грубых ошибок, мы рекомендуем вам просмотреть нижеприведенные видео по этой тематике.

Врезка в трубу из ПНД под давлением с помощью седелки с фрезой:

Особенности монтажа электросварной седелки:

Нюансы врезки в полиэтиленовый водопровод:

Врезаться в существующий пластиковый водопровод приходится нечасто. Но иногда нужно менять трубы, устанавливать счетчики воды либо банально подключать дополнительную сантехнику. Для этого есть несколько различных видов фитингов и технологий врезки.

Для любого случая найдется оптимальный вариант, чтобы монтаж можно было осуществить самостоятельно. Перепоручать эти работы профессиональным сантехникам обязательно только в ситуации подсоединения к общему водопроводу, где требуется проходить предварительные согласования.

Допуск на выполнение работ

Разрешение врезаться в трубу требуется обязательно. Без него самовольное подключение считается незаконным, влечет административное наказание – нарушителя штрафуют. Сначала подают в Водоканал документы на владение землей и домом. Вместе с ними предоставляют план участка, копию которого выдает и заверяет центр, зарегистрировавший частное владение. Он необходим, чтобы проверить, не проходят ли по территории подземные коммуникации.

Когда допуск получен, обращаются в санэпидемстанцию. Там документ регистрируют и проверяют, не нарушит ли подключение санитарные нормы. После положительного решения можно заказывать проект. Работу выполнит любая проектная организация, но заверять придется в Водоканале, так что лучше обратиться сразу к его специалистам.

Врезку разрешается выполнять только лицензированным работникам, самостоятельно делать запрещено. Некоторые владельцы участков, имея допуск, игнорируют запрет и подключаются сами. Штраф их не пугает – плата за услуги Водоканала намного больше.

Технология врезки своими руками

Рассмотрим поэтапно процесс подключения к находящемуся под давлением трубопроводу:

Выемка грунта

Выгоднее всего производить врезку в уже существующем колодце – тогда земляные работы ограничатся устройством ведущей до дома траншеи.

Если такой возможности нет, колодец придется строить самостоятельно. На месте будущей врезки необходимо вырыть углубление с размерами в плане 1,5х1,5м и такой глубиной, чтобы дно оказалось на 50 см ниже магистрали.

Поначалу можно применить землеройную технику, но по достижении сигнальной ленты, которая обычно закапывается в 30-ти – 50-ти см над трубой, выемку грунта нужно будет выполнять вручную – с помощью обычной лопаты.

Глубина траншеи между местом врезки и домом должна быть такой, чтобы уложенная на 15-сантиметровую песчаную подушку труба оказалась ниже глубины промерзания грунта. Оптимальная ширина — 50 см. Необходимо предусмотреть возможность дренирования этого участка трубопровода: обычно траншею роют с небольшим уклоном к магистрали, а в колодце сразу после отсечного вентиля устанавливают тройник со сливным краном.

Трубы лучше использовать полиэтиленовые – они дешево стоят, имеют более гладкую, чем стальные, стенку и не боятся коррозии.

Врезка в трубопровод

Для подключения к действующему водопроводу используется специальный разборный хомут – так называемая седелка.

Она состоит из пары полуцилиндров с проушинами для болтов и уплотнителя. К одному из полуцилиндров приварен патрубок с резьбой или фланцем для установки отсечного крана.

На полимерную трубу седелку можно устанавливать без подготовительных операций.

Стальную трубу сначала нужно очистить от краски и обработать наждачной бумагой.

На чугунной трубе по месту сверления необходимо предварительно снять при помощи шлифмашинки верхний слой, который упрочняют путем термообработки (закалки).

Далее на трубу укладывают уплотнитель и устанавливают седелку, стянув обе ее половины болтами.

Остается закрепить на патрубке седелки шаровой кран, ручка которого переведена в положение «открыто», просверлить через него при помощи коронки отверстие в трубе и быстро этот кран закрыть.

Для просверливания чугунной трубы применяется твердосплавная коронка, а для полимерной сгодится любая. На прокол чугунной стенки одной коронки не хватит – обычно инструмент приходится менять 3 или 4 раза.

Чтобы брызнувшая из трубы вода не попала на электродрель, последнюю необходимо закрыть резиновым или картонным экраном.

Устройство колодца (кессона)

В принципе, врезку можно просто засыпать грунтом. Но более правильным решением будет устройство вокруг нее кессона – в дальнейшем это позволит упростить эксплуатацию и обслуживание трубопровода.

Строительство кессона осуществляется в таком порядке:

• Дно выемки опускают еще на 50 – 70 см, после чего на нем устраивают щебеночную или гравийную подушку толщиной 20 см с укладкой поверху листа рубероида.
• Поверх рубероида устраивается бетонная подливка толщиной 100 мм, для армирования которой используется сетка из арматурной 4-х миллиметровой проволоки.
• По истечении 4-х дней (к этому времени бетон набирает 70% прочности) на бетонной плите возводят из фундаментных блоков стенки колодца, обмазывая их снаружи гидроизолирующим составом.
• Сверху колодец накрывается плитой с достаточно широким для проникновения внутрь отверстием, после чего приступают к обратной засыпке выемки.

После испытаний идущую к дому трубу также засыпают. Сначала – песком (примерно на 100 мм), затем – слоем грунта в 20 – 40 см с укладкой поверх него сигнальной пластиковой или металлической ленты. После этого траншею окончательно засыпают.

Готовый кессон

Врезка в чугунный трубопровод

Для того, чтобы просверлить чугунную трубу под давлением, используются хомуты, имеющие специальную конструкцию и биметаллические коронки. При выполнении работ необходимо учитывать такие моменты:

• чугун хрупкий, поэтому работы следует проводить с легким нажатием;
• перед началом сверления поверхность трубы очищается от слоя, который нанесен для предотвращения коррозии;
• недопустим перегрев коронки;
• работы проводятся на малых оборотах.

После удаления уплотненной прослойки на точку врезки монтируется разборная седелка. Место контакта уплотняется резиновыми накладками. Труба просверливается твердосплавной коронкой, которую потребуется менять минимум 3-4 раза в процессе врезки.

Порядок действий по врезке в чугунную трубу водопровода такой:

• раскопать трубу, очистить ее от ржавчины в месте врезания;
• срезать болгаркой верхний слой каленого чугуна;
• смонтировать разборную седелку, для герметизации стыка между арматурой и хомутом положить резиновый уплотнитель;
• прикрепить запорный вентиль к фланцевому отводу, через который будет вводиться коронка (режущий инструмент);
• просверлить чугунную трубу, охлаждая место реза;
• извлечь коронку из вентиля и перекрыть поток воды.

Необходимо также помнить об обеспечении уклона патрубка седелки в направлении дома в 2 градуса.

Для врезки в чугунную трубу нужно применять сверла, предназначенные для работы с металлом

Получение допуска на производство работ

Учитывая важность водопроводной магистрали как объекта обеспечения жизненно важным продуктом, допуск для производства врезки нужно получать в местном управления водоканала. Способ выполнения не важен – с применением сварки, или без нее

Утвержденную копию планировки участка выдает Федеральный центр, регистрирующий земельное владение, а техусловия по подключению формулирует отделение Водоканала. В них должны быть указаны следующие данные:

• место выполнения врезки;
• размер трубы магистрального водопровода;
• данные, которые могут понадобиться при производстве врезки.

Такой документ может быть исполнен в специализированной проектной организации, но это не отменяет его утверждения в водоканале.

Документ на производство врезки зарегистрируется в местном отделении санэпидстанции. Набор документом, представляемых в СЭС, сопровождается заявлением о необходимости подключения к центральной водопроводной сети.

Учитывая всевозможные ограничения, очевидно, что экономия средств за счет приложения собственных усилий, возможна только при выполнении земляных работ. Остальное может выполняться только специалистами при наличии специальных допусков.

Подключение в водопровод под напором запрещена при следующих условиях:

• трубопровод выполнен из трубы большого диаметра;
• при отсутствии подключения к центральной схеме канализационных стоков;
• если при врезке не предусмотрена установка приборов учета расхода воды.

Элементы для организации отводов

Врезка в полиэтиленовый трубопровод осуществляется посредством следующих приспособлений:

• Седельная муфта для вырезки холодным методом.
• Различные вентили, позволяющие выполнять врезку под давлением.
• Накладной уход.
• Седелка фланцевая.
• Муфта седловая полиэтиленовая электросварная под пайку.

Вентиль для врезки под давлением — это специальная деталь, которой отведено выполнение следующих функций:

• Отводы для монтажа различных ответвлений трубопровода.
• Запорная арматура, перекрывающая или регулирующая движение рабочей среды.

Накладной уход может использоваться только на перекрытых каналах. Фиксация механизма на трубе осуществляется посредством позиционирующего ремня. Патрубки накладки такого элемента не имеют. Детали подобного вида выпускаются разного диаметрального сечения, при этом у деталей первого типа он может находиться в пределах от 5 до 31,5 см, а у вторых — от 31,5 до 120 см.
