Вальцовка труб: определение, назначение, специфика технологии, инструменты

Развальцовка и ее подробности

Зачастую основное тело в тормозной трубке остается целым, но структура ее 6-гранной головки разрушена. Могут быть и другие варианты: коксование резьбовых соединений в результате попадания на них жидкости, засорение их и т.д. В таких ситуациях, если позволяет длина, можно просто обрезать дефектную часть. Но лучше заменить трубку полностью, если собрались осуществить подобный ремонт. Помимо развальцовочного станка будут нужны клещи, труборез, штуцер и дрель. Из материалов – немного ацетона.

Труборезом отрезается нужный кусок трубки;

Она зажимается держателем таким образом, чтобы край выступал за него миллиметров на 5-6;
Вместо конуса ставится штамп, соответствующий по сечению трубке (и отверстий в держателе, и штампов в приспособлении для развальцовки от 5 до 8, так что нужный размер подобрать несложно);
Внутренняя кромка трубки зачищается чем-нибудь острым, вполне подойдет и обычный нож;
Торец немного подрихтовывается напильником;
Надевается штуцер – именно в этот момент, поскольку позже его уже будет не натянуть. Резьба гайки должна быть направлена к концу трубки, не к ее телу;
Штамп вкручивается с расплющиванием конца трубки. Тут главное не перестараться и не проплющить слишком глубоко;
Следующий шаг не обязателен – евростандарт крепления выдержан. Однако американский стандарт, называемый еще двойным конусом, считается более надежным. Если вы стремитесь к прочности, приступайте. Штамп снимается; вместо него ставится конус. Его нужно вкручивать постепенно, аккуратно и без перекосов;
Результатом должна стать окольцованная гайкой трубка с плавным грибком-держателем на конце, если вы остановились на пункте 7, или углублением в шляпке, если вы пошли дальше;
Готовая трубка устанавливается вместо вышедшей из строя, в систему заливается тормозная жидкость, затем прогоняется по ней. Автомобиль и система проверяются на отсутствие вышеописанных признаков неполадок.

Профильные изделия

Изделия из профиля изготавливают в последовательности таких действий:

Штрипсы –заготовки из стали плоской формы, нарезают узенькими полосками.
Полоски сваривают встык, чтоб образовалась бесконечная лента, которая наматывается сверху на барабан.
Когда лента необходима, ее спускают на станок и сворачивают в круглые заготовки.
Край варится, в большинстве случаев при помощи индукционного тока.
Вальцовочная машина придает ту форму, которая нужна. Механические вальцы могут сделать любую форму, хоть и профиль человека при желании.

Вальцевание труб круглой формы также возможно. Такие процессы обходят дешево и легко выполняются.

Если вами используется самодельная профильная труба при постройке системы водопровода, то лучше не переусердствовать при нагревании. Возьмите обыкновенную лампу для паяния или трансформаторную сварку.

Область применения

Процесс вальцевания листового металла представляет собой способ деформации, который производят непрофилированным вращающимся инструментом. Это операция холодной штамповки, при которой металл обретает форму конуса. После обработки таким способом структура заготовки становится плотнее, улучшаются ее основные свойства.

Деформацию металла применяют во многих случаях и для разных материалов. Например, вальцевание является подготовительным этапом для штамповки готового изделия. Эта же технология используется для первичной переработки заготовок.

Такой процедуре может подвергаться не только листовой металл, но и трубы, прутки и другие профили, изделия из резиновых смесей и пластмасс

Важно, чтобы материал был в необходимой мере пластичным

Вальцовку металла часто применяют для уплотнения, сдавливания и плющения заготовок, для придания им равномерного лоска и толщины. Процесс может протекать и в холодном состоянии, и в нагретом. Возможно нагревание валков и изменение скорости прохождения заготовки.

Сегодня вальцовкой металла занимаются не только на производстве, но и в домашних условиях, для чего используют специальный одноименный инструмент. На предприятиях это большие станки с электро- и гидроприводами. Для ремонтных мастерских более подходят простые конструкции, часто изготовленные своими руками.

Технологический процесс деформации металла данным способом состоит из нескольких этапов:

Подготовка оборудования — вальцов.
Прокатка бруска или листа.
Промежуточный отжиг.
Обработка заусениц и трещин.
Завершающий отжиг и прокатка.

Отсутствие заусениц и трещин — одно из главных условий качественного вальцевания. Такие дефекты могут появиться в случае чрезмерно сильного обжима валками бруска либо от неравномерного напряжения и отжига. Выявляют дефекты и устраняют их на четвертом этапе работы после промежуточного отжига. Если этого не сделать и продолжить прокатку, то трещины будут увеличиваться.

Устраняют брак затиранием трещин надфилем и отпиливанием, откусыванием заусениц. Затем, чтобы снять с металла напряжение, заготовку отжигают и продолжают прокатку металла. Образовавшиеся углубления выравниваются.

Стоимость услуг

Толщина листа	D=500 руб. с НДС	D=1000 руб. с НДС	D=1500 руб. с НД	D=2000 руб. с НДС	D=2500 руб. с НДС	D=3000 руб. с НДС
4 мм	3 325,00	5 500,00	8 200,00	10 450,00	13 437,50	15 850,00
5 мм	3 914,00	6 640,00	10 024,00	13 844,00	15 274,00	20 612,00
6 мм	3 903,00	8 780,00	12 816,00	15 238,00	19 110,50	24 308,00
8 мм	6 650,00	11 000,00	16 432,00	30 900,00	25 844,50	33 766,00
10 мм	6 828,00	12 280,00	20 048,00	25 688,00	30 548,00	39 224,00
12 мм	8 006,00	13 560,00	21 664,00	28 476,00	34 251,50	44 682,00
14 мм	9 153,00	15 780,00	25 280,00	33 138,00	39 955,00	52 140,00
16 мм	10 331,00	18 060,00	28 896,00	37 926,00	45 658,50	59 598,00
20 мм	13 656,00	22 560,00	36 160,00	47 376,00	57 096,00	74 580,00
25 мм	15 601,00	28 260,00	45 184,00	59 346,00	71 370,00	93 192,00
30 мм	18 515,00	33 900,00	54 208,00	71 190,00	85 644,00	111 804,00
35 мм	25 343,00	45 120,00	72 288,00	94 752,00	114 192,00	149 094,00

Самостоятельная развальцовка

В промышленных условиях для развальцовки труб используются специальные высокопрочные валы, при этом профиль оконечности труб формируется в результате многократной их прокатки. Такой вальцовочный станок позволяет выполнить деформацию максимально точно и равномерно.

При самостоятельно развальцовке обычно используют наборы, которые можно приобрести через интернет или в специализированных магазинах. Такой комплект включает в себя труборез, зажим, а также штампы с отверстиями разных диаметров (с метрическим или дюймовым обозначением размеров) для развальцовки с применением конусного винта.

Многие автовладельцы, чтобы в домашних условиях развальцевать тормозную трубку, используют более примитивный способ, не требующий приобретения вышеописанного приспособления – коническую болванку с нужным углом. Если трубка изготовлена из меди (такие сейчас встретишь не часто – производители в целях экономии массово переходят на металл), она обладает достаточной пластичностью для выполнения такой операции своими силами. Но от вас потребуется не просто сила, а точно дозированные усилия при натяжке кончика медной трубки на конус. Любой перекос при ударе – и результат может оказаться неудовлетворительным: от разрыва вальцуемой поверхности в месте, на которое пришёлся более сильный удар, до замятия слишком истончённой при такой обработке поверхности. Так что данный способ вряд ли можно рекомендовать в качестве приемлемого – к нему следует прибегать только в случае крайней необходимости.

Гораздо более предсказуемые результаты получаются при использовании экспандера. Здесь также нужно будет применять физическую силу, но сам процесс упрощается, поскольку натяжка трубы на одну из сменных насадок осуществляется с помощью вращающейся рукоятки.

Экспандер для труб

Экспандер позволяет развальцевать трубку до нужного диаметра достаточно быстро, всего за один подход, однако и здесь стопроцентный результат не гарантирован. Главный залог успеха – качество самой трубки. Если оно плохое, то есть стенки не идеально ровные (имеют разную толщину на определенном участке, подвергающимся обработке), то и в этом случае тонкие стенки растянутся больше, толстые – меньше, и в результате развальцовка получится не идеальной. Попытки «дожать» соединение могут закончиться плачевно – его поломкой или смятием.

Классический инструмент для развальцовки тормозных трубок представляет собой комплект валиков, произведённых из твёрдосплавных материалов. Валики прокатываются по поверхности обрабатываемой трубы, каждый раз с всё большим усилием. В результате развальцовка производится плавно, а все те неприятности, которые характерны для более примитивных инструментов, здесь невозможны. Каждый новый оборот валики увеличивают диаметр заготовки на минимальную величину, и такая постепенная растяжка переносится металлом очень хорошо.

Подобный метод применим даже в отношении неидеальной заготовки, поскольку при наличии участков с более толстыми стенками они раскатываются до требуемой величины, при этом поверхность трубки становится ровной и гладкой, без каких-либо дефектов и шероховатостей.

Ещё один распространённый метод развальцовки – использование твёрдотельного конуса, который вдавливается с определённым усилием в трубку, предварительно укреплённую в тисках

Качество такого способа сравнимо с использованием валов, но здесь важно остановиться именно на той глубине вжатия, которая соответствует нужному диаметру развальцовки

Безусловно, идеальным решением было бы приобретение готового станка заводского изготовления. Но если вы относитесь к категории умельцев, старающихся всё сделать самостоятельно, в том числе и редко используемые инструменты, развальцеватель для медных трубок тоже можно изготовить в домашних условиях. Без этого инструмента обеспечить надёжное соединение тормозных трубок не получится.

Набор для развальцовки и резки трубок

Главное условие – металлические заготовки должны быть прочными, это позволит использовать приспособление на протяжении десятилетий. Конструкция такого развальцовщика довольно проста – она представляет собой станину, изготовленную из двух равных по размерам уголков.

Нам потребуются следующие инструменты и материалы:

сверлильный станок;
станок для заточки;
болгарка;
уголки (100 х 32 х 5 мм., 2 шт.);
оправки (можно изготовить самостоятельно или попросить выточить у знакомого токаря);
болты М8 (2 шт.).

Что это такое и для чего необходима развальцовка

Развальцовка – радиальное равномерное расширение стенок медной трубы. При развальцовке может производиться конусное расширение только конца трубы или расширение достаточно длинного участка, при котором образуется гильза – участок большего диаметра.

Необходимость в такой деформации в домашних условиях возникает:

При монтаже систем кондиционирования.
При ремонте холодильников, теплообменников, автомобилей, бытовой техники, тепловых насосов.
При монтаже систем отопления и водоснабжения.

При монтаже с помощью сварки (пайки) концы медных труб развальцовывают в виде муфты, вставляют в трубу исходного диаметра и сваривают. Развальцовку используют реже, чем пайку с помощью фитингов, так как этот метод немного менее надежен, но иногда фитингов может не хватать или не быть под рукой при ремонтных работах.

Необходимость в развальцовке возникает, если под рукой нет нужных фитингов, нет возможности приобрести медную трубку нужного диаметра либо требуется очень точная подгонка размера трубки по внутреннему сечению. Практически развальцовку применяют при монтаже климатической техники, в автомобилях и при срочных ремонтных работах, когда используют имеющиеся в хозяйстве медные трубки.

Это интересно: Сверлильный станок на магнитной подошве: виды и особенности магнитных станков

Развальцовка и вальцовка

Прежде всего, следует понимать, что развальцовка труб не может называться вальцовкой, так как суть у этих технологических операций совершенно разная.

Вальцовка, для выполнения которой используется специальный вальцеватель (станок, оснащенный рабочими валками), – это технологическая операция, в процессе которой осуществляется деформирование листового проката или металлической трубы в радиальном направлении. При помощи такой операции, в частности, из листового металла формируют изделия цилиндрической или конической формы, а также изготавливают из круглого трубопроката изделия с другой формой поперечного сечения.
Инструмент для развальцовки не содержит в своей конструкции рабочих валков, а суть самой процедуры заключается в том, что пластической деформации подвергается только конец трубы, при этом его внутренний и наружный диаметры увеличиваются до требуемых параметров. Необходимость в выполнении такой операции чаще всего возникает в тех случаях, когда два отрезка трубы требуется надежно соединить между собой.

Разновидности развальцовки трубок

Чтобы получить надежное и герметичное соединение двух труб, используют различные методы – пайку, применение накидных муфт и других фитинговых элементов и т.д. В некоторых из таких случаев (в частности, при пайке и использовании накидных муфт) концы трубных изделий необходимо расширить. Для выполнения этой процедуры и требуется развальцовщик.

Многие домашние мастера под развальцовкой подразумевают и другие технологические операции, целью которых также является пластическая деформация отдельного участка трубного изделия. Сюда можно отнести, например, завальцовку и гибку.

Завальцовка – процедура, подразумевающая не расширение, а сужение края трубы. При этом используется метод простого обжатия, для чего применяют обычные клещи или миниатюрные вальцы. Необходимость в выполнении такой операции возникает в тех случаях, когда на конце трубы надо нарезать резьбу, используя для этого ручной инструмент.
Гибка – технологическая операция, для выполнения которой используются специальные устройства с рабочими вальцами и которую часто также называют развальцовкой, хотя это в корне неправильно. Целью гибки, которой могут подвергаться как мягкие медные трубки, так и трубопрокат из стали и других металлов, является не расширение, а изгиб отдельной части изделия под требуемым углом.

Развальцовка трубок в процессе установки кондиционера

Развальцовка с целью увеличения сечения трубы

При монтаже сборных конструкций очень часто требуется достичь прочного соединения двух соседних фрагментов труб с разным диаметром. Чтобы плотно и без зазоров вставить одну трубу в другую, нужно либо расширить конец одного трубного отрезка, либо сузить конец другого. В вальцевании это называется «раздача торца наружу» и «торцевой обжим»

После такой обработки изделий качество состыковки приближается к идеальному, что особенно важно при изготовлении котельного оборудования и трубопроводов различного назначения

Еще одно широко распространенное применение развальцовки — это установка кондиционера, при которой приходиться сочленять одну медную трубу с другой без пайки, а затем присоединять полученную сборную конструкцию к внутреннему и внешнему блокам кондиционера. Для этого надо расширить конец одной трубы в виде «юбки». При подключении к кондиционеру перед развальцовкой на трубу надевают гайку, которую затягивают с юбочной частью к приемнику блока. Это можно сделать с применением инструмента для ручной вальцовки. Сам инструмент также принято называть «вальцовкой».

Простейшие инструменты–вальцовки состоят из струбцины со стандартными отверстиями для зажима трубы и упора в виде конуса, который при ввинчивании расширяет конец трубы, создавая так называемую «юбку». Существует несколько типов ручных вальцовок для труб из меди:

вальцовка с конусом без эксцентрики и струбциной с одним универсальным держателем под все типоразмеры труб и без трещотки;
вальцовка без трещотки и конусом без эксцентрики и струбциной с набором отверстий под стандартные сечения трубы;
вальцовка с конусом–эксцентриком, с трещоткой и струбциной с набором отверстий под стандартные сечения труб.

Наилучший результат производит реверсивная вальцовка труб с эксцентричным конусом и трещоточным механизмом (рис. 3).

Конус такой вальцовки устанавливается эксцентрично и действует по принципу валка, распределяя давление при прокатке равномерно по всей плоскости материала, давая на выходе практически зеркальную поверхность. Это позволяет по максимуму пригнать развальцованный фрагмент к отверстию штуцера или соединительной гайки, обеспечивая наивысшее качество соединения.

Стоит отметить, что благодаря эксцентричному конусу и наличию трещотки снижаются затраты на усилие при вальцовке, что облегчает и ускоряет работу мастера. Такой инструмент для обработки труб из меди рассчитан на диаметры 4–22 мм (или в дюймовом исчислении — от 3/16 до 3/4 дюйма). Применение этого устройства возможно и для тонкостенных алюминиевых и стальных труб, которые можно увидеть в спортинвентаре, в мебельных конструкциях и т. д.

С помощью еще одного приспособления (экстендера) можно расширить диаметр в одно действие. Это рычажный инструмент со сменными расширительными насадками различного диаметра (рис. 4). Это как патрон у дрели, только лапки такой головки расширяются, а не сжимаются. Усилие создается с помощью рычагов со значительным плечом.

Развальцовка широко используется в качестве способа сочленения труб с решетками теплообменных устройств, обеспечивая высокую прочность и герметичность соединений.

Инструмент, применяемый для этой операции, представляет собой полноценные вальцы — конусообразные валики, которые, катаясь по внутренней плоскости заготовки, проход за проходом, увеличивают ее сечение (рис. 5).

Приводом служат реверсивные машины. В них контроль крутящего момента автоматизирован, чтобы обеспечить стабильность качества соединений. Глубина вальцевания может быть фиксированной или регулируемой, в зависимости от исполнения вальцовки.

Как развальцевать медную трубку в домашних условиях

При монтаже медных систем трубопроводов нередко возникает необходимость расширить обрезанный конец трубы – для монтажа систем климат-контроля или пайки трубопроводов отопления и водоснабжения.

Приветствую нашего уважаемого читателя и предлагаю статью о том, что представляет собой развальцовка медных трубок, в каких ситуациях она применяется и как ее выполнить своими руками.

Что это такое и для чего необходима развальцовка

Необходимость в такой деформации в домашних условиях возникает:

При монтаже систем кондиционирования.
При ремонте холодильников, теплообменников, автомобилей, бытовой техники, тепловых насосов.
При монтаже систем отопления и водоснабжения.

Стадии развальцовки

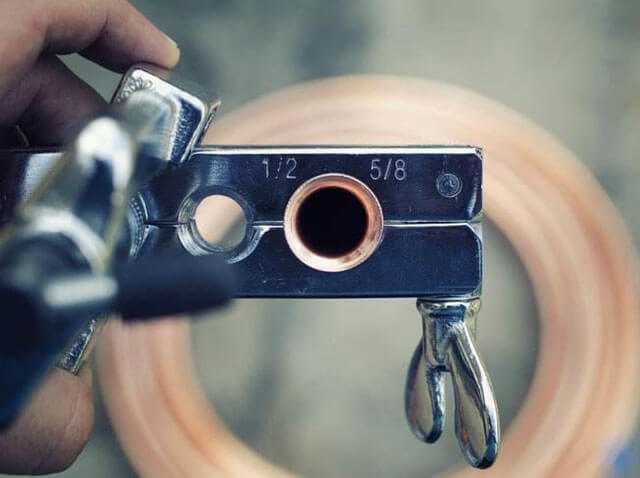

Для получения качественного конуса или муфты-расширения на конце трубы необходимо соблюдать правильный порядок работ.

Развальцовка как процесс деформации концов медных труб включает следующие этапы:

Отрезать трубную заготовку. Медь – очень мягкий материал, поэтому необходимо использовать качественный труборез, предназначенный для мягких труб из цветных металлов.
После порезки даже качественным труборезом медная труба заминается, и ее внутренний диаметр уменьшается. Поэтому с помощью специального приспособления – риммера – с внутренней части заготовки снимается фаска, форма восстанавливается.

Зачистить торец трубки от заусенцев, очистить от медной стружки, пыли, грязи, смазки.
Заготовку вставляют в развальцовщик и вращают ее до получения небольшого раструба с углом стенки 45° к оси трубы.
Вынимают изделие, примеряют, годится ли оно по размеру для дальнейшего монтажа с накидной гайкой. Если диаметр раструба недостаточен, то операцию развальцовки повторяют. Недостаточный раструб при монтаже образует ненадежное соединение: утечка воды – это неприятно, утечка хладагента – опасно, так как он состоит из ядовитых фтороуглеродов.
Затем используют трубу по назначению.

Все тонкости развальцовки медной трубки можно увидеть на видео.

Инструменты и приспособления для вальцевания

Для качественного расширения концов труб применяют специальный инструмент – механический либо с электроприводом. Использование конусов или шаблонов и ручное расширение используют только для ручной вальцовки единичных труб. Если вам предстоит провести систему отопления или водопровод, имеет смысл приобрести механический развальцовщик.

Экспандер

Экспандер – простой вальцеватель с несколькими насадками-шаблонами для обработки труб разных размеров.

Растягивает концы трубок достаточно быстро, усилие прилагается при помощи рычага, и больших физических усилий развальцовка не требует.

Качество развальцованных изделий не идеально – скорее всего, деформация будет неоднородной, растянутся более тонкие участки стенок, и раструб будет иметь разную толщину. Возможно возникновение трещин и разрывов.

Конусный развальцовщик

Конусный инструмент – один из самых простых, обеспечивает приемлемое качество медного раструба, но хуже, чем у других видов механических развальцовщиков.

Труба фиксируется в тисках, конус вдавливается в заготовку несколько раз, каждый раз на большую глубину, затем извлекается – и так, пока не получится раструб нужной величины.

Применяют такое приспособление достаточно часто из-за его дешевизны и простоты.

Механический развальцовщик

Лучшее качество вальцовки обеспечивает развальцовщик, у которого обработка трубы производится несколькими валиками из легированных инструментальных сталей. Инструмент комплектуется набором валиков для нескольких диаметров труб.

Технология

Как и любая другая технологическая операция, вальцевание имеет свои ГОСТы и ОСТы, регулирующие и регламентирующие процесс и его параметры, например: контроль герметичности, калибровку, допуски на толщину стенок трубы. Также на предприятиях имеются собственные СТО для этих целей. Представим краткий список данных документов.

ГОСТ 13954-74 (переиздан в январе 1988 г. с Изменениями №1, 2). Концы труб, развальцованные для соединений трубопроводов по наружному конусу. Конструкция и размеры.
ГОСТ Р 55601-2013. Аппараты теплообменные и аппараты воздушного охлаждения. Крепление труб в трубных решетках.
ГОСТ 28941.12-91. Соединения трубопроводов с развальцовкой трубы. Концы труб развальцованные.
ОСТ 26-02-1015-85. Отраслевой стандарт. Крепление труб в трубных решетках. Министерство химического и нефтяного машиностроения.
СТО 002203680014-2009. Крепление труб в трубных решетках кожухотрубчатых теплообменных аппаратов и АВО.

Вальцовка листового металла — цена

Цены на вальцовку листа и вальцовочные работы во многом зависят от того, какой металл необходимо обработать. Это может быть сталь различных марок, алюминий, медь, дюралюминий, латунь, бронза и прочие металлы, которые могут быть подвержены вальцовке. В стоимость работ закладывается и амортизационные расходы на станки: чем выше их стоимость, тем выше цена на конечные работы. Цены на такие виды работ также зависят от толщины листового проката и марки металла.

В основном цена стартует от 8 долларов США за один погонный метр готовой продукции. На более объемные работы цена, как правило, договорная, в зависимости от сложности процесса вальцевания.

Инструменты и приспособления

Для развальцовки трубок в зависимости от материала их изготовления могут быть использованы различные приспособления. Если необходим развальцовщик для обработки трубок из меди, то для этого вполне подойдет и самодельное устройство для развальцовки трубок.

В случае развальцовки медных трубок своими руками требуется не столько сила воздействия, сколько аккуратность. Формируемая при выполнении такой процедуры воронка на конце медной трубы должна быть без дефектов, перекосов и сколов.

Разновидности ручных приспособлений для развальцовки

Для выполнения развальцовки может использоваться и изготовленный своими руками инструмент. Перечислим приспособления, требующиеся в таких случаях чаще всего:

устройство, конструкция которого состоит из двух частей – фиксатора, которым обеспечивается удерживание трубки определенного диаметра, а также конуса, соединенного с винтом (фиксатор представляет собой металлическую пластину, в которой выполнены отверстия различного диаметра);
экстендер – это устройство рычажного типа, рабочим органом которого является регулируемая расширительная головка для обработки труб различного диаметра (разводные лапки такого устройства, которое фиксируется в определенном положении, воздействуют на внутренние стенки трубы, растягивая их).

Преимущества технологии

Гибку изделий можно выполнить в домашних условиях, но для этого не рекомендуется использовать кустарные методы при помощи болванки. Это может привести к негативным последствиям:

тонкая труба, нержавеющая или профильная, легко мнется. Неправильно деформированный отрезок невозможно восстановить;
нержавеющая или другая труба получает риск разрыва в тех местах, на которые припадает усилие растяжения стенок;
неоднородная, неравномерная деформация понижает эксплуатационные характеристики изделия. Оно быстрее выходит из строя.

Применяя специальный набор, мастер получает следующие преимущества:

Исключается риск разрыва, благодаря постепенной, равномерной деформации изделия.
Сохраняется одинаковая толщина стенок трубы на всей площади деформации. Даже изделия с бракованными стенками разной толщины удается равномерно развальцевать своими руками.
Вальцовка для медных труб позволяет добиться ровной, гладкой поверхности. Нержавеющая труба также получает ровную структуру.

Развальцовочный станок

В набор мастера зачастую входит развальцовочный станок. Суть его работы заключается во вращении конуса. С его помощью удается выполнить мягкую деформацию детали.

Резка развальцованной трубы

Станок демонстрирует следующий принцип действия:

В начале работ трубный отрезок закрепляется в зажимной паре. На ее поверхность наносится незначительное количество смазки.
Вращение конуса осуществляется под углом 37˚ вокруг оси центра. Деформация проводится до тех пор, пока изделие не приобретет требуемой формы.
После производится отбортовка при помощи конуса под углом 90˚.

Такого действия станок может отличаться:

автоматизированным принципом работы;
сенсорным управлением;
электроникой, направленной на регулировку хода конуса.

Эксцентриковый инструмент для развальцовки

Набор для вальцовки, содержащий эксцентриковый инструмент, также направлен на деформацию трубного отрезка за счет вращательных движений конуса.

Преимущество применения устройства – поступательное, плавное и равномерное расширение стенок трубы.

Среди достоинств применения такого прибора выделяют:

исключается возможность разрыва изделия в местах видоизменения отрезка;
мастер получает изделие с равномерной толщиной стенок;
ровная и гладкая поверхность позволяет получить максимальное прочное соединение на стыке;
набор позволяет быстро деформировать трубу и продолжить монтаж системы.

Эксцентриковый набор дает возможность выполнить вальцовку под углом в 45˚. Ему поддается нержавеющая или медная труба диаметром от 6 до 18 мм. Устройство характеризуется мобильностью, поэтому пригодно для домашнего применения.

Этапы и правила выполнения развальцовки

Чтобы на выходе получить изделие пригодное для монтажа трубопровода, стоит придерживаться следующих этапов вальцовки:

зачистить конец отрезка и одеть на него специальную муфту;
вставить его в устройство и закрутить винт так, чтобы кромка заняла положение 45˚;
вынуть из устройства конец отрезка и подвести муфту, чтобы получить стык двух кусков труб.

В случае отсутствия опыта в вальцевании, рекомендуется использовать отрезок с запасом в 2,5 см. в случае неудачи испорченный кусок можно отрезать и выполнить попытку еще раз.

Помимо муфт может также использоваться пайка. Принцип ее применения такой же, хотя последовательность действий может несколько отличаться:

Очистить край трубы с помощью щетки.
Установить отрезок в устройство и расширить его до размера диаметра трубы, в которую планируется вставить изделие. Зазор не должен превышать 0,124 мм.
Нанести на внутренний отрезок флюс. Его установка осуществляется на глубину равную диаметру трубы.
Нагреть место стыка с помощью горелки пока не начнет плавиться припой.
Заполнить припоем зазоры на стыке.

После выполнения соединения, необходимо поместить отрезок на горизонтальную поверхность и оставить до остывания.

Как выполнить развальцовку трубок

Вам необходимо поменять стальную или медную трубку в вашем автомобиле, а специализированный инструмент для развальцовки отсутствует, причем идея найти его или купить связана с определенными трудностями. Вот тут и пригодиться совет, как развальцевать трубку своими руками.

Для начала берем два небольших деревянных бруска, подобрав размеры и толщину так, чтобы можно было зажать их в обычных тисках.
Зажимаем выбранные бруски в тисках и по центру шва их соединения сверлим сквозное отверстие диаметром той самой стальной или медной трубки, которую вам надо развальцевать.
Далее, с одной стороны отверстия сверлом большего диаметра высверливаем небольшое конусообразное углубление. Все основание готово.
Закрепляем трубку в изготовленном основании из двух деревянных брусков и прочно зажимаем всю конструкцию в тисках. Трубка должна возвышаться на один-два миллиметра над поверхностью брусков.
Берем стальной шарик от подшипника диаметром примерно в полтора-два раза большим, чем у трубки и не очень сильными ударами молотка начинаем процесс развальцовки. Если трубка начнет проскальзывать в деревянном основании, то, по необходимости, обматываем ее тонкой наждачной бумагой.

Если вы знаете свой способ развальцовки или у вас есть особый опыт в этом деле, поделитесь им в блоке комментариев.

Производство трубной продукции

Благодаря вальцовке труб можно получить изделия:

электросварные;
бесшовные.

В первом случае из плоских листов, которые называют штрипсами, формируют заготовки круглой формы. После этого их сваривают с помощью индукционных токов и отправляют в вальцы. Когда происходит вальцовка трубок, будущие изделия после выравнивания становятся идеально круглыми в сечении и их потом калибруют относительно диаметра.

При производстве бесшовных труб основной технологической операцией является вальцевание. Их изготавливают из круглых заготовок, получаемых в результате литья или прессования разогретого металла. Начиная с момента попадания заготовки на стан, она подвергается обработке несколькими вальцами: ее вытягивают и утончают, далее у нее формируют стенки требуемой толщины. В завершении процесса продукцию калибруют.
