Что это такое труба хпвх, обзор труб из хпвх, виды и область их применения

Применение труб ХПВХ

Система труб ХПВХ

Трубы из ХПВХ монтируют путем склеивания. Данный способ основывается на использовании химической диффузии, при которой поверхностный слой трубы проникает в слой поверхности фитинга, образуя монолитное соединения.

Данный способ обладает рядом преимуществ:

Легкость и простота монтажа, позволяющие выполнять работы даже при затрудненном доступе к месту монтажа;
Быстрота и низкая стоимость выполнения работ;
Низкие трудозатраты;
Отсутствие затрат, связанных с потреблением электроэнергии;
Отсутствие затрат на применение сварочного оборудования.

Кроме того, перечисленные особенности данного метода монтажа обеспечивают и повышенную надежность системы в силу ряда факторов, например:

Строго соблюдается соосность;
Отсутствуют наплывы, характерные для сварных соединений и снижающие гидравлические показатели системы и т.д.

Пожарная безопасность

Использование пластиковых материалов для инженерных систем требует также уделять должное внимание такому важному фактору, как пожаробезопасность. Большинство применяемых сегодня пластиков обладает повышенной горючестью, причем при горении довольно часто образуются также горячие капли, повышающие пожароопасность материала

Большинство применяемых сегодня пластиков обладает повышенной горючестью, причем при горении довольно часто образуются также горячие капли, повышающие пожароопасность материала.

Поливинилхлорид хлорированный изначально имеет противопожарные свойства, поскольку в его состав входит менее 30% углеводородного сырья, а 70% представляет собой сырье неорганическое в виде поваренной соли, что и определяет такие свойства материала, как:

Кислородный индекс составляет 60 (самозатухающий материал);
Низкое образование дыма;
Низкая токсичность во время горения.

Примеры использования

Трубы из ХПВХ

Трубы из ХПВХ достаточно широко применяются по всему миру, например в странах Северной и Южной Америки, Африки и Азии, в Индии и на Ближнем Востоке применяются системы отопления и холодного и горячего водоснабжения.

В США ХПВХ занимает почти 50% рынка водоснабжения, поскольку благодаря хорошим противопожарным качествам такие системы используют не только в типовом и массовом строительстве, но и при строительстве уникальных объектов, например:

Диснейленд (Гонконг);
Аэропорт в Пекине;
В Лондоне – Музей Мадам Тюссо и Оперный Королевский дворец;
Целый ряд объектов Олимпиады-2008 и т.д.

Подводя итог, можно сказать, что трубы хпвх являются очень привлекательным материалом для монтажа водопровода или отопления не только благодаря качеству и надежности, но и простоте монтажа и эстетичному внешнему виду, а также – противопожарным характеристикам.

Сфера применения

Применение трубных материалов в быту и промышленности не ограничивается прокладкой коммуникаций. Однако основными сферами использования остаются трубопроводы для подачи питьевой воды, водоотведения, защиты электрических проводов и коммуникаций связи.

Трубы ПВХ электротехнические

Гофра для прокладки электрических проводов это удобный, недорогой, пожаробезопасный изолятор, который используют для разводки электросетей в индивидуальном и промышленном строительстве. ПВХ гофру прокладывают внутри помещений открытым способом, поверх стен (крепление к стенам на клипсах) или замуровывают каналы в бетон (скрытая проводка).

Гибкие материалы легко монтировать. Они выполняют две функции:

служат для проводов изолятором от внешних повреждений;
выполняют функцию противопожарной защиты, поскольку не поддерживают горение в случае возгорания проводки.

Рекомендуем ознакомиться: Какие пластиковые трубы подходят для газа?

Гофрированные трубы отличаются по диаметру (диапазон варьируется от 16 до 50 мм) в зависимости от мощности прокладываемых проводов. Так 32 диаметр используют для изоляции проводки между электрощитами, 25 — для разводки к распредкоробкам, меньшие — к розеткам и выключателям. Гофра 16-20 мм в диаметре используется также для прокладки коммуникационных сетей (интернет, телефон). В продаже бухтами по 20, 50 и 100 м или погонным метром.

Для прокладки электрических коммуникаций в офисных, промышленных зданиях используют жесткие ПВХ трубы. Они продаются сегментами по 2-6 м.

Водоснабжение

Для монтажа водопроводных сетей используют НПВХ трубы, которые устойчивы к давлению при централизованной подаче воды. Эти трубные материалы обладают высокой химической устойчивостью и антибактериальными свойствами, что вкупе с гладкостенностью, делает их не просто экологически чистыми и безопасными, но и рекомендуемыми.

НПВХ трубы для систем водоснабжения светлого серого цвета. Монтаж осуществляется в раструб, без применения резьбовых соединений или на клей. Наружные коммуникации нуждаются в утеплении.

Монтаж напорных водопроводов осуществляют при помощи специального клея, в раструб на фитинги. Для этого нужно:

трубу отрезать перпендикулярно направляющей оси;
снять фаску;
промазать срез специальным очистителем, который предварительно размягчает материал;
промазать клеем трубу и фитинг, соединить физическим усилием, вставляя трубу до упора;
прокрутить трубу на четверть оборота для лучшего распределения клеевой основы;
результатом манипуляций будет ровный валик клеевой массы на границе фитинга, который удаляют чистой ветошью.

К недостаткам ПВХ изделий относят их сложную утилизацию, поскольку при недостаточной температуре горения этот материал выделяет ядовитые вещества.

Канализация

Канализационные трубы НПВХ для внешней прокладки отличает яркая оранжевая окраска. Это изделия из непластифицированного поливинилхлорида, которые отличаются устойчивостью к механическим нагрузкам. Различают напорные и безнапорные материалы. Для канализации, отведения атмосферных вод с участка в основном используют безнапорные разновидности.

Производители предлагают гофрированные и гладкие канализационные ПВХ изделия. Гофрированные изготавливают с двойной стенкой (внутри гладкая труба) и простые, внутренняя стенка которых также гофрированная. Гофра здесь используется с целью повышения устойчивости к механическим нагрузкам.

Монтаж канализационных труб осуществляют в раструб. Для внутренней прокладки используют трубы серого цвета диаметром 50-110 мм. Внешняя труба может быть от 110 до 250 мм в диаметре. Сегменты готовых изделий в продаже варьируются от 50 см до 8 метров.

Рекомендуем ознакомиться: Труба медная для системы отопления

При монтаже водоотведения следует помнить о необходимом уклоне в 2 градуса. Меньший угол наклона может стать причиной застоя воды и перемерзания системы. При большем поток идет с такой скоростью, что не успевает увлекать тяжелые частицы механических примесей (например, песок), что способствует образованию засоров.

Трубопроводы из хлорированного поливинилхлорида (ХПВХ)

Техническая информацияЧто такое ХПВХ

Хлористый поливинилхлорид представляет собой результат реакции хлорирования гомополимера поливинилхлорида. Хлор и ПВХ вступают в реакцию по свободнорадикальному механизму. Реакция инициируется посредством воздействия ультрафиолета или тепловой энергии.

Приготовленный таким способом ХПВХ может быть структурно изменен в зависимости от способа хлорирования, эксплуатационных условий и количества вступившего в реакцию хлора. Его содержание может меняться от 56,7 % до 74 %, однако обычно используется термопластик с содержанием 63-69 % Cl. Увеличение содержания хлора значительно повышает уровень максимальной температуры эксплуатации, а также рабочего давления.

Инструкция по проектированию и монтажу трубопроводов из ХПВХ (PDF, 861 Кб)

Проверено временем

Американская компания Lubrizol oбecneчивает более 62 процентов потребности мирового рынка в системах из ХПВХ. В различных странах мира создано более полутора десятков заводов компании, сеть которых активно развивается. Производства созданы в США Германии, Англии, Италии, Индии, Польше. Востребованность таких систем коммуникаций объясняется тем, что они отвечают главным требованиям, предъявляемым к материалам нового поколения: надежность, экологическая безопасность, длительный срок службы, удобство в эксплуатации.

Начало применению ХПВХ-систем в США было положено аэрокосмическими технологиями, в строительстве же они используются уже больше 46 лет и зарекомендовали себя с наилучшей стороны. Не случайно на рекламных щитах американского завода Nibсо в Польше, производящего трубы и соединительные детали из хлорированного поливинилхлорида, изображен ребенок. Действительно, сборка проста и экологически безвредна, как игра в детский конструктор,

Чтобы присоединить, например, трубу к фитингу, нужно отмерить нужную длину трубы, отрезать (можно использовать даже ножовку), снять фаску, нанести клей и соединить две детали. Не нужны сварочные аппараты, гаечные ключи, специальные инструменты, даже красить трубу не нужно. С монтажом системы может справиться любой, хотя, как и в любом деле, лучше доверять это профессионалу.

Системы абсолютно не токсичны, не подвержены коррозии и, что немаловажно, не поддерживают горение. Все это подтверждено американскими, европейскими, российскими сертификатами по результатам независимых экспертиз

Хотя производители дают гарантию только на 50 лет, сроки службы систем исчисляются десятилетиями.

Основные преимущества

Самый низкий среди пластиков коэффициент линейного расширения — 0,062 мм/м°С.
Высокие огнестойкие характеристики
Высокая прочность и жесткость
Стойкость к ультрафиолету
Низкий коэффициент теплопроводности
Самый низкий рост бактерий
Высокая пропускная способность
Коррозионностойкость
Снижение затрат на монтаж
Клеевое соединение

Сферы применения

Основная сфера применения трубопроводов из хлорированного поливинилхлорида — системы водоснабжения, отопления и кондиционирования в жилых домах и на промышленных объектах.

В настоящее время при замене действующих и строительстве новых трубопроводов в

жилищно-коммунальном хозяйстве все чаще используются трубы из полимерных материалов, значительно более долговечные, а подчас и более дешевые, чем металлические. Сегодня мировые производители труб из полимеров предлагают рынку широкий спектр альтернативных вариантов, предоставляя потребителю возможность свободного выбора.

При создании инженерной инфраструктуры жилого дома (систем центрального и автономного отопления, канализации, холодного и горячего водоснабжения) оптимально применение универсальных пластиковых систем для холодной, горячей воды и отопления FlowGuardGold Туре II (тип 2, созданный для России).

Удельный вес ХПВХ в несколько раз меньше, чем у традиционных материалов, он отличается высокой прочностью, механической и коррозионной стойкостью, устойчивостью к агрессивным химическим средам. Трубы оказывают высокое сопротивление напряжению, осаждению накипи и загрязнений, обладают хорошей вибро- и шумоизоляцией.

Сравнение материалов пластиковых трубПоказатель

Величина показателя для материала
ХПВХ	PEX	ПП	ПНД
Плотность, г/см3	1,57	0,93-0,95	0,91	0,94-0,96
Предел текучести при растяжении, МПа	50-55	18-26	25-28	20-25
Модуль упругости, МПа	2400	550-800	1200	800
Теплопроводность, Вт/м.К	0,14	0,22	0,22	0,41-0,44
Коэффициент линейного расширения, мм/м оС	0,062	0,12-0,14	0,15	0,2
Расчетная прочность, МПа	10	6,3	5-6,3	5-6,3
Кислородопроницаемость при 70°C, (см3/м·атм за 24 ч)	< 1 незначительно	13	13	нет данных

Преимущества труб ХПВХ

Трубы ХПВХ Аделант

Обычная ПВХ труба может применяться при температуре не более 55°, тогда как труба хпвх способна выдерживать до 95°.

Кроме того, трубы из ХПВХ имеют еще целый ряд преимуществ:

Трубы из ХПВХ изначально были разработаны для самостоятельного монтажа, поскольку для любого мужчины не составит труда буквально за пять минут научиться соединению деталей данной системы.
При монтаже труб ХПВХ не требуется применение сварочного оборудования и других дорогих инструментов. Создание же сложной системы водоснабжения потребует не 3 часа, как в случае простой системы, а как минимум два дня, поэтому такую работу лучше доверить специалистам. Правильно смонтированные трубы выглядят достаточно привлекательно и не требуют окрашивания.

Высокая устойчивость к негативному действию химических веществ. По трубам ХПВХ можно транспортировать не только воду, но даже фосфорную, серную, азотную и соляную кислоты, а также мыло, масла, ртуть, нефть, жиры, а на предприятиях – еще и молоко, пиво или вино. Кроме того, такие трубы не изменяют вкус, цвет и запах воды.

Трубы из хлористого поливинилхлорида препятствуют размножению бактерий. Часто попадающая в квартиру вода обладает неприятным запахом, неприятным вкусом и в ней содержится осадок.
Это связано с загрязнением воды в процессе транспортировки по водопроводу с фильтрующей станции на объект, поскольку в водопроводе могут содержаться микроорганизмы, а в старых водопроводах вода может еще и застаиваться. В случае водопроводных (канализационных) труб из ПВХ и ХПВХ данная проблема практически полностью устраняется.

Трубы и фитинги ХПВХ

Устойчивость к горению: трубы из ХПВХ и фитинги к ним трудновоспламеняемы – их возгорание происходит при температуре 433°.
Кроме того, такие трубы не способны загореться самостоятельно в результате недостатка кислорода в воздухе в процентном соотношении.
Возгорание трубопровода возможно только в случае, когда источник огня расположен рядом, а при удалении трубы из пожара достаточно быстро происходит ее затухание.
Тепловое расширение труб. Несмотря на то, что поливинилхлорид обладает низким коэффициентом теплового расширения, следует учитывать определенную вероятность теплового расширения при проектировании и монтаже системы водопроводных труб.

Устойчивость к воздействия ультрафиолета, свойственная среди всех пластиковых труб только трубам из ПВХ (для внутренней канализации и водопровода) (в том числе и ХПВХ), что позволяет выполнять прокладку труб открыто поверх стен, либо прятать их под штукатурку или в каналы.
Качество и долговечность. Все элементы систем из ХПВХ имеют высокую точность и стабильный химический состав, что обеспечивает водопроводам надежность и способность служить много лет.

Особенности НПВХ

Сырьем для изготовления является непластифицированный поливинилхлорид.

Отсутствие пластификаторов в химической формуле материала делает продукцию из него более жесткой и прочной. Благодаря особому строению молекулы поливинилхлорида, а именно крестообразным связям между атомами, придающими веществу твердость и устойчивость, НПВХ может выдерживать значительно большие механические нагрузки чем другие полимеры.

Кроме того, поливинилхлорид без пластификаторов не содержит хлора, а значит, безопасен при использовании.

История применения НПВХ началась с конца восьмидесятых годов двадцатого века. За это время непластифицированный поливинилхлорид зарекомендовал себя как один из самых прочных и устойчивых к механической деформации видов пластика.

Рекомендуем ознакомиться: Как правильно паять пластиковые трубы?

Достоинства труб НПВХ

Если говорить об основных преимуществах НПВХ, нельзя не отметить следующее:

гладкая поверхность трубы обеспечивает высокую пропускную способность и не подвергается зарастанию, не позволяет бактериям размножаться на стенках;
трубы из НПВХ негорючие, обладают свойством самозатухания;
не повреждаются в результате замерзания рабочей среды;
изделия инертны по отношению к воздействию химических веществ, поэтому не влияют на изменение вкуса, запаха и цвета рабочей среды;
не подвергаются коррозии даже при длительном использовании;
легко выдерживают гидроудары и внешнее давление;
длительный срок эксплуатации;
небольшой удельный вес: труба НПВХ по массе превосходит массу воды, поэтому не всплывает, что важно, например, при наличии большого скопления жидкости в скважинах.

Если говорить о стоимости таких труб, то они значительно дешевле, чем металлические, в частности — стальные. Даже если включить в стоимость все необходимые соединительные элементы, то себестоимость и цена работы трубопровода из НПВХ обойдется значительно дешевле. Однако изделия НПВХ дороже, чем трубы из ПНД, но при этом стоимость компенсируется и более высокими эксплуатационными характеристиками, поскольку такие трубы изготавливаются только из первичного сырья.

Недостатком НПВХ считается его относительная хрупкость в результате температурного воздействия: при t ниже — 45°С, труба становится ломкой, а t выше 50°С, становится причиной того, что материал начинает плавиться и выделять токсичные вещества.

Ассортимент НПВХ канализационных труб

Прежде всего, канализационные НПВХ трубы различают по сфере применения. Существуют:

трубы для внутренней канализации НПВХ;
трубы НПВХ для наружной канализации, организованной по принципу самоточности;
трубы для наружной напорной канализации.

Трубы для внутреннего и наружного применения отличаются цветом. Первые имеют серый свет, вторые рыжий или коричневато-красный

Важно, что бы используемые трубы соответствовали области применения. Например, трубы НПВХ для внутренней канализации нельзя использовать вне помещений, так как они просто не рассчитаны на высокие нагрузки и атмосферное воздействие. Использовать наружные канализационные трубы для прокладки по дому можно, но нерационально, поскольку цены на них выше

Использовать наружные канализационные трубы для прокладки по дому можно, но нерационально, поскольку цены на них выше.

Стенка труб НПВХ

Толщина стенки труб так же различается в зависимости от назначения. Толщина материала в трубах НПВХ для внутренних работ составляет 3-3,5 мм. Такая толщина обусловлена незначительными физическими нагрузками на трубопровод, и достигаемый предел прочности достаточен. Для наружной части канализационной системы применяются трубы с толщиной стенок до 15 мм. Часто наружные трубы имеют сложные многослойные стенки. Между двумя слоями ПВХ расположен вспененный материал, алюминий или углеродное стекловолокно. Такая конструкция призвана улучшить теплоизоляционные показатели, уменьшить вес труб, и повысить их прочность.

Канализационные трубы из НПВХ обладают показателем кольцевой прочности, которая характеризует способность стенок трубы противостоять сдавливающим нагрузкам. Для каждого типа труб этот показатель имеет свое обозначение. Самые «слабые» трубы для внутреннего использования маркируются SN2. Кольцевая прочность наружных канализационных труб выше в 2 и 4 раза и маркируется SN4 и SN8 соответственно. НПВХ трубы SN8 прокладываются под оживленными автомобильными дорогами и в районах с повышенной подвижностью грунта.

Эксплуатационные характеристики

Во-вторых, трубы из НПВХ не подвержены коррозии и воздействию большинства химически активных веществ. В-третьих, их продолжительность эксплуатации может составлять 50 лет и больше.

К недостаткам НПВХ труб относится уязвимость большинства типов труб перед грызунами, которые могут повреждать трубопровод в доме. Существенным недостатком таких труб является их небольшой диапазон рабочих температур от -5 до 60 °С, поэтому наружные участки канализационных систем приходится прокладывать глубоко в грунт ниже уровня промерзания.

Если соотнести все плюсы и минусы, то канализационные трубы из НПВХ можно заключить, что этот материал является очень практичным и удобным в работе. А если учитывать все технические ограничения, то канализационные системы, монтированные с использованием этих труб, будут отлично справляться со своей функцией и прослужат очень долго.

Области применения

Сфера применения клеевых ПВХ трубопроводов зависит от их физико-химических характеристик, изделия используют для устройства коммуникаций в следующих областях:

Строительство бассейнов. Клеевые трубы ПВХ повсеместно используются при строительстве систем подвода и очистки воды в бассейнах. Благодаря герметичности соединения стыков и высоким антикоррозийным характеристикам, коими обладает поливинилхлорид, такие трубы являются самыми подходящими при работе с хлорированной водой.
Кондиционирование, системы охлаждения. Трубы ПВХ клеевые подходят для транспортировки жидких низкотемпературных и агрессивных веществ, таких как, хладагент, хлор и так далее при строительстве промышленных установок кондиционирования, чиллеров, куллеров.
Прокладка напорной канализации. Рядовому потребителю хорошо известна канализация, которая прокладывается в квартирах и загородных домах. Ее собирают раструбным способом, вставляя трубы друг в друга, при этом герметизацию обеспечивают внутренние резиновые кольца, вмонтированные в расширенные патрубки. Данный тип монтажа не выдерживает высокий напор жидкой рабочей среды, чего нельзя сказать о канализационной линии, собранной склеиванием. Чаще всего клеевые канализационные ПВХ-трубы прокладывают в бассейнах и аквапарках для перемещения значительных водных объемов с высокой скоростью.
Системы очистки и подготовки воды. Благодаря устойчивости поливинилхлорида к растворам с высоким процентным содержанием различных видов и концентрированной серной кислот, гипохлорита натрия, деминерализованных и деионизированных вод, ПВХ-трубы повсеместно используют в цехах водоочистных предприятий.
Химическая промышленность. Склеенные ПВХ-трубопроводы монтируют на заводах химической отрасли для транспортировки агрессивных жидкостей – минеральных кислот, щелочей, растворов солей, масел, жиров, бензина без присутствия бензола.

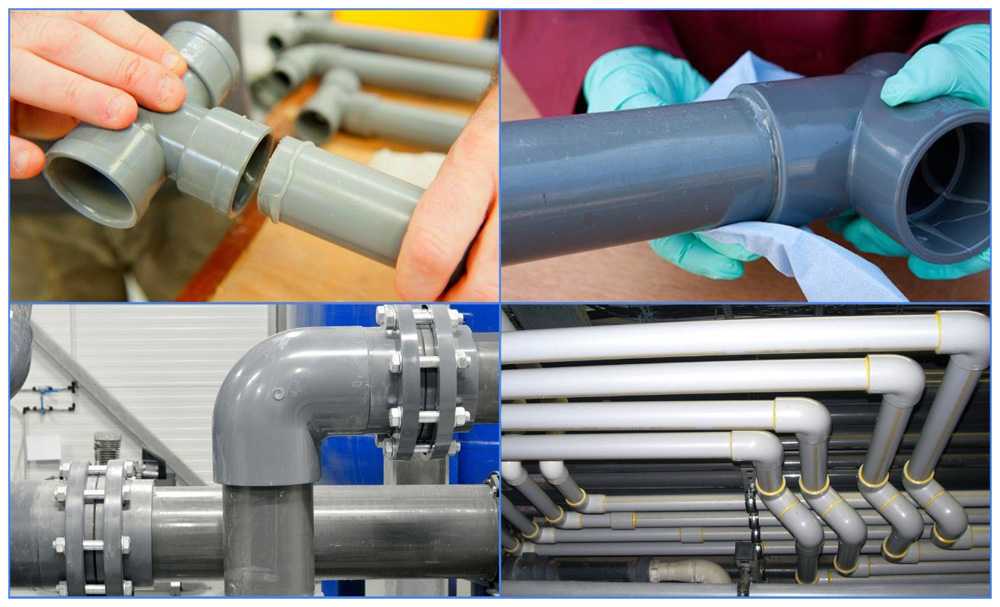

Рис. 2 Примеры использования склеенных PVC-труб

Сельское хозяйство. Из склеенных ПВХ-труб монтируют обвязку теплиц – системы капельного полива, трубопроводные узлы подачи растворов с удобрениями. В животноводстве из поливинилхлорида собирают инженерные конструкции по доставке корма и питьевой воды, навозоудаления.
Системы холодного и горячего водоснабжения. Практически все клеевые трубы и фитинги ПВХ рассчитаны на использование в температурном режиме до +60 °С, поэтому их применяют для подачи холодной воды. В магистралях с высокотемпературной рабочей средой эксплуатируют трубопроводы из хлорированного поливинилхлорида ХПВХ, обладающие более высоким показателем термостойкости до +95 °С.
В системах подачи воздуха. Так как склеенный стык обеспечивает высокую степень герметичности трубопровода, ПВХ-трубы нередко используют для монтажа естественной или принудительной вентиляции.

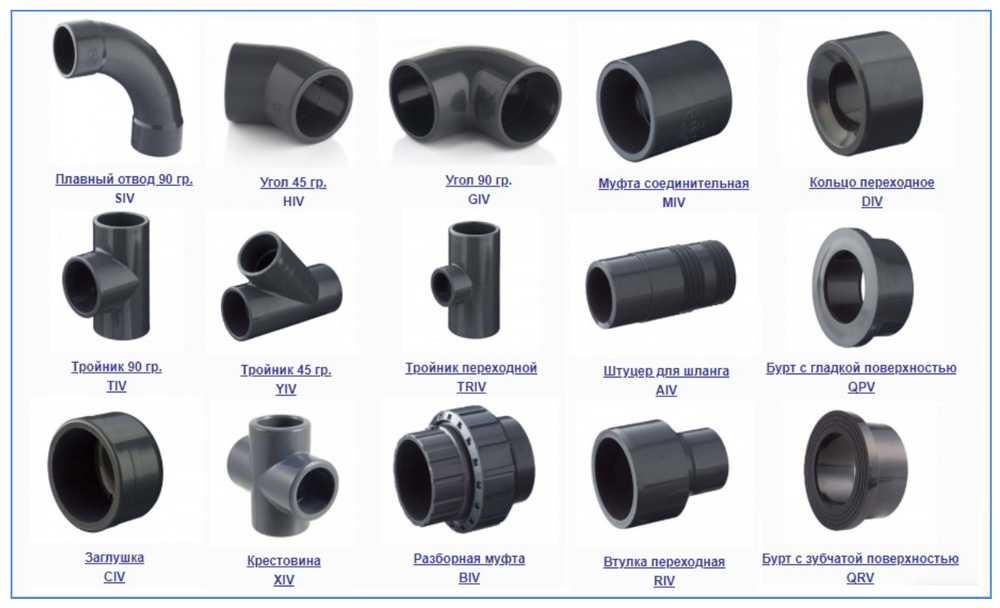

Рис. 3 Фасонные ПВХ-детали под склейку

Особенности пожарной безопасности

При оперировании материалами из пластика, которые будут использованы в инженерных системах, следует соблюдать некий перечень правил пожарной безопасности.

Немало существующих в настоящее время пластиков имеют высокую горючесть. При этом могут выделяться горячие капли, которые еще больше повышают их пожарную опасность.

ХПВХ материал обладает противопожарными характеристиками, так как в его основе находится не более 30 % углеводорода, при этом 70 % отведено на неорганическое соединение – поваренную соль.

Такое соотношение придает материалу такие полезные свойства как:

материал получается самозатухающим (благодаря кислородному индексу в 60 единиц);
минимальное дымообразование;
малые показатели токсичности в процессе горения.

Несколько примеров по использованию труб из ХПВХ

Такие трубы повсеместно используются во всем мире. Системы отопления и водоснабжения устанавливают в США, Африке, Азии, Республике Индия, а также на Ближнем Востоке.

Более половины рынка ХПВХ труб для водоснабжения приходится на Соединенные Штаты Америки. Такая популярность оправдана благодаря тому, что материал обладает отличными противопожарными свойствами. Трубы применяются не только в типовом и массовом строительстве.

ХПВХ использовался при создании особых уникальных объектов, таких как:

Диснейленд в Гонконге;
Аэропорт Пекина;
Музей Мадам Тюссо и Королевский оперный театр в Ковент-Гардене (Лондон);
Большой перечень объектов Олимпиады 2008 года и многие другие.

В этом материале мы узнали, что это такое – ХПВХ труба. В завершение стоит сказать, что это уникальный и недорогой материал, который идеально подойдет для создания систем отопления и водопровода не только ввиду его качества и долговечности, но и благодаря простоте монтажа, эстетичности и отличным противопожарным свойствам.

Хлорированный поливинилхлорид (ХПВХ, PVC-C, CPVC) обладает самыми высокими огнестойкими характеристиками среди полимеров, он не плавится и не образует горящих капель, обладает самой высокой среди термопластов температурой воспламенения – 482°С и имеет группу горючести Г1.

Противопожарные характеристики ХПВХ (CPVC) также включают низкую токсичность и малое выделение дыма (Д1 и Т2 согласно российским нормам).

Важным показателем здесь также является так называемый кислородный индекс, показывающий процентное содержание кислорода, необходимое для поддержания горения вещества. Содержание кислорода в атмосфере 21%, а кислородный индекс ХПВХ (PVC-C) – 60, то есть горение этого материала может происходить при дополнительной подаче 39% кислорода. Поэтому данный материал относят к «самозатухающим».
