Виды и характеристики полиэтиленовых труб низкого давления

Монтаж

Для того чтобы увеличить эффективность монтажных работ полиэтиленовых труб, стоит изучить варианты соединения двух изделий друг с другом.

Выделяются следующие методы:

• сварка;
• компрессионные фитинги;
• электромуфтовая сварка;
• фланцевое соединение.

Первый метод используется на практике чаще всего, поскольку имеет высокую степень надежности и образует герметичный и прочный шов между элементами конструкции водопровода. Технология сварки заключается в следующем: торцы изделий подвергают термообработке при использовании сварочного аппарата, после чего скрепляются друг с другом – благодаря этому образуется соединение. Такой способ в особенности актуален при обустройстве подземного трубопровода.

Фитинги являются вторым по популярности способом фиксации изделий между собой. Сегодня в продаже имеются различные компрессионные детали – тройники, муфты, переходные и угловые фитинги. Подобное многообразие дает возможность выполнять переход на резьбу. За чет использования таких элементов можно проложить систему водопровода любой конфигурации. Однако соединение коммуникаций, которые будут располагаться под землей, такими крепежными деталями выполнять не рекомендуется, поскольку фитинги нуждаются в регулярной профилактике.

Электромуфтовая сварка выполняется при использовании специальной разновидности фитингов – муфт. Они имеют в своем составе нагревательные элементы и клеммы. Последние нужны для соединения с нагревательным оборудованием.

Процесс соединения изделий происходит следующим образом: фитинги с обоих концов вставляются в трубы, после чего подключается нагревательное устройство, за счет которого спиральный элемент плавит муфту и основание трубы. В итоге на этом месте образуется прочный неразъемный шов.

Фланцевое крепление применяется при переходе на резьбу. Такой вариант соединения не получил широкого распространения, однако при монтаже водопровода из ПНД-труб для холодного водоснабжения фланцы весьма популярны.

В пользу простого монтажа ПНД-труб говорит и широкий ассортимент соединительных элементов, которые используются в комплекте с трубами. Они дают возможность прокладывать системы любой конфигурации, а также позволяют соединить элементы друг с другом оперативно и максимально надежно. Специалисты выделяют ряд рекомендаций общего характера, которые помогут выполнить монтаж труб из полиэтилена низкого давления без риска допустить ошибку.

Следует выделить несколько основных правил.

Все монтажные работы следует начинать с создания подробной схемы расположения будущей системы водоснабжения. Составленные чертежи помогут провести максимально четкие подсчеты количества труб и соединительных элементов, которые понадобятся для магистрали.

В процессе самостоятельной транспортировки приобретенной продукции необходимо принять меры предосторожности, чтобы избежать ситуаций, в которых продукция может повредиться об острые предметы или рабочий режущий инструмент. Если планируется закладка ПНД-труб в почву, нужно предварительно провести подготовительные мероприятия, связанные с обустройством в траншее подушки из песка, слой которой не должен составлять менее 10 см

Как альтернатива песку, в качестве сырья для подушки под трубы можно использовать гравий

Этот дополнительный слой нужен для того, чтобы обезопасить изделия от риска повреждения стенок об острые края различных предметов, которые могут оказаться в грунте. Перед укладкой труб защитный слой нужно тщательно утрамбовать. Изделия, по которым будет происходить транспортировка холодной воды, должны быть уложены таким образом, чтобы места стыков элементов водопровода были слегка утоплены в насыпную подушку.

Во втором случае работы выполняются для помощи фланцевых либо же раструбных фитингов, которые имеют в своем составе эластичный уплотнитель. Этот вариант приемлем для коммуникаций, в которых движение жидкой среды внутри происходит без участия давления (для труб с диаметром до 35 мм). Для соединения труб разъемным методом нет необходимости в использовании специализированного оборудования либо инструмента.

При соблюдении простых правил трубопровод, выполненный из полиэтиленовых труб низкого давления, сможет обеспечить подачу в жилое строение либо на участок холодной воды в минимальные сроки.

Условия эксплуатации труб ПВХ

Долговечность трубопровода из ПВХ во многом зависит от условий эксплуатации. И в первую очередь от температуры. Поэтому необходимо тщательно подбирать трубопроводы с учетом условий их использования, чтобы трубы прослужили не один десяток лет.

Производители предлагают различные вариации ПВХ труб. Среди них нужно правильно выбрать модель, которая подойдёт под условия эксплуатации – давление, температура, диаметр.

Рассмотрим основные виды трубопроводов ПВХ:

• PN10. Толстостенные трубы предназначены для холодной воды и систем напольного отопления. Они способны выдержать температуру в диапазоне от 20 до 45 градусов.
• PN16. Универсальные трубопроводы служит для холодного водоснабжения и ГВС. Поливинилхлорид рассчитан на температуру до 60 градусов.
• PN20. Универсальные трубы для холодной и горячей воды. Подходят для эксплуатации при температуре до 95 градусов.
• PN25. Армированные трубопроводы, разработаны специально для ГВС и систем отопления. Их можно применять при температуре до 95 градусов.

Эксплуатационные характеристики

Полиэтиленовые трубы низкого давления применяются для воды, газа, стоков. Они включены в программы реновации существующих коллекторов и высоко оценены с точки зрения снижения затрат на обслуживание и повышения стабильности инженерных сетей городского и стратегического назначения.

Их плюсами являются:

• отсутствие коррозии, стойкость к действию щелочей и кислот, вязких и абразивных веществ;
• невосприимчивость к блуждающим токам, отсутствие потребности в обустройстве катодной защиты;
• бактериологическая стойкость, отсутствие гниения;
• легкий вес даже для продукции больших диаметров, что снижает потребность в тяжелой технике при монтаже;
• герметичность готовых швов, достаточно простой монтаж с большим выборов фасонных частей для построения сетей разной геометрии;
• большая эластичность и гибкость, что дает возможность обходить участки без использования переходников;
• стабильный напор, отсутствие зарастания внутреннего диаметра до конца срока службы;
• экологическая безопасность, не влияют на окружающую среду;
• сохранение свойств и характеристик транспортируемой среды: не меняют цвет, вкус, запах, состав благодаря  инертности полимеров;
• морозостойкость – возможность укладки зимой, отсутствие порывов после замерзания с жидкостью внутри;
• долговечность – срок службы не менее 50 лет.

Важным плюсом является удобство использования для санации имеющихся коллекторных сетей, а также сравнительно доступная стоимость. В отношении чугуна и бетона, которые в товарном виде стоят дешевле, трубы низкого давления пнд вы итоге более выгодны, так как требуют меньше затрат при монтаже, не нуждаются в обслуживании и служат в 5-8 раз дольше.

Обзор характеристик, преимущества и недостатки

Полиэтиленовые трубы применяются для транспортировки различных сред:

• жидких (вода);
• газообразных (природный газ).

Кроме того, материал характеризуется диэлектрическими свойствами, что позволяет применять его при выполнении электромонтажных работ. Полиэтилен обозначается буквами ПЭ. Международный вариант – PE. Отдельно следует сказать о разновидности материала – сшитом полиэтилене. Он обозначается несколько иначе – PE-X. Основные характеристики и свойства, которые также можно считать достоинствами таких изделий:

инертность: ПЭ-коммуникации не вступают в реакцию со средой, которая транспортируется с их помощью, данное свойство позволяет применять продукцию на производственных объектах;

высокая степень скольжения – поверхность полиэтилена гладкая, что особенно важно для внутренних стенок, т. к

здесь образуются отложения по мере движения веществ, как результат, пропускная способность сохраняется на протяжении более длительного периода, внутренний диаметр коммуникаций при этом не уменьшается;
полимерные материалы не выделяют опасных соединений при контакте с жидкостями, которые транспортируют, что дает возможность производить монтаж трубопровода холодного водоснабжения;

высокая гладкость полимерного материала способствует более легкому и быстрому прохождению жидкости, это обусловлено минимальным сопротивлением потоку, что означает появление возможности подключения к трубопроводу холодного водоснабжения менее мощного насосного оборудования;

стойкость к коррозии: трубы из полиэтилена не содержат металлических элементов, а значит, не поржавеют, даже если будут постоянно контактировать с водой;

легкость монтажа: полимер отличается твердостью, но режется легко, а для соединения двух частей трубопровода используется метод плавки;

длительный срок службы: если изделия эксплуатируются при нормальных значениях давления и температуры, то не потеряют свойства, смогут эксплуатироваться достаточно долго;

трубы малого диаметра (160 мм) монтируются без специального оборудования, для чего достаточно подготовить фитинги – соединительные элементы, позволяющие менять направление и угол наклона участков трубопровода;

низкий уровень шума при прохождении жидкости по коммуникациям.

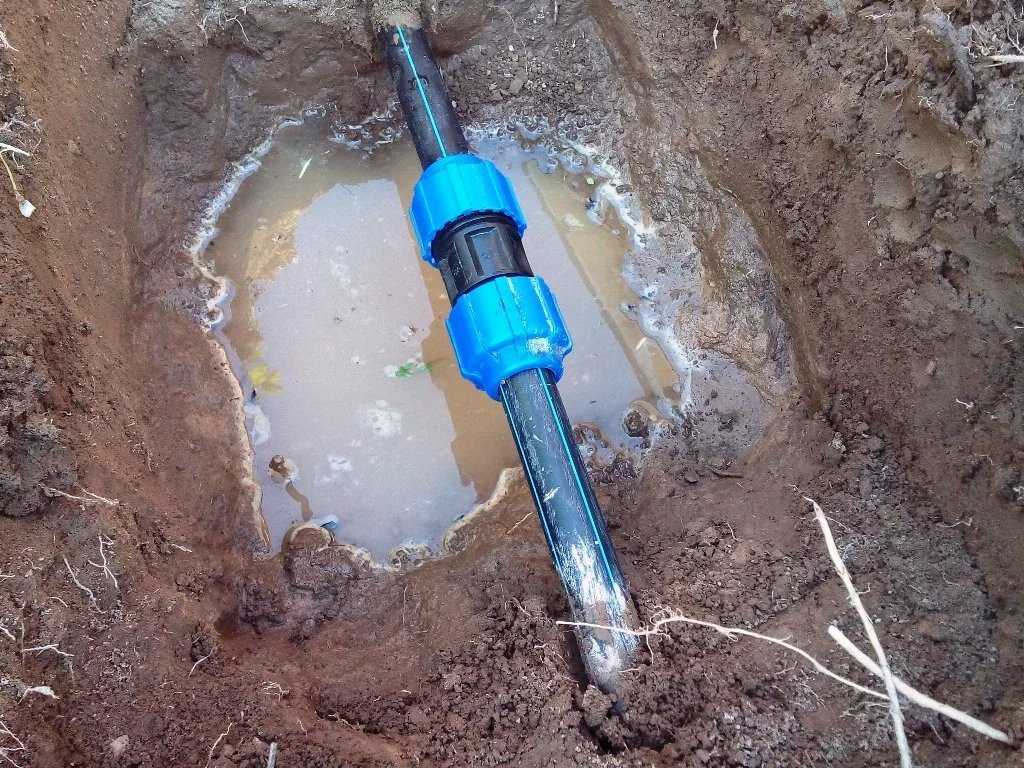

Ремонт ПНД трубы

Кроме того, полиэтиленовые трубы можно в любой момент разрезать, чтобы произвести замену деформированного участка. Для ремонта понадобится только новый фитинг. К преимуществам стоит отнести и цену – изделия ПЭ более доступны, нежели чугунные, стальные аналоги.

Многочисленные преимущества способны перекрыть почти все недостатки. Однако у полиэтиленовых труб есть ряд минусов, которые могут испортить хорошее впечатление от покупки. К ним относится:

• горючесть;
• выделение токсичных соединений под воздействием предельно высоких температур;
• изменение свойств, если на полиэтилен попадает ультрафиолетовое излучение, но это не относится к сшитому ПЭ, он намного лучше переносит негативные факторы, включая УФ;
• деформация под воздействием перепадов температур (например, если зимой труба замерзнет, а затем нагреется, то может произойти разрыв оболочки изделия);
• температурное расширение: когда полиэтилен нагревается, теряет форму, увеличивается в размерах, что приводит к изгибу изделия.

Возможные сложности и проблемы при укладке

Перед рытьем траншеи найдите на чертежах технической документации земельного участка залегающие сети коммуникаций: газопровод, телефон, отопление, электрические кабели. Если такой документации нет, то обратитесь в администрацию. В их распоряжении есть оборудование, способное найти существующую инженерную сеть на любой глубине. Это позволит в процессе рытья траншеи под водопровод не повредить другую сеть.

Если водопровод ведется от скважины на участке, никаких разрешающих документов не требуется. Но если вы подключаетесь к существующей сети или прокладываете трубу через соседский участок, потребуется официальное разрешение органов местной власти в письменной форме. В противном случае вы можете создать аварийную ситуацию, что грозит разбирательством в суде. С соседями необходимо договориться заранее и получить одобрение на земляные работы.

Проблемой может стать грунт: твердый, мягкий, заболоченный, каменистый или зыбкий. Прокладка водопровода в подобных условиях обойдется дороже, так как потребуется дополнительная защита и крепление всей системы.

Пара слов о материале

В первую очередь наша инструкция рассмотрит сам материал.

Коротко отметим основные преимущества таких изделий:

• Легкий вес.
• Простота в монтаже и эксплуатации. Любой человек с легкостью своими руками может произвести сборку и разборку таковой конструкции.

Весьма интересно: для удобства соединения возможно отыскать множество разных фитингов для труб, талантливых делать каждые, кроме того самые непростые задачи.

• Доступная цена.
• Стойкость ко многим агрессивным средам (к примеру, коррозии).

Возьмем для примера полипропиленовые трубные изделия: они производятся способом полимеризации полипропилена с разными железными катализаторами.

Обратите внимание! Температурное расширение полипропиленовых труб (материал начинает размягчаться) наступает при 140 градусах, а плавление при 180. Казалось бы, на этом все, поскольку максимально перегретый пар может иметь значение не более 135 градусов

Получается, что обрисовываемый нами материал годится для применения в произвольных водопроводах. В действительности не все так просто

Казалось бы, на этом все, поскольку максимально перегретый пар может иметь значение не более 135 градусов. Получается, что обрисовываемый нами материал годится для применения в произвольных водопроводах. В действительности не все так просто.

Температура плавления ПВХ труб – это не единственная ответственная черта. Другая не меньше ответственная черта – это их пластичность. Несложнее говоря, при 20 градусах пластик будет оставаться очень жёстким материалом, а при 120 может растянуться в следствии приложения кроме того маленького усилия.

Так, возможно констатировать, что повышенное давление кроме этого способно деформировать систему. Как раз исходя из этого рабочая температура полипропиленовых труб у многих производителей – 95 градусов.

Классификация труб ПНД

Имеющиеся на рынке строительной продукции трубы из полиэтиленовых материалов низкого давления подразделяются на группы по признакам их предназначения и возможности выдерживать нагрузки разной силы.

По назначению

Из полиэтилена ПНД, создаваемого при пониженном давлении, изготавливают трубы для различных целей:

• Водопроводные, которые можно отличить по цвету – полностью синему либо черному с продольными синими полосками. Из них особенно выделяются питьевые по специальному перечню требований к их изготовлению, а также трубы с предназначением к горячему водоснабжению.
• Газовые с цветовой маркировкой желтого цвета – полностью желтые либо черные с желтыми (оранжевыми) продольными полосками.
• Канализационные для устройства внутренней и наружной канализации, которые могут изготавливаться с уже готовыми раструбами для возможности соединения без применения фитингов. Используются не только в простых канализационных системах, но также при устройстве коллекторов.
• Дренажные для отвода грунтовых вод от фундаментов и других строений, которые обычно создаются с особой гофрированной конструкцией.
• Оросительные, подводящие воду для полива растений в их вегетационный период.
• Обсадные для устройства водяных скважин для подачи технической и питьевой воды. Такая труба не боится не только естественного разложения, но и сдвигов грунта.
• Технические, предназначенные к транспортировке технических жидкостей, агрессивных к другим материалам (напр., металлам).

ИНТЕРЕСНО! Труба ПНД может поставляться как готовыми отрезками, так и мотками в катушках или бухтах. При этом изделия с диаметрами меньше 160-ти мм выпускаются в разных видах, а большего 160-ти мм диаметра – только в мерных отрезках.

По свойствам

Высокоплотный полиэтилен низкого давления обладает хорошей прочностью на растяжение и разрыв, гибкий и пластичный, что дает возможность изготовления из него напорных трубопроводов:

• Безнапорные, для которых нет определенных требований к допустимым нагрузкам (обычно технические),
• Слабонапорные с возможностью выдерживать внутреннее давление содержимого до 5-ти – 6-ти атм.,
• Высоконапорные, выдерживающие давление до 16-ти – 20-ти атм. и имеющие стенки толщиной до 70-ти мм,
• Для разреженного воздушного режима, используемые в условиях почти полного вакуума.

При этом внешние диаметры труб могут варьироваться от 10-ти до 1600 мм и более, что позволяет использовать их для содержимого жидкостей практически любого качества.

ВНИМАНИЕ! Производство напорных труб для водоснабжения, газа и канализации из ПНД регламентируется соответствующими стандартами ГОСТ, в которых прописаны свойства всех видов и подвидов трубы, ее производство, химический состав, физические характеристики и многое другое. Остальные виды труб производятся по ТУ

Маркировка видов

Производство труб ПНД предполагает наличие маркировки, которая может наноситься прямо на готовые изделия. Обычно это запись, содержащая полные сведения о конкретной трубной продукции, где должны быть прописаны в следующей очередности:

1. Буквы ПЭ, указывающие на изготовление трубы именно из полиэтилена.
2. Индекс минимальной длительной прочности, стоящий сразу за «ПЭ»: ПЭ-100, ПЭ-80 и т.п.
3. Коэффициент SDR, являющийся относительной величиной и указывающий на возможную нагрузку. Так, трубы с SDR 9 выдержат до 16-ти атм., а с SDR 21 – всего лишь 6 атм.
4. Наружный диаметр и величина толщины стенки в миллиметрах,
5. Назначение изделия прописью – питьевое либо техническое,
6. Номера стандартов ГОСТ, которым соответствует продукция,
7. Сведения (имя) изготовителя.

Монтаж разных труб ПНД

Трубы ПНД разных видов могут монтироваться в системы несколькими способами:

• Раструбное соединение применяется в основном для безнапорных коммуникаций (безнапорной канализации). Может быть выполнено только при наличии у отрезков труб готовых раструбов, оснащенных уплотнительными кольцами.
• Компрессионно-фитинговое соединение отрезков труб используется в слабонапорных системах (водопроводы, оросители). Предполагает наличие фитинга с зажимными гайками, который крепится на трубу с помощью гаечных ключей и небольшого физического усилия. Такое оформление стыков более надежно, чем раструбное, но так же может быть в любой момент демонтировано.
• Электросварно-фитинговое соединение неразъемное, выполняется на специальных фитингах с помощью сварочного аппарата. Дает наибольшую прочность, которая необходима в напорных системах для воды, газа и т.п.

Как производятся

ПНД производится в аппаратах с давлением ниже 0,1–2 МПа; температуре 120–150 °C; в присутствии катализаторов – металлогалогенов (чаще всего смесь TiCl4 и AlR3). Для реакции используют нефтепродукты. Степень кристаллизации ПНД составляет 75–80 %.

ПНД изделия независимо от размера изготавливают методом экструзии, выдавливая расплавленный полиэтилен через экструдер.

Технология производства

Сначала гранулы полимера засыпают в экструдер и расплавляют при одновременном перемешивании. Затем ПЭ выдавливают через выходное отверстие экструдера, калибруют, медленно охлаждают. Готовую продукцию нарезают и упаковывают.

Основные технические характеристики

Все трубы ПНД имеют следующие параметры и их значения:

Параметр	Значение
Сферы использования	Напорные трубопроводы, источники водоснабжения скважинного типа, для насоса, защита электропроводки того же скважинного насоса или в любом другом месте; как газовая магистраль, в качестве основы для безнапорной канализации
Материал изготовления	Полиэтилен
Цветовая окраска	Черные, серые, черные с синими полосками (для воды), черные с желтыми полосками (для газа),синие для воды
Срок эксплуатации	50 лет, возможно и больше
Гибкость	Даже выше чем у гофрированных металлических
Рабочий диапазон температур	-20 до +40
Максимальный диапазон температур	-70 до +80
Выпускаемые диаметры	От 10 мм до 120 см, есть изделия и очень большого диаметра, до 1,5 метров
Давление	От 6 атмосферных единиц до 16
Внутренняя поверхность	Полностью гладкая, что облегчает прокладку электропроводки, протекание жидкости и так далее
Прочность на разрыв	До 38 Мпа
Устойчивость к агрессивным средам	Не подвержена коррозии, не вступает в реакции с газами и водой, не проводит электрический ток, что особенно актуально при прокладке электропроводки
Способы соединения	Сварка в стык, сварка через муфты, использование компрессионных муфт. Если используется обсадная труба с резьбой для насоса, то и соединение выполняется резьбовое
Выпускаемые размеры	От 6 метров до 12 метров. Размеры могут быть и другие, если речь идет о бухтах
Наружная поверхность	Однослойная

Характеристики и маркировка ПНД труб

Трубные изделия из полиэтилена низкого давления применяются преимущественно для монтажа водопровода холодного водоснабжения, газовых сетей и канализации но их сфера применения гораздо шире. При использовании таких изделий на всей линии трубопровода вода дойдет до вашего крана в идеально чистом состоянии. Они идеально подходят для внутренней и ливневой канализации.

Полиэтиленовые трубопроводы – сферы применения

Ключевое отличие ПНД труб состоит в экологичности, биологической нейтральности, устойчивости к отложениям на стенках и большинству химических веществ, включая кислоты и щелочи. Особенности производства (как и в других видах трубной продукции) отражены в шифре маркировки, расшифровка которой поможет в выборе нужного вида из представленного ассортимента.

Виды полиэтилена для трубных изделий

Полиэтиленовые трубные изделия могут производиться из разных материалов, которые влияют на их эксплуатационные показатели, кроме того, делятся на напорные и безнапорные. Безнапорные обладают меньшей прочностью и используются в самотечных системах, а также в квартирном или домовом водопроводе.

В продаже можно встретить продукцию из следующих видов ПЭ (см. фото):

• ПЭ63 – относительно надежный материал, подверженный растрескиванию, применяется в безнапорных и слабонапорных системах, для приусадебного и холодного водоснабжения, подачи воды для полива или водоемы, а также для вентиляции,
• ПЭ80 – имеет устойчивость к растрескиванию, предназначен для напорных систем,
• ПЭ100 – не растрескивается, для напорных систем, используется для прокладки городской канализации, трубопроводов для технических жидкостей,

Трубы ПНД, PE 100

Например, маркировка труб ПНД для холодного водоснабжения будет начинаться с ПЭ63 или с ПЭ80, содержать пометку питьевой воды и диаметр 32 мм.

Сферы применения

Пометка цветной линией – обозначает сферу применения и усредненные характеристики:

• голубая полоса – для водоснабжения,
• желтая полоса – для транспортировки газа.

Газовые трубы с желтой полосой

Допускаются иные значения.

Расшифровка кода на трубном изделии

Примерная маркировка трубы ПНД для водопровода показана на фото. На нем наглядно видно, какая информация наносится на трубное изделие. Порядок маркирования для данного вида продукции регулируется ГОСТ. Шифр обычно содержит характеристики, для какой технической или питьевой воды предназначена данная продукция

Также обратите внимание на диаметр, для контуров со слабым напором берут обычно 32 мм

Маркировка и характеристики трубы ПНД содержит следующую последовательность данных (см. фото):

Маркировка трубы ПНД для водопровода

• наименование производителя,
• тип материала,
• для какого носителя предназначена (в данном случае для газа, что дополнительно видно по желтой полосе),
• SDR – соотношение диаметра и стенок,
• диаметр,
• толщина стенок,
• рабочее давление,
• стандарт – для России ГОСТ 18599-2001,
• назначение (техническая или питьевая вода, для водопровода),
• дата производства.

Характеристика прочности: расшифровка и особенности

SDR обозначает аббревиатуру Standard Dimension Ratio. Она обозначает давление, которое оказывается на стенки. Этот параметр не рассчитывается, а является типовым. Значение берется из государственного стандарта, в соответствии с которым производится трубная продукция.

Чем ниже этот показатель, тем на больший напор рассчитано изделие. Толщину стенки можно не замерять, а рассчитать, оттолкнувшись, например, от типового диаметра 32 мм.

Гарантийный срок службы

ПНД трубы широко применяются для прокладки инженерных сетей в связи с длительным сроком эксплуатации. Гарантийный срок составляет 50 лет, в данном случае он обозначает минимально возможное время использования. В среднем такие трубопроводы могут эксплуатироваться в течение 300 лет.

Данный вид трубных изделий может использоваться в системах горячего и холодного водоснабжения, а также высокотемпературного отопления за счет способности к температурному расширению. Срок эксплуатации и устойчивость к агрессивным средам, в том числе незамерзающему теплоносителю, во многих случаях определяют окончательный выбор потребителей.

Характеристики и маркировка ПНД труб Сферу применения труб поможет определить расшифровка маркировки ПНД, которую можно найти на каждой заводской тубе.

Маркировка пластиковых труб S — серии, SDR, PN классификации и классы труб. Полимерные (пластиковые) трубы — классификации по прочности или толщинам стенки. PE, PP, PEX, PVC, ПВХ, ПЭ, ПНД, ПП, PB, ПБ и прочие полимерные трубы.

• Очевидно, что у профессиональных производителей и монтажников существует потребность описывать наружный диаметр и толщину стенок полимерных труб максимально непонятными для клиентов нормами. Исторически многие виды напорного оборудования подразделялись в соответствии с прочностью и толщиной стенок по категориям прочности относительно величин давления (по напорным рядам) обозначаемых «PN». Для полимерных труб по некоторым вполне объективным причинам, но и для дальнейшего запутывания ситуации были введены еще и классификации «S» и «SDR»:
  • PN – некое идельное максимальное допустимое рабочее давление, с которым труба может эксплуатироваться при температуре 20°C в течение срока службы 50 лет в идеальных условиях окружающей среды и с идеальной рабочей средой
  • SDR — число, соответствует отношениювнешнего диаметра трубы к толщине стенок SDR= D/s, где:
    • D — наружный диаметр трубы,
    • s — толщина стенок трубы;
  • S — число, маскирующее SDR, S=(SDR-1)/2, — чтобы уж совсем было непонятно.

Например, для трубы из полиэтилена для систем распределения воды, соединительных узлов канализации под давлением и канализационных систем согласно EN 12201-2 и сейчас существуют обозначения S, SDR и PN одновременно:

Серии труб
	SDR6	SDR7,4	SDR9	SDR11	SDR13,6	SDR17
S2,5	S3,2	S4	S5	S6,3	S8
PE40	—	PN10	PN8	—	—	—
PE63	—	—	—	PN10	PN8	—
PE80	PN25	PN20	PN16	PN12,5	PN10	PN8
PE100	—	PN25	PN20	PN16	PN12,5	PN10

• Стандарт EN 12201 даёт чёткое определение:
• Как видно из таблицы, значения PN отличаются для различных видов полиэтилена (PE) труб одной той же серии S (т.е. трубы с одинаковой толщиной стенок). При использовании полиэтиленовых труб для систем распределения холодной воды значение PN вполне надёжно выражает величину гидростатической прочности труб при рабочей температуре 20°C. Это правило не распространяется на трубы для распределительных систем горячей и холодной воды. В таких случаях используются отдельные нормы для различных материалов:
  • EN ISO 15874  Системы пластмассовых трубопроводов для горячего и холодного водоснабжения. Полипропилен (РР)
  • EN ISO 15875  Системы пластмассовых трубопроводов для горячего и холодного водоснабжения. Сшитый полиэтилен (PEX)
  • EN ISO 15876  Системы пластмассовых трубопроводов для горячего и холодного водоснабжения.  Полибутилен (PB)
  • EN ISO 15877  Системы пластмассовых трубопроводов для горячего и холодного водоснабжения. Хлорированный поливинилхлорид (PVC-C)
  • EN ISO 22391 Системы пластмассовых трубопроводов для горячего и холодного водоснабжения. Полиэтилен повышенной термостойкости (PE-RT)

Этими стандартами уже не предусмотрена маркировка PN. Для труб используется маркировка серии S.  Например, полипропиленовые трубы, ранее имевшие маркировку PN10, в настоящее время согласно нормам обозначаются как S5 (обычно производители используют обе классификации, поскольку заказчики привыкли к классическим обозначениям PN). На переходный период приводились и приводятся сейчас таблицы соответствий значений PN, S и SDR.

А для чего определённая труба предназначена? Ну уж точно этого не узнать через обозначения S, SDR и PN. Информацию по применению конкретного типа трубы производитель обязан указать на каждой трубе по формуле: класс эксплуатации/рабочее давление.

• Класс 1 (распределительные системы горячей воды 60°C, срок службы 50 лет)
• Класс 2 (распределительные системы горячей воды 70°C, срок службы 50 лет)
• Класс 4 (напольное отопление, низкотемпературные радиаторы, срок службы 50 лет, причем предполагается, что (в течение 50 лет) система будет работать 2,5 года при температуре 20°C, 20 лет при температуре 40°C, 25 лет при температуре 60°C и 2,5 года при температуре 70°C)
• Класс 5 (высокотемпературные радиаторы, срок службы 50 лет, причем предполагается, что (в течение 50 лет) система будет работать 14 лет при температуре 20°C, 25 лет при температуре 60°C, 10 лет при температуре 80°C и 1 год при температуре 90°C)

Для каждого материала и на каждую серию S должна рассчитана величина максимального рабочего давления (4, 6, 8, 10….. бар) для конкретного класса эксплуатации.

Ограничения

Что такое режим КТО на конкретных примерах? При его объявлении водятся дополнительные силы и меры для усиления охраны важных для жизнедеятельности населения объектов. Осуществляется контроль телефонной связи, телекоммуникаций, почтовых отправлений и иных каналов возможного распространения и утечки информации.

Оптимизируются пешеходные и транспортные потоки с целью недопущения неконтролируемого передвижения сторонних лиц за пределы зон оцепления. Работа предприятий и объектов, представляющих потенциальную угрозу (химическую, биологическую, радиационную, взрывоопасную), приостанавливается. Может быть введен карантин (общий, ветеринарный).

Для доставки пострадавших уполномоченные лица могут изымать автотранспорт независимо от форм собственности, а для выполнения неотложных задач и специализированную технику предприятий и организаций. Оказание услуг связи может полностью прекращаться с блокированием деятельности коммуникационных сетей.

Трубопроводные системы ПВДФ: преимущества и сфера применения

Трубы ПВД и ПВДФ схожи по названию, однако, структурные составляющие материала существенно разнятся по своему строению, что отражается на технических параметрах.

ПВДФ изделия производятся из материала поливинилденфторид. Он наделен рядом преимуществ и не содержит в своем составе остатков каталитической реакции, термических стабилизаторов, пластификаторов и антипиринов.

• LiveJournal
• Blogger

Трубы ПВДФ обладают следующими достоинства перед прочими разновидностями полимерных изделий:

• Повышенная устойчивость к химическому воздействию со стороны агрессивных внешних сред.
• Эксплуатационные температурные максимумы находятся в пределах -40…+1400С.
• Устойчивость к абразивной амортизации материала.
• Невысокая масса изделий.
• Легкость монтажа конструкции.
• Повышенная устойчивость к негативному воздействию микроорганики.
• Не нуждается в регулярном техническом обслуживании.
• Устойчивость к солнечному и ультрафиолетовому свету.

Сфера применения

Материал ПВДФ обладает рядом технических преимуществ, что обусловливает высокий спрос потребителя и применение во многих сферах производственной деятельности:

• В химической, фармацевтической и целлюлозной отраслях.
• На производстве минеральных удобрений, для транспортировки отходов ядерных реакций.
• В пищевой промышленности.

Основное предназначение труб ПВДФ – эксплуатация в условиях повышенной опасности: при высоких температурах и давлении транспортируемых жидкостных сред, контакте наружной оболочки с концентрированными составами кислот и прочих окислительных веществ.

труба пвд материал пвд полиэтилен высокого давления технические характеристики пвд свойства полиэтилена высокого давления преимущества пвд трубы из пвд материал пвдф труба пвд пвдф высокий изделие стойкость трубопровод давление низкий вид материал полиэтилен
