Пнд труба для кабеля: виды, как выбирать и укладывать

Подбор

Для выбора электротехнической гофры подходящего размера принято опираться на диаметр исходя из следующих рекомендаций:

для подведения тонких проводов к розеткам или монтажа сигнализаций, компьютерных и телефонных сетей — 16мм;
для подключения приборов-потребителей и монтажа коаксиальных сетей – от 20мм;
для прокладывания кабелей между распределительными коробками – 25 мм;
для соединения электрощитов — от 32мм;
для прокладывания кабелей между этажами – 40-50 мм.

Примеры размеров проводов и гофрированных труб

По тому, для каких условий используются гофры, их можно классифицировать на две группы: для открытой и закрытой прокладки.

Первые предназначены для проводки, монтируемой внутри стен, перегородок, потолков, и фальш-конструкций аналогичного профиля. По пожаробезопасности их условно делят на три категории:

Для укладки в негорючих конструкциях (бетон, кирпичная кладка, монолитное строительство и т.п.) могут применяться любые трубы. В последние годы разрабатываются требования по использованию в строительстве инфраструктурных и социальных сооружений из материала, устойчивого к огню и предотвращающего его распространение.
Для использования в полых каркасных конструкциях из негорючих материалов разрешается применять не распространяющие горение ПВХ и ПВД гофры.
Для укладки внутри возгораемых конструкций и перекрытий (стены из горючих материалов, кровля, обшитые деревом бетонные и кирпичные стены и т.п.) используют только трубы из материала, устойчивого к огню. Пластиковая гофра запрещена для применения в таких местах.

Электротехнические гофры для открытой прокладки кабелей применения и монтажа разделяется на пять основных категорий:

Для прокладки по негорючим конструкциям внутри помещений (бетон, кирпич, плиты и т.п.) применяются любые пластиковые гофры.
Внутри помещений с возгораемыми материалами разрешено использовать трубы из не распространяеющего горение материала с соблюдением особых правил. Если изоляция кабеля выполнена из горючего материала, прокладка производится на расстоянии не менее 10 см от поверхности горючего материала, например, от обшитой древесиной стены. Если используется кабель с огнеустойчивым изоляционным материалом (ВВГнг, NYM и др.) можно укладывать гофру в непосредственной близости от горючего основания.
Уличная или наружная прокладка. Требования пожарной безопасности предусматривают использование труб из огнеустойчивого материала, а внешние условия среды – из жестких плотных труб, устойчивых к температурному воздействию. Обоим требования соответствуют гофры из полиамида (ПНД) и полиэтилена (ПВД).
В помещениях с повышенной пожароопасностью можно использовать только гофрированные трубы из не распространяющих горение материалов, точные требования к которым указываются в проектной документации.
Для укладки проводки во взрывоопасных зданиях можно использовать металлические и гофры из специальных материалов, защищающие помещения от магнитного поля электросети. Пластиковые трубы запрещены для использования в таких местах.

Тонкости прокладки технических труб

Зависимо от индивидуальных особенностей метода укладки полиэтиленовой трубы. Имеется несколько тонкостей, которые необходимо знать заранее.

Монтажные работы могут выполняться при температуре до — 25℃.
При траншейном способе, если глубина залегания превышает 2 метра, предусматривается дополнительная защита в виде горизонтальной шахты, которая создается из бетона или кирпича.
Допускается бетонирование горизонтальной проводки.
Обязательная герметизация соединений под землей.
В случаях предположительного образования конденсата, предусматриваются меры по его удалению.

Используя качественные материалы, можно значительно продлить срок эксплуатации коммуникаций. Использование ПНД профиля для данного типа работ, значительно снижает затраты ресурсов и времени на их обслуживание, а также гарантирует безопасность для окружающих.

На видео простой и оригинальный способ протяжки кабеля в трубу при помощи пылесоса.

Способы прокладки электрического кабеля

Технические особенности укладки труб ПНД зависят от месторасположения кабеля и условий его эксплуатации. Это влияет и на перечень используемого оснащения и необходимых комплектующих деталей.

Монтаж в ограждающих конструкциях

Внутри помещений электрическая проводка с применением труб ПНД прокладывается следующим образом:

намечают расположение кабеля;
фиксируют трубу, причем к полу она может прикрепляться с помощью металлических скоб, а к потолку или стенам — специальными держателями с защелкой;
протягивают кабель так, чтобы он располагался свободно, без натяжения;
конструкцию на полу заливают бетонной стяжкой, а в стене или потолке заделывают штукатуркой или другими материалами, в зависимости от диаметра защитного футляра.

Прокладка кабеля с применением труб ПНД по полу

ПНД труба позволяет:

сократить протяженность электропроводки;
осуществлять ремонтные работы и перетяжку кабеля без повреждения поверхности потолков и стен.

При монтаже коммуникаций внутри помещения возможно использование различных соединительных деталей для фиксации отдельных участков защитного кожуха: отводов, муфт и других комплектующих. Однако чаще всего востребованы гофрированные элементы для поворотов в местах вхождения трубы в плиту перекрытия или перехода с пола на стену. В этом случае труба ПНД для электропроводки должна быть изогнута под углом 90⁰, а это невозможно без смятия и деформации материала.

Согласно действующим нормам для монтажа скрытой электропроводки, которая располагается внутри полов или стен из негорючих материалов, разрешается использовать гладкие или гофрированные трубы ПНД.

Укладка в грунте с рытьем траншеи

Такая технология востребована при прокладке коммуникаций на дачных участках. Прежде чем приступать к работе, следует осмотреть кабель и проверить целостность оболочки. При ее повреждении защитная функция труб ПНД окажется бесполезной.

Затем в процессе укладки выполняют следующие операции:

делают разметку и копают траншею нужной глубины;
помещают в нее трубу ПНД с протяжкой или без нее нужного диаметра;
протягивают кабель и укладывают его таким образом, чтобы он располагался без натяжения;
засыпают трубу сначала слоем песка толщиной 10 см, а затем грунтом примерно на 15 см.

Для быстрого обнаружения месторасположения кабеля можно над ним уложить специальную сигнальную ленту.

Прокладка кабеля с применением труб ПНД в грунте

При использовании труб ПНД для прокладки силовых сетей в грунте желательно исключить применение муфт и других соединительных элементов, так как это затрудняет обеспечение герметизации. Однако при выводе кабеля в строение фитинги просто необходимы.

Для прокладки кабеля на прямолинейном отрезке следует использовать цельные куски сечением не менее 4 мм. Если участок имеет слишком большую длину, то для затягивания электропроводки следует использовать упругую проволоку из металла или специальную протяжку из капрона. Их сначала запускают внутрь трубы, а затем затягивают привязанный кабель.

Бестраншейная прокладка

Для прокладки электрокабеля, который располагается в труднодоступных местах, используется бестраншейная технология. Чаще всего она востребована коммунальными службами, так как выполняется с привлечением сложной техники и специального оснащения.

Способ горизонтального бурения

Суть метода заключается в горизонтальном направленном бурении, которое позволяет прокладывать подземные коммуникации без нарушения поверхностного слоя грунта. Сначала изучают состав почвы и получают разрешение на проведение земляных работ. Затем выполняется прокладка кабеля в трубе ПНД, которая включает следующие этапы:

Бурение пилотной скважины. Прокол грунта осуществляется с помощью буровой головки, которая имеет скос в передней части и встроенное излучение. При ее вхождении в землю сквозь специальные отверстия подается раствор, заполняющий скважину. Он снижает риск обвала и охлаждает нагревающийся инструмент.
Расширение скважины. Выполняется риммером, который заменяет буровую головку.
Укладка труб ПНД с кабелем внутри. Они затягиваются в скважину при помощи буровой установки.

Прокладка кабеля методом горизонтального бурения

Главным недостатком горизонтального направленного бурения грунта является сложность его выполнения, поэтому для таких работ заключают договор с организацией, которая специализируется на подобной деятельности и имеет необходимое оборудование.

Установка для горизонтального бурения

Прокладка кабеля с применением труб ПНД позволяет обеспечить надежную его защиту в течение длительного периода времени, достаточно только соблюдать технологию монтажа силовых линий и других коммуникаций.

Правила монтажа

Если гофрированный шланг закрепляется открыто, для присоединения его к стене используют пластиковые клипсы. С помощью саморезов клипсы прикручивают из расчета 3-5 шт. на 1 м. Гофра вставляется в клипсы до щелчка.

При закреплении гофры в штробе применяют пластиковые дюбель-стяжки. Иногда при отсутствии необходимого крепежа прибегают к самоделкам: из жести нарезают полоски нужного размера, в середине сверлят отверстие и вставляют саморез.

Перед прокладкой линии требуется тщательно проработать проект. Если гофра будет проложена неправильно, в нее просто не удастся затянуть кабель. Поэтому при проектировании за основу принимают следующие правила:

Каждый участок не должен быть слишком длинным. 25 м – максимально допустимая длина.
На один участок не допускается делать более 4 поворотов.
От одного поворота до другого делается не менее 4 м прямого участка. Если условия прокладывания проводки требуют разместить два поворота ближе, лучше поставить распределительную коробку.
Поворот делается на прямой или тупой угол, острые углы не допустимы. При этом, чем больше будет радиус поворота – тем лучше.
Если от одного объекта до другого нужно проложить 2 и более линии, они кладутся параллельно, с расстоянием порядка 20 см от одного рукава до другого.

Пересечение трасс выполняется только под прямым углом. Это обеспечивает минимальную площадь наложения, и как следствие, снижает вредное воздействие магистралей друг на друга.

Особенности ПНД изделий для прокладки электрических кабелей

Первая и самая основная особенность в том, что электротехническая труба создана из диэлектрических материалов. То есть, она служит в качестве дополнительного защитного слоя, который призван оградить окружающих и сам кабель от опасных, посторонних воздействий.

Также, конструкция изделия позволяет уберечь кабель от механических повреждений в процессе эксплуатации. Что гарантирует повышение срока использования.

Дополнительно стоит отметить, что для разных типов укладки, применяются различные по конструкции изделия. Так, например, при протяжке силовых кабелей по воздуху, используется труба ПНД гофрированного типа, без дополнительного армирования и усиления – это дает возможность минимизировать вес конструкции и уменьшить нагрузку на подвесные элементы. Основной целью таких защит является минимизация ультрафиолетового потока, который способен разрушать изоляционный слой.

Для подземной прокладки коммуникаций, используются трубы ПНД повышенной прочности, часто с дополнительной армировкой. Это необходимо для эффективного противостояния давлению грунта и другим факторам, например — неаккуратности строителей (часто, кабели задевают ковшами бульдозеров при выполнении земельных работ).

Выбор способа проведения кабеля

Существует два способа соединения объектов электрическими проводами:

Воздушный. Используется ряд опор, к которым последовательно прикрепляется провод от источника до участка ввода в помещение.
Подземный. Кабель укладывают в траншею и засыпают её грунтом.

Первый способ значительно проще. Как правило, площадь дачного участка невелика, расстояния от источника энергии (дома или наружного электрощитка) не требуют установки столбов. Обычно прикрепляют кронштейны к стенам построек и этим ограничиваются. Однако, целостность кабеля при таком способе прокладки всегда находится под угрозой. Сильный порыв ветра, падение деревьев, ремонтные работы могут стать причиной разрыва или отсоединения кабеля от щитка. Это может создать серьёзную угрозу для людей или животных.

Кроме этого, необходимо учитывать специфику воздушного монтажа проводов. Приходится работать на высоте, нередко в одиночку. Это могут себе позволить не все владельцы дач, поскольку процедура достаточно опасная, чреватая травмами или более серьёзными последствиями.

Монтажные работы на высотеИсточник alppromm.ru

Подземное размещение проводки позволяет исключить эти проблемы. Единственные проблемы этого способа – большие трудозатраты и отсутствие понимания, как проложить кабель под землёй без ошибок. Общий порядок действий представляется достаточно простым, но, по ходу дела, пользователи часто сталкиваются со сложностями. Как ни странно, больше всего вопросов возникает у людей, имеющих некоторую техническую подготовку. Они понимают, что необходимо соблюдать определённые правила, выдерживать расстояния, зазоры, соблюдать нормативные требования.

Основную сложность, которая возникает при подземной прокладке кабеля, представляют земляные работы. Если на участке имеются элементы благоустройства, постройки, насаждения, придётся выбирать максимально удобный путь для трассы. Необходимо совместить два требования:

Обеспечить минимальную длину траншеи, чтобы сократить трудозатраты.
Сохранить в целости растения и элементы обустройства участка.

Изменить расположение построек невозможно, поэтому приходится прокладывать траншею между ними. Площадь участка чаще всего занята растениями, поэтому обычно жертвуют одной-двумя грядками.

Схема прокладки на участкеИсточник elektroznatok.ru

После того, как проблема с трассировкой будет решена, возникает следующий вопрос – на какую глубину закапывать кабель электрический, чтобы не повредить другие виды проводов или коммуникаций. Для участков, расположенных в зоне паводков, подтоплений или с высоким уровнем грунтовых вод, этот вопрос весьма важен. Укладывать кабель в воду нельзя, поэтому надо точно знать глубину залегания водоносных пластов.

Ещё один важный вопрос состоит в способе рытья траншеи. Предпочтительнее использовать технику, однако, участок может быть не иметь места для прохода трактора. В таких условиях приходится копать вручную. Это затруднительно, но можно пригласить помощников или, в крайнем случае, нанять пару рабочих и облегчить себе задачу.

Основная причина выбора подземной прокладки кабеля заключается в надёжности и сравнительной дешевизне. Установка столбов требует немалых затрат, как с финансовой точки зрения, так и по объёму работ. Если даже собственные опоры не требуются, провисание и ветровая нагрузка рано или поздно создадут условия для обрыва кабеля. Хорошо, если он оторвётся со стороны источника. В противном случае возможны нежелательные последствия.

Если грунт песчаный, работа движется быстрееИсточник yandex.ru

Преимущества и недостатки гофры

Гофрированные трубы для защиты кабеля имеют ряд ключевых преимуществ:

Дополнительная изоляция силового кабеля.
Защита трубопроводов от внешних механических воздействий благодаря высокой кольцевой жесткости.
Наличие стальной проволоки внутри патрубка, благодаря которой гофрированная труба для прокладки кабеля проще устанавливается, в связи с облегчением протягивания кабеля.
Нет необходимости в сложной резке, и не требуется заземление.
Не подвергаются коррозии.
Упакуются в небольшие бухты.
Невысокая цена благодаря использованию вторичного материала.
Предотвращают возможные удары током.
Препятствуют воспламенению при коротких замыканиях.
Наличие двухслойной системы стенок.
Гофрированная труба для кабеля в земле имеет ребра жесткости и гофрированный внешний слой, которые защищают внутреннюю гладкую поверхность. Именно это качество позволяет прокладывать систему под землей и облегчить прохождение жидкостей.
Влагостойкость, эластичность и гибкость. Возможно укладка кабеля с изгибами.
Устанавливать кабель можно в бетоне, штукатурке, фальш-полах.
Труба гофрированная металлическая для кабеля может быть, а также может быть пластиковой.
Выдерживает температурные перепады от -20 до +90 градусов.
Не поддается воздействию агрессивных элементов окружающей среды.
Незначительный вес.
Эксплуатационный срок – до 50 лет.
Наличие нейлоновой протяжки.
Простота транспортировки.

Использование труб ПНД для монтажа коммуникаций

Для прокладки силовых линий и других инженерных коммуникаций используются различные трубы ПНД. Они отличаются техническими параметрами и конструктивными особенностями:

При монтаже электропроводки в стяжке пола или кирпичной стене применяется гладкая труба ПНД черного цвета.
Изделия с гофрированной поверхностью служат для прокладки открытым, полускрытым и скрытым способами электрических, телефонных, телевизионных и компьютерных сетей, функционирующих при электрическом напряжении переменного или постоянного тока, значения которого не превышает 1000 B. Электротехническая установка подобного типа может работать как на открытом воздухе, так и внутри помещений.
Для прокладки в грунте используются гофрированные трубы ПНД, которые отличаются повышенной эластичностью и прочностью, способностью восстанавливать свои линейные размеры и простотой монтажа.

В зависимости от конструкции изделия выпускаются с зондом или без него. Он представляет собой специальное приспособление, которое предназначено для выполнения протяжки кабеля внутри трубы. Это позволяет сократить время выполнения прокладки силовых сетей и коммуникаций.

При отсутствии зонда протяжка кабеля осуществляется с помощью многоразового приспособления. Трудоемкость операции несколько увеличивается, к тому же требуется наличие определенного технического обеспечения. Однако труба ПНД для прокладки кабеля без протяжки может применяться неоднократно. Такая возможность актуальна при частных ремонтах коммуникаций.

Труба для прокладки кабеля гофрированная с зондом

Среди производителей труб ПНД для прокладывания электрического кабеля наиболее востребована продукция компании DKS. Она представлена гофрированными изделиями «Octopus», предназначенными для монтажа скрытой проводки внутри помещений. Дополнена линейка аксессуарами и различными видами коробок, обеспечивающими прокладку коммуникаций в точном соответствии с установленными нормами.

Продукция компании ДКС: ПНД труба «Octopus»

Для защиты силового и сигнального кабеля используется серия двустенных труб «Octopus». Они надежно защищают электрические провода от повреждений в результате механических воздействий и влияния окружающей среды. Герметичность пластика препятствует проникновению влаги даже при прокладке кабеля в грунте.

Преимущества труб ПНД

По сравнению с металлическими защитными футлярами ПНД труба под кабель обходится значительно дешевле. Тем более, что не обязательно использовать для прокладки силовых линий и различных коммуникаций изделия, которые выпускаются согласно требованиям ГОСТа — допускается применение продукции из вторичного сырья. Техническая труба ПНД изготавливается из отходов производства, которые смешивают с различными полиэтиленовыми добавками. Это несколько меняет эксплуатационные характеристики и цвет готовой продукции, но позволяет значительно уменьшить расходы и снизить ее стоимость.

Кроме того, кабельные трубы ПНД отличаются следующими достоинствами:

срок эксплуатации в нормальных условиях составляет до 50 лет;
отдельные участки можно соединять без применения сварочного аппарата;
имеют небольшой вес по сравнению с защитными футлярами из металла;
не требуют заземления, так как обладают хорошими электроизоляционными свойствами;
не подвергаются разрушениям под воздействием агрессивной среды и коррозии;
сохраняют свои параметры даже в сложных условиях эксплуатации и могут выдерживать перепад температуры в интервале от -25 ⁰C до +70 ⁰C;
не выделяют токсичных веществ и не аккумулируют конденсат на поверхности.

Кабель в трубе ПНД можно прокладывать по любой криволинейной траектории без применения соединительных элементов, поскольку полимер поддается изгибу. Особенно легко менять конфигурацию изделий малого диаметра.

Однако не следует сгибать трубы ПНД слишком сильно: это может спровоцировать залом и протянуть кабель не удастся.

Преимущества использования ПНД труб

Труба под кабель из полиэтилена низкого давления обладает целым рядом особенностей, благодаря которым ее использование является оптимальным, для различных методов прокладки. Ниже приведен список основных плюсов.

Низкая стоимость – этот вид гораздо дешевле традиционных материалов.
Малый вес ПНД изделий – гораздо меньше металлических.
Длительный срок эксплуатации – более 50 лет.
Высокая гибкость. Применяемые материалы обладают повышенной устойчивостью при изгибах, однако нельзя забывать о возможности протяжки жил проводки. При слишком сильном перегибе, провод не получится смонтировать правильно.
Обеспечение достаточного технического проема для возможности добавления новых проводок.
Простота монтажа.
Кожухи ПНД относительно малого диаметра не требуют спайки на концах, что опускает необходимость применения сложного оборудования.
Не подвергается коррозии, старению.
Высокая устойчивость к значительным перепадам температур.

Это далеко не полный перечень значительных плюсов для применения данных материалов.

Преимущества гофрированной трубы

Труба ПНД гофрированнаяявляется одним из самых популярных строительных материалов облегчающих прокладку коммуникаций.

В качестве средства повышающего надежность и комфорт монтажа, может применяться дополнительное армирование стальной проволокой — это придает ей, дополнительную кольцевую жесткость. Усиленная таким образом гофра, может отлично выдерживать давление нескольких метров грунта и отлично противостоять природным факторам.

Также гофрированные чехлы бывают двустенными. Внутренняя поверхность – гладкая, обеспечивает хорошее скольжение при протягивании. Внешняя часть – гофрированная, придает значительные показатели устойчивости к агрессивным средам.

Отдельного упоминания, достойна особенность гофрированных изделий, принимать любую форму, а также их хорошая эластичность. К примеру, металлическая защита может перегнить и лопнуть в месте приложения силы, что приведет к проникновению влаги к проводке, а эта нет – она просто изогнется, но целостность не нарушиться. Благодаря этому имеется возможность укладки не линейных каналов, что особенно полезно при стесненности пространства или специфических строительных условиях.

Следует отметить и устойчивость к перепадам температур. Оптимальными показателями для монтажа является температура от – 20 до + 70°С.

Назначение гофрированной трубы

Прежде всего, отмечают возможность укладки проводов скрытым способом – внутри гофротруб, что позволяет спрятать их большое количество. Другие причины применения гибких изделий:

снижение риска возникновения пожароопасной ситуации: появляется возможность проложить кабель на объектах с деревянными перегородками или отделкой помещений из легковоспламеняющихся материалов (вагонки, дерева, некоторых полимеров);
защита проводов от механического повреждения, такая необходимость возникает, если они проходят за тонким покрытием отделочного материала (например, когда вбивают гвоздь, сверлят и т.д.);
монтаж проводки в стяжке пола – слое бетона, при этом ребра жесткости обеспечивают защиту проводов от деформации вследствие воздействия механической нагрузки;
водонепроницаемость: в толще бетона или на улице оболочка трубы контактирует с влагой, а для проводки это основная опасность;
защита от ультрафиолета (за пределами объекта): в таких условиях многие материалы теряют свойства, что сокращает срок службы изделия.

Монтаж электропроводки в гофре

Недостатком гофры является неполная защита. Полимерные трубы дают возможность вовремя остановиться во время сверления стены, наткнувшись на препятствие. Однако нужно сразу прекратить работы, что обусловлено неабсолютной жесткостью полимерного материала.

Варианты укладки трубы ПНД для прокладки кабеля

Прокладка кабеля под землей в трубе ПНД может осуществляться надземным или подземным способом, или внутри здания.

Независимо от способа укладки защитного кожуха, существуют определенные правила монтажа:

температура окружающей среды должна быть не ниже -30°С;
при глубине залегания кабеля более 2 м предусматривается бетонный канал с толщиной стенки 80-100 мм;
стыковые соединения должны быть герметичными, для этого используются компрессионные муфты, пресс-фитинги или стыковая сварка;
кабели разных сетей не должны располагаться в полости одного канала;

Кабели разных сетей располагают в отдельных каналах

запрещается изгиб трубы под острым углом, это может привести к возникновению излома изделия;
длина участка между коробами не должна быть больше 25 м;
при прокладке кабеля открытым способом вне здания, необходимо применять гофру ПНД черного цвета, которая стойко воздействует ультрафиолетовому излучению;
для оттока конденсата, труба должна быть уложена с наклоном в сторону протяжных коробок, где будет собираться влага.

Прокладка кабеля в ПНД трубе внутри здания выполняется в следующей последовательности:

выполнение разметки трассы прокладки кабеля;
создание штроб в ограждающих элементах помещения (при необходимости);
крепление трубы к ограждающим конструкциям здания. При укладке вдоль стен или по потолку применяются специальные держатели с защелками. Крепление к потолку осуществляется посредством металлических скоб;
соединение участков трубопровода;
заделка отверстий. Для широких и глубоких каналов используется цементный раствор. Для заделки небольших отверстий можно воспользоваться штукатуркой;
протягивание кабельных коммуникаций внутри канала, которые должны находиться в свободном состоянии без натяжения.

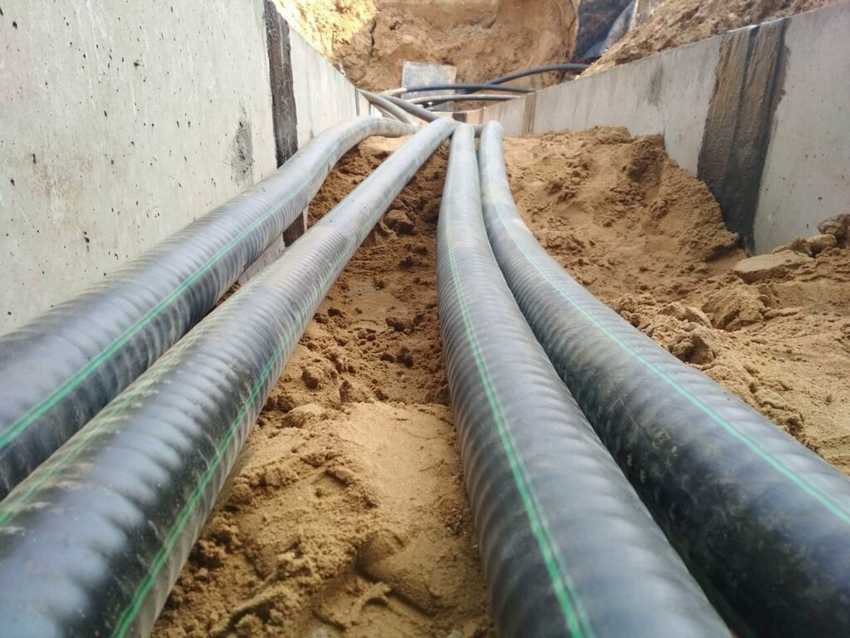

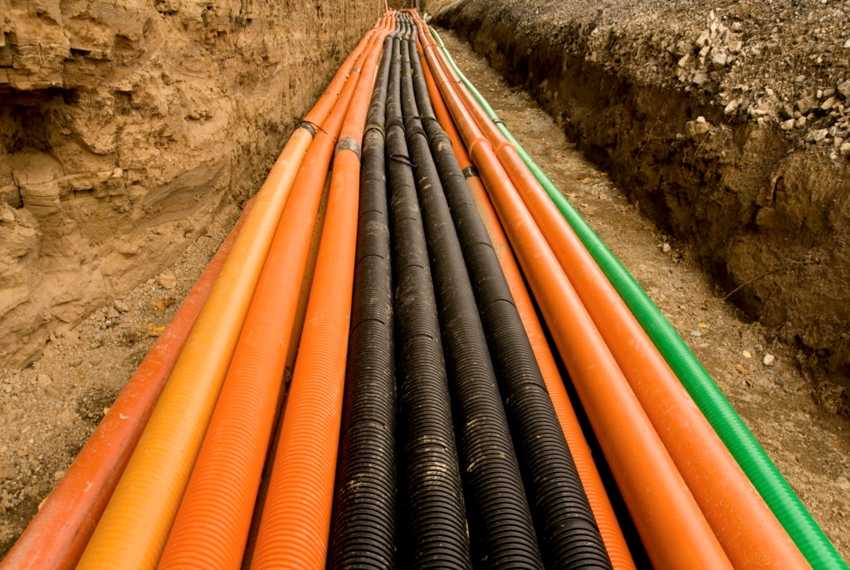

Трубы ПНД для прокладки кабеля размещаются в предварительно вырытых траншеях

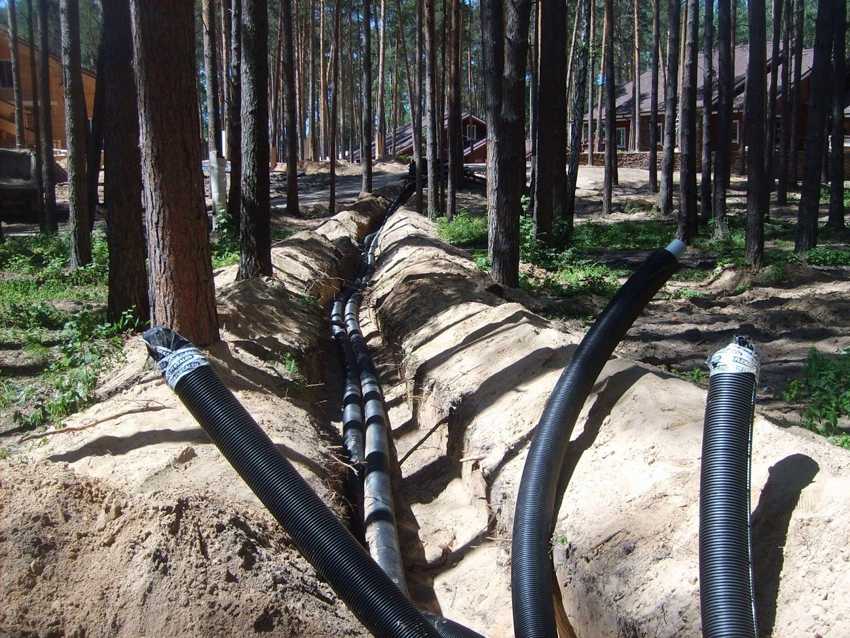

Наружная прокладка кабеля в трубе в земле

Прокладку кабеля в земле в гофре лучше всего осуществлять закрытым способом с обустройством траншеи в земле. Такой вариант имеет больше преимуществ по сравнению с монтажом воздушных трасс. Кабель в земле будет надежно защищен от атмосферных осадков, ультрафиолетовых лучей, температурных перепадов, ветровых нагрузок и других неблагоприятных факторов. К тому же он будет недоступен похитителям цветных металлов.

Процесс укладки кабеля в траншею осуществляется в такой последовательности:

выполнение разметки для будущей траншеи;
выемка грунта на нужную глубину;
утрамбовка дна траншеи с обустройством песчаной подушки толщиной 10-15 см;
укладка ПНД трубы;
стыкование участков посредством использования контактной сварки. Применение фитингов не допускается, поскольку может быть нарушена целостность трассы;
протяжка кабельной продукции внутрь трубы без натяжения при помощи металлической проволоки или специальной протяжки из капрона;
засыпка футляра слоем песка толщиной 10-20 см;
обратная засыпка траншеи грунтом.

Для использования пригодны только целые трубы, без наличия повреждений и заломов

Бестраншейная прокладка кабеля в земле в ПНД трубе

В стесненных условиях местности, где нет возможности выкопать траншею, применяют бестраншейный способ прокладки силового кабеля в земле. Для этого используется специальное оборудование, при помощи которого осуществляется бурение почвы в горизонтальном направлении. Цена прокладки кабеля в земле за метр погонный будет в 1,5-2 превышать стоимость траншейной укладки коммуникаций, и стартует от 350 руб.

Работы начинаются с пробуривания так называемой «пилотной» скважины при помощи специального наконечника. Он крепится на гибкой штанге, что позволяет ей преодолевать естественные препятствия в земле. Для контроля траектории движения и корректировки его направления наконечник имеет навигационный аппарат и охлаждающие отверстия. Одновременно с бурением подается бетонный раствор, который охлаждает инструмент, укрепляет стенки канала, защищая его от обрушения, и снижает силу трения, возникающую при протаскивании плети коммуникаций.

Далее выполняется расширение скважины при помощи триммера, который устанавливается на место буровой головки. Затем осуществляется протягивание трубы, в которую предварительно просовывается кабельная продукция. Конструкция крепится к специальной штанге установки ГНБ, при помощи которой осуществляется протяжка ее через скважину.

Использование ПНД труб для кабельной продукции является надежным, удобным и дешевым вариантом прокладки силовых коммуникаций. При правильном выборе изделий и соблюдений всех правил монтажа, удастся получить безопасную и долговечную разводку, на которую не будут оказывать влияние множество внешних факторов.
