Труба армированная стекловолокном

Что такое армированные полипропиленовые трубы

Уходят в прошлое системы коммуникаций жизнеобеспечения, в которых используются металлические трубы. Несмотря на то, что металлические расходные материалы отличаются высокой прочностью и достаточно надежны в эксплуатации, дороговизна материала и сложный монтаж повлияли на то, что интерес к подобным материалам заметно ослаб на бытовом уровне. В качестве альтернативы металлическим трубам потребитель сегодня ориентируется на армированные синтетические расходные материалы.

В процессе изготовления изделий полипропилен усиливается добавлением в структуру специальных компонентов. В итоге, на выходе мы имеем совершенно другой, качественно новый расходный материал — армированные полипропиленовые трубы. Армирование представляет собой традиционный способ механического укрепления коммуникаций. За счет включения в состав полипропиленового канала синтетических волокон в виде оплетки, удалось существенно повысить прочность и жесткость материала. Армирование выполняется, как в середине самого изделия, так и на внутренней части. Внутреннее армирование встречается крайне редко, а вот включение в структуру готового изделия  дополнительно срединного слоя стекловолокна  — технология достаточно распространенная.

Придя на смену металлическим трубам, полипропиленовые армированные расходные материалы кардинально изменили всю технологию укладки трубопроводов системы теплоснабжения. Синтетический материал не уступает металлу по прочности, устойчив к коррозийным процессам и вполне справляется с перепадами температуры.

Особенно потребителя подкупаем тот факт, что , усиленные и армированные стекловолокном, подходят для отопления любых помещений. Полипропиленовые расходные материалы способны эффективно взаимодействовать практически с любыми типами отопительного оборудования и нагревательной  техники.

Стоимость таких изделий на порядок меньше, чем стоят металлические, медные или металлопластиковые трубопроводы. Этот аспект особо важен в тех случаях, когда речь идет об организации системы отопления во всем доме. В домах и в квартирах большой площади, в двухэтажных жилых постройках использование синтетических армированных каналов позволяет буквально опутать сетью трубопроводов все здание. Длина трубопровода, сделанного из синтетических материалов, в ряде случаев достигает несколько сот метров. С другими изделиями такой роскоши вы себе не позволите, пытаясь экономить на каждом сантиметре.

Подведем итоги. Армирование осуществляется с целью, придать полипропиленовой трубе необходимой прочность. Почему для этой цели используется стекловолокно. Ответ прост. Стекловолокно, вставляемое в середину, пропитывается эластичной пластиковой массой, создавая вместе с окружающими наружным и внешним слоями полипропилена единое целое. В результате достигается необходимая целостность изделия. За счет включения в структуру трубы слоя стекловолокна, удалось существенно уменьшить толщину внутренней стенки, сохранив при этом основной рабочий диаметр канала.

Виды армирования

Полипропиленовые трубы бывают также армированными, что позволяет минимизировать показатель термического расширения и улучшить прочностные характеристики продукции.

В производстве применяется два вида армирующих материалов:

• стекловолокно;
• алюминиевая фольга.

Армирование алюминием

Армирование тонким листовым алюминием (фольгой) может производиться как изнутри, так и по наружному слою трубы. Для такой трубной продукции принято обозначение РЕХ/Аl/РЕХ. Лист может быть как цельным (монолитным), так и перфорированным.

Существует два варианта расположения фольги: посреди слоя полипропилена или ближе к внешней поверхности. В первом случае при монтаже необходимо выполнение торцовки, при которой внутри трубы на 3–4 мм срезается фольга без разрушения пластика.

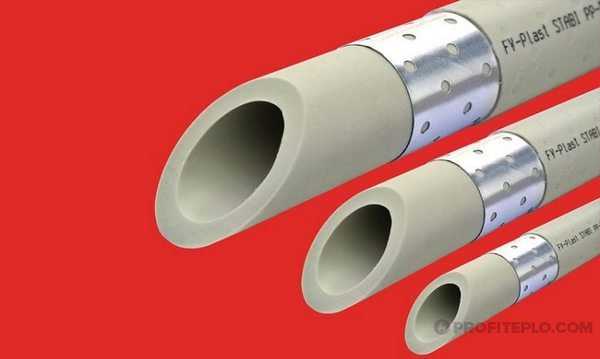

Труба, армированная перфорированным алюминием

Даже очищенная вода, циркулирующая по трубе, не может быть полностью химически нейтральным веществом. Практически всегда в той или иной концентрации в ней содержатся соли, вступающие в реакцию с фольгой и разрушающие ее. Трубы в процессе монтажа требуют зачистки, то есть удаления верхнего слоя пластика и армировки для создания надежного сварного соединения.

Армирование стекловолокном

Пластиковые трубы для отопления, упрочненные стекловолокном, производятся способом соэкструзии. При этом армирующий слой находится посередине.

Изделия из полипропилена, армированные стекловолокном, отличаются малой теплопроводностью и применяются для сборки открытых отопительных систем.

Упрочняющий материал может быть зеленого, красного, синего либо оранжевого цвета. Это всего лишь красящий пигмент, который используют различные производители. Ориентироваться следует на полоску, начертанную вдоль изделия, цвет которой свидетельствует о пригодности для перемещения различных сред:

• красный – для горячего теплоносителя;
• синий – для холодной среды;
• сочетание синего и красного цветов говорит об универсальности применения.

Армирование стекловолокном

Монтаж труб со стекловолокном

Соединение таких изделий осуществляется так же, как и обычных пластиковых труб.

Можно выделить три способа скрепления продукции:

1. При помощи фитингов с резьбой.
2. С применением холодной сварки (то есть особого клея).
3. Термической сваркой (пайкой).

Первый вариант производится следующим образом: торец трубы натягивается на штуцер соединительного элемента и по кругу обжимается монтажной гайкой. Соединение по надёжности (прочности и герметичности) не уступает третьему способу, его допустимо применять даже при конструировании трубопроводов напорного типа. Единственный недостаток – при неумеренном приложении усилий при закручивании монтажной гайки она может просто лопнуть.

При сварке с помощью сварочного аппарата производится разогревание поверхностей торцов труб и соединительных муфт; после соединения они образуют единую полимерную массу. Такое соединение наиболее долговечно и герметично.

В целом использование труб, армированных стекловолокном, вполне оправданно, удобно и выгодно с экономической точки зрения.

Что значат надписи на трубах (маркировка)

На всех современных трубах из полимеров присутствует маркировка в виде набора букв и цифр, в которых закодированы технические характеристики изделия:

1. Название фирмы производителя.
2. Материал, из которого изготовлена труба (H — гомополимер, R — рандом сополимер, PP — полипропилен, PPR — рандом полипропилен; S — однослойная труба, M — имеет два и более слоев, TI — с термоизоляцией, HI — огнестойкая и прочее).
3. Номинальное давление в трубе (PN).
4. Диаметр и толщина стенки трубы (в миллиметрах). Например, значение 25х4,2 говорит о том, что диаметр трубы составляет 25 мм, а толщина стенки — 4,2 мм.
5. Класс эксплуатации: класс 3 — для холодного водоснабжения и теплых полов, класс 4 для температурной среды до 70 °С, класс 5 — для подачи горячей воды и отопления помещений.
6. Максимально допустимое рабочее давление.

Также иногда на трубах имеется дополнительная информация, например, дата выпуска продукции, номер партии, сведения о наличии сертификации продукта и т.д.

Как правильно выбрать

Таким вопросом задается каждый, кто имеет дело с обустройством трубных конструкций во время ремонта или при сооружении нового дома. Главное, чтобы планируемая магистраль была качественной и дешевой.

Для оптимального решения вопроса, нужно обладать знаниями о технических характеристиках системы, которую планируется соорудить.

Специалисты советуют придерживаться определенных рекомендаций относительно иных характеристик, главными из которых являются:

• диаметр;
• давление;
• производители.

А дальше – более подробно.

Необходимые диаметры.

Сегодняшний рынок насыщен изделиями, диаметрами 20-110 мм.

В быту чаще других применяются элементы диаметром до 40 мм. Стояки такой толщины используются при обустройстве отопления, вентиляционных систем, горячего и холодного водоснабжения.

В отдельных случаях нужны максимально точные расчеты при монтировании определенных коммуникаций. В таких ситуациях необходимо воспользоваться услугами специалистов, которые с помощью формул сделают необходимые вычисления. Учитывая максимальный расход воды, скорость ее движения, профессионалы максимально точно скажут, стояк какого диаметра нужно применить в том или ином случае.

На какое давление рассчитаны детали

Человеку, не знакомому со спецификой такой работы, задание по выбору стояка, который способен выдерживать определенное давление, кажется достаточно сложным. Но это на первый взгляд. Фактически, проблема решается просто.

Для этого нужно: знать, на какое давление рассчитана отопительная или водопроводная система и… уметь читать. Это значит, что поскольку на всех ППР трубах армированных стекловолокном имеется маркировка, то в ней содержится вся информация об изделии. Вот там и написано, на какое максимальное давление рассчитано изделие.

Преимущественно, в быту применяют коммуникации с надписью PN20, что означает, что деталь может эксплуатироваться в магистралях с давлением до 20 атм. Это число – преувеличено, поскольку такого давления в бытовых магистралях не наблюдается. Например, в системах отопления одноэтажных зданий номинальное давление 2,5 — 4 атмосферы. Но запас прочности не помешает.

Относительно диаметра, необходимо подобрать соответствующие фитинги.

Важно! Оптимальным вариантом подбора труб, фитингов является наличие деталей не только одного диаметра, но и одного производителя. При монтаже конструкции из таких элементов исключаются минимальные проблемы

Производители

Правильность выбора ППР стояков включает в себя также выбор производителя. Одной конкретной компании, продукция которой удовлетворяла бы всех клиентов – не существует.

Вопрос состоит в том, чтобы избежать ненужных проблем. Поэтому, следует отдать предпочтение тому (или тем) предприятию, репутация которых на рынке аналогичных товаров – безупречная.

Неким преимуществом в этом плане обладают компании из Европы. Высоким качеством, надежностью в эксплуатировании, доступной ценой, а значит, популярностью пользуются изделия компаний из Германии и Чехии.

В последние годы значительно возросло качество товаров из Турции, Китая.

Немного отстают от них отечественные производители, продукция которых сегодня отличается не только относительно невысокими ценами, но и надлежащим качеством. Выбор – за вами. Главное, чтобы не купить подделки. Поэтому, покупайте товар в фирменных магазинах, требуя при этом сертификат качества.

Кроме этих, существуют иные причины, влияющие на выбор товара. Есть, правда, одно но: мы вообще не вспомнили о сроках эксплуатации изделий из белого полипропилена. На это есть своя причина. Придерживаясь требований правильной эксплуатации, элементы трубопроводной конструкции полностью способны выдержать тот промежуток времени, который нужен для начала следующего капитального ремонта здания.

Такие вот сегодня материалы.

Монтаж

Сварка армированных стекловолокном полипропиленовых труб для отопления и водоснабжения производится специальными сварочными аппаратами. Пошаговая инструкция, как осуществляется соединение коммуникаций:

1. В состав трубы не входит металл, поэтому при нарезке, части будущей системы водоснабжения зачищать не нужно. Вам необходимо просто отмерить и специальными кусачками отрезать нужные участки трубы. При этом работая с алюминием, отрезки обязательно нужно будет зачистить;
2. После делается фаска для более плотного и герметичного соединения. Для этого Вам понадобится специальное приспособление или станок;
3. Варить трубы нужно только предназначенным для этого инвертором. Перед началом работы их концы очищаются от грязи и пыли, обезжириваются, фиксируются в центраторе для создания геометрической точности и обрабатываются высокими температурами. Каждая марка полипропиленовых труб имеет свою температур для варки, поэтому будьте внимательны – не переварите соединение;
4. После место шва остужается и коммуникация готова к эксплуатации.

Монтаж полипропиленовых труб

При этом для труб низкого давления можно использовать фитинги. Это специальные аксессуары, позволяющие соединять между собой разные виды труб, при этом, не используя термическое воздействие. Предварительно, нужно нарезать резьбе на окончании трубы. Для этого можно использовать или специальный станок, или метчик, в зависимости от типа фитинга и места расположения резьбового соединения.

Виды фитингов

Далее, в трубу вставляется штуцер с уплотнительным кольцом, его нужно защелкнуть

Очень важно при соединении пластиковых и металлических труб установить между разноматериаловыми коммуникациями диэлектрическую прокладку

PPRC Полипропиленовые

Со временем на смену одним конструкциям приходят другие. Не стали исключением металлические трубы, долго служившие человечеству. Их использовали (и частично еще используют) при сооружении систем горячего и холодного водоснабжения, для отопительных, канализационных магистралей.

Но в последнее время их стали заменять полипропиленовыми (PPRC или PPR) трубами разных диаметров.

Почему стала возможной такая замена?

Причин тут несколько.

Во-первых, практичность, антикоррозионные свойства изделий из пластической массы. Известно, что пластик, тем более высокотемпературный, не подвергается воздействию коррозии, то есть, не гниет, не ржавеет. Стальные же аналоги, не могут столько послужить за счет протекания коррозионных процессов.

Понятно, что при гальваническом покрытии металлы служат достаточно долго. Но такая процедура – слишком дорогая, а общая себестоимость трубопроводной магистрали – очень высокая.

Так зачем тратить лишние средства, если есть хороший заменитель – PPRC трубы, технические характеристики которых не уступают аналогам из металла.

Во-вторых. Для изготовления данных изделий используют полимеризованный полипропилен, цена которого значительно ниже стали

Так что денежная экономия – налицо, что очень важно для многих потребителей

В-третьих. Многие знают, что в металлическом водопроводе в зимнее время часто замерзает вода, что чревато расширением, иногда – растрескиванием стояков. Связано это с отсутствием эластичности металлов. Большая же эластичность полипропилена, позволяет трубам при замерзании в них воды частично увеличить свой диаметр. И все. При плюсовой температуре, лед начнет таять, а стояк примет прежнюю форму.

Сравнение с металлическими изделиями

Свое применение нашли полипропиленовые PPRC изделия при обустройстве отопительных систем не только частных домов, но и магазинов, аптек, поликлиник и т.п.

Практичность такого применения – очевидна, поскольку теплоносителем является вода, температура кипения которой около 100⁰С. Изделия из термопласта способны выдерживать температуру до +95⁰С. А больше – и не нужно, поскольку никто не доводит до кипения воду в отопительной системе.

Если такое отопление сделано в загородном доме, где вы редко бываете, то возможен вариант разгерметизации («размораживания») отопительной системы из металлических деталей. Этого нельзя сказать о конструкции из полипропиленовых труб, которые обладают пластическими свойствами.

По сравнительной характеристике монтажа можно отметить, что стальные детали нужно соединять сваркой или с помощью резьбы. Для этого нужен сварочный аппарат, электроды, пакля или фум-лента, герметик и прочие материалы.

Полипропиленовые детали соединяются специальным сварочным аппаратом, стоимость которого ниже, чем аналога для металла. Кроме того, процесс стыковки длится 10-12 секунд, что значительно сокращает время соединения. Стыки – герметичны, прочны и надежны.

Как соединяют PPR изделия

Сущность действия сварочного аппарата такова: одновременно нагреваются внутренняя и внешняя поверхности трубы. О готовности к свариванию свидетельствует размягчение термопласта.

После этого, в таком же нагретом виде плавно руками соединяют детали между собой.

Через десяток секунд пластик остынет и место стыковки, как и целая конструкция, – готово к эксплуатации.

Но, все-таки, на практике поступают иначе: сначала дают полностью остыть данному участку трубопровода на протяжении 3-4 минут, после чего конструкцию эксплуатируют. Связано это с возможными высокими нагрузками, механического типа: ударами, падениями, действия которых может привести к растрескиванию соединения.

По своему строению детали бывают тонкостенными (эксплуатируются в системах с давлением до 10 атм.) и толстостенными (до 20 атм. – труба PPRC pn20).

Например, в отопительных конструкциях наблюдается применение толстостенных армированных полипропиленовых труб. Дело в том, что армированные алюминием изделия с внешней стороны делает трубопровод более прочным при наличии высоких температур (до +95⁰С). Такой температурой иногда может обладать теплоноситель, хотя редко. Следует отметить, что труба может выдерживать температурные показатели и выше 100⁰С, но в кратковременном режиме. Правда, рисковать – не стоит. Хотя изделия производят с достаточным запасом прочности, что исключает возможность его разрыва.

При монтаже армированных алюминиевой фольгой труб некоторое время тратится на зачистку торца изделия из фольги. Но зато надежное соединение полностью нивелирует потерю времени.

Область применения

Даже хорошо зная все положительные качества полипропиленовых труб, их выбор всегда производится индивидуально с учетом всех нюансов определенного объекта.

Когда температура теплоносителя меняет свой показатель, свойства полипропилена могут тоже измениться. Для каждого вида труб существуют предельные параметры, которые маркируются на внешней поверхности.

Почти для всех современных отопительных систем идеально подходят полипропиленовые изделия, способные выдержать нагрев теплоносителя до 95 градусов.

Такое предельное значение нагрева включает в себя определенный запас, если произойдет кратковременный нагрев до 110 градусов, система сохранит свою целостность, ее характеристики останутся неизменными.

Размягчение полимера начинается при температуре более 140 градусов, а его плавление наблюдается после 175 градусов.

Изделия из полипропилена не устанавливаются в централизованных коммуникациях, если в районах их местонахождения наблюдаются сильные морозы. Чтобы поддержать тепло, приходится нагревать теплоноситель выше температуры кипения.

Если отопительная система работает в автономном режиме и имеет датчик контроля температуры нагрева теплоносителя, лучшим выбором могут стать полипропиленовые изделия.

Они великолепно подходят для создания «теплого пола» или обычного обогрева помещения.

Обзор цен

Купить полипропиленовые пластиковые трубы, армированные стекловолокном для отопления, цена на них зависит от того, кто производители и какой диаметр коммуникации. Рейтинг цен по городам, чтобы можно было сравнить, где выгоднее покупать коммуникации:

Город	Стоимость трубы, армированной стекловолокном с диаметром 50 мм, рубль/метр погонный
Таганрог	460
Санкт-Петербург	450
Новосибирск	460
Нижний Новгород	460
Сочи	470
Москва	470
Астрахань	450
Киров	460
Брянск	460
Красноярск	460

Сейчас наиболее популярны трубы для дома со стекловолоконным армированием марок Valtec (Чехия), Tebo, Glass, Pilsa, Wefatherm, Весбо, Вефатерм, Fiber. Также по более доступной цене можно купить коммуникации производства Турции, но тогда обязательно проверяйте сертификат качества.

Способы армирования

При армировании с помощью алюминия фольга чаще всего крепится внахлест. Такую технологию используют многие отечественные производители. Конечно, в последнее время популярности набирает соединение армированного слоя встык. Данный процесс выполняется с помощью специального лазера. При использовании первого метода необходимо провести зачистку фольги к дальнейшей спайке.

Вначале для армирования использовалась сплошная фольга. Это позволяло предотвратить попадание кислорода в теплоноситель, а также придать поверхности трубы гладкости. Недостаток заключался в плохом соединении армированного слоя с полипропиленом. Поэтому к материалам, а также соединительным веществам предъявляются высокие требования. В особенности это касается материалов, используемых для сооружения отопительной системы.

Если в процессе производства были допущены ошибки, то это приведет к снижению эксплуатационных характеристик трубы. Так, это может быть нарушение производственного процесса или использование некачественного сырья. Частой проблемой является проникание влаги через верхний слой полипропилена. В результате вода скапливается на армированном слое, что приводит к сдуванию материала. Это значительно снижает его прочность.

Чтобы избежать такого результата, полипропиленовые трубы армируются с помощью перфорированной алюминиевой фольги. Иными словами, фольга имеет круглые отверстия, что повышает качество соединения слоев по всей площади. В зависимости от сферы использования полипропиленовые трубы могут прослужить от 20 до 50 лет. В холодном водоснабжении такие материалы служат дольше, так как функционируют в щадящих условиях.

Центральное армирование

Полипропиленовые трубы, изготовленные методом внахлест, имеют некоторые недостатки. В первую очередь это касается проведения монтажа трубопровода. В процессе выполнения работ проводится зачистка армированных труб к сварке. Здесь подразумевается снятие алюминиевого и полипропиленового слоя. Чтобы несколько упростить соединение элементов трубопровода, производители стали использовать изделия центрального армирования.

Использование таких изделий позволяет сохранить их преимущества. Конечно, они имеют некоторые недостатки. Это касается зачистки труб перед сваркой, что позволит предотвратить контактирование армированного слоя с теплоносителем. Если этого не выполнить и использовать для соединения обычные насадки, то в результате вода просочиться между слоями. Как результат, вздутие материалов.

В процессе монтажа трубопровода необходимо выполнить качественное торцевание элементов. Это обеспечит надежное и прочное соединение. К сожалению, выполнить торцевание труб на существующем трубопроводе довольно сложно. Это значительно понижает качество соединений. Единственный вариант – использование специальных насадок, которые имеют конструктивные особенности.

С помощью насадки выполняется прогрев внешней и внутренней поверхности. Это возможно благодаря специальному отверстию в конструкции элемента. Через него выводится воздух, который попадает в пространство между насадкой и армированной трубы. Также это отверстие позволяет выполнять зрительный контроль над проведением нагрева элемента трубопровода.

Армирование стекловолокном

Альтернативой алюминия является стекловолокно. Армирование проводится по аналогичной технологии. Отличие заключается в том, что вместо алюминия используют стекловолокно. В результате этого армированная труба состоит из двух слоев полипропилена, между которых размещается стекловолокно. Здесь стоит отметить, что слои выполняются монолитными, что повышает прочность армированной полипропиленовой трубы.

В процессе производства внутренний слой сваривается с наружным и внутренним. Таким образом, полипропилен надежно скрепляется со стекловолокном, которое предотвращает его деформацию. Для соединения слоев трубы не используют клей, как это было в предыдущем случае.

К недостаткам армирования полипропиленовой трубы стекловолокном можно отнести увеличение веса изделия. Но, стоит отметить, что стоимость такого материала несколько ниже. Помимо этого, стекловолокно не препятствует попаданию кислорода в теплоноситель. В результате это повышает возникновения коррозийного процесса на металлических элементах системы.

Преимущества использования труб ППР для отопления

Большое распространение полипропиленовые трубы получили благодаря целому ряду характеристик:

• большой срок эксплуатации (от 50 лет для горячих сред до 100 лет для холодной воды);
• малый вес готовой конструкции, не требующий дополнительных опор;
• небольшой коэффициент теплопотери;
• высокий уровень звукоизоляции (ППР трубы менее шумные, чем металлические);
• отсутствие конденсата на трубе;
• устойчивость температурным перепадам;
• меньше вероятность оседания осадка внутри трубы;
• устойчивость к коррозии;
• невосприимчивость к проникновению микроорганизмов;
• высокая скорость монтажа;
• отсутствие необходимости в дополнительном уходе за трубами (покраска, очищение от ржавчины);

Несмотря на все преимущества ППР труб важно учитывать два момента. Полипропилен не устойчив к воздействию УФ лучей, поэтому требует дополнительной защиты при наружном применении (эту проблему решает наружный армированный слой)

Также неармированные изделия имеют высокий коэффициент линейного расширения, поэтому, если использовать их для транспортировки воды температурой выше +60 °С, трубы деформируются (пойдут волнами). Это нарушит эстетический внешний вид открытого трубопровода и может привести к разрушению отделки, если трубы спрятаны под ней.
