Разновидности и особенности применения металлических труб для электрических проводов

Гофра для кабеля, размеры, цены

Гофрированные трубы для электрических сетей выпускаются размером от 16 мм до 65 мм. Выбирая размер, учитывайте, что эти изделия имеют два диаметра — внешний и внутренний. Если вы собираетесь прокладывать несколько жил — проводов или кабелей — диаметр следует выбирать так, чтобы оставался зазор не менее половины радиуса. Это требование основано на том, что при прокладке группы (нужно, кстати, брать специальный кабель) он будет больше греться и наличие воздушной прослойки будет способствовать лучшему отводу тепла.

Цена на гофрированные электротехнические трубы зависит от многих факторов:

Выбор размера

Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:

к осветительным приборам — 16 мм;
к розеткам и включателям — не менее 20 мм;
Размер гофры для электрического кабеля выбирают в зависимости от количества и размеров проводников
от главной распределительной коробки до следующей коробки, от щитка — не менее 25 мм;
соединение между двумя электрощитками — не менее 32 мм, причем лучше иметь запасную вторую линию;
проход через перекрытие этажей — жесткой гофрой не менее 40 мм в диаметре;
укладка слаботочных кабелей (телефон, интернет, антенна, и т.п.) — от 25 мм.

Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов

Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.

Цены

Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее

При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета

Разные материалы, цвета, толщина стенки и разные цены

Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.

Цены на ПП гофру

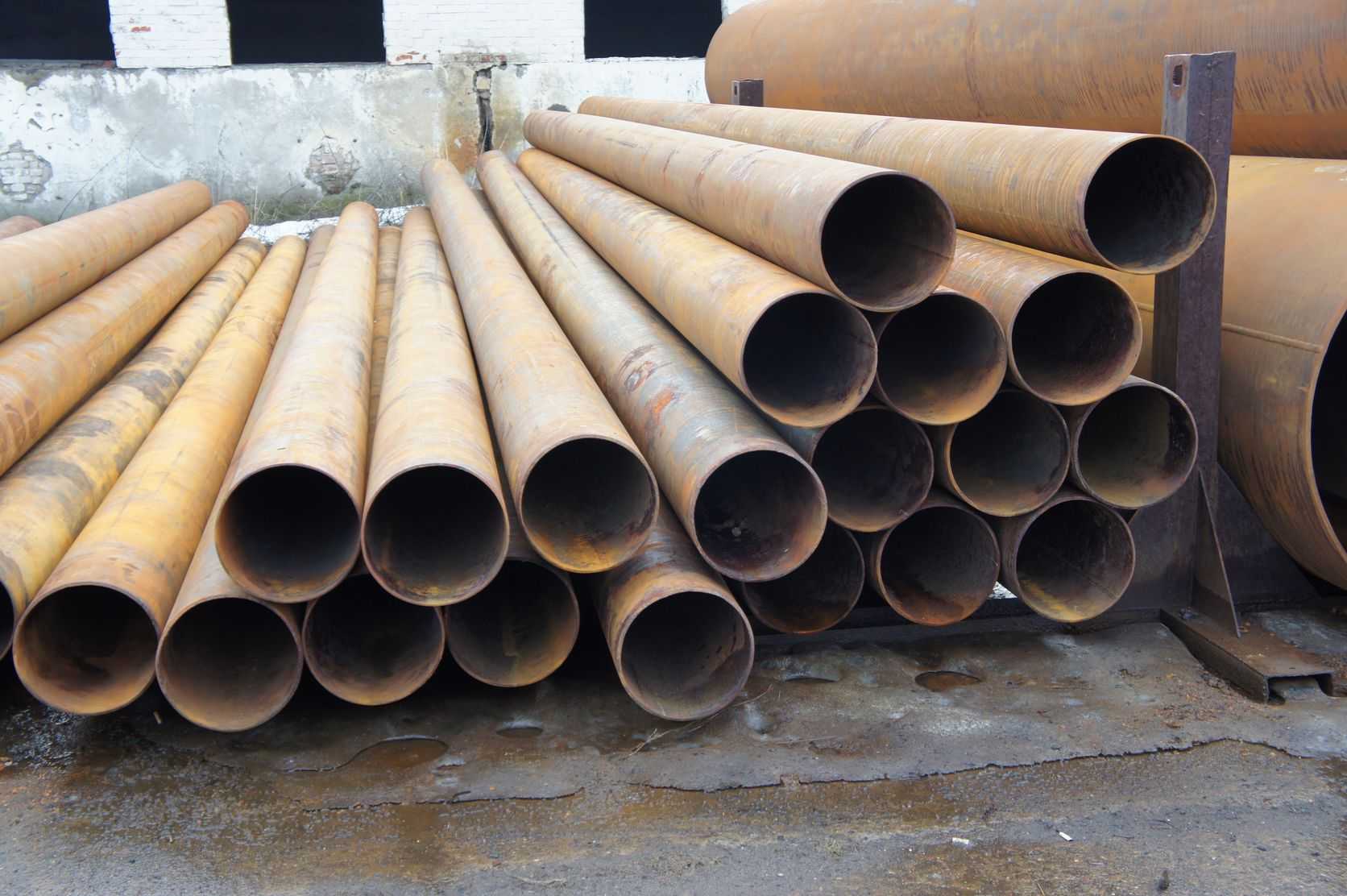

Стальные трубы

Стальные изделия считаются устаревшим вариантом для монтажа водопроводных и других систем. Но, тем не менее, они и сейчас пользуются определённым спросом. Сами по себе они являются неустойчивыми к коррозийным воздействиям, поэтому нуждаются в защитном покрытии. Как правило, защитный слой выполняется из цинка — такие изделия называют оцинкованными.

В первую очередь такие трубы подразделяются на:

шовные;
бесшовные.

А уже после этого, по специфике производства, на:

оцинкованные;
сварные;
горячекатаные;
холоднокатаные;
профильные;
холоднотянутые.

Монтаж стальных изделий, из-за их веса, довольно сложен, но они до сих пор используются в разных трубопроводных конструкциях — технологических и хозяйственных.

Бесшовные стальные трубы — одни из самых прочных изделий трубного проката

По типу сечения выделяют такие виды труб из стали:

круглые;
квадратные;
прямоугольные;
многоугольные.

Такие изделия соединяются между собой: специальными муфтами, резьбой или сваркой. Являются очень прочными и способны переносить большие показатели давления.

Размеры и масса стальных труб представлены в таблице № 1.

Таблица 1

Ду, мм	Наружный диаметр, мм	Масса 1 м трубы, кг
125	165	15,04
100	114	12,15
50	60	4,88
40	48	3,84
32	42,3	3,09
20	26,8	–
10	17	0,8

В процессе эксплуатации характеристики труб из стали ухудшаются — они неизбежно теряют свою пропускную способность из-за сужения просвета. Кроме этого, они проводят электрический ток, что при неисправной электропроводке может привести к поражению током. Эксплуатационный срок стальных изделий составляет примерно 25 лет.

Проводка электропроводки в потолке: за и против

Есть несколько ситуаций, когда такой монтаж остаётся единственным выходом, способным решить проблему:

При последующем монтаже потолков натяжного типа, из гипсокартона.

Гофры и кабеля, проходящие по верху, будут скрыты за натяжным потолком. Гипсокартон не обязательно применять по всей площади. Допустим вариант, когда такая схема используется на некоторых участках.

В помещении уже залита стяжка в готовом виде, которая устраивает по характеристикам.

Нет смысла перезаливать пол или потолок, если качество поверхности изначально на нужном уровне.

Нет желания менять напольное покрытие, которое уже положено.

Главный недостаток – в том, что высота помещения уменьшается при использовании натяжных потолков. Но положительных сторон у такого метода гораздо больше:

Лёгкая разводка компонентов по помещению.
Беспроблемное обслуживание, замена деталей в случае необходимости.
Безопасность. Не потребуется даже запоминать особенности расположения.
Упрощение дальнейшего подключения осветительных приборов.

Такой методике многие отдают предпочтение.

Характеристики и виды изделий

Чтобы приобрести рассматриваемую продукцию нужно учесть все имеющиеся характеристики.

Изделия бывают:

Прямыми (жесткими).
Гофрированными (гибкими).

Ключевыми свойствами рассматриваемых стальных каналов являются показатели:

возможности изгиба;
массы;
длины;
плотности;
диаметра.

Основными преимуществами данной продукции является хорошая надежность, долгая эксплуатация, стойкость к возгоранию, физическим и другим воздействиям.

Однако конструкции нуждаются в постоянном уходе. Причем даже их систематическая покраска не даст стопроцентной защиты от коррозийных процессов.

Подробнее о наиболее популярных изделиях

Прямошовные трубы, изготовленные при помощи электросварки, в большинстве случаев применяются для транспортировки нефтепродуктов, газа, при проектировании и строительстве различных металлоконструкций. Заготовки для таких труб называются штрипсами, они представляют собой обычные стальные листы определенной толщины. Штрипсы разрезаются на отдельные полосы, которые в процессе обработки сгибаются в трубы.

Для сварки используются различные виды швов:

Лазерный шов;
Дуговая сварка;
Индукционная;
Плазмовая.

Завершающий этап производства подразумевает выполнение калибровки и проверки сварного шва на прочность. Различают холоднокатаную и горячекатанную технологию проката по данной разновидности трубных конструкций. Сечение труб, изготовленных таким способом, может быть круглым и квадратным.

Спиральношовные трубы, изготовленные при помощи электросварки производят аналогичным образом с единственным отличием. Стальной лист сначала скручивается в спираль, после чего аккуратно сваривается. Благодаря такой технологии сваривания, устойчивость трубы к механическим воздействиям и высокому внутреннему давлению сильно возрастает.

Область эксплуатации таких трубных конструкций:

Теплотрассы;
Различные нефтепроводы и газопроводы;
Водные магистрали.

В холодноформированных изделиях толщина стенок составляет 0,3-24 мм. Поэтому трубы используются при проектировании авиационной техники, в судостроении, промышленности и других отраслях, где требуется высокая прочность и сравнительно малый вес.

Горячеформированные трубы создаются из цельной разогретой цилиндрической заготовки, легко поддающейся деформации. Эта технология дает возможность создавать трубы с толщиной стенок 2,5 до 75 мм. Такая разновидность труб используется в системах с максимально высоким внутренним давлением, в технологических процессах химической промышленности, где утечка через шов считается недопустимой.

В зависимости от области применения, продолжительность использования этих труб составляет 10-50 лет.

Выбор диаметра ДКС гофротрубы

ДКС детали гофрированного типа имеют широкий ассортимент диаметров, выбор которых зависит от конкретного случая. Рассмотрим основные правила по подбору диаметров таких труб в тех или иных ситуациях:

для приборов, которые выполняют осветительные функции, как правило, используют детали с сечением 16 мм.
для выключателей и розеток проводят изделия ДКС диаметром 20 мм.
проводку от вспомогательного распределительного щитка до главного защищают трубами, диаметр которых равняется минимум 25 мм.

Внутренние и внешние диаметры ДКС труб представлены в таблице №1.

Таблица 1

Диаметр	Внутренний диаметр, мм	Внешний диаметр, мм
63	50,6	63
50	39,6	50
40	31,5	40
32	24,5	32
25	18,3	25
20	14,1	20
16	10,7	16

для защиты проводки между двумя электрощитами используют ДКС трубы с сечением минимум 32 мм.
для междуэтажной проводки применяют изделия с диаметром от 40 до 50 мм.
провода для телефонов и сигнализации предохраняют трубами с сечением 16 мм.
для коаксильных систем идеально подходят изделия с сечением 20 мм.

Диаметр труб выбирают исходя из типа кабеля и способа прокладки сети

ПОЛИМЕРНЫЕ ТРУБЫ

Достоинства полимерных труб:

высокая коррозийная и химическая стойкость, долговечность (гарантированный срок
эксплуатации — от 25 лет),
незначительная вероятность образования
отложений на внутренней поверхности трубы;

низкий коэффициент шероховатости,
равный 0,01,что в среднем в 20 раз меньше, чем у стальных и примерно
в 40-50 раз меньше, чем у чугунных);
требуют меньших затрат
электроэнергии на перекачку жидкости (актуально для горячего и холодного водоснабжения,
поскольку там используется большая скорость потока транспортируемой среды);
в 5-7 раз легче стальных, что облегчает монтажные работы, особенно
в стесненных условиях (небольшие перемещения их при монтаже не требуют грузоподъемных
механизмов), и удешевляет доставку;
низкая теплопроводность материала,
снижающая тепловые потери и уменьшающая образование конденсата на наружной поверхности
труб;

Полимерные
трубы имеют самую высокую коррозийную и химическую стойкость.

Гарантированный
срок их эксплуатации — от 25 лет !

отсутствие необходимости в обслуживании и катодной защите;
стыковая сварка полиэтиленовых труб дешевле, проще, занимает меньше
времени, не требует дополнительных расходных материалов; возможность многократного
монтажа и демонтажа при низких затратах;
высокая надежность сварных
швов соединений в течение всего срока эксплуатации трубопроводов;

ремонтопригодность, позволяющая быстро ликвидировать механические повреждения;
низкая вероятность физического разрушения трубопровода при замерзании
жидкости, так как при этом труба увеличивается в диаметре, а затем, при оттаивании
жидкости, приобретает прежний размер;
практически отсутствует опасность
физического разрушения трубопровода от гидроударов вследствие сравнительно низкого
модуля упругости. Стандартный запас прочности полимерных труб — 50-60%
сверх расчетного рабочего давления;
возможность поставки длинномерными
отрезками (бухтами), что сокращает сроки и стоимость монтажа и прокладки трубопровода
(на 1 км трубопровода диаметром 110 мм приходится всего два стыка);
гибкость труб позволяет проходить повороты трассы трубопровода без использования
фасонных деталей;
возможность объединения в одной оболочке до четырех
труб, что позволяет максимально оптимизировать схему прокладки нескольких сетей
(горячего и холодного водоснабжения и теплоснабжения) в зависимости от назначения
и характера трассы;
возможность использования полимеров для ремонта
(фактически для восстановления) стальных трубопроводов. Протяжка профилированных
полиэтиленовых труб внутри изношенных стальных незначительно изменяет диаметр
водопровода, что позволяет сохранить в нем давление. Профилированная труба восстанавливает
свою первоначальную форму и плотно прилегает к стенкам трубы под воздействием
пара. Протяжка применима для реконструкции водопроводов диаметром от 100
до 500 мм. Существующая труба используется как футляр. Это напрямую уменьшает
объем земляных работ, затраты на капитальный ремонт, сокращает сроки работ;
cущественная экономия воды при промывке вводимых в строй трубопроводов.
Их достаточно промыть один раз, тогда как стальные — как минимум три раза;

Полимерные
трубы являются самыми экологически чистыми: они безвредны и не опасны для здоровья
человека!

В них не выделяются токсичные соединения, не
изменяются органолептические свойства воды, не размножаются бактерии…

экологическая чистота. Трубы из ПВХ являются безвредными
и не опасны для здоровья человека. В процессе их эксплуатации не происходит выделения
токсичных соединений, а при транспортировке питьевой воды не изменяются ее органолептические
свойства.

ПВХ не способствует размножению бактерий, а, следовательно, решает
проблему вторичного загрязнения в водоснабжении. Прежде чем попасть к конкретному
потребителю, предварительно очищенная вода проходит длинный путь (до нескольких
десятков километров), на котором происходит ее вторичное загрязнение вследствие
низкого качества самой системы трубопроводов и застаивания в них воды.

В традиционной
системе стальных трубопроводов в воду попадают ионы железа и размножаются бактерии.
Использование труб из ПВХ исключает первую и снижает вторую составляющую такого
загрязнения.

минимальная звукопередача в помещении за счет высокой
пластичности стенки, что позволяет увеличивать скорость транспортируемой жидкости
в напорных трубопроводах до 6-9 м/с без нарушения санитарных акустических
норм;

«полимеры»
имеют жесткие ограничения по рабочему давлению, напрямую зависящему от средней
температуры в течение всего срока эксплуатации, а также максимальному диаметру
трубы.

Характеристики электротехнических ПВХ труб

Поливинилхлорид в качестве материала для труб, используемых для прокладки проводов, почти идеальный материал:

ПВХ не проводит электрический ток.
Не искрит, не поддерживает горение – защищенные провода можно прокладывать по конструкциям из горючих материалов.
При необходимости провода можно загерметизировать внутри трубы.
Трубы бывают прямые и прочные, бывают гибкие гофрированные.
Для монтажа систем из труб производится множество фитингов, коробок, комплектующих, соединений, окронштейнов – не надо изобретать велосипед при монтаже.
Трубы имеют небольшой вес, легко режутся, легко монтируются.

Преимущества и недостатки

Долговечность – первые изделия уже проработали более 50 лет и приближаются к 60 (правда, срок службы проводов в два раза меньше). Небольшая стоимость

Негорючесть – это особенно важно для электрических сетей, ПВХ к тому же имеет свойство самозатухания. Легкий монтаж – легко режутся, имеется множество видов соединительных элементов; нет необходимости в сложном дорогом оборудовании для монтажа

Отсутствие коррозии. Прочность и одновременно высокая ударная вязкость – трубы хорошо противостоят механическим повреждениям; изделия не хрупкие, могут восстанавливаться после деформации. Морозоустойчивость – выдерживают замерзание – оттаивание и возвращают первоначальную форму. Гибкость – пластик легко согнуть при нагреве даже руками, гофра вообще легко гнется; Безвредность для человека и животных. Химическая инертность, устойчивость к действию кислот и щелочей; Гладкие стенки облегчают затягивание проводов; Отсутствие необходимости в регулярном обслуживании (очистке, антикоррозионной экологичность – достаточно безвредное производство, легкая утилизация. Эстетические качества. Легкий уход – нержавеющую поверхность легко мыть, очищать от грязи. Небольшой вес, отсутствие хрупкости облегчают перевозку и складирование. Поливинилхлорид обладает устойчивостью к ультрафиолету.

Невысокая термостойкость полиэтилена и поливинилхлорида – их рабочие температуры практически ограничены 60 °С. Впрочем, такая температура при прокладке проводов в жилом доме практически не встречается (только возле систем отопления).
Хрупкость на морозе.
Прочность у пластика все-таки ниже, чем у металла.

Преимущества ПВХ труб перед металлическими

Самый существенный недостаток распространенных стальных труб – подверженность коррозии. Трубы из меди и нержавейки не ржавеют, но цена их для монтажа проводки в обычных условиях просто неприемлема. Да стальные трубы дороже труб из ПВХ.

Второе достоинство ПВХ – небольшой вес и легкий монтаж – ПВХ легко режется, меньше весит, проще крепеж к стенам и потолкам.

Третье достоинство – ПВХ не проводит электрический ток. Четвертое – системы из ПВХ не требуют заземления.

Ошибки и правила монтажа кабеля в гофре

для увеличения длины целикового отрезка гофротрубки используйте специальные транзитные коробки, тройники и муфты

Нельзя соединять трубки между собой при помощи изоленты. Устанавливайте соединительные аксессуары на поворотах, углах и ближе к середине всего участка.

нельзя протягивать в одной гофре сразу несколько кабельных линий

силовые сети и слаботочка должны быть разделены между собой, с соблюдением соответствующих расстояний

если вы протягиваете в гофротрубе не кабель, а отдельные провода, вот таблица подбора максимального сечения проводников и их количества, в зависимости от диаметра трубки:

Рекомендуемые диаметры гофры под разные сети:

на линии освещения как правило используется гофра d=16мм

на силовые розетки диаметром не менее 20мм

под коаксиал для видеонаблюдения – не меньше 25мм

под слаботочку (телефон, интернет, ТВ кабель, сигнализация) D=16мм

Порядок и технология укладки кабеля в землю

Любую работу следует начинать со схемы. Это помогает определить количество материалов и проанализировать возможные сложности при закладке коммуникации.

Порядок выполнения работ:

Выкапывают траншею.
Организуют подсыпку из песка, проливают водой.
Затягивают провод, укладывают трубу

Провод должен укладываться с некоторым запасом по длине, хотя бы 2 % (летом – больше).
Проверяют мультиметром на отсутствие КЗ и сопротивление изоляции.
Засыпают – сначала песком, проливают водой, затем землей, слегка уплотняют сверху.
На расстоянии 25 см от коммуникации в землю укладывают специальную сигнальную ленту с надписью «Осторожно, кабель».
Повторно проверяют на отсутствие КЗ и сопротивление изоляции.

Обустройство траншеи

Глубина прокладки линии – не менее 70 см, под проезжей частью, местом стоянки машин – 100 см. Глубина траншеи должна быть больше на 10 см – на величину подушки из песка. Песок – неуплотняемый грунт – предохраняет трубы при небольших просадках почвы.

Возле здания допускается закладка трубы с кабелем на глубину 50 см (+10 см для песка). Длина такого участка не должна быть больше 5 м.

Как соединять два куска

Никак. В трубе никаких муфтовых соединений проводов быть не должно! Необходимо приобретать кабель достаточной длины. Соединения могут быть только в колодцах и только при большой длине коммуникаций.

Сами стальные короба соединяют муфтами с внутренней резьбой, уплотнением лентой ФУМ или паклей, пропитанной суриком, и контргайкой. Это соединение считается самым надежным. Иногда используют муфты с клиновой обоймой, стальные манжеты на винтах, муфты с раструбами.

Для монтажа пластиковых и гофрированных труб выпускают множество фитингов.

Как ввести в дом

Ввод в дом через фундамент не допускается. Для ввода в дом кабель в трубе прокладывается по стене дома и заходит в дом. Конструкция, проходящая по стене дома, должна быть заземлена.

Как затянуть в гофру или трубу

В гофрорукаве внутри обычно находится стальная тонкая проволочка-зонд для протягивания провода. В стальную трубу либо проталкивают тонкую проволоку, затем крепят к ней провод/кабель и протаскивают, либо аккуратно обматывают конец кабеля изолентой и аккуратно (можно вращая) проталкивают кабель. Неразделанный конец кабеля можно ничем не обматывать.

Что, если кабелей несколько

Способы протяжки приведены выше, только концы кабелей сматывают вместе изолентой так, чтобы получился острый «носик». Для этого каждый следующий кабель приматывается на небольшом расстоянии от конца предыдущего (пара сантиметров). Диаметр трубки должен в 2-3 раза превышать диаметр пучка кабелей, тогда особых проблем с проталкиванием не возникнет. Лучше всего воспользоваться способом с проволокой.

Прокладка кабеля под дорогой

Под дорогой кабель следует прокладывать только в защитном чехле из гладкой трубы. Чехол должен быть из одного целого куска, соединение при помощи муфт и коробочек не допускается. При необходимости трубы можно соединить сваркой.

Как правильно проложить кабель в деревянном доме

В деревянном доме, бане, по деревянной обшивке допускается прокладывать электропроводку только в металлических трубах и гофрорукавах, соединенных металлическими распределительными коробками. Система должна быть надежно заземлена.

Сортамент трубного проката

Все виды металлоизделий можно разделить на две группы: сварные и бесшовные. Трубы без шва считаются более устойчивыми к давлению.

В компании Металл ДК вы можете купить в Москве трубу круглую металлическую в ассортименте:

Водогазопроводная (ВГП). Выпускается по ГОСТу 3262-75. Относится к сварным. Применяется при устройстве газо- и водопроводов, отопительных систем.
Труба круглая электросварная. Прямошовная изготавливается по ГОСТам: 10704, 10705, 10706, спиралевидная — по стандарту 8696. Область применения труб общего назначения: бытовые водопроводы, металлоконструкции. Металлоизделия специальные выпускаются по регламенту 20295 и используются при укладке магистралей.
Оцинкованная. Поступает в продажу оптом и в розницу с антикоррозийным покрытием. Она может быть ВГП и простая электросварная. Применяется труба с цинковым покрытием при укладке коммуникаций, которые подвергаются воздействию влаги. Металл со слоем Zn в 10 раз устойчивее к ржавчине, чем обычный.

При покупке товаров в сети металлобаз в Москве и области Металл ДК клиентам предоставляются сертификаты, подтверждающие качество изделий. Сотрудники компании организуют для заказчиков доставку материалов по столице и МО.

Медные трубы

Медные водопроводы являются наиболее дорогостоящим вариантом из всех. Отличаются высокими техническими характеристиками: долговечные, устойчивы к коррозии и перепадам температур (показатели рабочей температуры колеблется от –200 °С до +250 °С). Кроме этого, благодаря своему внешнему виду, они могут стать украшением интерьера. Однако современный рынок может предложить детали, которые отвечают необходимым техническим характеристикам, и стоят дешевле, поэтому такие трубопроводы монтируются исключительно из-за их эстетичного «экстерьера». Срок службы изделий из медного сплава может достигать 50–100 лет.

Зависимость толщины стенок медных труб от диаметра можно выяснить, изучив таблицу №2.

Таблица 2

Ду, мм	Толщина стенки, мм
10–28	1
35–54	1,5
54–89	2
89–108	2,5
108	3

Комплектующие к таким изделиям являются довольно редкими и иногда их сложно найти в продаже (особенно это касается нестандартных конструкций). Монтаж медного трубопровода — дорогостоящее и непростое удовольствие.

Трубы из меди очень популярны благодаря прочности и длительному сроку службы

Также стоит отметить, что прочность таких коммуникаций оставляет желать лучшего. Медную деталь легко помять, тем самым сузив её просвет. Поэтому эксплуатация таких трубопроводов должна проходить без риска повредить их механическим путём.

Назначение гофрированной трубы

Прежде всего, отмечают возможность укладки проводов скрытым способом – внутри гофротруб, что позволяет спрятать их большое количество. Другие причины применения гибких изделий:

снижение риска возникновения пожароопасной ситуации: появляется возможность проложить кабель на объектах с деревянными перегородками или отделкой помещений из легковоспламеняющихся материалов (вагонки, дерева, некоторых полимеров);
защита проводов от механического повреждения, такая необходимость возникает, если они проходят за тонким покрытием отделочного материала (например, когда вбивают гвоздь, сверлят и т.д.);
монтаж проводки в стяжке пола – слое бетона, при этом ребра жесткости обеспечивают защиту проводов от деформации вследствие воздействия механической нагрузки;
водонепроницаемость: в толще бетона или на улице оболочка трубы контактирует с влагой, а для проводки это основная опасность;
защита от ультрафиолета (за пределами объекта): в таких условиях многие материалы теряют свойства, что сокращает срок службы изделия.

Монтаж электропроводки в гофре

Недостатком гофры является неполная защита. Полимерные трубы дают возможность вовремя остановиться во время сверления стены, наткнувшись на препятствие. Однако нужно сразу прекратить работы, что обусловлено неабсолютной жесткостью полимерного материала.

Зачем нужна гофра

Прокладку электрического кабеля в гофре рекомендуют по разным причинам:

При укладке в горючие стены (дерево или каркас), для горючей отделки (вагонка, плиты ПВХ), при креплении к деревянному перекрытию — из соображений пожарной безопасности. В этом случае выбирайте негорючие оболочки.
При прокладке за отделочными материалами — за вагонкой, гипсокартоном, ПВХ плитами и т.п. — из соображений безопасности. Чтобы при попытке повесить что-либо на стену, повредить кабель было сложнее. В том случае самый важный показатель — твердость оболочки.

Кабель располагается внутри гофры

При прокладке кабеля в стяжке или под полом, под отделку гофра используется для нескольких целей. Во-первых, для защиты от сжатия при заливке бетона. Во-вторых, чтобы можно было поменять кабель в случае повреждения, не повредив пол. В-третьих, для защиты от повреждений.
При наружной прокладке оболочка необходима для защиты кабеля от атмосферных воздействий (ультрафиолета) и механических повреждений.
При прокладке на открытом воздухе необходима гофра с широким температурным диапазоном (выдерживающая жару и мороз) и стойкостью к до ультрафиолету. Если кабель подвешен, необходимо также усиление для увеличения несущей способности.
При подземной прокладке важна водонепроницаемость, а также жесткость.

При прокладке жесткой гофры на поворотах лучше использовать специальные муфты

Вообще гофра, даже металлическая, не лучшая защита от механического разрушения. Чтобы при сверлении не попасть в разводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре даже под нагрузкой определяется далеко не каждым детектором проводки. Так что не забудьте залить стяжку, перед отделкой сделать фото, нарисовать и проставить дистанцию.

Маркировка стальных водогазопроводных труб

Исчерпывающую информацию о сортовом металлопрокате можно получить из маркировки, которая имеется на изделии. Производитель может наносить данные несколькими способами:

с использованием электрографа;
путем клеймения;
с применением специальной несмываемой краски;
с помощью электрического карандаша.

Информацию принято располагать:

на торцевом срезе (если изделие имеет стенку толщиной от 10 мм);
на внутренней стенке (для изделий, диаметр которых превышает 530 мм);
на внешней стенке (этот способ применяется для изделий диаметром до 530 мм).

Маркировка должна иметь несколько буквенных и цифровых обозначений. В случае с водогазопроводной трубой указывают следующие характеристики:

Ц — присутствие этой буквы в маркировке означает наличие цинкового слоя;
Л — легкая труба с тонкой стенкой;
У — утяжеленное изделие (толстостенное);
Р — наличие резьбы на сортовом металлопрокате;
ГОСТ ХХХХХ — продукция изготовлена в соответствии с требованиями указанного Госстандарта;
количественный показатель толщины стенки и диаметра.

Таблица диаметров

Диаметр водопроводных труб строго регламентируется принятыми стандартами. Ознакомиться с ними поможет таблица.

Наружный диаметр	Условный проход	Масса 1 метра труб, кг	Толщина стенки труб
Усиленных	Обыкновенных	Легких	Усиленных	Обыкновенных	Легких
10,2	6	0,47	0,4	0,37	2.50	2	1.8
13,5	8	0,74	0,61	0,57	2,8	2,20	2
17,0	10	0,98	0,8	0,74	2,8	2,20	2
21,3	15	˗˗˗˗	˗˗˗˗	1,1	˗˗˗˗	˗˗˗˗	2,35
21,3	15	1,43	1,28	1,16	3,2	2,80	2,5
26,8	20	˗˗˗˗	˗˗˗˗	1,42	˗˗˗˗	˗˗˗˗	2,35
26,8	20	1,86	1,66	1,5	3,2	2,80	2,5
33,5	25	2,91	2,39	2,12	4	3,20	2,8
42,3	32	3,78	3,09	2,73	4	3,20	2,8
48,0	40	4,34	3,84	3,33	4	3,50	3
60,0	50	6,16	4,88	4,22	4,50	3,5	3
75,5	65	7,88	7,05	5,71	4,50	4	3,2
88,5	80	9,32	8,34	7,34	4,50	4	3,50
101,3	90	10,74	9,60	8,44	4,50	4	3,50
114,0	100	13,44	12,15	10,85	5	4,50	4
140,0	125	18,24	15,04	13,42	5,50	4,50	4
165,0	150	21,63	17,81	15,88	5,50	4,50	4

Маркировка труб для прокладки электрокабеля

Производители, тщательно следят за необходимостью нанесения маркировок. Такие обозначения позволяют четко определить принадлежность к какому-либо виду работ, а также указывает на технические характеристики.

Первым и важным отличием является отсутствие специальной цветной полосы по всей длине. Обычно такая разметка наносится только на водопроводные и газовые трубы. Кроме этого, обязательно наносится знак качества и идентификатор производителя, по которому можно определить кто и когда выпустил изделие.

Также имеются маркировки по весу, которые сопоставимы с их прочностью.
