Способы соединения стальных труб

Есть три способа соединения:

1. Сварка.
2. Резьбовые соединения.
3. Фланцы.

Сварка

Понадобится:

• Сварочный аппарат и спецодежда;
• Электроды;
• Болгарка;
• Трубогиб, или готовые углы.

Для соединения применяют ручной дуговой способ сварки.

До начала работы поверхности зачищают и обезжиривают. Нужно проследить, чтобы соблюдалась строгая перпендикулярность. Вначале выполняют несколько прихваток по всей окружности. Сварку производят не за один раз. Каждый следующий шов должен перекрывать предыдущий. После каждого подхода удаляют шлак.

От качества швов будет зависеть работа и срок службы всего трубопровода. Поэтому для данного вида сварочных работ, обычно привлекаются мастера высшей категории.

Как сварить трубы, расположенные вплотную к стене? С каждой из них вырезается наискосок клин. Изнутри проваривается труднодоступный стык.

Технология ручной дуговой сварки

Затем на трубе делается подходящая заплатка и отверстие заваривается.

Сварочный метод соединения занимает много времени, но используется часто, потому что в результате вы получаете нерушимую конструкцию.

Применение сварки для оцинкованных труб не целесообразно, т.к. высокая температура разрушает слой цинка и делает трубы уязвимыми перед коррозией. Лучше воспользоваться фитингами.

Резьбовые соединения, или фитинги

Если раньше многих тяготила необходимость прибегать к сварке, то теперь появилась достойная альтернатива.

Применяя фитинги из стали или латуни, можно собирать трубопроводы любой сложности.

Канализационные чугунные фитинги

Диаметр труб, для которых выпускают фитинги: 16 – 110 мм.

Фитинги 16 — 63 мм. используют там, где давление не превысит 16 атмосфер;

От 75 – 110 мм. применяются для трубопроводов с давлением в 10 атмосфер.

При работе понадобятся:

• Различные фитинги;
• Контргайки;
• Разводной и газовый ключи;
• Герметизирующий материал (пакля или лента ФУМ);
• Плашка с держателем для нарезания резьбы.

Составьте чертёж будущего трубопровода. В нём укажите длину, диаметр изделия, количество поворотов и пересечений.

Виды фитингов

Существуют различные формы фитингов. Они могут соединять трубы одинаковых и разных размеров:

• Крестовина соединяет вместе 4 трубы;
• Угол позволяет повернуть трубопровод на углы 45о или 90о;
• Тройник соединяет разветвление из трёх труб;
• Муфта – прямой стык двух труб.

Процесс монтажа муфтами и фитингами

На концах всех труб нарезается резьба. Затем «намечается» трубопровод. Например, если это отопление – трубы и радиаторы раскладываются на полу. Начинается процесс сборки.

На первую трубу наворачивается контргайка, затем наматывается пакля, или лента фум «по резьбе», т.е. так, чтобы она закручивалась, при соединении муфтой.

Соединение стальных труб обжимными фитингами

Пристыковывается вторая труба, обмотанная таким же образом, и вкручивается в муфту. По ходу работу трубопровод крепится к стене кронштейнами. Последняя процедура – окрашивание труб.

Как соединить две неподвижных трубы? На одной нарезается резьба на всю длину муфты + контргайка.
Муфта накручивается до упора, концы труб совмещаются, и муфта скручивается с одной трубы на другую.

В последнее время появляются обжимные фитинги для стальных труб. Метод не слишком успешен, т.к. металлическая труба не поддаётся деформации при соединении, поэтому её невозможно жёстко зафиксировать. Герметичность и надёжность такого трубопровода – спорный вопрос.

Диаметр

В первом случае указан внешний диаметр, а во втором – внутренний.

½ дюйма = 15 мм.

¾ д. = 20 мм.

1 д. = 25 мм.

Соединения на фланцы

Фланцы – это металлические шайбы с отверстиями для болтов, или шпилек. Они навариваются на края соединяемых труб. Из резины, или другого уплотняющего материала, делается прокладка. После чего два фланца стягиваются болтами.

Важно следить, чтобы противолежащие болты закручивались равномерно, чтобы избежать перекосов и течи в будущем

Фланцевое соединение труб

В быту такое соединение используют редко из-за громоздкого внешнего вида. Чаще применяется в подвалах и для соединения подземных трубопроводов.

Существуют также краны большого диаметра для фланцевого типа соединения. Обслуживание и ремонт такого трубопровода не требует сварочных работ

Это важно в глухих, или затопленных помещениях, где невозможно использовать газо- или электросварку.

Функции и особенности фланцевого соединения

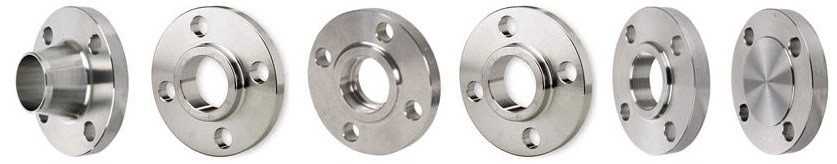

Что такое фланец трубы? Это — плоская пластина из стали кольцеобразной (реже – квадратной или прямоугольной) формы. Посредине на ней имеется отверстие, куда вставляют торцевой участок трубы. Края пластины оснащены несколькими отверстиями, расположенными на одинаковом удалении друг от друга: в них продеваются болты или шпильки, и зажимаются гайками.

Фланцевые соединения трубопроводов выступают в роли хорошей альтернативы сварке и муфтам, с возможностью быстрой сборки и разборки. Установка сопровождается привариванием торцовой части и пропускного фланцевого прохода между собой. Далее происходит стягивание обеих пластин друг с другом при помощи ключей соответствующего размера. Если речь идет о фланцах больших размеров, при закручивании потребуются трубные рычаги.

Чтобы сделать стыковку герметичной, применяются уплотнительные резиновые или фторопластовые прокладки. Кроме того, в случае возникновении нужды в перекрывании определенных участков трубопровода для проведения ремонта предусматривается использование специальных заглушек, называемых обтюраторами. Данным способом трубопроводы могут стыковаться к различным устройствам и технологическим емкостям: в основном это – теплообменники. Для этого конец трубы оснащается наварным фланцем, подключаемым к заборной трубе агрегата.

Фланцы по типу применения делятся на следующие виды:

1. Стыкующие между собой отдельные участки трубопроводов. Рассчитаны на давление 0,1 – 20 Мпа (ГОСТ №12815).
2. Обеспечивающие возможность стыковки трубопроводов с оборудованием и емкостями (ГОСТ №28759).

Чтобы рассчитать фланцевые соединения, существует специальная литература с соответствующими таблицами.

Мировая практика сборки соединений фланцев воротниковых часть III

Мировая практика сборки соединений фланцев воротниковых часть III

Контроль усилия затягивания болта Использование избыточных усилий, молотка, кусков трубы для усиления ключа крайне не рекомендуется, поскольку это не обеспечивает заданной точности. Требуемый момент затяжки должен быть указан в спецификации или рекомендациях от производителя прокладок. Усилия должно быть достаточно, чтобы слегка затянуть крепеж и стабилизировать сборку. Предварительную затяжку крепежных элементов следует производить крест-накрест или звездой, для того чтобы угол между последовательно затягиваемыми гайками составлял не менее 90°. На этой стадии не должно происходить значительного сжатия прокладки. После того, как сборка стабилизируется, можно применить усилие в объеме 30-50% от целевой нагрузки, используя то же правило (крест-накрест или звезду). В следующем проходе усилие можно увеличить до 60-70%, и лишь затем следует выполнять окончательную затяжку в полную силу – 100% требуемого усилия. Необходимо сделать полный круг, используя динамометрический ключ, для того, чтобы убедиться, что все гайки затянуты на заданную величину. По соображениям безопасности, избыточное давление в трубопроводной системе в момент затяжки гаек должно быть равно нулю. Компенсация ослабления Несмотря на то, что процесс повторной затяжки будет зависеть от конкретных условий эксплуатации фланцев воротниковых, компенсация начальных потерь нагрузки в сборке является одной из важнейших стратегий, которую следует рассмотреть. Повторное приложение крутящего момента в объеме 100% от целевой нагрузки помогает в значительной степени компенсировать ослабление прокладки. Рекомендации, касающиеся повторной затяжки, также должны быть отражены в спецификации или рекомендациях завода производителя. Прокладки, изготовленные из эластомеров, как правило, не требуют повторной затяжки, даже если они подвергались воздействиям высоких температур. По соображениям безопасности, повторная затяжка болтов также должна производится при условии нулевого избыточного давления. Выводы Для обеспечения надежного, и герметичного в долгосрочной перспективе соединения фланцев воротниковых, каждый из его элементов должен быть тщательно рассчитан, а установка и эксплуатация должна происходить в строгом соответствии с расчетными параметрами. Игнорирование этих важнейших требований может привести к утечкам продукта в окружающую среду. Правильное применение шести базовых принципов установки является неотъемлемым условием обеспечения безопасной работы оборудования. При отсутствии рекомендаций всегда следует обращаться к производителю прокладок, который может дать указания, касающиеся конкретных условий их применения.

Фланцы

Очень популярный вид фитингов – это фланцы. Они применяются в трубопроводных системах для создания разъемного соединения. Изготавливаются фланцы в форме диска или квадратной рамки. После монтажа фланцы стягивают арматуру или трубы одного диаметра болтами или шпильками.

Обычно фланцы монтируются в местах присоединения трубопровода к арматуре, оборудованию с ответными фланцами, либо на участках труб, которые подлежат замене в процессе эксплуатации.

Фланцы изготавливаются по ГОСТ и ОСТ. Они имеют стандартные размеры ианалогичный с трубами условный диаметр (Ду). Для повышения герметичности соединения арматуры с трубопроводом при монтаже фланцев применяется прокладка из паронита или резины. Свойства и материал такой прокладки подбирается в зависимости от характеристик транспортируемой рабочей среды.

По методу соединения фланцы бывают резьбовыми и сварными.

По ГОСТ 12815 сварные фланцы подразделяются на:

• Плоские приварные. Привариваются двумя швами;
• Приварные встык;
• Свободные на приварном кольце.

Данные изделия изготавливаются при помощи ковки, штамповки, литья, методом вырезки из цельного металла с последующей металлообработкой. Материалы изготовления – различные стали: углеродистая (сталь 20, 25), легированная (09Г2С, 10Г2), нержавеющая (12Х18Н10Т, 15ХМ) и т.п. Материал из которого изготавливают фитинг подбирается учитывая условия эксплуатации и параметры рабочей среды.

В соответствии с ГОСТ 12815-80 в зависимости от вида уплотнительных плоскостей, фланцы делятся на 8 типов:

• С выступом;
• С соединительным выступом;
• С впадиной;
• С пазом;
• С шипом,
• Под прокладку овального сечения;
• Шип-паз под фторопластовые прокладки;
• Под линзовую прокладку.

Фланцы обладают высокой прочностью, химической устойчивостью, теплостойкостью, хорошими показателями упругости. Они используются на трубопроводах всех видов, в том числе на трубопроводных системах и трубах с повышенным давлением транспортируемой рабочей среды.

Классы давления фланцев

Детали, изготавливающиеся согласно нормам Asme (Asni) всегда отличаются рядом показателей. Одним из этих параметров считается номинальное давление. При этом диаметр изделия должен подходить его давлению согласно установленным образцам. Символический диаметр отмечается комбинацией букв «ДУ» или «DN», после этого стоит цифра, характеризующая сам диаметр. Относительное давление меряется в «РУ» или «PN».

Чертеж фланца с самыми разными обозначениями

Классы давления американской системы соответствуют переводу в МПа:

• 150 psi — 1,03 МПа;
• 300 psi — 2,07 МПа;
• 400 psi — 2,76 МПа;
• 600 psi — 4,14 МПа;
• 900 psi — 6,21 МПа;
• 1500 проводимости тепла — 10,34 МПа;
• 2000 psi — 13,79 МПа;
• 3000 psi — 20,68 МПа.

Если перевести с МПа каждый класс будет указывать на давление фланца в кгс/см?. От класса давления зависит, где будет применяться подобранная деталь.

Технология соединения пластиковых труб с металлическими

Использование фитингов с резьбой

Для монтажа полипропиленовых труб с металлическими частями (трубы, смесители, счетчики, фильтры и т.п.) используются фитинги с резьбой необходимого диаметра на одной стороне и с муфтой для впаивания пластиковой трубы – с другой. Резьба на таких фитингах может быть как внутренняя, так и наружная.

Соединение стальных и полипропиленовых труб с помощью фитингов:

1. Открутите муфту стальной трубы там, где предполагается соединить ее с трубой из пластика, либо отрежьте часть старой металлической трубы, а край смажьте солидолом или маслом и нарежьте новую резьбу резьборезом.
2. Резьбу протрите, намотайте паклю (или фум-ленту), смажьте силиконом. Сделайте не более одного-двух витков таким образом, чтобы край ленты при зажиме был направлен по ходу резьбы.
3. Накрутите прессфитинг без применения ключа во избежание растрескивания. При необходимости (при протекании воды после ее включения) докрутите фитинг.

Этапы монтажа фитинга

С помощью полипропиленовых фитингов разнообразной конфигурации очень удобно делать различного рода изгибы и повороты в монтируемой трубопроводной системе. Также возможно изменить конфигурацию фитинга, прогрев его с помощью строительного фена, но не более чем до 140 градусов. Следует помнить, что полипропилен возгорается при нагревании выше 350 градусов, и не стоит допускать его перегрева.

Полипропиленовые трубы имеют свойства расширяться и сужаться при разных температурах. Поэтому при их использовании для отопления или для подведения горячей воды, монтируя трубы в стене под слоем штукатурки, следует оставлять зазор в штробах не менее 1 см при помощи трубчатой изоляции, особенно вокруг обводов, тройников.

Использование фланцев

Достаточно часто применяемый разъемный вид соединения полиэтиленовых труб – соединение фланцевое. Для его осуществления применяются втулки под фланцы, привариваемые к торцам труб, либо накидные фланцы, выполненные из металла.

Монтаж пластиковых труб при помощи фланцев используется:

Фланцевый переход со стали на полиэтилен

Фланцы свободного типа, опирающиеся на бурты, наиболее применимы для пластиковых труб. Чтобы осуществить соединение стальных и полиэтиленовых труб,

выбираются свободные стальные фланцы таких размеров, которые соответствуют размерам металлических частей монтируемого трубопровода.

Совет от профессионала:

Обратите особое внимание на отсутствие на металлических фланцах острых элементов и заусенцев, которые могут повредить полиэтиленовую трубу. Некоторые особенности соединений фланцами:. Некоторые особенности соединений фланцами:

Некоторые особенности соединений фланцами:

• для средних и тяжелых полиэтиленовых труб диаметром до 150 мм и для легких труб диаметром до 300 мм наиболее подходящий вариант – использование свободных фланцев, опирающихся на прямой бурт;
• бурт прямой с конусным переходом используется, чтобы увеличить прочность соединения;
• свободного типа фланцы с опорой на конусные бурты используются для соединения труб диаметром более 200 мм;
• клиновое соединение, имеющее фигурный фланец и стальной выступ, можно использовать для труб любого диаметра.

Фланцы: свободный, с опорой на бурты и фигурный

Порядок проведения работы:

1. Обрезать трубу по месту соединения. Следить, чтобы срез был ровным.
2. Надеть на трубу металлический фланец свободного типа.
3. Надеть резиновую прокладку. Не допускать ее напуска за срез трубы более чем на 10 мм.
4. Надвинуть фланец на прокладку, соединить с ответным фланцем болтами.

Совет от профессионала:

Затягивайте болты равномерно, прилагая усилие не более того, что указано в спецификациях фланцев и комплектующих частей.

Схема фланцевого соединения

Как видно из инструкции, оба метода довольно просты в исполнении. Единственным условием их работоспособности является тщательное следование описанию – тогда ваш трубопровод будет качественным и надежным.

• Автономная канализация
• Бытовые насосы
• Водосточная система
• Выгребная яма
• Дренаж
• Канализационный колодец
• Канализационные трубы
• Оборудование
• Подключение к канализации
• Постройки
• Прочистка
• Сантехника
• Септик

• Выбор и установка подвесного биде своими руками
• Как выбрать электронное биде
• Выбор и установка компакт-биде
• Как выбрать производителя биде
• Как выбрать, установить и подключить напольное биде

• Как установить и отрегулировать арматуру сливного бачка унитаза
• Как подключить посудомоечную машину своими руками
• Как подключить стиральную машину своими руками
• Прочистка канализационных труб: бытовые рецепты и оборудование
• Система отопления из полиэтиленовых труб: как создать своими руками

Диаметр резьбы

• Все резьбовые крепежные детали имеют внутренний (гайки) и наружный (шпильки и болты) диаметр резьбы. В зависимости от назначения и нормативного документа, по которому изготавливается продукция, резьба может быть метрической и дюймовой. Метрический шаг резьбы измеряется в миллиметрах, а дюймовый — в дюймах.
• Шаг резьбы — расстояние между двумя соседними вершинами резьбы.
• В зависимости от назначения крепежного изделия большинство нормативных документов предусматривает возможность изготовления крепежа с различным шагом резьбы (крупный или мелкий шаг резьбы). Как правило, крупный шаг резьбы является основным и при заказе изделия не указывается.
• В отдельных случаях может быть выполнен шаг резьбы отличный от рекомендованного нормативными документами.
• Размер «под ключ» равен диаметру вписанной окружности.
• Как правило, для каждого номинального диаметра резьбы предусмотрена одна величина «под ключ».

• Длина болта — длина, которая указывается в обозначении изделия при заказе, в большинстве случаев не является габаритной характеристикой. Преимущественно длина болта, указываемая в обозначении изделия, равна длине стержня болта, т. е. высота головки болта в расчет не берется.
• Пример: для болта М12х120 — длина стержня болта равна 120 мм , при этом общая габаритная длина больше на высоту головки болта на 7,5 мм , т. е. общая габаритная длина равна 127,5 мм . На рис. 3: l — длина болта; l+ к = общая габаритная длина болта.

Длина шпильки

• Для большинства шпилек длина l, указываемая при заказе, обозначает общую габаритную длину шпильки. Однако некоторые нормативные документы предусматривают в обозначении шпилек не всю длину шпильки.
• Пример: ГОСТ 22032-76, распространяющийся на шпильки с ввинчиваемым концом длиной d_v предусматривает обозначение длины шпильки, не включающей длину ввинчиваемого конца. l — длина шпильки, b — длина ввинчиваемого конца (рис. 4).

Исполнение 1

• Поле допуска резьбы обозначает точность исполнения резьбы.
• Чем больше значение поля допуска, тем больше отклонение параметров резьбы от номинальных.
• Для большинства крепежных изделий достаточным является поле допуска резьбы для наружной резьбы — 6д, для внутренней резьбы—6Н.
• Длина резьбового конца — длина части болта или шпильки, предназначенная для навинчивания гайки.

Как выбрать фланцы для стальных труб

При подборе учитывают технические параметры деталей. При правильном выборе детали создают надежное место стыка, исключающее протечку. Неправильный подбор элементов приведет к разгерметизации системы.

Ряд

Выбирая подобные детали, учитывают диаметр пропускного отверстия и ряд предназначенных для установки крепежных элементов. Соединение стальных труб с фланцами предусматривает подбор по параметрам:

1. Форма. Соединять элементы разной конфигурации недопустимо.
2. Диаметр отверстий, предназначенных для крепежей.
3. Размер. Стыкуют патрубки двумя одинаковыми деталями.
4. Расстояние между монтажными отверстиями.

Без точного совпадения рядности установить болты будет невозможно. Это учитывают при выборе.

Допустимый уровень максимального давления трубной магистрали

Для получения герметичного соединения стальных труб учитывают максимальный показатель. Несоблюдение этого правила может привести к порыву и утечке рабочей среды.

Фланцами возможно соединение трубопроводов с низким, средним и высоким давлением. В магистралях используется жидкая или газообразная рабочая среда. Повышение давления приводит к возрастанию нагрузки на соединительный элемент. Чтобы деталь можно было использовать в сетях с высокими показателями, производители принимают следующие меры:

• увеличивают массу и габаритные параметры элемента;
• повышают точность соединения;
• увеличивают диаметр монтажных отверстий.

Чтобы определить, из какого материала выбрать фланцы, учитывают максимальное давление в трубопроводе. Для систем с высокими показателями подбирают стальные заготовки.

Размеры болтов для магистрали с давлением 1 МПа представлены в таблице.

Диапазон рабочей температуры

Перед приобретением необходимо изучить нормативную документацию, приложенную производителем. В ней указывается предельно допустимые показатели рабочей среды.

В системах с перепадом температуры место стыка изготавливают из латуни. Материал имеет хорошие прочностные характеристики. Латунные заготовки устойчивы к перепадам температуры.

Уплотнители (прокладки)

Фланцевое соединение труб из стали предусматривает установку уплотнения. Производители изготавливают прокладки из различных материалов. Уплотнитель должен плотно прилегать к поверхности, быть устойчивым к коррозии и перепадам температуры.

При монтаже используют несколько видов прокладок:

1. Из мягких материалов. Применяются при сборке трубопроводов с низким давлением. Прокладки такого типа изготавливают из паронита, резины, картона, фторопласта и т. д.
2. Из металла и мягких материалов. Уплотнитель состоит из нескольких слоев. Наличие металла делает его жестким и устойчивым к нагрузкам. Мягкие части обеспечивают плотное прилегание к поверхностям. Уплотнители используются в системах с любым давлением.
3. Из металла. Используются в сетях с высокими показателями давления и температуры. Плотное прилегание прокладки к поверхностям обеспечивается большим усилием, приложенным к болтам.

Материал изготовления и конфигурацию уплотнения подбирают отдельно для каждого случая. При этом учитывают технические параметры сети. Так получают надежное соединение стальных труб, устойчивое к негативному влиянию внешних факторов.

Фланцевые соединения — принципиальная «мелочь» при монтаже трубопроводов

Львов

При строительстве хоть какого предприятия хим, пищевой, металлургической и нефтяной индустрии немаловажная роль отводится работам по изготовлению и монтажу технологических трубопроводов. Трубопроводы — важная часть промышленного объекта. От свойства их производства и монтажа зависит предстоящая — надежная, долгая и неопасная эксплуатация бессчетных установок и оборудования.

Одними из самых распространённых соединительных деталей технологических трубопроводов являются фланцы. Фланцевые соединения используют при установке арматуры с фланцами, также для присоединения трубопроводов к различному оборудованию. В санитарно-технических системах употребляют фланцы плоские приварные и приварные встык.

Фланцевые соединения состоят из 2-ух фланцев, уплотнительного кольца либо прокладки, соединительных болтов (либо шпилек) с гайками. Плотность соединения достигается благодаря прокладкам из упругого материала, установленным меж торцевыми поверхностями фланцев. Благодаря обычный конструкции, легкости сборки и разборки, распространенности фланцевой трубопроводной арматуры, фланцевые соединения получили обширное распространение.

Фланцы могут привариваться к трубе либо устанавливаться на резьбе. Используются также фланцы, свободно сидящие на трубе и удерживаемые на ней методом обработки концов труб либо приваренных к трубам колец. Для получения нужной плотности фланцевого соединения трубопровода, меж фланцами устанавливают прокладку, а соприкасающимся уплотнительным поверхностям присваивают специальную форму.

Прокладочные материалы и прокладки для уплотнения фланцевых соединений трубопроводов и арматуры, должны владеть достаточной упругостью и прочностью для стойкости ко внутреннему давлению и температурным удлинениям трубопровода, хим стойкостью в брутальных средах, теплостойкостью. Выбор материала для уплотнений находится в зависимости от определенных критерий работы трубопровода: температуры, давления и степени злости транспортируемого вещества. При температуре среды до 100ºС используют асбестовый картон, проваренный в олифе, шириной 3-6 мм, либо техно резину, а при температуре среды выше 100ºС — паронит шириной 2-3 мм. Для газопроводов употребляют прокладки из маслобензостойкой резины шириной 2-5 мм, если нет других указаний в проекте. Форма и размеры прокладок определяются конфигурацией уплотняемых соединений.

Фланцевые соединения крепятся с помощью крепежных изделий — болтов, гаек, шпилек и шайб, предназначенных также для сборки арматуры и крепления трубопровода на опорах и опорных конструкциях. Для фланцев и фланцевых заглушек на условное давление до 2,5 МПа и температуру до 300°С используют болты с шестигранной головкой либо шпильки и шестигранные гайки, а на условное давление 4 МПа и поболее либо температуру выше 300°С и ниже -40°С — шпильки, гайки и шайбы.

Преимущество шпилек по сопоставлению с болтами заключается в том, что при затяжке шпилек напряжения распределяются умеренно, а у болтов напряжения концентрируется в местах перехода стержня в головку. Не считая того, шпильки можно устанавливать в местах, где нереально крепление болтами. Длина болтов и шпилек должна быть таковой, чтоб их концы после затяжки выступали за гайку на два-три витка резьбы. Головки болтов следует распологать с одной стороны соединения. Чтоб обеспечить равномерное уплотнение прокладки и исключить перекос фланцевого соединения, гайки затягивают равномерно и умеренно в крестообразном порядке. Материал крепежных деталей выбирают зависимо от рабочих характеристик транспортируемого по трубопроводу вещества.

Для правильного подбора фланцевых соединений нужно обращаться к спецам. Компания Тубес Интернешинл — это мастера, которые предоставят вам всю исчерпающую информацию о фланцевых соединениях, их свойствах и цены.

Что такое ламинат

Данное покрытие для пола в начале XXI века получило широкое распространение. Это не удивительно, ведь некоторые его виды(смотрите здесь например: santehbud.com/pidlohove-pokryttya/laminat/) по своему качеству ничем не отличаются от многих других …

Необхідний одяг для зимового відпочинку

Кожна пора року прекрасна та індивідуальна по-своєму: літо подароване нам для того, щоб ніжитися під яскравими сонячними променями, осінь і весна – милуватись чудовою навколишньою природою, зима – збиратись біля …

Ремонт деревянного пола

Практически во всех деревянных домах в качестве напольного покрытия используется деревянный материал — подробнее здесь: http://lispromgrup.com/pidloha/. Это связано с тем, что он является экологически чистым и безвредным для людей, проживающих …

Расчет фланцевых соединений

После определения типа фланца, в зависимости от его назначения, вида прокладочного изделия, а также материалов, из которых изделие будет изготавливаться, конструкторами выбираются необходимые размеры детали по специальным таблицам. Они представлены в соответствующих ГОСТах. Несмотря на то что фланцы являются стандартными деталями, очень часто возникает потребность в конструировании индивидуального изделия. Система расчета включает следующие пункты:

1. Расчет пластических деформаций в основании втулок, это касается соединений, работающих при небольших температурах и давлениях.
2. Учет внешнего изгибающего момента, возникающего от нагрузки на болты. Этот параметр определяет прочностные характеристики фланца.
3. Вычисление возникающих напряжений, особенно это касается изделий, которые получены сваркой.
4. Выбор шага болтов, неправильно определенный этот параметр может вызвать прогиб колец фланца между болтами.

Расчет фланцевых соединений должен учитывать разновидность нагрузки. Возможны два варианта — в первом случае нагрузка от болтов передается на прокладку, во втором — идет равномерное распределение нагрузок между прокладкой и опорным кольцом.

Системы трубопроводов должны иметь повышенную надёжность и долговечность, поэтому соединение элементов производят сваркой. Но иногда встречаются случаи, когда применение сварных соединений оказывается нереальным. Например, требуется монтаж фитингов и агрегатов, обеспечение разборных узлов и соединение труб из различных материалов (чугун со сталью, сталь с асбестоцементом, чугун с пластиком, пластик со сталью и т.п.), а также множество других технологических процессов. Для этих целей самым подходящим является фланцевое соединение, ведь конструктивно такой монтаж очень прост и предусматривает два фланца с прокладкой между ними и стяжку при помощи шпилек или болтов.

Преимущества и недостатки сшитого полиэтилена

Во многом популярность труб из ПНД объясняется отличными эксплуатационными характеристиками, долговечностью, универсальностью их использования и доступной стоимостью. К преимуществам сшитого полипропилена можно отнести следующее:

• устойчивость к различным растворителям и высокой температуре;
• материал не подвержен коррозии, что обеспечивает его максимальную долговечность;
• гладкая внутренняя поверхность упрощает ток жидкостей и исключает перекрытие просвета;
• гарантированный срок эксплуатации водопровода составляет не менее 50 лет;
• отличная гибкость труб ПНД позволяет существенно упростить монтажные работы;
• прочность материала, который со временем сохраняет свои эксплуатационные характеристики;
• доступная стоимость и широкий ассортимент.

Единственный недостаток у ПНД труб — это их посредственная устойчивость к воздействию ультрафиолета. Поэтому при открытой прокладке магистрали по земле требуется дополнительно использовать различные изоляторы, которые предотвратят разрушение материала от солнечного света. В продаже можно найти специальные трубы из ПНД, имеющие покрытие из фольги или других аналогичных материалов, предназначенные для их использования при длительном воздействии ультрафиолета.
