Проблемы и решения
Вот описание нескольких типичных проблем соединений на сгонах и способов их решения.
Течь контргайки на подводке водоснабжения
Причиной течи чаще всего становится сгнившая или выгоревшая подмотка.
Сантехнический лен без пропитки нестоек к влаге и высоким температурам.
В качестве пропитки можно использовать любые быстросохнущие лаки и краски.
Неисправность устраняется так:
- Перекрываем вентиль на соответствующей воде;
- Открываем кран, чтобы убедиться в работоспособности вентиля и сбросить избыточное давление в подводке;
- Удерживая сгон от проворота одним газовым ключом, вторым отворачиваем контргайку на 3-4 оборота;
- Удаляем из просвета между контргайкой и муфтой старую подмотку и накручиваем прядку новой;
- Затягиваем контргайку и проверяем подводку под давлением.
Течь контргайки на подводке к радиатору
Помимо выгорания подмотки, здесь добавляется еще пара вероятных причин неисправности:
- Подвижность радиатора или подводки к нему. Именно поэтому столь часто текут батареи в подъездах, где их часто задевают или используют вместо скамеек в процессе дружеского общения;
- Отклонение оси резьбы в контргайке от перпендикуляра к ее плоскости. В этом случае любая подмотка даст течь через 2 — 4 недели эксплуатации.

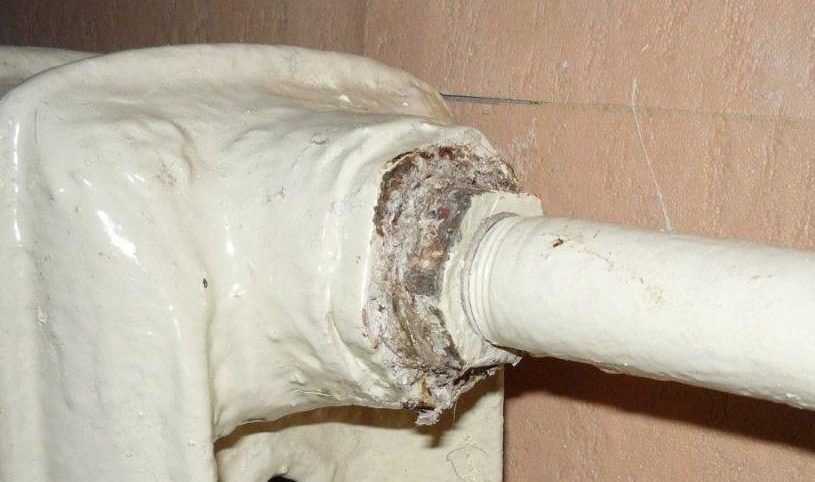

Течь контргайки на подводке к радиатору. Сгон использован в качестве перемычки.
Перемотка контргайки выполняется так же, как на подводке водоснабжения, но с одной оговоркой: стояк отопления должен быть надежно отключен. Сбрасывать его не обязательно — в этом случае вам придется повторно стравливать воздух на верхнем этаже, а вот перекрыть вентиля на стояке абсолютно необходимо. Иначе вы рискуете затопить квартиру и получить серьезные ожоги.
Замена контргайки на фитинг с правильно нарезанной резьбой несколько сложнее.
Если вскоре после перемотки контргайка потекла снова — ее нужно менять.
- Сбрасываем парные стояки отопления;
Нижний розлив: подача и обратка отопления находятся в подвале, стояки соединяются попарно перемычками на верхнем этаже.
- Сгоняем контргайку по резьбе;
- Очищаем резьбу от остатков подмотки;
- Выкручиваем и сгоняем по резьбе радиаторную пробку. На радиаторах с односторонним боковым подключением резьба в проходных пробках всегда обычная, правая. Чтобы отвернуть ее, понадобится газовый ключ №3 — №4;
- Вынимаем подводку из радиатора. Если разбирается нижняя подводка, вам придется снять сам радиатор с крепления и сместить его по направлению от стояка. Верхняя подводка обычно извлекается из батареи за счет гибкости трубы стояка;
В некоторых случаях приходится отсоединить обе подводки.
- Сгоняем пробку и контргайку по длинной резьбе сгона;
- Меняем контргайку на новую;
- Собираем подводку в обратном порядке. Для подмотки радиаторной пробки используйте лен с краской: полимерной нити на нее уйдет слишком много;
- Запускаем стояк отопления;
Стравливаем воздух на верхнем этаже (в случае нижнего розлива) или в расширительном бачке на чердаке (для дома верхнего розлива).
Кран Маевского на радиаторе в квартире верхнего этажа.
Течь по резьбе
Длинная резьба сгона — наиболее уязвимое место стальных подводок водоснабжения и отопления. В абсолютном большинстве случаев первые течи при длительной эксплуатации трубопровода появляются именно на ней. Причины две:
- На впадинах резьбы стенки трубы имеют минимальную толщину;
- Разборка сгона неизбежно нарушает лакокрасочное покрытие, защищающее сталь от коррозии.
При течи по резьбе сгон меняется.
Сгон с проржавевшей резьбой подлежит немедленной замене.
Решить проблему коррозии раз и навсегда поможет установка латунного сгона. Готовые изделия наиболее ходовых размеров можно найти в любом магазине сантехники. Их цена в 3-4 раза выше, чем у стальных, но разница с лихвой покрывается практически неограниченным сроком службы.
Латунный сгон не ржавеет и не зарастает отложениями. Стоимость при диаметре 1/2 дюйма — около 130 рублей.
Типы резьбы
Характеристики резьбы
Резьба как таковая представляет собой последовательность винтовых канавок с постоянной величиной сечения и шага, которые наносятся на поверхности цилиндрической либо же конической формы. Резьба применяется для обустройства резьбовых соединений труб различного назначения.
Резьба характеризуется такими показателями как:
- Единиц измерения диаметра
- Расположение
- Профиль резьбообразующей поверхности
- Направление
- Число заходов резьбы
Трубная резьба представляет собой достаточно обособленную группу стандартов, которые регламентируют параметры соединения с использованием труб из различного материала. Ниже мы рассмотрим несколько типов трубных резьб.
Цилиндрическая трубная резьба
Резьба трубная цилиндрическая Также известна как резьба Витворда. (BritishStandardWhitworth). Данный вид резьбы применяется для цилиндрического резьбового соединения, а также – при соединении внутренней цилиндрической и наружной конической трубной резьбы.
Цилиндрическая резьба
Параметры данного типа резьбы следующие:
- Обозначение формы профиля – резьба дюймовая (профиль резьбы в форме равнобедренного треугольника с верхним углом 55 градусов)
- Наибольший диаметр трубы для резьбового соединения – 6 дюймов
Коническая трубная резьба
Резьба этого типа используется для трубного конического соединения, а также для стыковки внутренней цилиндрической резьбы с наружной конической.
Функцию уплотнения в данном случае использует сама резьба, при этом обязательным является использование герметика.
Двойная коническая резьба
Характеристики резьбы:
- Резьба дюймового типа с конусностью
- Буквенный индекс резьбы указывает не ее тип (R – наружная резьба и Rc – внутренняя резьба, LH – левая резьба)
Резьба круглая (для санитарно-технической арматуры)
Круглая резьба для сантехнической арматуры применяется там, где необходимо обустройство часто разъемных соединений. Благодаря конструктивным особенностям данный тип резьбы отличается длительным сроком службы и высокой сопротивляемостью к нагрузкам (даже весьма значительным).
Круглая резьба используется в таких элементах как:
- Смесители
- Краны
- Вентили
- Шпиндели
Допускается применение данного типа резьбы в элементах, которые работают в загрязненной среде.
Схема круглой резьбы
Резьба NPSM
Данный тип резьбы расшифровывается как National pipe thread и соответствует американскому стандарту трубных резьб NSI/ASME B1.20.1. Резьба NPSM относится к цилиндрическим дюймовым резьбам (профиль резьбы в форме треугольника с углом в 60 градусов) и производится в диапазоне от 1/16 дюйма до 24 дюймов.
Резьба NPSM
Естественно, здесь мы рассмотрели лишь наиболее часто встречающиеся типы трубных резьб. Однако и этой информации будет вполне достаточно для тех, кто будет самостоятельно обустраивать трубные соединения. Ну, а чтобы необходимая информация всегда была под рукой, ниже мы приведем нужный каждому мастеру справочный материал.
Резьбонарезная продукция, Фитинги стальные
ЧАСТИ СОЕДИНИТЕЛЬНЫЕ СТАЛЬНЫЕ С ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ ДЛЯ ТРУБОПРОВОДОВ Р = 1,6 МПа, ГОСТ 8965-75
Фитинги стальные, соединительные части с цилиндрической резьбой – используются для соединения труб в системах отопления, водопровода, газопровода и других системах, работающих в условиях неагрессивных сред (вода, насыщенный водяной пар, горючий газ и др.) при температуре проводимой среды не выше 175 °С и давлении Р = 1,6 МПа. Фитинги стальные – используются для прямого соединения труб, основной соединительной деталью является сгон стальной имеющий резьбы с двух сторон, короткую и длинную. Сгон в сборе: сгон крепиться к трубе с стороны короткой резьбы на длинную резьбу устанавливается муфта и контргайка, такая конструкция обеспечивает наиболее прочное и надежное соединение. Для герметизации соединения допускается использование уплотняющего материала.
Бочата стальные из труб ГОСТ 3262-75, предназначены для соединения стальных труб в системах водопровода, газопровода, отопления и др. Материал (основной): сталь. Тип присоединения: резьба. Рабочая среда: Вода, пар, газ. Ду: 15, 20, 25, 32, 40, 50. Резьба:1/2”, 3/4”,1”, 1,1/4”, 1 1/2”, 2”. Рабочее давление: PN (кгс/см2): 16. Температура рабочей среды (наибольшая): 175°С.
Контргайка стальная ГОСТ 8968-75 — применяется в системе трубопроводов воды, пара, неагрессивных жидкостей, газа. Материал (основной): сталь. Тип присоединения: резьба. Рабочая среда: Вода, пар, газ. Ду: 15, 20, 25, 32, 40, 50, (65), (80), (100). Резьба:1/2”, 3/4”,1”, 1,1/4”, 1 1/2”, 2”. Рабочее давление: PN (кгс/см2): 16. Температура рабочей среды (наибольшая): 175°С.
Муфта стальная прямая ГОСТ 8966-75 — применяются при прокладке трубопровода для соединения в одну систему двух труб. Металл: сталь. Рабочая среда: вода, пар, газ. Ду: 15, 20, 25, 32, 40, 50, (65), (80), (100). Тип присоединения: резьба. Резьба: 1/2”, 3/4”,1”, 1,1/4”, 1 1/2”, 2” , 2,5″, 3”, 4”. Конструкционные особенности: прямая. Рабочее давление: PN (кгс/см2): 16. Температура рабочей среды (наибольшая): 175°С.
Резьба стальная ГОСТ 6357-81 – соединительный элемент в системе трубопровода, газопровода, отопления, а также для монтажа трубопроводной арматуры. Металл: сталь, из трубы по ГОСТ 3262-75. Рабочая среда: вода, пар, газ. Ду: 8, 10, 15, 20, 25, 32, 40, 50, (65), (80), (100). Тип присоединения: резьба. Резьба: 1/2”, 3/4”,1”, 1,1/4”, 1 1/2”, 2” , 2,5″, 3”., 4″. Давлние: PN (кгс/см2): 16. Температура рабочей среды: °С: +175.
Сгон стальной ГОСТ 8969-75 – это крепежный элемент, состоящий из трубы с резьбой на двух концах. С одной стороны резьба более длинная, с другой короткая. На конце с длинной резьбой монтируются муфта и контргайка, резьба с другой стороны служит для крепления сгона к трубе. Сгон стальной используется для прочного соединения деталей водопровода. Металл: сталь, из трубы по ГОСТ 3262-75. Рабочая среда: вода, пар, газ. Ду: 15, 20, 25, 32, 40, 50, (65), (80). Резьба: 1/2”, 3/4”,1”, 1,1/4”, 1 1/2”, 2” , 2,5″, 3”., 4″. Тип присоединения: резьба. Рабочее давление PN (кгс/см2): 16. Рабочая температура: °С: +175.
Фитинги для соединения металлических труб — невероятно важная деталь в монтаже трубопроводов. Фитинги позволяют соединять разветвления, повороты, трубы разных диаметров, и являются незаменимыми при необходимости интенсивной сборки и разборки труб. Чтобы обеспечить эффективное соединение труб и доступность для обслуживания, необходимо купить фитинги стальные.
Широкое распространение фитинги стальные получили благодаря простоте конструкции. Основной их деталью являются сгоны. При установке он крепиться на короткую резьбу к трубе, а к длинной резьбе устанавливается контргайка и муфты. Приобрести стальные фитинги можно в специализированном магазине.
Фитинги из стали могут эксплуатироваться в значительном температурном диапазоне и выдерживать высокое давление. Несмотря на высокие технические характеристики, на фитинги стальные цена самая демократичная. При необходимости монтажа труб для систем отопления, газо- или водоснабжения необходимо купить стальные фитинги. На фитинги цена довольно низкая, что делает их доступными.
Купить фитинги стальные на сегодня просто – сегодня существует огромный выбор подобной продукции высокого качества по низким ценам.
Источник
Правильная установка американки
Сантехника американка монтируется при помощи разводных, рожковых и универсальных ключей. Также иногда может понадобиться специальный круглый ключ, которым американки закручиваются изнутри. Использование газовых ключей недопустимо. Чрезмерные усилия, прикладываемые к рукояткам газового ключа, могут деформировать накидную гайку.
Рассмотрим, как производится установка американки на трубу.
Американка с внутренней резьбой устанавливается на два участка имеющегося трубопровода. Если резьбы на трубе нет, то она нарезается посредством плашки. На резьбу одного участка наматывается уплотнитель. Это может быть ФУМ-лента, льняные волокна или другие материалы. После этого производится накручивание одной части американки на трубу с помощью ключа. Затем накладывают уплотнитель на второй резьбовый участок, после чего накручивают на него второй фитинг американки с гайкой. После чего два участка трубопровода соединятся между собой посредством закручивания накидной гайки фитинга.
Установка американки с наружной резьбой осуществляется почти так же. Отличием является то, что уплотнитель накручивается на резьбу самой американки.
Как видим, применение соединительных элементов типа американка позволяет значительно ускорить и упростить процесс монтажа и возможного демонтажа трубопроводов и других сантехнических приборов.
Предназначение
Способ соединения элементов трубопровода зависит от нескольких факторов, например, материала изготовления труб, вида транспортируемого вещества, а также условий рабочей среды. Основное предназначение сгонов для труб – подключать их к сантехнике или газовым устройствам. Здесь не подходит сварка, потому что соединение должно быть разъемным: при необходимости какой-то элемент, возможно, придется демонтировать. Например, сгоны советуют применять в сетях отопления после вентиля на стояке.
В случае поломки наличие сгона позволит легко достать элемент запорной арматуры, чтобы починить его или заменить. Сгоны пригодятся и для чугунных старых радиаторов, их наличие поспособствует очистке трубопровода. Данный элемент используется, чтобы подключить различное нагревательное оборудование: баки и газовые котлы, а также смесители. На кухне сгон пригодится при подключении плиты. Наконец, его можно использовать, чтобы создать дополнительное ответвление трубопровода.
Требования ГОСТ
Основные требования ГОСТ 6111-52:
- отклонение оси базовой плоскости к номинальному диаметру по величине не должно превышать резьбовой шаг;
- положение базовой плоскости задаётся расстоянием от торца заготовки;
- диаметры конической резьбы располагаются в единой основной плоскости, определяются расчётным сечением;
- длина наружной резьбы l2 определяется на основе проверки среднего диаметра соответствующим кольцевым калибром, а внешней — пробкой;
- при навинчивании труб и муфт номинальных размеров плоскость резьбы должна совпадать с торцевой частью муфты;
- количество витков на большом диаметре конуса не должно быть менее двух;
- длина от базовой плоскости до торцевой части трубки может быть уменьшена, но при этом соответствовать другим требованиям стандарта;
- образующие конуса с осевой линией должны составлять угол 1047’24”.
Коническая резьба по ГОСТу (Фото: Instagram / metall_detal)
Требования ГОСТ 6211-81
Величины среднего d2 и внутреннего d1 диаметров должны быть вычислены по формулам:
где d — наружный диаметр;
- длина внутренней резьбы должна составлять 0,8(l1-Δ1l2), где Δ1l2 — величины, указанные в Таблице 2, ГОСТ 6211-81;
- расстояние ввинчивания наружной на внутреннюю резьбу должно составлять l1+Δ1l2;
- смещение базовой плоскости величина суммарная, определяется шагом, углом наклона профиля, углом конуса, средним диаметром;
- допуски по среднему диаметру указаны в Таблице 3, ГОСТ 6211-81.
Муфта
Общие сведения
Муфта представляет собой соединительный фитинг, внутренний диаметр которого равняется наружному диаметру труб. На обоих концах детали имеется внутренняя резьба, в которую вкручиваются трубы. Длина резьбы труб при этом два раза короче фитинга, что позволяет вкручивать их на одинаковую глубину.
Особенности муфтового соединения
Чтобы правильно выполнить своими руками соединение конструкции при помощи данного фитинга, необходимо ознакомиться с его спецификой. Если внимательно рассмотреть резьбу на трубе, то окажется, что последние витки имеют меньшую глубину на участке, где резьба переходит в гладкую поверхность. Эти витки называются сбегом, который заклинивает соединительный фитинга.
Таким образом, деталь накручивается на сбег и стопорится, после чего в нее вкручивается вторая труба. Если окажется, что резьбовой участок трубы длинней, чем свободное пространство фитинга, сбег окажется за его пределами, в результате чего заклинивания не произойдет, и вода потечем по каналам резьбы наружу.
Поэтому после монтажа труб, между ними должно оставаться пару витков. Это правило необходимо соблюдать при самостоятельной нарезке резьбы.
Схема муфтового соединения
Несмотря на то, что муфтовый монтаж является разборным, заменить какой-либо отдельный участок трубопровода, не разобрав всю систему, не получится. Чтобы упростить эту задачу, на отдельных участках конструкции устанавливают сгоны, устройство которых мы рассмотрим ниже.

газы сухой перегонки — это… Что такое газы сухой перегонки?
ГАЗЫ НЕФТЕПЕРЕРАБОТКИ — образуются при разложении углеводородов нефти в процессах ее переработки. Различают: 1) Г. н., обогащенные предельными углеводородами и Н 2, к рые образуются при первичной перегонке, каталитич. риформинге, гидроочистке, гидрокрекинге и ги… … Химическая энциклопедия Дерево — деревянистое растение с очищенным от сучьев в нижней части стволом и кроной, или вершиной, образуемой из сучьев и ветвей в верхней части. Д. служит предметом садового, паркового и лесного хозяйства, причем сообразно с тем изменяется и уход за ним … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона Дерево, материал — 1) Технические свойства. Техническими свойствами древесины должны быть называемы такие, от которых зависит большая или меньшая пригодность дерева для различных применений его в технике. Здесь будут рассмотрены важнейшие из таких свойств древесины … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона Дёготь — (франц. goudron, нем. Theer oder Teer. англ. tar) есть жидкий (при обыкновенной температуре), в воде не растворимый, более или менее темно бурый, даже иногда черный, смешанный раствор смолистых веществ в летучих углеводородах и друг. углеродистых … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона Вода — С древнейших времен стали понимать великое значение воды не только для людей и всяких животных и растительных организмов, но и для всей жизни Земли. Некоторые из первых греческих философов ставили воду даже во главе понимания вещей в природе, и… … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона Генераторный газ — составляет такой вид горючих газов (см. Водяной газ и Газовое производство), который применяется во множестве производств не только потому, что легко получается из всяких углеродистых сортов горючих веществ и дает возможность пользоваться всякими … Энциклопедический словарь Ф.А. Брокгауза и И.А
Ефрона Горючие материалы — (Combustibles, Brennstoffe, fuel) в обыденной жизни топливо имеет столь важное значение для согревания жилищ и приготовления пищи, что вместе с хлебом, одеждою и жилищем занимает место между предметами первостепенной потребности. Но на это при… … Энциклопедический словарь Ф.А
Брокгауза и И.А. Ефрона Уголь бурый и торф* — Бурый У. и торф представляют первые члены того ряда ископаемых, который образуется последовательным изменением клетчатки растений, попавших после смерти в условия, благоприятствующие такому изменению. Эти условия разложение при малом доступе… … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона Уголь бурый и торф — Бурый У. и торф представляют первые члены того ряда ископаемых, который образуется последовательным изменением клетчатки растений, попавших после смерти в условия, благоприятствующие такому изменению. Эти условия разложение при малом доступе… … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона Порох — I Брюжера, Дезиньоля, зеленый, пикриновоаммиачный, Фонтеня см. Пикриновая кислота. II некоторые взрывчатые вещества способны, независимо от условий воспламенения, развивать свою силу постепенно, т. е. превращаться в газы с отделением тепла не… … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона Порох* — некоторые взрывчатые вещества способны, независимо от условий воспламенения, развивать свою силу постепенно, т. е. превращаться в газы с отделением тепла не сразу всей своей массой (как бывает при так наз. детонации), а правильно изменяющимися… … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона
Устройство соединения и его обозначение
Сгоны резьбовые двухсторонние применяют для стыковки отдельных участков трубных систем подачи воды, отопления и газа. Соединительные фитинги допускается применять в трубопроводах с внутренней температурой жидкости до +175° С и величиной рабочего давления в магистрали не больше 1,6 МПа.
Деталь фитинга в местах стыковки сантехнической трубы состоит из соединительной муфты, имеющей боковые ребра для удобной фиксации газовым ключом, и контргайки таких же размеров, как у наружной трубной резьбы соединительного элемента (ГОСТ 8969 -75).
Данным стандартом определяется маркировка фитинга:
- Сгон резьбовой.
- Условный внутренний диаметр (в дюймах).
- Материал (обозначается заглавной буквой).
Завершает шифр действующий государственный стандарт. Пример условного обозначения фитинга «Сгон 40 «ГОСТ 8969-75».
По этому стандарту определены следующие размеры:
- 150×50×65×17 мм.
- 130×32×55×13 мм.
- 110×15×40×9 мм.
На заметку: В обозначении деталей первая цифра означает длину, вторая — внутренний диаметр (Ду сгона), третья указывает на длину одной резьбы, последняя – обозначает длину другого участка резьбы.
Виды трубной заготовки
Монтаж стальных трубопроводов достаточно трудоемок и может требовать немалых временных затрат. Значительно ускоряет работу использование специальных элементов трубной заготовки, с помощью которых выполняется резьбовое соединение труб. Также элементы заготовки позволяют упростить прокладку трубопроводов при необходимости смещения оси.
Основные элементы трубной заготовки:
- Сгон. Представляет собой небольшой отрезок трубы, на одном конце которого нарезана резьба, а на втором конце — короткая резьба. Применяется для соединения между собой закрепленных участков трубопроводов.
- Бочонок. Так же, как и сгон, это небольшой отрезок трубы с нарезанной по концам наружной резьбой. Отличием от сгона является то, что резьба на обоих концах имеет равную длину.
- Резьба приварная. Представляет собой короткий отрезок трубы, на одном конце которого нарезана короткая резьба, а второй конец заготовлен под сварное соединение с трубой. Этот элемент приваривается к стальной трубе, что делает возможным ее резьбовое соединение с другими участками трубопровода.
- Отрезки труб. Заготовленные отрезки фиксированной длины (обычно 1 метр), на концы которых нарезана резьба. Используются для быстрого монтажа коротких участков трубопроводов, например ответвлений.
- Скобы и отступы. Отрезки трубы криволинейной формы с нарезанной по концам резьбой. Используются при необходимости огибания препятствий или при несовпадении осей соединяемых труб.
Все виды трубной заготовки могут изготавливаться из стали без защитного покрытия. Также возможно использование элементов заготовки из оцинкованной стали, что дает повышенную устойчивость к коррозии.
Детали трубопроводов, хомуты и крепеж от «Сантехкомплекта»
реализует все виды элементов трубной заготовки в Москве.
Предлагаемые детали поставляются от ведущих металлургических предприятий. Для изготовления использована высококачественная сталь, полностью отвечающая всем требованием нормативной документации.
Применение данных изделий позволяет значительно упростить и ускорить монтаж металлических трубопроводов. При этом выгодные цены нашей компании дают возможность сократить финансовые затраты на монтаж.
Для качественного соединения отдельных частей трубопровода часто используют такие комплектующие детали, как бочонок стальной
. Соединительная арматура применяется при обустройстве различных трубопроводных систем.
| Дюйм |
Предлагаем купить в Москве качественные комплектующие детали недорого либо изготовить под заказ бочонок из стали
по размерам заказчика.
Характеристики изделий
Приведем основные характеристики изделий, выполненных из самых распространенных материалов.
Таблица типоразмеров в зависимости от дюйма, стальные изделия:
| Условный переход, мм | Резьба | Резьба слева, длина, мм | Резьба справа, длина, мм | Длина изделия, мм |
| 100 | 4″ | 25 | 100 | 200 |
| 80 | 3″ | 22 | 85 | 180 |
| 65 | 2 ½″ | 19,5 | 75 | 170 |
| 50 | 2″ | 17 | 65 | 150 |
| 40 | 1 ½″ | 15 | 60 | 150 |
| 32 | 1 ¼″ | 13 | 55 | 130 |
| 25 | 1″ | 11 | 50 | 130 |
| 20 | ¾″ | 10,5 | 45 | 110 |
| 15 | ½″ | 9 | 40 | 110 |
| 10 | 3/8″ | 8 | 42 | 90 |
Таблица типоразмеров изделий из оцинкованной стали:
| Ду, мм | Длина, мм | Масса, кг |
| 50 | 130 | 0,5 |
| 40 | 120 | 0,44 |
| 32 | 120 | 0,26 |
| 25 | 110 | 0,187 |
| 20 | 100 | 0,105 |
| 15 | 100 | 0,83 |
Отдельно нужно сказать об обозначениях, что очень важно знать при выборе. Если раньше чаще использовалось дюймовая маркировка (например, сгон ¾ или сгон 3/2 дюйма), то сейчас все больше применяется метрическая система исчисления
А маркировка приобретает несколько иной вид, и допустим, нержавеющий сгон ½ будет маркироваться по-другому. Например, 15/14 вместо сгон из нержавейки ½, где 15 – наружный диаметр, 14 – внутренний.
Делая выбор, нельзя не обратить внимания на то, какая будет цена сгонов. Ведь этот параметр напрямую влияет на стоимость всей работы.
Купить стальные сгоны можно по разной стоимости, особенно учитывая величину условного диаметра и материал изготовления.
Так, цена сгона Ду15, выполненного из оцинкованной стали, составит $0,3, тогда как изделие такого же размера, изготовленное из обычной стали, обойдется $0,18. Купить сгоны из нержавейки можно дороже: цена сгонов для труб составит от $0,5.
Также купить сгон для воды можно в собранном состоянии с другими элементами. В таком случае цена сгона в сборе будет еще выше — $0,8 – в зависимости от особенностей дополнительных крепежных элементов (муфты, гайки).
Нюансы монтажа
Сгоны размещают на нужных местах, применяя специальные муфты. На арматуру или фитинг закручивается сгон короткой резьбой с применением уплотнительной ленты (пастой и льном).
На другой конец накручивается муфта и гайка для соединения с концом трубы с короткой резьбой, на которую предварительно намотана уплотнительная лента (паста и лен).
Вращая, муфту наворачивают на конец трубопровода, соединяя со сгоном. Затем на самом изделии, на участке между гайкой и муфтой, следует намотать лен и намазать пасту, чтобы поджать гайку к муфте.
Если сгон применяется в комбинации с шаровым краном, тогда изделие крепится на конце такого крана. Решение позволяет упростить задачу демонтажа участка, что становится подвластно даже новичку.
Демонтаж чаще всего необходим для чистки от окалины и ржавчины, которые образовались внутри трубопроводной системы. Полная замена на сгон 2 выполняется редко.
Как правило, такая процедура выполняется для изделий, выполненных из низкоуглеродистой стали. Сначала снимается гайка, муфта, патрубки, а затем и сам сгон, при использовании рычажного трубного ключа.
homebuild2.ru
Полезные аксессуары
Заменить определенную деталь в целостной конструкции, иногда, бывает очень сложно или даже, практически, невозможно.
Сие сопряжено с целым рядом сложностей (электросварные фитинги для ПНД труб).
Именно по этой причине при обустройстве многих систем используют резьбовые соединения посредством муфт (соединительные для труб ПНД) и сгонов.
Это соединительный фитинг, который представляет собой трубку небольшого размера с резьбой для стыковки пустотелых предметов.
На одном конце длина резьбы, по обыкновению, намного меньше, чем на противоположном.
Так как тот торец, что короче (5-6 ниток) предназначен для муфты, а второй, состоящий из 20 – 30 ниток – для зажимного устройства и контргайки.
Нержавеющий сгон с контргайкой, как правило, используется для объединения двух неподвижных труб, которые нет возможности развернуть.
Также эта деталь может применяться в совокупности с шаровым краном любого сечения (как соединить кран с полипропиленовой трубой написано здесь).
Специалисты отдают предпочтение изделиям с достаточно длинной резьбой.
Потому что при возникновении ситуации, когда нет альтернативы, поместить нужную деталь на участке с пазами, необходимо увеличить промежуток между стыковочными сторонами трубы и сгона.
А это приведет к снижению прочности соединения.
Про величину штрафа за скважину на участке написано на этой странице.
Следует знать, что данная соединительная деталь, в большинстве случаев, используется для систем водопровода (видео, как соединить трубы ПНД без сварки, посмотрите здесь).
Поэтому она должна обладать хорошей защитой от коррозии.
Особенности и назначение
Выглядит такая деталь – как кусок трубы, имеющий на обоих концах резьбу. Однако сгоны для труб отличаются тем, что резьба у них нанесена не внутри изделия, а снаружи.
На одном конце изделия оснащены удлиненным участком резьбы (от двадцати до тридцати ниток), а другом – более коротким (пять-шесть ниток). На первом закрепляется муфта с контргайкой, а второй соединяется с трубой муфтой.
Как правило, сгон нержавеющий с контргайкой используется для соединения двух неподвижных трубопроводов, без возможности поворота. Также он может применяться в комбинации с шаровыми кранами любого дюйма.
Можно выделить такие преимущества применения изделий:
- возможность получения достаточно надежного и простого соединения муфтой труб;
- контакт изделий является разборным, что упрощает последующий ремонт трубопровода;
- для выполнения монтажа не требуется специальная квалификация и оборудование – достаточно соблюсти рекомендованную последовательность действий.
Из недостатков можно выделить лишь то, что при некачественном монтаже контргайкой возможно появление течи. Однако это минус не самого изделия, а монтажника, поэтому такой недостаток нивелируется умелым обращением.
Виды и отличия
Перед монтажом обязательно необходимо точно определить размеры деталей для труб. Для этого выполняются измерения участка разрыва или соединения труб. Длина сгона подбирается несколько больше участка разрыва.
Соединители для воды производится по стандарту DIN 16961. Учитывая места использования и диаметры труб, изготавливаются изделия с разными типами соединения концевых срезов.
Изделия производятся в разных вариантах, к примеру: сгоны в сборе оцинкованные и черные. Применяются для труб систем отопления, газопровода, водоснабжения, прочих систем, эксплуатируемых в условиях неагрессивных сред. Чаще всего, это пар, вода или газ.
Температура рабочей среды не превышает 175 градусов, а давление – 1,6 МПа.
Можно выделить такие популярные типоразмеры изделий:
- Ду 15;
- Ду 20;
- Ду 25;
- Ду 32;
- Ду 40;
- Ду 50.
Указанные цифры – величина условного диаметра.
Все изделия условно делятся на такие виды:
- длинные;
- короткие;
- компенсирующие.
Длинные имеют общую длину 300 мм, резьбовая часть в правой стороне – 9-17 мм, в левой – 50-86 мм. Короткие имеют длину 100-150 мм, учитывая диаметры соединяемых труб или дюйма запорной арматуры.
В правой части резьба имеет длину 9-17 мм, в левой – 50-86 мм. Компенсирующие изготавливаются длиной 130-170 мм, длина резьбы в правой части – 9-17 мм, в левой – 75-100 мм.
Компенсирующие сгоны с длинной резьбой применяются на подводках к сантехническим устройствам, отопительным радиаторам для исключения отклонений по длине подводок, совершенных при изготовлении в цехах.
Также могут использоваться нестандартные длиной 170 и 190 мм, а также длиной патрубков 170 и 130 мм. Компенсируется отклонение — в пределах 50 мм, допущенное в результате ошибок при изготовлении изделия или же при монтаже радиатора или сантехнических приборов.
Так, довольно часто требуется сгон для полотенцесушителя при обустройстве ванной комнаты.
Сгоны производятся по ГОСТ 8969-75 из водогазопроводных труб. Соединитель из нержавейки служит в три раза дольше, чем элементы, выполненные из обычной углеродистой стали, в два раза – сгонов, сделанных из оцинкованной стали. Масса последних изделий выше обычных стальных на 3-5 процентов.
Кроме стали, в качестве материала для изготовления этих изделий может использоваться медь, бронза и чугун. Материал и конструкция оказывают влияние на уровень температуры рабочей среды, а также ее химический состав.
Применение сгонов, изготовленных из альтернативных материалов, позволяет получить определенное свойство, например, стойкость против коррозии. Так, медные изделия хорошо переносят резкое изменение температуры, а также воздействие ультрафиолета.
Выбор материала
Стальная конструкция
Среди всего разнообразия материалов, из которых изготавливаются детали, наибольшей популярностью пользуются:
- стальные сгоны – закрепляются на трубах, которые потом погружают глубоко в грунт;
- оцинкованные – созданы для применения на тех открытых участках, где возможно негативное атмосферное влияние на трубы (например, там, где проходит газ или отопление);
- никелированные – помогают создать эстетичный вид в жилых домах или офисных помещениях.
Профессионалы рекомендуют выбирать изделия из нержавеющей стали. Они прослужат владельцу минимум в два раза дольше, чем те, которые сделаны из других материалов.
Не забывайте про дальнейшие условия эксплуатации. К примеру, после покупки сгона из меди, латуни или чугуна можно не беспокоиться о влиянии ультрафиолетовых лучей и высоких температур на состояние детали.
Цена сгона напрямую зависит от материала. Самыми дешевыми будут изделия из стали. Также на стоимость влияет комплектация: в более дорогих наборах сразу прилагаются подходящие муфта и контрагайка.
Предварительные работы с деталями
Перед тем как сварить круглую трубу, ее нужно подготовить к работе, то есть провести предварительную обработку стыков и уточнить все тонкости. Для этого сначала проводится диагностика труб на соответствие ряду технических характеристик, предъявляемых к монтируемой системе, в частности, водопроводу (прочитайте: «Какая сварка водопроводных труб лучше – виды и особенности сварки»).
Согласно инструкции должны быть соблюдены такие условия:
- Геометрические размеры.
- Наличие сертификата качества, в частности, если это трубопровод для питьевой воды.
- Идеально круглая форма труб – никакие дефекты торцов в виде приплюснутого или овального сечения не допускаются.
- Одинаковая толщина стенок труб по всей их протяженности.
- Химический состав изделий должен соответствовать ГОСТам РФ для тех или иных систем. Данная информация выясняется из технической документации или лабораторными исследованиями.
Далее можно приступать, собственно, к подготовке труб к стыковке и сварке.
Процесс подготовки включает такие стадии:
- проверяют ровность среза на торце трубы – он должен быть равен 90º;
- торец и участок в 10 мм от него нужно тщательно зачистить до появления металлического блеска;
- все следы масел, ржавчины, красок следует удалить и обезжирить поверхность на торце трубы.
Такую работу можно выполнить фаскоснимателем, торцевателем или шлифовальной машиной. Профессионалы, работающие с трубами больших диаметров, пользуются фрезерными станками или газовыми и плазменными резаками.
