Сэндвич трубы для дымоходов: как правильного смонтировать

Этап третий. Крепление дымохода

Все колена и другие детали конструкции соединяются хомутами, а тройник дополнительно крепится еще и кронштейнами. В случае если верх конструкции не закреплен, то его дополнительно страхуют как минимум с помощью тех же растяжек. Дополнительное крепление стыковочных элементов выглядит примерно так: трубы фиксируются между собой посредством хомутов, а вот с прочими элементами (такими, к примеру, как переходник) тоже хомутами, но зато с двух сторон.

Обратите внимание! Кронштейн для дымоходной трубы при желании можно сделать собственноручно. Для этого берется пара уголков (5 и 3 сантиметра, соответственно) и все сооружается посредством электродрели, болгарки и болтов М-8 и М-10

Как выполнить проход через кровлю

Как правило, кровля бани делается из легковоспламеняющихся материалов, поэтому важно обеспечить должный уровень пожарной безопасности в месте прохода печной трубы. Последовательность действий можно описать таким образом:

Поверхность кровли размечается и разделывается с таким расчетом, чтобы расстояние от внешнего слоя сэндвича до края проема составляло не менее 13-15 см.
На очередной сэндвич одевается подкрышная металлическая пластина соответствующего размера с отверстием овальной формы, после чего труба стыкуется с уже смонтированным дымоотводом. Лист крепится к внутренней поверхности кровли на саморезы соответствующей длины.
Сверху на трубу монтируется еще один элемент – угловая крышная разделка. Этот модуль, как правило, производится из мягкого свинца, что дает возможность прижать его к кровле и самой трубе максимально плотно.
Пространство между двумя металлическими листами заполняется термоустойчивой базальтовой или минеральной ватой, а для надежной защиты от осадков наружные щели обрабатываются битумным кровельным герметиком.

Пошаговая инструкция монтажа дымохода через стену

Рассмотрим порядок монтажа.

Для котла или печи важно установить печную, негорючую подкладку—подиум. Можно залить бетонную стяжку, чтобы основание было выровнено

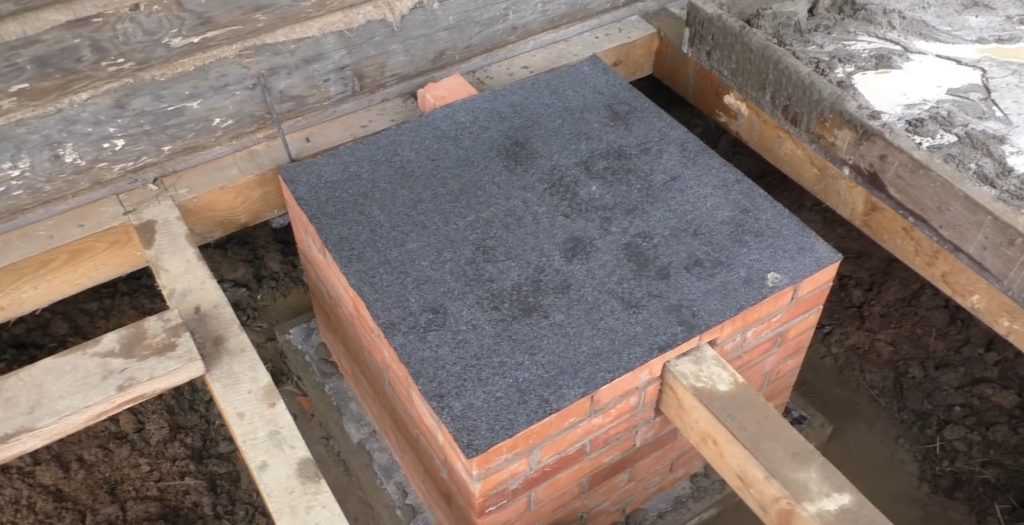

Фундамент под печь, выложенный сверху кирпичом

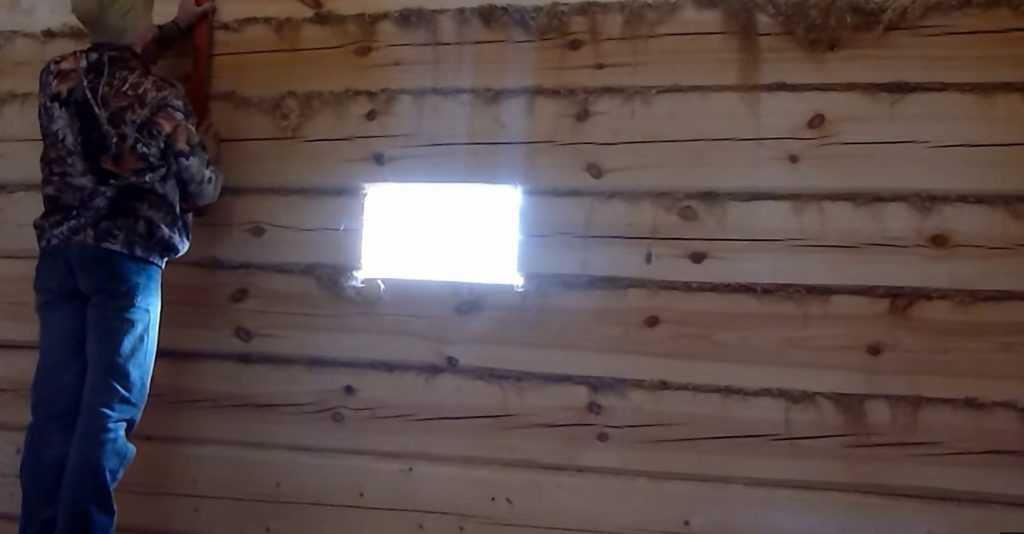

Размечают место для прохода трубы и выпиливают его.

Чтобы предупредить возгорание стены, перед нею ставят защитный экран, он может быть из минерита. Если котел твердотопливный, то защитный экран из кирпича отделяют от деревянной стены изолятором — асбестоцементным листом.

От патрубка отводят под прямым углом дымоотвод. Горизонтальный отрезок не утепляют. От высокой температуры участка утеплитель может деформироваться.

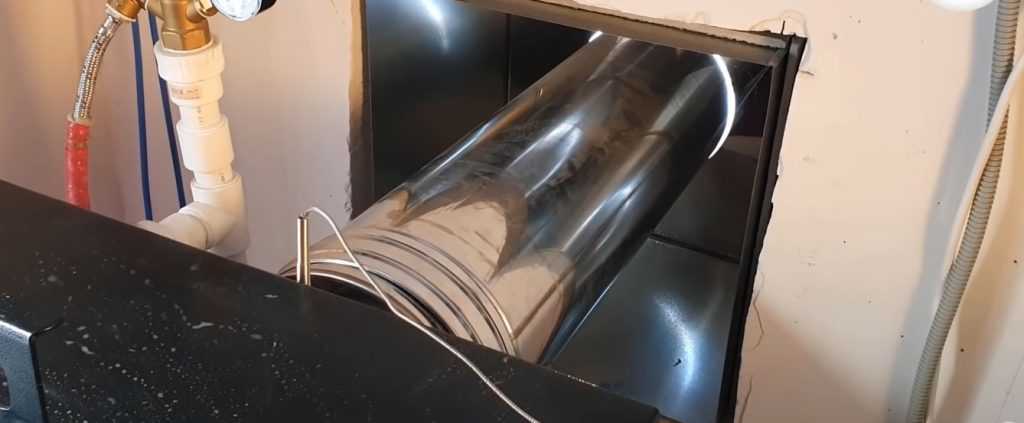

Горизонтальный тонкостенный участок дымохода

Вокруг сэндвич-трубы укладывают утеплитель.

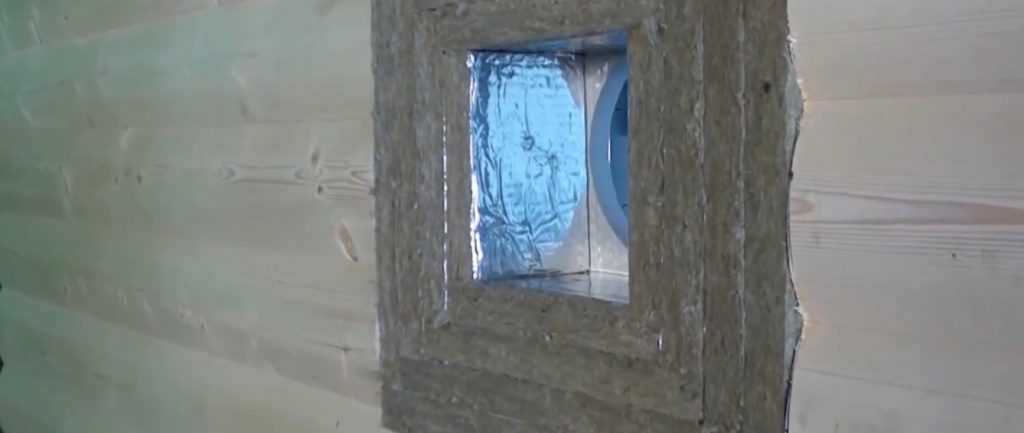

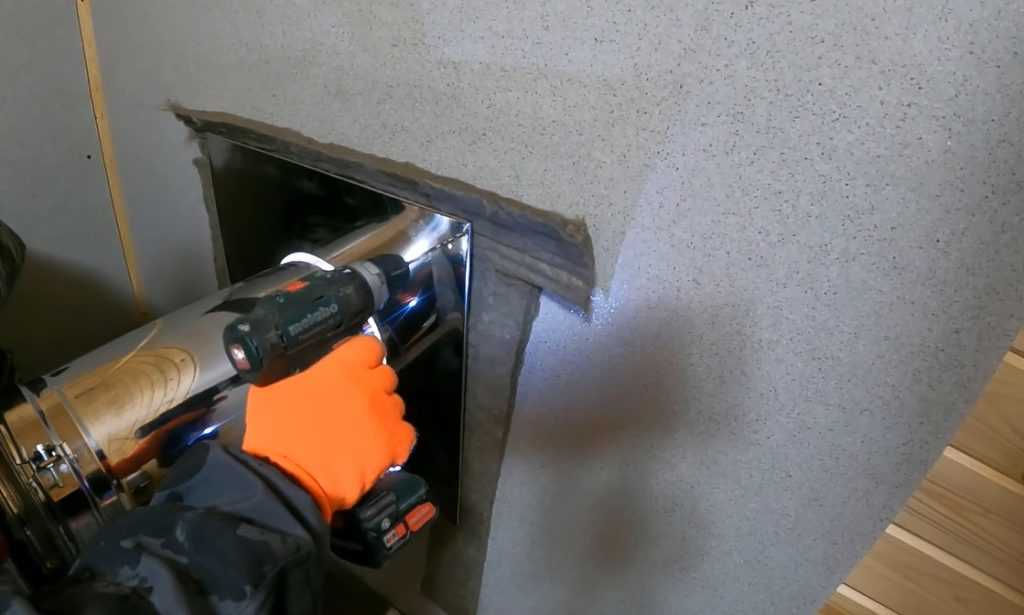

Проходка стены

Снаружи прикручивают металлическую пластину, чтобы предохранить деревянную стену от перегрева.

Монтируют тройник. Он устроен таким образом. что вода стекает в нижнюю его часть.

Защитный лист ППУ и тройник

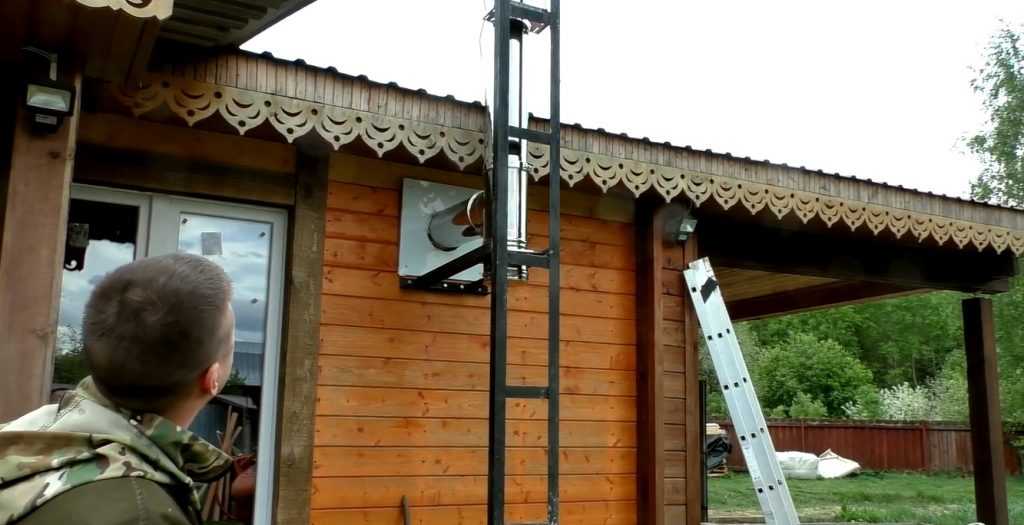

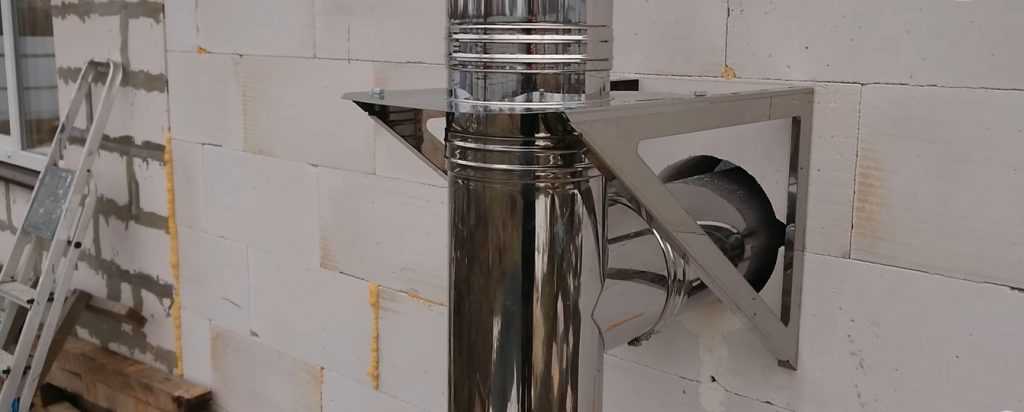

Ставят опору.

В некоторых случаях дымоход опирают на отмостку либо отдельностоящий фундамент.

Опора при низкой стене

Наращивают дымоотвод «по конденсату».

Крепление дымохода к стене своими руками происходит с помощью кронштейнов. Шаг их расположения на стене — 1м. Крепящие хомуты фиксируют верхнюю часть газоотводящей трубы.

Монтируют дефлектор или зонт.

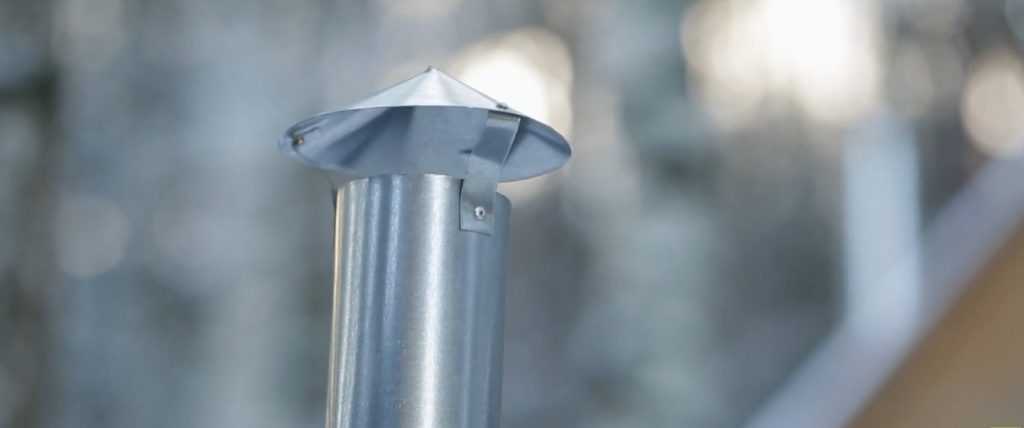

Зонт

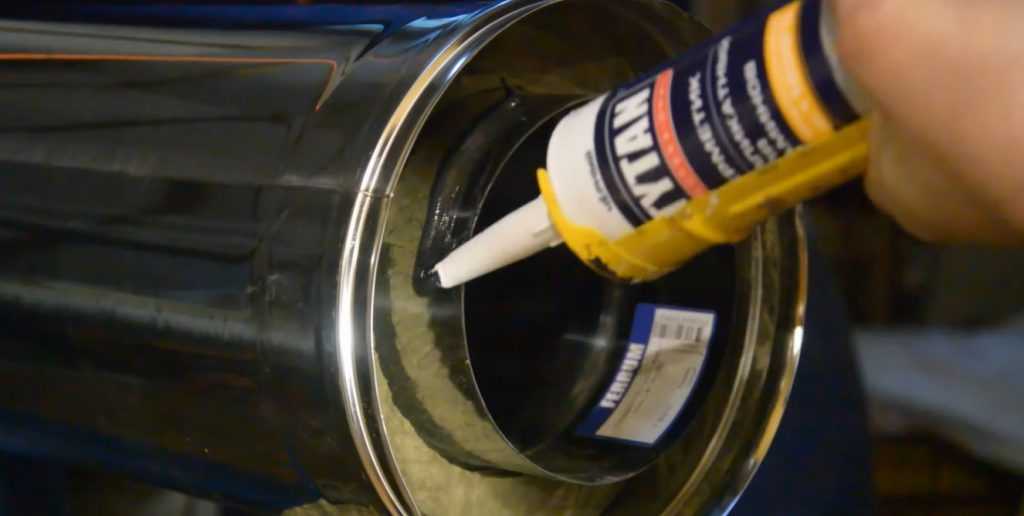

Герметизируют стыки высокотемпературным герметиком. Рекомендуем использовать силикатные герметики, выдерживающие температуру 1200 градусов. Они имеют черный или черно-серый цвет и вязкую консистенцию, застывают в течение 15 минут после нанесения.

Преимущества кирпичного дымохода

Дымоход для бани из жаростойкого кирпича строили до появления металлических. Это легко объяснить тем, что металла, который выдерживает высокие температуры, в массовом производстве не было.

Сделать кирпичную кладку дымоходной трубы своими руками под силу только истинному профессионалу, монтаж выполняют по схеме, нарушение которой испортит всю проделанную работу. По сравнению с металлическим дымоход из кирпича обладает следующими преимуществами:

Схема устройства кирпичного дымохода

Жаростойкий кирпич, предназначенный специально для создания печей, демонстрирует высокие термоизоляционные и теплопроводные качества, благодаря которым дымоход из кирпича эффективно сохраняет и аккумулирует тепло внутри парилки.
Долгий срок эксплуатации. Дымоход из качественного кирпича, выложенный своими руками с соблюдением технологии, служит намного дольше, чем металлические аналоги, поэтому не требует периодической замены.
Высокая защита от возгораний. Огнестойкий кирпич не горит и не дает распространяться возгораниям. Так как баня относится к помещениям с высоким риском возникновения открытого огня, то противопожарные свойства кирпича могут сохранить имущество и жизнь владельца.

Кирпичный дымоход с водонагревательным баком

Влияние вида топлива на выбор дымохода

На выбор дымохода большое влияние оказывает вид сжигаемого в генераторе тепловой энергии топлива. Очень важен химический состав продуктов сгорания. При горении природного газа образуется вода, углекислый газ и немного сажи, а при сжигании дров, угля или жидкого топлива образуется множество химически агрессивных компонентов.

В любом случае внутренняя поверхность дымохода должна обладать низкой адгезией и химической инертностью к воздействию кислотных компонентов. Твердые или жидкие сорта топлива предъявляют повышенные требования к качеству материалов, из которых изготавливаются дымоходные трубы.

Устройство сэндвич-дымохода

В современном мире любую конструкцию, которая представляет собой три слоя определенного материала, принято называть с приставкой «сэндвич». Это правило касается и дымоходных труб. Между наружным и внутренним покрытием из металла сэндвич-труб находится слой теплоизолирующего материала, производимого из базальта. Набор элементов сэндвич дымовой трубы включает в себя, помимо самой трубы, обжимные хомуты, кронштейны, трубы с ревизией, тройники и другие вспомогательные детали, обеспечивающие нормальную работу всей системы.

Переходник с обычной трубы на сэндвич

Конструкция этих дымоходов позволяет очень эффективно удалять из топки продукты горения, потому что утеплитель надежно защищает внешнюю поверхность от перегрева, внутренний контур отличено переносит воздействие конденсата и нагревание до высоких температур, конструкция сэндвич-дымохода не дает влаге попасть внутрь теплоизолирующего материала, обеспечивается разрежение газов в дымоходной трубе и необходимый уровень тяги.

Розетта

Внутренняя часть этого типа дымоходов производится из нержавеющей стали, обладающей высоким показателем антикоррозийных свойств. В целях удешевления производства, наружное покрытие нередко выполняют из менее прочного и устойчивого к атмосферным явлениям оцинкованного металла. Покупатель сам должен выбрать между более качественной нержавеющей сталью и возможностью сэкономить на покупке. Материал внутренней части трубы выбирается в зависимости от его устойчивости к высоким температурам, а наружное покрытие должно быть жестким, чтобы форма трубы и конструкции в целом была неизменной долгие годы.

Кроме самих сэндвич-труб при установке дымохода используют настенные кронштейны, удерживающие конструкцию, ревизию со специальным окном для чистки и подставки для нее, тройники, набор переходников, колено, изменяющее направление конструкции под прямым углом или на 45 градусов, обжимные хомуты, соединяющие отдельные элементы конструкции, разгрузочная платформа, помогающая правильно распределить массу системы и снять нагрузку с основания, а также крыза, розетта и окапник, которые используют для прохождения конструкции через кровлю.

Крыза для прохода крыши

Верхняя часть дымохода может быть оформлена при помощи конуса, а также таких элементов, как вопплер, гибок или термогрибок, флюгер, искрогаситель (он особенно нужен, если кровля изготовлена из горючих материалов) и тому подобные.

Конструкция сэндвич-трубы позволяет обеспечить высокий уровень изоляции, поэтому дымоход можно установить снаружи здания. Стоит учитывать, что отвод продуктов горения значительно эффективнее, если конструкция будет располагаться в доме максимально близко к центру строения, чтобы избежать лишней потери тепла.

Тип дымохода

Устройство печной системы для вывода дыма от печи в бане может быть исполнено в двух вариантах:

внешний;
внутренний.

Установка (монтаж) первого значительно проще второго, так как основная конструкция дымохода находится вне помещения (на улице). При этом повышается пожарная безопасность, но происходит значительная потеря тепла.

Внутренняя установка дымохода занимает гораздо больше сил и средств, так как необходимо провести монтаж с учетом противопожарных требований. Но в этом случае можно получить гораздо больше тепла не только от печи, но и от самого дымохода.

Конструкция дымохода

Устройство дымохода для печей из кирпича в последнее время практически не используется. На смену древнему материалу пришли современные технологии — сэндвич труба для бани, которая позволяют провести монтаж обязательного элемента печи самостоятельно, не обращаясь к специалистам.

Монтаж дымохода в бане проводится в соответствии с индивидуальной схемой (проектом) и потребует набор следующих составных частей:

печные дымоходы (количество подбирается в соответствии с проектом);
колена (не более трех);
тройник;
дефлектор;
противоливневая защита;
шибер;
переходник;
опорные кронштейны и хомуты.

Чистка труб дымохода и уход за ними

Заключаются в соблюдении следующих моментов:

В отопительный сезон чистка дымохода от твердотопливного котла проводится минимум 1 раз в 2 недели.
Чистка выполняется через специальный отсек ‒ ревизионное окно. Если оно отсутствует, то нужно снять хомут и открыть заглушку.
Регулярно очищается от влаги и конденсатосборник. Когда он соединен с канализацией, проверяется состояние соединительной трубки. При повреждении выполняется замена. Для очистки используется кусок проволоки.

В случае пренебрежения рекомендациями по уходу накопившаяся сажа заполнит трубу, станет помехой для свободного выхода дыма и может привести к повышению задымленности в помещении или еще хуже ‒ к пожару.

Требования к изготовлению конструкции

В местах проведения трубы через отверстия важно делать зазоры

Готовясь к сооружению дымохода, надо ознакомиться с нормами, которым должна соответствовать дымовая труба:

Если труба будет выходить из крыши на расстоянии полутора метров от конька, то конструкцию разумнее монтировать на высоте в 50 см над самой верхней частью кровли;
Когда между коньком и трубой получается не менее полутора и не более трёх метров, дымовую трубу целесообразнее устанавливать на одном уровне с охлупнем крыши;
При отдалении конька и трубы друг от друга более чем на 3 метра дымоход полагается монтировать выше пунктира, который условно проводится горизонтально от самой высокой точки крыши под углом в 10 градусов;
Из плоской крыши должен выходить наружу только 1 метр дымохода;
Дымовая труба, находящаяся выше крыши на полтора метра, непременно закрепляется растяжками.

Способы утепления газового дымохода

Утепления требует только та часть дымохода, которая расположена на улице или на неотапливаемом чердаке. При этом трубы, закрепленные на фасаде здания, нужно изолировать полностью, включая и горизонтальный участок, проходящий через стену.

Выбор способа утепления определяется материалом, из которого устроен газовый дымоход. Работы по утеплению дымохода от газового котла зависят не только от его конструкции, но и от выбранного материала.

Утепление асбоцементного газового дымохода

Утеплить асбоцементную трубу можно тремя принципиально различными способами. Для их реализации подойдут минеральная вата, кирпичная кладка или штукатурка.

Утепление кирпичной кладкой

Утепление кирпичной кладкой с заполнением пустот сыпучим утеплителем допускается, однако процесс довольно трудоемкий и отнимает массу времени.

К такому способу прибегают чаще всего в том случае, если уже имеется кирпичный дымоход, а асбоцементная или стальная оцинкованная труба используется в качестве гильзы.

Утепление дымоходной трубы оштукатуриванием

Асбоцементная труба обладает высокой адгезией, поэтому в качестве утепления можно прибегнуть к оштукатуриванию. Перед выполнением работ на трубе необходимо закрепить армирующую сетку.

Раствор готовится по следующей пропорции:

3 части просеянного шлака;
1 часть цемента;
2 части извести с водой.

Раствор должен иметь густую пластичную консистенцию. Первый слой наносится толщиной 20-30 мм. Все последующие слои наносятся только после высыхания предыдущего. Перед окрашиванием или побелкой поверхность штукатурки нужно отшлифовать, а появившиеся трещины – зашпаклевать.

Утепление минеральной ватой

Проведение работ сводится к закреплению с внешней стороны трубы слоя минеральной ваты. Перед началом работ трубу нужно очистить от пыли и зафиксировать слой рулонного утеплителя при помощи хомутов. Учитывая, что минеральная вата способна поглощать влагу, рекомендуется скрыть ее под кожухом из оцинкованной стали.

В целях экономии в пределах чердака можно обойтись и без стального кожуха, а вот под воздействием атмосферных осадков срок службы минеральной ваты вряд ли превысит 2-3 года.

Утепление стального дымохода

Дымоходы из нержавеющей стали – это по сути две трубы разного диаметра, пространство между которыми заполнено утеплителем. Можно приобрести уже готовую конструкцию в виде сэндвич-трубы. В этом случае достаточно проведение монтажных работ без утепления, так как утеплитель уже установлен изначально.

Но стоимость сэндвич-труб достаточно высока, чтобы сэкономить можно соорудить аналогичную конструкцию самостоятельно. Для этого достаточно внутреннюю трубу обернуть рулонным утеплителем из минеральной ваты либо использовать готовую скорлупу или цилиндры из такого же материала. Вместо нержавеющей стали внешняя труба может применяться из оцинковки.

Для закрепления минеральной ваты на внутренней стальной трубе лучше всего использовать специальные хомуты

Еще один способ, позволяющий выполнить утепление в пределах чердака – это устройство деревянного короба с применением засыпки. В качестве сыпучих материалов можно использовать шлак, песок, керамзит.

Просто выполнить утепление стальной трубы устройством деревянного короба с засыпкой из керамзита

Важно исключить контакт возгораемых материалов с нагревающимися поверхностями. В местах соприкосновения короба с кровлей или обрешеткой необходимо установить защиту из стальных листов для предотвращения возгорания. В местах соприкосновения короба с кровлей или обрешеткой необходимо установить защиту из стальных листов для предотвращения возгорания

В местах соприкосновения короба с кровлей или обрешеткой необходимо установить защиту из стальных листов для предотвращения возгорания.

Утепление кирпичного дымохода

Кирпичный дымоход традиционно утепляется оштукатуриванием с предварительным закреплением армирующей сетки. Достоинства такого способа состоят в невысокой стоимости, недостатки – в низкой эффективности. Потери тепла снижаются не более чем на четверть.

Облицовка оштукатуренного дымохода натуральной сланцевой плиткой не только предохранит дымоход от разрушения, но и придаст ему оригинальный эстетический вид

Повысить эффективность утепления кирпичного дымохода можно с помощью матов из минеральной ваты.

Утеплитель должен плотно прилегать к оштукатуренному дымоходу, так исключается появление мостиков холода. С учетом того, что минеральная вата легко впитывает влагу, ее нужно накрыть слоем пароизоляционной пленки с последующим закреплением строительным скотчем.

Нюансы, требующие особого внимания

Безусловно, производитель продукции имеет огромное значение. Однако на рынке появилась масса подделок. Обычному обывателю трудно уловить все тонкости, поэтому, чтобы не ошибиться, стоит прислушаться к советам профессионалов:

Перед походом в магазин возьмите маленький магнит, заверните его в тонкую ткань и положите в карман.
Если менеджер будет вам говорить, что труба изготовлена из высококачественной нержавейки, достаточно приложить к ней магнит. Даже малейшее притягивание говорит о том, что вас обманывают
Ткань же предотвращает возможное появление царапин.
Обязательно убедитесь, что печная труба не имеет деформации, сколов и вмятин.
Обратите внимание на толщину металла цилиндрического изделия, которая должна быть более 0,5 мм. От этого параметра зависит долговечность всей конструкции
Чем он больше, тем дольше будет срок эксплуатации.
Каждая деталь должна иметь абсолютно ровную форму

Важно, чтобы в сварных швах не было следов прерываний.
Желательно непосредственно в магазине попытаться собрать несколько деталей конструкции. Все соединения должны получиться прочными и без зазоров

Никакого сводного движения элементов не допускается.
Безусловно, каждый стремится сэкономить, однако этого делать не стоит. Необходимо помнить, что качество играет главную роль, а цена отходит на второй план.

Организация прохода через потолок

С целью прокладывания дымохода через потолочное перекрытие устанавливается специальный элемент, который создает прочное укрепление трубы и защищает от возникновения пожара. Для достижения максимального уровня защиты от пожара в месте прохода двухслойной трубы через перекрытие устанавливается в отверстие еще одна металлическая, диаметр которой на 1020 см больше диаметра наружной трубы в виде сэндвича.

Проход сэндвич-трубы через потолок бани

С лицевой стороны внутри помещения образовавшееся отверстие маскируется декоративной металлической или керамической негорючей насадкой, а с изнаночной стороны в зоне чердака это отверстие забивается любым негорючим материалом (базальтом, керамзитом или песком). В случае отсутствия защитной трубы большего диаметра можно применить металлический короб, через который протянуть двухслойную дымовую. Образовавшееся при этом пространство между дымоходом и установленным коробом также заложить огнеупорным изоляционным материалом.Как видно, монтаж дымохода из трубы в виде сэндвича через потолок можно легко сделать собственными руками.

Технология монтажа

Установка сэндвич-трубы не представляет особой сложности. Эта конструкция обладает максимальной пожаробезопасностью, потому ее соединение и крепление может выполнить человек, который никогда не занимался строительством.

Монтаж должен начинаться снизу, то есть с печи, постепенно достигая вершины.

Шаг первый

При установке сэндвич-дымохода необходимо помнить о том, что один торец трубы выполняется зауженным. Именно он вставляется в следующий отрезок изделия. За счет такого соединения не происходит накапливания сажи, из дымоходной трубы легко удаляется конденсат. Чтобы облегчить такую работу, можно установить специальные тройники.

Шаг второй

Для прохождения вертикального канала через стену несущая конструкция разбирается, посадочное место, куда будет вставлен кронштейн трубы, укрепляется. Затем монтируется наружная опорная деталь с двумя уголками, которые играют роль полозьев для движения тройника при монтаже сэндвич-трубы.

Для ограждения от стены подойдет фанера толщиной 1 см. Сверху она покрывается асбестом и фиксируется обычными шурупами.

Затем вся конструкция закрывается оцинкованным листом размером 2х1,20 см. Для переходника в металле делается квадратное отверстие.

На кронштейн наносится специальный лак для защиты от коррозии. Для дымового канала в переходнике сверлится соответствующее отверстие.

https://youtube.com/watch?v=a-haV69B8M4

При строительстве сооружения для вывода продуктов сгорания нужно обязательно сделать уступку, представляющую собой зазор между конструкцией и стеной.

Важно правильно рассчитать размеры первой соединительной детали трубного устройства. Она должна плотно входить в последующее цилиндрическое изделие, которое размещается выше потолка

Технология монтажа

Неопытному мастеру лучше остановить свой выбор на внутреннем дымоходе из металлических труб, выводимый через крышу и потолок бани. Установка своими руками выглядит следующим образом:

Закупить трубы, отводы походящего диаметра, хомуты, зонтик, резиновый уплотнитель для гидроизоляции, огнеупорный асбест, и керамзит.
Перед установкой печки, поверхность за ней защищают с помощью двух слоев огнеупорного асбеста.
После установки печки на патрубок, расположенный над каменкой, монтируют первый сегмент трубы, снабженный задвижкой – шибером. С помощью шибера регулируют силу тяги во время растопки и после ее завершения. При частично закрытой задвижке поток воздуха, проходящий черед дымоход снижается, сохраняя тепло в бане дольше.
Потолок прорезают для выведения трубы на чердак. Удачный способ врезки трубы через перекрытия – монтаж металлического короба. Его присоединяют к перекрытию таким образом, чтобы он находился вровень с чердачным полом. Через отверстие в коробе проводят дымоход, а короб плотно засыпают керамзитом или минеральной ватой. Потолок защищают от возгорания асбестовыми плитами.
В кровельном материале изготавливают отверстие для вывода трубы. Чтобы разместился между стропильными ногами, пользуются отводами, которые позволяют сделать отверстие в удобном месте. Если кровельный материал горючий, его защищают металлическим листом или асбестом, выводят трубу в отверстие, одевают на нее эластичный резиновый уплотнитель и приклеивают огнестойким герметиком.
Устанавливают сегменты дымохода, чтобы он достиг необходимой длины. На верхушку надевают металлический зонтик, защищающий дымоход от попадания мусора, веток, дождя.

Важно следить, чтобы места соединений между сегментами труб не попадали на перекрытия, чтобы герметизировать и стянуть широкими металлическими хомутами. Качественно смонтированный дымоход для бани — признак настоящей русской бани, в которой тепло даже через 6-7 часов после завершения топки

Качественно смонтированный дымоход для бани — признак настоящей русской бани, в которой тепло даже через 6-7 часов после завершения топки.

Конструкция дымохода

По типу расположения конструкции можно выделить дымоход уличный (внешний) и внутренний. Канал уличного дымохода через стену выходит наружу. Его преимущества: простой монтаж и высокая степень пожаробезопасности. В то же время он расходует больше топлива и требует утепления.

Канал внутренней конструкции выходит наружу через кровлю и, как правило, имеет строго вертикальную конфигурацию без горизонтальных участков. У него хорошая тяга, он потребляет меньше топлива и быстрее нагревает парилку и баню в целом. Из недостатков отмечу более трудоемкий ремонт и монтаж, меньшая степень пожаробезопасности в отличие от внешнего канала.

Установка дымохода своими руками

Прохождение дымохода через стену своими руками проводится точно по инструкции. Если вы знаете нюансы строительства, не боитесь высоты, умеете пользоваться рабочими инструментами и оборудованием, то сможете это сделать.

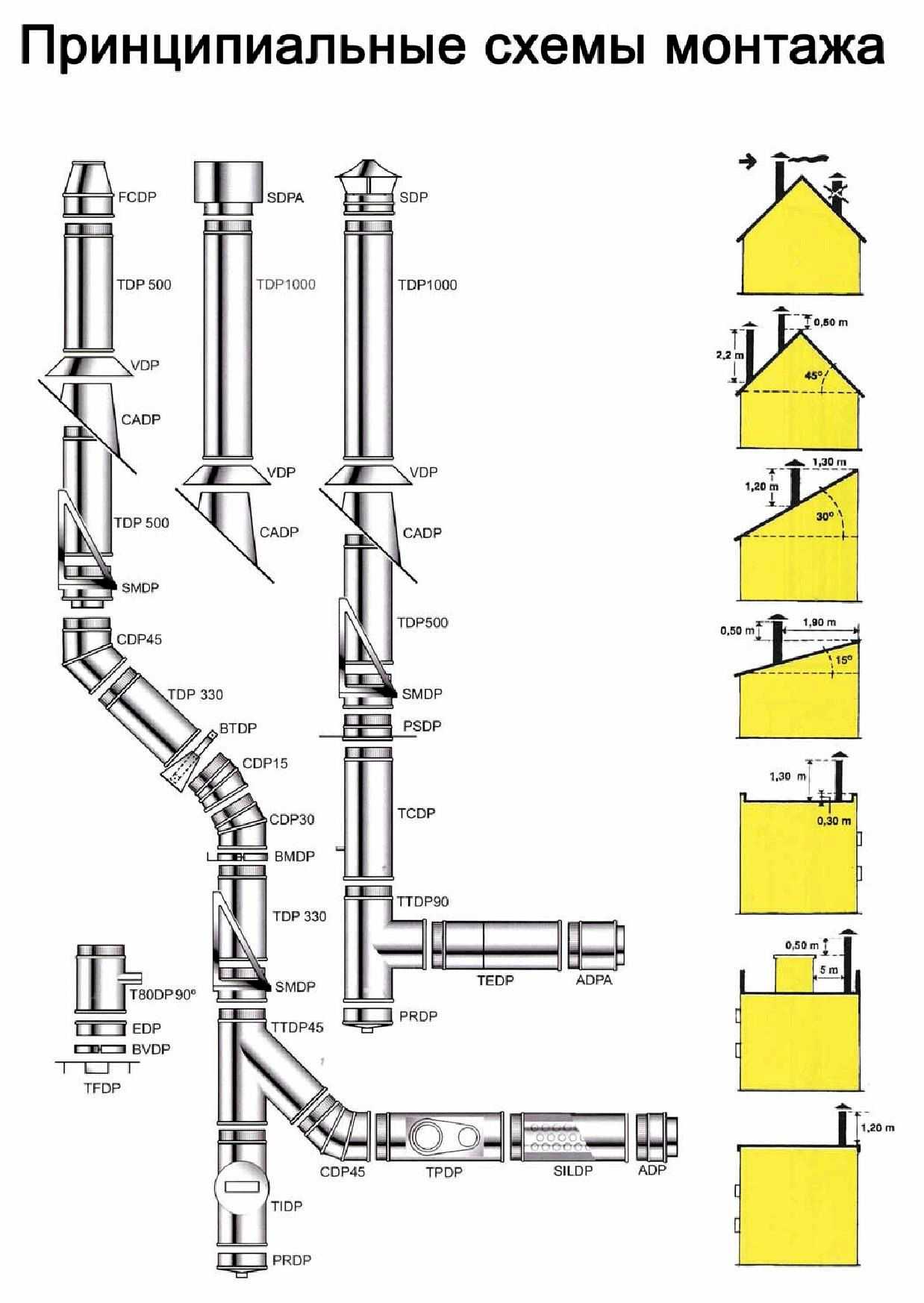

Чертеж и схемы

Перед закупом материалов и началом производства работ необходимо начертить чертеж или разработать схему расположения элементов конструкции, их размеров, расстояний между ними

Важно определиться с перечнем инструментов и комплектующих, необходимых для самостоятельных работ. В этом могут помочь консультанты в магазинах, продающих сэндвич-трубы из нержавеющей стали известных и проверенных марок, производящихся не в кустарных условиях

К ним относятся CRAFT, БАЛТВЕНТ, ТЕРМОФОР, ТЕПЛОВ и СУХОВ, ВУЛКАН, ФЕРРУМ, ФЕНИКС и другие.

Подбираем место выхода через стену

Боковая стена располагается под свесом кровли. На неё попадает вода от сосулек и дождя, если нет специальных водосточных желобов. Фронтальная стена расположена под выступом крыши. Вода не попадает на трубу.

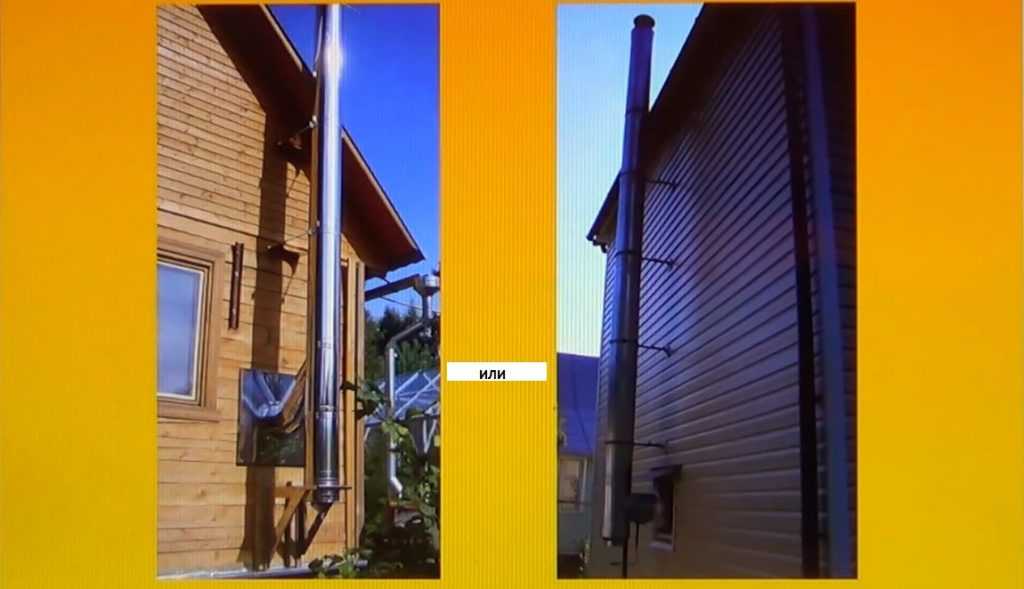

Лучше всего выводить конструкцию через фронтальную стену

Важно, чтобы под выступом не было балкона, окон, чтобы не пришлось их огибать при установке конструкции. Любое отклонение от вертикали чревато уменьшением тяги

Устройство может выходить и через боковую стену. Данное решение значительно хуже, потому что придется делать отверстие в свесе кровли, собирать и устанавливать водосточную систему, чтобы избежать заливания гильзы сэндвич трубы, намокания утеплителя, нагрева дымохода.

Как вывести дымоход через стену

Проход дымохода через стену производится с помощью продольного узла. Стальной фланец с патрубком крепится к стене. Сначала устанавливают наружный фланец, через него проводят трубу, закрепляют ее. Между патрубком и фланцем прокладывают утеплитель, ставят внутренний фланец. Фланцы герметизируют водостойким герметиком.

Как крепить дымоход к стене

Крепеж дымоотводов-хомуты и кронштейны. Шаг между креплениями 1 м. Нижняя часть фиксируется к кронштейну, закрепленному на стене или подставке. Если сэндвич-труба поднимается выше свеса крыши на 1м, то для крепления используются растяжки, на 1,5м— специальная штанга, прочно зафиксированная к фасаду. К штанге устройство крепится хомутами.

Утепление

Сэндвич-труба уже утеплена при изготовлении на производстве. Поэтому теплоизоляцию не выполняют. Исключение составляет место прохода ее через стену. Если котельная система угольная, то применять базальтовый утеплитель не рекомендуется. Использовать стекловату также нельзя, потому что у нее низкая температура плавления.

Герметизация

После установки конструкции следует загерметизировать стыки. Чтобы соединение было прочным, края элементов промазывают герметиком. Лучшим средством является силикатный герметик, который не боится температуры 1200 градусов. Фланцы и отливы обрабатывают силиконовым герметиком. Он сохраняет свои свойства при +250 градусов.

Устройство банных дымоходов

Если у вас железная печь, то начало дымохода надевается на патрубок, который как раз для этого выведен из топки.

Кирпичную печь разбирать не будем, у нее газы обычно проходят долгий путь от топки до дымохода, а потом — прямым ходом — выводятся по кирпичной же трубе, выведенной через перекрытия, на улицу.

Итак, если не делать сэндвич, то железная или керамическая труба вертикально идет от патрубка печи вверх на крышу. Ее можно изолировать, потому что температуры там высокие — несколько сотен градусов.

На участке до потолка делается шибер — заслонка, позволяющая в процессе горения дров менять степень открытости трубы, что влияет на количество уходящих газов, а соответственно, на количество кислорода в топке. Последний сказывается на скорости и температуре сгорания топлива — дров, газа, угля. Впрочем, углем банные печи не топят. Дрова и газ — вполне.

Шибер бывает двух видов — выдвигающийся и вращающийся. Тот и другой могут быть удобны и неудобны — кто к чему привык.

выдвигающийся

вращающийся

Далее труба подходит к потолку и проходит через разделочный короб, об этом подробнее будет говориться чуть ниже. На чердаке монотруба может превратиться или не превратиться в сэндвич, а уже он пройдет через кровлю.

Тут важный момент — в каком месте установлена печка, как близко будет труба от конька крыши. От этого зависит ее высота.

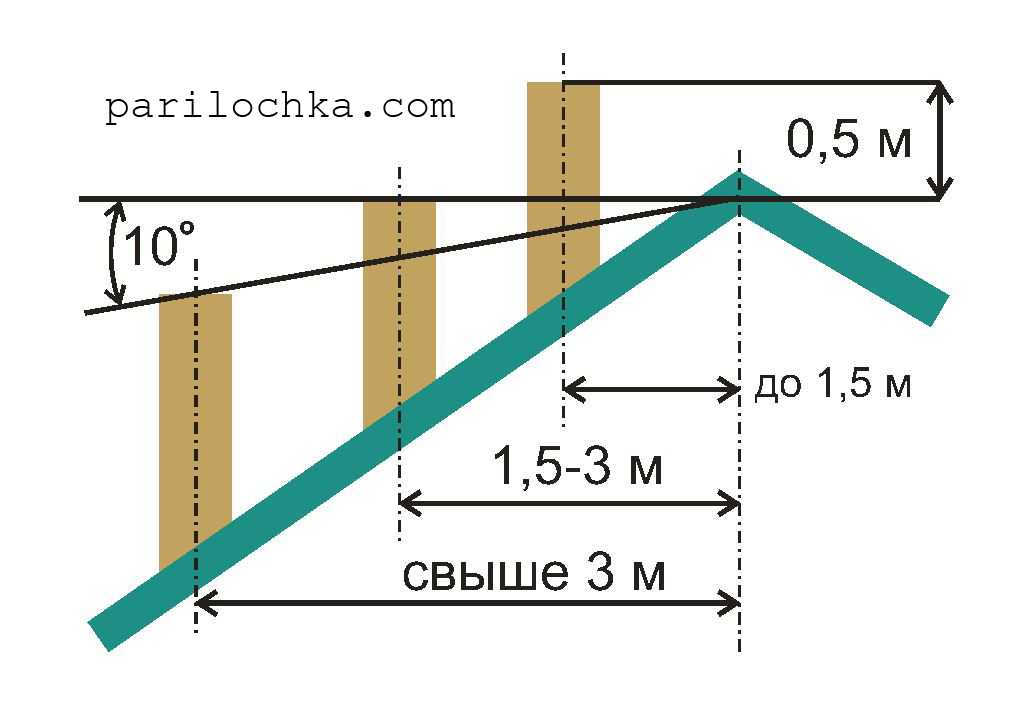

Высота трубы над коньком

Высота трубы над коньком крыши бани зависит от того, на каком расстоянии от этого конька она находится.

В принципе, бывает и так, что трубу проводят через конек, но такое решение допустимо там, где это не снизит несущую способность этого важного элемента кровельной конструкции (такое возможно только при установке дополнительных опор по обе стороны «разрыва» конька). Потому что это основа стропильной системы

Так что лучше делать либо рядом, либо на некотором расстоянии от конька.

Если от оси трубы на крыше бани до конька не больше полутора метров, то она должна возвышаться на коньком на полметра или чуть больше.

Если труба бани через крышу выходит в 1,5-3 метрах от конька, то она уже будет точно вровень с коньком.

И, наконец, если вывести трубу в бане через крышу на расстоянии более трех метров от конька, то она будет ниже конька, а вот точную высоту придется рассчитывать через тригонометрические функции (дан катет и противолежащий угол, найти второй катет). Иллюстрация ниже:

Скажем, на расстоянии 3 метров от конька она будет ниже на 52 см.

КСТАТИ! Есть еще одна рекомендация, которую стоило бы совместить с предыдущими: общая высота трубы от печи до дефлектора должна составлять 5 метров — это нужно для поддержания тяги на должном уровне.

Внутренний дымоход через кровлю: преимущества

Дымоход, проведенный внутри помещения от отопительного прибора наверх – через перекрытия и кровлю, называется внутренним и имеет наибольшее распространение. Главное в этом вопросе – заранее планировать такую трассу дымоудаления, на самых начальных этапах строительства здания.

Плюсы внутреннего дымохода:

наиболее устойчивая и хорошая тяга
отсутствие внешних факторов, способных повредить конструкцию
утепленность дымохода и, соответственно, исключение возможности переохлаждения дыма и газов с последующим образованием конденсата
независимость от климатических и погодных условий
отсутствие нагрузки ветром
отсутствие теплопотерь
отсутствие нарушений целостности и изоляции внешних стен строения
более продолжительный срок службы
возможность экономии на крепежных элементах, так как можно использовать для крепления конструкции самого дома, а также использовать недорогие крепежи в силу отсутствия на них нагрузки внешними факторами
более простой монтаж и обслуживание

Минусы внутреннего дымохода:

нарушение герметичности кровли и необходимость разборки некоторых несущих конструкций в случаях, если дымоходная трасса не была заложена в изначальный план строительства дома
более высокий уровень пожароопасности из-за нахождения трубы внутри дома
необходимость изоляции всех участков примыкания трубы к стенам и в местах прохода трубы чрез перекрытия, потолок и кровлю
использование полезной жилой площади пространства
риск задымления помещения при повреждениях трубы

Внимание! При организации системы дымоотведения внутри дома важно уделить повышенное внимание изоляции всех поверхностей и мест прохода трубы. При нагревании трубы, окружающие ее участки, особенно сделанные из горючих материалов, могут начать тлеть или загореться. Настоятельно рекомендуется не экономить на качестве изоляционных материалов и выполнять их монтаж по всем установленным правилам

Также следует соблюдать безопасные расстояния между дымовой трубой и окружающими участками стен, перекрытий или кровли

Настоятельно рекомендуется не экономить на качестве изоляционных материалов и выполнять их монтаж по всем установленным правилам. Также следует соблюдать безопасные расстояния между дымовой трубой и окружающими участками стен, перекрытий или кровли

При нагревании трубы, окружающие ее участки, особенно сделанные из горючих материалов, могут начать тлеть или загореться. Настоятельно рекомендуется не экономить на качестве изоляционных материалов и выполнять их монтаж по всем установленным правилам. Также следует соблюдать безопасные расстояния между дымовой трубой и окружающими участками стен, перекрытий или кровли.
