Сантехнические трубы: размеры и виды металлических и пластиковых труб и соединений сантехники, диаметр стальных труб канализации, водоснабжения, водопровода

Стальные трубы.

Водопроводные трубы из углеродистой стали сейчас являются пережитком прошлого. Тем не менее, они представлены на рынке, и имеют своего покупателя.

Хотя реализация этих труб в современных условиях – задача не простая, стальные трубы имеют ряд плюсов и минусов, о которых стоит упомянуть.

Плюсы:

механическая прочность;
дешевизна;
значительный ассортимент любой совместимой арматуры.

Минусы:

подверженность коррозии;
неизбежное сужение просвета труб на холодной воде, в результате чего регулярно надо разбирать и чистить водопровод;
электропроводность, создает вероятность поражения током при неисправных электроприборах.
недолгий срок службы – примерно 25 лет.
кроме того, сталь взаимодействует с алюминием и медью.
сложный монтаж: газовая или электросварка. Возможно вручную нарезать резьбу, что опять же очень трудоемко, или изготовить патрубки и сгоны на токарном станке.

Нормативная документация

Из нормативных документов нам интересен, прежде всего, свод правил СП 30.13330.2012. Он содержит детальные инструкции относительно того, как проектируются и монтируются внутренние водоснабжение и канализация: материалы, расчет сечений трубопроводов и общие правила их прокладки.

Свод правил монтажа канализации и водоснабжения зданий

Кроме того: нормы расхода материалов в водоснабжении можно найти в ведомственных строительных нормах ВСН 415-81. Однако в силу солидного возраста документа (он издан в 1982 году) в нем практически не упоминаются полимерные материалы в водоснабжении: ВСН регламентируют лишь сооружение магистральных водопроводов из полиэтиленовых труб.

Давайте, однако, вернемся к внутренним инженерным системам и выясним, какие материалы рекомендует использовать на водоснабжении СП 30.13330.2012.

Вот требования свода правил:

Применяющиеся материалы должны соответствовать утвержденным санитарно-эпидемиологическим требованиям;
Фитинги и трубы должны служить при нормативном давлении и при температуре +20°С как минимум полвека;
На горячей воде (при температуре +75°С и штатном давлении) срок службы элементов трубопровода не должен быть меньше 25 лет;

Редуктор на вводе воды в квартиру

Гидравлическое сопротивление всех участков системы водоснабжения должно оставаться неизменным весь период ее эксплуатации.

Ржавчина и известковые отложения в водопроводе ХВС

А теперь давайте выясним, какие материалы для горячего водоснабжения и ХВС применяются при монтаже и ремонте соответствующих систем.

Расходные материалы

Какой именно расходный материал для водоснабжения может применяться при монтаже или обслуживании инженерных систем?

Изображение	Описание
Графитовый сальник	Графитовый и масляный сальник используют для уплотнения штоков винтовых вентилей, задвижек и валов насосного оборудования.
Лен для подмотки резьб	Сантехнический лен нужен для герметизации резьбовых соединений. Для увеличения срока службы СНиПы полувековой давности рекомендовали пропитывать его свинцовым суриком. В нынешних реалиях сурик с успехом заменяется силиконовым герметиком.
Тангит Унилок — полимерная герметизирующая нить для уплотнения резьб	Наряду с льняной подмоткой для уплотнения резьб используется полиэстеровая нить с силиконом. Этот расходный материал по водоснабжению исключительно удобен в использовании, но стоит существенно дороже льна.
Прокладки из паронита для фланцевых соединений	Для герметизации фланцевых соединений служат паронитовые и резиновые прокладки.
Пенопластовая скорлупа для теплоизоляции водопровода	Для теплоизоляции металлических трубопроводов применяются материалы из вспененных полимеров — пенополиэтиленовые трубки, скорлупа из пенополистирола и полиуретана.
Сменные картриджи для систем очистки воды	Для очистки питьевой воды используются системы фильтрации со сменными картриджами.

Трубопроводы горячего водоснабжения с переходниками, хомутами, герметиком: разводка, прокладка своими руками

Для горячего водоснабжения чаще всего используются термостойкие полиэтиленовые и оцинкованные трубы для сантехники с термоизоляцией. Внутренние диаметры сантехнических труб для горячей воды могут быть в пределах 15, 20, 25 мм для внутренней разводки, для наружных систем используется труба диаметром до 500 мм и более. Сантехнические трубы должны быть изготовлены строго по ГОСТу.

Расположение трубопровода горячей воды рядом с трубами холодной воды вызывает образование на последних конденсата и далее – ускоренную коррозию металла. Для того чтобы избежать этого, а также для устранения потерь тепла, водопровод горячей воды должен быть обеспечен теплоизоляцией.

Из пластика можно сделать соединения любой сложности

Как правильно перевести мм в дюймы

Таблица перевода дюймов в миллиметры

При прокладке водопровода либо замене его элементов необходимо хорошо ориентироваться в их соотношении. Для осуществления этих переводов мастера пользуются специальными таблицами. Сложность заключается в толщине стенки. Наглядный пример:

возьмем изделие с наружной толщиной 1», который должен приравниваться к 25,4 мм;
диаметр резьбового соединения будет 33,249 мм.

Как просчитать диаметр трубы для водопровода? Резьба нарезается по наружной стороне стенки. Ее номинальное значение по отношению к внутреннему показателю получается условным обозначением. Следовательно, для ее расчета необходимо: к 25,4 мм добавить двойную толщину стенки изделия. В результате получится 33,249 мм. Часто встречаемые резьбовые соединения:

½» — 20,4…20,7 мм;
¾» — 25,9…26,2 мм;
1» — 32,7…33,0 мм;
1½» — 45,8…46,2 мм.

Как видим, в каждом случае присущи свои расхождения.

Таблица перевода диаметров водопроводных труб из дюймов в миллиметры

Таблица перевода дюймов в миллиметры

Как выбирать трубы

При выборе изделий нужно учитывать визуальные характеристики труб, а также другие особенности:

Материалы должна быть однородными, не содержать каких-либо вкраплений;
На трубах должна быть проставлена маркировка и указан ГОСТ, в соответствии с которым они были изготовлены;
Неприятный запах в таких трубах должен полностью отсутствовать;
Толщина стенок должна быть одинаковой по всей длине изделия;
Поверхность трубы должна быть гладкой.

При полном соответствии выбираемой трубы всем вышеуказанным пунктам изделие можно назвать достаточно качественным. Такая труба замечательно подходит для установки магистрали в системе холодного водоснабжения. Некачественная продукция может быть использована только для удовлетворения простейших технических потребностей.

Труба, которую можно устанавливать в систему холодного водоснабжения, отмечается синей полоской по всей длине изделия, окрашенного в черный цвет. Трубы, используемые для подобных целей, также окрашиваются в синий цвет.

Трубы ПНД для систем холодного водоснабжения зачастую маркируются посредством тиснения, либо отпечатываются, на изделиях указывается такая информация:

Назначение и ГОСТ;
Габаритные размеры, либо соотношение толщины стенок и диаметра;
Коэффициент прочности изделия. ПЭ100 высококачественные коллекторы. ПЭ80 трубы классом пониже;
Название производителя;
Метраж указывается не всеми изготовителями.

Стоимость изделий тоже требует внимания в процессе выбора подходящего изделия. Если цена за метр трубы ниже по сравнению со средним рыночным показателем, значит перед покупателем подделка, либо изделие, предназначенное для простейших бытовых потребностей.

Методы сгибания труб

Кроме соединения, принципиально важно выполнять верную технологию сгибания металлопластиковых деталей. Существует четыре различных метода:

Существует четыре различных метода:

Вручную

В этом случае нужно выполнять особенную осторожность, дабы в месте перегиба не появился недостаток, который приведет к непроходимости трубопровода.

Посредством пружины. Данный инструмент продается в строительных магазинах

Пружина вставляется вовнутрь, по окончании чего производится сгибание.

С применением фена. Под действием тёплого воздуха металлопластик легче гнется. Но с ним направляться работать с опаской, в противном случае существует опасность расплавить материал.

При помощи особого трубогиба. Это опытный инструмент, который окажет помощь верно и без особенных усилий согнуть деталь любого размера.

Выбор метода стыковки

Соединение труб из металлопластика, как, но, и других разновидностей полимерных деталей, производится посредством фитингов. От того, какую их разновидность вы купили, зависит метод сборки.

Рассмотрим любой из них более детально.

Метод 1. Компрессионные соединения

В этом случае соединения для металлопластиковых труб производятся посредством обжимных фитингов, изготавливаемых из бронзы. Другое их наименование – цанговое соединение.

Преимущества данной разновидности стыковки пребывает в том, что для работы вам не пригодится покупать какие-либо дополнительные инструменты либо оборудование. Достаточно двух гаечных ключей, благодаря которым закручиваются обжимные гайки.

Фитинг складывается из трех составных частей:

штуцера,
разрезного кольца,
накидной гайки.

Обратите внимание! Соединения металлопластиковых труб посредством компрессионных фитингов получаются разборными. При необходимости вы имеете возможность разобрать водопроводную систему и смонтировать заново, внеся нужные трансформации либо дополнения

Инструкция по монтажу предельно несложна:

От металлопластиковой детали отделяется отрезок нужной длины. Заготовка должна быть прямой на расстоянии как минимум 10 сантиметров от среза.
Порезка осуществляется особыми компрессионными ножницами или ножовкой по металлу. В последнем случае кромку необходимо будет зачистить от заусенцев. Не забывайте, что срез должен осуществляться строго под прямым углом, в противном случае добиться герметичной стыковки будет проблематично.
После этого на торец надевается гайка (ее резьба должна быть направлена в сторону среза) и уплотнительное кольцо.
Затем конец детали обрабатывается особым инструментом – разверткой:

калибровочной стороной снимается внутренняя фаска (на расстояние около 1 мм),
другой стороной развертки снимается внешняя фаска.

Штуцер вставляется в металлопластиковую деталь, после этого на него надевается уплотнитель и завинчивается гайка. Сперва работа производится вручную, позже — посредством гаечного ключа. Не прикладывайте больших усилий для закрепления, в противном случае возможно повредить материал.

Метод 2. Соединения посредством пресс-фитингов

Данный вариант стыковки используется для обустройства систем водопровода и теплого пола. Такие соединители для металлопластиковых труб употребляются в случаях, в то время, когда трубопровод замуровывается в цементную стенке или скрывается под стяжку на полу.

Стык получается более надежным, но сам монтаж требует от мастера определенных навыков, и наличия особого инструмента – пресс-клещей.

Работа проводится в таковой последовательности:

Торец верно обрезанной трубы обрабатывают посредством развертки: снимается внутренняя и внешняя фаски.
Калибратором проверяется внутренний диаметр детали.
Перед монтажом фитинга нужно убедиться, что в него установлена диэлектрическая прокладка и уплотнительные кольца.
На деталь надевается обжимная муфта, а вовнутрь вставляется штуцер фитинга с уплотнителями.
После этого муфта обжимается на трубе посредством пресс-клещей. Следите, дабы установленные насадки соответствовали диаметру детали, на которую производится монтаж фитинга.

Обратите внимание! Повторно обжимать железную муфту не рекомендуется. Нужно, дабы все оказалось с первого раза, в противном случае вероятны протечки, в следствии которых придется заново монтировать данный узел

Существуют разновидности пресс-фитингов с жестко закрепленной муфтой. В этом случае контроль глубины посадки штуцера осуществляется посредством намерено предусмотренного окна.

Метод 3. Стыковка с применением надвижных муфт

Второй и третий методы соединения металлопластиковых труб схожи, но в последнем случае кроме клещей употребляется эспандер, который увеличивает внутренний диаметр применяемой детали перед установкой в том направлении штуцера фитинга.

Соединение получается неразъемным, герметичным и весьма надежным. Употребляется для монтажа систем теплых полов, каковые предполагается заливать цементным раствором.

Работа производится так:

Труба обрезается, по окончании чего на нее надевается компрессионная муфта.
Торец металлопластиковой детали расширяется эспандером, после этого в том направлении вставляется фитинг.
Производится обжим муфты посредством пресса.
Надежное и долговечное соединение готово.

Параметры

Стандартная маркировка трубопровода из чугуна — от DN 50 до DN
400. Изделия, не имеющие раструбов, то есть с гладкими сторонами, обладают
повышенным запасом прочности. Их длина равна трём метрам. Трубы SMU могут
производиться длиной от 15 см и более.

Параметр толщины стен чугунной трубы практически идентичен
пластиковым изделиям и равен 4—5 мм. Однако, несмотря на схожие размеры по
длине, толщине стен и диаметру, вес металлической конструкции в 10 раз
превышает массу пластикового трубопровода. Для наглядности, метр изделия из
металла будет весить порядка 15 килограмм. Соответственно, пластиковая труба
идентичных размеров будет иметь вес всего 1,5 килограмма.

Оцинкованные стальные трубы

Данный тип является усовершенствованием вышеописанного. Современные производители рекомендуют именно этот тип, если разговор идет о стальных вариантах. Можно сразу перейти к достоинствам этих водопроводных труб:

Наружная и внутренняя поверхности имеют специальный защитный слой цинка. Это защищает от коррозии. Такие трубы могут противостоять коррозии 10 и более лет, хотя все зависит от качества защитного слоя.
Остальные сильные стороны точно такие же, как и у обычных водопроводных труб из стали.

Теперь самое время сказать о недостатках, они схожи с минусами труб из стали, но есть и дополнение:

Если вы повредите защитный цинковый слой, то в этом месте сразу же начнет образовываться коррозия. Работать нужно аккуратно, а это делает процесс монтажа более продолжительным.
К минусам можно отнести и стоимость. Они на 30-35% дороже аналогов из стали. Они редко бывают в наличии (доставляют под заказ), это надо тоже учитывать.

Но такие трубы распространены, нет никаких проблем с комплектующими для них. Размеры водопроводных труб данного типа схожи с обычными стальными. Встречаются комбинированные системы из оцинкованных и обычных стальных.

Какую металлопластиковую трубу выбрать для водоснабжения

Выбор металлопластиковых труб также зависит от нескольких параметров. В первую очередь при выборе следует учитывать их строение. Они состоят из пяти слоев: трех основных и двух связующих. Основные:

Внутренний (состоит из полимерного материала);
Армирующий (из алюминия);
Наружный (тоже полимерный).

Справляться с основной нагрузкой должен армирующий слой:

Предотвращать недопустимое линейное расширение, которое возникает при нагревании пластика;
Создавать кислородный барьер;
Защищать от повреждений, возможных при внешнем или внутреннем воздействии.

Металлопластиковые трубы отличаются друг от друга толщиной слоя из алюминия (0,15-0,6 мм). Пользуются наибольшим спросом металлопластиковые изделия, у которых армирующий слой составляет от 0,3 до 0,55 мм. Они достаточно гибкие, что удобно при монтаже, но в то же время довольно прочные.

Если же толщина армирующего слоя менее 0,3 мм, есть риск, что трубы не выдержат нагрузки и сломаются еще при монтаже. А более толстый слой алюминия, наоборот, усложняет задачу, да и стоит на порядок дороже.

Во время производства металлопластиковых труб металл соединяют с помощью сварки. Существует два метода: лазерный и ультразвуковой. В результате первого способа на выходе трубы получаются бесшовными, во втором варианте они соединяются внахлест, а значит, получается шов.

Трубы из металлопластика с лазерным способом сварки бывают с различной толщиной внутреннего слоя. При втором способе производители уменьшают толщину сварного шва. Соответственно, такие трубы теряют в прочности и удобстве монтажа.

Следует отметить, что важны при выборе металлопластиковых труб также и наружный, и внутренний слои – то есть полиэтилен, из которого они изготовлены. Чаще всего это сшитый полиэтилен PEX или линейный полимер PE-RT. Таким материалам характерны отличные свойства. Трубы прочны, надежны, устойчивы к воздействию окружающей среды, способны противостоять высоким температурам. Трубы, изготовленные из PEX и PE-RT, будут служить долго и бесперебойно.

Другие виды полиэтилена, такие как PE, PEHD, HDPE, PE-RS не настолько надежны в использовании. Им не хватает прочности и термостойкости. Большое влияние на эти материалы оказывают прямые солнечные лучи, при этом материал имеет свойство стареть и разрушаться. Трубы PE-RS выдерживают лишь 75 градусов. Более горячие температуры способны расплавить данный полиэтилен, в связи с чем приходят в негодность и сами трубы.

Многие европейские производители выпускают металлопластиковые трубы по низкой цене. Этот фактор говорит о том, что они изготовлены как раз из такого пластика и подходят для использования лишь при невысоком давлении. При этом фирмы не рассчитывают продать товар низкого качества за небольшие деньги. Дело в том, что такие металлопластиковые трубы вполне заслуживают внимания, необходимо только соблюдать правила их эксплуатации.

Как упоминалось выше, кроме трех основных слоев в металлопластиковых трубах присутствуют также два связующих слоя. Из названия понятна их основная функция — скреплять между собой основные слои. Качество связующих слоев также отражается и на общем результате

Поэтому при выборе таких изделий следует обратить внимание и на этот аспект. К слову сказать, чтобы определить, насколько хороша связующая часть, можно попытаться отделить один слой от другого

Чтобы правильно выбрать металлопластиковые трубы, надо хорошо рассмотреть, нет ли в них расслоения. Если такой фактор присутствует – это верный признак низкого качества, а значит, такие трубы быстро выйдут из строя.

Определим основные правила для приобретения металлопластиковых труб:

Соединения должны быть произведены с помощью стыковой сварки.
Толщина армирующего слоя составляет от 0,3 до 0.6 мм.
Трубы наиболее долговечны, если они произведены из пластика PERT или PEX.
Слои не отделяются друг от друга.

Информацию, касающуюся первых трех пунктов, можно узнать у консультанта. Расслоение будет заметно при осмотре изделий. Соблюдая данные правила, вы сможете правильно выбрать трубы, которые будут долго служить.

Читайте материал по теме: Металлопластиковые трубы: виды, размеры, эксплуатация

Какой диаметр трубы выбрать для водоснабжения в частном доме

Как было показано выше, трубный диаметр задается фиксированными значениями из стандартизированного числового ряда со значительной разбежкой. Это делает его точный подсчет по формулам, таблицам и онлайн-калькуляторам в подавляющем большинстве случаев бессмысленной процедурой. Даже самый простой вариант определения диаметра по пропускной способности труб и суммирования водопотребления одновременно включенного сантехнического оборудования (таблица 3.) не стоит потраченного времени и давно проведен специалистами-монтажниками.

Снаружи

Если для частного дома смонтирована система индивидуального водоснабжения, то вода от погружного или поверхностного электронасоса поступает в него по подземному трубопроводу из полиэтилена низкого давления ПНД.

Выходные патрубки большинства насосов рассчитаны на подключение труб диаметром 1 или 1 1/4 дюйма, то есть наружными диаметрами 25 и 32 мм. Так как трубопровод от электронасосов запрещено заужать, то перед монтажниками нет выбора, какие трубы использовать.

Иногда, если выход электронасоса имеет выходной патрубок в 1 дюйм (25 мм), а расстояние до дома слишком велико, для снижения гидравлических потерь использует трубопровод большего диаметра в 1 1/4 дюйма (32 мм).

Аналогичным образом поступают и при подключении от централизованной водопроводной магистрали. В подавляющем большинстве случаев перед монтажниками не стоит вопрос, какую трубу выбирать. Достаточно использования двух видов – 25-ой или 32-ой ПНД-трубы.

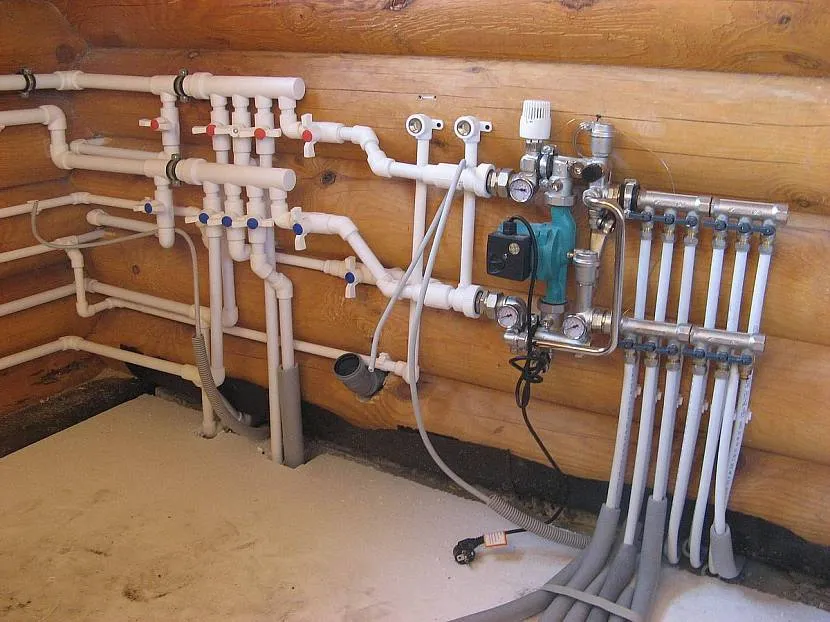

Рис. 5 Один из вариантов коллекторной разводки и соответствующих ему труб из тонкостенного металлопластика (для ПП все диаметры следует увеличить на один типоразмер)

Внутри

Стандартная разводка внутри частного дома обычно производится от центрального стояка, которым выступает трубопровод большого диаметра.

При разводке диаметр трубы для водопровода в частном доме подбирают в зависимости от количества точек водоразбора и их расположения. Специалисты поступают следующим образом:

Если на этаже находится один санитарный узел и кухонная мойка, всю разводку делают ПП-трубами диаметром 20 мм.
При наличии на этаже 2-х санитарных узлов центральный стояк прокладывают из ПП-трубы 25 мм, а боковые ветви из 20 мм отрезков.
Если в доме помимо 1-го есть и 2-ой этаж с санитарными узлами, на центральный стояк пускают 32-ую ПП-трубу с боковыми 20 мм ответвлениями.
Аналогично поступают и при наличии в доме 3-х этажей с санузлами – монтируют центральный стояк из 32-ой ПП-трубы, а боковые ветви паяют из 20 мм отрезков.

Стоит отметить, в индивидуальных домах этажностью не выше 3-х в подавляющем большинстве случаев достаточно стояка из 32-ой трубы. Если здание выше 3-х этажей, к примеру 5-этажный дом, то водопровод в частном доме монтируют с ПП-трубой стояка диаметром 40 мм или даже 50 мм.

Рис. 6 Разводка от общего стояка

Подбирая диаметр трубопровода для водоснабжения индивидуального дома, рационально не усложнять задачу расчетами по таблицам и формулам, а воспользоваться рекомендациями специалистов. Общепринятыми считают наружную прокладку водопровода из ПНД-труб диаметрами 25 и 32 мм, а внутреннюю из полипропилена размерами стояка 32 мм и боковых отводов 20 мм. Думаем, что ответ на вопрос какой диаметр трубы выбрать для водоснабжения в частном доме мы ответили в полном объеме. Удачи и хорошего напора в трубопроводе!.

ПЭТ трубы и где они монтируются

При изготовлении полиэтиленовых деталей используется регламент ГОСТа 22689.2-89. Указанные изделия могут быть четырёх разновидностей сортамента с диаметром в 40, 50, 90, либо 110 мм. Когда на производстве используется полиэтилен низкого давления, то параметр толщины стен готового изделия не превышает трёх миллиметров.

ПЭТ высокого давления используется для производства труб с
небольшим значением окружности. Параметр толщины стенок будет равен:

3 миллиметра для элементов, имеющих диаметр 4—5 см.
Пять миллиметров для изделий, имеющих диаметр 9—11 см.

Длина трубы может равняться девяти метрам. Этот параметр зависит
непосредственно от диаметра. Чем большим он будет, тем длиннее получится
изделие.

Что влияет на показатели

Выбор характеристик для оборудования в частном доме зависит от загруженности системы. На диаметр труб влияет напор в водопроводе. Чем выше показатель, тем больший размер надо использовать. Тоненькая струйка из крана станет результатом неподходящих параметров при слабом давлении. При превышении пропускной способности происходят прорывы и аварии.

Выбор диаметра труб зависит от типа водоснабжения. В частном доме возможны 2 вида подключений:

Магистральный. Жидкость к коттеджу поступает из центральной системы. Чтобы влага была у всех потребителей, параметры оборудования не должны превышать 32 мм.
Автономный. Влага идет в частный дом из скважины. Характеристики выбирают из особенностей эксплуатации здания.

На диаметр водопроводной трубы влияет количество точек забора. Потребление влаги в частном доме больше, чем в городской квартире. Если характеристики оборудования не подходят, то при открытии крана или включении стиральной машины снижается напор в остальных частях коттеджа.

Конструкция для загородного домаИсточник 1-teplodom.ru

Диаметр трубы зависит от длины водопровода. В протяженной системе ставят крупные элементы. Если на даче параметры не превышают 10 м, то достаточно трубок до 20 мм. В многоэтажном коттедже метраж оборудования достигает 30-50 м, поэтому толщина элементов варьируется в пределах 25-50 мм.

На диаметр трубы влияет и сложность водопровода. Каждый изгиб уменьшает давление в системе. При одновременной работе стиральной машины и душа напор снижается во всей конструкции. Специалисты рекомендуют брать проводящие элементы с запасом, предупреждая возможные проблемы.

Диаметр труб водопровода в доме частном зависит от количества, вида и сечения всех подключенных компонентов. Монтаж насосного оборудования, счетчиков и арматуры сужает путь жидкости. Чем больше объектов в системе, тем сильнее гидропотери. Для нейтрализации проблемы специалисты рекомендуют стараться уменьшить число узлов.

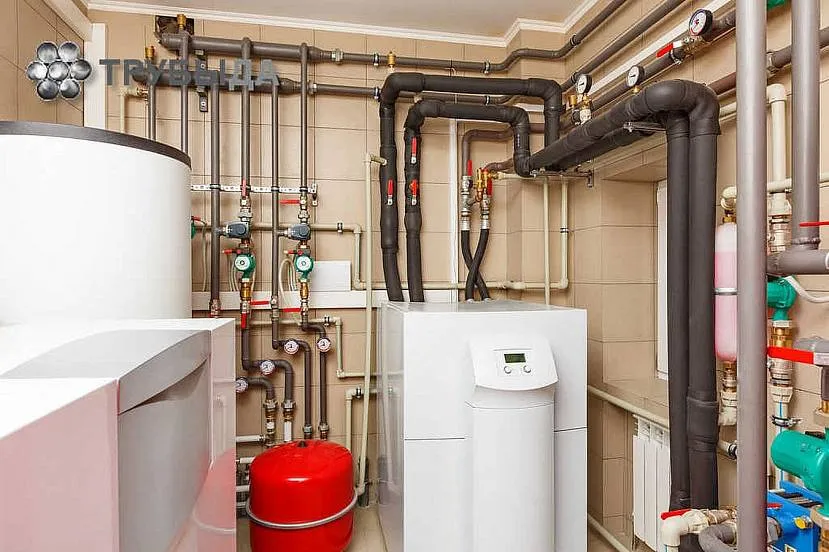

Что влияет на диаметр Источник trubyda.ru

Характеристики в паспорте состоят из внешней (наружной) окружности и внутренней величины.

Производители водопроводных труб часто диаметр указывают в дюймах, параметры которых в традиционной метрической системе равны 25,4 мм. Иногда на упаковке сечение пишут с наклонной линией. Первая цифра отвечает за наружные характеристики, второй – толщина стенок. Внутренний размер определяют вычислением.

Что такое фитинги

Конструкция пресс-фитинга

Фитинги – это вид соединительной арматуры, предназначенный для организации систем отопления, водоснабжения и канализации в помещениях жилого и общественного назначения. С помощью этих деталей с трубами можно выполнять следующие операции:

поворот магистрали;
разветвление;
переход с одного диаметра на другой;
блокировку линии.

Фитинги для трубопроводов выполняются из разных конструкционных материалов и обеспечивают надёжное и герметичное соединение элементов водопровода и других технических систем. Трубные фитинги позволяют демонтировать часть водопроводной или канализационной магистрали, провести необходимые сантехнические работы и собрать всю систему заново, используя резьбовые соединения.

Холодная вода

Материалы

Неоцинкованная сталь. Черные стальные трубы для сантехники без антикоррозионного покрытия — худший выбор для водопровода холодного водоснабжения.
Холодная вода — это всегда конденсат, то есть сочетание сырости и воздуха. Раз так — трубы станет быстро ржаветь. Слой краски лишь отчасти замедлит этот процесс. Кроме того, стальная труба на холодной воде стремительно зарастает изнутри, снижая свою пропускную способность.

Стальные трубы и холодная вода — плохое сочетание

Оцинкованная сталь. Здесь все гораздо лучше: ржаветь могут лишь участки, на которых цинковое покрытие нарушено — резьба и сварной шов.
Отложения в трубе не откладываются. К минусам стоит отнести трудоемкость сборки и большой вес трубы.
Медь. Медная труба сантехническая — практически вечный материал, эстетичный внешне и не боящийся сырости. Но дорогой. В случае холодной воды его стоимость просто неоправданно высока.

Покрытая пластиком медь тоже может выглядеть эффектно

Нержавеющая сталь. Дешевле меди, но дороже оцинковки. К трудоемкости сборки водопровода добавилась крайне сложная обработка: нарезать вручную резьбу на трубе нержавейке просто нереально, да и резцы токарь на ней может попортить.
Однако водопровод на холодной воде, собранный из нержавейки, тоже практически вечен и куда прочнее медного.
Полиэтилен и полипропилен. Применительно к холодной воде их свойства одинаковы: легкие, дешевые материалы, жизненный цикл которых в этих условиях приближается к длительности человеческой жизни.
Если планируется замена сантехнических труб на холодной воде, это — идеальный выбор.

Полипропиленовые трубы и фитинги последнее время можно видеть на водопроводах все чаще

Размеры

Минимальный диаметр могут иметь трубы сантехнические из меди: при наличии фильтров для стандартной квартиры хватит трубы диаметром 12 миллиметров. Она не зарастает со временем, тонкие же стенки обеспечивают при минимальном внешнем диаметре достаточный просвет.

Затем по возрастанию следуют стальная труба диаметром 15 миллиметров. Металлопластиковая труба диаметром 16 миллиметров является наиболее востребованной среди этого материала. Применяемые для холодных водопроводов полипропиленовые и полиэтиленовые водопроводные трубы начинаются от 20 миллиметров. Причина последнего факта — толстые стенки, обеспечивающие при неизменном внешнем диаметре меньший просвет по сравнению с другими материалами.

Размеры металлических и пластиковых сантехнических труб

Оптимальный выбор размера будет зависеть от индивидуальных требований к трубопроводу, рабочего давления в системе, количества присоединяемых устройств.

Диаметр труб — важный параметр, от которого зависит работоспособность всего трубопровода

1. Холодная вода. При выборе труб для холодной воды стоит учитывать вероятность зарастания системы. Самыми тонкими из доступных будут медные трубы, которые при диаметре в 12 мм и при наличии очистительных фильтров могут спокойно функционировать в квартире или частном доме. Для стальных труб диаметр должен быть бОльшим, так как зарастание в данном случае происходит быстрее. Минимальные их размеры – 15-16 мм.

Пластиковые изделия более толстостенные, поэтому их диаметры начинаются с 20 мм. При этом внутренний просвет у труб из ПВХ, полипропилена и полиэтилена будет таким же, как и у тонкостенных металлических изделий аналогичного диаметра.

2. Горячая вода и отопление. В системах горячего водоснабжения размеры труб будут аналогичными трубопроводу с холодной водой. При установке трубопровода под отопление проходимость труб необходимо увеличить, поэтому минимальным значением для стали и меди будет диаметр в 20 мм. ПВХ и полипропилен следует использовать, начиная с 25 мм.

3. Канализация. Размеры труб при проектировке канализационной системы будут зависеть от особенностей применения. Расчет будет актуален для коммуникаций из любых материалов.

Таблица 2

Диаметр канализационной трубы, в мм	Сфера применения
50-100	Сантехнический узел между 1-2 приборами (без учета унитаза). Трубы такого диаметра могут использоваться при соединении душевых кабин, умывальников, моек.
110-150	Сантехнический узел с приборами, работающими одновременно, и унитазом. Данный диаметр подойдет для устройства стояка многоквартирного дома.
150-200	Сантехнический узел с приборами и несколькими унитазами. Формирование выпуска на колодец
200-300	Соединительный участок между двумя колодцами (скважинами)

Существуют также канализационные трубы, размеры которых меньше 50 мм. Трубы ПВХ, размеры которых начинаются диаметром 40 мм применяются только в простых кухонных канализациях.

Надеемся, что данный обзор смог сформировать у читателей полное представление о всех видах существующих сантехнических труб. При выборе труб стоит ориентироваться на не только на описанные свойства материалов, но и на конкретные требования будущей системы.

Выводы

Подбор материала для водопроводных труб и диаметра водовода должен осуществляться в зависимости от магистралей и объема воды, которая будет транспортироваться по ним. Необходимо подобрать также толщину стенок и метод соединения.

Универсальный справочник строителя / В.С. Алексеев. — М.: Рипол Классик, 2006.
Терминология по строительной теплофизике, отоплению, вентиляции, кондиционированию воздуха / Б.А. Крупнов. — Москва
Инженерные сети, инженерная подготовка и оборудование территорий, зданий и стройплощадок / Л.В. Погодина. — М.: Дашков и Ко, 2010.
Статья на Википедии про водопровод
