Пластиковые трубы: достоинства, характеристики, пайка

Из чего изготавливают полимерные трубы

Трубы из полимерных материалов изготавливаются из материалов, полученных путем полимеризации мономеров. Главные материалы, из которых сделаны все трубы в мире, это поливинилхлорид, полипропилен, полиэтилен и полибутен.

Поливинилхлорид

Трубы и фасонные детали из ПВХ белого цвета используются обычно в системах канализации. Из него изготавливаются водостоки и наборные элементы коллекторов. Для питьевой воды не используются, поскольку в составе молекулы присутствует хлор, опасный для человека и окружающей среды. Могут применяться для транспортировки технических жидкостей, например, в системах оборотного водоснабжения, пожаротушения.

Полипропилен

Материал с высокой термической стойкостью и низкой эластичностью, он почти не гнется, поэтому трубы из него могут поставляться только прямыми отрезками. Это увеличивает затраты при монтаже, так как для каждого стыка необходима сварка тем или иным способом с затратами материалов и человеко-часов.

К плюсам полипропилена относятся химическая стойкость характерная для всех труб из полимерных материалов, ценовая доступность, долговечность.

Полиэтилен

Полимерные трубы из полиэтилена высокой плотности – ПЭВП (устаревшее, но общепринятое название – полиэтилен низкого давления, ПНД) – производятся из сырья марок ПЭ 63, ПЭ 80, ПЭ 100. ПЭ 63 сегодня используется для безнапорных труб. ПЭ 80 и ПЭ 100 используются для напорных и безнапорных систем с высокими показателями эластичности, долговечности, химической и коррозионной стойкости. Минус ПНД – боязнь солнца, при постоянном облучении стенка теряет эластичность, трескается.

Сшитый полиэтилен — РЕ-Х, еще один вид полиэтилена. Пригоден для транспортировки воды с температурой до 95°С.

Полибутен

Самый новый вид полимерных материалов для производства труб, с высоким показателем длительной прочности (MRS), низкой ползучестью, высокой температурной стойкостью. Не теряет физических свойств даже при приближении к точке кипения.

Маркировка

Кроме маркировки PN, которая говорит о температуре и давлении, на всех пластиковых трубах имеется:

слово «труба»;
название материала в сокращённом виде;
SDR — значение соотношения наружного размера к толщине стен;
наружный размер профиля;
эксплуатационный класс;
придел рабочего давления;
стандартный номер.

Например:

Труба PP-R SDR 11-20´ 1,9 класс 1/1,0 МПа ГОСТ Р 52134-2003, где:

профиль из полипропилена рандом – сополимер SDR 11;
внешний диаметр 20 мм;
толщина стен 1,9;
класс 1;
допустимое давление 1 МПа.

По структуре профили подразделяются на:

S — однослойные;
M — многослойные;
TI — с теплоизоляционным слоем;
PP — стандартные;
PP-RP — выдерживающее высокое давление.

По типу материала бывают:

PPB — у них высокая прочность, их предназначение — половой обогрев с горячим теплоносителем;
PPH — имеют увеличенный внутренний диаметр, монтируются на вентиляционные системы и холодную воду;
PPR — вид универсальный, выдерживающий повышенную температуру.

По классу подразделяются на:

класс 1 — до +60 С, предназначен для водоснабжения;
2 — до +70 (трубопроводы);
3 — + 60 (тёплые полы);
4 — +70 C, используется в отоплении;
5 — + 90 (отопление);
класс XB — для холодного водоснабжения.

Отдельные производители ставят на своей продукции товарный знак.

Таблица температур

Для наглядности, мы представили таблицу температур, которую способны выдерживать полипропиленовые трубы.

Вид	Предназначение	Максимальный температурный уровень	Рабочее давление (атм)
PN 10	Холодное водоснабжение	+40 С	10,2
PN 16	Универсальная модель	+60	16,3
PN 20	Универсальная	+80 – 95	20,4
PN 25	Горячая вода	+95 – 120	25,5

Особенности использования в отопительной системе

Температура разрушения полипропиленовых труб. Watch this video on YouTube

Сегодня всё чаще полипропиленовые профили устанавливаются как в системах центрального отопления, так и используются для обогрева частных строений. Они не деформируются, не пропускают кислород, способны выдерживать минусовые температуры и как следствие, замерзание воды в магистрали не несет ущерба системе в целом.

Выбирая профили из полипропилена для отопления, помимо температуры следует учитывать, что:

Изделия из пластмасса жёсткие, их сложно изогнуть. Чтобы повернуть магистраль, требуется установка уголка, что не очень удобно.
Сечение труб должно соответствовать размеру стояков, к которым они будут подключаться. В частном доме центральную разводку делают из профиля с сечением 32 мм, подсоединение к батареям производится трубами с размером 20 — 25 мм.
Фитинги ПП труб имеют большое сечение, что ухудшает внешний вид системы.
Полипропилен при нагревании вытягивается, это приводит к утончению стенок и провисанию трубопровода, что выглядит некрасиво при открытом монтаже.

Монтируя пластиковый трубопровод, важно его не перегреть, так как это приведёт к уменьшению прохода при вставке его в фитинг. Данная ошибка существенно снижает эффективность системы

Кроме того, полипропиленовые изделия не рекомендовано применять для обвязки котлов. В котельном помещении происходит частая смена температуры, что противопоказано для такого профиля.

Если вы учтёте все вышеперечисленные моменты, то для обустройства отопления вполне подойдут полипропиленовые виды с максимальной температурой +95.

Критерии выбора труб для отопления

Итак, различия между отопительной и водопроводной системами очевидны. Соответственно, и трубы для их строительства обязаны соответствовать набору определенных критериев. Подбирать трубный материал исключительно из экономических соображений в данном случае было бы неправильно.

В стандартной теплосистеме трубы должны обладать следующими характеристиками:

Трубопровод должен выдерживать продолжительное воздействие высоких температур теплоносителя. В сетях центрального отопления это значение регламентировано и не превышает 70-75 °С. В частных сетях контролировать температуру носителя сложнее, поэтому запас прочности труб должен быть еще выше.
Трубы должны выдерживать повышение давления рабочей среды и связанные с этим возможные негативные процессы, одним из наиболее опасных среди которых считается гидроудар – резкое кратковременное повышение давления жидкости.
Конструкция трубы должна иметь гладкую внутреннюю поверхность, препятствующую образованию засоров, а также скоплению отложений. Этому условию удовлетворяют все типы пластиковых труб.
Материал, из которого изготовлена труба, должен обладать малым коэффициентом теплового расширения. Это позволит избежать деформации (в худшем случае – механического повреждения) трубопровода в процессе эксплуатации.
Материал должен обеспечивать устойчивость к коррозии и воздействию агрессивных химических сред.
Трубы должны обладать долговечностью, сравнимой или превосходящей срок эксплуатации прочих элементов отопительной системы.
Циркуляция теплоносителя должна происходить как можно тише. В пластиковых изделиях с этим, как правило, не возникает проблем, а вот в металлических трубопроводах часто создаются завихрения жидкости, сопровождающиеся сильным шумом.
Эстетическая составляющая. Трубопровод должен органично вписываться в интерьер помещения.

Рекомендуем ознакомиться: Как правильно паять пластиковые трубы?

Современная промышленность выпускает несколько видов полимерных труб, которые в полной мере удовлетворяют этим критериям.

На что стоит обратить внимание при выборе труб

Изделия бывают однослойные и многослойные

Многослойные трубы стоят дороже, но они армированные, соответственно легко справляются с высоким температурным режимом.

Маркировка

Все пластиковые изделия однослойного типа содержат маркировку, которая дает возможность узнать состав, соответственно и то где их можно

использовать.

Маркировка	особенности	применение
PPH	Высокая твердость Не готовы к эксплуатации при низких температурах	СХВ Вентиляция Промышленная трубная магистраль
PPB	Гибкость Морозоустойчивость	СХВ «теплый пол» Производство ударопрочных труб и фитингов
PPR	Высокая прочность Выдерживают скачек температуры в +110 градусов по Цельсию После разморозки полностью восстанавливаются Стойкие к агрессивным средам бесшумные	СХВ СГВ «теплый пол» Отопление для частного дома Транспортировка Сжатого воздуха

Армирование

При пайке в местах соединения придется удалить армированный слой.

а)Алюминиевая фольга, может находиться ближе к внешней поверхности или внутренней. В любом варианте монтаж с особенностями.

Слои бывают двух типов

Перфорированный – фольга с отверстиями. В момент отливания трубы, жидкий полипропилен проникает через отверстия, создавая прочный монолит.
Сплошной слой – это три склеенных слоя.

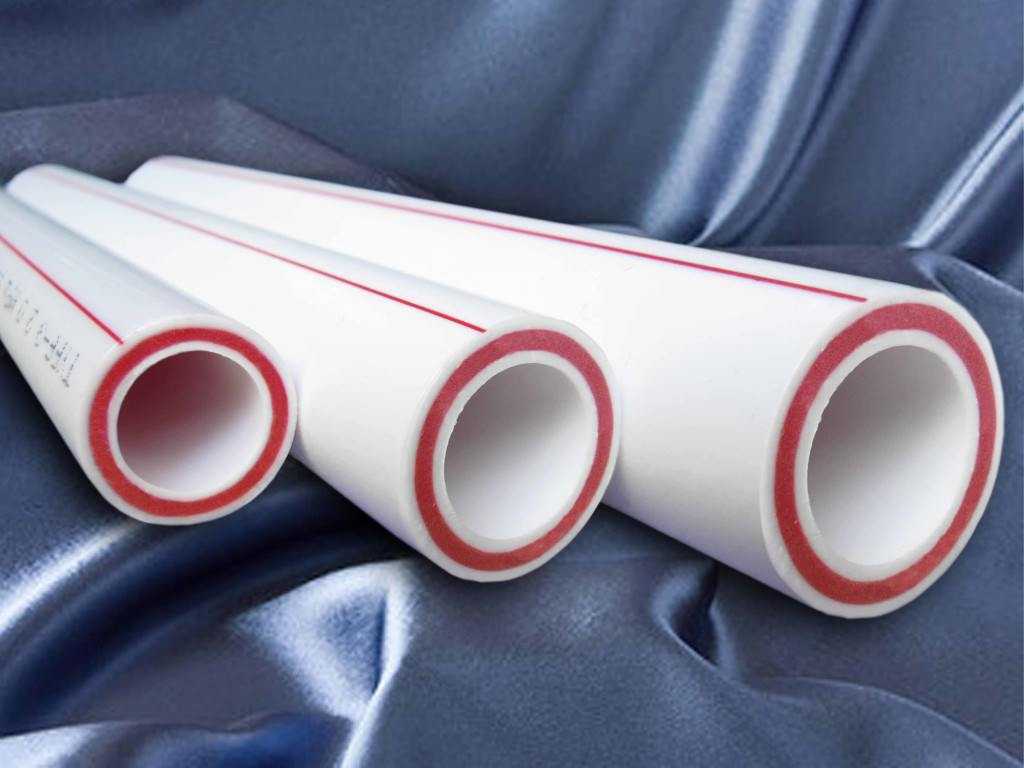

б) Армированная стекловолокном – в полипропилен добавляется стекловолоконный наполнитель.

Сварка без особенностей
Высокая жесткость труб
Тепловое расширение 25%
Монолитное соединение

Цвет

Влияет ли цвет на качество изделия. Специалисты уверены, что данный факт также стоит учитывать.

Серый

Выдерживает высокие температуры
Стойкий к агрессивным средам
Долгий срок службы
Не несет вреда окружающей среде
Герметичен

Черный

Не пропускает ультрафиолетовых лучей
Стойкий к агрессивным средам и химикатам
Не рассыхается
Повышенная прочность

Зеленый

Низкая ценовая категория, пригодны для обустройства системы полива участка.

Производитель

Применяя изделия известных производителей, есть гарантия качества и соответствия маркировкам и стандартам.

Banninger, Aquatherm, Wefatherm, Pexay – Германия
Экопластик, FV – Plast – Чехия
TEBO, Pilsa, Vesbo, Vaitek, FIRAT, Kalde, Jakk0 –Турция
PRO AQUA, КРОСС, РБК, Heisskraft, Santrade, Политек – Россия
BLUE OCEAN, Dyzain – Китай

Трубы для канализации

Это отдельный вид труб. Изготавливаются они строго по СНиП 2,04,01 и Сп 40,107

Требования для изделий канализационной системы

Высокие антикоррозийные свойства
Стойкость к агрессивной среде
Максимальная температура +95 градусов
Срок эксплуатации 50 лет
pH 2-12
Наличие сертификата
Акт соответствия санитарным нормам.

Техническая характеристика канализационных труб из полипропилена

Температура деформации от +150
Плотность 0,9 г/см3
Нагрузка на разрыв 35 Н/мм2
Текучий предел 25 Н/мм2
Линейное расширение 0,15 мм/м
Теплоемкость (при +20) 2кДж/кгс
Теплопроводность (при+20) 024 Вт/мс

Размеры

Диаметр изделий: 200, 160, 130, 110, 80, 50, 40, 32.
Длина труб: 3м, 2м, 1м, 0,75м, 0,5м.
Трубы для канализации не эластичны и не имеют гибкости. Для монтажа применяются фитинги.

Полипропиленовые трубы полностью оправдывают соотношение цены и качества. Правильно выбранные и монтированные изделия прослужат без ремонта долгий срок.

https://youtube.com/watch?v=fKf2kG7gHvw

Блиц-советы

В процессе пайки необходимо использовать элементы из одинакового материала.
Нарезку материала необходимо осуществлять строго перпендикулярно оси.
Во время сварки материала, армированного алюминием, следует зачистить металлическую прослойку со стороны, где будет осуществляться сварка на 1-1,5 см. Изделие, армированное стекловолокном, зачистки не требует.
Поверхность деталей, которые соединяются, должны быть очищенными и обезжиренными этиловым спиртом.
Пайку следует осуществлять быстро. Это обусловлено тем, что охлаждение расплавляемой поверхности приводит к сцеплению низкого качества и прочности.
Стыкование деталей должно производиться ровно во всех плоскостях.
Во избежание возникновения внутренних спаек, в процессе сварки нельзя допускать перегрева труб. По завершении работ, следует проверить надежность монтажа, это происходит следующим образом: трубопровод продувается, и если воздух проходит свободно – работа произведена качественно. В случае обнаружения спаек, выявляется их местонахождение, и они устраняются. Для этого, достаточно установить соединительный элемент или заменить отрезок трубы.
Для обеспечения качественной пайки трубы и соединительные составляющие должны быть полностью сухими.
Пластиковые трубы используют для устройства систем обогрева, температура которых предусматривает уровень нагрева теплоносителя до 90 градусов Цельсия при условии давления 1 МПа.

Замена и как паять

Чтобы поменять неисправные каналы в многоквартирном доме нужно согласовать эту процедуру с ЖЭКом. Его сотрудники должны перекрыть стояк. Только после этого можно приступать к выполнению задачи. Если замена конструкций не вызвана аварией, то выполнять процедуру нужно в межотопительном сезоне.

При замене труб обязательно выбирайте изделия, диаметр которых не меньше, чем у демонтированных каналов.

Схематически работа выглядит так:

Стыковка конструкций к стоякам.
Если нужно выполнить замену стояков, ставьте перемычку. Иначе это приведет к остановке работы всего стояка.
После окончания монтажа новых конструкций выполните тестирование контура на герметичность.Для этого нужно испытать, пустив носитель с давлением, которые превышает рабочее в полтора раза.

Во время установки каналов нужно применять пайку. Эта процедура выполняется посредством специальных паяльных аппаратов. Кроме того, вам понадобиться труборез, уровень, рулетка и маркер.

Таблица ниже поможет вам справиться с задачей правильно.

Наружный диаметр трубы, мм	16	20	25	32	40	50	63	75	90	110
Расстояние до метки, мм	13	14	15	16,5	18	20	24	26	29	32,5
Время нагрева, с	5	6	7	8	12	18	24	30	40	50
Технологическая пауза не более, с	4	4	4	6	6	6	8	8	8	10
Время охлаждения, мин	2	2	2	4	4	4	6	6	8	8

Нужно засечь время нагрева. После его истечения соедините канал и фасонную часть. При нарушении технологии качество стыка будет крайне низким. Если в месте соединения появился расплавленный полимер, соединение сделано корректно.

Пластиковые трубы для отопления

Но прогресс на этих трубах не остановился. И сегодня мы вовсю эксплуатируем пластиковые трубы. Такие трубы применяются для монтажа систем отопления как минимум с тройной защитой.

Сегодня можно выделить три основных вида пластиковых труб: полипропиленовые трубы, металлопластиковые трубы и трубы из сшитого полиэтилена.

Начнем с труб полипропиленовых или сокращенно ППР, ППРС и так далее.

ППР трубы для отопления частного дома

Сегодня трубы ППР самые дешевые и доступные трубы, так как рынок просто завален ими. Трубы ППР сегодня выпускают все кому ни лень. Производства есть в Китае, Турции, России, в Европе и так далее. Всех их отличает качество и цена.

В принципе если посмотреть на стоимость труб, то цена самой трубы примерно одинаковая. А вот если взять фитинги именно с латунными резьбовыми вставками, то цена отличается в разы.

Когда спрашивают какие трубы использовать для отопления частного дома и пойдет ли ППР, то я говорю, что это неплохой бюджетный вариант. И если вам говорят, что сделают элитные системы отопления и при этом монтируют ППР, то можно усомниться в элитности таких систем. Трубы ППР сегодня — это «динозавры» из всех труб. Для их монтажа необходим сварочный аппарат с высокой температурой.

Трубы ппр не терпят большие нагрузки на прогиб. У труб ППР большое линейное расширение. Из-за линейного отношения при неправильном монтаже трубы ППР часто выходят из строя.

Чтобы монтировать трубы из ППР надо натренировать сноровку и чувство прекрасного.

Любая ваша ошибка при монтаже труб из ППР чревата заменой фитинга с добавлением двух новых муфт или узла в целом. И восстановлению эти узлы не подлежат. Сразу на помойку, кроме фитингов с латунными вставками. Их коллеги отжигают и сдают латунь.

Мы с коллегами часто производим тюнинг и переделку котельных и других узлов отопления и сантехники. При этом мы просто вырезаем и выбрасываем 90 процентов труб для отопления частного дома и фитингов из ППР. Используем только более, менее длинные отрезки труб и то если они хорошие.

Так же из всех пластиковых труб, трубы ППР самые трудоемкие. Надо фитинг и трубу в идеале протереть специальным раствором, вставить в горячий сварочный аппарат, после соединить трубу с фитингом и держать от одной минуты до пяти пока стык остынет.

Трудоемкость процесса монтажа ППР труб можно отнести, наверное, к плюсам. Потому что я знаю многих моих коллег, которые в своих бригадах больше всего сваривают трубы ппр. Эти ребята реально сильнее, чем остальные. Так как чтобы вставлять трубы диаметром выше 25-го надо иметь хорошее здоровье. А вот у кого есть грыжа, например, то после работы с трубами ППР такие мастера валятся с ног.

Из плюсов можно выделить только доступную цену труб ППР. Но их никак нельзя назвать элитными.

Спросите еще какие трубы можно использовать для отопления частного дома?

Свойства труб для отопления из полимеров

Характеристики полимерных труб для отопления:

Продукция из сжатого полиэтилена имеет рабочую температуру, равную 95 градусов. В течение короткого периода она способна выдерживать 110 градусов.
У хлорированного ПВХ максимальная рабочая температура составляет 93 градуса, а у полипропилена — 75 градусов. Аналогичный температурный режим выдерживают трубы из обычного поливинилхлорида.
Если используется полиуретан – трубы при температуре более 80 градусов начинают утрачивать гибкость, что может привести к разрыву трубопровода.
Менее всего температурной деформации подвержены изделия из ПВХ, поскольку их линейное расширение на один градус составляет 0,06 миллиметра из расчета на один погонный метр.
Поливинилхлоридные трубы считаются одними из наиболее тяжелых изделий, так как плотность у них равна 1,4 грамма на см³. Эта продукция после хлорирования становится еще более тяжелой – данный показатель увеличивается до 1,5 грамма.
Более легкие материалы, такие как сжатый полиэтилен или полипропилен имеют плотность 0, 93 грамма на см³. При возрастании температуры на один градус каждый метр изделий становится длиннее на 0,12 миллиметра.
У изделий из ПВХ наиболее упругая структура, поэтому они способны выдержать без деформации почти 4000 МПа. Наименьшая упругость имеется у труб из полипропилена и сжатого полиэтилена – соответственно 800 и 550 МПа.

Особенности технологии производства

С технологической точки зрения изготовление полимерной трубной продукции считается несложным. Чтобы запустить производственную линию для выпуска данных труб, необходимо подготовить помещение площадью примерно 100 «квадратов». Процесс изготовления изделий не требует большого потребления электроэнергии.

Монтаж всего одной линии способен обеспечить беспрерывное поддержание в рабочем состоянии всех технологических процессов. Выпуск полимерных труб экологически безопасен.

Изготовление продукции происходит следующим образом:

В рабочую камеру при помощи сжатого воздуха подается гранулированный полимер, где он нагревается. После этого исходный материал становится расплавленным пластиком.
Потом его выжимают в формирующую головку особым устройством — винтовым гидро- или пневмопрессом. Длина винта этого устройства составляет около 30 диаметров выталкиваемых изделий. Благодаря такой конструкции удается уменьшить дрожь расплава, в результате чего качество изготавливаемой продукции повышается. Если производится труба с тонкими стенками, задействуют пресс с винтами, передвигающимися в осевой плоскости, что дает возможность регулировать величину зазора между головкой дорна и окончанием винта.
Сформированное изделие поступает в калибратор для обрезки и обточки в соответствии с нормами.
После этого продукцию погружают в специальную ванну с целью охлаждения.
На следующем этапе матричным принтером наносят соответствующие метки.
Продукцию еще раз проверяют при помощи оптикоэлементного оборудования и снова калибруют.
При диаметре трубы более 50 миллиметров, ее обрезают по кругу гильотинной или дисковой пилой. Готовую продукцию укладывают в штабеля. При диаметре менее 50 миллиметров задействуют специальное устройство для укладки изделия в бухту. Этим же намоточным оборудованием трубы вытягиваются из печи.

Трубную спиральновитую продукцию производят по особой технологии. Когда полимерная лента выдавлена, ее наматывают на круглую арматуру и затем места, где соприкасаются витки, спаивают. После завершения намотки трубы обрезают и убирают с арматуры. Такие изделия характеризуются высокой прочностью, не передают тепло на поверхность.

Какие пластиковые трубы лучше выбрать для отопления?

Чтобы выбрать трубы, которые подойдут именно для вашего варианта отопительной системы и бюджета, нужно изучить свойства и преимущества каждого типа.

Полипропиленовые трубы. Самый бюджетный вариант для отопления. Существенный недостаток полипропиленовых труб – высокий коэффициент линейного расширения. Магистрали, смонтированные из ПП труб, в отопительный сезон подвергаются деформации: гнутся и провисают, что сильно портит работоспособность и эстетичный вид системы. Решать, можно ли использовать такие пластиковые трубы для отопления, следует только полностью убедившись в отсутствии перепадов давления и температур в системе в зимнее время.

Армированные полипропиленовые трубы. Разновидность ПП труб, улучшенная дополнительным слоем стекловолокна или алюминиевой фольги. Армированные стекловолокном пластиковые трубы для отопления не отличаются по способу монтажа от простых изделий из ПП. При этом прочность конструкций из защищенных полипропиленовых труб увеличивается в разы. Такие трубы – лучшие из всех, какие только можно выбрать на современном рынке.

Армированные алюминиевой фольгой ПП трубы. Они имеют такие же технические характеристики, как и пластиковые трубы для отопления с армированием из стекловолокна. Единственный их недостаток – необходимость в проведении дополнительных работ при монтаже. Армированные алюминием трубы (вернее, их торцы) должны быть освобождены перед пайкой от металлического слоя. Зачистка полипропиленовых труб — несложная процедура, ее можно легко произвести своими руками.

Одними из самых популярных труб отопления являются полипропиленовые, систему из этого материала можно проложить даже закрытым способом

Трубы из сшитого полиэтилена. Хорошие пластиковые трубы, ориентированные и на центральное отопление, и на систему теплых полов. Пластиковые трубы для отопления, характеристики которых напоминают армированные ПП трубы. Монтаж такой пластиковой трубы для отопления своими руками требует определенных навыков и зажимного оборудования, не всегда имеющегося в доме. Поэтому приобретать полиэтиленовые трубы стоит тогда, когда монтажные работы будут проводиться специалистами.

Металлопластиковые трубы. По своей конструкции эти изделия напоминают полипропиленовые трубы, армированные алюминием, но толщина их стенки более тонкая. Качественный металлопласт выбрать тяжело: часто можно приобрести подделку. Металлопластиковые трубы, выполненные с недостаточным соблюдением технологии, со временем расслаиваются.

Разновидность отопительных труб из полипропилена и их свойства

Полипропиленовые трубы изготавливаются из PPR полипропилена. Ему также присуща высокая прочность и термоустойчивость.

Стоит отметить, что трубы из полипропилена имеют незначительные отличия от иных разновидностей пластиковых изделий. У них высокая текучесть, из-за чего с течением времени они видоизменяются под воздействием силы притяжения.

Поэтому, если вы не знаете, можно ли использовать пластиковые трубы для отопления такой разновидности, то, да, можно. Главное, при организации внутренней проводки использовать большее количество крепежных элементов.

Трубы из полипропилена обладают большей жесткостью в сравнении с иными полимерными трубами. В связи с этим потребуется соблюдать большие радиусы при изгибах, а также использовать больше поворотных фитингов. Это ведет к тому, что использование полипропиленовых труб считается более затратным, в сравнении с предыдущими вариантами.

Какие пластиковые трубы можно использовать для отопления

Несмотря на многообразие полимерных изделий, не все они пригодны для установки в системах с горячим теплоносителем. Например, ПНД (полиэтилен низкого давления) трубы не подходят для этого, так как выдерживают нагрев не больше 70 ⁰C. Для данной цели применяются 3 вида материалов:

металлопластик;
PEX (сшитый полиэтилен);
полипропилен.

Трубы из них выдерживают длительный нагрев до 95 ⁰C и давление 25 атм, поэтому их можно использовать для монтажа индивидуальных и централизованных отопительных систем.

Металлопластиковые трубы

Основным материалом служит полиэтилен, из которого выполнены внутренний и наружный слой. Между ними вставлена алюминиевая фольга. Она повышает прочность конструкции и препятствует нагреву внешнего слоя, устраняя проблемы с конденсатом. Оболочки скреплены между собой клеем.

Металлопластиковые трубы изготавливаются с диаметрами 16-64 мм. В индивидуальном строительстве самые востребованные размеры – 16 и 20 мм. Изделия с такими параметрами обладают следующими характеристиками:

толщина стенок – 2,5 мм;
возможные скачки давления – до 15 атм;
вес 1 м – 170 г;
коэффициент теплопроводности – 0,44 Вт/(м·K);
прочность на разрыв – 2900 Н;
максимально допустимая температура – 95 ⁰C;
штатное давление – 10 атм.

Соединение металлопластиковых труб производится компрессионными и пресс-фитингами. К достоинствам следует отнести малый вес, низкую стоимость, антистатичность. Однако при нагреве слои из разных материалов расширяются неодинаково, что приводит к протечкам на стыках. Обычно их устраняют периодическим подтягиванием фитингов. Но нарастание силы обжима нередко приводит к повреждению стенок.

PEX

Эти трубы производятся тоже из полиэтилена, но по другой технологии. В зависимости от способа сшивки они подразделяются на модификации:

PEX-а – пероксидным катализатором (% сшивки – 85);
PEX-b – силиконовым полимером (70 %);
PEX-c – радиацией (60 %);
PEX-d – азотом (70 %).

Процентным значением определяется степень жесткости и прочность. Трубы PEX-а не поддаются сгибанию, поэтому изменение направления прокладки осуществляется угловыми фитингами. Остальные разновидности обладают достаточной для практических целей эластичностью.

Номенклатура PEX труб состоит из изделий с диаметром от 10 до 110 мм. Популярные у населения 16-миллиметровые разновидности имеют следующие характеристики:

толщина стенок – 2 мм;
масса 1 м – 110 г;
коэффициент теплопроводности – 0,32 Вт/(м·K);
рабочая температура – 90 ⁰C с пиками до 100 ⁰C продолжительностью не больше 1 часа.

Соединение PEX труб производится сваркой специальным паяльником. Их концы нагревают до плавления и стыкуют. После удержания в течение минуты получается монолитное соединение, по прочности равное цельному материалу.

Полипропиленовые трубы

Для их маркировки используется обозначение PN. В зависимости от характеристик подразделяются на 4 разновидности:

PN10 – с максимально допустимым давлением 10 атм и температурой до 45 ⁰C, в системах отопления не используются;
PN16 – 16 атм, 60 ⁰C, возможно применение для монтажа теплых полов;
PN20 – 20 атм, 95 ⁰C, устанавливаются в отопительных системах частных домов;
PN25 – трубы с армированием, выдерживают 25 атм и 95 ⁰C, допускается использование в централизованных системах.

В отличие от первых трех, последняя разновидность непластична. Для армирования применяется алюминиевая фольга или стекловолокно. Коэффициент температурного расширения соответственно равен 0,03 и 0,035 Вт/(м·K).

Отметим технические характеристики ПП труб

Трубы из полипропилена также могут использоваться для систем отопления и транспортировки горячей воды. Тем не менее, трубы из такого материала используются не так часто, потому что их рабочие свойства немного уступают упомянутым ранее материалам.

У полипропилена такие рабочие характеристики:

разрешено использовать в системах с теплоносителем до 70 °C;
предельное рабочее давление в условиях максимальной температуры равняется 10 бар;
предельное рабочее давление при температурных показателях от 0 до 25 °C равняется 25 бар;
пиковая временная температура может увеличиваться до 90 °C;
при использовании полипропиленовых труб с вышеуказанными характеристиками, срок их эксплуатации вполне может составить 50 лет.

Вывод

Обустройство систем отопления из полимерной продукции недорогое. Цена рассматриваемых изделий на порядок ниже, чем у металлических аналогов. При этом монтаж полимерных конструкций в разы проще. Для его выполнения в большинстве случаев нет нужды привлекать высококвалифицированных специалистов. В целом использование рассматриваемой продукции намного более выгодно, чем применение аналогов из металла.

Видео инструкция

Размещенный здесь видеоролик позволит вам узнать более детальную информацию относительно полимерной продукции, применяемой для сооружения отопительных контуров.

Трубы из сшитого полиэтилена

Чтобы повысить характеристики полиэтилена (обычного, низкого давления — ПНД),

существует специальная технология изменения его молекулярной структуры под названием сшивка, создающая добавочные связи между молекулами с повышением прочностных и термостойких свойств полимера. Трубы из сшитого полиэтилена имеют обозначение PEX и имеют прочную стенку цельного или многослойного сечения – одна или две оболочки выполнены из основного материала, а между ними или снаружи находится армирующая прослойка, выполняющая также роль кислородного барьера.

Материал успешно применяется во многих сферах, в том числе при разводке систем ГВС и отопления, обычных и высокотемпературных.

Соединение пластиковых труб отопления из PEX-материала выполняется одним из трёх методов:

обжимной (компрессионный) – разборный стык;
прессовочный – условно разборное соединение;
электросварочный – неразборный монтаж.

Каждому из способов монтажа соответствует определённый инструмент и фитинги.

Существует 4 метода сшивки полиэтилена, после использования которых из полученного материала изготавливается трубная продукция, имеющая в маркировке соответствующее обозначение:

Характеристики PEX-труб по технологии сшивки

У трубного материала из PEX-a – равномерность сшивки и хороший её процентный показатель. Изделия из PEX-а обладают наибольшей гибкостью из всех сшитых труб и хорошей молекулярной памятью – способностью восстанавливать свою форму после деформации. Это позволяет с лёгкостью исправлять дефекты конфигурации и заломы, образовавшиеся в процессе монтажа контура, с помощью обычного строительного фена.

PEX-a – давно применяемый метод сшивки, позволяющий получить материал с широким диапазоном температур эксплуатации, сохраняющий свои прочностные характеристики даже при пиковых краткосрочных её колебаниях от -100 до +100 градусов. Производство пероксидно-сшитого полиэтилена – процесс затратный, но высокая себестоимость оправдана качеством финишной продукции. PEX-a трубы успешно применяются для монтажа систем отопления и горячего водоснабжения, сохраняя свои характеристики в течение долгих лет.

При этих достоинствах у PEX-а труб имеются два значительных недостатка. В процессе эксплуатации этот материал подвержен интенсивному вымыванию химических веществ теплоносителем, которые отрицательно воздействуют на нагревательное оборудование и автоматику. Кроме того, стоимость этой разновидности сшитых труб, как и фитингов к ней, гораздо выше материалов PEX-b и PEX-с. В итоге, с учётом стоимости работ, суммарные затраты на оборудование системы отопления из сшитого полиэтилена PEX-a могут оказаться в разы выше, чем при использовании изделий из полиэтилена другого вида сшивки.

Трубы из сшитого полиэтилена PEX-b начали производиться позже предыдущей разновидности, но 40 лет присутствия на рынке – тоже достаточный срок, чтобы оценить характеристики материала. Продукция из PEX-b широко востребована благодаря удачному сочетанию доступности стоимости и качества – высокой прочности на разрыв.

Из недостатков данного вида PEX- труб следует отметить жёсткость и низкую степень молекулярной памяти – придать виткам материала бухтовой реализации нужную конфигурацию достаточно сложно.

Сшивка способом PEX-c (радиационная) производится облучением полиэтилена потоком заряженных частиц, при котором часть существующих связей разрушается с образованием новых. Способу присуща неизбежная неравномерность сшивки, обуславливающая высокую степень риска образования трещин, но данная технология не требует больших затрат, и трубы из PEX-c всё же выпускаются для систем с невысокими требованиями к прочностным и термостойким характеристикамтепловодов.

Трубы PEX-d (азотная структура материала) – технология производства сложна и затратна, при этом высокая себестоимость материала не оправдана характеристиками материала, поэтому спрос на изделия не высок.
