Подключение вытяжки к вентиляции на кухне своими руками: план установки + видео инструкция

Как установить встраиваемую вытяжку эликор. Установка встроенной вытяжки Elikor

Установил в свой кухонный уголок встроенную вытяжку российской компании Elikor (честно говоря, решил сэкономить немного). Сама вытяжка в эксплуатации показала себя шумноватой, хотя работает, сосет нормально, светит тоже, так что особых нареканий пока не было.

Теперь расскажу о процессе установки вам, может, кому пригодится…

Итак, начнем с короба для вытяжки. Вот его габаритные размеры и деталировка:

В принципе, глубину короба можно безболезненно уменьшить на 15 мм

С помощью разметочного шаблона размечаем отверстие под вытяжку на нижнем горизонте.

Отверстие желательно вырезать до сборки (потом будут мешать стойки). Собираем короб на конфирматах, и прикидываем отверстие в верхнем горизонте (я использую вентиляционные прямоугольные короба). Заднюю стенку крепим саморезами внахлест. С пазами я заморачиваться не стал, т.к. короб ставится между парой таких же, а посему осмотру с боков и снизу не доступен.

Переворачиваем короб и прикручиваем саму вытяжку четырьмя саморезами. Для удобства доступа к задним саморезам я снял экраны освещения заодно и лампочки вкрутил.

Вставляем обратно все фильтры и алюминиевые экраны.

Собираем внутрикоробовый отвод (в систему встроил клапан обратного тока воздуха — почему то в комплекте его не оказалось). Я приобрел его вместе с вентиляционными коробами, так сказать, в комплекте…

Вешаем шкафчик на направляющую шину и выравниваем его относительно горизонта и остальных шкафчиков. Стягиваем их стяжками

Из вентиляционных коробов собираем магистраль, которая соединяет вытяжку с вентиляционной шахтой.

Дело осталось за фасадами, но это процесс крайне не спешный (это ж не людям делать, а себе).

Как работает вытяжка без отвода в вентиляцию

Рециркуляционная вытяжка оснащена двумя уровнями защиты. Первый представлен специальными акриловыми очистителями, которые выполняют грубую очистку воздуха от примесей. Кроме того, здесь в качестве фильтров могут использоваться флизелиновые или бумажные одноразовые кассеты. Срок эксплуатации таких фильтров не превышает 6 месяцев. Новые элементы могут быть оригинальными или универсальными. Первый вариант соответствует данной марке вытяжного устройства, а второй может подходить для разных моделей. Его стоимость будет ниже, при этом уступает и качество.

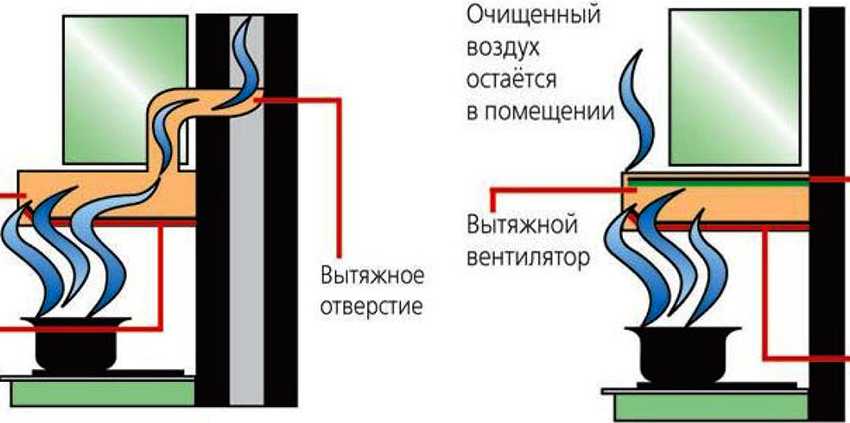

Сравнительные схемы работы вытяжки с отводом в вентиляцию и рециркуляционной

На первом уровне очистки могут использоваться металлические фильтры из алюминия и нержавеющей стали. Такой вариант является более экономичным, поскольку кассеты не нуждаются в замене. Для очистки фильтры промываются под проточной горячей водой с моющим средством, что выполняется не реже 1 раза в месяц.

Жироулавливающий фильтр является обязательным элементом конструкции, без которого вытяжка сможет функционировать недолго. Это произойдет по причине того, что все внутренние детали системы быстро покроются жировыми отложениями, которые крайне проблематично удаляются.

Второй уровень очистки представлен угольными фильтрами. Такие кассеты являются одноразовыми. Они имеют круглую или прямоугольную форму. Внутреннее пространство кассеты заполнено экологически чистым абсорбентом в виде активированного угля. Такие фильтры способны эффективно функционировать на протяжении 3-4 месяцев при активной эксплуатации оборудования.

Кухонная вытяжка без отвода очищает воздух в два этапа

Как работает вытяжка? Во время работы вентилятора загрязненный воздух попадает на жироулавливающий фильтр через рабочую панель. Далее он проходит второй уровень очистки, где освобождается от запахов и мелких загрязнений. Очищенный воздух через отверстия в корпусе прибора возвращается в помещение.

Как встроить вытяжку в шкаф самостоятельно

Для того чтобы установить или переустановить вытяжку, потребуются:

средство для разметки – карандаш или маркер;
рулетка или столярный уголок;
сверло по дереву с размером диаметра 10 мм;
электролобзик или пила, которая предназначена специально для древесины с разверткой зубьев внутрь полотна;
если будет присутствовать круглое отверстие для воздуховода, стоит подготовить пилу для электролобзика, которая специально предназначена для криволинейных резов

Важно, чтобы у устройства был прямой зуб и малая ширина полотна;
специальная отвертка для работ с конфирматами;
4 одинарных уголка из пластикового материала;
шило;
шурупы с типоразмером 3,5×16, которые предназначены специально для ДСП. Стоит использовать элементы белого цвета;
любой клей с водостойкой структурой.

Пила для фигурных резов

Вышеперечисленный набор инструментов является обязательным для установки вытяжки в шкаф.

Ниже рассмотрим схему установки вытяжки в шкаф с распашными дверцами

Стоит обратить внимание на то, что монтаж может потребовать переноса петель. Данный процесс можно проделать самостоятельно, для этого потребуется обычная отвертка

Если вы не знаете, как это делается, то можно просмотреть в Интернете подробную инструкцию.

Как делается врезка вытяжки в кухонный шкаф

Размеры пространства от рабочей поверхности до вытяжки

Разберемся, как правильно встроить вытяжку в шкаф своими руками. Врезка подразделяется на этапы:

удалить среднюю полку, вырезать геометрически правильную форму, где будет произведено крепление прибора;
после демонтажа, развернуть отверстия специальным инструментом, для электроподключения;
закрепить все элементы в шкаф: вытяжку и двери;
если большой шкаф имеет бортик, достаточно воспользоваться лобзиком с крупным зубом либо с мелким;
после выборки отверстия в нижней полке обработать наждачной бумагой, кругом для шлифования с величиной абразива 1,5–2,5 мм.

Процесс крепления

Крепление вытяжки выполняется следующим способом:

Выбирается место, где будет прикреплена вытяжка;
если требуется фланцевое соединение (круглое, треугольное, прямоугольное, овальное), выбирается угол 90 градусов по диагонали;
уголки прикручиваются последовательно, все 4 штуки, при помощи биты диаметром 0,1–0,4 мм;
шурупы по дереву вкручивают согласно толщине задней стенки шкафа, в котором будет крепиться вытяжка;
для маскировки шурупов, рекомендуется использовать лакокрасочные покрытия, выполненные на водоэмульсионной основе, белого цвета.

Установка

Как делается прорезка отверстий для воздуховода

Стоит использовать шкаф с модифицированной верхней и нижней полкой

Важно, чтобы была возможность для прорезки отверстия для воздуховода

Прорезка отверстий выполняется так:

при помощи маркера стоит разметить прямоугольник или круг. Форма отверстия зависит от типа используемого воздуховода;
если требуется прямоугольное отверстие, то нужно просверлить отверстия в каждом из углов;
если будет применяться воздуховод с круглым сечение, то достаточно будет выполнить одно отверстие с диаметром 10 мм. В него можно будет спокойно просунуть пилу;
далее при помощи специального электролобзика выпиливаются отверстия под воздуховод;
после этого торец ДСП в месте с распилом требуется обработать специальным клеем из полимерной основы. Он обеспечит защиту от проникновения влаги;
затем размечаются области креплений встраиваемой вытяжки. Для этого снимается полка с отверстием, прикладывается к изделию и делаются наколы при помощи шила;
когда все сделано, изделие полностью устанавливается в шкаф.

Установка всех элементов

Важно все выполнить точно, поэтому во время установки вытяжки с воздуховодом стоит учитывать следующие важные рекомендации:

сначала к полке прикручиваются все 4 уголка;
снимаем шкаф, кладем его на пол плашмя задней стенкой и устанавливаем полку на свое место;
шилом делаются наколы размещения саморезов на боковой стенке;
уголки фиксируются нулевым смещением полки;
в конце производится установка вытяжки. Она фиксируется на саморезы.

Кухонные вытяжки с подключением к вентиляции

Если в доме нет выделенного вентканала для кухонной вытяжки, придется интегрироваться в общую вентиляцию

Это приточные вытяжки. Они работают в режиме отвода воздуха в воздуховод. Такие модели на 100% справляются с удалением запахов и пара от готовящейся еды. Также в торговых сетях можно встретить современные воздухоочистные устройства комбинированного типа. Они могут работать и в режиме рециркуляции воздуха, и выводить воздух в вентшахту.

Классификация вытяжек по способу монтажа

Встроенные. Монтируются в шкаф кухонного гарнитура, устанавливаются над плитой.
Подвесные. Устанавливаются на стену.
Островные. Крепятся к потолку. Располагаются посредине помещения.
Угловые. Монтируются в углу.

Любая из выбранных моделей по адаптивности к конкретному помещения и конструкции должна соответствовать действующим нормативам правил техники безопасности.

Как правильно смонтировать вытяжку?

Рекомендуемая высота от вытяжки до плиты.

Любая вытяжка монтируется с соблюдением определенных правил. Только в этом случае может быть обеспечена безопасность и стабильность ее работы. Устанавливается прибор в большинстве случаев над кухонной плитой на высоте 70-85 см от ее поверхности. При меньшем расстоянии вытяжка может выйти из строя из-за перегрева. Если ее смонтировать очень высоко, то значительно уменьшится ее эффективность. Ширина вытяжного устройства не может быть меньше ширины газовой или электрической плиты. Этот размер необходимо учитывать при выборе и приобретении устройства.

Подключить вытяжку рециркуляционного типа – самый простой вариант. Эти устройства не выводят загрязненный воздух наружу. Они только фильтруют его, все частицы копоти и нагара остаются в материале фильтра, а очищенный воздух снова поступает в помещение кухни. Нет необходимости подключения аппарата к системе вентиляции. Прибор просто прочно прикрепляют к стене и подключают к электрической сети через заранее установленную поблизости от плиты розетку.

Монтаж устройства, которое полностью удаляет загрязненный воздух через систему вентиляции, представляет собой гораздо более сложную задачу. Вытяжку нужно не только прикрепить к стене, но и подключить ее к каналу вентиляционной системы. Если кухонная плита расположена далеко от вентиляционной шахты, но близко к окну, то можно оборудовать вывод загрязненного воздуха наружу через специально проделанное отверстие в стене. Это будет проще, чем тянуть длинные воздуховоды через кухню, которые не добавляют красоты и изящества помещению.

Схема установки вытяжки.

В типовых квартирах задача упрощается тем, что специальные переходники, трубы и хомуты, продающиеся в магазинах, отлично подходят для подсоединения вытяжки к вентиляции. Останется только достаточно плотно соединить их друг с другом. При выполнении работы нужно соблюдать несколько правил:

Труба, идущая от вытяжки, не должна полностью закрывать вентиляционный канал. Он должен осуществлять вентиляцию помещения кухни естественным образом в то время, когда вытяжка выключена.
Воздухопровод, идущий к вентиляционному отверстию от вытяжки, должен быть смонтирован таким образом, чтобы было обеспечено свободное прохождение загрязненного воздуха.
Количество поворотов и общая длина воздуховода должны быть самыми минимальными. На каждый изгиб воздуховода затрачивается примерно 10% мощности вытяжки.
Трубы лучше выбирать пластиковые. Они имеют совершенно гладкие внутренние стенки. Гофрированные трубы своей ребристой поверхностью задерживают поток воздуха. Они издают повышенный уровень шума.
Все необходимые повороты воздуховода нужно делать как можно более плавными.
В помещении должен постоянно поступать свежий воздух с улицы.
Оптимальный диаметр труб воздуховода – 12-15 см.

Критерии выбора

Подбирать вытяжку необходимо, исходя из соотношения потребностей, концепции интерьера помещения, технических возможностей установки и затрат.

При интенсивной эксплуатации плиты для готовки первых и вторых блюд следует обратить внимание на воздухоочистительный ресурс системы. Критерий важен для оценки частоты замены фильтров

Если на плите часто готовятся жареные и печеные блюда, различные супы и борщи, то желательно купить ресурсоемкий прибор. Он стоит дороже, но не потребует частых дополнительных затрат на замену фильтров.
Важным критерием подбора рециркуляционной вытяжки является стилистика оформления кухни. Следует выбирать модель, гармонично вписываемую в интерьер, чтобы прибор не выбивался общего стиля.
Некоторые наборы кухонной мебели предусматривают места для установки встраиваемой техники, включая вытяжку. В таком случае выбирать следует подходящую встраиваемую модель.

Особенности монтажа различных систем

В зависимости от принципа очистки воздуха кухонные вытяжки делятся на:

Проточные, обеспечивающие принудительную очистку загрязненного воздуха и отвод его в вентиляционную систему дома или на улицу.
Циркуляционные, очищают воздух внутри помещения через угольные фильтры внутри корпуса и не требуют выхода в вентиляцию. Устанавливать такую вытяжку проще, но она менее эффективна, чем проточная. Основные задачи монтажа — максимально надежно закрепить саму конструкцию и решить, как подключить вытяжку на кухне к электрической розетке.

В зависимости от типа крепления, вытяжки делятся на несколько видов:

Подвесные. Чаще, это плоские вытяжки, не подключенные к воздуховоду. Крепятся к нижней части шкафа с помощью имеющихся в комплекте крепежных элементов. Чтобы получить доступ к отверстиям для крепления, необходимо снять фильтры вытяжки. Вначале делается разметка, с помощью карандаша намечаются точки для отверстий. Затем проводится сверление, проверяется уровень и соединение элементов. Подключение вытяжки состоит в том, чтобы включить ее в розетку.

Настенные. Имеют разнообразный дизайн корпуса. Крепление предусматривает устройство рамки из металлического уголка, которая станет опорой для корпуса. Рамка крепится к стене дюбелями. В случае, если мешает газовая труба, крепление должно делаться с помощью длинных саморезов-шпилек. Они имеют на одном конце резьбу с гайкой, другой вкручиваются в стену. Корпус вытяжки прикручивается к шпильке с помощью гайки на требуемом расстоянии от стены. Если длины самореза недостаточно, используются деревянные бруски для наращивания.

Встраиваемые. Органично вписываются в интерьер, так как основная их часть находится внутри навесного шкафчика или полки. Установка встроенной вытяжки начинается с примерки, которую удобнее проводит на висящем шкафчике. Устанавливаемый корпус помещают в шкаф над плитой. Проверяются расстояния по разметке, уровень и центруют. Если все необходимые параметры приведены к норме, делают разметку отверстий для крепления. Затем кухонный шкафчик снимают со стены и прорезают необходимые отверстия в нижней части и полках, в зависимости от того, требуется ли вывод в систему вентиляции. Для начала сверлом проделывают отверстия внутри контура разметки, а затем дорезают профиль лобзиком.

Островные вытяжки. Это современные установки вытяжки на кухне, крепятся к потолку в любой части помещения

В данном случае важно определиться с видом устройства. Если нет возможности протянуть воздуховод в вентиляционную шахту, используют циркуляционную плоскую вытяжку, которую оформляют декоративным куполом.

Рассмотрим, как правильно установить вытяжку на кухне с монтажом воздуховода.

В бытовых целях используется два вида:
1. Пластиковые;
2. Металлическая (алюминиевая) гофра.

Пластиковые воздуховоды имеют гладкую поверхность и не создают сопротивления воздуху. Они дороже гофры и более сложные в сборке, но смотрятся эстетично и не требуют устройства дополнительного короба.

Каким должен быть воздуховод

Перед тем как подключить вытяжку к вентиляции, нужно разобраться с видами воздуховодов, которые могут использоваться для этой цели.

Пластик

Пластиковые трубы имеют минимальную массу, они обладают хорошим уровнем звукоизоляции, быстро монтируются. Изделия из поливинилхлорида имеют круглое или квадратное сечение. Монтаж такого вентиляционного канала проводят в верхней части кухонного гарнитура над навесными шкафами. Во время покупки таких изделий приобретайте и дополнительные детали, переходные муфты, изгибы, а также герметик.

Save

Гофра

Гофрированные воздуховоды считаются самым бюджетным вариантом вентиляционной системы. Такие изделия изготавливаются из алюминия, имеют тонкие рёбра, что стимулирует создание звука во время прохождения потоков воздуха. Дополнительные скрепляющие элементы для монтажа такого воздуховода не нужны, он скрепляется хомутами. При необходимости алюминиевую гофру можно растягивать и изгибать.

Save

Решетка с обратным клапаном – без нее не обойтись!

В большинстве случаев установка вытяжной вентиляции в помещении для приготовления пищи нарушает работу квартирной системы проветривания. Специалисты советуют решать такую проблему путем проделывания добавочного вентканала и подводу к нему вытяжки. Правда, и эта мера не гарантирует качественного проветривания кухни после монтажа интересующего нас прибора (сечение вентиляционной шахты остается неизменным, а значит, обмен воздуха все равно будет не очень эффективным). Выход из подобной ситуации – установка специальной заводской решетки с обратным клапаном (она продается в любом строймагазине).

Решетка с обратным клапаном позволит обеспечить хорошую вытяжку

Народные умельцы нередко изготавливают такое приспособление самостоятельно. Но лучше, конечно же, использовать решетку с клапаном (специалисты называют его хлопушкой) заводского производства. Она располагает двумя отверстиями. Когда клапан на решетке закрыт, проветривание кухни осуществляется по естественной схеме (через окно). При запуске вытяжки положение хлопушки изменяется. Воздух из помещения начинает вытягиваться принудительно. Использование описанной решетки гарантирует отсутствие явления обратной тяги.

Воздуховоды для кухонь делают из поливинилхлоридных (ПВХ) изделий либо с помощью алюминиевой гофрированной трубы. Пластиковые конструкции выполняются в виде эластичных труб или узких коробов. Такие изделия бесшумные в работе, их легко монтировать за счет малого веса. Они, кроме того, обладают неплохим запасом прочности и не портят кухонный интерьер. Гофрированные трубы устанавливаются еще проще. Их несложно согнуть без использования специнструментов под любым требуемым углом. Такие конструкции не вибрируют, не издают гула при работе вытяжки. Но их внешний вид оставляет желать лучшего. Поэтому гофру для вытяжки обычно маскируют, используя различные методики.

Выполняем монтаж вытяжки – этапы проведения работ

Прежде чем начать монтаж, необходимо рассчитать, на какой высоте вешать вытяжку. Собственно процесс установки своими руками подразумевает несколько этапов:

Закрепить крепление вытяжки к стене.
Подключить устройство к системе воздуховодов (или поместить внутрь угольный фильтр).
Сделать электроподключение.

Основных нюансов крепления вытяжки к стене два:

Устройство должно монтироваться с максимальной надежностью;
Следует правильно определить расстояние от плиты до вытяжки.

Какая должна быть высота установки кухонной вытяжки? Это зависит и от ее типа, и от типа варочной поверхности:

Если модель устанавливается для электрической плиты, то расстояние, на которое нужно вешать устройство, составляет минимум 70 см;
Для кухонной вытяжки с газовой плитой минимальная высота составляет 80 см.

Некоторые мастера, предпочитающие сделать монтаж своими руками, утверждают, что и для газовой, и для электрической плиты оптимальное расстояние – именно 700 мм. Действительно, такая высота считается достаточной для того, чтобы вытяжка на кухне (даже рециркуляционная, в комплект которой входит угольный фильтр), могла эффективно очищать воздух в рабочей зоне.

Однако стоит понимать, что от газовой плиты будет подниматься более нагретый воздух – может не хватить мощности изделия, повредиться фильтр или другие элементы конструкции. Получается, что сохраняя минимально допустимое расстояние, вы рискуете работоспособностью прибора, а если примете решение крепить прибор на увеличенной высоте от плиты, можете существенно потерять в мощности.

Дальнейшие работы по установке вытяжки на кухне своими руками заключаются в следующем:

Кухонную вытяжку нужно повесить к стене

Здесь очень важно правильно рассчитать высоту над плитой и выполнить разметку. Монтировать устройство нужно по особой оси, соответствующей центру варочной поверхности. Лучше, если выбранная вытяжка обладает эксцентриковым крепежом – он позволяет скорректировать нюансы расположения техники над плитой в пределах 5 мм

Нужно установить вытяжку и подключить ее к системе воздуховодов. Положение устройства следует рассчитать таким образом, чтобы длина коробов была минимальной. Монтаж воздуховода осуществляется к вентканалу, предназначенному для удаления воздуха из помещения. Установить воздуховод в вентканал можно с помощью специальной гильзы. Получившееся соединение сжимается хомутами и смазывается силиконом для герметичности. Решить вопрос, как установить вытяжку на кухне, невозможно без электроподключения. Мощность устройства, как правило, невелика – это значит, что не нужен специальный расчет сечения проводов или монтаж отдельного защитного автомата. Желательно предусмотреть провод на кухне сразу же и спрятать его в стену. Если же этого не было сделано, то придется вешать розетку снаружи и подключить провод, спрятав его в наружный вентканал

Лучше, если выбранная вытяжка обладает эксцентриковым крепежом – он позволяет скорректировать нюансы расположения техники над плитой в пределах 5 мм. Нужно установить вытяжку и подключить ее к системе воздуховодов. Положение устройства следует рассчитать таким образом, чтобы длина коробов была минимальной. Монтаж воздуховода осуществляется к вентканалу, предназначенному для удаления воздуха из помещения. Установить воздуховод в вентканал можно с помощью специальной гильзы. Получившееся соединение сжимается хомутами и смазывается силиконом для герметичности. Решить вопрос, как установить вытяжку на кухне, невозможно без электроподключения. Мощность устройства, как правило, невелика – это значит, что не нужен специальный расчет сечения проводов или монтаж отдельного защитного автомата. Желательно предусмотреть провод на кухне сразу же и спрятать его в стену. Если же этого не было сделано, то придется вешать розетку снаружи и подключить провод, спрятав его в наружный вентканал.

Секреты установки вытяжки (видео)

https://youtube.com/watch?v=MsDV9Sicjwg

Как подключить вытяжку на кухне к вентиляции

Для вытяжных систем купольного или комбинированного типа обязательным этапом является установка вентиляционного короба или гофротрубы. На каком бы расстоянии не находилось вытяжное отверстие от варочной поверхности и предполагаемого места установки вытяжного модуля, их соединение обязательно.

Для подключения вытяжки к вентиляции можно использовать:

Гофрированную трубу (она применяется только в тех случаях, если есть возможность скрыть ее за фасадами мебели или под декоративным коробом).
Пластиковую трубу (она сама по себе имеет декоративный вид и собирается из комплектных модулей, может иметь круглое, квадратное или прямоугольное сечение).

Для подключения трубы-переходника нужна решетка по размеру вент-канала с отверстием для переходника соответствующей формы (в зависимости от трубы).

Труба крепится в вентиляционном отверстии и к вытяжному модулю с помощью хомутов и герметика. Диаметр соединительной трубы подбирается согласно диаметру выходного отверстия вытяжки и вентиляционного канала.

При дальнейшей эксплуатации вытяжной системы, важно помнить об уходе за вентиляционным переходником. Очистка трубы должна производиться минимум – раз в полгода во избежание снижения функциональности устройства за счет скопления налета на стенках

Как подключить вытяжку на кухне к электричеству

На первый взгляд, подключение вытяжки к электропитанию – процесс достаточно простой, но определенные нюансы есть во всем.

Можно воспользоваться переноской, но это, как правило, ненадежный и временный вариант. Розетку можно прикрепить как к стене, так и к поверхности шкафа. Для начала нужно точно определить место крепления розетки, учитывая, что она не должна находиться вблизи мойки или плиты.

С выбором, установкой и подключением вытяжки справится любой начинающий домашний мастер. Следуйте алгоритму и соблюдайте инструкцию и у вас все получится.

Удачной установки!

Вытяжка для кухни без отвода в вентиляцию: характеристика устройства

Часто встречаются случаи, когда вентиляционный канал располагается слишком высоко или далеко от варочной плиты или хозяева не желают устанавливать гофру, которая портит интерьер кухни. Идеальным решением для сложившихся ситуаций станет установка вытяжки с угольным фильтром без отвода в вентиляцию. Это также подходящий вариант для квартир в многоэтажных домах, поскольку отводящие модели устройств могут спровоцировать жалобы соседей на запахи, которые поступают к ним в помещения из вентиляционного канала.

Рециркуляционные вытяжки имеют фильтр, с помощью которого и происходит очищение пространства

Как называется вытяжка без отвода в вентиляцию? Она именуется как рециркуляционное устройство. Такое оборудование является своеобразным фильтром, который, благодаря многоступенчатой системе фильтрации, очищает воздух от разного рода загрязнений в виде гари, жира и запахов.

Рециркуляционное устройство состоит из корпуса, двигателя и двух вентиляторов, которые располагаются между фильтрами или поверх них. Все внутренние элементы выполняются из неокисляющихся материалов. Производительность прибора зависит от мощности двигателя.

Критерии выбора вытяжного оборудования

Перед приобретением важно расставить приоритеты: комфорт или экономия. Конструкция, мощность, шумоизоляция и тип регулировки существенно влияют на цену

Выбор основывают на 4 основных критериях.

Мощность. Для ее определения потребуется расчет с учетом размеров помещения.
Шум. Включите прибор, чтобы оценить шумовой уровень. Для квартиры рекомендовано значение до 50 Дб. Бесшумные модели оснащены тремя вентиляторами или корпусом из звукопоглощающих материалов.
Материал и вид воздуховода.
Дополнительные приспособления: лампы для освещения рабочей зоны, одновременное автоматическое включение вместе с плитой, таймер для остановки по времени, пульт управления.

Отдельные модели идут с выбором рабочих режимов. Если планируется покупка циркуляционного прибора, то его стоит выбрать с индикатором засоренности фильтра.

Как определить мощность и производительность прибора? Расчет можно произвести следующим образом – какой объем воздуха очищается за 60 мин. По российским стандартам циркуляция воздуха должна осуществляться 12 раз в час. Чтобы рассчитать мощность, используют формулу:

Например, какая мощность требуется для кухни площадью — 8 м2, со стенами высотой — 2,8 м?

8 * 2,8 * 12 = 268,8 м3.

Если запланированы изгибы в трубе или длинная шахта, то добавляем 30%. С учетом потерей мощности получим:

268,8 м3 * 1,3 = 350 м3.

Особенности подключения трубы от вытяжки к воздуховоду естественной вентиляции

Присоединение кухонной вытяжке к вентканалу естественной вентиляции, которые имеются во всех квартирах многоэтажек, должно происходить с соблюдением определенных правил.

Зачастую неквалифицированные рабочие, выполняя ремонт на кухне, совершают распространенную ошибку: напрямую стыкуют трубу вытяжки с каналом домовой вентсистемы. Таким образом, они оставляют единственный путь для удаления отработанного воздуха из кухни – через зонт вытяжки.

Между тем, почти все современные вытяжки оснащены обратным клапаном, не позволяющим проходить воздуху в то время, когда вытяжка выключена. Всё это время, вентиляция на кухне, фактически, не функционирует. Исправить ситуацию можно либо удалив обратный клапан из вытяжки, либо применив специальные приспособления для стыковки с воздуховодом. Это приспособление – переходник с двумя отверстиями.

Одно отверстие предназначается для соединения с трубой вытяжки, а другое отверстие, расположенное ниже – для вентиляции помещения в то время, когда вытяжка отключена.

Чтобы во время работы вытяжки удаляемые от плиты газы не забрасывались обратно в помещение через нижнее отверстие, на него следует установить обратный клапан. В момент включения кухонной вытяжки, установленной над варочной плитой, клапан должен закрываться, и открываться в момент выключения.

Также необходимо использовать при монтаже вентиляционных каналов трубы диаметра не менее 125 мм, что позволит удалять естественным путем необходимый объем воздуха при наличии на кухне газовой плиты.

Резюме

Выбрав вытяжку, путём её тщательного подбора к цвету и дизайну кухонного гарнитура, Вы оказываетесь перед выбором: обратиться за помощью в установке к профессионалам, заплатив за установку вытяжки для кухни солидный гонорар; либо вешать её самостоятельно, предварительно прочитав нашу статью.

Самое главное, при установке кухонной вытяжки, это: объективно оценить свои силы, и возможность получения помощи от домочадцев; оценить инструментальную оснащённость перед началом работы; разобраться в приложенной к вытяжке инструкции и поверить в свои силы.

Виды фильтрационных вытяжек

С первого взгляда может показаться, что все очистители воздуха абсолютно одинаковые. Но это не так, воздухоочистители различают по виду фильтров, по их креплению и установке.

Вытяжки без воздуховода для кухни различаются по фильтрованным системам и по применяемым в них очистительным материалам. Современные вытяжки имеют двухступенчатую систему фильтров. Очищение воздуха начинается с жирового отсека. Здесь происходит очищение от жира и копоти. Далее, воздух переходит в следующий отдел очистки. Происходит освобождение воздуха от неприятного запаха. Очистка закончена, воздух снова возвращается в помещение.

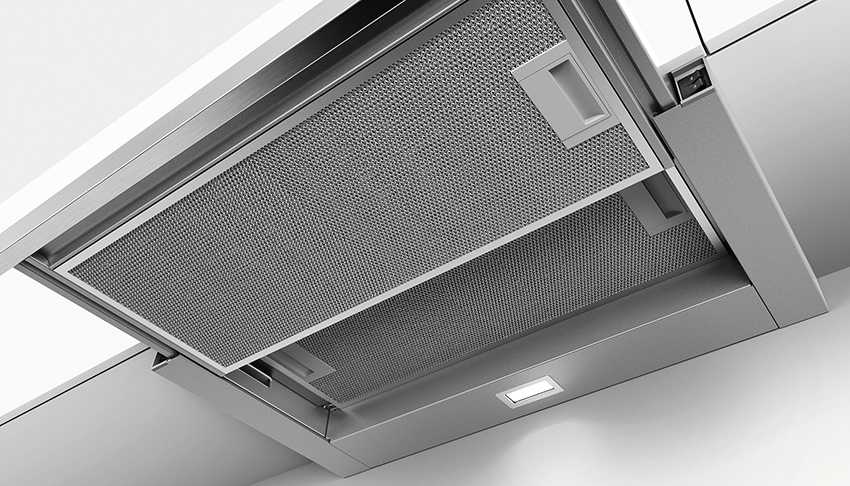

Также системы очистки делятся на первый и второй уровни. Первый уровень – это акриловые очистители, могут быть одноразовые и многоразовые. Более эффективными и долгосрочными являются металлические фильтры. Это модуль из тонкого перфорированного алюминия, уложенного в несколько слоев

Их можно осторожно помыть с помощью обезжиривающего средства. Можно очистить металлический фильтр в посудомоечной машине, но делать это лучше всего отдельно от посуды

Фильтры из акрилового волокна можно легонько простирнуть в теплой воде с мылом, но выжимать их сильно нельзя можно повредить. Лучше всего этот вид фильтров полностью заменять, поскольку работа их после стирки уже не будет столь эффективной.

Второй уровень, это угольные модели. Очищение воздуха происходит благодаря абсорбирующим веществам, содержащимся в угле. Главный минус угольных фильтров, они одноразовые. Срок службы этого вида от трех до шести месяцев. Зависит их пригодность от уровня загрязненности воздуха в кухне, как часто и много готовят.

Еще один вид – это вытяжка без фильтра. Основным плюсом такого типа является недорогая цена. Однако ее нужно регулярно мыть от скопившегося в ней жира и грязи.

Теперь рассмотрим, какие есть виды вытяжек по креплению:

Плоский тип. Это классический и простой вариант. Панель вытяжки крепится над плитой. Идеальный вариант для маленькой комнаты, в которой нужно очищать небольшое пространство. Поскольку мотор у этого вида слабый и дизайн практически у всех одинаковый.
Встроенный тип. Используется для встроенной мебели. Прекрасно встраивается в шкаф над плитой и практически незаметен. Имеет более мощный мотор, чем первый тип.
Подвесная вытяжка. Этот тип в мебель не монтируется. Однако благодаря компактному дизайну, может быть подвешена над печкой. Не создает больших помех в расположении кухонного гарнитура. Имеет хорошую мощность.

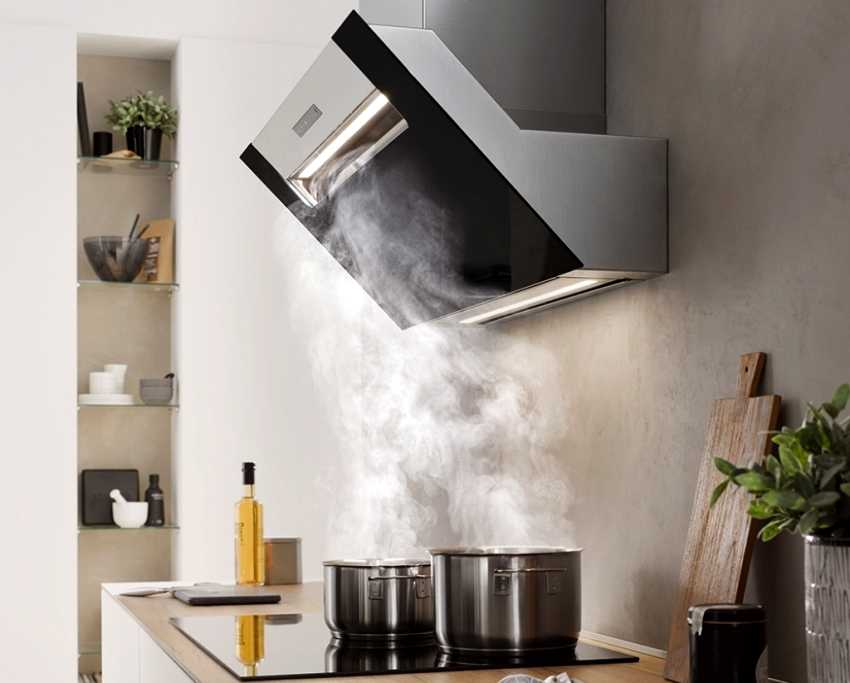

Наклонный тип. Это самый современный вид воздухоочистителей. Однако его редко используют для фильтрационного варианта. Устанавливают этот вариант к стенке под углом. Этот тип имеет несколько плюсов, например, почти без шума работает. Имеет сильный мотор.

Вытяжка без подключения к вентиляции различается также по виду установки. Прежде всего, это пристенные вытяжки. Оптимальный вариант для маленьких помещений. Располагается этот вид фронтально к поверхности стены. Используют для очистки непосредственно рабочего треугольника над печкой. Угловой тип также подойдет для небольших комнат. Благодаря компактности установки, эта вытяжка позволит экономить пространство. Еще один тип, который подходит для просторных кухонь – это островной.

Кроме основных функций, вытяжки могут обладать несколькими дополнительными настройками. Это могут быть такие дополнения как:

подсветка – освещает рабочую зону и придает комнате оригинальности;
автоматическое включение – происходит при включении плиты под вытяжкой;
тайминг выключения – срабатывает, не дожидаясь очищения воздуха;
дистанционное управление – позволяет управлять очистителем на расстоянии.

Для чего нужен на вентиляции обратный клапан

При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.

Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.
