Обвязка радиаторов отопления полипропиленом

Проектирование системы отопления

Вначале необходимо решить, какие именно радиаторы будут применяться, и каким образом они будут подключаться: это позволит заранее провести необходимые подготовительные работы внутри помещений.

Как правило, система отопления состоит из таких элементов:

1. Батареи.
2. Трубы.
3. Приборы отопления.
4. Котлы.

Все вышеперечисленные комплектующие в свободном доступе находятся в точках продажи сантехнического оборудования.

Монтаж радиаторов включает в себя следующие операции:

• Подбор оптимального места установки.
• Организация трубопроводной сети.
• Коммутация батарей к трубам.
• Проведение тестирования.
• Если проверка прошла успешно, разрешается начинать полноценную эксплуатацию.

Обвязка полипропиленовыми трубами – принцип выполнения

В последнее время полипропиленовые трубы становятся все более популярными. Разумеется, правильное подключение радиаторов отопления и обвязку можно выполнять и любыми другими трубами, но большинство профессионалов рекомендуют все же останавливать свой выбор именно на этих.

Обвязка полипропиленовыми трубами выполняется следующим образом:

в мультифлекс, соединяющийся с любым выходом, вставляется муфта с накидной гайкой;
посредством заранее прикрепленных скоб на стене фиксируются трубы

Важно, чтоб они не касались стены, а находились в 2-3 см от ее поверхности.. Преимущество полипропиленовых труб состоит в том, что они могут быть проложены в самой стене, а край трубы, необходимый для выполнения обвязки, выводится в непосредственной близости от радиатора

Крепежи для фиксации батарей можно использовать самые разные. Наиболее часто профессионалы с этой целью используют штыревое соединение, фиксирующееся на поверхности стены. Если же вы хотите подвесить радиаторы – используйте для этого обычные кронштейны. Маленькое уточнение – панельные батареи (в основном) продаются в комплекте с креплениями. А вот для секционных радиаторов крепление необходимо приобретать отдельно

Преимущество полипропиленовых труб состоит в том, что они могут быть проложены в самой стене, а край трубы, необходимый для выполнения обвязки, выводится в непосредственной близости от радиатора. Крепежи для фиксации батарей можно использовать самые разные. Наиболее часто профессионалы с этой целью используют штыревое соединение, фиксирующееся на поверхности стены. Если же вы хотите подвесить радиаторы – используйте для этого обычные кронштейны. Маленькое уточнение – панельные батареи (в основном) продаются в комплекте с креплениями. А вот для секционных радиаторов крепление необходимо приобретать отдельно

Мы уже практически знаем, как правильно подсоединить радиатор отопления . Подсоединение кранов выполняется так:

• изначально кран необходимо разобрать;
• в радиатор вкручивается штуцер с накидной гайкой;
• при помощи специального ключа закручиваем гайку.

Помимо этого ключа, во время установки и обвязки радиаторов, а также во время того, как соединить две батареи отопления, вам также понадобятся:

• уплотнители;
• набор ключей;
• пакля;
• резьбовая паста;
• нити для резьбы.

Инструменты и материалы для монтажа радиаторов отопления

Однотрубная система

Ее работа построена на единовременной подаче теплоносителя во все здание: стекание остывшей жидкости происходит внутри труб сверху вниз. Чаще всего таким образом оснащаются многоквартирные дома.

К недостаткам однотрубной схемы можно отнести следующие факторы:

1. Нет возможности регулировать температуру приборов обогрева.
2. Разные квартиры отапливаются неравномерно. Верхние этажи получают самый горячий теплоноситель, который по мере стекания вниз постепенно охлаждается.
3. Чтобы отключиться от центрального отопления и перейти на автономное, приходится преодолевать массу сложностей.

Этапы подключения радиаторов отопления

Установка батарей в доме с последующим их подключением требует, в зависимости от проекта, целого ряда вспомогательной фурнитуры и комплектующих. При этом запорная арматура, если она будет устанавливаться не на резьбе, а пайкой, должна быть также из полипропилена. Для удобства эксплуатации шаровые краны сегодня выпускаются в любой модификации, как прямые, так и угловые.

Для выполнения качественного подключения потребуются следующий инструмент и расходные материалы: уплотнители, набор ключей, резьбовая паста, монтажная лента, нитки для изготовления резьбы.

Стандартный набор инструментов для подключения радиаторов отопления

Обвязка выполняется в следующей последовательности:

в радиаторы вкручиватся соединительная фурнитура типа «мультифлекс» — муфты, оснащенные накидными гайками;

полипропиленовые трубы с помощью крепёжных скоб монтируются на стене по выполненной предварительно разметке с допустимым зазором между магистралью и стеной в 20-30 мм;

при скрытом монтаже (с укладкой в штробу) труба выводится на поверхность только в местах подключения к радиаторам;

радиаторы крепятся к стене с помощью штатных кронштейнов или универсальных штырей;

с помощью так называемого паяльного утюга (оптимальная мощность 800 Вт, рабочая температура в 270С) выполняется соединение смонтированного на стене трубопровода с закреплёнными радиаторами, не забывая об установке, если предусмотрено проектом, штоковых термостатических регуляторов.

Чтобы представление о монтаже радиаторов было более наглядным, предлагаем вам посмотреть это видео.

Однотрубная система

Ее работа построена на единовременной подаче теплоносителя во все здание: стекание остывшей жидкости происходит внутри труб сверху вниз. Чаще всего таким образом оснащаются многоквартирные дома.

К недостаткам однотрубной схемы можно отнести следующие факторы:

1. Нет возможности регулировать температуру приборов обогрева.
2. Разные квартиры отапливаются неравномерно. Верхние этажи получают самый горячий теплоноситель, который по мере стекания вниз постепенно охлаждается.
3. Чтобы отключиться от центрального отопления и перейти на автономное, приходится преодолевать массу сложностей.

Место радиаторов в системе отопления

Использование радиаторов в обогреве жилых помещений играет на сегодняшний день важную роль. Большинство жилых объектов, особенно квартиры в многоэтажных домах, в силу проектных факторов не могут быть оборудованы внутрипольным обогревом, требующим значительной толщины межэтажных плит. Поэтому основную работу по обогреву внутренних жилых пространств выполняют настенные радиаторы, часто называемые батареями.

Радиаторы передают тепловую энергию от теплоносителя окружающему пространству. Интенсивность теплопередачи зависит от температуры теплоносителя, теплопроводности материала изготовления радиатора и площади теплоотдачи. Конструкция современных моделей радиаторов имеет ряд технических усовершенствований, позволяющих выполнять их подключение в отопительных контурах практически любой схемы разводки.

Новая конструкция батарей кардинально облегчила эксплуатацию системы отопления и повысила её эффективность — при наличии воздушных пробок в нагревательных приборах достаточно открыть спускной клапан и стравить воздух.

Биметаллический радиатор водяного отопления с увеличивающим площадь теплоотдачи оребрением

Благодаря современным моделям батарей отопления стало возможным выбирать оптимальную схему подключения, устанавливать нагревательные приборы максимально рационально и эффективно. Но эффективность работы и долговечность эксплуатации контура водяного отопления зависит от качества выполнения обвязки — условия, необходимого при использовании полипропиленовых труб, несмотря на многочисленные достоинства этого материала.

Полипропиленовые трубы имеют высокий коэффициент теплового расширения, поэтому при монтаже отопительного контура следует оставлять зазоры между торцами участков трубопровода и стеной, чтобы при линейном удлинении от воздействии горячего теплоносителя пролёт трубы не упирался концами в стену и не деформировался. При этом следует учитывать, что, чем длиннее пролёт трубопровода, тем на большую величину он удлинится.

Армирование полипропиленовых труб алюминием или стекловолокном уменьшает линейное расширение, но не решает проблемы полностью, поэтому на участках значительной длины необходимо предусматривать П-образные или, если позволяет место размещения, спиральные компенсаторы.

Предварительная сборка приборов

Перед установкой конструкции и подключением к системе иногда производится соединение секций радиаторов отопления между собой. Выполнить всей действия можно без привлечения специалистов, если детально ознакомиться с процессом стыковки элементов.

Инструменты и материалы

• Радиаторный ключ, цена которого невысока, является типовым инструментом, который применяется при сборке подобных конструкций.
• Традиционные ниппеля представляют собой небольшие патрубки, имеющие двухстороннюю резьбу.
• Материал для резьбовых соединений радиаторов отопления поставляется в виде силиконовых прокладок.

Так схематично можно представить радиаторный ключ.

Алгоритм наращивания

При необходимости количество модулей конкретного прибора может быть увеличено или осуществлена замена поврежденных частей.

Соединение секций алюминиевых радиаторов предусмотрено их конструкцией, чего не скажешь о панельных изделиях, которые поставляются в готовом виде.

1. В первую очередь торцевые отверстия, предназначенные для стыковки отдельных элементов, должны освободиться от установленных заглушек. Они находятся с каждой стороны.
2. Силиконовая прокладка или уплотнитель из любого другого материала надевается на ту часть изделия, которая освобождена от резьбы. При неправильном расположении возможны подтеки.
3. Ниппель аккуратно вкручивается в специальный коллектор из алюминия. Всего необходимо сделать несколько витков. Слишком сильно закручивать деталь не рекомендуется.
4. После предварительной фиксации ниппеля осуществляется соединение алюминиевых радиаторов отопления. Отверстия подготовленной секции совмещаются с установленной деталью путем легкого нажима.
5. При помощи специального ключа производится затягивание ниппеля. Двойная резьба позволяет совместить две части друг с другом. После закручивания стык полностью герметизируется.

Соединение биметаллических радиаторов между собой проводится примерно так.

Системы отопления

Существует два вида систем отопления:

• естественная циркуляция теплоносителя;
• принудительная циркуляция теплоносителя.

Принудительная циркуляция в последние годы применяется значительно чаще, так как некоторые типы отопительных котлов уже снабжены насосами производителями оборудования.

Открытая

Данный вид можно смело отнести к более «древнему». Все еще можно встретить в частных домах старой постройки. Принцип работы заключается в том, что расширительный бак монтируется в самом высоком месте системы. Воздух из отопительной системы свободно выходит через расширитель в атмосферу.

Открытая отопительная система

Приходится через некоторое время пополнять расширитель водой. Можно это сделать через верх бака, а можно принудительно через запорную арматуру, которая монтируется на обратке возле отопительного котла.

Открытая система при монтаже должна обеспечивать нужные уклоны в трубопроводах подачи и обратки. Требуются трубы для монтажа больших диаметров. Для данной системы подходят устаревшие в наше время чугунные радиаторы или в виде радиаторов можно применить трубы повышенного диаметра из стали — регистры.

Современные радиаторы отопления в такой системе использовать не рекомендуется из-за наличия в системе кислорода, который приводит к коррозии. Внешний вид чугунных радиаторов намного хуже современных приборов отопления.

Возможно подключение циркуляционного насоса, для лучшей циркуляции теплоносителя.

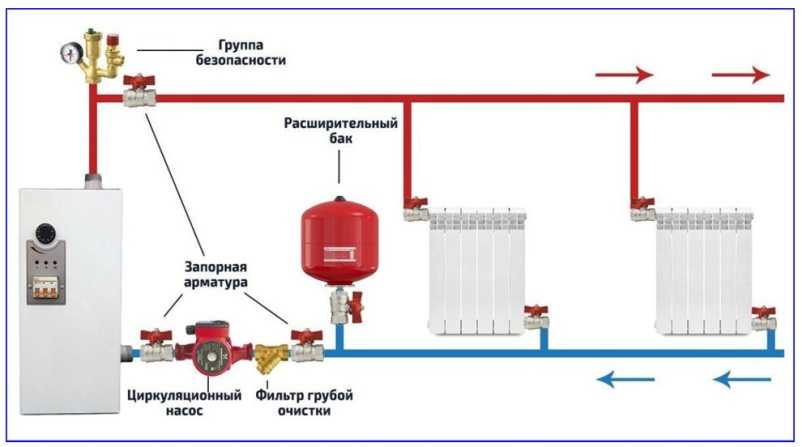

Закрытая

В этой системе теплоноситель работает под давлением 1-3 бар в замкнутом контуре. Вода в данном случае не подвержена испарению, что не влечет за собой коррозию системы отопления. В этом варианте можно выбирать батареи отопления любого типа. Воздух из этой системы выводится с помощью крана Маевского и клапанов воздухоотвода.

Закрытая система отопления

Для данной системы обычно применяются специальные насосы, и теплоноситель постоянно циркулирует с его помощью в системе. Есть возможность использовать систему и без циркуляционного насоса, только придется выполнить уклоны трубопроводов как в вышеуказанном варианте и диаметр труб системы значительно увеличится. В новых домах большой площади система отопления без работы насоса почти не применяется. При долгом отсутствии электроэнергии в доме часто используются аварийные генераторы, достаточно мощности до 2 квт.

Крепление к стене

Это надо учитывать при монтаже крюков или кронштейнов для радиаторов отопления. Крюки устанавливаются по типу дюбелей — в стене сверлится отверстие подходящего диаметра, в него устанавливается пластиковый дюбель, а крюк в него вкручивается. Расстояние от стены до отопительного прибора регулируется легко — вкручивая и выкручивая корпус крюка.

Крюки для чугунных батарей отличаются большей толщиной.

Это — крепеж для алюминиевых и биметаллическихПри установке крюков под радиаторы отопления учтите, что основная нагрузка приходится на верхний крепеж. Нижний служит только для фиксации в заданном положении относительно стены и его устанавливают на 1-1,5 см ниже чем нижний коллектор. В противном случае вы просто не сможете радиатор навесить.Один из видов кронштейновПри установке кронштейнов их прикладывают к стене в том месте, где будут монтировать.

Для этого сначала приложите батарею к месту установки, посмотрите куда «встанет» кронштейн, отметьте место на стене.Положив батарею, можно кронштейн приложить к стене и разметить расположение крепежа на нем. В этих местах сверлят отверстия, вставляют дюбеля, прикручивают кронштейн на винты. Установив все крепежные элементы на них навешивают отопительный прибор.

Проектирование системы отопления

Вначале необходимо решить, какие именно радиаторы будут применяться, и каким образом они будут подключаться: это позволит заранее провести необходимые подготовительные работы внутри помещений.

Как правило, система отопления состоит из таких элементов:

1. Батареи.
2. Трубы.
3. Приборы отопления.
4. Котлы.

Все вышеперечисленные комплектующие в свободном доступе находятся в точках продажи сантехнического оборудования.

Монтаж радиаторов включает в себя следующие операции:

• Подбор оптимального места установки.
• Организация трубопроводной сети.
• Коммутация батарей к трубам.
• Проведение тестирования.
• Если проверка прошла успешно, разрешается начинать полноценную эксплуатацию.

Это интересно: Труба ПНД: характеристики, применение и маркировки

Проведение работ

Когда определились со схемой подключения и выбрали материалы, можно приступать к работам по сборке системы.

Они состоят из следующих этапов (на примере вертикального подключения радиаторов):

1. Подготовка. На этом этапе устанавливают держатели для труб. Если из планируется скрыть в стенах, готовят штробы.
2. Установка котла. Устанавливают нагревательный котел.

3. Прокладка основной магистрали. От котла прокладывают два контура труб: верхний и нижний.

4. В верхнем контуре делаются отводы. Если речь идет о полипропиленовых трубах, то отводы создаются с помощью тройников. Если трубы металлические, то в них проделывают отверстие, куда вваривают байпас меньшего диаметра.
5. При необходимости в байпасы монтируют краны для перекрытия доступа теплоносителя или регулировки температуры батареи.
6. К байпасам подключают радиаторы.
7. К отводу верхнего контура системы подсоединяют расширительный бак.

Все, работы закончены. Можно заполнять систему водой.

Однотрубная система

Ее работа построена на единовременной подаче теплоносителя во все здание: стекание остывшей жидкости происходит внутри труб сверху вниз. Чаще всего таким образом оснащаются многоквартирные дома.

К недостаткам однотрубной схемы можно отнести следующие факторы:

1. Нет возможности регулировать температуру приборов обогрева.
2. Разные квартиры отапливаются неравномерно. Верхние этажи получают самый горячий теплоноситель, который по мере стекания вниз постепенно охлаждается.
3. Чтобы отключиться от центрального отопления и перейти на автономное, приходится преодолевать массу сложностей.

Подключение радиаторов

Схема подключения

Перед тем как соединить радиатор отопления с полипропиленовой трубой нужно начертить схему системы. Наряду с этим направляться учитывать, что существует пара вариантов подключения батарей:

Метод подключения	Изюминки
Однотрубный	Данная система есть наиболее несложной и экономной в плане расходования материалов. Но, она подходит только для маленьких помещений, поскольку теплоноситель по пути к последней батарее нагревает промежуточные, что ведет к неравномерному их нагреву.
Двухтрубный	Кроме этого представляет собой последовательное подключение, но, тёплый теплоноситель и «обратка» протекают по различным трубопроводам. Именно поэтому нагрев батарей осуществляется более равномерно.
Коллекторный (распределительная гребенка)	Таковой метод есть наиболее действенным, но одновременно с этим и самым затратным. Его принцип основан на параллельном подключении всех радиаторов через коллектор.

Выбор типа схемы зависит от изюминок жилья – количества помещений, их площади и пр.Определившись с типом системы, направляться своими руками изобразить на схеме размещение батарей отопления в помещении, фитинги и все другие элементы.

Наличие таковой схемы разрешит вычислить нужное количество материалов, и упростит предстоящую работу по монтажу системы.

Сборка трубопровода

Итак, инструкция по сборке трубопровода выглядит следующим образом:

• В первую очередь необходимо нарезать трубы в соответствии с размерам, указанным на схеме.
• Потом обрезанные торцы подготовленных отрезков необходимо зачистить от заусенцев.
• После этого концы отрезков необходимо зачистить особым приспособлением, работающим по принципу точилки для карандашей. Данная операция нужно для осуществления предстоящей пайки.
• Затем трубы и фитинги разогреваются в особом паяльнике, по окончании чего состыковываются.
• Потом трубопровод монтируется к стенкам при помощи особых держателей.

Совет! Если вы работаете паяльником для пластиковых труб в первый раз, перед тем как приступить к сборке трубопровода направляться потренироваться на обрезках.

Так, трубопровод планирует как конструктор.

Наряду с этим нужно выполнять следующие правила работы со сварочным аппаратом:

• Перед исполнением сварки аппарат необходимо разогреть до отключения, по окончании чего дождаться повторного включения.
• Нужно строго выполнять время нагрева соединяемых деталей. Для различных типов паяльников оно возможно различным. Исходя из этого перед применением устройства направляться ознакомиться с таблицей, которая в большинстве случаев имеется в инструкции.
• Соединять детали необходимо ровно, не допуская перекосов.
• По окончании соединения деталей их нельзя смещать и шевелить пока не застынет полипропилен.

В целом процесс сварки полипропиленовых элементов теплопровода достаточно простой.

Монтаж радиаторов

Перед тем как подсоединить радиатор отопления к полипропиленовой трубе нужно выполнить его монтаж.

Данная работа осуществляется в таком порядке:

1. В первую очередь необходимо нанести разметку на места размещения батарей.

Наряду с этим направляться учитывать требования СНиП:

• расстояние от стенки должно составлять не меньше 2 см,
• расстояние от пола должно составлять около 10-15 см,

1. После этого выполняется монтаж кронштейнов. Наряду с этим нужно применять строительный уровень, дабы прибор размешался ровно. Для крепления кронштейнов возможно воспользоваться дюбель-гвоздями.

1. По окончании установки кронштейнов необходимо подвесить на них радиатор.

По таковой системе направляться установить все радиаторы в помещении.

Подключение батарей

Соединение радиатора с полипропиленовой трубой осуществляется в таком порядке:

В первую очередь к батарее крепится переходная муфта. направляться подчернуть, что подключение алюминиевых радиаторов полипропиленовыми трубами осуществляется особыми муфтами, отличающимися от переходников, предназначенных для чугунных батарей.

• Потом к переходнику подключается шаровый кран, регулировочный вентиль либо радиаторный клапан.
• После этого кран соединяется с полипропиленовым теплопроводом.
• По такой же схеме осуществляется подключение выхода радиатора к трубопроводу.

Вот, пожалуй, и все главные моменты подключения батарей отопления к полипропиленовому трубопроводу.

Какой может быть обвязка из полипропиленовых труб

Схем обвязки радиаторов системы водяного отопления существует множество. Из существующих способов потребитель всегда выбирает тот, который в имеющихся условиях требует минимального расхода материала при максимальной эффективности расположения радиаторов.

Фактически же ситуация такова, что, в отличие от дорогостоящих металлических труб, полипропиленовые расходные материалы значительно дешевле и проще в монтаже, поэтому экономить на длине трубопровода в ущерб эффективности не стоит. Выбирать следует тот тип обвязки, который в конкретном случае будет максимально эффективен.

Выбор обвязки заключается в принятии решения по следующим вопросам:

• какая схема системы отопления будет использована (однотрубная или двухтрубная);
• какой тип подключения радиаторов будет применяться (диагональный, боковой или нижний).

Как правило, при использовании любой схемы отопления — однотрубной или двухтрубной можно применять использовать все типы подсоединения батарей.

по мнению экспертов, прокладку трубопровода необходимо вести с минимальным количеством изгибов — прямые участки трубы более устойчивы к гидродинамическим нагрузкам и образованию воздушных пробок.

Монтаж систем отопления с помощью полипропиленовых труб, в зависимости от схемы, выполняется с соблюдением определённых правил.

• обычно в такой системе используется последовательное подключение радиаторов;
• перед батареей всегда монтируется байпас, соединяющий подающую трубу и обратку — при нормальной работе системы отопления байпас не задействуется, а при проведении профилактических работ или в аварийной ситуации подача воды в радиатор прекращается, и теплоноситель беспрепятственно циркулирует через байпас.

• используется как параллельное, так и последовательное подключение батарей;
• патрубки радиатора подключаются к разным трубам — верхний к подающей трубе, нижний к обратке.

Обычно в двухтрубных системах выполняется параллельное подключение радиаторов, поэтому установка байпасов не требуется.

Обвязка радиаторов полипропиленовыми трубами выполняется двумя способами: пайкой и с помощью фитингов. В зависимости от выбранного способа, подключение батарей осуществляется с помощью специального паяльника или сантехнических ключей под американку.

Список работ по обвязке радиатора

В данном случае указанную процедуру будем проводить, используя трубы из полипропилена. Шаровые краны должны быть прямыми или угловыми, которые также изготовлены из полипропилена.

Выполнить установку несложно, если у вас уже есть определенный навык работы с такими материалами. Цена элементов для отопительной системы совсем небольшая.

Как подсоединить радиатор отопления к полипропиленовой трубе от стояка

Чтобы выполнить обвязку придерживайтесь следующей очередности работ:

муфту с накидной гайкой следует вставить в мультифлекс;
специально изготовленные скобы помогут закрепить трубы на стенах, важно подобрать удобную высоту, только чтобы трубы не касались поверхности, зафиксировать элементы на стенах можно при помощи гвоздей или саморезов.

Трубы легко спрятать за гипсокартонными конструкциями

Совет: выполняя укладку труб в стенах, используйте полипропиленовые трубы для отопления. которые будут выходить из них лишь в местах подключения.

Для закрепления батарей можно использовать самый различный крепеж, но обычно отдают предпочтение штыревому соединению. Чтобы повесить отопительное оборудование на необходимой высоте можно воспользоваться угловыми кронштейнами.

Если речь идет о батарее-панели, обычно крепеж можно найти в самом комплекте. Если использовать секционные батареи, заранее подумать о его приобретении.

Совет: два кронштейна или два штыря вполне будет достаточно для закрепления одного обычного радиатора.

Вывод

Процесс подключения монтажа системы отопления с применением полипропиленовых труб мало чем отличается от трубопроводов других типов. Особенность содержится только в методе соединения труб с фитингами, поскольку данный процесс осуществляется при помощи особого сварочного аппарата. Помимо этого, для соединения самих радиаторов с трубопроводом употребляется особый переходник.

Ознакомиться с дополнительной нужной информацией по обозначенной теме возможно из видео в данной статье.

В ремонте тоже пригодится:

• Дом с открытой верандой и крыльцом фото
• Дюбель дрива металлический со сверлом
• Комод для телевизора фото
