Квадратная труба из пластика и металла: виды и отличия

Как лучше перевезти профтрубу от металбазы до вашего участка

Узнав вес и размер квадратной трубы, придется призадуматься, а на чем увезти профиль такого размера. Безусловно всё зависит от общего количества и габаритов труб.

Различные виды транспорта способны уместить в себя разные профили. Давайте разберемся, как можно перевезти трубы того или иного типоразмера.

8-12 метров

Для перевозки профильных труб такого размера потребуется длинномерный автомобиль с общей длинной борта 13.5 м. Данный сортамент это самый тяжелый и в то же время самый вместительный грузоперевозчик. Во многие города въезд такого транспорта запрещен, поэтому маршрут перевозки следует обдумать заранее, а по возможности нанять другой транспорт и закупить профиль меньшей длины.

6 метров (самый распространенный вариант)

Чаще всего металлобазы предлагают профильные трубы длинной 6 метров, их перевезти легче, они имеют меньшую массу, а главное они соответствуют запросам большинства клиентов. Если вам необходимо перевезти 1-4 таких профиля, то можно использовать в виде перевозчика обычную газель – дорого и сердито, не каждый водитель согласится на такую затею, ведь монтаж груза будет «с изюминкой».

Если же профильных труб больше 4, то лучше нанять «Камаз» или фуру – они довезут груз в надежности и сохранности, а главное не возникнет никаких проблем на пути к участку.

3 метра

Трехметровый профиль увезти можно практически на любом автомобиле, но согласно КоАП лучше всего конечно провести эту процедуру с помощью газели. В ней вы можете поместить несколько десятков изделий этой длины.

В любом случае лучше не рисковать и нанимать машину с кузовом большей длинны чем габариты профильных изделий которые вы решили перевезти, так вы обезопасите водителя от штрафов, а себя от лишней нервотрепки при доставке строительных материалов.

Труба профильная пластиковая

Профильная пластиковая труба используется в безнапорных системах водоотведения: дренажной, ливневой, бытовой канализации. Гофротруба со структурированной стенкой создается экструзивным методом, стенки сплавляются при изготовлении, образуя монолит. За счет того, что наружный гофр волнистый, внутренняя часть гладкая, конструкция изделия облегчается. Сырьем для этих изделий служат комбинации полипропилена, полиэтилена. Существуют гофроизделия ПВХ, изготавливаемые по другой технологии.

В эту категорию часто относят спиральновитые трубы ПНД за внешнее сходство с предыдущим аналогом. Здесь используется технология навивания полиэтилена со сваркой витков. Спиральновитые трубы выдерживают высокое давление, поэтому, применяются не только в канализационных магистралях, но и в водопроводных.

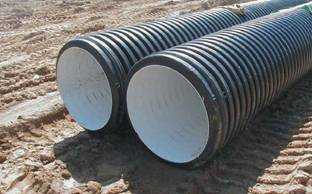

Профильная пластиковая труба ПНД

Существует четыре модификации профильной пластиковой трубы:

SN 16 – максимальная глубина залегания, использование под дорогами

SN8 – средние характеристики, возможна укладка под пешеходными путями

SN6 – средняя глубина залегания без экстремальных нагрузок

SN4 – минимальное заглубление, щадящий режим

В маркировке указана кольцевая жесткость в кН/м2, шероховатость всех изделий не превышает 0,1 мм. В магистраль трубы соединяются муфтами с укладкой в кольцо гофра уплотнительного кольца. Полиэтиленовые трубы предназначены для температурного режима 40˚С, полипропиленовые для 70˚С. кратковременно изделия выдерживают температуры, превышающие указанные в 1,5 раза. Во внутренних сетях эти модификации не используются.

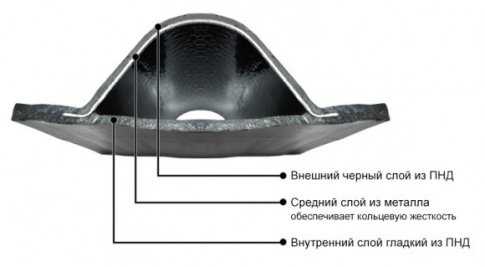

Профильная спиральновитая пластиковая труба

Спиральновитая труба бывает двух типов SN6, SN4, ее кольцевая жесткость недостаточна для большого заглубления, установки в проходных местах, под проезжей частью. Профильная пластиковая труба сварена из прямоугольных полос полиэтилена, выдерживает давление от заглубления в глину на 5 м, в песок, супесь 8 м, суглинок 6 м. Стандартные куски имеют длину 12 – 3 м, на заказ выпускаются изделия любой длины, технология позволяет выпускать эту продукцию километрами.

Спиральновитые трубы – лучшая альтернатива бетонным коммуникациям, вес каждого метра изделия в 14 раз меньше железобетона. Причем, горячие трубопроводы экономят 1/5 тепловой энергии носителя за счет воздуха в оболочке. Три крупнейших производителя Корсис, Политэк, Pragma используют круглый профиль при навивке, компании Вехолайт, Спиролайт применяют прямоугольный корд. Основными способами соединения являются:

резьбовой – изделия вкручиваются друг в друга без дополнительной герметизации, способ позволяет восстанавливать прогнувшиеся от давления грунта трубопроводы 2-х метрового диаметра

фланцевый – чаще применяется для подводных трубопроводов, высоких растягивающих усилиях, стыковке с магистралями из другого материала

муфтовый – конусные фитинги имеют резиновые уплотнительные манжеты

сваркой – для этой технологии используются экструдеры, проваривающие обе поверхности одновременно

При засыпке траншеи учитывается естественный прогиб конструкции, поэтому, вначале засыпают, трамбуют края для увеличения овальности по вертикали. Затем заваливают верх магистрали, чтобы сечение приобрело необходимую форму круга.

Профильная пластиковая труба ПВХ

Профильная пластиковая труба – это стандартный однослойный гофр, используемый в канализации (внутренние сифоны, наружные поля фильтрации, трубопроводы дренажа), для прокладки кабель-каналов, в системах вентиляции. Гофр ПВХ имеет малую жесткость, не выдерживает морозов, поэтому, дополнительно утепляется, используется внутри здания. Соединяются трубы компрессионными муфтами, фланцами, не предназначены для больших глубин заложения.

Сферы применения

Профильные трубы широко применяются для изготовления различных конструкций:

каркасов зданий, складов, легких производственных модулей, торговых киосков и павильонов, животноводческих ферм, строительных лесов, спортивных сооружений, детских и игровых площадок;
деталей промышленного и приборного оборудования в машиностроении, авиационной, судостроительной, атомной и других видах промышленности;
стеллажей, офисного оборудования и мебели;
ворот и металлических дверей, уличных сооружений – ограждений, заборов, остановок общественного транспорта, рекламных щитов, баннеров и т.д.

При выборе марки профильного проката нужно стремиться к оптимальному сочетанию его свойств, характеристик и стоимости применительно к условиям использования.

Бесшовные трубы холодной и горячей прокатки обладают наибольшей механической прочностью. Их основной недостаток – самая высокая стоимость.

Трубы, полученные холодной прокаткой, имеют ряд достоинств по сравнению с другими видами проката:

самая высокая точность размеров;
наибольшая линейность по длине;
наименьшая шероховатость поверхности;
высокая коррозионная устойчивость.

Тонкостенный прокат, полученный раскаткой готовых круглых труб, применяется в основном в мебельном производстве, оформлении офисов и в различных декоративных конструкциях, где ценится хороший внешний вид и не требуется большая прочность.

Пластиковые трубы, благодаря высоким изоляционным свойствам, используются в качестве кабельных каналов для прокладки электропроводки, коробов в вентиляционных системах, при производстве окон, мебели.

Самыми распространенными видами профилей являются трубы, изготовленные из стальной полосы сваркой с холодной прокаткой, они применяются во всех отраслях производства и строительства.

Достоинства – очень широкий ассортимент, долговечность, невысокая стоимость.

Ключевые особенности

Пластиковые трубные изделия квадратного сечения имеют как полюсы, так и минусы.

Среди преимуществ этой продукции следует выделить:

высокие показатели герметичности;
малошумность;
экологичность;
большой сроки использования;
стойкость к коррозийным процессам;
простым уходом;
стойкостью к воздействию окружающей среды.

Кроме того, транспортировка квадратных конструкций намного более удобная. В отличие от круглых аналогов их можно сложить более компактно. Если вы решите купить рассматриваемую продукцию, обязательно учтите ее недостатки. Они сильно ограничивают ее применение. К недостаткам трубных изделий квадратного сечения относится:

низкая стойкость к огню;
сложная установка, выполнить которую не легко без использования специального инструментария;
ограниченный модельный ряд для транспортировки горячих жидкостей;
необходимость ограничивать конструкции от длительного контакта с горячим воздухом.

Пластиковые профильные трубы квадратного сечения нужно применять исключительно по назначению. Неправильное использование изделий может привести к серьезным последствиям.

Монтаж

Пластиковые трубы можно соединять между собой, с трубами круглого сечения, с металлическими трубами. Для соединения однородных материалов используют фитинги и сварку. Так изготавливают мебельные, каркасные конструкции. Нюансы монтажа зависят от полимера и условий его эксплуатации.

Рекомендуем ознакомиться: Варианты и рекомендации по изготовлению изделий из профильных труб

Соединение труб профильного и круглого сечения осуществляют посредством специальных резиновых муфт и крепежных хомутов. Для монтажа ответвлений производители предлагают тройники, для соединения труб разного размера – специальные переходники.

Монтаж без учета теплового удлинения приводит к нарушению целостности конструкции, особенно в условиях ограниченного пространства.

Габариты конструкций

Ключевыми параметрами при подборе квадратных труб являются показатель сечения и толщина стенок. Причем у некоторых разновидностей продукции стены могут быть разными по показателю толщины. Именно по этой причины принято выделять внутреннее и внешнее сечение. Первый показатель является ключевым при проектировании трубопроводных систем.

Наиболее распространенными являются квадратные трубы следующих сечений:

10×10	20×20	30×30	45×45	80×80
15×15	22×22	35×35	50×50	100×100
16×16	25×25	40×40	60×60	120×120

Толщина стен изделий для каждых габаритов различаются. Причем у каждого производителя эти показатели могут быть разными. К примеру, для конструкции 20х20 стенки будут обладать толщиной 1.5 миллиметров. В то время, как для изделия 50х50 они составят четыре миллиметра.

Цветовая гамма пластиковых квадратных труб может быть самой разнообразной. Существуют изделия белого, серого, черного, красного, желтого и зеленого окраса. На рынке также есть продукция имеющая цвет, имитирующий древесину.

Рассмотренные конструкции продаются в отрезках от одного до пяти метров. Многие дистрибьюторы предлагают подрезанные изделия. Например, трубы длиной 3.5 или 1.5 метров. Чтобы соединить две конструкции нужно использовать специальные соединительные компоненты. Для закрытия трубы применяют заглушки, соответствующие ее сечению.

Типовые размеры и маркировка

Размеры труб определены ГОСТ 32931-2015:

Квадратные трубы выпускаются со стороной квадрата 10 – 500 мм, толщиной стенок 0,8 – 22 мм.
Прямоугольные – со сторонами в самых различных сочетаниях от 15х10 до 500х400 мм, стенки 1,0 – 22 мм.
Овальные – с шириной (А) и высотой (В) от 6х3 до 90х32 мм, стенки 0,5 – 2,5 мм.
Плоскоовальные – все то же самое, за исключением того, что толщина стенок составляет 0,8 – 2,5 мм.

Длина поставки зависит от способа изготовления:

горячей прокаткой без шва – от 3,0 до 12,5 м;
холодной прокаткой без шва и сварные с холодной прокаткой – от 1,5 до 12,0 м;
сварные из стальной полосы – от 3,0 до 18,0 м.

Маркировка наносится на поверхность изделий или на этикетку.

Пример маркировки: Труба ПП — 35х15х0,9х6000 — КП290 ГОСТ 32931-2015, где:

ПП – профильная прямоугольная;
35х15 – ширина и высота, мм;
0,9 – толщина стенки, мм;
6000 – длина, мм;
КП290 – класс прочности, который гарантирует предел текучести не менее 290 Н/мм².

В заключение можно сказать, что благодаря своим многочисленным достоинствам, профильный прокат находит все более широкое применение, заменяя традиционный строительный профильный ассортимент – уголки, швеллера, пруты.

Немаловажно и то, что его могут самостоятельно использовать люди, не обладающие строительной квалификацией, при сооружении дачных домов, оград и других бытовых сооружений личного пользования

Профильная труба из пластиков. Виды сечения и пластмасс

Коротко и понятно, охарактеризовать, что такое — профильная труба, можно следующими словами. Любое изделие, не круглого по своей форме, сечения. Это может быть:

квадрат,
ромб,
прямоугольник,
треугольник.

И даже изготовленные по специальному заказу, профильные трубы из пластика, с сечением в виде — звезды.

Различаются на:

жесткие,
гибкие.

Самыми распространенными и широко доступными являются трубы изготовленные из поливинилхлорида (ПВХ). К достоинствам данного материала и изделиям из него, относятся:

устойчив к агрессивному химическому и биологическому воздействию, ультрафиолету, хлорированию,
не подвержен коррозийному разрушению,
экологически безопасен.

Как недостатки, следует отметить:

чувствителен к сторонним механическим воздействиям (грубым),
боится излишне высоких температурных контактов (кипятка),
считаются шумными при прохождении по ним потоков жидкостей.

Назначение и применение профильных труб из пластика

Пластиковые профильные трубы используют:

В производстве мебели. Для изготовления каркасов, внутреннего наполнения корпусных изделий, для монтажа встроенных элементов.
В производстве современных окон. Здесь используют профиль из поливинилхлорида – этот материал наилучшим образом подходит по своим физико-химическим характеристикам.
В строительстве вентиляционных систем, воздуховодов. В этой сфере используют квадратные и прямоугольные пластиковые трубы больших размеров.
В сельском хозяйстве пластиковые профильные трубы используют для изготовления парников, теплиц, других каркасных сооружений, оросительных систем, автопоилок для животных и птиц. Здесь решающее значение имеет дешевизна и долговечность полимерной продукции.
Монтаж кабель-каналов — изоляция электропроводов, телекоммуникаций. В этой области лидирует продукция из поливинилхлорида, как пожаробезопасная, проявляющая диэлектрические свойства.

Наибольший спрос на квадратные профильные трубы в химической, нефтеперерабатывающей и пищевой промышленности.

Они широко используются:

в каркасном строительстве;
при изготовлении самостоятельных несущих конструкций;
в судостроении;
в строительстве промышленных сооружений;
в изготовлении лестниц, ограждений, элементов городской уличной инфраструктуры;
в строительстве шумозащитных сооружений.

Рекомендуем ознакомиться: Применение пластиковых труб для организации водосточных систем

Стеклопластиковые профильные трубы имеют большую жесткость, в сравнении с классическими полимерами, устойчивость к температурным экстремумам. Если классические профильные трубы из пластика прокладывают в основном внутри помещений, то профиль из композитного стекловолокна не имеет таких ограничений.

Виды сортамент размеры и сечения

Различают профильные пластиковые отводы по материалу изготовления.

Профили бывают:

Поливинилхлоридными (ПВХ, НПВХ, ХПВХ).
Полипропиленовыми (ПП).
Полиэтиленовыми.
Стеклопластиковыми, состоящими из двух пластов полипропилена и среднего слоя стекловолокна (PPR-FB-PPR).

При этом, каждый материал имеет разновидности по маркам. Так, среди полиэтиленовых изделий котируются ПЭ80 и ПЭ100.

В полипропиленовых видах существует своя классификация.

Например, PPH — самый простой из всего ассортимента полипропилена – используется для укладки вентиляционных систем. PPB, изготавливаемый из сополимера, применяют для установки напорных водопроводных труб, изготовления несущих ребер жесткости в пластиковых конструкциях.

Третий тип – PPR – содержит рандом сополимер, который придал полипропилену более высокую термоустойчивость. Этот вид применяют при укладке теплых полов. Высокопрочный полимер PPs применяют для отопительных сетей.

Типоразмеры и маркировка

Для подбора профильных отводов руководствуются размерами сторон и стенок профиля. Для разных сфер применения популярностью пользуются свои типоразмеры.

На всех пластиковых изделиях через каждый метр трубы должна обязательно наноситься маркировка.

Она содержит:

Название компании производителя.
Вид сырья, из которого изготовлено изделие (ПВХ, НПВХ, ПП, ПЭ и т.д.).
Класс продукта по значению давления, на которое рассчитана труба (обозначается буквами PN и его значениями 10,16,20,25).
Размеры сторон профиля и толщина стенки в миллиметрах. Например, 60×120, 2,0.
Дата изготовления.
Реквизиты нормативного документа, по требованиям которого произведена продукция (ТУ, ГОСТ).

Особенность пластиковых профилей из разных материалов

Качественные характеристики и зона использования полимерных изделий сильно зависит от их природы

При выборе профильной трубы материалу уделяют основное внимание

Профильные ПВХ трубы

Трубные изделия из поливинилхлорида пользуются особой популярностью у изготовителей современных окон и мебели, у электриков и кабельщиков, у специалистов по вентиляции.

ПВХ продукция отличается устойчивостью к атмосферным воздействиям и к высокой температуре. Материалы спокойно переносят повышение температуры до 100 градусов, не поддерживают горение и воспламеняются только при 640 градусах. Большим плюсом является их низкий коэффициент температурного расширения, что позволяет изготавливать устойчивые герметичные коммуникации. К недостаткам относят хрупкость при механическом воздействии.

Для монтажа используют специальные фитинги, холодную сварку. В промышленных масштабах осуществляют соединение встык на сварку.

Рекомендуем ознакомиться: Трубы полипропиленовые и их размеры: как параметры влияют на эксплуатацию системы

Полипропиленовые трубы

Трубы из полипропилена отличаются высоким коэффициентом расширения (увеличение в длину) при действии высокой температуры, хотя допустимый интервал для эксплуатации от -40 до +140. Основное отличительное качество этого материала – простой монтаж, который обеспечивает монолитность конструкции. Соединяют изделия из полипропилена термической диффузионной сваркой.

Используют профильные трубы для усиления конструкций из листового полимера, для изоляции металлических конструкций. В силу высокой экологичности и безопасности полипропилена основные области его использования это пищевая и фармакологическая промышленность.

Стекловолокно

Сравнительно новый вид полимерного материала, который быстро завоевывает позиции. Технология производства называется пултрузией. Схематично это выглядит так: стержень из стекловолокна окунают в емкость с полиэфирной смолой, после чего протягивают его через разогретую формовочную фильеру.

Полученный профиль имеет уникальные характеристики:

небольшой вес и прочность в разы превосходящую полипропилен;
материал не проводит электрический ток, не намагничивается;
пропускает радиоволны;
одинаково хорошо выдерживает минусовые и высокие температуры;
не имеет ограничений срока службы;
невосприимчив к атмосферным воздействиям, химикатам.

К недостаткам стеклопластика можно отнести его высокую теплопроводность.

ПВХ трубопровод для канализации и дренажных систем

Трубы ПВХ подходят для организации естественной транспортировки отработанной жидкости прямиком к очистительным сооружениям. Изделия подходят не только для бытовой канализации, но и для промышленных нужд.

Температура воды, что сливается по канализационному трубопроводу, не должна превышать 60 °С.

Для канализации применяются различные виды трубопровода. Основными разновидностями являются:

Серые раструбные жесткие трубы ПВХ для внутренней канализации;

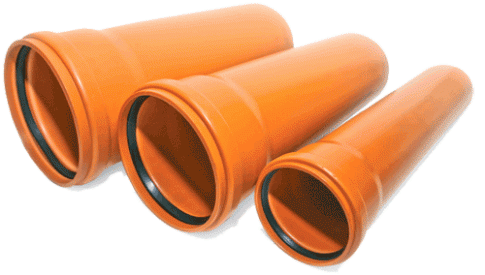

Оранжевый трубопровод для наружной канализации;
Раструбные гофротрубы оранжевого цвета.

Трубы из ПВХ для канализации

Для отведения лишней влаги с фундамента и участка используется дренажная труба. Для прокладки дренажной системы, применяется специальная гофрированная дренажная магистраль, обернутая в геотекстиль. Именно этот изоляционный материал обеспечивает защиту трубопровода от засорения и заиливания.

Перфорированный дренажный трубопровод бывает однослойным и двухслойным, с полной и частичной перфорацией. Также дренажная труба в зависимости от диаметра имеет следующие виды:

50 мм;
100 мм;
200 мм.

Как правило, раструбные гофрированные трубы внешне черные или желтые. На рисунках изображены черные гофротрубы с перфорацией, что различны по своему строению – однослойные и двухслойные.

Черные гофротрубы с перфорацией

Преимущества, которые предоставляет дренажная треба:

Компактность;
Легкость монтажа;
Низкая стоимость;
Стойкость к коррозии;
Стойкость к агрессивным средам;
Срок использования 50-70 лет.

Какие методы используют для расчета нагрузок

Для расчета нагрузки на профильную трубу пользуются:

таблицами;
математическими формулами;
специальным онлайн калькулятором.

Применяем таблицы

При применении первого метода нужно сопоставление физических характеристик трубы, которая будет применяться для сооружения системы, с табличными данными. Для этого берут значения величин из таблиц 1 или 2, в зависимости от типа профиля.

Таблица 1. Нагрузки для стояков квадратного сечения

Сечение, мм	Максимально возможная масса, кг
Длина пролета, м
1	2	4	6
40х40х2	709	173	35	5
50х50х2	1165	286	61	14
60х60х3	2393	589	129	35
80х80х3	4492	1110	252	82
100х100х4	9217	2283	529	185
140х140х4	19062	4736	1125	429

Таблица 2. Нагрузки для стояков прямоугольного сечения
(для вычислений используют длинную сторону)

Сечение, мм	Максимально возможная масса, кг
Длина пролета, м
1	3	4	6
50х25х2	684	69	34	6
60х40х3	1255	130	66	17
80х40х3	2672	281	146	43
80х60х3	3583	380	199	62
100х50х4	5489	585	309	101
120х80х3	7854	846	455	164

Эти таблицы имеют данные о максимально допустимых массах. При таком воздействии на профиль труба не разрушится, а лишь согнется.

В связи с этим, на практике выбирается деталь прямоугольного или квадратного сечения, запас прочности которой был бы большим от минимального хотя бы в 2 раза.

Преимущества табличного метода

Табличный метод отличается высокой точностью. Для его применения нужно обладать информацией о видах опор, способах фиксации на них профилей, типах нагрузок.
Кроме этого, для полных расчетов нагрузок необходимо иметь данные о:

моментах инерции профильной прямоугольной или квадратной трубы, значение которых можно взять из таблиц, начиная от сечений 15х15х1 5 и оканчивая 100х100х4 и выше;
длине пролетов;
величине тяжести на каждый стояк;
коэффициентах модулей упругости (взять из СНиП).

Масса 1 м.п. профиля 15х15х1,5 составляет 0,606 кг. Исходя из этого, можно провести соответствующие вычисления.

После этого переходим к специальным формулам, то есть, к математическому методу. В соотношениях показано, как связаны между собой данные физические величины, как найти неизвестную величину, имея 2 или больше известных параметра и пр.

А может лучше калькулятором?

Быстрее всего можно провести расчеты с применением калькулятора. Особенность такой программы состоит в том, что необходимо ввести нужные параметры, характеристики изделий, линейные размеры, иные свойства будущей конструкции. В конце онлайн калькулятор выдаст расчет нагрузки профильной трубы для заданных параметров.

Важно! Для расчета нагрузок нужно пользоваться специальными онлайн калькуляторами, которые размещены на сайтах надежных компаний. Важно! Лучше всего воспользоваться услугами лиц, которые знакомы с ГОСТами, разбираются в строительстве, сопромате, имеющие опыт работы с аналогичными программами

Что в первую очередь рассчитывают при помощи формул

Вычисляют многие параметры.

Чаще других ищут:

Допустимый уровень напряжения при изгибах. Используется формула
Р= M/W,
где Р – возможное напряжение при изгибе,
М – значение изгибающего момента силы,
W – механическое сопротивление.
Требуемое сечение стояка:
F = N/R,
где F – необходимая площадь сечения (см²),
N – действующая масса (кг),
R – значение сопротивления металла при деформациях, соответственно пределу текучести (кг/см²).

Значения физических величин можно отыскать в специальных таблицах.
