Как перенести газовую трубу на кухне: нормы переноса, расположение, как поменять трубу

Новые правила подключения газа к частному дому: порядок действий и стоимость

Газовые котлы могут быть размещены только в подвальном или цокольном этаже с возможностью размещения не более двух котлов или ёмкостных водонагревателей.
Допустимо в помещении для размещения котлов устанавливать стеклопакеты при условии применения конструктивных особенностей, позволяющих легко их выбить.
Обязательно оснащение жилого строения приборами контроля давления и температуры в газовой системе и счетчиками учета расхода газа.
Газовое оборудование должно быть произведено на предприятии, имеющем специальный сертификат, позволяющий его выпускать, с приложением подтверждающих документов к оборудованию.
Шланги присоединения газового оборудования должны быть герметичными, выполнены из материала, позволяющего подавать его в дом безопасно и длиной не более 1,5 метров.
Расположение плиты должно быть таким, чтобы до противоположной стены оставалось не менее 1 метра.
Плита должна быть оснащена системой контроля подачи газа «Газ-контроль» и между краном и шлангом нужно установить диэлектрическую муфту от блуждающего тока, а так же соответствовать ГОСТ 33998.
Если газовая плита установлена под навесом, то для горелок требуется защита от задувания ветром.
Требования к кухне следующие:

высота потолков не менее 2,2 метров,
объем: не менее 8 куб.метров для 2-комфорочной плиты, не менее 12 куб.метров для 3-комфорочной и не менее 15 куб.метров для 4-конфорочной,
обязательно наличие окна, позволяющего проветривать помещение, вытяжного вентиляционного канала и зазора под дверью.

Отметим, что в Ленинградской области, например, властями принято решение выделить региональную льготу по газификации частных домов в размере 110 тысяч рублей по тем категориям, которые перечислены выше. Остальному населению — 70 тысяч рублей.

Перенести газовую трубу — Порядок действий

Нам нужно понять задачу, для этого необходимо понимать — как сейчас проходит газопровод, и что Вы хотите получить в итоге;

Если в разговоре по телефону объяснить сложно — отправить обзорные фотографии ситуации нам;

Если отправить фотографию нет возможности — наш специалист приедет на объект для просмотра;

Если объем работ согласован — мы сможем выбрать время и принять заявку.

При обращении в нашу компанию Вы получите:

Бесплатную консультацию, помощь при выборе места расположения трубы и крана;

Прозрачные цены, без доплат, надбавок на месте;

Понимание действующих требований и правил на предмет нарушений;

Кротчайшие сроки, с момента звонка до выполнения до 48 часов;

Наши специалисты произведут работы на самом высоком уровне качества и безопасности!

Совет: переносить трубы в квартире лучше до завершения ремонта, пока нет отделки!

Зачастую в голову не приходит сразу мысль, как лучше расположить газовые трубы, потому что в данном вопросе нет опыта.

За многолетний опыт работ мы подготовили для Вас несколько мудрых советов:

На каждый газовый прибор нужен отдельный газовый кран.
Для независимой духовки и варочной панели необходимы отдельные ответвления на сварке.
Убрать кран под столешницу.
Не нравится вид кухни, когда по фартуку проходит труба с краном и шланг? Можно перенести ответвление с краном под столешницу, на разрешенную правилами высоту

Обратите внимание что газопровод не должен быть расположен в зоне мойки, а так же в ящиках, занятых техникой! Нужно предусмотреть доступ к газопроводу для пользования, проверки и обслуживания. Располагать кран советуем в свободном ящике шириной минимум 40 см.
Не замуровывайте газовые трубы! К нам обращаются клиенты, которые когда-то давно это сделали, и теперь просят вывести трубы наружу, чтобы спать спокойно.

Возможные причины переноса газовых труб

Помните, замена газовых труб относится к разряду работ с повышенной опасностью, поэтому выполнять перемещение элементов газопровода можно только в случае крайней необходимости.

Изменение внутридомовой разводки чаще всего необходимо в следующих случаях:

Выполнение ремонтных работ в помещении с потребителями газа.
Покупка новой бытовой техники, габариты которой требуют изменения направления прокладки газовых коммуникаций.
Перемещение колонки ил газовой плиты в комнате с целью улучшения эргономики помещения.

В помещениях такой перенос газопровода осуществляется достаточно быстро, несколько больший объем работ придется выполнить при перемещении линии, проложенной на придомовой территории.

Перенос газовой трубы

На улице газовый трубопровод может быть проложен на опорах или в земле, чаще всего необходим именно поверхностных магистралей, причины могут быть различными:

Ограничение проезда на территорию подворья ранее смонтированными коммуникациями.
Невозможность возведения новой постройки, из-за близкорасположенной магистрали.
Неустойчивость грунта под опорами для газовых труб, способная привести к разрушению или нарушению герметичности линии.

Какая бы не была причина, даже если просто в неудобном для вас месте по участку проходит газовая труба, работы по перемещению можно выполнять только после согласования с газовой коммунальной службой и сбором пакета документов.

Требования к исполнителю и заказчику

Обрезку газовой трубы проводят специалисты газового хозяйства Газовый трубопровод, в том числе его фрагменты в квартире, является собственностью управляющей компании. Исходя из этого, вносить любые изменения, отрезать фрагменты, укорачивать и удлинять трубы имеет право только фактический владелец. Полномочия хозяев или арендаторов недвижимости ограничиваются только написанием ходатайства и проведением мелких подготовительных работ без вмешательства в систему.

Чтобы иметь право на укорачивание трубы, заказчик должен соответствовать таким требованиям:

иметь свидетельство о праве собственности на квартиру;
быть арендатором при условии наличия договора, в котором прописана возможность внесения изменений в коммуникации;
не иметь задолженности за коммунальные услуги.

Все это должно быть подтверждено документально.

Во избежание аварий работы должен проводить сертифицированный специалист, имеющий допуск

К исполнителю предъявляются более жесткие требования:

лицензия на проведение манипуляций с газовым хозяйством;
профильное образование, подтвержденное свидетельством, дипломом или сертификатом;
документальное оформление вмешательства в систему и выполненных изменений;
использование контрольно-измерительного оборудования;
наличие производственных инструкций по газоопасным работам;
трудовая книжка и официальное трудоустройство.

Общие требования и нормативы

Чтобы процесс согласования прошел гладко, лучше заранее ознакомиться с основными положениями устройства газовой системы в жилых помещениях. В качестве шпаргалки можно использовать нормативный документ – СНиП 2.04.08-87* (актуальная версия).

В помещении обязательно должна быть налажена естественная приточно-вытяжная вентиляция, то есть должно присутствовать окно с открывающимися форточками/фрамугами и вентиляционный канал с хорошей тягой

Если стены и потолок состоят из легковоспламеняющихся материалов (древесины), их необходимо оштукатурить или облицевать металлическими листами.

Газовые трубы служат для транспортировки топлива к потребителям – плитам, духовым шкафам, колонкам, поэтому расположение оборудования важно не менее разводки труб. Галерея изображений

Галерея изображений

Фото из

Высота потолков в помещении, где установлена газовая плита, не должна быть менее 2 м 20 см. Если это мансарда или пристройка с наклонным потолком, выбирают место, подходящее по нормативным параметрам

Расстояние от плиты до объектов, расположенных через проход (например, до стола), должно быть не менее 1 метра. Это способствует свободному передвижению по кухне

Элемент запорной арматуры – кран для отключения подачи газа – должен находиться на расстоянии от 0,2 м от плиты (возможна установка на трубу, спрятанную под столешницей, на высоте 0,75-0,80 м)

Помещение, в котором установлена газовая плита или колонка, обязательно должно отделяться от соседней комнаты/коридора дверью. Оставлять проем в жилую комнату открытым запрещено

Газовую плиту необходимо отодвинуть от стены, покрытой негорючим материалом, минимум на 0,07 м. Если оборудование установлено в углу, правило касается обеих стен

Для соединения газовой трубы и бытового прибора допускается использование гибких шлангов (резинотканевых рукавов, сильфонных шлангов)

Для соединения потребителя (духового шкафа, плиты) и газопровода применяют штуцер. Подводку осуществляют на высоте его расположения

Трубы для внутренней разводки должны быть изготовлены по ГОСТ 380-88 (для изделий обыкновенного качества) или ГОСТ 1050-88 (для изделий из качественной стали)

Нормированная высота потолков на кухне

Размеры прохода у газовой плиты

Расстояние от плиты до крана

Изолирование помещения с газовым оборудованием

Расстояние от плиты до стен

Способ подключения газового оборудования

Высота подключения трубы к плите

Качество труб для подсоединения оборудования

Также необходимо знать, что запорный кран с трубы срезать нельзя. Это обязательный элемент газовой системы. Мало того, при изменении места расположения и замене газового крана, необходимо проследить, чтобы он находился в прямой доступности.

Если он размещен под столешницей, то доступ должен осуществляться через дверку шкафа (без задней стенки) или через открывающийся фрагмент столешницы.

Инструкция по переносу труб в кухне и общие правила проведения работ

Если вы решили убрать газовую трубу или перенести ее с одного места на другое, необходимо придерживаться определенной инструкции.

Подготовительный этап работ

Перед выполнением ремонтных работ необходимо позаботиться о следующем:

нужно связаться с мастерами и выяснить у них, какие расходные материалы необходимы для ремонта;
участок кухни, где будут проводиться ремонтные работы, необходимо освободить от мебели и любых других предметов интерьера;
оставшуюся в помещении мебель и другие ценные предметы, которые невозможно вынести, нужно покрыть брезентом или мешковиной;
подача газа к приборам прекращается при помощи вентиля.

Технология выполнения основных ремонтных работ

Чтобы осуществить перенос трубы в нужное место, необходимо придерживаться следующей инструкции:

После перекрытия газа на стояке осуществляют продув трубопровода для удаления мусора и пыли.
Лишние элементы обрезаются согласно существующему плану.
Образовавшееся отверстие закрывается специальной заглушкой.
На другом участке трубопровода проделывается отверстие, которое в дальнейшем будет использоваться для присоединения нового элемента.
Новый трубопровод приваривается к образовавшемуся отверстию.
Осуществляется монтаж других элементов газовой системы, если это предусмотрено проектной документацией.
Устанавливается кран для перекрытия трубопровода.
Для уплотнения места образовавшегося соединения используется пакля.
Осуществляется присоединение плитки или другого потребителя газа.
Проверяется качество проведенных работ, надежность созданных соединений и отсутствие протечек.
Большинство компаний, осуществляющих ремонт газовой системы, предоставляют акт выполненных работ.

Правила проведения монтажных работ

Чтобы эффективно эксплуатировать газовые трубы, необходимо придерживаться следующих правил во время проведения очередного ремонта:

перед началом ремонтных работ обязательно необходимо перекрывать газ по всему стояку. Любые манипуляции под давлением запрещены;
разводка газовых трубопроводов должна осуществляться в большинстве случаев при помощи сварки;
разборные соединения разрешаются только на участках установки запорной арматуры, счетчиков или потребителей газа;
к любым разборным соединениям должен оставаться беспрепятственный доступ для проведения ремонта или осмотра;
газопровод должен устанавливаться на открытых участках стен;
если в доме присутствует несколько потребителей газа, запорную арматуру ставят перед каждым из них;
в местах, где активно перемещаются люди, трубопровод должен находиться на высоте 2,2 м от пола или больше;
при установке гибких труб их длина не должна превышать 3 м;
места соединения труб должны быть жесткими и надежными, поскольку это самое уязвимое место всей системы;
при пересечении трубопроводами стен их необходимо укладывать в специально обустроенные футляры;
стальные трубы, по которым проходит газ, необходимо окрашивать с целью защиты от коррозии.

Если придерживаться указанных правил и привлекать к работам только специалистов, перенос трубопроводов произойдет без проблем, а созданная система будет функционировать без сбоев.

Выбор инструмента для обрезки

Для обрезки газовых труб часто используют ножовки и труборезы. Реже в ход идет болгарка. Довольно часто работники газовой службы применяют электро- или газосварку. По мнению специалистов, каждый инструмент имеет свои преимущества и недостатки.

Рассмотрим их повнимательней:

ножовка по металлу. Дает возможность сделать аккуратный разрез без копоти и других следов обработки. Весомый недостаток – трудоемкость, длительность работы;
труборез. Его применение обеспечивает перпендикулярность разреза, получение ровного торца и отсутствие опилок из металла. Минус – объем инструмента, зачастую превышающий расстояние между стеной и трубой;
болгарка. Преимущество – высокая скорость резки. Недостаток – образование искр, из-за которых требуется дополнительная защита поверхностей в зоне проведения работ;
газосварка и электросварка. При грамотной подготовке, включающей тщательную очистку металла от краски, грязи и ржавчины, инструмент обеспечивает высококачественный срез. Но стоит помнить, что способ является пожароопасным.

Опытный специалист еще при первом осмотре определит целесообразность применения того или иного оборудования. Выбор инструмента зависит от умений мастера, наличия оборудования, расположения труб относительно стены, а также от материала стен и перекрытий.

Даже самый компактный труборез может оказаться бесполезным, если труба проложена почти вплотную к стене. Единственный выход в этом случае – попробовать отогнуть ее на небольшое расстояние или применить другой инструмент

В деревянных домах требуется особая защита стен и потолков при использовании болгарки или газосварки. Летящие искры и высокая температура металла могут стать причиной пожара.

Поэтому перед работой необходимо закрыть все деревянные поверхности металлическими листами.

Штраф за перенос газовой трубы в квартире

Нередко происходит ситуация, когда возникает необходимость переместить газовый прибор в другое место. В результате требуется выполнить перенос трубы для газа в квартире. К подобной работе следует подходить со всей ответственностью и ею должны заниматься профессионалы, владеющие соответствующими навыками и знаниями.

Подобная услуга специалистов стоит недешево, но неправильные действия способны привести к весьма печальным последствиям.

Нужно сразу отметить, что перенос газовых труб в квартире состоит из двух больших и важных этапов:

согласование перемещения газового оборудования в специальных службах;
выполнение работ по перемещению газоснабжающей линии.

Инструкция о переносе газопровода

Для профессионалов выполнение переноса газового оборудования не является сверхсложной задачей, его осуществляют в следующей последовательности:

Пользуясь газовым краном, перекрывают подачу газа в помещение.
Затем газопровод продувают, чтобы удалить из него остатки газов.
В месте, где имеется соединение с газопроводом, отрезают ненужный отрезок трубы и получившееся отверстие заваривают (прочитайте: «Как можно обрезать газовую трубу – правила и рекомендации»).
В определенном месте сверлят отверстие и к газопроводу приваривают отвод, представляющий собой металлическую трубку и кран.
Потом монтируют отводку к газовому прибору путем нанесения резьбовых соединений.
Перед началом использования оборудования смонтированный газовый кран и трубу, имеющую сварные соединения, обязательно проверяют на отсутствие утечек.

Для подключения бытовых газовых агрегатов используют гибкий сильфонный шланг длиной не больше двух метров. Прежде, чем перенести газовую трубу в квартире, желательно подумать над тем, что возможно такой протяженности шланга будет достаточно и данное перемещение не потребуется.

Чтобы работать с газовыми трубопроводами, специалистам необходимо иметь допуск, они не реже раза в год проходят переаттестацию с целью подтверждения своей квалификации.

Подготовка к переносу труб

Прежде, чем приступить к переносу газовой трубы владельцу недвижимости следует обратиться в газоснабжающую организацию, по месту своего жительства с заявлением относительно желания внести изменения в систему газоснабжения квартиры. По указанному адресу придет технический специалист, чтобы произвести осмотр на предмет наличия условий для перемещения газового оборудования.

Если это возможно, представитель организации произведет нужные расчеты и составит смету расходов. Возможно, что возникнет необходимость в составлении нового техплана помещения, где проходит газовая труба, в котором перенос будет учтен. После внесения предоплаты за услуги, газовщики назначат день проведения работ.

Владельцу помещения необходимо убедиться в наличии сертификации у газовой компании — потребовать у ее сотрудников соответствующую документацию, которая должна предоставляться клиентам по их требованию.

Когда прибудут специалисты, чтобы перенести газовую трубу, следует проверить наличие у них удостоверений, которые подтвердят их квалификацию. Только тогда мастеров можно допускать в квартиру. После завершения процесса переноса газовики должны составить акт о проделанной работе и сделать в газовом паспорте соответствующую запись.

Положения СНиП об обустройстве газопроводов в квартире

Согласно положениям, прописанным в СНиПе, расстояние между газопроводом, проложенным открыто в помещении или в полу, и инженерными коммуникациями другого назначения (канализационными, отопительными, водопроводными системами) должно позволять производить осмотр и ремонт газового оборудования и соответствующей арматуры.

При этом нельзя допускать, чтобы газопроводы пересекали вентиляционные решетки, проемы окон и дверей.

Между газовой трубой, проложенной в стене, и средствами проводной связи и вещания минимальный промежуток определяют с учетом техники безопасности, которая предусмотрена правилами относительно проведения работ с кабельными линиями.

Минимальное расстояние и допустимость пересечения между газопроводом и электрической проводкой, находящейся внутри помещений, определяют на основании ПУЭ.

Прокладка газопровода производится в жилых строениях на высоте минимум 2,2 метра от уровня напольного покрытия до низа трубы, а при наличии на ней утепления – до низа изоляционного материала.

Процедура переноса труб на участке

Можно ли перенести трубы газоснабжения на участке самостоятельно? Работа по перепланировке газовой системы своими силами или квалифицированными специалистами проводится в следующем порядке:

разработка и согласование проекта в соответствии с действующими требованиями безопасности;
приобретение материалов и подготовка комплекта инструментов, необходимого для выполнения работы;
непосредственный перенос;
проверка качества выполненных работ и ввод системы в эксплуатацию.

Получение согласования

Первая стадия перепланировки газовой системы – это разработка проекта и согласование документа.

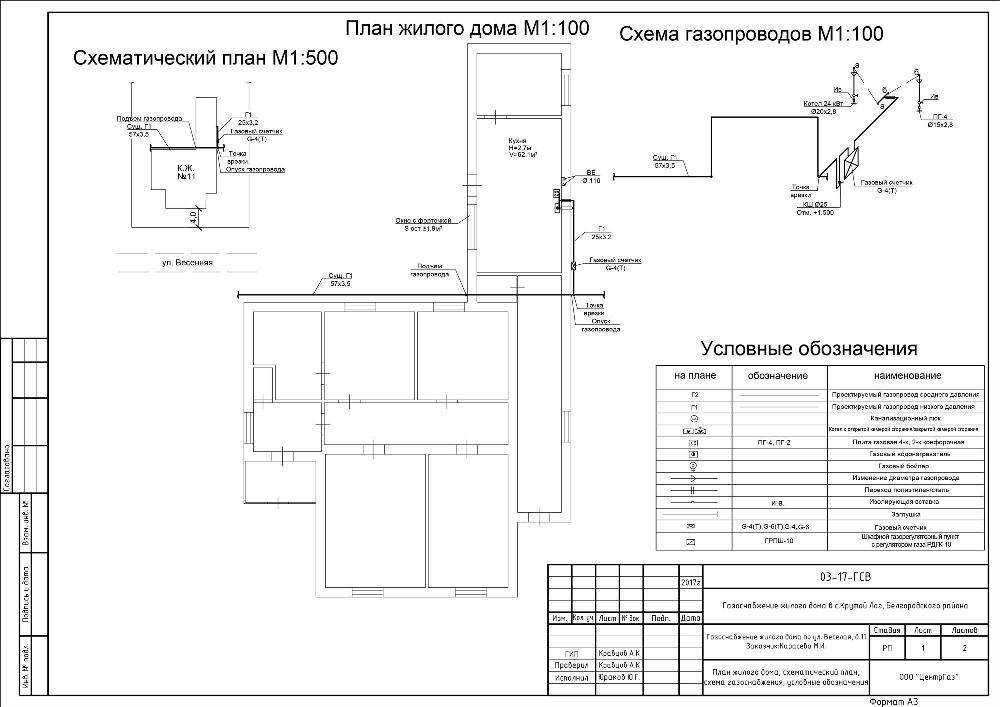

Схема расположения газопровода на участке

Куда обращаться? Проект будущей системы газоснабжения частного дома можно разработать:

самостоятельно с учетом всех норм безопасности;
в любой специализированной организации;
в региональном отделении газоснабжающей компании.

Стоимость услуг специалистов будет определяться на основании:

тарифов выбранной компании;
региона;
сложности проекта;
перечня дополнительных услуг (разработка сметной документации, согласование документа, проведение переноса на местности и так далее).

Для согласования разработанного проекта необходимо обратиться в газовую службу региона и подать письменное заявление, к которому приложить:

копии правоустанавливающих документов на дом и садовый участок;
технический паспорт на дом;
топографический снимок участка с указанием расположения строений и коммуникационных систем (водоснабжение, канализация и так далее);
копию гражданского паспорта;
проект переноса;
согласие соседей, если проектной документацией предполагается перенос системы с изменением на соседнем участке;
документы, подтверждающие соответствие устанавливаемого оборудования нормам безопасности (паспорта, сертификаты и так далее).

Подготовка

Для выполнения работ по переносу потребуются:

болгарка;
сварочный аппарат;
разводной ключ;
лопата, щебень, изоляционный материал, если прокладка трубопровода предполагается в земле;
поддерживающие устройства при прокладке надземной магистрали;
трубы и соединительные фитинги;
запорная арматура, счетчики и иные устройства, предусмотренные проектом;
материалы для изоляции резьбовых соединений;
гибкие шланги для подключения газовой плиты и иного оборудования;
газовое оборудование.

Перепланировка системы газоснабжения

Процесс переноса выполняется в следующем порядке:

отключение газоснабжения;

Отключить отдельную магистраль от центральной системы могут только сотрудники облуживающей организации. Заявка на отключение подается предварительно.

демонтаж труб, не предусмотренных составленным проектом. Как правило, прокладка наружных систем газоснабжения проводится стальными трубами, для демонтажа которых требуется болгарка;

Снятие ненужных труб

продувка труб (освобождение от скопившегося газа). Работа выполняется с целью повышения безопасности на участке;
установка и крепление новых труб и предусмотренной проектом запорно-регулирующей арматуры;

Проведение новой системы газоснабжения

Для соединения металлических труб между собой рекомендуется использовать метод сварки, отличающийся максимальным уровнем надежности и герметичности. Установка арматуры может быть произведена резьбовым методом с обязательным применением герметизирующих материалов.

подключение оборудования.

Проверка и ввод

После проведения всех работ необходимо проверить герметичность системы и провести пробный запуск.

Проверка герметичности выполняется при помощи обычного мыльного раствора и губки (кисточки), который необходимо нанести на места соединений труб и крепления арматуры. При этом:

если при нанесении состава на поверхности образовались мыльные пузыри, то в данном месте происходит утечка, то есть система не герметична;

Признак плохой герметичности соединения

отсутствие пузырей указывает на полную герметичность газоснабжающей системы.

Как производится монтаж газовых труб на фасаде строения, смотрите на видео.

Пробный запуск позволяет определить, выдерживает ли система заявленное давление.

Только после проведения всех проверок можно закапывать трубы (при прокладке подземного трубопровода) и составлять акт выполненных работ, необходимый для ввода газопровода в эксплуатацию, который осуществляется региональной газовой службой.

Советы от специалистов

Длина гибких шлангов так, чтобы они естественно провисали и позволяли при необходимости сдвинуть газовое оборудование. При этом они не свисают до пола, не натянуты, не пересекаются с другими коммуникациями.
При необходимости поворота трубы, ее обрезают и ставят стационарную заглушку. Далее в трубе высверливается отверстие, а в него приваривается новый участок.
Заменяя газовую плиту, учитываются нормативы многоэтажных домов по внутреннему объему помещения: для 2-х конфорочной — 8 м3, 3-х конфорочной — 12 м3, 4-х — 15 м3. В квартирах студиях без выделенной комнаты под кухню эти показатели увеличиваются в 2 раза. Поэтому, просто поменять одну плиту на другую нельзя: этот вопрос требует согласования и утверждения в соответствующих инстанциях.
Если газовые трубы прокладываются через стены, их необходимо заключить в футляр. Между газопроводом и футляром специальной изоляцией заделывается все пространство.
Газовые трубы можно изгибать с учетом того, что радиус закругления не менее 2,5 диаметров трубы.

Правильное подключение труб С учетом повышенной опасности осуществления внутри дома любых работ с системой газоснабжения, решение этого вопроса необходимо предоставляется специалистам. Они выполнят заказ с учетом всех нормативных требований.
