Какой шаровой кран лучше

Конструкция водного вентиля

Все вентили изготавливаются двух типов: клапанные и шаровые. Клапанные устройства представляют собой конструкцию всем привычного запорного механизма, которые находятся в каждой ванной и устанавливаются для перекрытия воды.

Данные механизмы довольно удобны, они могут проводить даже воду с повышенным содержанием хлора, а ремонт их состоит лишь в замене уплотнителей.

Изготавливаются эти вентили из латуни, они довольно прочные и легкие, имеют небольшие размеры, потому при монтаже почти не требуют наличия свободной площади.

Стальные устройства, в отличие от латунных, различаются внешним видом, вместо ручки у них находится удобное колесо, проворачивая которое можно отрегулировать давление или прекращать напор воды.

Эти механизмы также отличаются от латунных, чугунных и бронзовых условным давлением и диапазоном рабочих температур.

Стальные вентили используются в разных условиях, они довольно долговечные, надежные и прочные. Изготавливают их из нержавеющей нелегированной или легированной стали, имеют фланцевую конструкцию.

При установке в трубопровод приваривают входной и выходной патрубки, это обеспечивает полное отсутствие протечек.

Особенность стальных вентилей такая:

• возможность эксплуатации в любом положении;
• простое устройство конструкции, что значительно облегчает ремонт;
• возможность работы при повышенных температурах и давлении.

Водопроводный вентиль из нержавеющей стали устанавливается на водопроводах, в которых нужны антикоррозийные качества, как правило, это водопроводы больших производственных помещений, где рабочие характеристики очень агрессивные.

Диаметр водопроводов, на которых устанавливаются эти механизмы, как правило, составляет 100–300 миллиметров, температура воды может быть до 4500 градусов, а давление – до 2.5 килограммов на 1 см. квадратный.

Этот механизм идет в комплекте со специальным седлом, запорный элемент имеет хвостовик и ходовую втулку, непосредственно запорный механизм надет на шпиндель, который можно крутить вручную или с помощью электрического и гидравлического приводов.

Само устройство может быть разным:

• прямоточное при невозможности делать давление меньше;
• угловое для фиксации двух перпендикулярных участков;
• проходное для ровных участков;
• смесительное для получения необходимой температуры, разжижения основной среды, концентрации, поддержки качества и так далее.

Эти водопроводные вентили имеют малый вес и размеры, уплотнители могут устанавливаться в любом положении, они легко крепятся, имеют великолепную защиту от протечек.

Эти устройства, которые имеют довольно большою массу, тем не менее обладают следующими явными преимуществами:

• установка отличается предельной легкостью – нужно лишь иметь самые простые инструменты;
• они довольно надежны, выдерживают повышенное давление воды, устойчивы к деформациям;
• невысокая стоимость;
• продолжительное время службы, довольно простое обслуживание, вероятность выхода из строя сведена к минимуму.

Советы по выбору

Не имеет смысла приобретать домой стальные или чугунные изделия – ржавчина рано или поздно испортит внешний вид изделия. Титан – дорого.

Плюсы и минусы имеются у изделий из любых материалов, но традиционная рекомендация – поставить на ввод латунный фитинг вполне обоснована – надежное, не ржавеющее изделие прослужит Вам много лет верой и правдой.

На внутридомовые сети ставьте, что считаете нужным, лишь бы материал крана сочетался с материалом труб.

Запорная арматура для дома продается на любом рынке и в любом магазине. Не стоит зацикливаться на импортном производителе – наша отечественная не хуже. Не забудьте про чек – в случае чего можно поменять.

При выборе латунных изделий можно ориентироваться на вес – у нее большая плотность – 8,5 – 9,7 г/см³ (почти как у стали).

Для ввода следует выбирать конструкцию с толстыми стенками и консольной рукояткой (длинной).

Пластиковые фитинги лучше покупать в строительном супермаркете с чеком и сертификатом.

Пластиковые краны

Для перекрытия или ограничения потока в пластиковом трубопроводе используются пластиковые вентили (краны), которые, из-за их строения, принято называть шаровыми.

Дело в том, что сам запорный механизм пластикового крана имеет форму шара со сквозным отверстием, который вращается внутри полой сферы на 90 ºC .

В кранах малого диаметра (до 150 мм) запорный механизм приводится в действие с помощью рычага, в устройствах с большим диаметром используют электро– пневмо- или гидропривод.

Применение пластиковых кранов при монтаже водопроводных систем

Корпус кранов, которые можно поставить на трубу ПВХ или ПНД выполняется из того же вида пластика, что и другие элементы трубопровода и монтируется таким же способом.

Плюсы и минусы пластиковых кранов

Шаровые пластиковые вентили значительно отличаются от своих аналогов, выполненных из других материалов, и имеют множество преимуществ перед ними. Однако имеют и свои недостатки.

Из достоинств это:

• долговечность. Срок службы таких кранов составляет 25 и более лет. Зависит данный параметр, в первую очередь, от условий эксплуатации;
• надежность, обусловленная простотой конструкции;
• доступность, которая обеспечивается низкой себестоимостью материала;
• небольшой вес изделия. Этот параметр значительно упрощает процесс транспортировки и монтажа, делает возможным проведение монтажных работ своими руками без помощников и дополнительного оборудования;
• высокий уровень герметичности;
• пластиковые изделия ПВХ и ПНД не подвержены коррозии, грибкам, оседанию осадка;

Пластиковые краны просты в конструкции, не подвержены коррозии и имеют небольшой вес

• устойчивость к химически активным веществам, к примеру, к кислотным и щелочным соединениям, которые используют для прочистки водопроводов и канализаций;
• шаровые пластиковые вентили всегда изготавливаются в полнопроходных вариантах (диаметр отверстия в шаре соответствует внутреннему диаметру трубы), благодаря чему в них нет места для скопления мусора;
• во время эксплуатации изделие не нуждается в профилактиках и техобслуживании;
• экологичность. Трубы и краны ПВХ и ПНД могут использоваться для питьевой, как холодной, так и горячей воды;

• пластиковые вентили рекомендуют использовать лишь для полного перекрытия или открытия потока жидкости. При эксплуатации с целью регулировки напора срок службы изделия значительно сокращается;
• пластиковые фитинги рассчитаны на меньшее давление и температуру, чем металлические. При чем ПВХ более устойчивы к этим параметрам, чем ПНД.

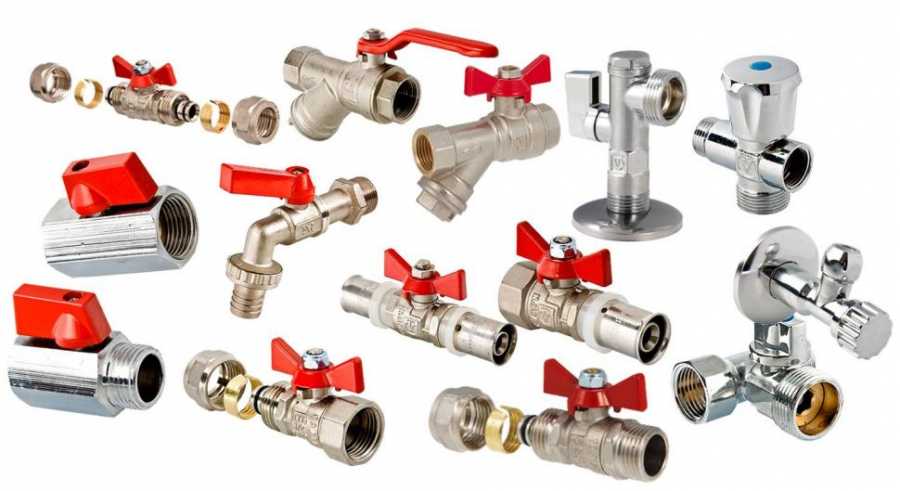

Виды водопроводных шаровых кранов

Производители предлагают большое разнообразие запорных, регулирующих и смесительных кранов.

По конфигурации корпуса запорные изделия делят на:

• прямые;
• угловые;
• тройники.

Прямые являются самыми популярными в домашнем использовании. Угловые устанавливают в местах, где следует изменить направление потока и предусмотреть его регулирование. Такая надобность в водопроводных коммуникациях возникает при подключении посудомоечной или стиральной машины. В отопительных системах при подключении радиатора к входной трубе. Тройники устанавливают в месте, где требуется отсечь один из потоков или перенаправить поток.

По типу корпуса различают:

• с цельным корпусом – их нельзя починить в случае поломки;
• с разборным корпусом – ремонтируемые.

Для домашнего водопровода, если только хозяин не профессиональный сантехник, приобретают цельные краны. Они дешевле. В случае поломки их меняют.

Рекомендуем ознакомиться: Водорозетка для труб из полипропилена и ее использование в водопроводных системах

Изделия с подвижным шаром ограничены диаметром в 20 мм. Шар в запорном механизме имеет возможность свободно двигаться. Это обеспечивает дополнительную герметизацию, поскольку шар прижимает к прокладочному материалу сам поток.

По проходимости шаровые краны делят на:

• Полнопроходные – пропускная способность соответствует трубопроводу.
• Редуцированные – пропускная способность уменьшена за счет меньшего диаметра отверстия в запорном механизме. Такие краны ставят на отопительные коммуникации под давлением, для смягчения гидроудара.

По способу соединения с трубой различают:

• Резьбовые. Резьба может быть с обеих сторон одинаковой (наружной, внутренней). Или разной, когда с одной стороны наружная, а с другой внутренняя.
• Комбинированные – с одной стороны резьба (любая), с другой штуцер.
• Предназначенные для сварного соединения. Такие в домашней водопроводной системе используют редко.
• Фланцевые – имеют на концах фланцы, являются магистральным вариантом запорного устройства.

В индивидуальных водопроводах используют преимущественно первый и второй вид шаровых кранов. Резьбовое соединение просто монтировать и можно быстро разобрать в случае необходимости.

По эксплуатационным характеристикам шаровые краны различают:

• низко и высокотемпературные;
• для эксплуатации под разным, от 16 до 40 атм., давлением.

Производители предлагают широкий размерный выбор шаровых кранов, от стандартных ½ дюйма, до 200 мм задвижек.

По материалу корпуса различают:

• стальные;
• латунные;
• полимерные – из непластифицированного поливинилхлорида.

Латунные являются наиболее дорогостоящими, но и наиболее надежными. Их срок службы выше, чем у стальных (не подвергаются коррозии в водной среде). Нет ограничений в сфере применения как у пластиковых.

Стальные редко применяют при монтаже домашних коммуникаций. Основная сфера их использования – промышленность.

Полимерные шаровые краны находят широкое применение в монтаже индивидуальных водопроводных систем. Производители предлагают размерный ряд от 20 мм до 63 мм. Срок службы полимерных шаровых кранов по гарантии 15 лет. Они не подвергаются коррозии. Имеют надежный запорный механизм с плавающим шаром. Цанговое соединение позволяет сделать узел разборным.

Рекомендуем ознакомиться: Как правильно установить и настроить термостатический клапан

Технология монтажа полипропиленовых кранов

Все краны из полипропилена устанавливаются на пластиковые трубопроводы посредством раструбной сварки. Также существуют переходные изделия для стыковки полимерных и металлических труб, один патрубок которых имеет резьбовое соединение, второй – раструбное.

Для проведения работ вам потребуются следующие инструменты:

• ножницы для обрезки пластиковых труб;
• фаскосниматель;
• калибратор;
• паяльник.

Используемый паяльник должен комплектоваться нагревательными насадками, соответствующими диаметром размеру ППР крана и трубы. На рынке широко представлены изделия для бытовой эксплуатации с насадками 16, 20, 25, 32 и 40 мм, стоимость которых варьируется в пределах 2-10 тыс. рублей.

Пайка полипропиленовых изделий

Установка крана выполняется по следующей технологии:

1. Паяльник включается в сеть и нагревается до рабочей температура, которая для полипропилена составляет 240-260 градусов.
2. Пока нагревается паяльник выполняется подготовка стыкующихся труб – изделие обрезается ножницами, с помощью калибратора устраняется возникшая при обрезке овальность, фаскоснимателем удаляются присутствующие на срезе заусеницы.
3. Патрубок крана и труба надеваются на насадки паяльника. Время нагрева зависит от диаметра изделий: для 15 мм – 5 сек, 20 и 25 мм – 7 сек, 32 мм – 8 сек, 40 мм – 12 сек.
4. По истечению заданного времени кран и труба снимаются с паяльника и стыкуются между собой. Труба вводится в раструб крана до упора и в таком положении неподвижно фиксируется до наступления отвердевания пластика (2-4 минуты).

Аналогичным образом с трубопроводом соединяется противоположный патрубок крана. Учитывайте, что охлаждать спаянный стык в холодной воде нельзя – он должен остыть при комнатной температуре.

При проведении сварочных работ чаще всего допускаются следующие ошибки:

• контактирующие поверхности труб и крана не очищаются от загрязнений, что приводит к ухудшению качества соединения;
• неправильное позиционирование соединяемых элементов – после стыковки расплавленных конструкций у вас есть лишь несколько секунд, чтобы правильно разместить их по отношению друг к другу, прежде чем полипропилен начнет затвердевать;
• оплывы, которые образует выдавленный из стыка расплавленный пластик необходимо удалять после отвердевания соединения, делая это сразу же после стыковки вы можете деформировать конструкцию;
• трубу необходимо вдавливать в торец фитинга до упора, в противном случае между упорным торцом внутри корпуса крана и срезом трубы образуется зазор, снижающий долговечность соединения;
• усилия, прикладываемые при вдавливании, должны быть умеренными – если приложить чрезмерно сильную нагрузку может образоваться внутренний оплыв, уменьшающий патрубок пропускного отверстия крана.

Полипропиленовые трубы стали неотъемлемой частью инженерных сетей. В самом деле, эти изделия отвечают всем требованиям, которые предъявляют к ним. А именно их просто монтировать, возможность изменения формы. Благодаря этому свойству их можно прокладывать в самых сложных местах.Для сборки трубопроводных систем из полипропилена используют арматуру, выполненную из такого же материала. Кроме соединительных деталей (фитингов) применяют и кран полипропиленовый.

На что обратить внимание

Нюансы выбора шаровых кранов:

Первостепенным является тот факт, что диаметр полипропиленовых труб в месте крепления должен совпадать с диаметром шаровых кранов. В продаже можно найти изделия с муфтами от 20 до 63 миллиметров. Этот диапазон диаметров включает в себя все возможные размеры водопроводных систем, поэтому с выбором проблем не возникнет.
У шаровых кранов бывает несколько форм ручек: вентили, головки, рычажки и так далее. Для каждого участка водопровода нужно выбирать подходящее изделие

Например, в некоторых ситуациях вентильный кран будет невозможно провернуть из-за ограниченного к нему доступа, поэтому лучше брать рычажной и так далее.
Нельзя забывать и об эстетической составляющей шаровых кранов, если они устанавливаются на открытом участке трубопровода
Форма изделия должна вписываться в интерьер помещения, что тоже немаловажно.
Кроме того, стоит брать во внимание то, из какого материала изготовлено изделие. Пластиковые краны дешевле металлических
Но значительной экономии не выйдет, если планируется установка малого количества запорно-шаровых механизмов

В таком случае имеет смысл покупка кранов именно из металла

В таком случае имеет смысл покупка кранов именно из металла.

Советы по правильной установке шарового крана

Чтобы правильно установить шаровый кран на стояк своими руками, придерживайтесь следующих рекомендаций. При замене установленного элемента вы должны начать работу со слива воды из существующей трубопроводной системы. В случае если установка выполняется в квартире или частном доме, то в том месте, где будет демонтироваться старая арматура, необходимо приготовить несколько тряпок или какую-нибудь подходящую емкость для слива воды из системы. Это позволит вам в дальнейшем работать в более комфортных условиях.

Схема монтажа и ремонта шарового крана.

Необходимо определить будущее место монтажа так, чтобы арматура была установлена с возможностью нормального доступа к ней и обеспечивалась свобода поворота ручки крана в открытое и закрытое положения.

Качественная установка крана своими руками требует, прежде всего, правильного выбора изделия. Шаровый кран необходимо подбирать таким образом, чтобы его диаметр соответствовал диаметру стояка, на котором будет осуществляться его установка

Необходимо обратить внимание на то, что фланцы крана могут иметь разные типы резьбы. Прежде чем купить изделие и приступить к его установке своими руками, необходимо определиться с подходящим типом элемента

Вид изделия будет зависеть от места его монтажа на существующем трубопроводе

Прежде чем приступать к установке шарового крана своими руками, обратите внимание на стрелку на маркировке. Направление стрелки должно соответствовать направлению движения среды

Данное условие очень важно соблюдать для нормального функционирования системы. Вам нужно выбрать модель с подходящей резьбой

Шаровые краны бывают нескольких видов:

При накручивании шарового крана на трубу, на ней должно быть не менее 4 витков резьбы.

• с наружной резьбой с обеих сторон;
• с внутренней резьбой с обеих сторон;
• с одной стороны наружная, а с другой – внутренняя;
• с одной стороны американка, а с другой – внутренняя.

Монтаж изделия осуществляется только после того, как на резьбу будет предварительно намотана фум-лента или лен с уплотнительной пастой, что позволит обеспечить герметизацию соединения. Вместо фум-ленты и льна вы можете использовать жидкий фум (подходит для соединений не больше 2′).

При намотке ленты и льна следите за тем, чтобы направление намотки совпадало с направлением накручивания элемента на трубу. После того как установка будет завершена, необходимо еще раз удостовериться в том, что ничто не препятствует нормальному повороту ручки изделия.

В случае если при накручивании шарового крана на трубу слишком легко вращается (от руки), то следует намотать еще фум-ленты или льна до тех пор, пока закрутка изделия не будет идти с определенным усилием. Излишние усилия старайтесь тоже не прикладывать, так как в данном случае установка может закончиться плачевно: изделие попросту лопнет.

Конструктивные особенности шаровых кранов

Хотя монтаж шаровых кранов применяется достаточно давно, однако их широкое применение началось только с появлением современных материалов (фторопласт, искусственный каучук и прочие синтетические вещества), способных обеспечить надежную герметизацию и практически избежать износа рабочих элементов, что в связке с качественными смазочными материалами, существенно снижающими трение, также облегчает управление даже крупногабаритными шаровыми кранами.

Устройство шаровых кранов современного образца довольно просто и состоит из следующих элементов.

А именно:

1. затвора – приводимой в движение детали в форме металлического шара со сквозным цилиндрическим отверстием в центре для обеспечения прохода транспортируемой среды;
2. корпуса;
3. штока уплотнения;
4. ручки управления;
5. корпусной гайки;
6. уплотнительных седел из тефлона;
7. уплотнителя штока из резины;
8. регулировочной гайки;
9. уплотнительной шайбы.

Отверстие в затворе равняется внутреннему диаметру подсоединенной трубы, благодаря чему такие краны называются полнопроходными. При полном открытии крана практически не возникает гидравлических потерь в циркуляции потока при проходе через затвор и кран в целом, что сокращает износ труб и запорного механизма в несколько раз в сравнении с прежними видами запорных устройств. При повороте ручки крана на 90 градусов рабочий поток будет полностью перекрыт.

Преимущества и недостатки шаровых ПП кранов

Шаровые ПП изделия регламентируются соответствующей нормативной документацией, а именно — ГОСТом (52134–2003). Как и любое другое изделие, шаровые вентили обладают рядом преимуществ:

• презентабельный внешний вид;
• за счёт того, что такие изделия производятся из полипропилена, исключается угроза ржавления;
• резистентность к агрессивным химическим воздействиям;
• довольно небольшая масса;
• простота монтажа. При желании установку шарового вентиля из ПП можно провести своими руками, однако, для этого необходимо наличие специального оборудования (сварочного аппарата);
• демократичная стоимость, так как полипропилен является довольно дешёвым материалом;
• продолжительный эксплуатационный срок (до 50 лет при нормальном использовании).

Кран полипропиленовый — это чаще всего неразборная конструкция, которую в случае поломки нужно будет менять

Среди минусов этого изделия можно выделить:

• отсутствие возможности регулировки интенсивности потока рабочей среды таким приспособлением;
• шаровый вентиль в большинстве случаев является неразборным приспособлением. В случае поломки шарового вентиля не получится произвести его ремонт. Вышедшие из строя изделия подлежать замене.

Конструкция шарового крана из ППР

Шаровой полипропиленовый кран является запорной арматурой, используемой в системах водоснабжения и отопления. Он применяется для полного перекрытия циркулирующего потока – эксплуатировать такие краны в качестве регулирующей арматуры нельзя, поскольку из-за конструктивных особенностей в таком режиме использования они быстро выходят из строя из-за образования каверн.

Каверна является механическим повреждением боковой части корпуса крана, стенки которой имеют малую толщину, не способную выдержать воздействие механических частиц содержащихся в потоке транспортируемой воды.

В отличие от латунных аналогов, в ППР кранах нет внутренних уплотнительных элементов на штоке – уплотнитель расположен за пределами сечения пропускного отверстия, он представлен пластичным синтетическим каучуком, которым заполняется полость конструкции в ее седальной части.

Шаровой запорный элемент имеет два ограничителя в виде полимерных колец, которые фиксируют положение узла. Качественные краны изготавливаются методом литья – они имеют монолитную конструкцию и, как следствие, высокую механическую прочность.

Для изготовления запорного шара используется латунь марки CW617N (у зарубежных производителей) либо отечественный аналог – латунь ЛС59-2. Для приданию узлу большей устойчивости к коррозии шар может покрываться слоем гальванизированного хрома.

Пропускное отверстие, размещенное на параллельных стенках запорного шара, имеет круглую форму. В открытом положении отверстие расположено по направлению оси трубопровода, тогда как при перекрытии потока запорный шар рычагом проворачивается так, чтобы пропускной патрубок перекрывался монолитными стенками шара.

Некоторые производители, с целью экономии металла, могут обтачивать шар в нижней части, формируя там дополнительное проточное отверстие – “отстойник”. Запорные узлы такой конструкции доставляют немало проблем в эксплуатации, поскольку в отстойнике постоянно скапливается шлам и содержащиеся в воде механические частицы.

Разновидности проходного сечения в шаровом запорном элементе крана

Регулирующая рукоять арматуры может выполняться в двух конфигурациях – бабочка либо рычаг. На штоке она фиксируется посредством шестигранного соединения и отсекающей заклепки. Отметим, что пластиковый шаровой кран для полипропиленовых труб имеет необслуживаемую конструкцию – в случае потери арматурой герметичности либо ее поломок отремонтировать кран не получится, вам потребуется полностью его заменить.

Функциональное назначение и технические характеристики

Полипропиленовые шаровые краны производятся согласно международным стандартам DIN №16962 и ISO №15774, согласно положениям которых такие изделия нельзя использовать в системах газоснабжения. Они предназначены для комплектации водопроводов и систем отопления из пластиковых труб, температура теплоносителя в которых не превышает допустимый для ППР максимум (+90 градусов).

Помимо бытовой эксплуатации, такие краны могут использоваться в технологических трубопроводах следующих видов промышленности:

• химической (полипропилен, как материал, устойчив к большинству видов химически агрессивных веществ);
• пищевой,
• целлюлозно-бумажной;
• фармацевтической.

Шаровой кран в разрезе Шаровые краны из ППР предназначены для труб малого диаметра, диапазон поставляемы на рынок размеров – от 23 до 63 мм (20, 25, 32, 40, 50, 63). Технические характеристики изделий следующие:

• температурный максимум +90 градусов (возможно кратковременное повышение температуры циркулирующей среды до +110);
• максимальное давление в системе – 20 Бар;
• скок эксплуатации: в системах холодного водоснабжения – 50 лет, в отопительных коммуникациях (радиаторные системы и теплый пол) – 25 лет.

Отметим, что при повышении температуры до +130 градусов происходит повышение пластичности полипропилена, в результате которой арматура теряет свою герметичность.

Преимущества и недостатки, сравнение с латунными аналогами

На водопроводные и отопительные системы из полипропиленовых труб, помимо пластиковых кранов также могут устанавливаться латунные изделия. Металлические аналоги отличаются более высоким температурным максимумом – до +150 градусов и рабочим давлением – до 40 Бар.

Принцип работы

Фото — с электроприводом Шаровый кран представляет собой запорную арматуру, где затвором выступает металлический или резиновый шарик. Он соединен с рычагом либо специальным устройством, которое контролирует его положение (редуктор, пневмо- или электропривод). Шарик имеет отверстие, которое должно по размеру совпадать с диаметром подключенной трубы. При повороте и открытии устройства эти отверстия совпадают и начинается поступление воды. Если повернуть рычаг в другую сторону – поток останавливается.

В квартирах, домах и помещениях подсобного назначения используется рычажный механизм, но для контроля работы устройства на отводах большого диаметра необходимо применение приводов. Главным достоинством такого механизма является то, что можно одной ручкой производить контроль горячей и холодной воды.

Иногда шаровые краны даже устанавливаются в печку автомобиля ВАЗ для контроля антифризной жидкости. Но это не самый лучший выход – под шарик забивается пыль и грязь, из-за чего значительно сокращается его срок эксплуатации.

Фото — кран на печку

Виды шаровых кранов:

1. Фланцевые. Монтируются на коммуникации большого диаметра. Отличительной чертой является наличие возле запорного шарика дополнительного уплотнительного элемента, который обеспечивает максимальный уровень герметизации. Поэтому могут использоваться для перекачки газовых и нефтепродуктов, отопителя и устанавливаться на теплопреобразователи;

   Фото — фланцевый

2. Штуцерные. Самые распространенные. Могут множество раз демонтироваться, запорный механизм может быть как статического, так и плавного типа установки;

   Фото — конструкция штуцерной модели

3. Приварной. Устанавливается только один раз, применяется в магистральных водопроводах, в условиях повышенного давления напора и если нужна бесколодезная установка.

По материалу корпуса бывают полиэтиленовые и металлические (медные, нержавеющие, стальные). Первые необходимы в особых условиях работы, к примеру, где давление превышает 10 бар.

Фото — резиновый запор
