Как сварить калитку из профильной трубы

Эскиз

Перед тем как делать ворота из профтрубы своими руками нужно создать эскиз. По нему предстоит покупать расходные материалы (можно сразу прикинуть затраты), делать заготовки и сваривать ворота. Сначала делаются замеры проема, куда предстоит устанавливать створку. Этот процесс особенно важен, так как нельзя допускать ошибок, поэтому желательно несколько раз перепроверить все размеры. По эскизу станет ясно, сколько стоит сварить ворота.

После этого чертиться прямоугольник, который будет обозначать проем. В него вписывается прямоугольник поменьше, обозначающий каркас из трубы. Это поможет вычислить точные размеры ширины и длины ворот. Зазоры будут не везде одинаковые и делаются исходя из условий, в которых будут работать ворота. Если ворота двустворчатые, то каждая створка рассчитывается отдельно.

Со стороны петель зазор оставляется около 0.5 см, так как с этой стороны ворота жестко закреплены. С противоположной стороны там, где будет находиться замок, требует оставить больший зазор, около 1.0 см, так как ворота со временем несколько провиснут, и будут подклинивать.

В нижне части зазор делается не менее 2.0 см, если ворота находятся в защищенном месте, где не предвидеться мусора, снега и других помех. Во всех остальных случаях зазор должен составлять от 5.0 см до 15 см (это можно решать самому).

Если в верхней части проема нет перемычки, то верх ворот можно делать на свое усмотрение. Чаще всего делают вровень с верхним уровнем забора.

В каркас обязательно добавляют ребра жесткости (перемычки) и усиливающие планки в районе петель. Ребра жесткости устанавливаются либо параллельно земле или по диагонали, что не дает створке изогнуться в форме «пропеллера».

Расчет количества профнастила требуется делать с учетом нахлеста. Это величина зависит от размера волны и высоты листа. По высоте нахлест нужно делать не менее 5.0 см.

Изделия из металла

Конструкция железного изделия простая, поэтому ее легко сделать своими руками. Если есть желание, можно металл комбинировать с коваными элементами.

Ворота и дверца с коваными элементами

Ковать детали можно самому или купить готовые, а затем с помощью сварки прикрепить к калитке. Металлические калитки обладают следующими преимуществами:

прочность;
возможность оформления гладкой поверхности листа по желанию;
продолжительный срок эксплуатации;
простота конструкции;
различная толщина металла;
невысокая цена.

Красивая дверца из металла под старину

Недостаток железа – склонность к коррозии, при появлении которой изделие потеряет привлекательный вид и постепенно будет становиться непригодным для дальнейшего использования. Специальные составы для предотвращения ржавчины наносятся на поверхность, что значительно продлевает срок службы изделия.

Лучше использовать материал с большим содержанием углерода. Для этого чаще всего применяется нержавеющая сталь, поскольку такая стальная конструкция устойчива к появлению коррозии.

Вариант с элементами ковки

Строительство раздвижных ворот, оснащенных калиткой

Ворота откатного типа среди аналогичных конструкций считаются более удобными. Их просто изготавливать и монтировать.

При обустройстве раздвижных ворот, имеющих калитку из профилированных труб, потребуются следующие материалы:

роликовое устройство;
металлическая рама;
профлисты или аналогичная продукция.

Металлическую раму необходимо создавать, соблюдая все размеры, не допуская малейших отклонений относительно горизонтали.

При изготовлении и монтаже откатных ворот придерживаются определенной последовательности:

Рассчитывают размеры и вес будущей конструкции.
Рисуют чертеж.
Размечают материалы и их нарезают.
Выполняют сварку конструкции.
Монтируют откатные элементы.
Устанавливают каркас.
Грунтуют и красят ворота.
Обшивают каркас.
Сваривают каркас и кованые элементы (по желанию).
Устанавливают на конструкцию радиоуправление (по желанию).

Сначала в вертикальном положении бетонируют опорные элементы, после чего приступают к заливке фундамента. Глубину основания и погружения столбов в грунт нужно делать не менее одного метра. При этом длина фундамента должна составить ½ часть ширины ворот.

Работа по изготовлению рамы предполагает сваривание в шахматной последовательности металлических уголков с 30-сантиметровым промежутком. Направляющую фиксируют на нижнем крае рамы, после чего к ней крепят профлисты. В завершение на фундаменте устанавливают роликовую платформу, а ее верх закрепляют на столбах. Вертикальность монтажа ворот проверяют уровнем.

Как сделать столбы из кирпичей?

Кирпич известен тем, что практически не подвергается влиянию разрушения и выглядит очень презентабельно. Но, забор из данного материала получается дорогим. Поэтому из кирпича сооружают опоры, а на пролет применяется, например, профнастил.

Процесс установки кирпича считается достаточно кропотливым, и к нему следует подойти так, как к строительству дома. Придется тщательно почистить территорию, выполнить разметку, проложить гидроизоляцию и смонтировать надежный фундамент.

Смотреть видео

как быстро сварить калитку своими руками

Любой неправильный этап данного процесса приведет к тому, что столбы «дадут» крен и начнут разрушаться. Поэтому делать такую постройку должны грамотные профессиональные мастера. Любитель, у которого «не набита рука» в данном деле, качественно выполнить строительство не сможет.

Так же, остановив свой выбор на конструкции из кирпича, необходимо учесть, что закупка материала и участие квалифицированных специалистов обойдутся недешево.

Как сделать калитку одновременно со столбами

Прежде всего, необходимо отметить, что данный вариант обустройства входного отверстия удобен тем, что позволяет без лишних измерений точно рассчитать размеры калитки. Если стоит задача, как правильно сварить калитку из профильной трубы, то легче варианта найти трудно, а если у вас возникает проблемы при проведении сварочных работ, то в этой статье описаны все этапы сварки профтруб.

Алгоритм работы следующий.

Нарезается профтруба на размеры указанные в схеме. К столбам забора следует сварить верхнюю, а затем нижнюю планку будущего каркаса калитки из профильной трубы.

Затем следует сварить вертикальные планки каркаса для калитки. На одну из планок перед приваркой наваривают петли навесов. При сварных работах правильность расположения планок проверяется уровнем

Их важно расположить и сварить правильно, иначе сооруженная конструкция будет функционировать плохо

Также навесы сваривают на боковые стойки забора.

Посередине будущего каркаса нужно сварить горизонтальную планку.
После этого каркас срезается с основания, снимается с петель.

На готовом каркасе убирается все лишнее, и укрепляются сварные швы. Каркас советуют тщательно сварить еще раз по всему периметру.

Далее выполняется врезка замка.

И теперь пришло время произвести примерку каркаса калитки. Если калитку получилось сварить правильно, то она будет легко закрываться и открываться.

Затем выполняется крепление опорных планок.

Готовая рама покрывается обшивочным материалом.

На верхнем столбике забора, на стороне, где расположен замок, нужно сварить фиксатор.

Самые распространенные размеры профтрубы для каркаса калитки – это 40*20 мм. Но, в зависимости от габарита ворот, сварить можно из сортамента и на 60*40 мм.

Как приварить точеные петли

Чтобы калиточный проем функционировал эффективно, необходимо учесть много факторов. И вопрос, как правильно сварить калитку из профильной трубы, нельзя решить при халатном отношении к работе. Построенная конструкция должна надежно закрываться, открываться и удерживать силовую нагрузку.

Смотреть видео

как врезать замок в калитку

Два первых критерия и плотное прилегание конструкции зависит от того, насколько правильно произведен процесс установки петель

Чтобы калиточный проход открывался без громкого скрипа и рывков, важно выбрать правильный вариант сварки данных деталей для профильной постройки

Вначале рекомендуют запомнить, что парная работа петель основана, прежде всего, на их одинаковом размещении на условно проведенной прямой линии. То есть в пространстве они должны располагаться ровно по оси. И это должно быть учтено перед тем, как сварить ворота и дверной проем в них.

При правильном расположении нагрузка от веса дверной конструкции на опоры навесов будет распределена равномерно.

Обшивка

Задача, как самому сварить калитку из профильной трубы, не станет невероятно сложным процессом, если действовать строго по инструкции. Рассмотрим его на примере оформления профилированным листом.

Если данный этап сравнить с остальной работой, то он является наиболее легким:

вырезается лист нужных размеров;
подготовленные листы крепят к каркасу саморезами.

Выполнить обшивку к калитке самому очень просто. Но, спешить в этом деле не стоит. Терпение и аккуратность не должны сбрасываться со счетов. Если самому эту работу не приходилось выполнять, расстраиваться не нужно. Все получиться правильно, если правильно вымерять нужные листы материала, и действовать без излишней спешки.

Крепление фурнитуры

На завершающем этапе осталось просто установить элементы фурнитуры, которые будут надежно удерживать створки в закрытом положении и свободно открывать их при необходимости.

Рекомендуется закрепить вертикальные стопоры – шпингалеты. Делать это принято внизу, но если опоры соединены перекладиной, то можно и вверху. Проще купить готовыми.

Для уменьшения парусности конструкции со стороны двора устанавливают засов в горизонтальном положении. Им может служить профильная круглая труба.

Если ворота не планируется автоматизировать, то к створкам приваривают петли для крепежа навесного замка.

Особенности установки автоматики, других элементов фурнитуры подробно описаны в статье про откатные ворота, ссылка на которую приведена выше.

Конструкция из профильной трубы – это надежная основа ворот для частного сектора. При умении работать со сварочным аппаратом сборка будет выполнена быстро, а ворота получатся крепкими и прослужат долго.

Деревянная калитка для дачи

Заборы на дачах редко представляют собой неприступную преграду. Обычно это не слишком высокие деревянные заборчики. Для такой ограды имеет смысл сделать калитку из дерева. Есть совсем простая, без затей. Нужны будут только сухие доски (при условии, что столбы уже есть).

Если нет деревообрабатывающих станков (рейсмуса, фрезера), проще купить обрезную доску нужных параметров. Ширина/толщина досок произвольная, как и расстояния между планками. Чаще всего используют сосновую доску шириной 5-10 см и толщиной около 2 см, расстояние между планками — 2-6 см. Можно и больше, и меньше — зависит от желаемой степени «прозрачности».

Один из самых распространенных вариантов

Доски желательно иметь сухие, иначе впоследствии они могут изогнуться винтом или по дуге. Чтобы древесина дольше не разрушалась, ее необходимо обработать защитными пропитками. Сейчас есть составы, которые защищают даже древесину, которая лежит на земле (защитные пропитки для дерева, находящегося в непосредственном контакте с землей). Но некоторые из них придают древесине посторонний оттенок (чаще всего зеленоватый, оливковый). Если калитку собираетесь красить, это не страшно

Если же собрались использовать светлый лак, обратите внимание на этот момент

Простая садовая калитка

Это самый простой вариант который может сделать не плотник, а обычный человек. Если вы умеете пилить, держать в руках молоток, забивать гвозди, все получится. Ничего сложного делать не придется.

Берут две планки или два бруса (параметры зависят от веса калитки). По длине они равны ширине будущей калитки. Бруски укладывают поперек. Расстояние между ними — немного меньше высоты калитки. Имеет смысл расположить их на том же расстоянии, как и тетивы на прилегающем заборе (как на фото выше). Тогда калитка будет смотреться частью ограды.

Устройство деревянной калитки

Выберите ровную поверхность, положите бруски и измерьте расстояние от углов поперечин по диагонали. Оно должно быть одинаковым. Это необходимо сделать иначе калитка получится кривой.

Расстояние по диагонали АБ и СД между поперечинами калитки должно быть равным

Обработанные и высохшие штакетины выкладывают с заданным расстоянием на поперечины. Чтобы выдержать расстояния было проще, можно использовать обрезки одинаковой длины, проложив их между досками (можно и спичечный коробок, если вас устраивают его размеры). Берем гвозди (два на планку вверху и два внизу) и крепим доски к каждой поперечине.

После того как все планки прибиты, переворачиваем полотно калитки, примеряем укосину, очерчиваем линии, по которой надо укосину обрезать. Ножовкой отпиливаем лишнее, ставим на место, крепим — по два-три гвоздя с обоих сторон. Теперь крепим каждую доску к укосу. Это придает калитке дополнительную жесткость.

Как сделать простую калитку из дерева для дачи

Петли выбираем металлические, можно — амбарные. Они есть небольших размеров, как раз для дачных калиток. При желании, крепят их к лицевой части калитки — они придают некую изюминку. С таким же успехом можно их закрепить и с тыльной стороны.

Делаем калитку из досок: правильная конструкция

Выше описан простой садово-дачный вариант, но есть конструкция посложнее и понадежнее. Тут потребуются минимальные плотницкие навыки, так как собирается она на соединение шип/паз. Эта деревянная калитка состоит из двух реек обвязки большей толщины, двух перекладин (верхней и нижней) и подкоса. Толщина верхних перекладин и штакетин (вертикальных планок) одинаковая, а толщина реек обвязки в три раза больше (толще можно, тоньше — нет). Например, штакетины, перекладины и укос имеют толщину 20 мм, рейки обвязки — 60 мм.

Деревянная калитка с каркасом

В рейках обвязки вырезается паз, на концах перекладин — шип. Соединение промазывается столярным клеем, зажимается в тиски. Укос можно установить также — на шип и паз, но он получится сложной формы. Поэтому чаще его просто крепят на гвозди — так проще. После того как рама собрана, прибивают штакетины. Их можно прибивать со стороны двора или со стороны улицы. Вместо гвоздей можно использовать болтовые соединения, в этом случае крепеж служит еще и украшением. Имеет смысл поставить нержавеющие или бронзовые заклепки.

Металлическая калитка из рабицы

Преимуществами сварной сеточной входной двери являются:

легкий вес конструкции;
быстрота монтажа;
прозрачность.

Калитка из металлической сетки

Чаще всего решетчатые изделия из металла ставят на дачах или в саду для разграничения пространства.

Выбор материала

Прежде чем приступить к изготовлению и установке калитки или ворот из металла, в первую очередь необходимо правильно выбрать материал – сетку, несущие опоры, трубы для изготовления каркаса.

Забор из металлической сетки

Специалисты советуют приобретать рабицу из металла с учетом таких характеристик:

Масса рулона косвенно указывает на качество материала. Чем вес больше, тем качественней изготовлена рабица. Сетка из проволоки диаметром 3,5 мм, сечением ячейки 6х6 см приблизительно весит 37–39 кг. При меньшем весе желательно отказаться от покупки изделия.
Чем меньше ячейка сетки, тем прочней будет забор или металлическая калитка. Для установки уличной двери чаще всего используют рабицу с ячейкой 45–65 мм.
Для несущих опор можно выбрать профильную трубу 45х45 либо 65х65 мм, а для изготовления рамы используются трубы 20х40 мм. В качестве материала рекомендуется проволока диаметром 3,5 мм и больше.

Фото калитки для забора, сделанной своими руками из металла, представлено ниже.

Калитка в заборе на даче

Пошаговая инструкция по изготовлению

Перед тем как сварить калитку из металла, нужно разработать проект. На листе бумаги необходимо схематически начертить конструкцию изделия с указанием основных размеров.

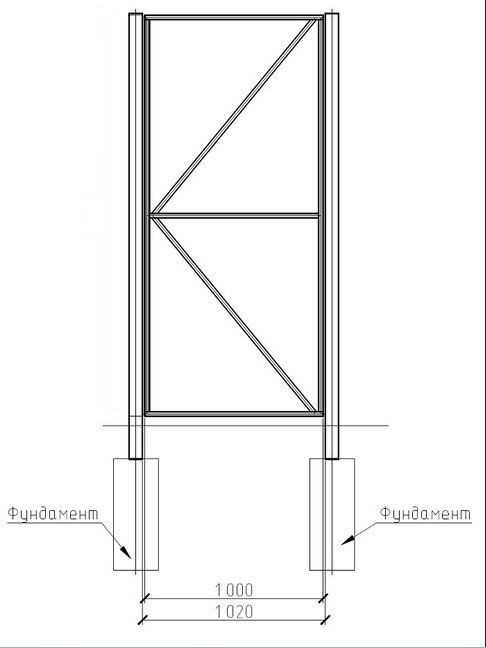

Чертеж калитки

Крепление металлических опорных труб. Опоры заглубляются в землю по такой же технологии, которая была приведена выше.

Этапы работ:

подготовка материалов: нижняя и верхняя часть труб рамы – 980 мм, боковые стойки – 1420 мм;
дополнительно устанавливаются ребра жесткости;
из заготовок нужно сварить раму 980х1500 мм;
проконтролировать правильность сборки конструкции.

Чертеж дверцы

Крепеж металлических петель:

саморезами следует зафиксировать одну часть петель на рамочной конструкции;
приставить раму к несущим столбам, пометить места под крепеж навеса и петель;
прихватить эти части сваркой;
проверить правильность установки петель, установить калитку по уровню в проеме;
варить нужно обычным сварочным швом;
зачистить места сварки, покрасить каркас.

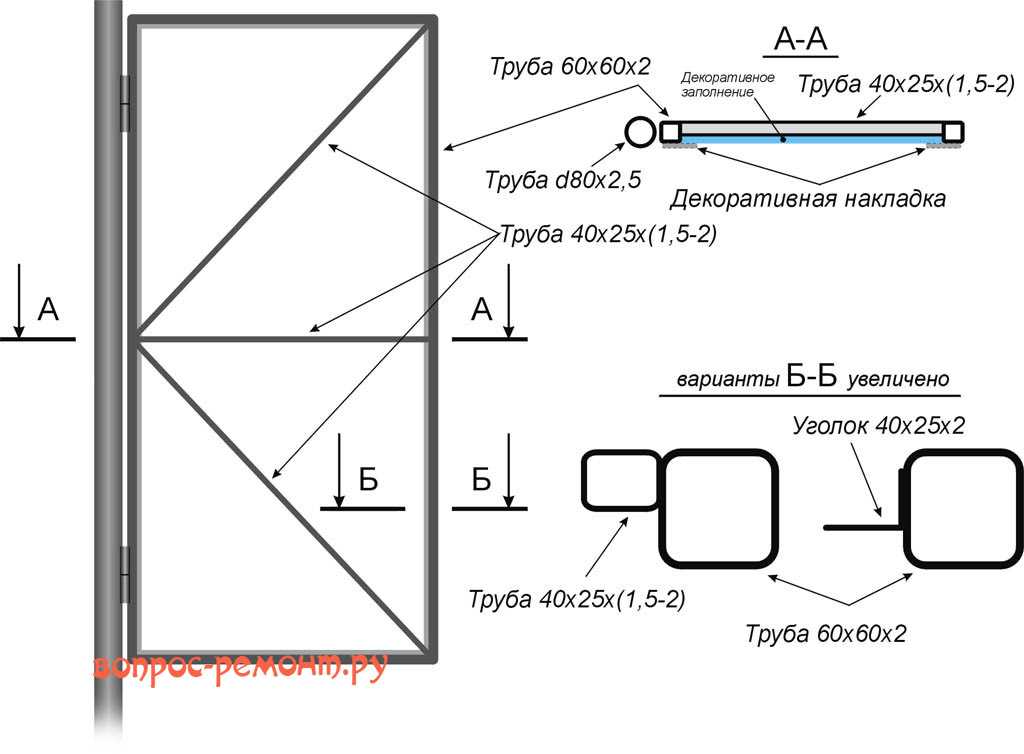

Схема металлического каркаса для изготовления своими руками

Облицовка сеткой из металла. Крепеж рабицы к профтрубе можно сделать следующими способами:

крепление к каркасу с помощью сварки – через ячейки продеть металлический прут сечением 5 мм и точечно закрепить к раме;
крепеж сетки металлическими либо пластмассовыми хомутами.

Профильный настил и его разновидности

Этот материал представляет собой листы металла, которые под специальным прессом приобретают определенную форму и покрываются специальными составами. Благодаря оцинкованному покрытию профнастила заборы и калитки обладают стойкостью к коррозии, а обработка их специальными полимерными красками усиливает этот эффект.

Подробный чертеж с размерами калитки и ворот из профнастила

Существуют следующие типы профнастила:

С лакокрасочным покрытием;
С полимерным покрытием;
Без покрытия;
С покрытием с двух сторон.

Применение профнастила не ограничивается лишь конструированием заборов, калиток, откатных и распашных ворот. Его активно применяют для строительства крыш, возведения фундаментов, для внутренней отделки производственных помещений. Что касается профиля, то он может быть симметричным, какой мы привыкли видеть на заборах, и ассиметричным.

Для того чтобы выбрать правильный материал для создания забора или калитки, полезно разбираться в маркировке. Буква «С» в названии предполагает, что профлист предназначен для отделки стен, а «Н» — что материал может быть использован для кровельных работ.

Чертеж каркаса с размерами калитки из профнастила

Цифры в названии указывают на высоту профиля. Приведем небольшой пример: профилированный настил с маркировкой НС-35 предназначен для отделки как стен, так и крыш, и имеет высоту профиля 35 миллиметров.Цветовая гамма профнастила очень разнообразна и позволяет выбрать материал на любой вкус. Следует отметить, что цвета листов классифицируются по RAL, что позволяет без труда в случае необходимости докупить недостающие элементы и не ошибиться в цвете. В настоящее время существуют не только однотонные профлисты.

На строительном рынке представлены материалы, имеющие оформление, имитирующее натуральные покрытия, такие как дерево, камень или кирпич. Справедливости ради стоит сказать, что такие двухсторонние профлисты выглядят очень натурально и если не присматриваться, «не выдают» себя. Рассмотрим преимущества профнастила, благодаря которым этот строительный материал пользуется такой популярностью:

Вариант конструкции и схемы калитки из профнастила

Очень устойчив к воздействиям окружающей среды и может быть использован в регионах даже с суровым климатом;
Обладает долгим сроком службы;
Без проблем монтируется своими руками;
Имеет сравнительно невысокую стоимость.

Распашной тип ворот с калиткой

Распашные ворота с калиткой являются самым простым типом ворот, который запросто можно сделать своими руками, без посторонней помощи. Как сделать распашные ворота с калиткой из профильных труб?

Для того чтобы сделать такой тип ворот, нужно поэтапно выполнять следующие действия:

Прежде всего нужно сделать чертеж и рассчитать количество расходного материала для сооружения.
Чертеж поможет вам не только в момент изготовления, но и постройки забора своими руками.
Только после того, как готов чертеж, можно начинать изготавливать и устанавливать калитку.
Правильно сделанный чертеж не только поможет сократить время выполнения работ, но также и расход денег.
Если трубы старые, то их нужно зачистить с помощью шлифовального круга и болгарки или стандартной наждачки.
Если же трубы были только приобретены и не успели проржаветь, то их просто нужно обезжирить при помощи бензинового вещества или обычного растворителя для краски, в противном случае необходимо покрасить трубы.
Размечаем и нарезаем купленный материал. Если вы решили делать калитку прямоугольной формы, то профильные трубы лучше нарезать попарно: так они точно будут одинаковыми.
Проделываем углубления для опорных столбов с помощью ямобура. Если у вас нет ямобура, то его всегда можно взять в аренду. Глубина проделанных отверстий должна быть не меньше и не больше метра по стандарту.
После этого на дно углублений нужно засыпать щебень, который будет играть роль подушки для опорных столбов. Дальше вся конструкция бетонируется раствором из цемента, щебня и песка, взятых в соотношении 1:4:2. Потом столбы нужно оставить на два дня для полного затвердения.
Теперь нужно правильно сварить трубы в каркасе будущих ворот с калиткой. Сварить нужно так, чтобы все углы и диагонали конструкции были равны.

Далее, нужно сварить петли с опорными столбцами будущих ворот с калиткой, а потом сварить петли с каркасом ворот.
Убираем остатки от сварки и шлифуем поверхность конструкции.
Покрываем грунтовкой поверхность конструкции и оставляем высыхать.
Красим краской для металла.
К полностью готовой раме при помощи саморезов закрепляются профилированные листы, которые можно располагать как внутри, так и снаружи каркаса. Это зависит от вашего желания, но если вы планируете украшать вашу калитку коваными элементами, то профилированные листы нужно закреплять изнутри каркаса ворот.

Если вы будете оббивать деревянными досками, то перед этим их нужно покрыть лаком. Если вы решили украсить вашу калитку коваными элементами, то вам нужно сварить их с каркасом ворот.

Размеры и форма

Можно сварить калитку в виде арки, эллипса и любой другой формы. Самая популярная форма – прямоугольная с несколькими перемычками для скрепления стоевых деталей и придания жесткости. Возможна установка вместе со столбами, но чаще всего калитку навешивают на петли уже стоящих столбов.

Распространенные размеры деталей для самой простой конструкции: высота 2100 мм, ширина разнообразная, в зависимости от установленных столбов.

Старые домовладения обустраивались довольно узкими и неудобными калитками, поэтому, возможно, придется внести изменения для забора, перенеся столбы и расширив проем. Как правило, вход делают шириной 1000 мм.

Монтаж ворот

Один из самых ответственных моментов – это приваривание петель (завес). Если вы не планируете снимать ворота, тогда они привариваются навстречу друг другу. Если же ворота должны быть съемными, то они должны смотреть в одну сторону. В таком случае снять их смогут не только владельцы, но и воры.

Количество петель для ворот зависит от размеров самих петель, веса и размера ворот. Идеальным вариантом является 2 завеса на створку, их легче выставлять и приваривать. Если ворота тяжелые и требуется больше 2 петель, то привариваются они по очереди, а не крайние затем средние. Это поможет избежать перекосов рамки, ворота буду открываться легко, петли не так сильно будут изнашиваться, а сварочные швы или металл в районе завес не будет трескаться. Для усиления створки в районе завес дополнительно наваривают пластины и уже к ним приваривают петли. Если удержать ворота своими руками не получается, то их можно закрепить струбцинами или временными прихватками, которые потом срезаются.

Привариваются петли по месту, для этого требуется состыковать каркас с опорой. Обязательно нужно выставить зазор между ними (до 5 мм), и проверить вертикальность створки при помощи уровня. Если ворота будут стоять криво, то они самостоятельно начнут закрываться или открываться, смотря в какую сторону получился наклон. После всех настроек можно приваривать петли. Каждый завес вариться к стойке и сразу к рамке.

Советы по отделке

Металлоконструкция ворот в обязательном порядке должна быть надёжно защищена от воздействия природных факторов. Для этого применяется грунтовка по металлу и эмаль, которая после высыхания грунта наносится с помощью кисти, валика или пульверизатора. Можно использовать аэрозоль в баллончике, предлагаемую на рынке.

Не принципиально, когда осуществлять покраску — до навески створок или после монтажа

Важно обеспечить качественное покрытие эмалью всех частей металлоконструкции. Имеется возможность улучшить внешний вид ворот, используя различные материалы и элементы декора

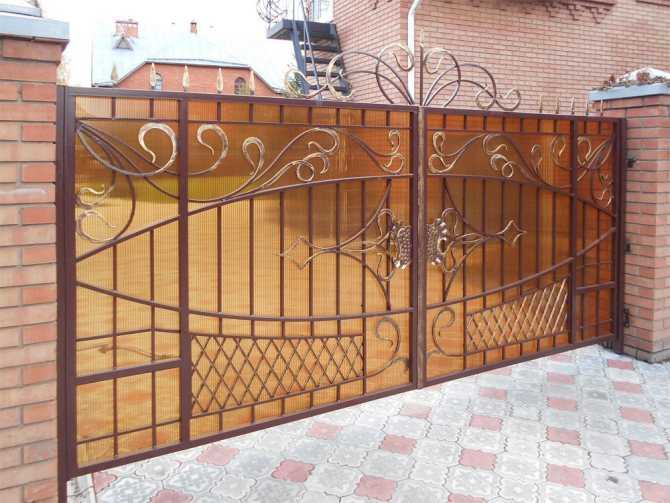

Декорирование ковкой

Можно оригинально декорировать ворота из профильной трубы коваными деталями.

Для оформления использованы кованые элементы

Самостоятельно изготовить кованые элементы проблематично. Их можно приобрести в специализированных магазинах или заказать в кузнице.

Сочетание кованых элементов и гнутых прутьев создаёт оригинальный узор

Готовый декор несложно приварить самостоятельно к готовому изделию в необходимых местах, создав оригинальный узор.

Применение профлиста

Использование для зашивки каркаса ворот профильных листов позволяет снизить расходы на изготовление.

Бюджетный вариант отделки

Широкая цветовая гамма предлагаемых в торговой сети профлистов позволяет гармонично вписать конструкцию в интерьер участка.

Цвет профильного листа подчёркивает отделку здания

Небольшая масса способствует снижению нагрузки на подвесные петли.

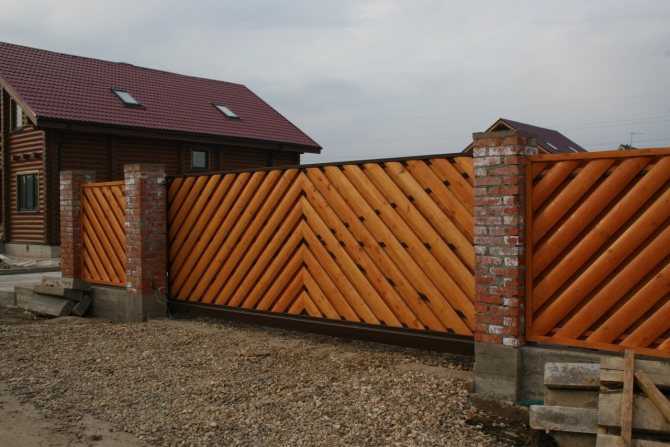

Отделка древесиной

Древесина, которую можно применить для декорирования ворот, отличается оригинальной текстурой и придаёт изделию презентабельный вид.

Фактурная древесина делает ворота презентабельными

Материал требует дополнительной обработки для предохранения от влаги и растрескивания.

Древесина, покрытая лаком, устойчива к влаге

Использование сетки

Металлическая сетка — бюджетное решение для оформления. Используя сетку, можно легко обшить металлоконструкцию каркаса и обеспечить возможность свободного обзора прилегающей территории.
