Пайка полипропиленовых труб. полезные советы и инструкция

Как выбрать паяльник

Если вы паяете полипропиленовые трубы один раз, пропускайте этот пункт, но когда такой инструмент необходим по работе или планируется проведение системы пластиковых труб у тёщи, кума, брата, свата и т.д., тогда покупка паяльника – это вопрос №1.

Характеристики паяльников:

• Компактность прибора, насколько удобно он сидит в руках;
• Мощность оборудования;
• Базовая комплектация (со временем вы покупаете разные насадки, но на первых порах, если нужной насадки не будет в наборе, лучше сразу её купить, чтобы потом не бегать за ней в магазин);
• Материал паяльника.

Компактность важна. Ведь придётся держать прибор на весу в течение длительного времени. От этого, после очередной трубы, начнут очень сильно уставать руки. Следовательно, прежде чем покупать паяльник, возьмите его в руки, попробуйте, насколько удобно с ним работать.

Мощность определяет, какие трубы можно варить. За точку отсчёта берут напряжение 220 В., к которому подключают паяльник. Строители пользуются очень мощными приборами. Но в частной практике нужны совершенно другие характеристики (мощность зависит от диаметра отверстия):

• 16 – 63 мм. – 700 Вт.;
• 63 – 73 мм – 850 Вт.;
• 125 мм. – 1200 Вт.;
• 125 – 150 мм. – более мощные нагревательные инструменты.

Комплектация – это в основном насадки. Чем больше насадок предусмотрел производитель, тем больше труб может спаять прибор. Все они имеют пару (для двух изделий одновременно). Некоторые приборы стыкуют несколько труб одновременно с разным диаметром. Рекомендуется использовать насадки с тефлоновым покрытием. Они более долговечны.

Производитель. Чехия – это страна, которая выпускает лучшие паяльники. Именно их оборудование считается самым дорогим и качественным. Вслед за чехами идут турки, но среди них много китайских подделок.

Китай не считается очень плохим производителем. Но тут как повезёт. Можно попасть на хорошее качество Поднебесной или купить дешёвую модель, которая выйдет из строя через несколько ремонтов

Чтобы спаять две полипропиленовые трубы, необходимо запастись терпением, вниманием и, желательно хорошим напарником. Наличие паяльника играет очень большую роль, но существуют аналоги, при отсутствии нагревательного инструмента

Если вы не разбираетесь в работе, лучше нанять специалиста.

Сейчас читают

• Три способа разводки труб в туалете и ванной комнате
• Шесть способов маскировки труб в ванной и туалете
• Обзор действия торцевателей для всех видов труб
• Подбираем диаметр труб из полипропилена самостоятельно

Что нужно приобрести для начала работ

Для начала приобретите трубу, фитинги и уголки — для тренировки можно самые недорогие. Кстати, все элементы системы должны быть одной марки, так как изделия разных производителей могут отличаться по пластичности. Для пайки применяют специальное оборудование, научиться пользоваться которым можно и самостоятельно.

Необходимые инструменты и приборы:

• Специальный паяльник для пластиковых труб;
• Насадки для пайки нужного диаметра – зачастую это 20-ка;
• Ножницы для пластиковых труб;
• Газовые ключи номерами от 0 до 3;
• ФУМ-лента (для соединения фитингов);
• Маркер или карандаш;
• Рулетка.

Главное приспособление для пайки пластика– это электросварочный аппарат для пластиковых конструкций или, проще говоря, паяльник. Его можно взять напрокат или купить, особенно если вам предстоят работы по водопроводу и отоплению. В конце концов, после окончания всех работ его можно просто успешно продать.

Не подготавливают материал перед сваркой

В 90% пайка полипропиленовых труб своими руками происходит на строящемся объекте или во время капитального ремонта. Грязь, пыль, цемент, песок — здесь стандартная ситуация.

Работники не обращают на грязь внимания. Стараются быстрее сдать объект, получить плату и уйти. В итоге трубы устанавливаются следующим образом: берется фитинг, вставляется в сварочный аппарат, стыкуется с трубой. Однако, упущен ключевой момент. Соединения нужно тщательно подготовить.

Области соединений:

1. протирают чистой влажной тряпкой;
2. просушивают;
3. обезжиривают.

Каждое будущее соединение трубы и фитинга нужно протирать. Желательно делать это спиртосодержащими тряпочками или салфетками

Сварку соединительных деталей производят в проветриваемом помещении. Если работы на открытом воздухе. Участок защищают от осадков: дождя, снега, ветра.

После резки проверяют наличие заусенцев. Удаляют специализированными инструментами. Полирующими и режущими. Стружка внутри недопустима. Область соединения должна быть свободной от повреждений.

Пайка труб ПВХ. Подготовка процесса

Итак, для начала необходимо составить схему трубопровода

Желательно, чтобы схему монтажа разработали специалисты, так как если это отопительная система, то важно не ошибиться с планированием коммуникаций. Кроме того, чертеж трубопровода позволит вам определить количество фитингов и метраж трубы

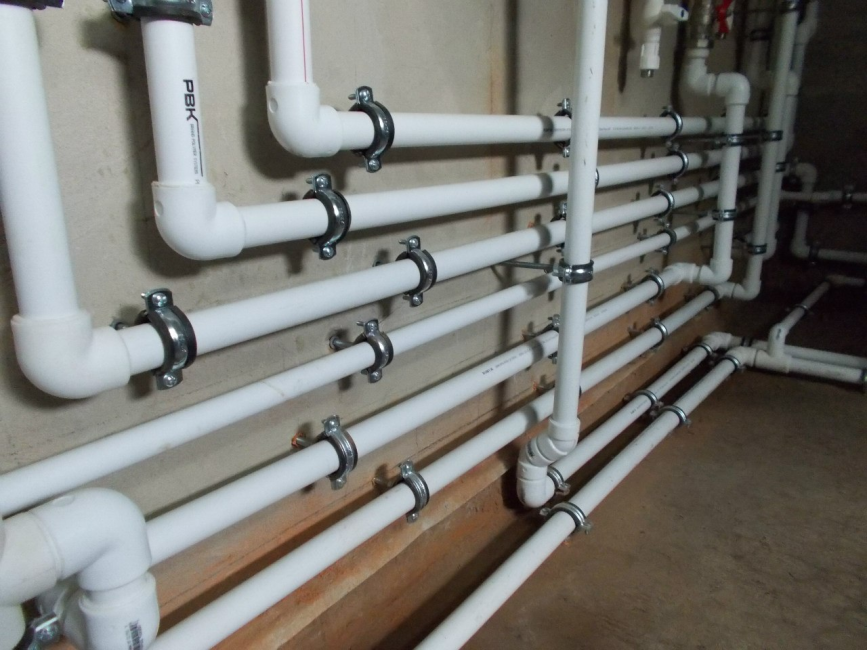

Далее установите крепежи для труб. Во время пайки вам будет проще фиксировать готовые соединения. Для установки крепежей отмерьте необходимую высоту от пола и просверлите отверстие под дюбель перфоратором.

Затем зафиксируйте дюбель в отверстии, и закрепите фиксаторы к стене при помощи самореза. Для этого можно использовать отвертку или шуруповерт.

Фиксаторы необходимы для того, чтобы трубы не провисали. Устанавливайте крепежи с отступом не более 1 метра. После того как вы соедините трубы, установить фиксаторы будет трудно или невозможно. Поэтому лучше это сделать сразу.

Когда фиксаторы установлены, можно приступить к проведению трубопровода.

Как научиться паять паяльником

В качестве учебного задания прекрасно подойдет тренировка на обрезках проводов. Начать лучше с одножильных. Просто возьмите два проводка, и попробуйте их спаять. Когда удастся правильно спаять одножильные проводки (они перестанут отваливаться друг от друга), можно перейти на многожильные.

Признаки того, что вы научились паять правильно и у вас получилась качественное соединение:

• Поверхность затвердевшего припоя серебристая, с отблеском.
• Нет капель и потеков.
• Соединение прочное (не рвется руками).
• Изоляция не оплавлена.

Далее можно продолжать  тренироваться на многожильных кабелях, а потом — на жилах большого сечения.

Немного о процессе пайки

Для сваривания труб и фитингов из полипропилена чаще всего используют метод термической полифузии. Суть его состоит в том, чтобы нагреть свариваемые части до определенной температуры и быстро их соединить. Для разогрева частей используют специальный прибор, именуемый в народе «паяльником». Процесс пайки пластиковых труб наглядно представлен в видеоматериале:

Некоторые производители нагревателей для пайки пластиковых труб устанавливают на один прибор сразу два нагревательных элемента. (Это характерно для недорогих моделей китайского и турецкого производства). Для каждого из них предусмотрен отдельный включатель, и мощности каждого такого элемента хватает для разогрева труб и фитингов конкретного диаметра. Не следует использовать два нагревательных элемента одновременно, чтобы не перегревать пластик, не перегружать сеть и не расходовать лишнюю электроэнергию. Второй нагреватель следует использовать как запасной, необходимый в случае поломки первого.

Если прибор для сварки оснащен двумя нагревательными контурами, их можно включать одновременно в начале работы, чтобы быстрее разогреть инструмент. Затем один из контуров следует отключить.

Применение прибора для сварки труб из полипропилена особых навыков не требует. Однако начинающим монтажникам следует немного потренироваться перед началом работы

Разогретый материал труб на некоторое (очень короткое) время сохраняет пластичность. В эти секунды нужно соединить элементы и зафиксировать соединение, одновременно устраняя перекосы. Только по окончании фазы «фиксации», когда материал утратит эластичность, можно положить соединенные трубы на стол.

Оптимальной температурой для нагрева полипропиленовых труб считается температура в 260 градусов. В процессе нагрева необходимо прогреть материал трубы достаточно сильно, чтобы обеспечить надежное соединение. При этом трубу нельзя перегревать, чтобы она не потеряла форму. Для этого следует следить за временем нагрева. В зависимости от диаметра труб оно может составлять:

• 8-9 секунд для труб диаметром 20 мм;
• 9-10 секунд для труб диаметром 25 мм;
• 10-12 секунд для труб диаметром 32 мм и т.п.

Если труба не разогрета до необходимой температуры, соединение будет слишком слабым, со временем там образуется протечка. Перегрев трубы может привести к появлению оплывов и снижению ее проходимости.

В таблице указано расчетное время сварки полипропиленовых труб в зависимости от их диаметра. Не следует нарушать эти сроки, чтобы не испортить работу

Существуют модели приборов для пайки полипропиленовых труб с рукояткой регулировки температуры или без нее. Возможность варьировать температуру была продиктована скорее маркетинговыми соображениями изготовителя, чем практической необходимостью. Профессионалы рекомендуют выставить температуру правильно (260 градусов) и в дальнейшем ее не изменять, ориентируясь на время нагрева. Поэтому старые модели «паяльников», в которых отсутствует регулятор температуры нагрева, вполне пригодны для качественной сварки полипропиленовых труб.

Трубы прогреты и соединены, теперь важно правильно их остудить. Для завершения фазы «фиксации» необходимо столько же времени, сколько и для нагрева. Неопытные мастера слишком спешат, прекращают процесс раньше этих немногих секунд, что вызывает деформацию соединения

Не стоит думать, что для работы с трубами из полипропилена непременно необходим секундомер. Опытные мастера время разогрева-остывания рассчитывают автоматически, без всяких приборов

Неопытные мастера слишком спешат, прекращают процесс раньше этих немногих секунд, что вызывает деформацию соединения. Не стоит думать, что для работы с трубами из полипропилена непременно необходим секундомер. Опытные мастера время разогрева-остывания рассчитывают автоматически, без всяких приборов.

Спектр ошибок, совершаемых при сварке полипропиленовых труб, довольно обширен. Чаще всего это:

• Загрязнения в месте соединения элементов
• Небольшое количество воды, попавшее на материал в процессе сварки
• Длительное позиционирование частей трубы
• Использование неподходящего или некачественного материал
• Несоблюдение правил монтажа и т. п.

Избежать этих ошибок не сложно, если при сварке соблюдается аккуратность, осторожность и высокий профессиональный уровень исполнителей

На рисунке схематично представлен внешний вид при правильной и неправильной сварке полипропиленовых труб встык. Чтобы избежать таких ошибок, необходимо соблюдать технологию монтажа

Это интересно: Столешница для ванной комнаты под раковину: виды, выбор, установка

Оборудование для сварки

Аппарат для пайка труб

Обеспечить долгосрочное качественное соединение элементов водопровода можно, если сварочный аппарат соответствует следующим требованиям:

• обеспечивает равномерный нагрев поверхности до 260С
• позволяет фиксировать соединяемые элементы во время сварки и в процессе охлаждения
• отвечает требованиям безопасности при проведении работ

Доступные агрегаты попадают в диапазон от самодельных до профессиональных. Выбор того или иного варианта определяется количеством сварных швов, сложностью архитектуры трубопроводной системы, диаметром элементов и опытом сварщика.

Почему лучше отказаться от кустарного

Самодельный аппарат для сварки

Одно из наименований сварочного агрегата – “утюг” – объясняется возможностью сделать этот прибор на базе бытового утюга. Для сборки потребуется разобрать утюг и заказать или приобрести дополнительные элементы. Такой способ сварки не рекомендуется по следующим причинам:

• невозможно откалибровать прибор в домашних условиях, не гарантирована не только температура нагрева, но и ее стабильность
• не гарантировано качество компонентов
• затрачиваемое время и стоимость дополнительных частей соизмеримы со стоимостью нового агрегата, предлагаемого в магазинах

Для экономии средств рекомендуется рассмотреть вариант аренды или покупки сварочного аппарата, бывшего в употреблении.

Профессиональная сварка – объемы работ и скорость

Электрофитинги

При монтаже трубопроводов на больших объектах большую роль играет время завершения обвязки. В этом случае можно использовать профессиональное оборудование.

При муфтовом способе профессиональные сварщики используют для соединения электрофитинги. Этот метод обеспечивает максимальную скорость и высокое качество работ. Порядок сварки:

• нарезать детали нужной длины
• обезжирить места будущих соединений
• вставить трубы в фитинги
• подсоединить аппарат для сварки к электрофитингам при помощи проводов
• включить аппарат, дождаться автоматического отключения
• визуально проконтролировать правильность соединения

В связи с высокой производительностью этот метод оправдывает цену электрофитингов за счет повышения скорости обвязки в несколько раз по сравнению с ручной пайкой.

Профессиональный аппарат для стыковой сварки

Если профессиональная сварка производится методом спайки труб встык, используют профессиональные сварочные аппараты, обеспечивающие плотное соединение свариваемых частей, а также равномерный нагрев поверхностей. Профессиональное оборудование обеспечивает четкое совмещение осевых линий и фиксацию частей для предотвращения изгиба в месте сварки.

Оптимальный выбор для самостоятельного соединения деталей

Пример комплектации сварочного набора

Для проведения водопровода в отдельной квартире или частном доме можно приобрести набор для сварки пластика, включающий в себя:

• паяльник с регулятором температуры
• насадки различного диаметра (популярные модели предлагают 6 размеров)
• нож для обрезки
• измерительную линейку или рулетку

Установка детали трубопровода и фитинга в паяльник для сварки

Дополнительно в комплект могут входить отвертка, перчатки и другие материалы. Аппарат для сварки должен быть устойчивым, чтобы не деформировать элементы в процессе нагрева. Не рекомендуется приступать к работе, не имея опыта сварки и работы с выбранной моделью паяльника.

Изготовление теплицы своими руками из профильной трубы и поликарбоната: полное описание процесса, чертежи с размерами, полив и обогрев (Фото & Видео)

Дополнительная тренировка

Для дополнительной тренировки можно попробовать паять различные ненужные платы от компьютеров и смартфонов. На материнских платах существует много SMD и DIP компонентов. Только долгие и упорные часы практики помогут развить навыки в пайке.

Сетка

В качестве упражнения можно попробовать спаять сетку из проводов. Качество пайки оценивается по нагрузке на эту спаянную сетку проводов. Если паяные соединения не рвутся под нагрузкой, то пайка отличная.

Конструкторы

Так же отлично помогают радиоконструкторы.

Они учат понимать электрические схемы и тонкости пайки. Следует начинать с простых конструкторов, например с мигалок или дверных замков. По мере повышения мастерства, можно повышать уровень сложности, доходя до сложных LED кубиков.

Пайка кислотой

Кислота используется только в крайнем случае, когда сильно окисленная поверхность не поддается лужению. Все детали, провода и разъемы могут отлично паяться без кислоты.Подробнее о паяльной кислоте

Использование разнородных труб

На объектах встречается ситуация: не хватает деталей. Например, трубы есть — фитингов не достает. Мастер докупает фитинги другого производителя или использует те, что имеются в запасе.

Аналогичная ошибка — труба и фитинг разных цветов. Например, труба белая, а фитинг серый.

Белая труба и серый фитинг. Как вам?

Это не катастрофа. Серьезных проблем скорей всего не будет. Однако, подобная пайка полипропиленовых труб имеет ряд минусов:

• Не эстетично. Разные цвета не сочетаются. Портят вид изделия.
• У разных производителей разные составы полипропилена. Материалы могут плохо подходить. Давать нежелательные химические реакции при нагреве.
• Автоматически лишаетесь гарантии производителя
• Толщина стенок фитингов и труб может разнится.

Если произойдет гарантийный случай (хотя кто им воспользуется), а запчасти разные, производитель имеет право отказать обратившемуся.

Как паять пластиковые трубы для водопровода и отопления

Обрезка труб осуществляется специальными ножницами. С их помощью вы сможете получить ровные края при обрезке

Когда вы отмеряете нужную длину отрезков трубы, важно учитывать, что труба заходит в паз фитинга. Если этот момент не учитывать, то отрезки могут быть короче необходимого размера

Включите паяльник и подождите пока он нагреется до нужной температуры в 250-260 градусов (отметка на регуляторе температуры). Обычно на данных приборах есть специальная лампочка (индикатор), которая сигнализирует об этом. Будьте осторожными при пайке, чтобы не получить ожог.

Чем больше диаметр трубы, тем дольше необходимо нагревать трубу и фитинги. Например, время нагрева трубы диаметром 25 мм составляет 6 – 7 секунд, а 20 мм – 5 секунд

Важно не перегревать материал, так как сильно растопленный пластик будет текучим, из-за чего может перекрыть стыки труб внутри, и нарушить проходимость

Для нагрева трубы и фитинга вставьте их в соответствующие гильзы паяльника. Сначала вставляется фитинг, а затем труба. Для этого необходимо подталкивать их вокруг своей оси

Важно при этом не наклонять детали, чтобы они заходили ровно, иначе это может привести к деформации соединения

Перед пайкой сделайте отметку карандашом на трубе. Она должна соответствовать глубине фитинга (уголок, тройник). По этой черточке вы будете ориентироваться во время вставки трубы в гильзу паяльника.

После того как вы подождете необходимое количество секунд для нагрева фитинга и трубы, как можно быстрее вытащите их из гильзы паяльника и соедините в необходимом вам положении. На это у вас примерно 5 секунд.

При соединении придерживайте фитинг и трубу, так как она будет выдавливаться назад. Подержите соединение пока пластик не застынет.

Время от времени прочищайте паяльник от остатков расплавленного пластика, чтобы не дышать токсичным материалом.

Внешние температурные условия

Монтаж и сварка полипропиленовых труб проводятся при определенных температурах:

• При +5 градусов и ниже выполнять установку нельзя. Отмечено у всех производителей. Ошибки чреваты некачественными стыками.
• Трубу нельзя подвергать деформации при температуре ниже +15 градусов. Даже перевозка материала должна выполняться в правильное время. Учитывая, что многие изделия хранятся на холодных складах, ситуация усугубляется.
• Если монтаж производится зимой, помещение предварительно прогревают. Оптимальная температура пайки полипропиленовых труб — +10 градусов и выше.
• Предпочтительная рабочая температура окружающей среды — в диапазоне от +5 до +45 градусов. Чтобы во время пайки поддерживать равномерную температуру рабочей зоны, используют обогреватель.

Производители дают таблицы с нормативами. Последние показывают временные нормы нагрева, стыковки и остывания изделий. Время зависит от диаметра, состава материала и глубины установки. В холодном помещении время прогрева увеличивается на 1-2 секунды.

Холодная сварка

Холодная сварка труб осуществляется при помощи специального клея. Он имеет особый состав, который размягчает наружные поверхности соединяемых элементов.

Для этого места соединений предварительно обезжириваются, затем на них наносится слой клея. После этого детали соединяются между собой, фиксируются в нужном положении и выдерживаются в течение определенного времени.

Поучившиеся соединение труб методом холодной сварки не уступает по прочности диффузионной термической спайке.

Преимущества:

простая технология, не требующая покупки электронагревательного оборудования.

Недостаток:

такой способ соединения полипропиленовых труб можно использовать только для систем холодного водоснабжения.

Для отопления и ГВС его применять не рекомендуется.

Соединение труб армированных алюминием

Требуется соблюдать правила при выполнении сварки полипропиленовых труб с армированием. Усиленный слой создается из алюминия или стекловолокна.

Используются при монтаже систем, перемещающих воду с высокой температурой, потому что под воздействием нагретой жидкости происходит линейное расширение материала и изгиб трубопровода.

При выполнении пайки обязательно проводится удаление алюминиевого защитного материала. Кроме того, этот слой влияет на качество соединения, а время сварки зависит от периода нагрева деталей из полипропилена.

Армированные трубопроводы отличаются увеличенным диаметром. Поэтому использовать стандартные насадки на нагревательном инструменте без предварительной подготовки изделий не получится.

Выполняется путем зачистки деталей. Он не проводится для изделий, усиленных стекловолокном. Они соединяются так же, как и неармированные трубопроводы.

Зачистка выполняется разными методами, потому что существует много технологий армирования изделий из полипропилена. Чаще применяется обработка при использовании шейвера. Он представляет собой металлическое устройство, в виде втулки с лезвиями.

Шейвер

Инструмент надевается на конец трубного изделия и вращается, что позволяет удалить алюминиевый защитный слой. Процесс осуществляется пока не останется только один пластик.

ПП трубы могут иметь исполнение, когда армированный слой находится посередине толщины стенки. В этом случае применяется торцеватель. Этот инструмент сильно похож на шейвер. Другое расположение и устройство ножей.

Инструмент позволяет сделать ровными торцы и удалить 2 мм армированного слоя, расположенного посередине толщины стенки трубы. Благодаря такой обработке получится выполнить качественную пайку.

Технологический процесс пайки

Когда полипропиленовые (ПП) трубы подвергаются нагреву, материал становится мягким. При этом одновременно происходит стыкование частей трубопровода. Под давлением частицы размягченного полипропилена проникают в структуру смежной трубы. Когда действие источника высокой температуры прекращается, материал остывает. При этом получают цельную конструкцию, т. к. шов запаян по всей длине окружности. Надежность соединения на участке, где стыковались трубы, обеспечивается, если соблюдаются условия:

• полипропилен нагревается до определенной температуры (с учетом вида труб, толщины стенок);
• высокое качество соединения обеспечивается при условии, что стыкуются изделия из одного материала (применение труб с разной маркировкой не приветствуется);
• когда соединяются части трубопровода, торцы должны плотно прилегать друг к другу, можно регулировать их положение путем шлифовки края с помощью наждачной бумаги;
• из-за высокой скорости остывания ПП-изделия нужно выравнивать максимально быстро, потом не удастся исправить дефект.

Надежность соединения обеспечивается благодаря правильному применению оборудования, выбору качественных материалов. Тонкости и этапы выполнения пайки будут рассмотрены ниже.

Способы соединения

Организация трубопроводной системы с изгибами и поворотами

В отличие от металлических и металлопластиковых изделий, в полипропиленовых трубопроводах не применяют резьбовые соединения, их части соединяются тепловой обработкой, частично расплавленные в местах стыков элементы при охлаждении формируют монолитный полимер.

В зависимости от диаметра изделий применяют два основных метода:

1. Муфтовый или “враструб” используют, если диаметр не превышает 63 мм. Обычно таким образом соединяют трубы с фитингами в местах поворота магистрали или ее разветвления
2. Стыковой метод предполагает расплавление срезов, их соединение под давлением и последующее охлаждение. Основной проблемой при самостоятельном соединении изделий таким методом является совмещение осей двух частей для обеспечения их параллельности

Фитинг для соединения трубопровода из металла с полимерной (PP) частью

Для соединения пластиковых участков с металлическими применяют фитинги с установленной в них внутренней частью с металлической резьбой, что позволяет присоединить трубу из полипропилена к металлической при помощи резьбового соединения.

Свариваемые враструб детали нельзя соединить друг с другом в холодном состоянии.
