Фитинги для пластиковых труб: ассортимент конструктивных элементов

Содержание:

Требования ко всем фитингам одинаковые: их надежность и прочность должна соответствовать прочности материала трубы, само соединение обладать высокой степенью герметичности.

По материалу изготовления:

  • металлические. Из черных металлов: сталь, чугун. Из цветных металлов: медь, латунь;пластиковые.

По рабочему предназначению:

Фитинги пластиковые пневматические

  • муфты и штуцеры – для соединения однонаправленных труб;крестовины и тройники – для отвода одной или двух труб от центральной магистрали;уголки, обводы, отводы – с их помощью выполняют угловые изгибы и пересечения линий трубопровода;заглушка – ставится на конце трубы.

По способу соединения труб:

  • сварные;резьбовые;пресс-фитинги;пуш фит;цанговые, или компрессионные.

Рассмотрим подробнее, что такое цанговые фитинги.

Правила установки и замены

При соединении металлопластиковых труб не надо нарезать резьбу, но тщательно подготовить торец все же придётся. Подготовка трубных элементов к стыковке включает в себя:

  • Обрезку трубы под прямым углом.
  • Выпрямление профиля изделия с помощью калибровщика.
  • Снятие ровной фаски с торца трубы.
  • Зачистку торца изделия от пыли и остатков стружки.

В теплое время года работы можно начинать сразу независимо от того, где были складированы стройматериалы. Зимой их сначала размещают на несколько часов в теплом помещении, где они смогут высохнуть от конденсата и прогреться до комнатной температуры. Потом можно будет приступить к монтажным работам.

По окончанию сборки металлопластиковый трубопровод проверяют на наличие протечек. Если какие-то соединения подтекают, их надо или переделывать — в случае использования пресс-фитингов, или подтягивать, если сборка выполнялась на обжимных деталях.

Для ремонта фитингов разъемного типа желательно использовать специальный сменный набор деталей фирмы-производителя.

Технология монтажа

Установку фитинга обжимного типа выполняют по следующей схеме:

  1. Подготовка торцов соединяемых металлопластиковых труб по описанной последовательности.
  2. Разборка фитинга на элементы.
  3. Надевание на трубу поочередно накидной гайки, уплотнительной прокладки, разрезанного кольца, второй уплотнительной прокладки, а затем плотная вставка в нее штуцера.
  4. Закручивание гайки до упора сначала рукой, а затем разводным ключом.

Монтаж пресс-фитинга состоит из следующих этапов:

  • Подготовка трубных деталей аналогичным образом.
  • Смазка края трубы мыльным раствором.
  • Вставка в металлопластиковую трубу фитинга с пресс-гильзой.
  • Обжимание гильзы клещами.

https://youtube.com/watch?v=VR1VjxcfpYY

Технология монтажа и замены фитингов

Прежде чем приступать к процедуре монтажа, стоит нарисовать подробное схематическое изображение будущей трубопроводной сети, а также подготовить весь необходимый инструмент. Первое даст четкое понимание количества труб и соединительных элементов, второе – позволит не отвлекаться на поиски и не тратить лишнее время. Из инструментов под рукой следует иметь:

  • Труборез. Особый тип ножниц, позволяющих легко разрезать любые пластиковые трубы. Место среза получается ровным и строго перпендикулярным продольной оси трубы.
  • Калибратор. Устройство для восстановления формы среза, который, после разрезания, может оказаться слегка смятым или сплющенным.
  • Набор гаечных ключей.
  • Обжимные клещи для монтажа пресс-фитингов. Сам по себе инструмент достаточно дорогой, поэтому для разового применения имеет смысл взять его в аренду.

Подготовительный этап монтажа одинаков для любых видов фитингов и включает следующие этапы:

  • От бухты металлопластиковой трубы (изделия малых диаметров чаще продаются именно так) отрезаются куски требуемой протяженности. При этом учитывается небольшой (1-2 см) запас, который будет входить внутрь фитинга.
  • Край отрезка внимательно осматривается, и при необходимости выравнивается.
  • Снимается внутренняя и наружная фаска (для пресс-фитингов только внутренняя).
  • При помощи калибратора восстанавливается геометрия обрезанного края.

Дальнейший порядок монтажа непосредственно зависит от типа фитинга.

Компрессионный фитинг:

  • На подготовленный отрезок трубы надевается гайка и обжимное кольцо.
  • Конец трубы до упора вставляется в фитинг.
  • Далее, кольцо надвигается на фитинг.
  • На резьбу фитинга накручивается гайка и затягивается двумя гаечными ключами.

Пресс-фитинг:

  • На подготовленный край трубы надевается гильза, а на фитинг – прокладка.
  • Труба насаживается на фитинг до упора.
  • Обжимные клещи, настроенные на работу с трубой такого сечения, устанавливаются вплотную к краю фитинга, и с силой зажимаются.
  • После первого зажима инструмент проворачивается на 30-40 градусов и производится повторный обжим.
  • На правильно обжатом фитинге отчетливо видны две параллельные вогнутые полосы.

Рекомендуем ознакомиться: Использование компрессионных фитингов при монтаже трубопроводов

Монтаж пуш-фитинга производится путем проталкивания штуцера в конец трубы. Труба должна пройти до упора, что контролируется через специальные смотровые окошки в корпусе устройства. Об успешном закреплении изделия будет свидетельствовать щелчок. Конструкция пуш-фитинга допускает многократную сборку и разборку изделия.

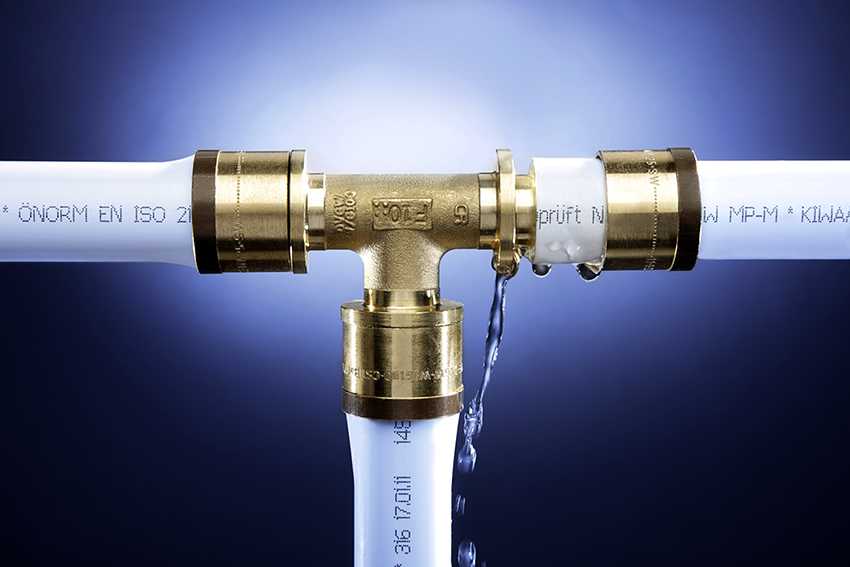

После завершения монтажа трубопроводной системы, проводятся ее испытания, путем плавного увеличения подачи носителя. Если те или иные соединения дали течь, их необходимо подтянуть или переделать.

Виды соединений при монтаже МП труб

Сборка трубопроводных металлопластиковых систем предполагает использование фитинга. Таких соединений существует три вида, каждый из которых отличается некоторыми особенностями.

Компрессионные фитинги

Соединение деталей металлопластиковой трубы компрессионными фитингами — самый простой и экономный вариант, его можно использовать даже непрофессионалу в домашних условиях. Для монтажа используются обжимные соединительные детали из латуни. Эти детали не монолитны, имеют разборную конструкцию, что позволяет разбирать систему многократно и при необходимости заменять вышедшие из строя детали. Для монтажа необходим только гаечный ключ соответствующего диаметра.  Порядок работы для самостоятельного монтажа труб:

  1. Установить отрезок металлопластиковой трубы на расстоянии 10 см от начала заготовки.
  2. Обрезать трубу по намеченным линиям.
  3. Надеть гайку и кольцо соединительной детали.
  4. Неровности трубы после обрезки устраняются режущим инструментом с внешнего и внутреннего края.
  5. Соединить фитингом элементы трубы.
  6. Закрутить гайку на штуцер. Не делайте этого до упора, необходимо оставить свободным одно кольцо резьбы.

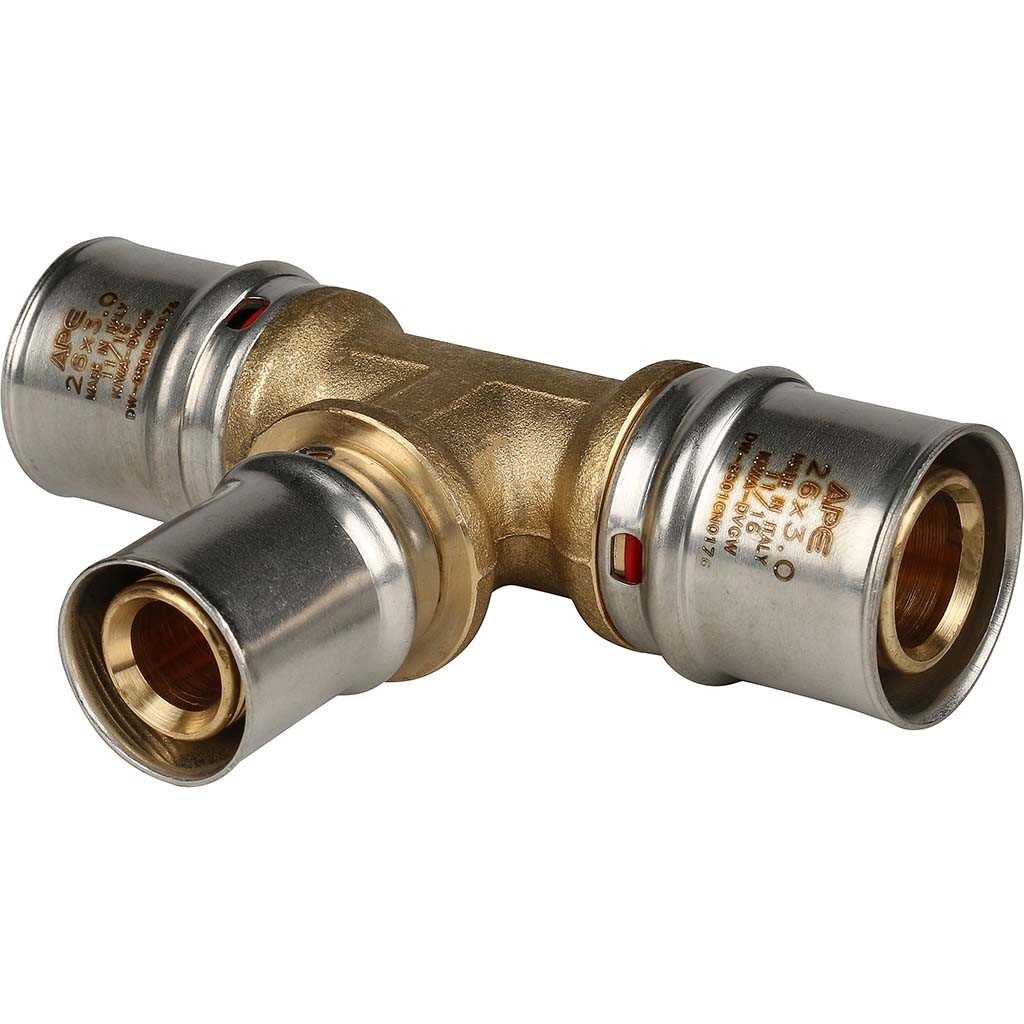

Соединение пресс-фитингами

Некоторые отличия в конструкции и способе соединения металлопластиковых труб имеют пресс-фитинги. Эти детали позволяют создавать более надежное сцепление между трубами, но и сам процесс монтажа будет сложнее, а для работы нужны пресс-клещи. Если вы обладаете минимальным опытом работы и имеете соответствующий инструмент, то можно преступать к работе, следуя пошаговой схеме:

  1. Откалибровать край трубы после обрезки снятием фаски.
  2. Плотно обжать муфтой обработанные края трубы.
  3. Штуцер соединяется с уплотнительным кольцом. Полученную систему вставляют в трубу.
  4. Последний этап происходит при помощи пресс-клещей. Этот метод позволяет обжать муфту плотно, избегая зазоров.

Зажим следует выполнять максимально аккуратно, повторение этого процесса может повлечь за собой образование трещин, вмятин на трубе.

Цанговые соединения

Цанговые фитинги позволяют многократно монтировать систему из металлопластиковых труб. Цанга — дополнительное кольцо, которое помогает достичь надежной герметизации. Имеют несколько вариантов конструкций, включая “тройник” — этот вид соединительного элемента позволяет делать разветвления в системе трубопровода. Разъемные фитинги не рекомендуется применять для стенового монтажа труб, во всех остальных случаях схема установки включает в себя несколько основных шагов:

  1. Разметка участков трубопровода с пометками в тех местах, где будет ставиться фитинг.
  2. Подготовка трубы к обрезке (обрезка трубы, шлифовка шероховатостей обрезанного края, выравнивание среза трубы калибратором).
  3. Надеть гайку с кольцом поверх трубы.
  4. Далее труба надевается на штуцер для МП труб.
  5. Затянуть гайку ключом.

Последнее действие выполнять постепенно и без сильного нажима, это может привести к срыву резьбы.

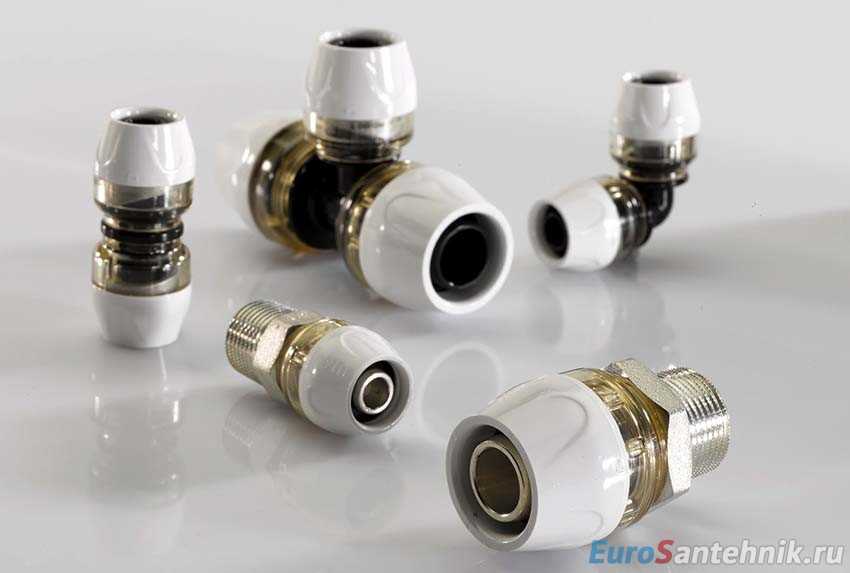

Пуш соединения

Пуш-фитинги — простой способ монтажа металлопстиковых труб без применения какого-либо инструмента. Для этого изделие вставляется в соединительную деталь, которая в дальнейшем проталкивается и становится в паз под напором воды. Клин такого фитинга образует в последствие надежный зажим, защищающий систему от протечки. Единственный минус такого соединения — цена, которая, впрочем, полностью оправдывается полученным результатом.

Конструктивное исполнение фитингов для труб

В зависимости от строения соединители пластиковых труб бывают прямыми фланцевыми, выполненными в виде тройника или отвода. Изделия могут иметь резьбу, при помощи которой осуществляется их монтаж, или быть без нее. Фасонные элементы можно разделить на разборные и неразборные. При использовании резьбовых фитингов для уплотнения соединения применяется специальная лента или лен, который накручивается на резьбу.

Фитинги могут быть прямые, тупиковые, в виде отвода или тройника

Конструктивные особенности фасонных частей напрямую влияют на их назначение. В зависимости от этого различают фитинги в виде переходников, муфт, сгонов, крестовин, тройников, уголков, компенсаторов, американок, регулирующей арматуры, пробок с заглушками. Каждый тип пластикового элемента имеет разные размеры, что позволяет подобрать детали для инженерной коммуникации определенного диаметра.

Самым простым фасонным элементом, предназначенным для соединения двух частей трубы, является муфта, которая представлена отрезком цилиндрической формы. Она может использоваться под пайку (при этом должна быть выполнена из того же материала, что и трубы) или применяться для перехода от гладкого участка трубы к гофре.

Существует несколько типов муфт. Соединительные пластиковые фитинги используются при пайке трубопровода из того же материала. Другой тип фасонного элемента может быть предназначен для соединения двух участков, одни из которых стыкуется посредством пайки, а второй – при помощи гайки. Третий вид муфт представлен фитингами для пластиковых труб канализации, применяется для перехода с жесткого участка трубопровода на гофрированный. К четвертому типу относятся муфты-переходники, так называемые американки.

Для присоединения пластиковой трубы к металлической или для подключения к водопроводу сантехнических элементов часто используется американка. Такой фитинг представляет собой цельную неразборную конструкцию. Американка способна обеспечить надежную герметизацию соединения благодаря специальному конусу с резиновым или силиконовым уплотнительным кольцом. Данный тип фитинга может быть прямым или угловым, имеет наружную или внутреннюю резьбу.

Одними из самых востребованных элементов являются фитинги-муфты

Переходники для труб ПВХ и ПЭ по внешним признакам сходны с муфтами. Они служат для соединения двух участков труб разных диаметров, что достигается благодаря тому, что элементы имеют неодинаковые сечения концов. На переходниках для канализационных труб разных диаметров может быть внутренняя или наружная резьба.

Фитинги для пластиковых труб разного исполнения

Для осуществления поворота движения потока в системе используются уголки. Трубы соединяются при помощи элемента под определенным углом. Их также часто применяют для подключения сантехнического оборудования. Изделия выпускаются с углом от 45 до 90°, имеют наружную или внутреннюю резьбу. Существуют комбинированные элементы, позволяющие объединять части магистрали разных сечений. Уголки для пластиковых труб не только служат для поворота системы, но и защищают ее от напряжения и лишнего натяжения.

Для стыкования нескольких линий предназначены крестовины и тройники для пластиковых труб. Такие фасонные элементы представлены в широком видовом разнообразии. Их концы могут иметь различное сечение и тип резьбы для соединения труб из неоднородных материалов. В зависимости от этого различают проходные и равнопроходные варианты. Для обхода разного рода препятствий в магистральной системе используются обводы.

Поворотные фитинги выпускаются с углом от 45 до 90°

В качестве запорно-регулирующей арматуры для конструкции из пластиковых труб выступают краны и вентили. Изделия выпускаются в виде ручных и термостатических элементов. Фитинги можно классифицировать по уровню герметичности и по сфере применения. Краны характеризуются большой степенью герметичности. Самой удобной разновидностью запорно-регулирующей арматуры является кран-американка, который может монтироваться или демонтироваться без разборки системы.

Заглушки являются тупиковыми элементами, которые присоединяются к трубопроводу посредством резьбы или пайки. Они надежно защищают систему от проникновения в нее грязи и посторонних предметов. Заглушки можно применять в тандеме не только с трубопроводами, но и другими вариантами фитингов для пластиковых трубок. Кроме того, такие элементы в дальнейшем позволяют осуществить модернизацию системы с присоединением новых участков.

Инструменты для монтажа металлопластиковых труб

Одним из главных преимуществ МП труб является простота их монтажа. Некоторые элементы можно установить даже вручную, но для выполнения основных установочных работ все же потребуется определенный инструмент.

Трубогиб — часто применяемый при монтаже металлопластика инструмент, позволяющий вручную изменить наклон эластичной трубы для максимально плотного сцепления. Чаще всего применяется в случае, если стандартная округлая форма должна быть изменена на овальную. Это простой и безопасный в бытовом применении прибор, который позволяет минимизировать риски деформации изделия или его разрушения. Работает практически со всеми видами сечений.

Пружинный трубогиб предназначен для домашнего использования. Механизм действия прост — пружина вводится внутрь и разгибается в месте предполагаемого сгиба.

Гидравлические агрегаты — приспособления профессионального уровня. Работают при помощи насоса, который позволяет свести к минимуму механический нажим на трубу. Это гарантирует точное и безопасное сгибание трубы в нужном месте.

Пресс-клещи — инструмент для точной и аккуратной обработки деталей МП труб, что позволяет создавать надежное долговечное сцепление элементов системы.

Клещи для ручной работы позволяют применять их без специальных навыков в быту при необходимости корректного обжима муфты на трубах диаметром до 20 мм. Такой инструмент хорош для проведения малых ремонтных работ своими руками, но в более масштабных мероприятиях принимают участия приборы помощнее — пресс-клещи с электрическим приводом, которые ровно и с ювелирной точностью обрабатывают поверхности диметром до 110 мм.

Электрический пресс-инструмент используется в основном профессионалами, в личных же целях его использовать нецелесообразно из-за внушительных габаритов.

Видовое разнообразие фитингов

Фитинги отличаются не только по материалу и видам соединения, но к тому же по своей форме. Некоторые детали служат для соединения двух-трёх труб в одно целое. Другие элементы необходимы для того, чтобы создать резкий поворот системы трубопровода. В итоге детали фитинга может разделить по виду.

  1. Муфта — это деталь, которая по своему внешнему виду напоминает просто кусок отрезанной трубы. Муфта применяется для соединения двух труб и поэтому может быть простой и переходной. Первый вариант необходим для соединения двух труб одинакового диаметра. Переходной тип необходим для крепления двух труб разного диаметра, поэтому на концах муфты есть внутренняя резьба, которая отличается друг от друга по длине.
  2. Такой вид фитинга, как бочонок очень похож с внешней стороны на муфту, только на верхней части с одной стороны имеется резьба небольшой толщины. Такие переходники могут использовать для соединения двух труб, но чаще используются для перехода и соединения труб с сантехническими устройствами, такими как бойлер, кран, стиральная машина и т. д.
  3. Сгон также похож на бочонок или на муфту. Отличительная черта такого вида фитинга в том, что резьба имеется с двух концов, причём их длина разная. Такой вид соединения используется в случае разрыва трубопровода, поэтому чаще всего применяется в тандеме с муфтой.
  4. Уголки обычно используют при возведении трубопровода с нуля. С помощью уголка формируются повороты, поэтому эта деталь может быть представлена под углом в 30, 45 и 90 градусов, хотя на сантехнических рынках часто можно встретить и нестандартные варианты. Использование уголков значительно упрощает схему проектировки трубопровода и экономит место.
  5. Тройники часто устанавливают, если есть необходимость в создании отвода трубы. Как правило, основная часть системы не изменяется, но есть возможность для подсоединения третьей трубы. Часто такой принцип используется в частных секторах для подсоединения шланга при поливе огорода или при выводе сантехнической системы во двор. Ветки тройника обычно имеют отклонения в 45 или 90 градусов.
  6. Крестовины соединяют сразу четыре трубы и имеют отклонения только в 90 градусов. Принцип использования крестовины такой же, как у тройников.
  7. Штуцер часто используется в частных секторах, когда нужно присоединить шланг. Это своего рода фитинг, который позволяет устанавливать гибкие элементы сантехники.
  8. Заглушки также относятся к фитингу. Это элемент, который просто перекрывает трубы до момента окончания работ. В некоторых случаях может понадобиться и временное перекрытие воды, без отключения водоканала, поэтому и используется заглушка.

Новичков обычно такое большое разнообразие соединительных деталей пугает. Но на самом деле, если вникнуть в основные группы классификации, то можно заметить как такие простые детали крепления упрощают работу при возведении трубопроводов. Простота установки в основном заключается в том, что монтаж фитинга не требует применения сварки, а всё можно сделать своими руками при использовании минимального количества инструментов.

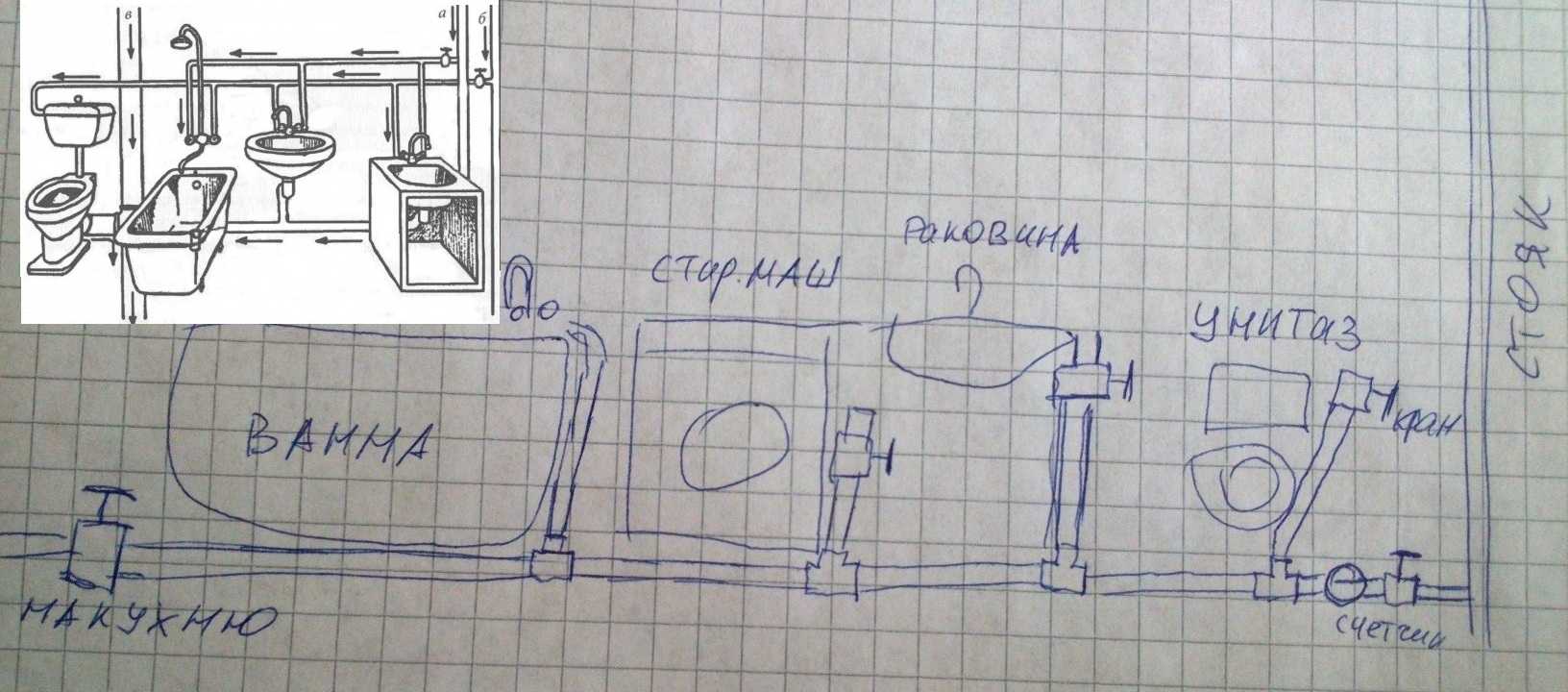

Пример разводки системы водоснабжения

Сначала рисуем план разводки водопровода. Сделать это можно на листе бумаги, обозначив необходимые фитинги

Обратите внимание, что под установку кранов необходима установка фитинга с резьбой на конце. Краны нужны на отводах к бытовой технике и к сантехническим приборам, к радиаторам отопления

Это дает возможность отключать приборы не перекрывая всю систему целиком. Тип резьбы и ее размер подбираете в зависимости от вида используемого крана.

Пример системы водоснабжения на металлопластиковых трубах

Также переходные фитинги нужны до и после счетчика (воды или отопления зависит от типа системы). Нарисовав подробный план, проставляете размеры на всех участках. По данному чертежу считаете, сколько и чего вам надо. Фитинги можно закупать строго по списку, а трубы желательно взять с некоторым запасом. Во-первых вы могли ошибиться при измерении, во-вторых, при отсутствии опыта можно какой-то кусок испортить — отрезать меньше, чем требуется или неправильно обжать, и т.п.

Договоритесь о возможности обмена

При покупке всего необходимого договоритесь с продавцом о том, что при необходимости вы сможете поменять/вернуть некоторые фитинги. С ними часто ошибаются даже профессионалы, а уж тот, кто решился делать разводку системы водопровода или отопления из металлопластика своими руками и подавно. Остатки трубы никто у вас обратно не примет, а фитинги — запросто. Но для гарантии сохраняете чек.

Иногда удобнее использовать коллекторы. Они позволяют параллельно подключить несколько потребителей. Бывают коллекторы для водопровода и для отопления (при разводке теплого пола)

Когда и как начинать работу

Придя домой, разложите фитинги, приступайте: монтаж металлопластиковых труб летом можно делать сразу, зимой надо выждать некоторое время (часов 12), пока все элементы не нагреются до комнатной температуры. Отрезать за раз желательно один отрезок трубы нужной длины. Это чуть дольше, но так точно не запутаетесь. Далее действия в зависимости от выбранного типа фитингов.

Разводка отопления металлопластиковыми трубами делается только на пресс-фитингах

После завершения монтажа металлопластиковых труб, трубопровод проверяют. Если это водопровод, достаточно открыть кран на входе. Делать это надо постепенно и плавно. Система сразу начнет заполняться водой. Если ничего нигде не потекло — вы все сделали верно. Если какие-то соединения потекли, их надо или переделать — если использовались пресс-фитинги, или подтянуть — если сборка была на обжимных соединителях.

Если из металлопластиковых труб собиралась система отопления, перед пуском ее надо опрессовать — испытать повышенным давлением, закачав в систему холодную воду. Если испытание прошло успешно, можно делать пробный запуск отопления.

Видео по теме

Еще раз о том, как правильно проводить монтаж металлопластиковых труб объяснят специалисты Valtek (Валтек), продукция которой считается одной из лучших на этом рынке.

Монтаж металлопластиковых труб при помощи компрессионных фитингов

Компрессионные фитинги состоят из нескольких частей. Основа — литой корпус с резьбой. Также имеется обжимное кольцо, которое фиксирует кусок трубы на фитинге и накидная гайка, которая зажимает соединение. Важная деталь — уплотнительное кольца, которое обеспечивает герметичность.

Такой способ монтажа хорош тем, что не нужно никакое специальное оборудование. Второй плюс — соединение разборное и при необходимости можно фитинг заменить. Если он вышел из строя или возникла необходимости изменения конфигурации трубопровода. И это очень удобно.

Но есть и недостаток: время от времени на резьбе возникает течь. Устраняется все просто — подтяжкой на пол-оборота. Но из-за этого все соединения должны быть доступны и замуровывать их нельзя. Также напрягает необходимость проверки — потекло-не потекло. Не всем это нравится.

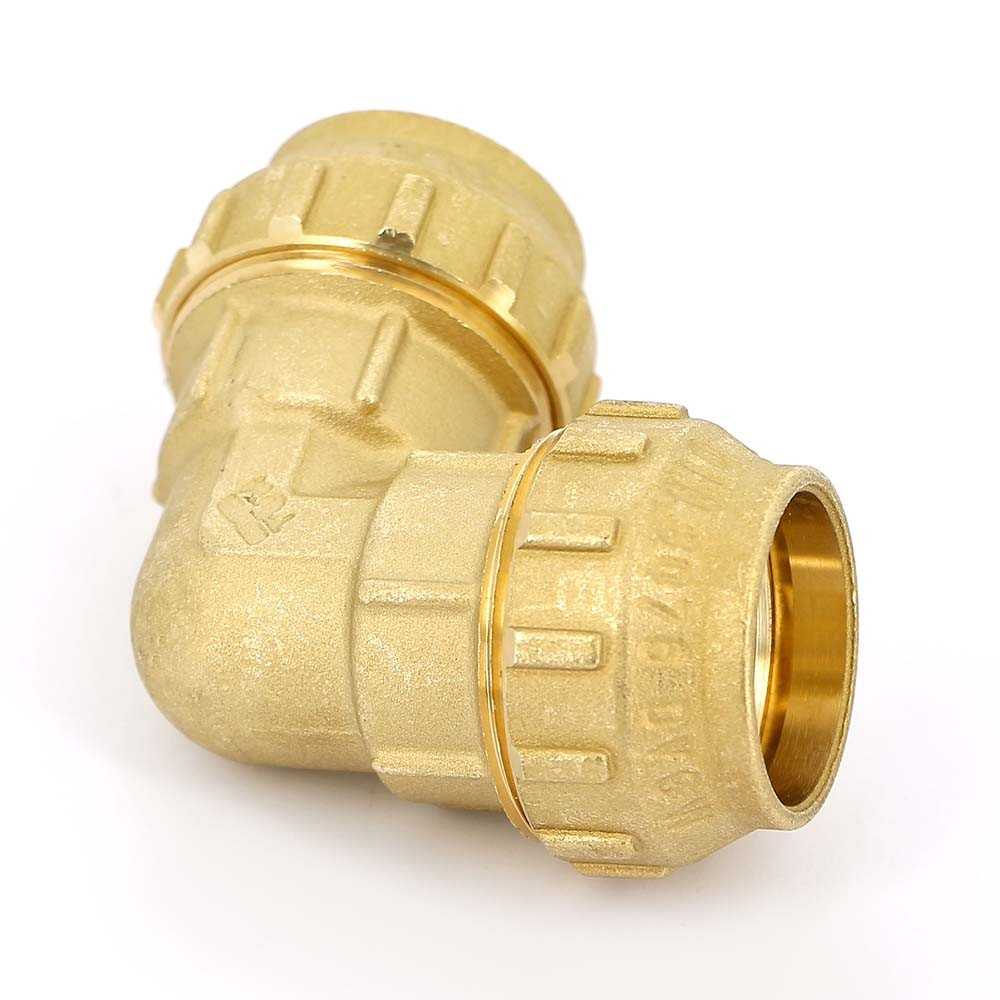

Так выглядят компрессионные фитинги

Ассортимент фитингов широк  уголки, тройники, крестовины, переходники (с одного диаметра на другой). И все это с разными углами, в разных диаметрах.

Монтаж металлопластиковых труб на компрессионных фитингах начинается с того, что снимается накидная гайка и обжимное кольцо, проверяется наличие уплотнительной резинки. После этого собственно и начинается сборка:

  • Гайка и кольцо надеваются на трубу.
  • Отрезок натягивается на фитинг до упора. Упор обозначается специальным небольшим выступом-буртиком.
  • Кольцо натягивается тоже до упора на фитинг.

    Перед затягивание гайки

  • Закручивается накидная гайка. Сначала руками, соединение металлопластиковых туб подтягивается при помощи двух ключей. Один удерживает корпус фитинга, второй крутит накидную гайку.

На этом все, процесс монтажа компрессионного (винтового, резьбового) фитинга закончен. Есть только один нюанс: если в систему заливать будете антифриз, сразу прокладки меняйте. Те, которые идут в комплекте потекут с незамерзайками очень быстро. Ставьте паронитовые или тефлоновые. Только они могут обеспечить герметичность. А вообще, для систем с антифризом лучше использовать пресс-фитинги. Они точно не текут (если правильно обжаты).

Классификация способов соединения труб: особенности сварки

Труб, как и соединений, достаточно много. Можно найти лучший способ для конкретной ситуации. Но всего разделяют 2 основных способа соединений труб.

Методы соединения труб:

  1. Неразъемные. К таким соединениям относится сваривание, склеивание, герметизация, использование пресс фитингов и другие варианты.
  2. Разъемные. Они включают резьбу, цангу, фланцы и другие.

При необходимости разъемные устройства можно разобрать и заново собрать. Это намного упрощает ремонтные работы. А неразъемные способы не позволят вернуть первоначальный вид разобранному трубопроводу.

Сварка используется для разных видов труб. Она позволяет создать герметичное соединение. При работе с металлическими трубами применяют высокотемпературную сварку, а для пластиковых – низкотемпературную. К свариванию относят плавление и метод давления.

Но сварка не всегда дает желанный результат. Данный метод используется не так часто, хоть и гарантирует надежное и герметичное соединение. Альтернативой сварке является использование резьбовых соединений, американок, цанг, обжимных пресс-фитингов, штуцерных фитингов, хомутов, шарниров, рукавов высокого давления.

Как выбрать пресс клещи

Несмотря на то, что процесс монтажа фитинга не является сложным, чтобы выполнить работу, нужно использовать специальный инструмент под названием пресс клещи, которые предназначаются для установки соединительных изделий на трубы. В продаже имеются как более простые ручные модели, так и сложные – гидравлические.

Чтобы своими руками произвести установку фитингов, домашнему умельцу будет достаточно ручного инструмента, поскольку им проще пользоваться и стоит он гораздо дешевле. Что касается качества соединений, сделанных с его помощью, то оно не уступает тем, которые производились при помощи профессиональных гидравлических пресс клещей.

Помимо этого, в продаже есть усовершенствованные модели пресс клещей с особой маркировкой:

  • OPS – прибор позволяет увеличивать усилия, приложенные к устройству, за счет наличия фиксаторов ступенчатого типа;
  • APC – в ходе рабочего процесса контроль над качеством получаемого соединения производится автоматически. Если процесс обжима не завершен должным образом, пресс не откроется;
  • APS – инструмент в зависимости от размера фитинга способен самостоятельно распределить усилие, которое к нему прилагается.

Детальная характеристика обжимных фасонных деталей

Обжимные фасонные изделия также называют зажимные, компрессионные, цанговые или резьбовые. Основные характеристики данных элементов включают такие достоинства:

  • Благодаря наличию специальной резьбы, установка выполняется без специального инструмента;
  • Разборное соединение позволяет повторно использовать компрессионные изделия при необходимости;
  • Сравнительно низкая стоимость.

Однако резьбовые фасонные изделия не лишены недостатков, основными из них являются:

  • Соединение должно находиться в зоне постоянного контроля, поэтому запрещена установка скрытым методом, внутри стен или пола;
  • Длительность установки.

Монтаж обжимного фитинга

Обжимные фасонные детали имеют оптимальные технические характеристики для применения в системе водоснабжения.

Для того чтобы выполнить подключение металлопластиковых магистралей с использованием обжимных фасонных деталей, лучше заранее нарезать куски трубопровода необходимой длины. Рекомендуется использовать специальные ножницы, что исключит возможность повреждения защитного слоя изделия. Острые края, какие образуются в процессе нарезки, необходимо обработать. При правильном проведении данных подготовительных манипуляций Вы сможете установить резьбовые фасонные изделия без особых проблем. Для этого потребуется:

  1. На трубопровод одеть обжимной хомут и гайку.
  2. Закрутить обжимную гайку до упора. Закручивание выполняется до появления характерного потрескивания, пережимать резьбу не стоит, это негативно скажется на герметичности соединения.

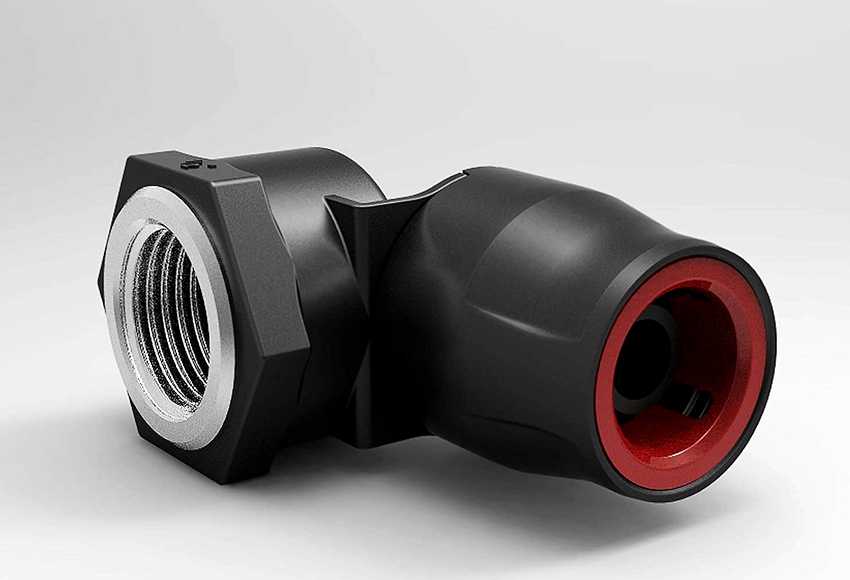

Отличительные особенности пуш – фитингов

Пуш-фитинги для металлопластика устанавливаются с помощью стандартных ключей, а для сборки даже самой сложной системы не требуется квалификационных навыков. Наличие плавного профиля, совсем незначительного веса и простоты конструкции дает возможность применения этих стыков в узких пространствах и неудобных, труднодоступных углах.

Конструкцию составляют всего четыре элемента:

  1. защитный корпус. Его изготавливают из поливенилсульфарона (PPSU) – высокопрочного современного материала с применением новейших технологий. По своим техническим данным этот полимер составляет конкуренцию даже самым твердым металлам;
  2. кольца для уплотнения. Для их выпуска применяется эластомер EPDM, он невосприимчив ни к температурным перепадам, ни к влажности, поэтому способен обеспечить идеальную герметичность стыковки в любом климате;
  3. кольцо с пружиной. Этот элемент создает возможность надежной фиксации всех компонентов в нужном положении;
  4. кожух наружной защиты. Он предназначен для обеспечения прочности конструкции и защиты фиксированного участка.

Такое уникальное строение позволяет любому человеку, не прилагая особых усилий и не имея специальных навыков, сделать самое надежное переходное устройство простыми подручными инструментами.

Американки

Фитинги американки для металлопластиковых труб называют самым удобным и популярным видом фасонных изделий. К этому добавляют и высокую надежность.

Это резьбовой вид соединения считают экзотическим, и говорят, что к его созданию причастны американцы. Отсюда, собственно говоря, и пошло название «американка».


По своей сути это муфта с накидной гайкой, которую можно демонтировать много раз. Чтобы выполнить стык с таким вариантом фасонных изделий, необходимо только закрутить гайку.

Так же мастера утверждают, что при помощи американки очень удобно производить действия с отопительными радиаторами.

На базе этого конструктивного элемента можно создать стык высочайшего уровня герметичности, по этим причинам данный вид соединения обширно используется в высокотемпературных системах с и таким же уровнем давления.

Краны


Краны – это фитинги для металлопластиковых труб, которые представляют собою ряд запорно-регулирующей арматуры. Их применяют для различных трубопроводов. Это могут быть магистрали с подачей холодной, а так же и горячей воды. При установке крана необходимо помнить, некоторые правила.

Краны бывают следующих видов: прямые, угловые и комбинированные. С их помощью просто сконструировать систему высокой сложности.

Стоимость кранов отличается в зависимости от сложности их конструкции.

Пресс – муфты

Смотреть видео – прессовой или обжимной Ф

Фитинги опрессовочные для металлопластиковых труб называют пресс – фитингами. Устройство данного механизма описано немного выше, и такие муфты существуют в нескольких типах. Это позволяет посредством пресс – фитинга соорудить разводку всех конфигурационных вариантов.

Для разветвления и поворотов используют отводы, уголки и тройники. А для оформления линейной магистрали ставят переходники и состыковочные элементы. Кроме этого унификация этих фасонных устройств дает возможность состыковать металлопластиковые трубы с медными и другими видами сортамента.


Нужно отметить, что опрессовочные изделия для металлопластиковых труб создают неразъемное соединение, которое имеет свои значительные преимущества:

  • Высокий уровень прочности. На участке с установленным пресс – фитингом рабочий показатель давления составляет до 10 атмосфер.
  • Длительный период использования опрессовочных фасонных устройств на металлопластиковых магистралях. И высокие показатели соединения на протяжении всего сроки эксплуатации не изменяются. Производители уверяют, что пресс – фитинги в случае правильной установки могут служить более полувека.
  • Стыки не нужно обслуживать. Благодаря этому свойству стыки могут монтироваться скрытым способом.
  • Пресс – муфты не боятся температурных изменений.
  • Монтаж выполняются легко и за короткое время.
  • Использование опресовочных фитингов уменьшает расход трубного сортамента и арматуры, что по большому счету удешевляет протяжку магистрали.

Некоторые секреты установки зажимных муфтовых приспособлений

Несмотря на то, что зажимные фитинги для металлопластиковых труб монтируются просто, есть некоторые нюансы, которые нужно запомнить. Прежде всего – это правильно выбранные для работы клещи.

Без качественного этого инструмента, говорить о надежной работе магистрали не приходится

При покупке нужно обратить внимание не только на изготовителя инструментов для зажимных деталей, но и на то, что этот инструмент предназначается для работы только с определенным объемом трубопроката

Хотя есть модели, которые позволяют работать с несколькими диаметрами зажимных механизмов. Новые усовершенствованные модели клещей для зажимных муфт имеют особую маркировку: ОРS, АРС и AРS. Так же потребители могут встретить в продаже ручные и гидравлические варианты спецоборудования для зажимных устройств.

Компрессионные муфты

Компрессионные фитинги для соединения металлопластиковых труб на сетевых магистралях встречаются очень часто. Устройство компрессионного элемента следующее: кольцо обжима, накидная гайка, штуцер.

Монтаж компрессионного фитинга осуществить не сложно. Его последовательность такая:

  • выравнивается трубная заготовка;
  • на ней аккуратно выполняется срез, для которого предварительно делается разметка;
  • зона среза обрабатывается разверткой, и трубному изделию придается округлая правильная форма;
  • на заготовку одевается гайка компрессионного фитинга и разрезанное кольцо;
  • увлажненный штуцер «садят» на трубу так, чтобы торцевая часть трубы упиралась в кромку муфты;
  • гайка закручивается до упора от руки;
  • затем гайку подтягивают ключом, делая не больше одного – двух оборотов.

Выполняя монтаж компрессионных муфт, не следует применять ключи, оснащенные дополнительными рычагами.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Это лофт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
