Все про буровые трубы: виды, характеристики, особенности

Виды и характеристики бурильных труб

Бурильные изделия разделяют по типу конструкции на:

1. Цельные. При производстве таких изделий используется монолитная заготовка с утолщениями на концах. Такие элементы подвергаются сначала термическому закаливанию, а затем обрабатываются механическим путём.
2. Сборные. В отличие от цельных деталей, в производстве сборных применяют горячекатаную заготовку. На таких деталях есть специальные приспособления, которые с помощью завинчивания крепят на концах труб.

Помимо этого трубы классифицируются по материалу, который лежит в основе их производства. Как было сказано выше, такими материалами могут выступать сталь (для производства бурильных труб сбт) или лёгкие сплавы, из которых делают, соответственно, легкосплавные изделия.

У разных производителей бурильные приспособления могут отличаться по ряду признаков, но в большинстве случаев их подразделяют на три основных типа: обычные, утяжелённые и ведущие.

Обычные бурильные трубы имеют тонкие стенки и применяются для бурения в нетвердых типах грунта

Обычные

При изготовлении деталей обычного типа используются только алюминиевые сплавы и составы из стали. Главным отличием этого вида можно назвать наличие круглого сечения в поперечном направлении. Они являются тонкостенными (толщина стенки колеблется от 4.75 до 11 мм). Для их стыковки между собой используют специализированные замки, которые оснащены резьбой конического типа. Труба легкосплавная буровая (относящаяся к этому типу) обычно подвергается специальной процедуре для увеличения прочностных характеристик. Их концы принято утолщать, что помогает им более качественно и длительно функционировать.

Утяжеленные бурильные трубы

Производятся в основном из стали и обладают круглым сечением. Начальный материал представлен поковкой, которую для усиления качественных характеристик подвергают механической или же термообработке. Такие детали осуществляют необходимую для усиления бурения нагрузку на инструмент. Помимо этого, конструкция из такого вида изделий обладает повышенной прочностью.

В случае, если форма скважины при бурении искривляется, применяются утяжелённые бурильные трубы с квадратной разновидностью сечения. Если такая деталь является ведущей, её монтируют сверху колонны. Утяжелённые изделия могут обладать помимо обычных типов сечения ещё и шестигранным.

Толщина стенок у утяжелённого типа изделий варьирует от 16 до 50 мм. Их объединение в бурильную конструкцию происходит с помощью обычной резьбы. Каждая такая деталь имеет специальный маркер «УБТ». Как правило, их используют в обычных условиях. Глубина, на которой они могут осуществлять работу, колеблется от 2000 до 2500 м. Диаметр наружный такой трубы может быть от 79 до 279 мм.

Тяжелые трубы отличаются большой толщиной стенки и соединяются при помощи резьбы

Помимо этого, эти изделия переносят большую часть нагрузки (из-за того, что помещаются вверху всей конструкции). Для того, чтобы выдерживать её, такая буровая труба производится с уменьшенными размерами – она более короткая, нежели прочие типы.

Ведущие

Имеют многогранное сечение. Очень часто их размещают в верхней части колонны (оттуда и название). Отличительная черта этих изделий заключается в том, что они обладают четырёхгранными, шестигранными и восьмигранными видами сечения. Этот вид труб не бывает укороченным, как утяжелённые бурильные трубы. Но, для того, чтобы выдерживать огромные нагрузки, их стенки утолщают. Процесс утолщения происходит при помощи различных типов высадки. Высадка может быть внутренней, наружной или комбинированной.

Ведущая буровая труба

буровая установка буровое оборудование оборудование для обслуживания скважин оборудование для нефтегазовой промышленности запчасти машины и оборудование

Квадратного сечения (ВБТ И ВБТС)

Предназначена для передачи вращения от бурового ротора к бурильной колонне.Трубы ВБТ изготавливаются из легированных сталей по ТУ 1324-034-48416997-2005, API Spec 7—1 с термообработкой по всей длине.По согласованию с потребителем возможна поставка труб ВБТ другой длины или замена резьб ниппельного и муфтового концов на равнопрочные.

Обозначение трубы	сторона квадрата	диаметр канала, мм	наружный диаметр	замковая резьба	длина, мм	масса, кг
муфтовый конец	ниппельный конец	муфтовый конец	ниппельный конец
ВБТ-63	63,5	31,8	104,8 / 120,6	85,7	3-86Л / 3-102Л	3-73	1130012190	320
ВБТ-76	76,2	44,4	104,8 / 120,6	104,8	3-86Л / 3-102Л	3-86	380
ВБТ-80	80	50	104,8 / 120,6	104,8	3-86Л / 3-102Л	3-102	380
ВБТ-89	88,9	57,2 71,4	120,6 / 146,0	120,6; 139,7	3-102Л / 3-121Л; 3-117 Л / 3-118Л	3-102	113001219016460	491
ВБТ-108	108	71,4 71,4	146 / 139,7	139,7	3-121Л/ 3-118Л	3-118	703
ВБТ-133	133,4	82,6	196,8 / —	177,8	13-152Л / —	3-147; 3-149	1612
ВБТ-140	139,7	82,6	196,8 / —	177,8 184,2	13-152Л / —	3-147; 3-149	1876

Труба бурильная толстостенная (ТБТ)

труба бурильная толстостенная (ТБТ) предназначена для создания осевой нагрузки на породоразрушающий инструмент и передачи момента вращения от ротора при бурении сложных горизонтальных скважин.Трубы изготавливаются из легированных сталей с термообработкой по всей длине по ТУ 1324-236-07500243 −2006, API Spec 7—1.Длина труб от 8300 до 9450мм. Трубы выпускаются трех видов:I — с одним центральным утолщениемII — с двумя центральными утолщениямиIII — с центральным утолщением и со спиральными канавками

Обозначение трубы	Замковая резьба ГОСТ Р 50864	Наружный диаметр, мм	Внутренний диаметр, мм
ТБТ-89	3—102	89,9	50,8; 52,4; 57,2
ТБТ-102	3—108	101,6	57,2; 63,5; 65,1
ТБТ-114	3—122	114,3	68,3; 69,9; 71,4
ТБТ-127	3—133	127,0	75; 76,2; 88,9
ТБТ-140	3—147	139,7	80,2; 82,6; 87,7; 92,1; 98,4; 101,6
ТБТ-168	3—171	168,3	101,6; 114,3; 127,0

Применяется технология армирования твердосплавной наплавкой.

Труба бурильная утяжеленная сбалансированная (УБТС)

Труба бурильная утяжеленная сбалансированная (УБТС) предназначена для создания осевой нагрузки на долото и увеличения жесткости бурильных колонн.Трубы изготавливаются из легированных сталей с термообработкой по всей длине по ТУ 3 РГ 200—2003, API Spec 7—1.Длина труб от 4500 до 9450мм.УБТС со спиральными канавками применяются при бурении глубоких скважин для снижения возможности прихвата инструмента ввиду уменьшения площади контакта колонны утяжеленных труб со стенками скважины. Трубы УБТС могут выпускаться следующих типов:А — гладкие без проточекБ — с проточками под элеватор и клиновой захватЛ — с проточкой под элеваторС — с проточками под элеватор и клиновой захват и со спиральными канавкамиСЛ — с проточкой под элеватор и со спиральными канавкамиСМ — с проточкой под клиновой захват и со спиральными канавкамиЕС — без проточек со спиральными канавками

Обозначение трубы	Замковая резьба ГОСТ Р 50864	Наружный диаметр, мм	Внутренний диаметр, мм	Диаметр проточки под элеватор, мм	Диаметр проточки под клиновой захват, мм
УБТС-79	З-65	79	32	68	70
УБТС-89	З-73	89	38	73	82
УБТС-95	З-86	95	32, 38	73
УБТС-105	З-86	105	32, 38, 46, 51	94	95
УБТС-108	З-86	108	32, 38, 46, 51, 57	89	102
УБТС-121	З-94З-102	121	32, 38, 46, 51, 57	89	102

Обозначение трубы	Замковая резьба ГОСТ Р 50864	Наружный диаметр, мм	Внутренний диаметр, мм	Диаметр проточки под элеватор, мм	Диаметр проточки под клиновой захват, мм
УБТС-127	З-102	127	57	114	114
УБТС-133	З-102	133	57	114	114
УБТС-146	З-118, З-121, З-122	146	57, 71	130	140
УБТС-152	З-118, З-121, З-122	152	57, 71	130	140
УБТС-159	З-118, З-122	159	57, 71	143	146
УБТС-165	З-121, З-122, З-133	165	57, 71	146	152
УБТС-171	З-122, З-133	171	57, 71	152	159
УБТС-178	З-133, З-147	178	57, 71, 80, 90	159	168
УБТС-184	З-133, З-147	184	71, 76, 80, 90	165	171
УБТС-197	З-149, З-163	197	71, 76, 80, 90	178	179
УБТС-203	З-147, З-152, З-149, З-163, З-171	203	71, 76, 80, 90, 100	178	194
УБТС-210	З-152, З-149, З-163, З-171	210	71, 76, 80, 90, 100	191	197
УБТС-216	З-149, З-163, З-171	216	71, 76, 80, 90, 100	194	203
УБТС-229	З-163, З-171	229	71, 76, 80, 90, 100	194	219
УБТС-241	З-171, З-177	241	76, 80, 90, 100	119	229
УБТС-248	З-171, З-177, З-185	248	76, 80, 90, 100	219	235
УБТС-254	З-171, З-177, З-185	254	76, 80, 90, 100	219	245
УБТС-279	З-177, З-185, З-201	279	76, 80, 90, 100	245	273

Возможно любое сочетание диаметров и резьб.

• 20 окт 2016
• 2 просмотра
• Поделиться
• О производителе
• Сообщение производителю

2 просмотра c 20 октября 2021

Диаметры стальных труб: наружный, внутренний

диаметры электросварных круглых труб ГОСТ 10704

Параметры трубы (наружный диаметр)	Сталь	Толщина Стенки, мм
Ø 16	Ø 18	Ø 19	Ø 20	ст3 ст20 09Г2С 08пс	от 1 до 3 мм
Ø 25	Ø 28	Ø 30	Ø 32	ст3 ст20 09Г2С 08пс	от 1 до 3 мм
Ø 35	Ø 38	Ø 40	Ø 42	ст3 ст20 09Г2С 08пс	от 1 до 3 мм
Ø 48	Ø 51	Ø 57	Ø 60	ст3 ст20 09Г2С 08пс	от 1 до 3 мм
Ø 76	Ø 89	Ø 102	Ø 108	ст3 ст20 09Г2С	от 2 до 10 мм
Ø 114	Ø 127	Ø 133	Ø 159	ст3 ст20 09Г2С	от 3 до 10 мм
Ø 219	Ø 273	Ø 325	Ø 377	ст3 ст20 09Г2С	от 3 до 12 мм
Ø 426	Ø 530	Ø 630	Ø 720	17Г1С ст3 ст20 09Г2С	от 4 до 50 мм
Ø 820	Ø 920	Ø 1020	Ø 1220	17Г1С ст3 ст20 09Г2С	от 4 до 50 мм
Ø 1320	Ø 1420	Ø 1520	Ø 1620	17Г1С ст3 ст20 09Г2С	от 4 до 50 мм
Ø 1720	Ø 1820	Ø 1920	Ø 2020	17Г1С ст3 ст20 09Г2С	от 4 до 50 мм
Ø 2120	Ø 2220	Ø 2520	Ø 2620	17Г1С ст3 ст20 09Г2С	от 4 до 50 мм
Ø 2720	Ø 2820	17Г1С ст3 ст20 09Г2С	от 4 до 50 мм

Что такое НКТ?

Аббревиатура НКТ расшифровывается как насосно-компрессорная труба. С ее помощью выполняется широкий спектр работ от выкачки газа и жидкости из полости скважины до производства различных ремонтных работ внутри нее.

За счет изоляции потока от стенок скважины, она препятствует образованию коррозии, эрозии, а также возникновению отложений песка и асфальтенов. Размеры НКТ могут варьироваться от 50.8 до 139.7 мм в диаметре. Их назначение зависит от флюида, с которым они работают.

Таким образом, различают:

• модели для комплектации нефтяных скважин;
• модели для оборудования газовых скважин;
• модели для скважин нагнетающего типа;
• модели для оборудования скважин по добыче битума.

В одной скважине могут одновременно эксплуатироваться до нескольких колонн НКТ. Их главным отличием от традиционных обсадных труб является мобильность. Они могут быть извлечены из скважины, если нужна замена или ремонт. В то время как обсадные аналоги цементируются и устанавливаются стационарно. Также в последнее время используются модели, не нуждающиеся в замене.

Труба НКТ

Такая насосно-компрессорная труба выполняет следующие функции:

• возможность осуществлять кислотные работы, мерить давление, находить залегания вод;
• возможность осуществлять циркуляции выброса, предотвращать нарастание давления меду НКТ и обсадной колонной;
• возможность перфорирования горизонтов для комплектации.

Такое насосно-скважинное оборудование может достигать 20 лет эксплуатации без извлечения на поверхность грунта.

Виды компрессорной трубы

Насосно-компрессорная труба бывает двух видов:

• безмуфтовая;
• муфтовая.

Первый тип оборудования – безмуфтовая труба – эксплуатируется в условиях давления до 50 мПа. Именно до этого показателя оно сохраняет свои эксплуатационные характеристики и герметичность. Концы такой трубы характеризуются высадкой наружу, а ее соединения отличаются максимальной прочностью. Добиться высокой герметичности удается при помощи конических уплотнительных поверхностей. Они располагаются за трапецеидальной резьбой.

Муфтовая труба НКТ также работает под давлением не более 50 мПа. Показатели прочности ее соединений демонстрируют до 90% прочности ее тела. Изделие выполнено из алюминиевых сплавов. Оно обладает износостойкостью перед ингибиторами коррозии. Несмотря на небольшой вес материала, он в 2.5 раза прочнее стального аналога, что позволяет сооружать колонны в 2.5 раза длиннее стальных колонн.

Муфтовые трубы делятся на такие подтипы:

• модель с гладкой поверхностью, конической резьбой профиля треугольной формы;
• модель с гладкой высокогерметичной поверхностью, конической резьбой профиля трапецеидального типа;
• модель с гладкой поверхностью, конической резьбой профиля треугольного профиля (обладает повышенной пластичностью и устойчивостью к низким температурам).

Также выпускаются изделия с защитным напылением, призванным предотвратить отложения на их поверхности в виде парафина, солей, гипса и т.д.

Техническое устройство буровой трубы

Конструкция бурильной трубы состоит из трех основных деталей:

• тела трубы,
• концевого замкового ниппеля,
• концевой замковой муфты.

Надежность трубного соединения обеспечивает, внутренняя резьба на ниппеле и внешняя на замковой муфте. Применяются буровые и обсадные трубы не только для промышленной добычи нефти и газа на крупных месторождениях, но и в геологоразведке, народном хозяйстве (бурение и подъем воды из артезианских скважин). Для обустройства автономного водного обеспечения дачных (загородных) участков через, опять же бурение скважин.

Отвлеченная от основной темы информация. С наступающего нового года, бурение скважин на личных земельных участках граждан, ранее бывшее бесплатным. Облагается налогом и является преследуемым по принятому закону, преступлением. Все, как уже существующие, так и новые скважины, подлежат обязательному государственному лицензированию.

Трубки для добычи нефти: обсадные, для скважин с резьбовыми соединениями

Обсадные трубки предотвращают такие негативные последствия работы подобных трубопроводных изделий:

• деформация стенки скважины;
• смещение пластов;
• деформация нефтедобывающего оборудования;
• остановка транспортировки нефтяных продуктов.

Обсадные варианты труб обязательно нужны для добычи нефти

Обсадные трубопроводные элементы имеют диаметр, равный 114—508 миллиметров (мм), а толщина трубных стенок составляет 5–16 мм.

Подобные трубопроводные изделия изготавливают по конкретным нормативным документам:

• ГОСТ 632–80,
• Ту 14–3р-76–2004,
• Ту 14–3р-29–2007 и др.

Во время добычи чёрного золота в качестве обсадных применяют 2 типа трубопроводных изделий:

1. трубки, которые имеют двухстороннюю нарезанную трубную резьбу;
2. трубопроводные элементы, которые оснащены резьбой под муфту;
3. трубы, имеющие безмуфтовые раструбные соединения.

Бурильные трубы нефтяного сортамента: диаметр, производство, размеры, вес, ГОСТ

Для того чтобы пробурить скважину, нефтяники используют бурильные трубы. Бурение скважин заключается в том, что бурильное трубное изделие передаёт вращающий момент с буровой установки на резцы, которые бурят землю, различные породы или скалы. Бурильные утяжелённые трубы выдерживают максимальное давление при добыче черного золота.

Бурильные трубы должны быть максимально прочными

Бурильные трубопроводные изделия изготавливают по таким техническим документам:

• ГОСТ Р 50278–92,
• Ту 14-161-175-98,
• Ту 14–3р-76–2004 и др.

Буровые трубы имеют внешний диаметр, равный 60,3–139,7 мм, а толщина трубной стенки равна 7,1–10,5 мм.

Утяжелённые бурильные трубы имеют такие технические особенности:

1. такие трубопроводные изделия являются бесшовными трубами;
2. в процессе изготовления рабочие оснащают бурильные трубы наваренным замком;
3. сварные швы должны быть ровными — без дефектов. Подобные швы выводят трубопроводное изделие за пределы максимального допуска по диаметру;
4. сварные трубные швы подвергаются термообработке — рабочие закаливают их;
5. сварное трубопроводное соединение производители проверяют не только на качество шва, но и на изгиб.

Суровость требований понятна если от трубопроводного изделия отвалился замок, то это приводит к остановке оборудования — при извлечении из скважины буровой установки или при бурении ещё 1 скважины.

Общая схема буровой установки не так проста, как кажется

Буровая установка состоит из таких компонентов:

• 1 – бурильная вышка;
• 2 – бурильные насосы;
• 3,4 – обсадные и буровые трубы;
• 5 – турбобур;
• 6 – долото;
• 7 – ротор;
• 8 – бурильные лебёдки;
• 9 – вертлюг;
• 10 – талевая система.

Насосно — компрессорные трубы в нефтяной промышленности:

Насосно-компрессорную трубку нефтяники погружают внутрь скважины — и в итоге через подобную трубу наружу вытекает нефть.

Насосно — компрессорная нефтяная труба имеет такие свойства:

• является прочным трубным изделием. Глубина скважины равна 100 и более метрам. При такой длине скважины вес трубопроводного изделия огромен, и по ней течёт нефть;
• герметично соединяется с остальными трубопроводными участками.

Насосно-компрессорную трубку изготавливают по таким нормативным документам:

• ГОСТ 633–80,
• Ту 14-161-198-2002,
• ГОСТ Р 52203–204 и др.

Подобные трубные изделия имеют диаметр, равный 26,7—114,3 мм, а толщина трубной стенки составляет 5–7 мм.

Именно через НКТ вытекает нефть туда куда надо

Насосно-компрессорные трубки соединяют 2 способами:

• с помощью использования муфты;
• без муфты (резьбовой метод): внутреннюю резьбу одной нефтяной трубы соединяют с внешней резьбовой деталью другой.

Подобные трубные соединения должны быть равны диаметру трубы.

Насосно-компрессорные трубки проходят гидравлические испытания. Ведь разрыв трубы приводит к появлению у нефтяников серьёзных проблем — в итоге расходы на испытания себя окупают. Классификация нефтяных трубопроводов проста и каждый сможет ее запомнить.

Это интересно: Организация лабораториий нефтепродуктов

Особенности бурильных труб

Трубы для буровых установок не имеют соединительных швов – крепление деталей обеспечивается за счет специальных замков с резьбой. Бурильные трубы, являющиеся частью колонной конструкции, соединяются специальными ниппелями. Все виды деталей, используемых в бурильных установках, производятся в соответствии с определенными стандартами и нормами. Сами трубы могут иметь квадратное или круглое сечение.

В зависимости от материала изготовления выделяют следующие виды бурильных труб:

1. Стальные трубы. Изделия из стали наиболее распространены. Диаметр стальной бурильной трубы может варьироваться в пределах от 34 до 168 мм. Стандартный диаметр, чаще всего используемый в буровом оборудовании – 60 мм. Посредством данных труб осуществляется колонковое бурение, подразумевающее высокую скорость вращения долота, поэтому порода разрушается по кольцевой траектории. Стальные трубы имеют повышенную степень надежности, поэтому их применяют для добычи алмазных пород.
2. Трубы из легких сплавов. Изделия из таких сплавов могут иметь разные характеристики и особенности (одним из вариантов трубы из легкого сплава является конструкция с утолщенными концами и круглым сечением профиля). Толщина стенки легкосплавных труб варьируется в пределах от 9 до 17 мм.

Буровое оборудование производится прессовкой. Сырье, которое обрабатывается данным методом, должно предварительно пройти термическую обработку, которая повысит характеристики исходного материала. Для соединения деталей используются замки, отличающиеся достаточно легкой конструкцией.

Для улучшения прочностных характеристик торцевые части деталей утолщаются, в результате чего увеличивается и вес буровой трубы. К крайним участкам трубы сварочным методом крепится специальная муфта и замковый ниппель.

Производственные линии по изготовлению бурового оборудования учитывают все требования, предъявляемые к данным деталям, поэтому на выходе, независимо от группы прочности бурильных труб, получаются качественные элементы, способные выполнять свои функции на протяжении всего эксплуатационного периода.

Ошибки при самостоятельном бурении на воду

Начинать бурение на воду рекомендуется с малых глубин, чтобы набраться хотя бы немного опыта

Опыт в вертикальном бурении – самое важное! Научиться можно только на практике. Научитесь избегать клина буровой колонны. Новички по неопытности часто «ловят клин» и теряют буровые штанги

Иногда бур заклинивает настолько, что вытащить невозможно даже краном, конструкция просто отрывается (обычно в местах сварки)

Новички по неопытности часто «ловят клин» и теряют буровые штанги. Иногда бур заклинивает настолько, что вытащить невозможно даже краном, конструкция просто отрывается (обычно в местах сварки).

Ошибки обходятся недёшево – теряется дорогой инструмент. Поэтому в гидробурении нельзя форсировать события и сразу делать глубокие скважины. К этому делу подходите ответственно и аккуратно.

Читайте литературу, книги и . Эта работа требует много знаний, которые невозможно передать в двух словах, поэтому самообразование обязательно.

Трубы бурильные (сбт)

Ваш город:

1. Главная
2. Продукция
3. Трубопрокат
4. Трубы бурильные (сбт)

Применяются для спуска в буровую скважину и подъёма породоразрушающего инструмента, передачи вращения, создания осевой нагрузки на инструмент, подвода промывочной жидкости или сжатого воздуха к забою. Виды бурения скважин.

Различают трубы бурильные: обычные, утяжелённые и ведущие.

— Обычные Трубы Бурильные — стальные или цельнотянутые из алюминиевых сплавов круглого поперечного сечения с толщиной стенки 4,75-11 мм, соединяются между собой при помощи бурильных замков или полузамков со специальной крупной конической резьбой. Концы Бурильных Труб (труба сбт) утолщают для увеличения их прочности.

— Трубы Бурильные Утяжелённые — стальнаятруба сбт круглого или квадратного поперечного сечения с толщиной стенки 16-50 мм и более, они также соединяются при помощи резьбы и служат для увеличения жёсткости нижней сжатой части колонны и создания нагрузки на породоразрушающий инструмент.

— Ведущая Бурильная Труба сбт — цельнотянутые трубы многогранного поперечного сечения, размещается вверху колонны и передаёт ей вращение от вращателя буровой установки.На конце труба 114 утолщается для увеличения прочности, наружной, внутренней или комбинированной высадкой.

Трубы бурильные с приварными замками ГОСТ Р 50278-92, в соответствии ТУ 14-3-1571-88, ТУ 1324-138-0147016-02, ТУ 14-161-137-94, ТУ 14-3-1849-92, ТУ 14-3-1850-92:

Наружный диаметр (мм)	Толщина стенки (мм)	Тип замка	Цена с НДС (руб./тн.)
Д	Е	Л
60,3	7, 11	ЗП-86	113 000	118 000	123 000
73,0	5,5; 6,5; 7,0; 9,0; 9,19	ЗП-92, ЗП-95, ЗП-98 ЗП-105	113 000	118 000	123 000
88,9	9,4; 11,4	ЗП-108; ЗП-121; ЗП-127 ЗП-140	113 000	118 000	123 000
101,6	8,4	ЗП-127; ЗП-133; ЗП-140 ЗП-152	113000	118 000	123 000
114,3	8,6; 10,2; 10,9	ЗП-159; ЗП-162	113 000	118 000	123 000
127,0	6,5; 8,4	ЗП-133-68; ЗП-133-71 ЗП-133-86	113 000	118 000	123 000

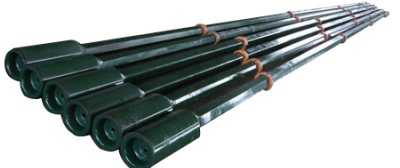

Трубы бурильные технологические с приварными замками ТУ 1324-132-31323949-2005:

Наружный диаметр (мм)	Толщина стенки (мм)	Тип замка	Цена с НДС (руб./тн.)
Д	Е	Л
60,3	5,0; 7,1; 11,0	ЗП-77-33; ЗП-86-32; ЗП-86-44	158 400	167 400	172 800
73,0	5,5; 6,54; 9,2	ЗП-92-32; ЗП-95-32; ЗП-98-57; ЗП-105-51	152 200	156 000	163 000
88,9	6,5; 8,0; 9,35; 11,4	ЗП-105-53; ЗП-108-41; ЗП-121-73; ЗП-127-62	150 800	154 800	159 400
101,6	6,5; 8,4	ЗП-133-68; ЗП-133-71; ЗП-133-86	150 800	154 800	159 400

Имеем возможность поставки колонковых, ВБТ и УБТС, также труб УВТ (KLEMM)

Срок изготовления бурильной трубы — от 1 до 2 месяцев.

ТК «УПСК» осуществляет поставку всего спектра трубопроката (бесшовные горячекатанные и холоднокатанные трубы, электросварные трубы, трубы большого диаметра, трубы из обечаек, профильные трубы), а также соединительные детали трубопроводов (отводы, тройники, переходы, фланцы, заглушки) в .

Постоянное наличие в г. .

Наличие ЖД путей, доставка по ЖД и Автотранспортом во все регионы России и СНГ.

Скидки, удобная форма оплаты, отсрочка платежа.

2.5.2 Бурильная колонна

Бурильная колонна (далее БК) соединяет долото (или забойный двигатель и долото) с наземным оборудованием (вертлюгом).

БК предназначена для следующих целей:

• передачи вращения от ротора к долоту;
• восприятия реактивного момента забойного двигателя;
• подвода бурового раствора к ПРИ и забою скважины;
• создания нагрузки на долото;
• подъема и спуска долота;
• проведения вспомогательных работ (проработка, расширение и промывка скважины, испытание пластов, ловильные работы и т.д.).

БК состоит (Рисунок 2.21) из свинченных друг с другом ведущей трубы 4, бурильных труб 8 и утяжеленных бурильных труб (УБТ) 12 и 13. Верхняя часть БК, представленная ведущей трубой 4, присоединяется к вертлюгу 1 с помощью верхнего переводника ведущей трубы 3 и переводника вертлюга 2. Ведущая труба присоединяется к первой бурильной трубе 8 с помощью нижнего переводника ведущей трубы 5, предохранительного переводника 6 и муфты бурильного замка 7. Бурильные трубы 8 свинчиваются друг с другом бурильными замками, состоящими из муфты 7 бурильного замка и его ниппеля 9 или соединительными муфтами 10. УБТ 12 и 13 свинчиваются друг с другом непосредственно. Верхняя УБТ присоединяется к бурильной трубе с помощью переводника 11, а нижняя привинчивается через переводник 14 к долоту (при роторном бурении) или к забойному двигателю с долотом.

Рисунок 2.21 — Состав бурильной колоны

Кроме названных выше элементов в компоновку БК могут включаться калибраторы, центраторы, стабилизаторы, расширители, промежуточные опоры для УБТ, обратные клапаны, фильтры, шламометаллоуловители, амортизаторы, протекторные кольца, средства наклонно-направленного бурения, керноприемные устройства и другое специальное оборудование.

2.5.2.1 Ведущие бурильные трубы

Для передачи вращения БК от ротора или реактивного момента от забойного двигателя к ротору при одновременном осевом перемещении БК и передаче бурового раствора от вертлюга в БК служат ведущие бурильные трубы (ВБТ, Рисунок 2.22).

Рисунок 2.22 — Ведущие бурильные трубы

При бурении нефтяных и газовых скважин применяют ВБТ сборной конструкции, состоящие из квадратной толстостенной штанги (квадрат) 2с просверленным каналом, верхнего штангового переводника (ПШВ)1с левосторонней резьбой и нижнего штангового переводника (ПШН)3с правосторонней резьбой. Квадратные штанги для ВБТ изготавливают длиной до 16.5 м.
