Соединение пропиленовых труб без паяльника

Муфтовая сварка ПНД труб

Трубы ПНД малого диаметра можно соединить в домашних условиях. Достаточно располагать паяльником и вспомогательным оборудованием.

Пайке предшествует подготовительный процесс:

• мастер приобретает необходимые фитинги и трубы;
• торцы труб подвергаются очистке;
• концы линии, не подключенные к сети, временно герметизируются (это исключает отвод тепла, предотвращает попадание грязи внутрь линии);
• поверхность нагревательных элементов очищается и обезжиривается.

От качества подготовительных работ зависит надежность и долговечность соединений.

Пайка ПНД труб проходит в несколько этапов:

Труба и муфта фиксируются в нагревательных чашках

Важно, чтобы элементы были вставлены до упора.
По достижении рабочей температуры производится соединениефитинга и трубы. Излишний полиэтилен выдавливается за пределы стыка, не оказывая влияния на его характеристики.
На некоторое время детали фиксируются в неподвижном положении.
Остывшее соединение труб проверяется на герметичность.

В пайке ПНД труб нет ничего сложного. Достаточно использовать качественные материалы и соблюдать технологию.

Способы соединения полипропилена

Этот полимер термопластичен: при нагревании он быстро размягчается. Когда одновременно и равномерно разогреваются две детали, молекулы вещества приникают друг в друга. Это называется полифузией. После того как соединенные материалы остывают, их технические характеристики совершенно не меняются, поэтому при качественно проведенной работе узел получается крепким, монолитным.

Такой способ соединения элементов трубопровода называют полифузной сваркой. Так же часто встречается определение «пайка». Оба слова обозначают один и тот же процесс, разницы между двумя понятиями не существует. Обычно на практике используют два метода стыковки деталей — муфтовый и прямой.

Холодная пайка (сварка)

Такой метод нельзя назвать грозным конкурентом горячих видов соединения. На полипропиленовые трубы наносят клей, активным компонентом которого является сильный растворитель. Когда он размягчает соединяемые участки, их вставляют друг в друга.

Огромный недостаток — отсутствие гарантии герметичности, прочности труб. Еще один минус — длительное высыхание «сваренных» элементов: нужны как минимум сутки. Поэтому данный метод не нашел большой армии сторонников. Его «законная» ниша — трубы из ПВХ.

Самый надежный (и нужный) способ в домашних условиях — муфтовая сварка. Именно о ней и пойдет дальнейшее повествование.

Муфтовая сварка

Этот способ более популярен по простым причинам — он доступен, прост, необходим всегда. Для соединения двух элементов — участка трубы и муфты (тройника, крана, фитинга с резьбой и т. п.), имеющей внутренний диаметр меньше, чем наружный у трубы.

На нагревательный прибор в этом случае устанавливают металлические насадки (муфту и дорн) под трубу и необходимый для соединения элемент. После получения оптимального нагрева обе детали снимают с инструмента и сразу соединяют.

Соединение ППР без сварки

В жизни случаются ситуации, когда применение традиционной пайки полипропиленовых деталей исключено. Например, стык расположен в труднодоступном углублении или при монтаже внезапно отключили свет, а вам осталось сварить последнее соединение. Практикуется 3 одноразовых способа:

• разогрев газовой горелкой и последующая стыковка;
• использование компрессионной муфты типа Gebo;
• посадка элементов на анаэробный клей.

Почему указанные варианты считаются одноразовыми. Склейка и нагрев горелкой не могут обеспечить требуемой надежности стыка и применяются лишь в крайнем случае на магистралях холодного водоснабжения. Соединять подобным образом трубы отопления и ГВС крайне нежелательно. Муфты Gebo надежны, но слишком дороги.

Технология соединения без паяльника проста – детали обезжириваются, аккуратно греются пламенем горелки, стыкуются и фиксируются на 6—10 секунд. Методика демонстрируется ниже на видео.

Склеивание производится согласно инструкции на упаковке анаэробного герметика. Конец трубы и гнездо фитинга следует зачистить, обезжирить и наложить клей небольшой кистью. Затем элементы скрепляются методом сжатия.

Альтернатива сварке

В некоторых случаях, например, в труднодоступных местах ванной комнаты или других помещений, провести сварочные работы не получается. Заменить процесс спайки можно склеиванием трубы с фитингом при помощи органического растворителя. Он обладает очень сильным размягчающим действием, но при этом высокой летучестью.

После смазки конца трубы и внутренней полости муфты пластик на короткий срок размягчается, можно произвести соединение. Обратная полимеризация начинается через несколько секунд.

Однако данный метод больше подходит для менее склонных к термопластичности труб ПВХ.

https://youtube.com/watch?v=HQGRx3CWioY

Если и данный вариант по каким-то причинам не подходит, для НЕ НАХОДЯЩИХСЯ ПОД ДАВЛЕНИЕМ труб допустимо использовать вместо паяльника зажигалку с наддувом. Данные метод соединения показан в видео уроке ниже

Важно понимать: равномерности спайки достичь не получится именно из-за поочередного нагрева деталей, поэтому для ответственных соединений технологию использовать нельзя

Соединение поливинилхлоридных (ПВХ) труб

Существует много способов объединения ПВХ труб, однако, самыми надежными и оптимальными можно считать склейку специальным составом и раструб.

Процесс склеивания труб осуществляется следующим образом:

• поверхность труб в местах склеивания зачищают;
• рабочие части – обезжирить;
• часть трубы, которая будет внутри раструбы обрабатывают клеем;
• готовую к склейке часть трубы – вставить в раструб и провернуть, тем самым давая равномерно распределиться клею;
• следует плотно прижать и держать без движения на протяжении нескольких минут все склеиваемые элементы.

Раструбное соединение следует делать так:

• очистить края труб снаружи и внутри от грязи;
• уплотнить соединения резиновым кольцом;
• конец трубы с фаской – обработать глицерином;
• трубу потребуется поместить в раструб;
• свободное вращение по отношению к продольной оси будет свидетельствовать о том, что резиновое кольцо расположено на нужном месте.

Между собой

Обычно такое соединение осуществляется методом сварки. Его прочность подобна прочности цельной трубы. Существуют следующие способы неразъемного соединения:

Стыковая сварка

Считается самым простым методом соединения изделий, имеющих одинаковый диаметр. При этом методе торцы подвергаются нагреву по всей плоскости касания при помощи сварочной машины.

После соединения расплавленных торцов они фиксируются в необходимом положении и постепенно остывают, после чего образуется монолитная труба с практически незаметным стыковым швом. Обычно стыковая сварка применяется при соединении изделий диаметром более 50 мм, сделанных из одного материала.

Раструбно-стыковая сварка

При соединении пластиковых изделий данным методом используется специальный сварочный аппарат. Он бывает ручным или стационарным. В качестве нагревательного элемента используется съемные детали с тефлоновым покрытием – гильзы, которые разогревают внутреннюю поверхность раструба и наружную поверхность. Во время нагревания происходит диффузия молекул пластика. После нагревания пластика съемные детали снимаются и материал остывает, образуя прочное соединение.

Сварка при помощи муфты с вкладной спиралью

Электросварные муфты применяются в монтаже водопроводов при давлении потока воды не более 16 атмосфер и температуре не более 40°C. Из-за низкой рабочей температуры этот способ нельзя использовать для проводки систем отопления и горячего водоснабжения. Диаметр муфт варьируется в диапазоне 20-315 мм.

Специальная спираль, которая находится в муфте, обеспечивает высокое качество сварки и устраняет загрязнения. Муфты обычно содержат внутри нагревательный элемент, который активируется электрическим током. После нагревания деталей пластиковых труб, они расплавляются, образуя герметичный стык. Перед монтажом системы трубопровода при помощи муфт, изделие нужно срезать под прямым углом к основанию, после чего очистить от мусора и грязи.

Поверхность среза должна быть абсолютно ровной и гладкой, без шероховатости. Торцы необходимо зачистить специальным инструментом и обезжирить. Для обезжиривания можно использовать салфетку, пропитанную ацетоном, эфиром, либо каким-нибудь другим растворителем. После этого торцы нужно тщательно зафиксировать в специальном креплении аппарата.

Материалы для пайки труб без паяльника

Рассматривая возможные способы как спаять пластиковые трубы без паяльника, нужно помнить о том, что нужно для них использовать. Одним из основных инструментов здесь становится газовая горелка

Она может работать на разных видах газа, что важно при пайке, так как у каждого из них своя температура горения, что влияет на скорость работы, толщину трубы и другие параметры. Газы с больше температурой горения подойдут для труб большего диаметра

Газовый баллон должен подключаться надежно, чтобы не было проблем с безопасностью. Это же относится к исправности работы горелки.

Особенности пайки полипропиленовых труб без паяльника

Если предстоит работа по спайке и человек не знает, как припаять полипропиленовые трубы без паяльника, то ему следует действовать по простой инструкции. Здесь существуют следующие основные этапы:

Сначала нужно подобрать трубы одинакового диаметра, чтобы при спаивании не возникало проблем, так как даже разница в несколько миллиметров создает трудности спаивания. Их нужно очистить и подготовить к спаиванию, чтобы не было грязи, жирных частиц и прочих вещей, которые помешают спаиванию.
При отмеривании размеров нужно всегда оставлять 2,5 см, которые затем вплавляются в фитинг. Это относится к спайке новых труб, тогда как ремонт старых, если в них появилась трещина или нет необходимости впайки в фитинг, такой процедуры не требуется.
Труба и фитинг разогревается при помощи горелки до температуры близкой к температуре плавления

Очень важно, чтобы этот процесс происходил одновременно, так как в ином случае одна из деталей может плохо соединиться с другой.
Когда полипропилен начинает доходить до температуры плавления и плавится, в этот момент трубы нужно прижать друг к другу с максимальным усилием, но при этом не нарушив геометрию соединения.
На последнем этапе нужно попросту дождаться пока все остынет и тогда уже можно использовать изделие.

Перед тем как паять полипропиленовые трубы без паяльника нужно составить схему трубопровода, чтобы впоследствии не было проблем с несовпадением размеров.»

При покупке труб стоит использовать детали от одних и тех же производителей, чтобы их состав и размеры полностью совпадали. В ином случае температура плавления у разных деталей будет отличаться, что приведет к проблемам при спаивании. Если нет опыта соединения, то можно просто взять трубы с запасом размера и потренироваться на них, предварительно отрезав заготовки для практики, перед основной работой.

Не стоит проводить пайку при температуре ниже +5 градусов Цельсия, так как это негативно скажется на данном процессе. Лучше всего все делать в тепле.»

Использование пасты и требования к ней

Паяльная паста представляет собой смесь флюса, смазки и порошка припоя, которая перемешана механическим способом. Ее часто используют, когда подбирают способы как припаять без паяльника какую-либо вещь. Производители выпускают пасты с добавлением серебра, что помогает проводить более сложные процессы спаивания, так как материал становится более податливым.

К основным требованиям к паяльной пасте относятся:

• Склеивающие свойства, которые помогают лучше скреплять детали;
• Быстрое расслаивание при использовании, но при этом она не должна окисляться;
• Паста должна сохранять деформацию и при этом быть вязкой;
• Она не должна оказывать никакого влияния на технические свойства материала, который спаивается;
• После нанесения паста не должна оставлять несмываемых остатков;
• Она должна отмываться обыкновенными растворителями;
• Не растекаться за границы ее нанесения.

Использование паяльной ленты для пайки труб

Паяльная лента часто используется для монтажа проводки. Ее широко применяют в бытовых условиях, так как это удобный и простой для использования способ как можно припаять без паяльника различные детали.

Чтобы спаять что-то при помощи такого способа нужно:

• Зачистить поверхность спаиваемых частей от лишних веществ;
• Обмотать место спайки паяльной лентой;
• После этого нужно нагреть место, где располагается лента до того состояния, когда припой начнет расплываться по поверхности;
• Дождаться пока все остынет и удалить оставшийся флюс.

Заключение

Существует несколько весьма эффективных и проверенных способов, как запять без паяльника полипропиленовые трубы и прочие детали. Несмотря на наличие определенных недостатков, во многих случаях такие методики оказываются более приемлемыми, чем покупка паяльника. Некоторые специалисты используют их как основные способы спаивания, что особенно часто встречается в бытовой сфере.

Советы по соединению полипропиленовых труб без паяльника

• Качество соединения во многом зависит от чистоты и отсутствия жира на самих трубах. Поэтому перед работой их рекомендуется обезжирить и очистить от грязи;
• Все трубы, а также фитинги и прочие детали должны быть от одного производителя. Так вы будете уверены в том, что для их соединения необходимо приложить одинаковое температурное воздействие. Кроме того не стоит экономить и на качестве. Его отсутствие может проявиться как в процессе пайки, так и в ходе последующей эксплуатации;
• Не стоит паять в условиях холода. Если, по каким-то причинам, температура в помещении снизилась меньше чем на +5 градусов, соединение может оказаться хрупким;
• Рекомендуется попрактиковаться на не нужных отрезках трубы.

Как паять армированные полипропиленовые трубы

В этом случае категорически запрещается контакт алюминия с жидкостью. Данный сплав начинает разрушаться, а покупать новые изделия нерентабельно. Появление небольших внутренних перекосов в стыках трудно заметить невооруженным взглядом, однако именно эти зоны являются слабым местом всей системы. Здесь возможно попадание воды на металлическую поверхность.

Чтобы это предотвратить, тщательно зачищается армированный слой. Подобная операция является обязательной к проведению, если поверхность труб обернута в фольгу.

Для удаления металлического листа используется специальное приспособление – так называемый шейвер. Его приходится покупать отдельно.

В прибор вставляют конец, аналогично заточке карандаша, и начинают проворачивать.

При работе не стоит забывать об очистке алюминиевого слоя. Сварка произойдет и без этой процедуры, однако надежность полученного соединения будет довольно низкой.

От такого человеческого фактора можно избавиться, установив трубы, армированные стекловолокном.

Если алюминиевый армирующий слой находится по центру стенки, проводится торцевание поверхности с помощью специального инструмента. Он помогает удалить кромки алюминия, которые покрывают торец трубы. Если такую операцию не провести, вода может попасть в центр стенки, двигаясь по микротрещинам армирующего слоя, что неминуемо приведет к вздутию.

На фотографии можно рассмотреть спаянные соединения разрезов: неправильное выполнение на картинке без торцовки и правильное – с торцовкой.

Для достижения наилучшего результата применяются специальные муфты. Они как бы «замуровывают» торцы армирующего слоя, что помогает избежать контакта металла с жидкостью.

Некоторые производители дают собственные рекомендации, как нужно подготавливать трубы перед сваркой. Даже если армирующий слой отсутствует, требуется обязательно провести калибровку наружного диаметра, после чего снять фаску.

Операция калибрования удаляет эллипсность трубы, делая ее абсолютно круглой. Снятая фаска облегчает работу по соединению с муфтой. К сожалению, когда трубы из ПП паяются самостоятельно, эти операции полностью игнорируются.

Как разогреть замерзшие пластиковые трубы

Дачные и загородные дома находятся в своеобразной зоне риска. Раз в несколько лет природа преподносит сюрпризы, и из-за жестоких зимних морозов система пластикового водопровода, уложенная по стандартным рекомендациям, закупоривается ледяной пробкой. Особенно непредсказуемой бывает ситуация, если вместо пластиковых уложены стальные трубы, или в доме длительное время никто не проживает.

Для того чтобы избежать подобной проблемы, металл нужно заменить полиэтиленовым трубопроводом. Все пластиковые системы водопроводов в грунте и на открытом воздухе одевают в своеобразный чехол из канализационных труб ПЭ, диаметром 50 мм. Воздушная прослойка позволит термоизолировать водопровод, а если случилась заморозка, его всегда можно разогреть горячим воздухом с помощью фена или тепловой пушки.

Обычный подвод можно растопить с помощью низковольтного трансформатора. Предварительно, перед тем как отогреть водопровод из пластиковых труб, нужно будет сделать небольшую подготовку:

Разобрать два ближайших к замороженному участку пластиковой трубы крана; Залить внутрь водопровода небольшое количество кипящего рассола поваренной соли и оставить на 20-30 мин.; Внутрь пластиковой трубы через посадочные гнезда разобранных кранов ввести короткие стальные электроды, можно куски арматуры, и подключить их к клеммам трансформатора.

В процессе того как соль будет проникать в толщу льда, ледяная пробка внутри трубы будет таять, но процесс этот достаточно медленный. Чтобы ускорить оттаивание пластикового водопровода, нужно подать электрический ток в 10-15А, горячая вода достаточно быстро размоет пробку. Горячий рассол никоим образом не повлияет на пластиковый водопровод, но после оттаивания рапу нужно обязательно промыть водяным потоком.

Универсальный способ пайки тента

С приходом теплого времени года потребность в тентах увеличивается. Выставив на свой придомовой участок либо взяв на пикник небольшой тент, вы можете обнаружить неприятный сюрприз – дыру. Стоит ли после этого покупать новый тент или можно как-то исправить ситуацию?

Для пайки нам понадобиться строительный фен, на котором будет специальная щелевая насадка, а также заплатка с валиком. После предварительной очистки места повреждения и заплатки от пыли и жира, необходимо положить тент на ровную поверхность. Приложив к нему заплатку, начинаем разогревать обе поверхности при помощи щелевой насадки, попутно скрепляя валиком. Чем лучше вы разогреете поверхности, тем лучше они пристанут друг к другу

Но здесь крайне важно не переборщить и не прожечь дыру

Паяльник для полипропиленовых труб

Новичку не рекомендуется приобретать такой аппарат. Его можно изготовить из утюга и соответствующих материалов, сэкономив при этом значительную сумму.

Способ первый

Для изготовления самодельного паяльника понадобятся:

• вышедший из строя старый утюг, у которого сохранился нагревательный элемент;
• детский металлический конструктор;
• резиновая ручка;
• тумблер;
• асбестовый шнур;
• дюраль;
• изолента.

Технология изготовления

болгаркой от дна утюга срезаются все лишние детали;

• изготавливается алюминиевая накладка;
• из конструктора монтируется коробка; в нее устанавливаются лампочка и резиновая ручка;
• к проводу подсоединяются тумблер и регулятор паяльника;

• все детали соединяются в одно целое;
• припаиваются кабели;
• к корпусу, предварительно положив асбестовую прокладку, прикручивается болтами нагревательный элемент.

Таким образом, потратив немного времени, используя подручный материал, вы становитесь обладателем самодельного паяльника для сварки труб из ПП.

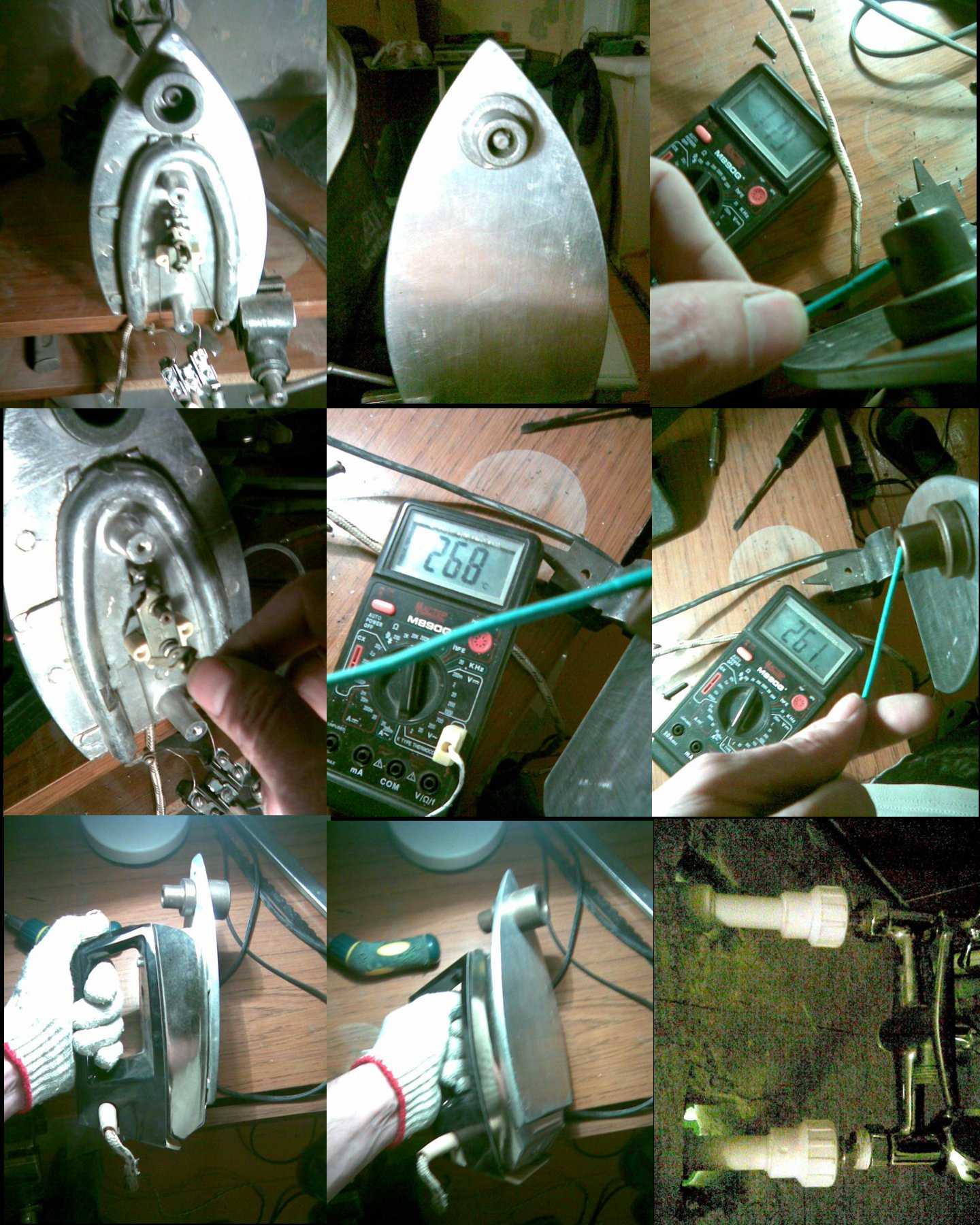

Способ второй

Для изготовления инструмента понадобятся парная насадка стоимостью 215 р. и выброшенный подожженный утюг. На его сборку требуется примерно два часа.

Сначала нагревающийся прибор устанавливается вертикально. Фитинг одновременно с трубой надевается на разогревающие насадки. Для обеспечения возможности проводить операции на стене утюг нужно подвергнуть небольшой модернизации: обрезать «жало» подошвы и слегка его закруглить. Нелишним будет применение термопасты.

Известно, что таким самодельным аппаратом было сварено несколько трубопроводов. Качество работы получилось довольно высоким.

После нагрева утюга, удерживая его за ручку, первой снимается труба. Сразу удалять фитинг не нужно, поскольку его толщина не дает ему быстро расплавиться. Остается придержать рукой трубу с утюгом и снять фитинг.

Чтобы соединить изделия, необходимо приложить небольшие усилия, пока не образуется ровного облоя по всему периметру детали крепежа.

В этом положении нужно подержать соединение примерно 15-20 секунд, пока не начнется полимеризация. Сварка на стене отличается простотой: одной рукой придерживается нагревающийся прибор, другой – труба.

Способ третий

Изготавливаем утюг, оборудованный регулятором температуры, в качестве которого будет выступать специальное управляющее устройство мощности, собранное на тиристоре. Для паяльных работ подается напряжение, равное 170В. Для создания приспособления используются алюминиевые или медные пластины. На фотографии показана деталь толщиной 0,8 мм, однако значение этой величины может варьироваться в большую сторону.

Плоские элементы нужны, чтобы нагреватель не начал остывать в момент надевания трубы. Для работы используется ТЭН (1 кВт) от устаревшей плиты «Мечта». Так как радиатор почти не нагревается, его можно уменьшить. Для установки тиристора и диода прокладки не требуются. Конструкция самого утюга может иметь любой вид, все зависит от вашей фантазии.

Ниже приведена схема регулятора мощности.

С каждой стороны спирали можно установить алюминиевые прокладки в виде круглых блинов. К корпусу крепится ручка с регулятором и зафиксированным тумблером. Другими словами, можно заняться тюнингом.

Принцип всех устройств всегда один: для пайки труб из ПП нужно соблюдать определенную температуру.

Есть ли альтернатива профессиональному паяльнику для полипропиленовых труб?

Перед тем, как разобрать пайку проводов и тентов, остановимся на трубах. Аппарат для их сварки стоит несколько тысяч рублей. Покупают его себе в основном профессионалы, ну а для обычного человека данный прибор просто не окупится. В связи с этим приходится искать альтернативный вариант, коим может стать куда более распространенная в обычных домах газовая горелка.

Такая горелка прекрасно показывает себя как в ремонте, так и в монтаже. При этом паять ей можно как трубы небольшого диаметра, так и довольно большие аналоги. Используется не только для соединения труб, но и в качестве средства монтажа пластиковых кранов для контроля подачи воды в трубопровод.

Соответствие диаметров стальных и полипропиленовых труб (таблица)

Когда выполняется замена старого трубопровода, уделяется повышенное внимание соотношению диаметров металлических и полипропиленовых труб. Ведь наружный диаметр полимерного трубопроката может составлять 16-110 мм

При этом иметь разную толщину стенки.

В то же время стальной трубопрокат изготавливается с другим наружным сечением при одинаковом с ПП трубами внутреннем диаметре.

Стоит также знать, что в маркировке полимерной продукции не указывается внутренний диаметр. Однако его вычислить несложно, когда известно наружное сечение и толщина стенки. Разница этих величин будет соответствовать искомому значению.

При замене старой инженерной коммуникации из стали на полипропиленовую систему важно учитывать следующее:

• У металлических труб для водопровода и газовых сетей внутренняя поверхность не является идеально гладкой, что уменьшает пропускную способность.
• Трубный прокат из металла выпускается в облегченном и усиленном варианте. Каждый такой вид труб отличается толщиной стенки. Другими словами, при одинаковом сечении по наружной кромке у трубной продукции будет разный внутренний диаметр. Именно его учитывают, когда проводится замена инженерной сети.
• Металлические и ПП трубы создаются по разным ГОСТ. Поэтому для выбора полимерного трубопроката нужно знать все характеристики пластиковой продукции.

Таблица соответствия диаметров полипропиленовых труб и стальных
