Столярный верстак своими руками: чертежи, размеры фото

Из какого материала лучше сделать верстак в гараж своими руками

Существует несколько вариантов изготовления рабочего стола. По типу применяемого для изготовления материала верстаки бывают:

деревянными;
металлическими;
комбинированными.

В комбинированных верстаках используется деревянная основа и металлический лист в качестве усилителя столешницы. Кроме этого, в конструкции присутствуют металлические гребенки, а также винты с нанесенной резьбой. К комбинированным устройствам относятся металлические столы с ящиками и полками для инструмента, изготовленными из дерева.

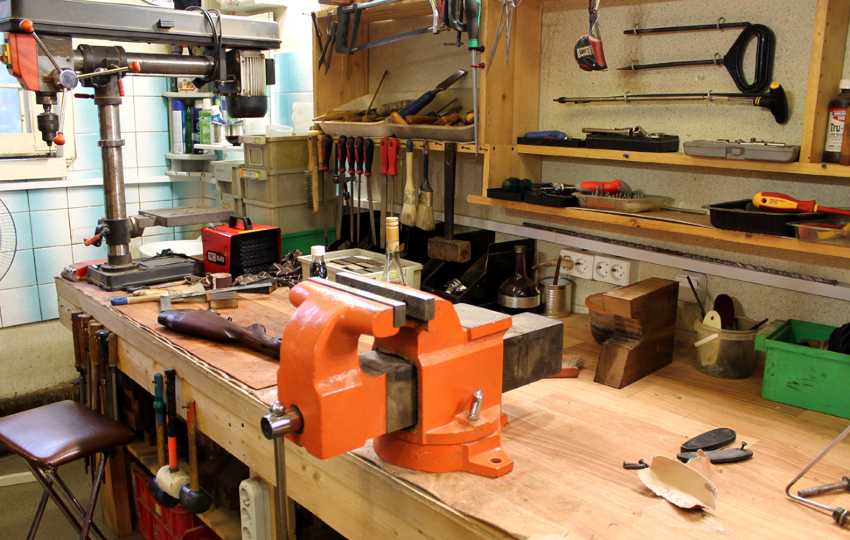

Преимущества и недостатки деревянного верстака в гараже

Выбор материала для изготовления стола в первую очередь определяется его назначением. Деревянный верстак в гараже обычно устанавливается в тех случаях, когда требуется быстро организовать рабочее место для выполнения несложных операций. Для создания каркасной части можно использовать доски размером 4х8 см или брус величиной 5х10 см. Прямоугольное основание собирается с учетом стандартных габаритов, а его компоненты фиксируются гвоздями или саморезами.

Деревянный верстак устанавливается в тех случаях, когда необходимо быстро организовать рабочее место

Чтобы усилить конструкцию, в верхней и нижней частях между ножками устанавливаются деревянные распорки. Нижние, которые располагаются на высоте 15 см от пола, можно применять в качестве основы для полки. Для сборки столешницы подойдет строганая шпунтованная доска из дуба или бука. Можно также использовать пару листов влагостойкой фанеры толщиной 1,8 см, которые проклеиваются между собой и обшиваются по краю.

Для создания своими руками верстака в гараже из дерева не требуется особых усилий и навыков обращения со сварочным аппаратом. Набор инструментов минимален (электрический лобзик и дрель), а сам процесс занимает гораздо меньше времени, чем изготовление металлической конструкции.

С другой стороны, деревянный стол имеет и множество недостатков:

не способен выдерживать значительные силовые нагрузки;
рабочая поверхность не предназначена для установки нескольких инструментов, что не позволяет одновременно использовать тяжелые слесарные тиски и производить заточку или сверление;
деревянная станина недолговечна;
древесина плохо реагирует на влажность и контакт с различными красками, маслами и другими веществами;
существует опасность возгорания.

Минусом деревянного верстака считается неспособность выдерживать большие силовые нагрузки

Полезный совет! Деревянную поверхность обязательно нужно обработать антисептическим средством. Это защитит ее от гниения.

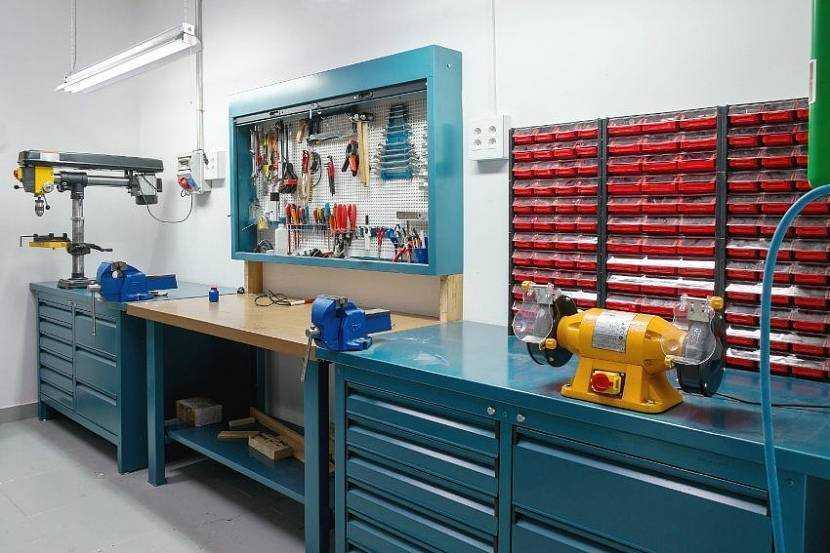

Преимущества и недостатки металлического верстака для гаража

Чтобы собрать стол сварщика своими руками, потребуется специальное оборудование и навыки обращения с ним. Элементы верстака соединяются методом сварки. Качественно изготовить металлическую конструкцию под силу далеко не каждому мастеру. К тому же стол получается очень тяжелым, да и сам материал, в отличие от древесины, стоит недешево.

Столярный верстак своими руками: как организовать удобное рабочее место

Виды конструкций, их основные элементы и назначение. Технология изготовления верстака своими руками с чертежами и подробным описанием действий.

С другой стороны, у верстаков в гараже из металла имеется немало преимуществ, которые по достоинству оценят многие автовладельцы:

компактность с высокой степенью надежности;
способность выдерживать серьезные механические нагрузки;
увеличенный вес конструкции, делающий ее более устойчивой;
большой выбор модификаций (конструкция может быть складной, передвижной, укороченной или с откидной столешницей);
прочность и надежность всех соединений;
пожаробезопасность;
долговечность и простота в уходе;
отсутствие острых углов делает столешницу безопасной;
рабочая поверхность позволяет устанавливать два комплекта тисков;
за счет высокой прочности материала на столе можно выполнять резку и распиловку, а также шлифовку и обточку металлических и деревянных деталей;
пространство под столешницей можно использовать для установки полок, органайзеров, сетки и ящиков для инструмента;
металлическая стружка не повреждает поверхность.

Полезный совет! Чтобы предотвратить появление ржавчины, металлическую поверхность необходимо обработать антикоррозийными средствами.

Используемый материал

Чтобы сделать верстак в гараж своими руками используются два материала: дерево и металл. Разница между этими конструкциями будет заключаться в надежности и устойчивости к различным силовым и механическим воздействиям. В этом отношении верстак из металла будет значительно выигрывать у деревянного. Существуют и другие моменты, о которых следует упомянуть:

Металлическую конструкцию сложно сделать своими руками, потому что потребуется проведение сварочных работ, а также необходимо иметь навыки работы с металлом. Обрабатывать железную заготовку также довольно нелегко. Поэтому, чтобы изготовить рабочий стол такого типа своими руками, понадобится специальное оборудование и специфические знания.
Совсем другое дело – дерево. Чтобы сделать для гаража деревянный верстак своими руками, необходим будет только стандартный набор домашнего инструмента – болгарка, отвертка, электрический лобзик, молоток и т. д

Можно даже воспользоваться только ручной ножовкой, но работа в этом случае немного усложнится.
Если взять во внимание эксплуатационные и технические аспекты рабочего стола, изготовленного из того или иного материала, то здесь необходимо выделить большой вес металлического изделия и довольно небольшую прочность деревянного верстака. Идеальным вариантом было бы совмещение двух этих материалов в одном изделии, например, верстак сделать из древесины, а его столешницу накрыть тонким слоем железа

В этом случае даже использование тисков и других подобных приспособлений не сможет причинить ему вреда.

Таким образом, комбинирование материалов является идеальным решением для изготовления верстака в гараж своими руками. Однако, если рабочий стол будет использоваться не слишком часто, а время от времени, то лучше всего обойтись полностью деревянной конструкцией.

Подготовительные работы

При оборудовании гаража своими руками очень важно правильно выбрать место, где будет установлен верстак. Лучшим вариантом будет считаться часть гаража, где имеется хорошее освещение и оборудованы электрические розетки

Необходимо учитывать и такой момент, как направление естественного освещения. Свет должен падать с левой стороны или прямо. В этом случае рабочая поверхность будет всегда освещена.

Длина столешницы должна быть такой, чтобы на ней с легкостью размещались инструменты и крупные детали, которые требуются для работы. Ширина ее не должна быть больше 50 – 60 см. Это позволяет дотягиваться без труда до противоположного края. Одна сторона может быть оборудована для работы с электрическим режущим инструментом: циркулярной пилой, лобзиком и т. п. С этой целью закрепляют дощечку таким образом, чтобы она выступала за край верстака на 200 – 300 мм.

Также перед тем как сделать верстак в гараже своими руками, необходимо уточнить еще один параметр – его высоту. От того, насколько правильно она будет определена, зависит удобство осуществления работ. Чтобы определить высоту, необходимо встать прямо, согнуть в локтях руки и мысленно облокотиться на воображаемый стол. Расстояние между полом и согнутыми руками будет являться идеальной высотой для будущей конструкции.

Необходимые инструменты и материалы

Чтобы сделать верстак в гараж, потребуются следующие инструменты:

болгарка, имеющей шлифовальный диск и круг для резки металла;
уровень;
шуруповерт;
дрель;
сварочный аппарат и электроды;
рулетка;
электролобзик для раскроя фанеры.

Материалы:

уголок толщиной 4 мм;
стальная полоса толщиной 4 мм;
стальной лист, необходимый для изготовления держателей для ящиков толщиной 2 мм;
фанера для изготовления задних, боковых стенок стола и ящиков толщиной 15 мм;
шурупы;
анкерные болты;
труба квадратная толщиной 2 мм;
стальной лист, который будет использоваться для столешницы, толщиной 2 мм;
деревянные доски для столешницы толщиной 50 мм;
направляющие для ящиков стола;
саморезы по металлу;
краска по металлу и дереву.

Конструкция, изготовленная из этих материалов, будет надежной и очень прочной. Доски будут использоваться для ниш и полок, а стальные полосы понадобятся, чтобы создать бортики на поверхности стола.

Компрессор для гаража своими руками

Компрессор нужен в любом гараже. И, кстати, это не самая сложная самоделка для гаража. Маломощный компрессор для гаража для подкачки шин и других мелких работе можно сделать своими руками из подсобных материалов. Например, из компрессора от холодильника. Для этого понадобится:

компрессор от холодильника;
герметичный баллон с толстыми стенками (можно использовать колбу от огнетушителя, маленький газовый баллон);
предохранительный клапан на 8 Атм;
манометр;
штуцера;
кислородные шланги с муфтами (длину подбираете исходя из размеров ваших запчастей);
основание для компрессора — подойдет толстая доска, кусок фанеры.

Для того чтобы не закачивать в шины всякую гадость, желательно еще поставить фильтр — для отделения масел, пыли и других загрязнений. Схема самодельного компрессора представлена на фото.

Схема самодельного компрессора

Компрессор должен быть с пусковым устройством. Его включаем в сеть, смотрим, в какую трубку засасывается воздух, отмечаем ее. На нее можно поставить автомобильный фильтр — будет закачиваться чистый воздух.

Из баллона и предохранительного клапана собираем ресивер-маслоотделитель. Для этого в баллон врезаем два штуцера — для входа и выхода воздуха. На входное отверстие ставим предохранительный клапан к нему при помощи кислородного шланга подключаем выход компрессора.

Самодельный компрессор для гаража на базе компрессора от холодильника

На выходное отверстие ресивера-маслоотделителя ставим еще один масляный автомобильный фильтр — чтобы убрать масла окончательно. Фильтр соединяем с манометром, а от него идет уже шланг, который через соответствующий переходник подключается к шине.

Сборка закончена. Но чтобы переносить это устройство было удобно, все надо каким-то образом закрепить. Можно сварить каркас по размерам, приделать колесики и ручку — для удобной транспортировки. Один из вариантов компрессора для подкачки колес описан в видео. Там нет ресивера, но его функции выполняет масляный фильтр. Можно сделать и так, но с ресивером конструкция понадежнее получается.

Так как компрессор в холодильнике маломощный, для подкачки колес может потребоваться много времени. Можно его сделать более мощным, установив два компрессора, которые будут запускаться одновременно. Соответственно, давление будет нагнетаться в два раза быстрее. Но в такой установке требуется более солидная группа безопасности. Такие самоделки требуют чуть больше оборудования, так как схема все-таки сложнее.

О видах верстаков

Владельцы автомобилей регулярно сталкиваются с необходимостью выполнения разнообразных ремонтных работ

Для всех, кто занимается столярным и слесарным делом (неважно, на профессиональном или любительском уровне), грамотное оснащение рабочего места помогает экономнее распределять силы и время, а также обеспечивает лучший результат. На роль универсального оборудования, подходящего для эксплуатации в гаражных условиях, подходит верстак

Изначально верстак возник как плотницкое рабочее место, предназначенное для обработки древесины. С появлением разнообразного (в том числе электрического) оборудования и разделения профессий, верстак стал специализироваться. Сегодня, помимо плотницких, существуют столярные и слесарные верстаки, а также комбинированные разновидности.

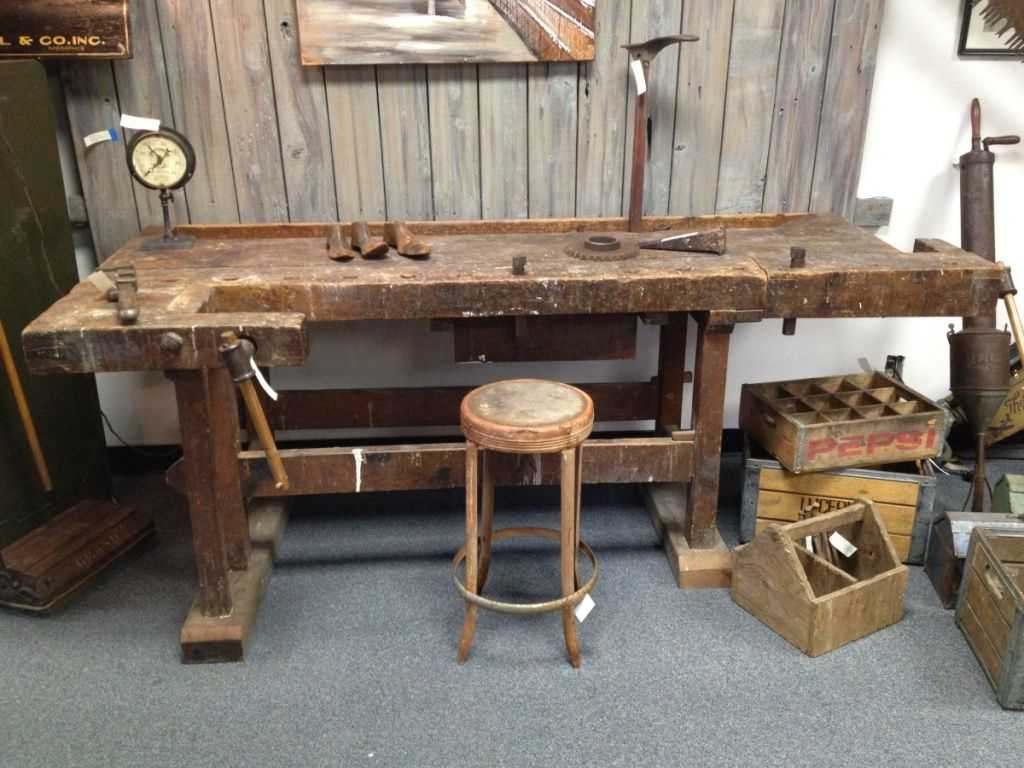

Прадедушка современных моделей

Инструкция, как сделать верстак своими руками

Заранее проводят замеры помещения в гараже или мастерской, чтобы определить комфортные габариты будущего строения.
На чертеже отображают размеры, особенности конструкции, расположение всего инструментария, осветительных приборов, розеток.
Первым монтируют каркас (после проведения предварительной обработки и шлифовки поверхностей).
Для крепления используют саморезы и металлические уголки.
Следующий этап работы – это изготовление столешниц. Желательно строить столешницу в виде цельной пластины, поверхность которой надежно защищена от действия химических веществ, составом, лакокрасочных изделий и возможного возгорания (от искр при резке металла или сварке).

После сборки остова приступают к внутреннему оформлению: монтируют полки, выдвижные ящики, крючки, внутренние осветительные приборы. На наружной поверхности устанавливают инструменты и струбцины для фиксации деталей, старой мебели, автомобильных запчастей.

Каркас столярного верстака

Возьмите ровные сосновые доски без крупных сучков сечением 50х150 мм. Сырой пиломатериал просушите: чем ниже влажность досок, тем меньше вероятность коробления конструкции. Рассматриваемый столярный верстак рассчитан на комфортную работу мастера ростом 170–180 см. Чтобы изменить высоту конструкции, сделайте ножки выше или ниже.

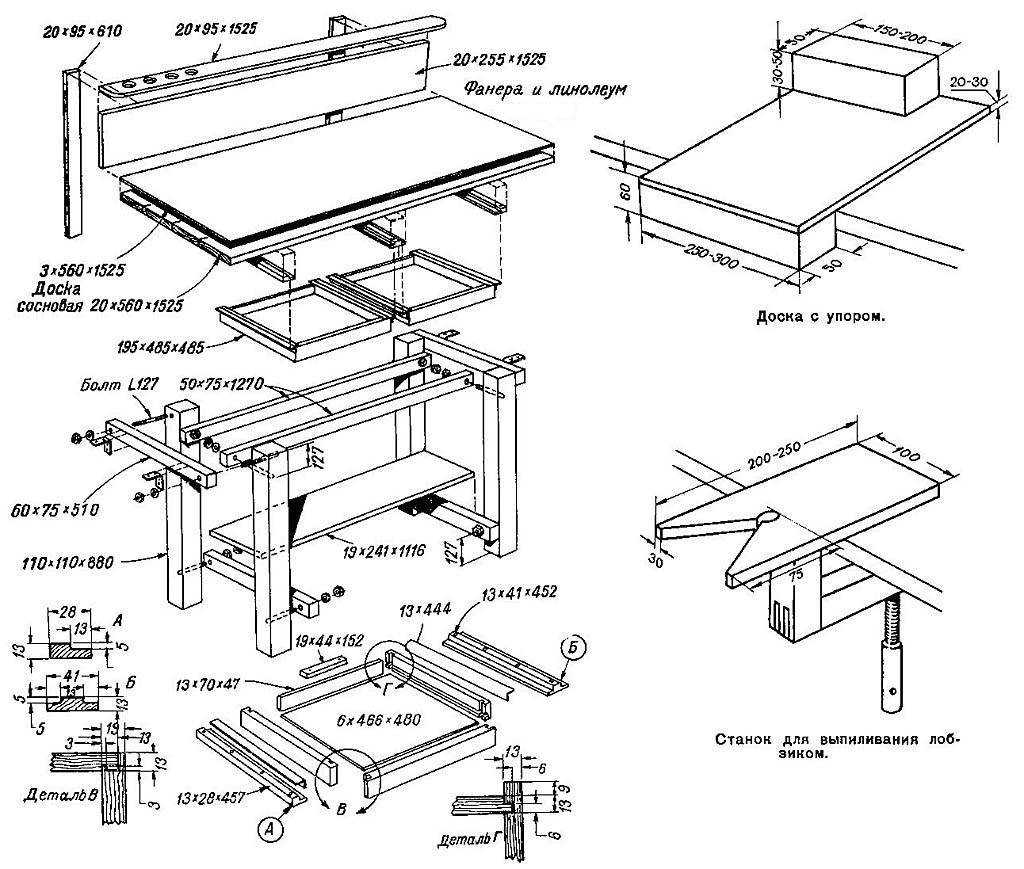

Чертеж столярного верстака (вид спереди).

Чертеж верстака (вид сбоку).

Таблица 1 — список деталей каркаса

№	Наименование	Чистовые размеры, мм	Материал	Количество
толщина	ширина	длина
A	Деталь ножки	46	70	820	сосна	4
B	Нижняя проставка	46	70	100	сосна	4
C	Верхняя проставка	46	70	680	сосна	4
D	Поперечная проножка	46	70	366	сосна	2
E	Поперечина крышки	46	70	458	сосна	2
F	Продольная проножка	46	70	1400	сосна	2
G	Продольная царга	46	70	1308	сосна	2
H	Нижняя полка	16	504	1258	ДСП, МДФ	1
I	Проставка столешницы	50	50	366	сосна	2

Все элементы основания столярного верстака парные, поэтому размечайте на доске шириной 150 мм сразу две детали одинаковой длины.

Напилите все деревянные заготовки по длине за исключением проставок: короткие сподручнее нарезать уже строганными, а длинные следует отпилить позднее «по месту».

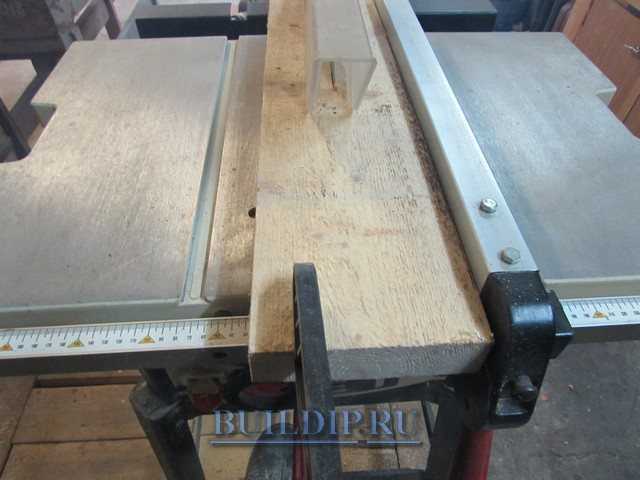

Замерьте ширину доски, отнимите толщину диска вашей циркулярной пилы и разделите результат пополам. Выставьте на мерной шкале высчитанный размер и убедитесь в перпендикулярном положении пильного диска. Распустите доски точно посередине.

Схема раскроя доски.

Острогайте детали и обработайте их наждачной бумагой средней зернистости.

Напилите нижние проставки и отшлифуйте торцы. Очистив поверхности от пыли, нанесите клей на малую проножку и на конец ножки.

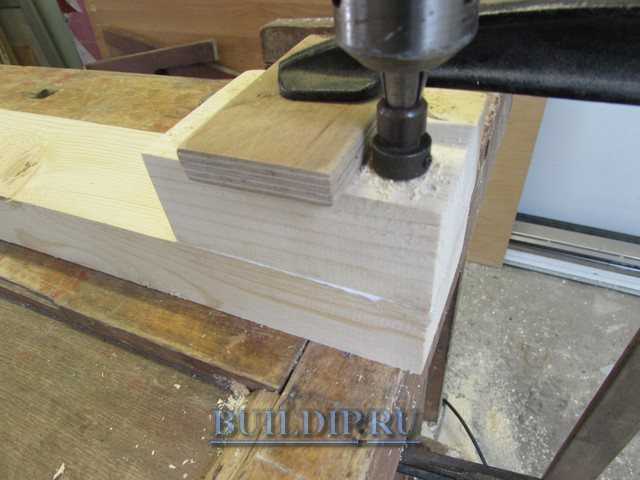

Сожмите детали струбциной, вытрите выдавившийся клей и просверлите отверстия сверлом с зенковкой.

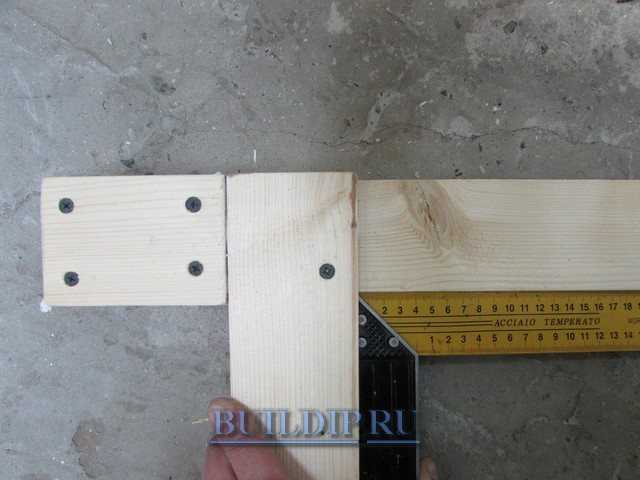

Скрепите заготовки шурупами 6,0х70. Подготовьте остальные ножки каркаса столярного верстака.

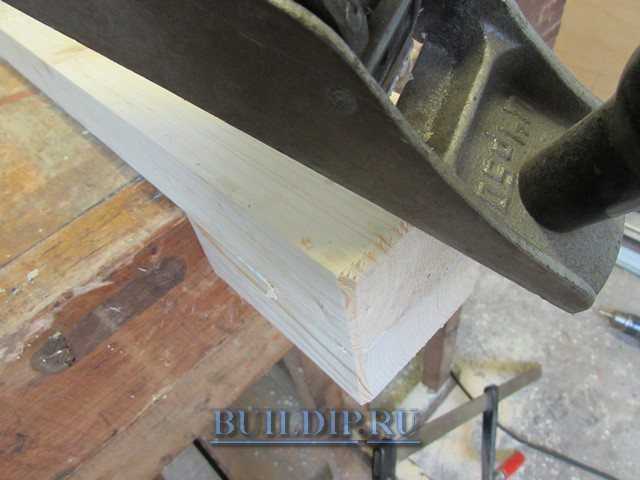

Снимите фаску на нижних торцах, чтобы снизить вероятность раскола древесины при подвижках верстака.

Подготовьте к склейке узлы соединения ножек с продольными проножками. Скрепите детали шурупами, выставив прямой угол.

Прикрутите все четыре ножки на свои места.

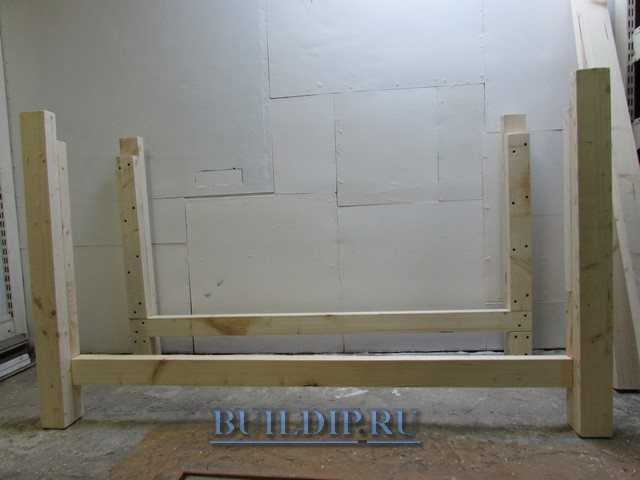

Разместите на полу половинки каркаса и продольные царги, отмерьте длину верхних проставок.

Напилите детали и закрепите на клей и шурупы.

Соберите на ровной поверхности верхнюю раму столярного верстака. Скрепляйте бруски столярным клеем и шурупами 6,0х80 мм, высверливая под них направляющие отверстия.

Соберите нижнюю обвязку верстака, использую для удобства струбцины и вспомогательные дощечки.

Положите на место верхнюю раму и выровняйте всю конструкцию. Соедините части каркаса шурупами.

Вырежьте из листового материала толщиной 16 мм нижнюю полку и закрепите её на брусках

Разновидности

В этом плане все больше зависит от физических размеров столиков и области их применения. Так или иначе, подвижная часть должна получиться, как минимум чуть-чуть, но короче, чем высота всего столика. В противном случае, ваша конструкция просто не сможет сложиться. Есть много идей для складных столиков, которые можно дополнить собственными вариантами внешней отделки предмета интерьера или экстерьера.

Не секрет, что самыми популярными местами для применения столиков такого типа являются места общественного питания, в частности наружные секции, торговля, пикники, не стоит сбрасывать со счетов и вариант с размещением подобного предмета у вас в квартире. Что касается последнего варианта, то можно уделить большую часть внимания внешней отделке стола.

Если вы сомневаетесь в их вариативности, можете посмотреть в интернете или журналах на фото складных столиков самых разных форм. Тут все больше зависит от вкуса владельца и назначения стола. Самыми практичными являются прямоугольные столешницы, которые чаще всего встречаются в раскладных столах.

Особенности моделей

Верстаки, выпускаемые серийным способом, удобны тем, что их характеристики задаются во время производства и соответствуют их предназначению. В зависимости от того, в каких технических условиях будет работать тот или иной верстак, различные модели могут иметь следующие параметры:

Материал столешницы. Влагостойкая фанера или МДФ, покрытые оцинкованным металлом. Толщина столешницы варьируется в пределах 24-30 мм.

Профессиональный подходИсточник extxe.com

Допустимая нагрузка на столешницу. Серийные модели допускают нагрузку в 300-350 кг. Верстак усиленной серии рассчитан на 400 кг и более.
Допустимая нагрузка на полку в тумбе — 20-30 кг, на верстачную полку — до 40-50 кг.
Защита. На тумбу может устанавливаться замок, ключевой или: повышенной секретности (штифтовой).
Комплектующие. Разнообразные полки, держатели, экраны и крючки.

Верстаки заводского изготовления поставляются в разобранном виде; по конструкции их можно разделить на три группы:

Бестумбовые. Идеальный небольшой верстак для гаража скромных размеров. Простая в сборке конструкция характеризуется достаточным размером рабочей поверхности, которая при необходимости складывается (откидной верстак). Устойчивость обеспечивается регулируемыми ножками. Бестумбовые модели могут дополнительно комплектоваться ящиками на подшипниковых направляющих.

Этапы сборки

Сперва нужно подготовить ранее замеренные заготовки. Для этого следует болгаркой отрезать все требуемые металлические и деревянные детали, после чего можно приступать к сборке оборудования.

Первым делом необходимо сварить основные элементы каркаса. Для этого соединяются две части каркаса: нижняя и верхняя, после чего собирается корпус верстака, а к нему привариваются четыре ножки. Высота ножек, которые делаются из заготовок труб, не должна быть выше одного метра. Основная часть конструкции готова.
Чтобы придать конструкции прочности, её следует ужесточить. Для этого необходимо будет приварить дополнительные рёбра жёсткости, которые состоят из уголков и стальных полос.
Далее следует сделать защитный экран из стального листа. Для этого нужно по углам столешницы приварить стойки из уголков, после чего перекрыть их сверху горизонтальным уголком по всей поверхности. Чтобы укрепить конструкцию, можно приварить дополнительные рёбра жёсткости. После этого экран обшивается листом прочной фанеры.
Из фанеры делаются ящики и полки. Собираются они при помощи небольших уголков. После этого следует вмонтировать направляющие элементы и закрепить ручки, обработать пропиткой и покрасить краской.
Поверх столешницы устанавливается выбранный материал — это может быть лист фанеры, несколько досок или ЦПС. Затем столешница фиксируется к каркасу при помощи саморезов.
Сверху установленной и закреплённой рабочей поверхности снова крепится стальной лист, обрезается по периметру стола и закрашивается краской.
После этого остаётся вставить ранее подготовленные ящики и полки, а также все фиксирующие элементы на экране для крепления различных инструментов.
В конце поверх столешницы устанавливаются и крепятся слесарные инструменты: тиски, заточка и так далее. По полкам раскладывается гаражный инвентарь, а на экран вывешиваются инструменты.

По окончании всех работ элементы конструкции нужно обезжирить и закрасить. Лучше всего подбирать молотковую краску, поскольку именно она устойчива ко многим внешним воздействиям и механическим повреждениям.

Как собрать металлический верстак в гараже своими руками: фото и пошаговая технология

Металлическая конструкция собирается на основе стального уголка. В роли вспомогательного инструмента выступает болгарка и сварочный аппарат.

Рабочая поверхность слесарного верстака должна быть из листовой стали толщиной не менее 0,5 см

В первую очередь для создания верстака в гараже из металла своими руками нужно вырезать каркасную заготовку для верхнего полотна. В слесарных столах рабочую поверхность лучше делать из листовой стали толщиной не менее 0,5 см. На поверхности в соответствии с чертежом устанавливаются уголки, которые впоследствии будут использоваться для фиксации основания столешницы. Перед тем как эти элементы будут окончательно закреплены сваркой, их следует выровнять по углам и закрепить струбцинами. После этого соединительные швы тщательно зачищаются.

Если у мастера имеется под рукой полуавтоматический сварочный аппарат, можно предварительно соединить между собой металлические заготовки стола. Уже после этого на них фиксируется стальной лист. При этом обязательно применяется точечная сварка. Если при соединении рабочей поверхности с металлической рамой пользоваться стандартной технологией, существует большая вероятность перегрева, а также повреждения листа. В результате на поверхности столешницы могут появиться волны, которые будут создавать неудобства в процессе работы.

На следующем этапе из стального уголка нужно изготовить вертикальные стойки и соединить их с каркасной частью. Если в гараже пол усыпан щебенкой, для большей устойчивости верстака нужно приварить к его ножкам специальные опоры (пятаки). В помещениях с бетонными полами рабочий стол закрепляется анкерными болтами. Для этого также потребуется предусмотреть в конструкции соответствующие элементы.

Затем изготавливаются поперечины. Они привариваются горизонтально внизу на опорных стойках. Для усиления конструкции на задней части стола нужно установить диагональную распорку. Под ящики, которые могут быть изготовлены из любых подручных материалов, нужно приварить поперечные отрезки и продольные уголки.

Готовая конструкция нуждается в финишной доработке. На завершающем этапе швы металлической конструкции зачищаются и обрабатываются грунтовкой, после чего весь стол окрашивается. Отделка деревянного стола предполагает шлифовку и окрашивание/лакирование.

Качественно сделанный верстак позволит создать оптимальные условия для работы в гараже. При соблюдении всех необходимых требований конструкция прослужит долгое время.

Столярный верстак – оптимизация рабочего места

Удобная рабочая поверхность пригодится любому мастеру. А столяр нуждается в обустроенной рабочей зоне больше, чем другие специалисты. Ведь ему придется возиться с крупногабаритными заготовками, длина которых доходит до 3 метров, и без грамотно сконструированной рабочей области в этом случае не обойтись. Даже упрощенный складной верстак позволяет обрабатывать брус или доски и собирать изделия из полученных заготовок. Большая столешница с упорами дает возможность зафиксировать пиломатериал в любом положении, обрабатывая не только поверхности, но и грани бруса или доски. А специальные тиски помогут зафиксировать заготовки во время распиловки, сверления или соединения нескольких элементов.

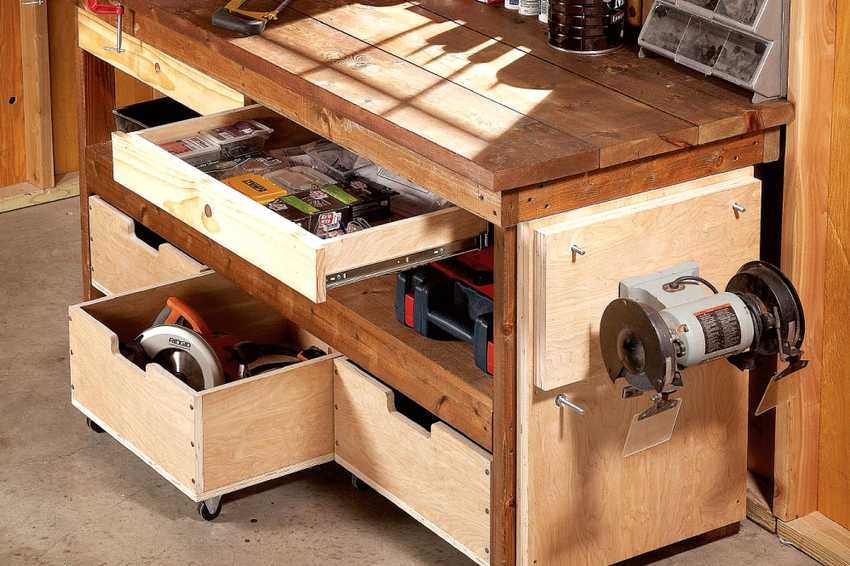

Любому столяру пригодится удобно обустроенная рабочая зона

Кроме того, в ящиках и на полках верстака можно хранить детали будущих изделий, инструменты и всякие хозяйственные мелочи. Причем в удобное хранилище можно превратить не только столярный вариант из дерева, но и верстак слесарный, собранный на основе стальных уголков. При этом сделать столярный верстак своими руками, упорядочив и оптимизировав пространство в рабочем помещении, может мастер, не слишком знакомый со строительством. Для этого вам понадобятся общие чертежи или понимание устройства верстака, строительные материалы и пошаговая инструкция для сборки. Все это вы найдете ниже по тексту.
