Как сделать торцовочную пилу из дисковой своими руками

Видео по теме

С вами был Андрей Ноак. Заходите на мой блог и будьте в курсе всех событий. Теперь вы знаете, как из ручной циркулярки сделать торцовку. Подписываться на обновления и приглашайте своих друзей ознакомиться

Один из важнейших инструментов, которые используются на стройке и для некоторых ремонтных работ, — это торцовочная пила, которая способна выполнить распил заготовок и материала под любым углом и любым наклоном. Эта возможность обеспечивается имеющейся поворотной площадкой, подвижной рабочей частью устройства и, соответственно, самим диском над станиной. Используя его, можно распилить дерево, пластик, оргалит, OSB, ламинат и прочие материалы не повышенной прочности.

Для выбора подходящего инструмента следует посоветоваться со специалистом, который разбирается не только в порядке и пути выполнения работ, но и в торцовочных пилах с протяжкой.

FLEECE SAW, своими руками. \ FIRMWORK SAW, своими руками.

На базе руководство

была изготовлена ​​циркулярнаяпилаТорцовочная пила , который отлично показал себя в резьбе серии.

Устройство циркулярной пилы.

Читайте:

Конструкция такого машинного трансформатора очень проста. Крышка соединена с одной из своих веревок. Он свободно поднимается, что облегчает доступ к инструменту во время обслуживания или демонтажа. Розетки для подключения пилы и плоскости установлены на внутренней поверхности подконструкции. Разумеется, система включения и выключения электроинструментов требует некоторого улучшения, но здесь особых трудностей нет, так как кнопки запуска пилы и плоскости могут быть зафиксированы в состоянии включения (самым простым решением является обертывание и ручку с электрической лентой), а также переключить новые переключатели каждого инструмента на внешнюю поверхность стола. Фотография показывает, насколько практична эта конструкция.

Как подобрать пилу

Безусловно, когда имеется стаж работы, и вы не желаете инвестировать в покупку большие средства, можно изготовить такой станок собственноручно

При приобретении пилы для него примите во внимание:

1. Покупайте устройство с защитой, которая обязана закрывать диск не только в спокойствии, но и во время работы.
2. Подбирайте массу и габариты устройства с учетом собственных целей. С объемным взаимодействовать будет труднее, устанете уже после получаса деятельности.
3. Учитывайте удобство пилы, чтобы при ее помощи вам было комфортно трудиться.
4. Учитывайте диаметр диска (не больше метки в 0,2 м). Исследуйте размеры разреза – при распиле объемных частей необходимо подбирать размер больше.
5. Проследите, чтобы вращательный блок и станина были хорошего качества.

Вне зависимости, решили купить заводской вариант или создать пилу собственноручно, с ней должно быть легко трудиться, а результат получаться качественным.

Как подобрать пилу

Безусловно, когда имеется стаж работы, и вы не желаете инвестировать в покупку большие средства, можно изготовить такой станок собственноручно

При приобретении пилы для него примите во внимание:

1. Покупайте устройство с защитой, которая обязана закрывать диск не только в спокойствии, но и во время работы.
2. Подбирайте массу и габариты устройства с учетом собственных целей. С объемным взаимодействовать будет труднее, устанете уже после получаса деятельности.
3. Учитывайте удобство пилы, чтобы при ее помощи вам было комфортно трудиться.
4. Учитывайте диаметр диска (не больше метки в 0,2 м). Исследуйте размеры разреза – при распиле объемных частей необходимо подбирать размер больше.
5. Проследите, чтобы вращательный блок и станина были хорошего качества.

Вне зависимости, решили купить заводской вариант или создать пилу собственноручно, с ней должно быть легко трудиться, а результат получаться качественным.

Преимущества и недостатки

У самодельных торцовок есть как сильные, так и слабые стороны. Потому прежде чем приступить к изготовлению станка, советуем сопоставить список преимуществ и недостатков. Это может вас заставить отказаться от идеи самостоятельной сборки станка

, либо наоборот, обязательно попытаться сделать торцовку для труб без посторонней помощи.

К сильным сторонам самодельных станков торцовок относят:

• На изготовление торцовочного станка потребуется вложить намного меньше денег, чем в покупку заводского оборудования для торцевания дерева, труб, полимеров и пр. В среднем мастера на переоснащение болгарки в станок тратят 500-1000 рублей;
• Вы можете сами выбрать рабочие параметры для будущего торцовочного станка. К таковым характеристикам относят глубину пропила, диаметр дисков, мощность электродвигателя, размеры рабочей поверхности и пр.;
• Собранные устройства имеют простую конструкцию. Поскольку вы сами собирали и разбирали инструмент, проблем с поиском неисправностей не возникнет.

Но есть и недостатки, среди которых особенно выделяются такие.

1. Для самодельных станков обычно используют старые, ненужные материалы, инструменты. Это негативно отражается на качестве, сроке службы.
2. Они редко имеют высокую мощность.
3. В некоторых случаях экономия на покупку заводского станка становится мнимой, поскольку много денег уходит на ремонт, модернизацию, профилактику самодельного станка.
4. Вы рискуете с точки зрения безопасности, работая самодельной торцовкой.

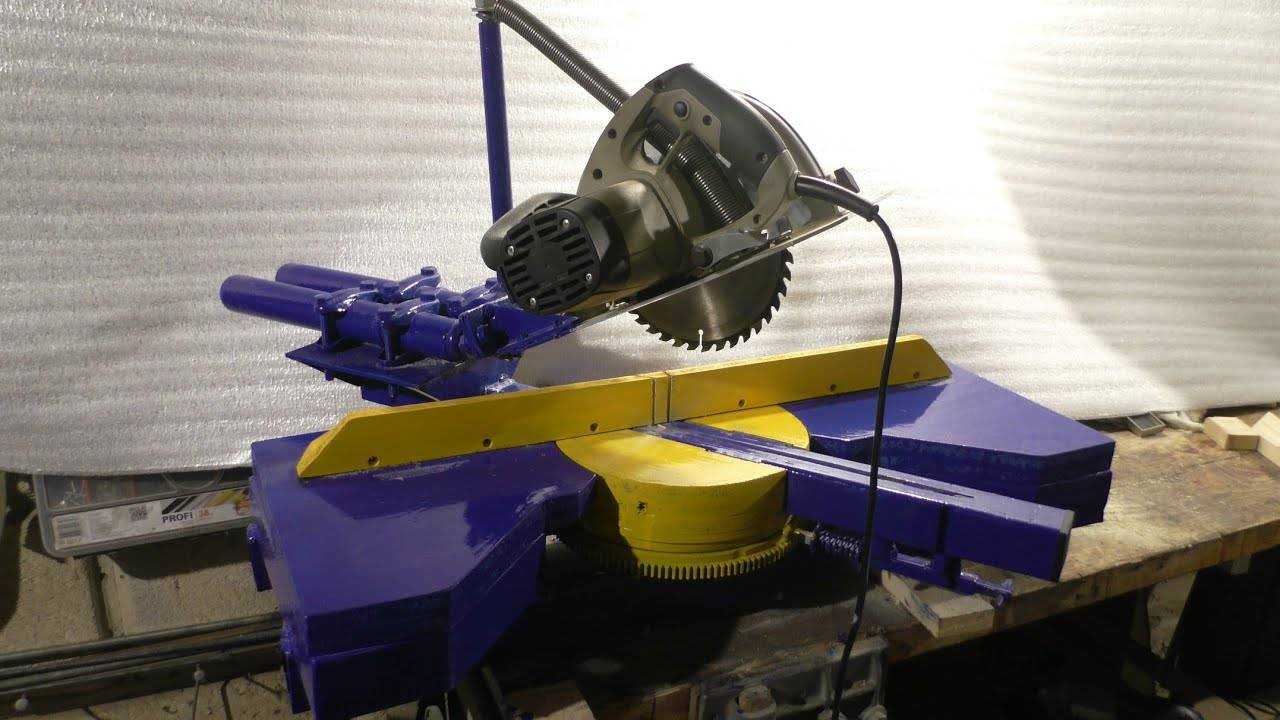

Пила из различного металлолома

Это достаточно увесистый инструмент на столе из металла. Дабы работать с ним, необходимо приложить определенные старания. Но в итоге торцевание происходит постепенно, без толчков, легко.

Теххарактеристики:

1. Мощность электрического двигателя — 2,3 кВт.
2. Скорость вращения — 2800 об./мин.
3. Высота пропила 0,08 м.

Что нужно для сборки:

• электрический мотор 0,9 кВт;
• лист;
• уголок;
• швеллер;
• шарниры;
• сильная пружина;
• напильник;
• сварочный аппарат;
• шлифовальная машина.

Станина исполнена из направляющих, уголка, стоек от кровати. Плоскость для работы — лист металла: в нем сверлим отверстие, торцы зачищаем напильником. Маятниковую стойку варим из швеллера, поставленного на металлический лист, ее высота приблизительно 0,8 м. Подставка для электрического двигателя выполняется в виде плиты, поставленной на шарниры.

При установке мотора используют пружину как стабилизирующее устройство. Можно не задействовать маятник и ремни. Последние контролируются обыкновенным болтом, маятник же изготавливается из металла. В качестве режущего инструмента ставят диск 0,42 м. Торцовка — довольно опасный агрегат, делая ее собственноручно, нужно заботиться о защищающих устройствах, так как ошибок при работе самодельного станка намного больше.

Разновидности

Торцовки подразделяются на такие виды:

• маятниковая;
• комбинированная;
• с протяжкой.

Основой маятникового приспособления является станина. На ней же крепится стол, который базируется на механизме поворота с линейкой. Этот механизм решает проблему установки угла распила с его настройкой. Угол распиливания можно настраивать посредством передвижения рабочего стола по отношению к поверхности основы. Пильный компонент фиксируется ручкой и подпружинивается шарниром. Посредством маятника производится передвижение пилы по вертикали.

В комбинированной модификации имеется возможность изменения угла пропила в двух направлениях. Структура та же, что и у маятниковой торцовки, единственно, добавлен еще один шарнир. По части перемены угла реза в горизонтальной поверхности – его можно изменять в горизонтальном направлении, которое к тому же противолежащее от установленного привода.

Торцовка с протяжкой позволяет переводить режущий компонент как по окружности оси шарнира, так и прямо по длине пропила. Это получается за счет имеющихся направляющих.

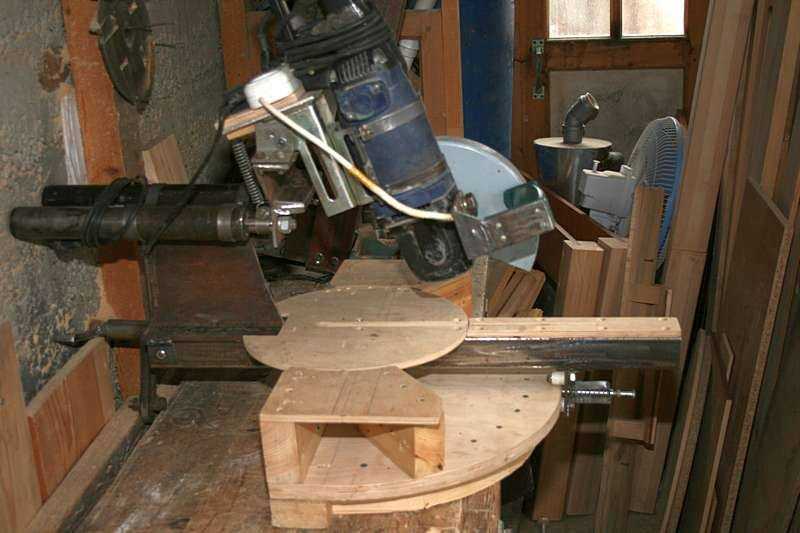

Из болгарки

Торцовочные пилы способны работать по древесине, железу, пластику и иным материалам.

Самая известная торцовка базируется на использовании углошлифовальной машины.

Если у вас получится проделать все грамотно, ваше устройство с протяжкой будет обладать следующими опциями:

• скорость вращения диска – 4500 об/мин;
• расстояние пропила – примерно 350 миллиметров.

При потребности торцовка демонтируется с агрегата и практикуется как обыкновенный ручной инструмент. Большой плюс в том, что самодельное устройство универсально и свободно разбирается.

Рассмотрим, как происходит процедура изготовления.

• Поставьте поворотный механизм углошлифовальной машины на ось поворота колеса агрегата. Его крепеж производится посредством шарикового подшипника. Рекомендованный размер 150 миллиметров, но и больше тоже сгодятся.
• С внешней стороны подшипника электросваркой привариваются уши. Они предназначены для закрепления основания агрегата. Монтаж выполните болтами М6.
• Обойму следует прикрыть защитным кожухом, чтобы при эксплуатации на вас не летела стружка.
• Задача с протяжкой находит решение просто. Для ее создания возьмите амортизаторы от грузовой машины. Даже если они не в рабочем состоянии, это не проблема. Уберите из амортизаторов смазочный материал, просверлите отверстия для вентиляции и закройте сеткой, чтобы в полость не проникала стружка и пыль.
• Инсталлируйте модуль плавного старта. Благодаря ему вы не будете испытывать резких рывков в процессе запуска торцовки.
• Финальный этап – монтаж защиты пильного диска.

В зависимости от поставленного диска агрегат может использоваться по металлу либо древесине, торцевать трубы. Но знайте, что для подрезания торцов труб может быть недостаточно мощности агрегата. Определитесь с техпараметрами вашей углошлифовальной машины, чтобы выяснить, способен ли станок резать трубы, или он годится только для работы с древесиной.

Данная конструкция имеет два важных недочета.

• Чтобы настроить точность реза, сначала используются остатки древесины. Потом тяга закрепляется, и можно приступать к работе.
• Агрегат при резке труб и работе по железу сильно шумит.

Самодельный верстак – основа для удобной работы

Для удобства работы следует изготовить торцовочный станок. Желательно мобильной конструкции, если с ним придется переехать на другое место или непосредственно на строительную площадку. Поэтому станина делается разборной, для чего крепление столешницы к ножкам осуществляют на саморезы.

Для изготовления верстака необходимо проделать следующие операции:

• Подготовить верхнюю раму. Ее собирают из деревянного бруса размерами 40х40. Ножки, сделанные из аналогичного материала, прикручивают саморезами и для их большей устойчивости устанавливают распорки. Или места соединения укрепляют металлическими уголками.
• Из досок изготавливается столешница. Ее ширина должна быть на 10 см больше длины торцевой пилы, а длина равняться ширине, умноженной на 3.
• Взяв листы фанеры (ДСП, МДФ) подготавливают и закрепляют импровизированные столики, стараясь расположить их поверхность на одном уровне с поворотным механизмом.
• Устанавливают оборудование для обрезки торцов.

Такая торцовка по дереву будет востребована в своей мастерской или при проведении разных строительных работ, в которых не обойтись без деревообработки.

Если необходимо сделать станок с протяжкой, то для этого берут амортизаторы передних стоек автомобиля. Предпочтительнее легкового, потому как от грузовика они слишком массивные. Приобрести их можно на любом пункте разборки машин. Перед установкой амортизаторов, чтобы облегчить ход штока, сливают масло и в корпусе проделывают «воздушные» отверстия.

Для комфортной работы рекомендуется подключить систему плавного запуска. Она позволит снизить нагрузку на конструкцию при стартовом рывке и регулировать количество оборотов.

Как сделать электрическую торцовочную пилу своими руками

Торцовочную пилу можно сделать разными способами. Рассмотрим варианты с болгаркой и ручной циркуляркой.

Из болгарки

Снимите с болгарки диск и дополнительную ручку. Вырежьте лист для станины из деревянного или металлического полотна. Под болгарку больше подойдёт металл. С двух сторон приварите трубу 30*30 мм. Сделайте удлинитель для станины такой же ширины. Приварите к нему трубу 25*25 мм и вставьте в первую трубу.Раздвижная станинаВозьмите ножки для стиральной машинки. Прикрутите к ним по две гайки. Одну маленькую, другую удлинённую. Чтобы высота ножек регулировалась. Приварите ножки по углам станины.Ножки с гайкамиНа корпусе редуктора болгарки сделайте металлический крепёж.Крепёж на болгаркеСоберите поворотный узел из велосипедного металлолома.Поворотный узелПриварите его одним концом к станине, а другим к болгарке.Сваренные узлыПоставьте на поворотный узел пружину, которая стягивает колодки. И стопор, чтобы болгарка не падала назад.Пружина и стопорНа болгарку установите угол из трубы и дополнительную ручку.Ручка для торцовкиВ станине сделайте прорезь для диска.Прорезь для диска в станине

Для красоты можете покрасить стол и поворотный узел.

Видео: самодельная торцовочная пила из болгарки

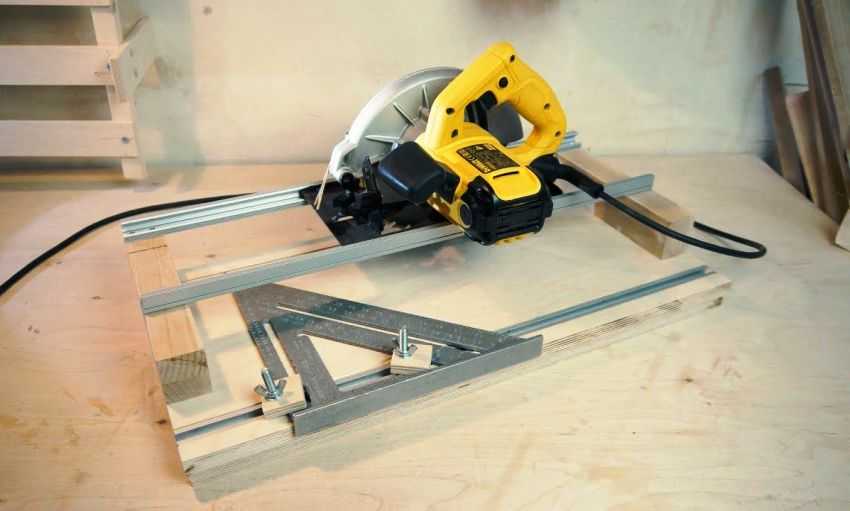

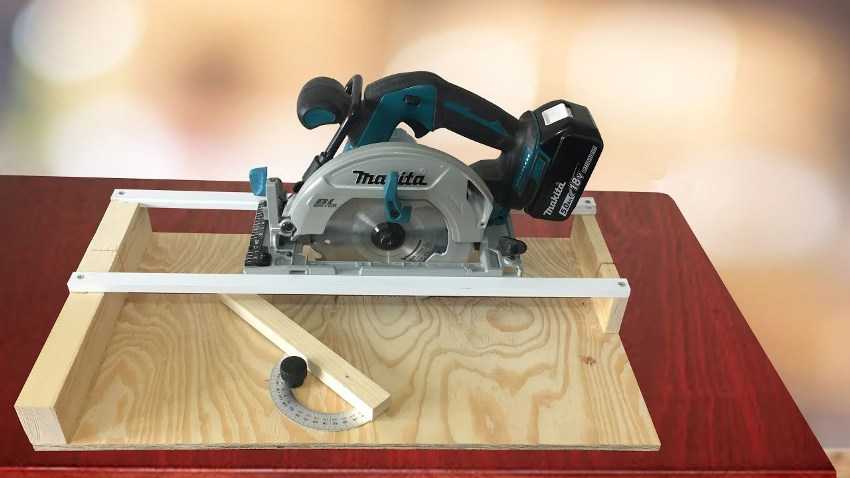

Из ручной циркулярки

Под основание возьмите лист ДСП толщиной 10 мм. Сделайте подставки. Высоту рассчитайте в зависимости от диска циркулярной пилы.Прикрутите направляющие из алюминиевого уголка.Сделайте станину из того же ДСП полукругом. Радиус из расчёта длины основания. Поворотная станина позволяет пилить под углом.Торцовочная пила из циркурякиУстановите основание и станину на стол так, чтобы станина поворачивалась.

Видео: торцевая пила из циркулярки

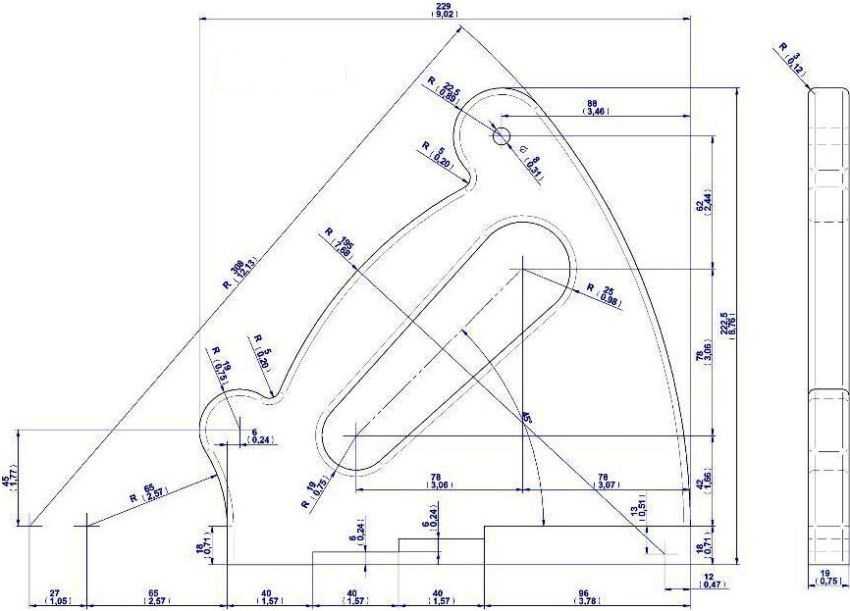

Верстак под пилу: разметка чертежа, установка торцовки

Сделайте устойчивый стол из металлической рамы со столешницей толщиной 40–50 мм.С краю или посередине отмерьте участок, который будет занимать пила. На свободном пространстве установите платформу высотой, как основание у пилы.Стол для пилыНа участке под пилу сделайте крепёжУстановите на стол торцовку и прикрутите её. На платформе начертите линию, которая будет продолжать боковой упор пилы.По этой линии установите и прикрутите квадратный профиль.Квадратный профильНа профиле установите линейку.Линейка на профиле

Покупайте торцовочную пилу в соответствии со своими потребностями. Не пренебрегайте её настройкой. Это процесс очень точный и тонкий. Подойдите к нему ответственно. Тогда вы получите работоспособный и долговечный инструмент.

• https://derevyannie-doma.com/sovety/torcovochnaya-pila-po-derevu-iz-cirkulyarki-svoimi-rukami.html
• http://obustroen.ru/instrumenty-i-oborudovanie/mehanizirovannye/pily-i-benzopily/torcovochnaya-pila.html
• https://postroika.biz/11235-vyibor-nastroyka-i-remont-tortsovochnoy-pilyi.html

Выровняйте и зафиксируйте станки

С помощью струбцин скрепите расширения с основанием-платформой. Установите на место станок и выровняйте его посередине ширины основания. Прижав к штатному упору станка длинную ровную планку, поправьте положение станка, чтобы выровнять заднюю кромку планки с задними кромками верхних полок Е. Убедитесь, что кромки планки и полок параллельны. Теперь удалите планку и расширения. Отметьте центры монтажных отверстий для крепления станка, снимите станок и просверлите отверстия в основании-платформе Л. Раззенкуйте их снизу и закрепите станок винтами с потайной головкой, добавив шайбы и гайки.

Чтобы расположить столики обоих станков на одной высоте, выпилите две деревянные проставки, ширина которых позволяет сделать монтажные отверстия для винтов, которыми будет закреплен станок с более низким столиком. Острогайте проставки до толщины, которая равна разнице высоты двух столиков. Теперь, устанавливая станок с низ ким столиком, сделайте отверстия. Закрепите станок винтами, вставив между ним и основанием проставки.

Свойства готовых изделий

В продаже обычно пилы двух видов:

• узкопрофильные, имеющие целевое предназначение;
• модели, снабженные некоторыми дополнительными функциями.

Разные типы пил отличаются в цене, связанной с задачами модели и известностью изготовителя. Самые знаменитые марки:

1. Метабо.
2. Бош.
3. Интерско.
4. Makita и т. д.

Торцовочный тип включает в себя следующие части:

• диск пилы;
• мотор;
• подножка с пуском;
• рукоятка для удержания и направленности.

Коллекторный мотор не требует регулярного слежения и смазывания деталей, а асинхронный выделяется продолжительной и тихой работой. Имеются варианты, где двигатель устанавливается сзади, что делает обзор намного лучше при работе вручную.

Мотор работает при помощи механизма, передающего вращение через ремень или зубчатое колесо. В первом варианте уменьшается шум и нет дрожания резца, а второй вариант не дает пиле возможности проскользнуть при отрезании в случае сильного нажима.

Видео: торцовочная пила своими руками.

Как выбрать торцовочную пилу

Торцовочные пилы различаются по техническим характеристикам и могут быть простого (обычного) или комбинированного типа, что несколько расширяет их функциональность.

К СВЕДЕНИЮ!

Отличие комбинированных моделей от обычных заключается в том, что их конструкция предполагает возможность трансформации торцевой пилы в циркулярную путём выполнения несложных перемещений основных элементов пилы.

Модель «Зубр ЗПТ-255-1800» с ременной передачей и протяжкой

Кроме этого, важной функциональной особенностью является наличие протяжки, также расширяющей возможности используемого оборудования. Пила торцовочная с протяжкой.В специальной публикации нашего портала мы подробно расскажем о торцовочных пилах

Вы узнаете схему устройства и принцип работы, основные и дополнительные функции, особенности комбинированных торцовочных плит и рейтинг лучших моделей торцовочных пил с протяжкой по дереву 2019г

Пила торцовочная с протяжкой.В специальной публикации нашего портала мы подробно расскажем о торцовочных пилах. Вы узнаете схему устройства и принцип работы, основные и дополнительные функции, особенности комбинированных торцовочных плит и рейтинг лучших моделей торцовочных пил с протяжкой по дереву 2019г.

ВАЖНО!

Для стационарной установки лучше использовать модели, имеющие функцию протяжки, позволяющей обрабатывать широкие деревянные заготовки.

Универсальная торцовочная пила модель «Makita Lh1040»

Советы по выбору обычных и комбинированных моделей

Для того чтобы сделать правильный выбор и учесть все нюансы, связанные с особенностями использования подобного оборудования, необходимо прислушаться к советам опытных пользователей, которые можно сформулировать следующим образом:

1. Инструмент должен соответствовать его предназначению − не стоит покупать дорогую и мощную модель, если предполагается ею пользоваться периодически и в личных целях.
2. В таком же ключе следует рассматривать и наличие дополнительных опций, увеличивающих стоимость модели, но не используемых при небольших объёмах работы.
3. Наличие средств защиты и безопасности − важный момент при выборе торцовочной пилы, т.к. при неправильном использовании можно легко получить травму, работая на подобном оборудовании.
4. В связи с тем, что мощность и вес связаны между собой напрямую, то при необходимости выполнения работ разъездного характера лучше выбрать менее мощную модель, но обладающую меньшей массой.
5. Размер пильного диска и наличие протяжки определяют технические возможности инструмента по обработке используемого материала.
6. Станина должна быть достаточно тяжёлой, чтобы зафиксировать пилу в месте выполнения работ, а поворотный стол и упоры должны обеспечивать надёжную фиксацию обрабатываемого материала.

Рекомендации по выбору торцовочных станков по дереву

Торцовочный станок по дереву марка «Makita LF 1000» При выборе модели, предполагающей стационарную установку и работу в интенсивном режиме, следует обратить внимание на следующие моменты:

• мощность и вес в этом случае не являются основополагающими критериями выбора, а наиболее важным показателем будет скорость вращения шпинделя, от которого зависит чистота реза;
• в обязательном порядке на стационарно устанавливаемом инструменте должны быть все виды защит от токов короткого замыкания и перегрева электрического двигателя;
• размер пильного диска должен быть максимально возможным, что позволит расширить возможности устройства;
• наличие механизма протяжки необязательно, но крайне желательно, т.к. это также отражается на функциональности и производительности инструмента;
• оснащение дополнительными опциями должно только приветствоваться, т.к. это также положительным образом отражается на трудоёмкости выполняемых операций на подобном оборудовании.

Рекомендации по выбору торцовочных пил по металлу

Торцовочная пила по металлу модель «Metabo CS 23-355» Основные критерии выбора для пил, предназначенных для резки металла, те же, что и для аналогов, предполагающих работу с деревянными заготовками, но, кроме этого, следует помнить, что:

Для работы с различными видами металла используются разные типы дисков, поэтому на их назначение и размер посадочного, а также наружного диаметра следует обращать особое внимание.
Чем более широкие заготовки из металла предстоит обрабатывать, тем большего размера должен быть диаметр пильного диска.
Защитный кожух должен полностью закрывать диск во время работы.
Наличие ограничителя по глубине реза расширяет возможности станка.
Более мощный электрический двигатель обладает большей производительностью и меньше нагревается во время работы.

Преимущества и недостатки самодельных электропил из болгарки

Электропилы, которые сегодня можно не только купить в магазине, но и сделать в домашних условиях, помимо своего главного преимущества – малозатратности на их производство, имеют массу слабых сторон. А именно:

• низкий уровень безопасности для здоровья и жизни оператора работающего – в самоделках нет защиты от отдачи, которую в заводских электропилах берет на себя инерционный тормоз цепи. А это повышает вероятность травматизма и увечий;
• недолговечность шинно-цепных элементов из-за отсутствии автоматической смазки. Единственным выходом в этой ситуации будет периодически окунать самодельную пилу в емкость с цепным маслом;
• высокий риск перегрева мотора от болгарки вследствие перегрузок и продолжительной эксплуатации.

Фрезерование

Диски

Такие насадки выпускаются в различном выполнении. Главное отличие приспособлений – в размере зернышек абразива.

Читайте так же

Они по специфике внедрения не достаточно чем отличаются от рашпилей. Разница только в скорости выполнения технологической операции. При определенных способностях такие насадки целенаправлено использовать и для чистовой обработки дерева.

Фрезы

Они есть, и специально по дереву. Ассортимент значительный, так как насадки этого типа отличаются конфигурацией, расположением и размерами зубьев.

• Выборка пазов.
• Предварительное выравнивание кромок.
• Вырезка чаши.
• Распиловка (для деревянных заготовок небольшого сечения).

Стол для циркулярки своими руками (с чертежами)

В данном разделе предлагается модель универсального стола, на котором можно расположить циркулярку, имеющую любые технические показатели и размеры. Для изготовления конструкции понадобятся следующие материалы:

• лист фанеры, желательно с ламинированным верхним покрытием, толщиной не менее 10 мм и размером 800х800 мм;
• 4 полотна ЛДСП толщиной 16 мм (400х784 мм);
• бруски 50х50 мм;
• болты и саморезы.

Для изготовления самодельной циркулярной пилы и стола потребуются чертежи

Изготовление стола для циркулярки может выполняться в такой последовательности:

1. Из листов ЛДСП собирается верхняя часть будущего стола, представляющая собой ящик без дна. Стороны крепятся между собой при помощи брусков, длина которых значительно больше, чем высота листов.
2. Изготовленная конструкция переворачивается, бруски-ножки будущего стола в нижней части скрепляются дополнительными перемычками.
3. Из фанеры вырезается столешница, в которой при помощи лобзика выполняется продольное отверстие – в него будет вставляться пильный диск.

В интернете несложно найти чертеж подобной конструкции, что значительно упростит изготовление. Можно модернизировать предложенный выше вариант стола для циркулярки своими руками, заменив бруски на металлический уголок или же выполнив так называемый ящик из досок. В нижней части конструкции неплохо сделать полку.

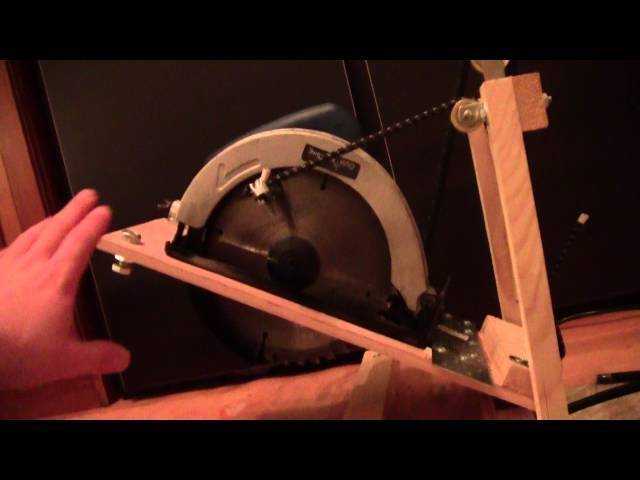

Изготовление торцовки из циркулярки своими руками

Укладка деревянного пола, замена наличников, обшивка фасада планкеном, вагонкой, создание элементов ландшафтного дизайна требуют наличия размерной доски. Процесс подготовки такой доски называется торцеванием. То есть отрезаются концы материала с целью получения нужного размера заготовки и придания спилам эстетичности.

Торцовка, изготовленная своими руками, делает работу более быстрой и экономичной

Чтобы изготовить торцовку из ручной циркулярки своими руками, понадобится подручный материал и инструмент б/у. Стандартные характеристики, которыми должна обладать будущая торцовка, такие:

• максимальная длина пропила – 350 мм;
• оптимальная оборотная мощность двигателя – 4500 об/мин;
• незначительный вес.

Верхняя часть электроинструмента крепится на шкворень с использованием большого подшипника – 150 мм (его не составит труда приобрести на рынке.) С внешней стороны к подшипнику приделываются ушки. Они служат для крепления инструмента к поверхности станины при помощи винтов М6.

Основными приспособами для циркулярки своими руками являются автомобильные амортизаторы (их удобно применять в качестве протяжки), кнопка плавного пуска и дополнительная защита, которая крепится к электроинструменту и станине.

Верхняя часть торцовки крепится на шкворень с использованием подшипника

К преимуществам самодельной торцовочной пилы можно отнести следующие:

1. Конструкция легко разбирается, а электроинструмент может использоваться по прямому назначению.
2. Небольшая стоимость. Без учета цены инструмента (б/у) затраты составят не более 500 рублей.

Среди существенных недостатков стоит выделить высокую шумность. Устранить этот недостаток практически невозможно. Кроме того, необходимо проделывать пробный запил (выбор и фиксирование тяги), чтобы обеспечить хорошее качество выполнения последующей работы.

Торцовка на основе болгарки

Для решения поставленной задачи зачастую используется болгарка. Она идеально подходит для того, чтобы сделать свой торцовочный станок для обработки торцевых поверхностей. Самодельный вариант исполнения будет иметь следующие технические характеристики:

1. обороты диска болгарки не должны быть менее 4500 оборотов в минуту;
2. длина пропила составляет 350 миллиметров. Отметим, что данный показатель существенно выше, чем у заводского инструмента, который относится к среднему классу.

Созданная конструкция позволяет снять болгарку со стола и использовать ее как обычный инструмент.

При рассмотрении того, как сделать подобный вариант исполнения, отметим нижеприведенные моменты:

1. режущий инструмент устанавливается на ось, которая представлена автомобильным колесом. Этот момент определяет возможность торцевания под углом. Для фиксации поворотного механизма используется подшипник диаметром 150 миллиметров. Для фиксации болгарки используется специальные механизм, который крепится на поворотной оси. Через определенное время рекомендуется смазывать эту ось, так как есть вероятность появления скрипа;
2. для фиксации определенного угла при производстве станка на подшипнике, с наружной стороны, проводится наваривание специальных ушек. Фиксация проводится при помощи винта, к примеру, М6. Следует провести крепление ушек так, чтобы между ними не было большого расстояния. В противном случае есть вероятность возникновения сильного люфта, что существенно снизит точность обработки;
3. следует исключать вероятность попадания стружки внутрь подшипника. Это связано с тем, что стружка внутри подшипника приводит к его износу и неплавному повороту режущего инструмента. Стружка может быт достаточно мелкой, что приведет к быстрому износу подшипника. Внесение смазывающего вещества также позволяет исключить вероятность быстрого износа подшипника;
4. протяжку можно создать при помощи амортизатора. Рекомендуется выбирать варианты исполнения от грузовых автомобилей, так как они более устойчивые к воздействию окружающей среды. Можно использовать и сломанные амортизаторы. Подготовка амортизатора заключается в удалении масла и высверливании отверстий, которые становятся своеобразной вентиляцией. Отверстия следует затянуть сеткой с небольшими отверстиями для того, чтобы исключить вероятность попадания древесной стружки в систему вентиляции;
5. для того чтобы в начале работы не ощущать сильного рывка следует оснастить болгарку модулем плавного пуска. Этот модуль в самом начале пуска снижает количество оборотов и раскручивает диск до рабочей скорости постепенно. Самостоятельно сделать модуль плавного пуска не получиться, его нужно снять с другого устройства или приобрести отдельно.

Последним этапом производства можно назвать создание щита для пилы. Этот элемент позволяет исключить вероятность попадания в зону резания инородных тел. Свой торцовочный станок может использоваться в быту.

Однако у рассматриваемой конструкции есть и существенные минусы, которые следует учитывать. К ним можно отнести:

1. торцовочный станок, сделанный своими руками, очень шумный. Это связано с особенностями работы болгарки. Во время обработки появляется шум, снизить который практически невозможно;
2. торцовочный станок используется для качественной обработки торцевых поверхностей. Именно поэтому довольно много внимания уделяется точности расположения болгарки с диском относительно заготовки. Для регулировки расположения болгарки с диском используются обрезки брусков. Тягу следует фиксировать при помощи болта, после чего можно проводить обработку.

Чертежи торцовочного станка определяют то, что его можно довольно просто установить практически в любой мастерской. Следует учитывать тот момент, что конструкция имеет небольшие размеры, а заготовка может быть довольно большой. Для того чтобы исключить вероятность потери точности во время обработки следует провести крепление конструкции к основанию.

Особое внимание уделяется типу установленного диска. Изначально болгарка была предназначена для обработки металла, что определяет наличие большого количества дисков для металла

Но также есть диски и для обработки дерева, которые обладают своими особенностями

Но также есть диски и для обработки дерева, которые обладают своими особенностями.

В заключение отметим, что есть довольно много чертежей, которые можно использовать при создании торцовочного станка. Некоторые реализовать достаточно просто, другие сложны в исполнении.
