Как собрать самодельный редуктор для мотоблока своими руками

Особенности

Из главных преимуществ цепных редукторов можно выделить:

• Наличие функции реверса;
• Простую эксплуатацию;
• Высокий уровень надёжности транспортера.

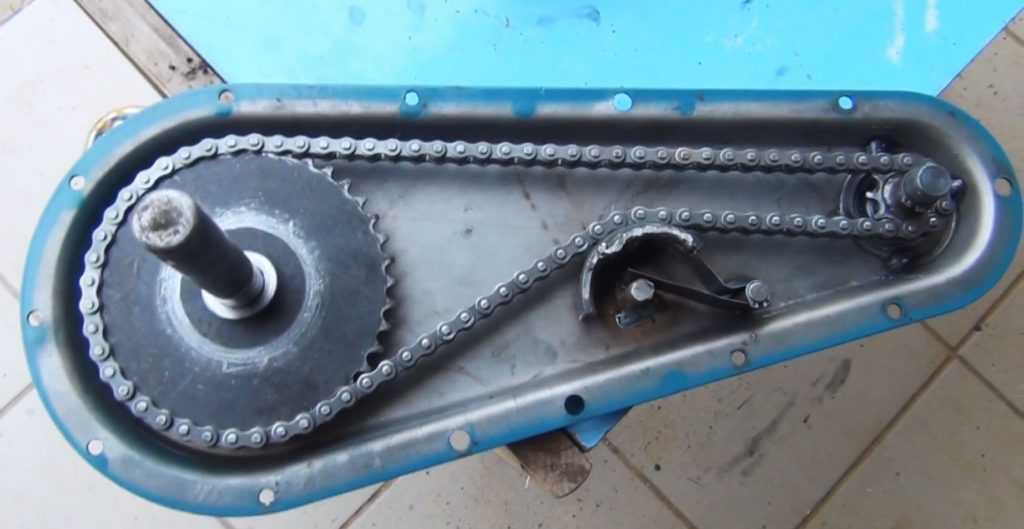

Наиболее частые поломки цепных редукторов связаны с разрывом цепи или с её растяжением. Эти неисправности очень легко устраняются даже людьми, не имеющими особых технических навыков. Это большой плюс, так как ремонт цепного редуктора не требует обращения к специалисту.

Редуктор имеет достаточно простое строение. Из его составляющих можно отметить цепь и две звёздочки, верхней и нижней. Нижняя звёздочка расположена на рабочем валу, за счёт чего происходит работа механизма, в котором для уменьшения его износа используется смазка. По такому же принципу работает ручной цепной редуктор. Имеющееся передаточное число на звёздах, позволяет увеличить усилие на фрезах. В данном варианте имеется тонкий корпус, так как за счёт этого происходит максимальное заглубление фрез. Корпус оснащён отверстиями с подшипниками, на них и расположены валы. Ниже будет описан процесс, как сделать самостоятельно сборку цепного редуктора и провести расчет.

Устройство и принцип работы

Редуктор без дополнений газовый или гидравлический, подразумевает механическое устройство для изменения угловой скорости и крутящего момента. Он работает по принципу Золотого правила, когда передаваемая вращением мощность практически не изменяется, уменьшается на КПД.

Устройство

Простейшее устройство редуктора, это зацепление из шестерни и зубчатого колеса. Крутящий момент передается через непосредственный контакт зубьев – элементов детали. Они движутся с одинаковой линейной скоростью, но разной угловой. Количество вращений шестерни и колеса за единицу времени разное, зависит от диаметров деталей и количества зубьев.

Шестерни и колеса неподвижно закреплены на валах или изготовлены совместно с ними. В корпусе может быть от одной до нескольких пар зубчатых зацеплений. На сборочном чертеже редуктора хорошо видно его устройство и составные части:

• корпус;
• крышка корпуса;
• пары в зацеплении;
• валы;
• подшипники;
• уплотнительные кольца;
• крышки.

Корпус в самом низу имеет отверстие для слива масла и приспособление контроля уровня смазочных материалов, глазок или щуп. Разъем с крышкой совпадает с плоскостью расположения осей.

На кинематической схеме редуктора схематически указаны зубчатые соединения, расположений валов и направление вращения. Также показан тип зуба, прямой или наклонный. По кинематической схеме можно определить количество ступеней, передаточное число и другие характеристики, как работает данный редуктор.

Принцип действия

Принцип работы механического редуктора основан на передаче вращательного момента от одного вала другому посредством взаимодействия зубчатых деталей, неподвижно закрепленных на них. Линейная скорость зубьев одинаковая. Она не может быть разной, поскольку контакт жесткий.

Принципом действия редуктора является давление зуба на поверхность аналогичного со смежной детали и передача при этом усилия, двигающего ведомое колесо. В результате скорость вращения уменьшается. На выходном валу создается усилие, которое способно привести в движение исполняющий механизм.

Главная пара всегда первая, быстроходная шестерня или червяк, соединенный с двигателем и соответствующее ему колесо. По ее типу определяется и весь узел. Количество ступеней равно количеству зацеплений, имеющих передаточное число больше 1.

Кроме рабочих шестерен могут использоваться паразитки – шестерни, которые не изменяют крутящий момент, только направление вращения колеса и соответственно вала, на котором оно расположено.

Маркировка

В условном обозначении редуктора имеется ряд цифр и букв, указывающих на его параметры и тип. Первым стоит указание на количество ступеней и вид зубчатого зацепления:

• цилиндрическое – Ц;
• червячное – Ч;
• коническое – К;
• глобоидное – Г;
• волновые – В;
• планетарное – П.

Комбинированные модели обозначаются несколькими буквами, начиная с первой пары:

• цилиндрически-червячные – ЦЧ;
• червячно-цилиндрические – ЧЦ;
• конически-цилиндрические – КЦ.

Количество передач данного вида указывается цифрой перед буквой.

Горизонтальное расположение считается нормой и не имеет своего обозначения. Для вертикального узла после обозначения типа передач ставится буква В. Б – означает быстроходную модель. За ним ставится условное числовое обозначение варианта сборки.

Далее указывается расстояние между осями ведущего и выходного вала, передаточное число цифрами и форма выходного вала буквенным обозначением, например, Ц – цилиндрический хвостовик, К – конический.

В маркировке может присутствовать указание на климатическое исполнение, например, для тропиков, северных районов, по какому госту выполнено.

Например: 1Ц2У-250-31,5-22-М-У2. Двухступенчатый цилиндрический с горизонтальным расположением. Межцентровое расстояние валов тихоходной ступени 250 мм, передаточное число 31,5. Вариант сборки узла 22, хвостовик по типу муфты, климатическое исполнение соответствует ГОСТ 15150-69.

Электрический привод – мотор и передаточный узел в одном корпусе, имеет несколько отличающуюся маркировку. Вначале стоит буквенное обозначение марки сборного привода, указывается скорость вращения выходного колеса, поскольку она постоянна, соединена с одним электродвигателем.

Сколько заливать масла в редуктор мотоблока?

Найти ответ на этот вопрос достаточно просто. Для этого потребуется действовать в следующем порядке:

• Поставьте мотоблок на ровную поверхность так, чтобы крылья агрегата были расположены параллельно самой поверхности;
• Возьмите кусок проволоки, длиной не менее 70 см – он сыграет роль масляного щупа;
• Загните проволоку в форме дуги;
• Просуньте проволоку внутрь бачка до самого конца, и вытащите наружу.

Если масло находиться на уровне 30 см длины проволоки, то доливать масло больше не нужно. Если проволока осталась полностью сухой, значит, вам потребуется залить внутрь редуктора не менее 2 л смазочного средства.

Описание понижающего и шестеренчатого привода

Понижающий редуктор служит для понижения количества оборотов и максимального увеличения мощности. Этот вид редуктора является самым надежным и мощным, потому что он имеет специальную охлаждающую систему, которая используется для охлаждения воздух, поэтому мотоблоки способны выдержать большие нагрузки и могут выполнять разнообразные функции. При вспашке даже большие глыбы не являются для них препятствием.

Шестеренчатый редуктор имеет самое простейшее устройство. Трансмиссия этого механизма является передатчиком между двигателем и колесами. Преимущество шестеренчатого редуктора заключается в его простой и надежной эксплуатации.

Редуктор своими руками

Несмотря на обилие технических приспособлений, многие умельцы берутся сделать редуктор для мотоблока своими руками. Для этого процесса не нужно использовать умные заводские станки. Достаточно иметь стандартный набор инструментов: болгарку, сварочные приспособления, дрель и разного размера сверла, отвертку, молотки. Среди деталей для самого преобразователя у вас должны присутствовать валы и подшипники, звездочки с подходящими по размерам цепями, шестеренки и ремни.

Подготовка

Важнейшим элементом сборки редуктора мотоблока является подготовка. Без заранее проведенных расчетов, определения размеров и правильного количества оборотов коленвала успешно собрать редуктор на мотоблок не получится.

Расчеты проводятся в следующем порядке:

• определение числа оборотов коленвала мотора. Это число не может быть одинаковым всегда, поскольку в случае нажатия на педаль «газ», это число, несомненно, возрастет. Поэтому для избежания ошибок и неточностей в дальнейших расчетах необходимо брать число оборотов + 10%;
• следующий этап – определение количества оборотов оси подвески. За основу берем размер колеса и при помощи формулы определяем величину выбега за полный оборот. Далее проектируем это на нормальную скорость движения мотоблока – 3-5 км/час.

Сборка

При большом желании, наличии соответствующих инструментов, а также имея элементарные навыки сборки-разборки, можно собрать редуктор к мотоблоку любой модификации. Однако наиболее легким будет цепной редуктор. Он легок в сборке, надежный, и материалы для его изготовления есть всегда в наличии.

Итак, сборка самодельного редуктора для мотоблока происходит следующим путем:

• корпусом для изделия может послужить старая коробка передач, или же можно собственноручно сварить металлические пластины между собой. Корпус является важнейшим компонентом, поскольку защищает редуктор от механических повреждений, попадания грязи, пыли и других предметов;
• на выходном вале мотора необходимо закрепить звездочку;
• затем крепим ведомый вал к звездочке, как перед этим крепили ее к выходному валу;
• если вал сформировать из 2 полуосей, а ведомую звездочку зафиксировать посредине, конструкция будет надежнее. Далее все закрепить болтами;
• в защитном корпусе проделать отверстия для крепления и соединить его с основной конструкцией. Также он сдерживает жидкую смазку внутри механизма;
• использовать герметизирующие прокладки по краям корпуса.

Это интересно: устройство карбюратора мотоблока Каскад.

Если все вышеперечисленные действия выполнены правильно, то редуктор для мотоблока, выполненный своими руками, будет работать не хуже, а то и лучше, заводского аналога.

Замена масла

Важным элементом ухода за агрегатом является поддержание нормального количества масла в редукторе. Упустив этот момент из виду, остатки старого масла могут серьезно навредить деталям. Заметив потеки масла снаружи корпуса, будьте уверены – это недостаточная герметизация или проблема с прокладками.

Масло для редуктора мотоблока лучше использовать качественное – трансмиссионное.

Такие данные обычно описывают производители в инструкции к механизму.

Общие правила замены масла:

• 25-50 часов с начала работы механизма – первая смена масла;
• 100-250 часов с начала работы или после 1-2 лет хранения – нормальная периодичность проверки масла.

Теги: , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

Сборка редуктора рекомендации

Замена манжеты вторичного вала коробки передач ВАЗ-2107

Схема устройства редуктора мотоблока.

Способ крепления звездочки может быть самым разнообразным. В зависимости от конструкции вала, звездочка может фиксироваться на нем при помощи шпонки, фланца или даже иногда встречается крепление при помощи точечной сварки.

Ведомый вал редуктора можно собрать из двух полуосей. На концах полуосей должны быть выточены ответные фланцы. Ведомая звездочка второй ступени вставляется на свое посадочное место между фланцами, и осуществляется сборка полуосей в единое целое при помощи болтового соединения.

Если есть возможность, можно поступить несколько проще без использования полуосей и болтов. Для этого на токарном станке вытачивается вал целиком. Фиксация на валу будет осуществляться при помощи шпонки или при необходимости сварки. Существенным недостатком этого метода, по сравнению с предыдущим, является менее надежное и точное крепление звездочки.

Схема устройства и работы редуктора: a — газ не идет через редуктор, б — газ проходит через редуктор, 1 — штуцер, 2, 3 — манометр, 4, 8 — пружины, 5 — клапан, 7 — мембрана, 9 — винт, 10 — камера, 11 — клапан.

В целях защиты от попадания грязи и посторонних предметов в цепную передачу блок второй ступени редуктора помещается в защитный корпус. Кроме функции защиты передачи, корпус является резервуаром для смазывающей жидкости, которая обеспечивает плавность работы и снижает износ трущихся деталей.

В теле корпуса должны быть предусмотрены соосные посадочные гнезда, в которые устанавливаются подшипники, служащие опорой валов. Для установки ведомого вала используются шарикоподшипники в обычном цилиндрическом корпусе. Ведущий вал устанавливается на подшипниках, имеющих эксцентриковый корпус.

Благодаря особенностям своей конструкции эксцентрик может менять свое положение в посадочном гнезде на угол до 15°. Совместно с подшипником будет менять свое положение и ведущий вал, тем самым при необходимости регулируя величину натяжения цепи.

Во время работы зубья ведомой звездочки второй ступени редуктора находятся погруженными в налитое в корпус масло. Вращение механизма обеспечивает равномерное распределение смазочной жидкости по узлам цепной передачи.

Герметичность кожуха можно обеспечить, установив на посадочных местах подшипников и по разъемной линии корпуса стандартных герметизирующих прокладок и сальников. Прокладки герметизации подшипников подобрать достаточно легко, т.к. все размеры в данном случае стандартизированы и взаимосвязаны.

В случае герметизации корпуса дело обстоит несколько сложнее. В случае использования нестандартного изделия или корпуса от каких-либо старых моделей прокладки найти достаточно затруднительно. Выходом может послужить использование специализированных маслостойких герметиков.

При правильном расчете и аккуратной сборке всех деталей самодельного мотоблока агрегат ничем не будет уступать своим фабричным аналогам.

Как регулировать скорость?

Иногда получается так, что хочется изменить быстроту движения вашего мотоблочного устройства: увеличить или, что случается довольно редко, уменьшить ее.

Для увеличения скорости передвижения мотоблочных агрегатов обычно применяют один из двух нижеприведенных методов:

• замена колес на большие по диаметру;
• замена пары шестеренок редуктора.

Обычный диаметр колес практически всех мотоблоков составляет 570 мм. Чаще всего при замене подбирают шины с диаметром, который больше данного примерно в 1,25 раза, – 704 мм. Хоть разница в размерах сравнительно невелика (всего 13,4 см), скорость движения существенно увеличивается. Конечно, если конструкция позволяет поставить более крупные шины, можете попробовать увеличить выигрыш по скорости.

Шестереночная пара, установленная в колесном редукторе, обычно состоит из двух шестеренок с числом зубчиков 12 у маленькой и 61 у большой. Можно изменить этот показатель на 18 и 55 соответственно (только у специалистов в центрах обслуживания сельхозтехники), тогда выигрыш в скорости составит примерно 1,7 раза

Не пытайтесь самостоятельно провести операцию по замене шестеренок: здесь очень важно подобрать не только качественные детали с минимальными погрешностями, но и соответствующий шкив. Важную роль играет и фиксаторная пластина вала редуктора

Возможное решение увеличения скорости состоит и в регулировке переключателя газа: когда включается аппарат, переставьте его из первой позиции на вторую. Для понижения быстроты движения верните в исходную позицию. Конечно, для изменения скорости в меньшую сторону не нужны специальные уменьшители – достаточно не переключаться на высокие передачи.

Также возможные решения проблемы увеличения скорости мотоблока – замена мотора на более мощный и модернизация либо установка системы сцепления (в некоторых устаревших моделях она не предусмотрена).

Может помочь увеличить скорость (особенно на неровном рельефе или тяжелых почвах, где часты пробуксовки техники из-за недостаточного веса агрегата) и установка утяжелителей. Их можно изготовить и собственноручно из металлических деталей. Утяжеляющие конструкции устанавливаются на раму мотоблока и колеса. Для рамы понадобятся металлические уголки, из которых формируется самодельная съемная конструкция, то есть вы легко сможете ее снять в случае отсутствия надобности. На эту съемную дополнительную раму прикрепляют дополнительные балластные грузы. На колеса нужны диски из стали и полнотелые железные болванки с поперечным сечением в виде шестигранника. Эти детали свариваются и вставляются в ступицы. Для надежной фиксации используют шплинты, которые устанавливают в специально подготовленные отверстия.

Конечно, если под рукой нет круглых стальных элементов, вы можете заменить их практически любым подручным материалом: изделиями из железобетона или даже уплощенными круглыми флягами из пластика, внутрь которых засыпан песок.

Для ускорения мотоблока с тележкой при плохих погодных условиях – снег, слякоть, раскисшая от проливных дождей почва – можно поставить гусеницы (если конструкция позволяет). Этот метод требует установки дополнительной колесной пары и приобретения гусениц из резины довольно большой ширины. С внутренней стороны гусеничного полотна прикрепляют ограничители для надежной фиксации резины и предупреждения соскакивания ее с колесной пары.

Мотокультиватор, мощность, реверс, моточасы.

Вопросы созрели при выборе:

1. Насколько нуженнеобходим реверс и в каких случаях?
2. На какую мощность ориентироваться чтобы прицепить плужок?
3. Ресурс 1500 часов это много или мало?
4. Какой редуктор лучше/долговечнее? Цепной или червячный?
5. MasterYard кто-нибудь юзал?

Ну и вообще какие особенности и на что обратить внимание при выборе?

AliBaba написал : на что обратить внимание при выборе

А какой объём работ Вы планируете? Может есть смысл подумать между мотоблок/мотокультиватор?

Соток 6 и с перерывом в пару дней еще столько-же, ну и соответственно потом окучивания всякие и прочее.

Смущает ресурс двигателей указанный. у MasterYard. B&S 1200 а у Subary 2500 хотя если посчитать то лет на 10 при таких обьемах должно хватить и 12000

1. Насколько нуженнеобходим реверс и в каких случаях?

С реверсом лучше, но можно и без него при наличии навыков, которые Вы приобрете после того, как тысячу раз проклянете себя за то, что не взяли с реверсом.

1. На какую мощность ориентироваться чтобы прицепить плужок?

Лучше минимум 6 л/с. Но надо учесть, что плуг это для мотоблока, культиватор для этого не годится (легковат).

1. Ресурс 1500 часов это много или мало?

На Вашу жизнь хватит.

1. Какой редуктор лучше/долговечнее? Цепной или червячный?

1. MasterYard кто-нибудь юзал?

пахарь Спасибо за ответ по делу

AliBaba написал : «ответ по делу»

А почему в кавычках то? Или Вы ждали в ответ «диссертацию» (обоснование, ссылки, техническую документацию)?

Это было написано типа определения/цитаты а не иронии. Так сказать стандартное выражение.

Ну ясно, я тоже так надеялся думать. С наступающим.

пахарь написал : Лучше минимум 6 л/с. Но надо учесть, что плуг это для мотоблока, культиватор для этого не годится (легковат).

По моему мнению Нестолько силы важны, как масса.

valerich написал : Нестолько силы важны, как масса.

Уважемый, Валерич! Лично Вас с Новым годом! Масса, вес, легкость-тяжесть, ведь понятно, что имеется в ввиду.

А есть ли у кого мнения по поводу двигателя MASTERYARD? чего это такое?

Однако двигатель там LONCIN LC170F 212CC Gasoline engine Хотя в инете его ресурса и профине профи пригодности найти не удалосььь.

пахарь написал : Цитата:Сообщение от AliBaba

1. Какой редуктор лучше/долговечнее? Цепной или червячный? Думаю цепной.

Но не перепутайте случайно с ременным, у многих импортных культиваторов, даже с двигателями 5-6 л/с редукторы ременные (может у них суперкачество, но по мне — это удивительно).

А вот и про LONCIN нашлось немножко.

Осталось выяснить что же такое тогда за двигатель Robin Subaru EP 16 .

Никто толком так ничего и не сказал.

Субару ЕР нормальный движок, любительский, как Хонда GC. Если каждый день тележку не возить за 15 км туда и обратно, то очень надолго хватит.

пахарь написал : Но не перепутайте случайно с ременным, у многих импортных культиваторов, даже с двигателями 5-6 л/с редукторы ременные (может у них суперкачество, но по мне — это удивительно).

Нет таких редукторов. Есть ременая передача.

пахарь написал : у многих импортных культиваторов, даже с двигателями 5-6 л/с редукторы ременные

Хоть одного из многих, пожалуйста, покажите.

andrexS написал : Нет таких редукторов.

AlNik54 написал : пожалуйста, покажите.

Не покажу, назову. Efco MZ, Craftsman, Eurosysems, Viking и многие другие. Очень узкий редуктор, из листовой стали (жести), неразборный, половинки завальцованы и шов, иногда, прикрыт пластиком, используется в редукторе ременная передача.

пахарь написал : Не покажу, назову. Efco MZ, Craftsman, Eurosysems, Viking и многие другие. Очень узкий редуктор, из листовой стали (жести), неразборный, половинки завальцованы и шов, иногда, прикрыт пластиком, используется в редукторе ременная передача.

Вы наверно шутите? у этих культиваторов используется цепь.

Несите чушь бережно, стараясь не расплескать. Чушь хороша, когда она полная!

пахарь написал : Не покажу, назову. Efco MZ, Craftsman, Eurosysems, Viking и многие другие. Очень узкий редуктор, из листовой стали (жести), используется в редукторе ременная передача.

путаете понятия редуктор и передача

Редуктором называют механизм, состоящий из зубчатых или червячных передач, выполненный в виде отдельного агрегата, и служащий для передачи вращения от вала двигателя к валу рабочей машины. Кинематическая схема привода может включать,помимо редуктора, открытые зубчатые передачи, цепные или ременные передачи . (с)

К примеру, у Efco MZ 2085R первичная передача-ремень,вторичная-цепь.

Назначение механизма

Планируя изготовить угловой редуктор своими руками, необходимо прежде всего ознакомиться с назначением подобного механизма. Он представляется специальным устройством, за счет которого осуществляется преобразование крутящего момента, исходящего от двигателя, в движущую силу.

Существует множество разновидностей подобного рода устройств, среди которых целесообразно упомянуть следующие типы:

• шестереночный;
• червячный;
• цепной;
• комбинированный.

Мотоблок может выполнять множество задач

Следует отметить, что от качества подобного элемента напрямую зависит срок службы силового агрегата, а также всего устройства, в связи с чем, самодельный редуктор необходимо собирать из надежных элементов без признаков износа.

Из чего состоит уменьшитель хода

Желая приступить к сборке этого элемента, необходимо изучить его конструкцию, а также основные комплектующие. Редуктор, понижающий обороты, состоит из нескольких ключевых узлов, перечень которых может значительно отличаться и зависит от типа устройства. При этом необходимо упомянуть несколько составных элементов, представляющихся основными:

• входной и выходной валовый механизм;
• шестеренки — ведущие и ведомые;
• червяк, его колесо и прочие детали.

При сборке следует помнить, что ведущие шестеренки и звезды, предусмотренные конструкцией агрегата, обладают большим количеством зубьев, нежели ведомые аналоги. В качестве вспомогательных элементов в конструкции могут использоваться подшипники, муфты, корпус, который может защищать как весь механизм, так и его часть.

Проведение подготовительных работ

Прежде чем приступать к конструированию самодельной конструкции, требуется провести расчет, в результате которого можно определить:

• передаточное число;
• тип конструкции;
• величину показателя крутящего момента на входном и выходном валах;
• значение нагрузок, оказываемых на валы устройства;
• габариты передаточных устройств.

Смастерить самодельный мотоблок можно, используя в его конструкции редукторы цепного типа. Использование этого типа редуктора в самодельном мотоблоке является компромиссным вариантом, обеспечивающим доступность деталей с относительно высокой надежностью в работе и простотой сборки.

Для проведения работ по сборке элемента конструкции мотоблока потребуется приобрести:

• звездочки с заранее рассчитанным количеством зубьев, которые обеспечивают требуемое передаточное число;
• ведомый вал;
• подшипники, необходимые для проведения монтажа валов агрегата;
• цепи для обеспечения цепной передачи;
• уголки из металла для обеспечения монтажа защитного корпуса;
• корпус для защиты.

Самодельный редуктор собирается только после подготовки всех требуемых технических компонентов конструкции.

READ Какое Масло Заливается В Редуктор Мотоблока

Схема редуктора, собранного из деталей списанной машины

Этот редуктор собран из деталей главного привода машины ГАЗ — 69. Конические шестерни вращаются от звездочки привода, который закреплен на хвостовике. Затем крутящийся момент перенаправляется на одну из двух ведомых шестерней, которые вращаются в подшипниках под номером 206 на шлицевом валу. В нужное время работает та шестерня, которая сцепляется с втулкой реверса на центральном шлице вала. Затем карданом движение передается дифференциалу или же ведущему колесу механического транспорта.

И заключающий важный момент для владельцев мотоблоков или минитракторов. При покупке механизма цена также играет важную роль, потому что на дешевые агрегаты в основном устанавливаются неразборные редукторы. Такие механизмы ненадежны для долгосрочной работы. Этот редуктор при надобности невозможно отремонтировать, разобрать или собрать, поменять детали. Его изготавливают из металла низкого качества, детали у него негельзированные.

На дорогие агрегаты устанавливаются редукторы, которые можно разобрать, а это позволяет производить техническое обслуживание редуктора и ремонт. Как и любой другой механический транспорт нуждается в постоянной перепроверки, ремонте, обновлении, так и редуктор необходимо постоянно просматривать и контролировать. Время от времени обязательно проводить диагностику механизма, для предотвращения поломок в дальнейшем.

При покупке выгоднее купить более дорогой редуктор, потому что он послужит вам дольше.

Гордость многих дачников — самодельный мотоблок, собранный своими руками из деталей, отслуживших свой век механизмов. Поставить электродвигатель или малогабаритный бензиновый от старого мотороллера или мотоцикла на раму с колесами не составит труда даже для начинающего механика-любителя. А вот над чем придется подумать, так это над редуктором для мотоблока.

Самодельный понижающий редуктор для минитрактора, его сборка

Конструкция минитрактора – это механизм, который должен быть устроен так, чтобы он мог справляться с рядом задач по обработке почвы, расчистке местности, уборке травы и т.д. В частности, для вспашки земли очень важен запас скоростей, а также мощность агрегата, в связи с чем необходимым элементом схемы является редуктор.Он располагается между коробкой передач и деталями сцепления и представляет собой сцепляющиеся между собой шестерни.

От того, каким будет заводской или самодельный понижающий редуктор для минитрактора, зависит его эффективность работы, а также возможности по преодолению сложных условий на местности, поэтому к выбору модели и установке нужно отнестись очень внимательно.

Особенности редуктора и его влияние на конструкцию минитрактора

В большинстве случаев на минитрактор, который был собран не на заводе, а самостоятельно, устанавливается редуктор от подходящей техники (мотоблок, мотоцикл) или делается также своими руками. Если брать уже готовую деталь, то необходимо только учесть правильные передаточные числа и произвести установку, второй вариант более труден. Как правило, для того, чтобы изготовить самодельный редуктор для минитрактора, берется готовый корпус: самостоятельно сделать его не представляется возможным, поскольку в заводских условиях его делают из чугуна или сплавов с содержанием алюминия на спецоборудовании. Валы и шестеренки следует подбирать с учетом нагрузки на уже готовую запчасть, а подшипники, сальники и предохранители подбираются согласно конструкции.

Понижающий редуктор для минитрактора: возможные поломки

Как правило, при неграмотной эксплуатации или работе в сложных условиях данная деталь может выйти из строя по следующим причинам:

Физическая чрезмерная нагрузка, вследствие чего в запчасти могут перегреться валы и шестерни, а также сломаться зубья шестеренок. В последнем случае поломку можно будет диагностировать благодаря характерным ударам в области ходовой и невозможности сбросить обороты до нужной отметки.
Неправильный уход или его отсутствие. Техосмотр минитрактора включает в себя и проверку основных деталей, связанных с колесной базой и двигателем, поэтому неисправности редуктора будут обнаружены достаточно быстро.
Неправильная подборка расходников: смазки и т.д.

Важно! Если при поломке придется менять редуктор, следует правильно подобрать его по передаточному числу, чтобы работа устройства не была несбалансированной.

Конструируя самодельный реверс-редуктор для минитрактора, следует сначала взять в расчет ряд деталей:

Номинальная мощность, необходимая устройству.
Крутящий момент.
Угол установки редуктора.
Число оборотов за минуту.
Нагрузка на валы запчасти по оси и радиусу.
Границы температуры, возникающей при эксплуатации.
Вид смазки, необходимой детали.
Цикличность включения (полная или переменная).

Выводы

В самодельном минитракторе очень важна управляемость, на которую напрямую влияет число скоростей и способность механизма переключаться между ними.

Возможность резко сбросить скорость до минимальной и увеличить мощность является задачей понижающего редуктора, и его установка обязательна, если минитрактор предназначен для обработки почвы или уборки сыпучих и твердых материалов с поверхности (к примеру, уборка снега, листьев, травы и т.д.).

При установке этой детали важно просчитать нагрузку на нее и возможности трактора после этого, поскольку неверно выбранный или неправильно установленный редуктор не позволит машине развить свои способности в полной мере

Принцип работы самодельного редуктора мотоблока

Простейшая конструкция двухвального реверсивного редуктора для самодельного мотоблока представляет собой два вала на одном из которых (это ведомый вал) стационарно установлена шестерня и звездочка под цепную передачу, а второй вал (ведущий вал самодельного редуктора мотоблока) состоит из двух частей соединенных зубчатой муфтой с прямоугольными зубцами. На одной части также установлена шестерня, а на второй – цепная звездочка. Верхний вал на фото – это рычаг включения зубчатой муфты реверс редуктора. Принцип работы реверсного редуктора самодельного мотоблока: вращение ведущего вала (самый длинный вал на фото, выпирающий к нам) через шестерню передается на ведомый вал, муфта выключена, цепная передача работает в холостую, ведомый вал вращается в обратном ведущему направлении. Для передачи однонаправленного вращательного движения используется цепная передача, для этого рычаг выдвигает шестерню ведущего вала из зацепления и передвигает влево до зацепления прямоугольных зубьев муфты, чем соединяет две части ведущего вала реверс редуктора самодельного мотоблока и дальше вращение передается через цепную передачу на ведомый вал (самый ближний к нам на фото)

Правила выбора

Преобразователь для мотоблока можно изготовить своими руками, но если нет навыков в этом вопросе, то лучше купить его. На рынке есть качественные модификации, цена которых меняется с учетом различных параметров.

На ценовой фактор могут повлиять:

1. Качество материалов для комплектующих.
2. Количество опций, которые выполняет редуктор.
3. Производитель.
4. Наличие или отсутствие реверса.
5. Мощность. При выборе отдавать предпочтение нужно не большой мощности, а характеристикам машины, т.к. возможности редуктора и двигателя должны совпадать.
6. Конструкция.
7. Срок работы. Если подобрать правильно технику, то она прослужит 7-15 лет, что зависит от типа передачи.

Для небольшой машины в трансмиссии часто используют центробежное сцепление. Его суть в том, чтобы движение не начиналось при запуске и прогреве движка. Это удобно, потому что в зимних регионах нельзя без подготовки тронуться с места или начать работу.

Внимание!Двигатели без центробежного сцепления более доступные, поэтому каждый выбирает самостоятельно, что ему важнее.

При покупке преобразователя  помнить надо и о параметрах двигателя. Перед выбором редуктора нужно подумать о масле, которое в него будут заливать. Оно имеет значение, потому гарантирует эффективную и бесперебойную работу.

Кроме перечисленного, на выбор преобразователя могут повлиять:

• климат. Если ТС будет использовано в северных районах, то  выбрать лучше те средства, которые не замерзают при понижении температуры. В южных областях это нецелесообразно;
• нагрузка. В случае с тяжелой почвой или целины, нагрузка на мотоблок будет повышенная. Иными словами, трение между деталями увеличится, что приведет к усилению вращательного момента. В таких условиях можно увеличить срок службы деталей, если подбирать смазочную жидкость, которая учитывает это;
• сальники. Если они будут некачественными, то протечки масла не избежать. В результате его остатки при перегревании будут кипеть, что приведет к заклиниванию компонентов.

Кроме этого,  надо покупать продукцию такого производителя, у которого есть филиалы в вашем регионе

Это важно, т.к. детали в случае износа, надо менять на аналогичные
