Ввод электропитания в деревянный дом по воздуху

Монтаж СИП от столба к дому

Процедура подключения жилого дома к линии электроснабжения с помощью СИП должна производиться профессиональной бригадой. Монтажные работы требуют использования специального инструмента и подъемника на шасси автомобиля. Для перемещения техники под линиями электропитания необходим наряд-допуск, а поскольку проводка остается под напряжением, то оператор должен использовать защитные диэлектрические рукавицы и боты.

Арматура

Чтобы смонтировать кабель, необходимы:

прокалывающие зажимы с защитным колпачком (количество элементов зависит от числа жил проводки);
анкерные зажимы (например, для стандартной однофазной линии напряжением 220 В требуется по 2 фиксатора на каждую промежуточную опору и стену);
металлическая лента (для столба необходимо 1–1,5 м материала);
бугели для фиксации ленты (количество зависит от числа скоб);
алюминиевые или пластиковые кронштейны, которые крепят к фасадной части здания анкерами, а к опорам – с помощью стальной ленты;
стяжные пластиковые хомуты;
крепления для фасадной части дома.

Установка крепежей и прокладка кабеля

Поскольку нарушать целостность опоры линии электропередач недопустимо, то для монтажа кронштейнов используют стальные ленты. Фиксаторы располагают в 2 ряда и затягивают бугелями. Из анкерного зажима извлекают клин и протягивают через полученный канал-кабель. Затем распорную втулку забивают обратно, а зажим устанавливают на проволочной скобе на кронштейне. Для корректировки провиса используют динамометр, т. к. при слабом или чрезмерном натяжении происходит разрушение изоляции и жил.

Для создания ответвления используют прокалывающие зажимы, позволяющие вести работы без отключения энергоснабжения. Оголенные концы проводки закрывают герметичными колпачками, а жилы стягивают хомутами в пучки. Если в ходе проведения работ зажим пришлось снять, то повторное использование изделия запрещено. Ответвление из СИП отводят в сторону дома, кронштейн крепят на фасаде шурупами или болтами. Линия между столбом и зданием должна располагаться на высоте от 2,75 м и не иметь провиса. Расстояние от опоры до строения – не более 25 м.

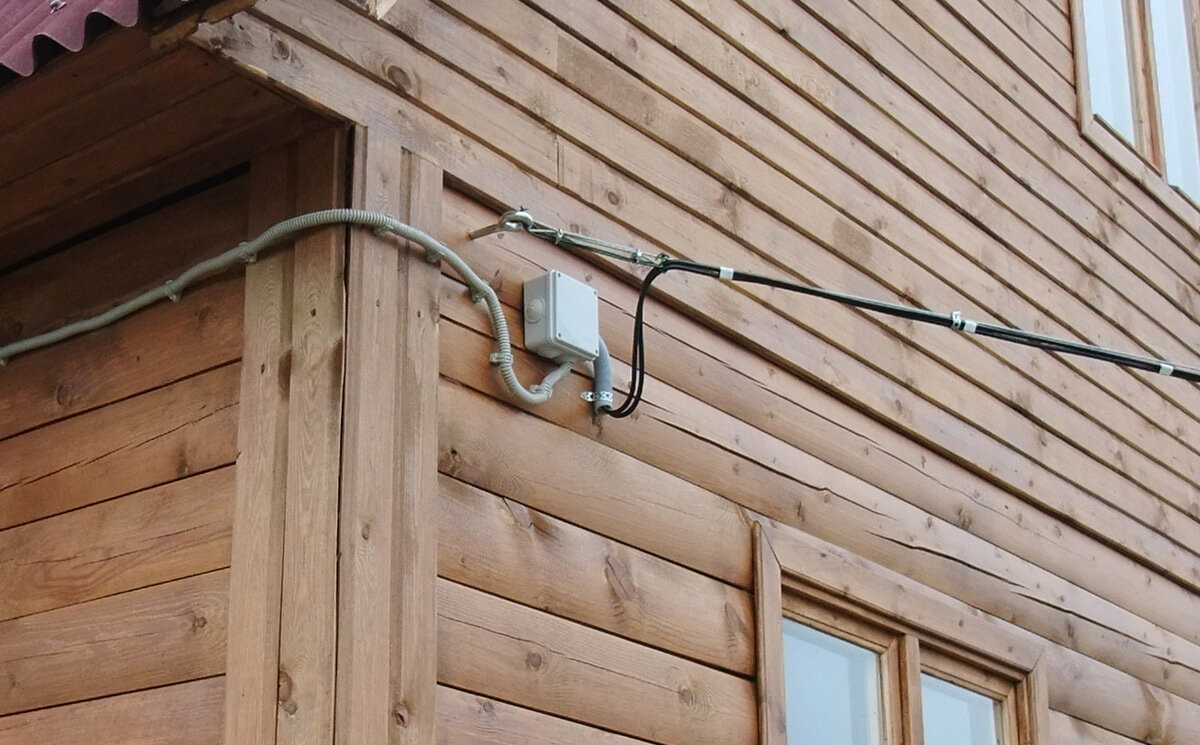

Разводка по фасаду

Поскольку оболочка стандартных проводов СИП поддерживает горение, то разводка линии по фасаду не производится. Допускается фиксация на стенах продукции серии СИПн, оснащенной изоляцией на негорючей основе. На месте крепления силовой линии к фасаду к алюминиевым жилам подсоединяют медные с использованием биметаллических гильз. Завести в здание кабель можно через трубу из пластика или металла.

Наращивание провода

Для удлинения СИП используют соединительные муфты с металлической втулкой, деформируемой клещами или прессом. Для кабелей с интегрированной несущей жилой допускается стыковка в пролете. Для СИП-4, не имеющего силового сердечника, соединение выполняют только на опоре. Допускается стыковка отрезков с помощью прокалывающего зажима для фазных жил и плашки с винтом – для несущей линии (при наличии).

Подключение к автомату

Прямое подсоединение силового кабеля СИП с алюминиевыми жилами к латунным клеммам автоматического предохранителя не допускается. Необходимо соединить сердечники с отрезками медного провода с помощью биметаллических гильз. В противном случае контакт получается неплотным (из-за пластичности алюминия) и требует периодической подтяжки.

Способы организации проводки внутри дома

Существует несколько вариантов выполнения внутренней проводки.

Соединение разных кабелей внутри

Сварка провода

СИП-проводник разрывается и подсоединяется к кабелю ВВГнг посредством скрутки и усиления спайкой. Методика не отличается надежностью, поскольку может привести к возгораниям.

Соединение различных проводников арматурой

Сцепка СИП и ВВГнг осуществляется при помощи штатных арматурных прутьев, зажимов для прокалывания или иных элементов рядом с точкой ввода. Использовать СИП в жилом помещении недопустимо – он поддерживает процессы горения.

Через дифавтомат

Схема подключения предусматривает использование двух- или четырехполюсного дифференциального автомата. Прибор располагается в отдельном опломбированном боксе. Кабель прокладывается от основной линии к ящику, соединяется в ВВГнг в гофре.

Для повышения защиты используется автомат с номиналом выше распределительного щита. Так при замыкании или перегрузке можно восстановить линию без выхода из дома. Снаружи ставится еще одно устройство, обесточивающее внутренний кабель и предотвращающее возгорание.

Абонентское ответвление: понятие, принцип работы

На каждой улице проходят основные линии электропередачи, напряжение по которым идёт от ближайшей трансформаторной подстанции. На трансформатор приходит более высокая разница потенциалов, составляющая 6 или 10 кВ. Но эта информация исключительно для общего развития, так основное линейное напряжение составляет 380 В, а между фазой и нулевым проводом — 220 В.

Чтобы проложить кабель от столба к отдельно стоящему потребителю — частному дому, необходимо от основной магистрали провести абонентское ответвление. Абонентским ответвлением называется подвод электричества к отдельному потребителю. При такой процедуре следует правильно рассчитать провод, через который будет осуществляться подача электроэнергии.

Какой кабель (провод) лучше для ввода в дом по воздуху

Вопрос, каким кабелем делать ввод в дом при воздушном подключении, очень важен, так как его изоляция (оболочка) должна быть не просто прочной, но и не разрушаться под действием солнечного излучения. Для этих целей может использоваться силовой коаксиальный кабель марки АВК, кабель с тросом и медными жилами марки ВВСГ, а так же чаще всего используемый — самонесущий изолированный провод марки СИП. Какой кабель лучше для ввода в дом из перечисленных, сказать однозначно нельзя. Все они подходят для подвода электроэнергии от ВЛЭП к узлу учета. Медные кабели выдерживают большую токовую нагрузку, чем алюминиевые (при одинаковом сечении), но стоят дороже. Таким образом, при выборе нужно руководствоваться бюджетом и техническими характеристиками. Сечение же проводников указывается в тех.задании на подключение и зависит от суммарной нагрузки потребителей. Однако в соответствии с требованиями ПУЭ сечение жил кабеля (провода), при условии что совмещенный PEN-проводник не был разделен на нулевой защитный (РЕ) и нулевой рабочий (N) проводники, должно выбираться не менее 10 мм2 по меди или 16 мм2 по алюминию.

Крепление самонесущих кабелей возможно выполнить двумя способами: • на изоляторах; • при помощи специальной арматуры. Подключение при помощи арматуры — более передовой метод. При помощи арматуры выполняется натяжение и закрепление кабеля (провода). При этом, арматура имеет определенный запас прочности, при превышении которого (например, при падении деревьев на кабель или провода) она разрушается и освобождает кабель. Их применение снижает риск обрывов.

Общие требования при прокладке кабеля (провода) по воздуху:

• Расстояние от опоры до ввода в дом не должно превышать 25 м, в противном случае необходимо предусмотреть дополнительную опору. • Подключение по воздуху на дорогах общего пользования должно обеспечивать габарит по высоте не менее 6 м. «Воздушный» метод имеет свои преимущества, к которым можно отнести относительно быстрый монтаж и низкую стоимость подключения. К недостаткам относятся риск обрывов при падении деревьев и ограничения для проезда крупногабаритной авто- и строительной техники. Какой кабель нужен для ввода в дом при подземной прокладке При подземном способе кабель опускается по столбу через трубу и прокладывается в земле. При этом высота трубы над уровнем земли должна быть не менее 2 м. Данный способ более трудоемок, так как требует дополнительных затрат на устройство траншеи. Глубина траншеи: • 700 мм — при прокладке небронированного кабеля в кабельном канале, полиэтиленовой или асбестовой трубе; бронированные кабели. • 1000 мм и глубже — при прокладке небронированного кабеля без дополнительной защиты.

Какой кабель заводить в дом при подземной прокладке?

Для этих целей лучше всего подойдут марки бронированных кабелей, таких как ВБШв, АВБШв, а также кабели без защиты от механических повреждений — АВВГ, ВВГ и пр. Общие требования: • Подвод кабеля к узлу учета производится через фундамент строения или поднимается и выполняется проход через стену. Проход кабеля, как в первом, так и во втором случае осуществляется в металлической трубе, а место прохода заполняется негорючим материалом. • Запрещено заводить кабель в дом под фундаментом во избежание повреждения при усадке. При подключении дома от линии электропередач необходимо обязательно предусмотреть заземляющий контур и заземлить все токопроводящие части: коробку узла учета, металлическую трубу, броню кабеля и т. д.

Это интересно: Нет фазы в розетке — в чем причина и что делать

Правила ввода с помощью СИП-кабеля

Ввод электрического кабеля в деревянный дом осуществляется с помощью СИП-кабеля. Аббревиатура СИП расшифровывается как «самонесущий изолированный провод» — это один из самых прочных типов проводников, который теперь всё чаще используется вместо привычного неизолированного алюминиевого провода, который раньше использовался для воздушных линий.

Для частного дома чаще всего используется воздушный ввод электричества в деревянный дом от ближайшей ЛЭП это самое простое решение. Перед началом работы нужно обратиться в «Энергосбыт» для получения технических условий.

Можно обойтись и без этого, но впоследствии у энергосбытовой компании могут возникнуть претензии после установки проводки. Жилы кабеля должны иметь сечение не менее 16 кв. мм, меньший размер запрещён по ПУЭ, их должно быть две или четыре в зависимости от количества фаз.

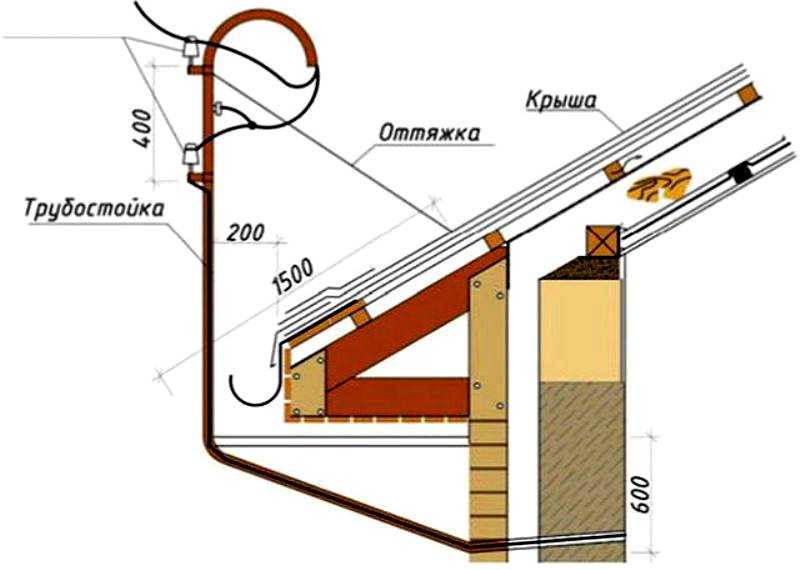

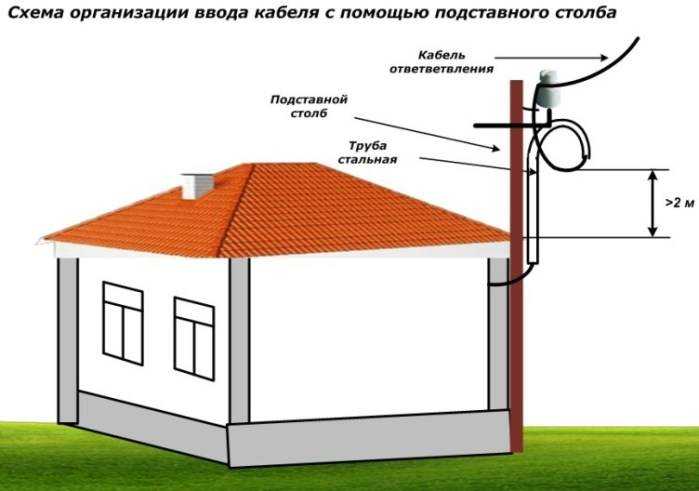

Если ЛЭП располагается на расстоянии более 25 метров от здания, необходимо будет устанавливать дополнительную опору, кабель к ней прикрепляется специальным зажимом. Однако её установка требуется нечасто: если участок уже обжит, ещё при проектировке здания учитывается расположение ЛЭП. Если предполагается использование СИП, ввод электричества в деревянный дом регулируется несколькими правилами:

Для ответвления от основной линии электропередачи используются специальные прокалывающие зажимы. Это очень удобно, так как жилы не понадобится зачищать, шестигранная головка позволяет регулировать усилие.

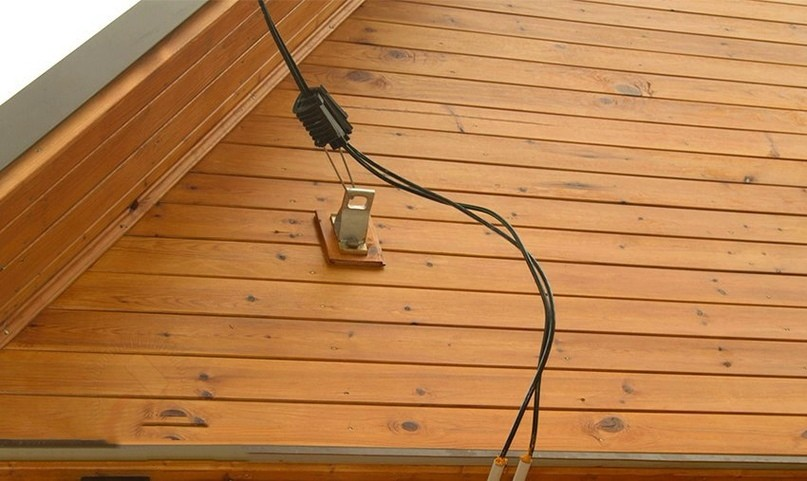

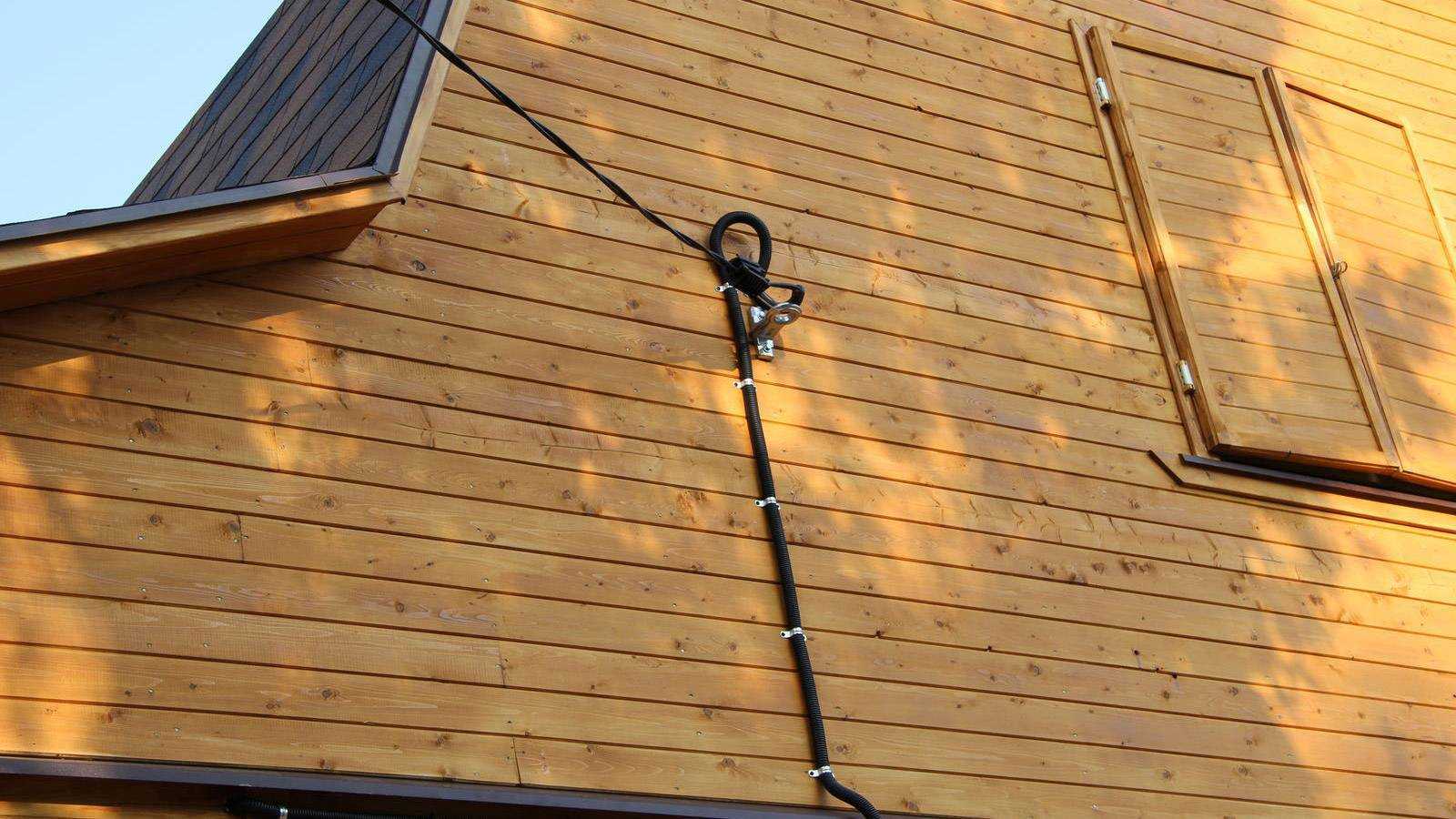

К внешней стене дома СИП монтируется ещё одним элементом штатной арматуры – анкерными зажимами на кронштейне. Их число должно соответствовать количеству жил.
Поскольку дерево – горючий материал, нельзя просто пустить по стене провод. Его следует убирать в гофру или пластиковый короб для обеспечения дополнительной защиты. Кроме того, сам по себе кабель смотрится не особенно эстетично, и лучше позаботиться о том, чтобы его скрыть.

Как провести электричество внутрь дома?

Электрический ввод в деревянный дом вызывает много споров на профессиональных форумах. Есть несколько вариантов, позволяющих провести электричество в дом от воздушной линии:

Часто звучат высказывания о том, что СИП ни в коем случае нельзя заводить в дом из-за алюминиевых жил, кроме того, он изначально является уличным. Слишком жёсткая и прочная изоляция мешает работать с кабелем и разместить его в щитке бывает проблематично. Одним из вариантов решения может быть соединение СИП и «домашнего кабеля ВВГнг при помощи специальных прокалывающих зажимов.
Есть и альтернативная точка зрения: любой прокалывающий зажим повреждает изоляцию, а в деревянном доме это дополнительный ненужный риск. Из-за этого СИП иногда заводят непосредственно на распределительный щит в доме, а уже потом выполняют внутреннюю разводку по всем помещениям. Энергосбыт не препятствует реализации таких проектов, и системы функционируют вполне успешно.
Третий вариант обустройства перехода кабеля в дом: для ввода кабеля используется специальный бокс, в который устанавливается двухполюсный автомат. К автомату подключается и СИП, и обычный «домашний» кабель, что позволяет обеспечить надёжный и безопасный переход. Номинал автомата должен быть выше, чем у автоматической системы, установленной в доме, чтобы при каждой перегрузке не приходилось открывать бокс, расположенный на наружной стене.

Именно из-за разных точек зрения необходимо обязательно согласовать проект ввода электричества в Энергосбыте. У разных компаний своя точка зрения по данному поводу, и если надзорным органам покажется, что что-то сделано неправильно, работу всё равно придётся переделывать.

Как сделать ввод электричества в деревянный дом? Отверстие, сделанное в стене, необходимо обязательно армировать металлической трубой с заземлением. Для этого категорически запрещено использовать гофротрубу, резиновый шланг или иные ненадёжные материалы.

Резина особенно опасна, так как она со временем высыхает и теряет диэлектрические свойства. В результате в самый ответственный момент она может подвести, что приведёт к возгоранию. Электричество не прощает невнимания к мелочам, и небрежность может привести к возгоранию.

Особенности СИП

СИП является прочным кабелем, по сравнению с неизолированными проводами. Он сложнее поддается на разрыв, поскольку включает в себя несколько проводников. Если возникает сильный ветер или снегопад, старые провода начинают рваться. Появляется короткое замыкание. СИП морозостойкий. На нем не появляется корка льда и снега, поскольку он выполняется из полиэтиленовой изоляции. Кабель способен отлично выдерживать температурные колебания с морозами, осадками и другими атмосферными явлениями. СИП более безопасен, по сравнению с “голыми” проводами. Он проще в подключении, поскольку имеет продуманную крепежную арматурную систему, обладает другими конструктивными особенностями. СИП отличается пожаробезопасностью. Он надежный и долговечный, работает свыше 20 лет.

СИП стоит дороже неизолированных проводников, поэтому многие пользователи покупают его, поскольку его можно использовать бесперебойно и безопасно.

Можно ли заводить СИП в дом?

Одни электромонтажники говорят, что СИП подходит только для улицы. Другие говорят, что разрывать кабель нежелательно при его подключении с улицы в дом. Поэтому определенные проектные компании разрешают заводить кабель в дом. Для этого СИП заводится на вводный автомат распределительного внутреннего щитка, а потом разводится по всему дому.

Нередко мастера устанавливают систему к имеющемуся автомату. После этого используют кабель ВВГ. В результате, осуществляется подключение обоих проводов – уличного и домашнего. Переход между проводами в таком случае надежен и безопасен.

В деревянном частном доме СИП может привести к возгоранию. Проектная организация может предложит отказаться от СИП и заменить его на проводник, имеющий медные жилы. Для этих целей отлично подходит ВВГнг. Пожаростойкий вид изоляции сможет помочь в предотвращении возгорания. Чтобы кабель был в полной безопасности, его необходимо поместить в гофру. В местах, где провод проходит через стенки, следует установить металлические втулки.

В результате, кабель может быть защищен от домашней усадки и действия грызунов. Металлические втулки во время возгорания не позволят огню перекинуться на дерево, которое стоит неподалеку, с другими постройками.

Скрытая проводка в деревянном доме не должна делаться, чтобы сохранить безопасность в доме. При выборе такого варианта кабель должен быть помещен в стальную трубу для локализации огня во время возгорания.

Еще одним вариантом является прокладка кабеля к наметке штукатурки (штукатурный слой в толщину при этом должен составлять больше 10 миллиметров). Этот метод мастера не рекомендуют, поскольку с течением времени штукатурка может начать рассыпаться. В итоге, безопасность жильцов в доме будет под угрозой.

СИП возможно подключить своими силами при наличии хорошего понимания электрических работ. В противном случае это будет небезопасно. При отсутствии уверенности в самостоятельном монтаже, следует обращаться к профессиональным мастерам.

Почему опасно заводить СИП в дом?

Кабель СИП горючий. Во время горения из него будут появляться расплавленные капли, которые будут поджигать все вокруг. Дело в том, что это проводник шлангового типа, который формируется из кабельного полиэтилена. Главным его недостатком служит высокая пожароопасность. СИП возгорается от внешнего источника пламени или короткого сетевого возгорания, при котором выделяется значительное количество тепла. Кабель при этом сам становится источником вторичного возгорания.

Проводник из полиэтилена находится на нижней ступени пожаробезопасности. Его кислородный индекс равен 18. Это означает, что его изоляция отлично горит на открытом воздухе. Еще одной особенностью проводника является плохая теплопроводность. При перегрузке линии быстро растет температура провода. Под действием высокой температуры размягчается изоляция. Повышается вероятность воспламенения. Благодаря чему существует запрет на использование кабеля в конструкции деревянных домов.

В результате, СИП – прочный кабель, который лучше использовать на улице. В противном случае, возможны неприятные, плачевные последствия.

Ввод электричества в деревянный дом

Эксплуатировать деревянное строение, возможно только в том случае, если будет полностью исключена вероятность короткого замыкания и перегрева вводной электропроводки. Многие владельцы деревянных домов не знают как увеличить безопасность такого строения. Прежде чем осуществить ввод электроэнергии необходимо привести внутреннюю проводку в надлежащее состояние. При эксплуатации электрических приборов в деревянном строении должны соблюдаться следующие правила:

Не допускается свободное перемещение вводной электропроводки. В этом случае возможно перетирание изоляции провода с образованием короткого замыкания. Высока вероятность обрыва вводного провода, если он будет случайно зацепленным каким-либо объектом при перемещении.Поэтому прежде чем осуществлять подключение к ЛЭП, необходимо обеспечить безопасную высоту вводного провода. Часть проводки на доме должна быть помещена в специальные кожухи, каналы, рукава, которые исключают свободное перемещение провода.
Соблюдать правила подключения мощных приборов. Использование таких потребителей электричества, требует выделенной линии электропроводки. При подключении приборов большой мощности следует оборудовать данный контур отдельным автоматическим предохранителем (электрическим автоматом).Схема подключения мощных приборов должна быть проработана ещё на стадии проектирования дома.
Стараться избежать подключение электроэнергии не изолированным проводом. Если к деревянному дому подключается не изолированный алюминиевый провод, то возможно возгорание конструкций при возникновении короткого замыкания в непосредственной близости от деревянного строения. Чтобы избежать негативных последствий неправильного подключения электричества к деревянному дому, необходимо после приведения внутренней проводки в надлежащее состояние, осуществить подключение с помощью самонесущего изолированного провода (СИП) или осуществить подземный ввод электричества. Такой способ подключения электричества, является самым безопасным для этой категории домовладений.

Подземный ввод электричества используется для подключение не только частных домов, но и многоквартирный объект в условиях городской застройки, также подключается таким способом.

Работы осуществляются в такой последовательности:

Получить разрешение на подземное подключение дома. Прежде чем осуществлять ввод электричества в дом под землёй, необходимо произвести необходимые расчёты и получить разрешение на проведение земляных работ. Рассчитать сечение проводника и марку используемого провода должны специалисты, также необходимо согласовать прокладку траншеи от опоры ЛЭП до фундамента дома. Глубина, на которую укладывается кабель, обычно, составляет 0,7 — 0,8 метра, и если на пути прокладки кабеля имеются другие подземные коммуникации, то необходимо согласовывать проведение земляных работ с представителями коммунальных служб. Когда все разрешительные документы будут готовы и электрическая схема будет рассчитана, можно перейти к осуществлению подключения электрического тока к деревянному дому. От опоры ЛЭП до фундамента деревянного дома делается траншея глубиной около 0,8 метра. Место входа электрического кабеля в грунт усиливается с помощью металлической трубы, которая должна быть поднята по опоре ЛЭП на высоту до 2 метров. Обычно, ввод электричества в деревянный дом, не требует производить отверстия в фундаменте, поэтому кабель в этом месте свободно проводится под ним и выводится непосредственно за стеной дома. Необходимо в месте ввода кабеля в здание, (учитывая, что грунтовые воды могут проходить слишком близко, или в случае, когда грунт подвержен значительной деформации), применять асбестовые или железобетонные трубы, в которых происходит размещение кабеля. Необходимо тщательно герметизировать такое размещение токопроводящего материала, от возможного попадания внутрь трубы грунтовых вод. Если этого не сделать, то при замерзании воды, может быть повреждена токоведущая жила кабеля. Если для подключения электрического тока в деревянное домовладение понадобится пробить отверстие в фундаменте, то, диаметр такого отверстия должен в несколько раз превышает ширину кабеля.В отверстие необходимо установить толстостенную металлическую трубу в которой и будет проложен электрический кабель

Когда кабель будет уложен по всем правилам траншею зарывают, предварительно разместив под землёй над кабелем ленты с надписью: «Осторожно кабель». Как проложить кабель в земле видео смотрите ниже:

Как проложить кабель в земле видео смотрите ниже:

КАК ПОДКЛЮЧИТЬ ЭЛЕКТРИЧЕСТВО

Здесь будут рассмотрены технические вопросы как подключить электричество к дачному или частному дому. Подразумевается, что все необходимые разрешения и согласования имеются. В противном случае Вам нужно решить ряд организационных вопросов, описанных на этой странице.

ВНИМАНИЕ! Все работы следует производить с соблюдением правил безопасности, при снятом напряжении питания и принятых мерах по недопущению его случайного включения. Производить подключение начнем от столба

Стоит заметить, что там может быть путаница проводов, вполне способная испугать начинающего электрика (фото 1), но на поверку все оказывается очень просто. Здесь будет рассмотрено как подключить электричество к даче при помощи самонесущих изолированных проводов (СИП), поскольку в настоящее время используются именно они

Производить подключение начнем от столба. Стоит заметить, что там может быть путаница проводов, вполне способная испугать начинающего электрика (фото 1), но на поверку все оказывается очень просто. Здесь будет рассмотрено как подключить электричество к даче при помощи самонесущих изолированных проводов (СИП), поскольку в настоящее время используются именно они.

Электрические провода, подходящие к столбу, можно разделить на магистральные (идущие от трансформатора, подстанции) и провода снижения (подающие электричество непосредственно конечному потребителю — здесь их три: П1, П2, П3).

Первые идут через столб транзитом — пришли и ушли, если, конечно, столб не крайний, оставшиеся — это провода снижения.

Как правило, от трансформатора на дачах идут четыре провода — один из них нулевой, остальные фазовые (см. подробнее). Для подключения напряжения 220 В нам нужна одна фаза и ноль (рис.1).

Дальше, все будем рассматривать для одного потребителя, например, П1.

Подключив фазу и ноль снижения к магистрали (как технически это реализовать — несколько позже), в соответствии с новыми требованиями электросетей мы должны установить счетчик непосредственно на столбе.

Для этого используется электрический щиток, естественно, уличного исполнения. В нем устанавливается электрический счетчик BW, перед ним также можно установить автомат защиты S, при условии, что все точки электрических подключений могут быть опломбированы. Здесь про подключение электрического счетчика написано более подробно.

Провода, идущие к дому на Вашей даче можете подключать к внутреннему щитку и необходимым потребителям электроэнергии. Здесь написано про схему электропроводки, правда для квартиры, но она принципиально от дачи или частного дома ничем не отличается.

Теперь про то, как закрепить и подключить электрические провода. Их крепление производится про помощи специальных зажимов:

Клиновой зажим. Думаю все ясно. К столбу он крепится скобой 1. Провод вставляется в соответствующий паз, фиксируется клиньями 2. Стрелкой указано направление приложения силы, обеспечивающей его зажим. То есть более длинный участок, например идущий к соседнему столбу или от столба к дому (участку на даче) должен располагаться по рисунку ниже.

На фото 4 приведен другой тип зажима:

Фиксация здесь обеспечивается затяжкой болта.

Остается обеспечить электрическое соединение проводов, идущих от столба к дому.

Для этого подойдет прокалывающий зажим. Он имеет два канала — сквозной -1, который надевается на магистральный провод без его разрезания и зачистки. В отверстие 2 вставляется провод снижение, идущий через щиток к дому (даче).

После затяжки болта 3 получается надежное электрическое соединение. Еще раз повторю — зачищать провода не надо.

Может возникнуть вопрос — как обеспечить переход от СИПа к электропроводке внутри дома. При использовании в качестве снижения провода СИП 2Х16 проблем не будет, поскольку его можно непосредственно подключить к входным клеммам счетчика (автоматического выключателя).

На что еще следует обратить внимание?

Сечение провода снижения должно соответствовать суммарной нагрузке всех дачных (домашних) потребителей энергии.
При подключении потребителей «к столбу» следует равномерно распределять нагрузку между фазами во избежании их «перекоса».

Варианты подключения СИП к модульному автомату

Сейчас в подавляющем количестве случаев в качестве ввода в дом используется СИП с сечением жилы в 16 квадратных миллиметра. И зачастую возникает вопрос: как правильно подключить его к автомату. В этой статье речь пойдет о вариантах подключения, которые активно используются, а также о наиболее правильных вариантах.

Варианты подключения СИП к модульному автомату

Требование энергосбыта

Варианты подключения СИПа к автомату

Простое подключение СИПа

Подключение СИП путем изменения контактной поверхности

Подключение СИПа через выключатель нагрузки либо автомат со специальной формой контактов

Подключение СИПа после предварительной опрессовки жил доработанными гильзами

Требование энергосбыта

Здесь мы не будем рассматривать такой вариант как выполнение перехода с алюминия на медь с помощью прокалывающего зажима (либо переходного клеммника и т.п.).

yandex.ru

Потому что в большинстве случаев горсети (энергосбыт) требуют, чтобы ввод не имел никаких разрывов от столба до вводного автомата (либо счетчика). Хоть он и является правильным.

Варианты подключения СИПа к автомату

Для начала давайте узнаем, какие есть варианты подключения самонесущего изолированного провода к модульному автомату:

1. Простое подключение СИПа к автомату без применения каких-либо дополнительных элементов.

2. Подключение СИПа к автоматическому выключателю путем изменения контактной поверхности жилы.

4. Подключение СИПа после предварительной опрессовки жил гильзами

Давайте теперь на каждом варианте остановимся несколько подробнее.

Простое подключение СИПа

Варианты подключения СИП к модульному автомату

Начнем мы наше рассмотрение с самого простого (для монтажника или контролера горсетей) варианта, а именно подключение СИПа без каких-либо ухищрений сразу к автомату. Такой вариант наверное используется в 95% случаев.

Ведь зажимная клемма автоматов выполняется (опять же в большинстве случаев) с обязательным лужением, а это позволяет подключать как медные, так и алюминиевые проводники.

Кстати, при покупке автоматов обращайте внимание на то, из какого материала выполнена контактная группа, так как есть автоматы, где зажимная клемма сделана из меди. Варианты подключения СИП к модульному автомату

Варианты подключения СИП к модульному автомату

Такое подключение выполнить очень легко и просто, но на этом плюсы его полностью исчерпаны. Дальше начинаются сплошные минусы

Так как СИП имеет многожильную структуру и круглую форму, то при зажиме его в квадратной клемме, площадь контакта оказывается незначительной, а зажимаемые жилы деформируются, что впоследствии может привести к ослаблению контакта и как следствие к нагреву места соединения.

Варианты подключения СИП к модульному автомату

Чтобы этого избежать, нужно периодически (хотя бы раз в 10-12 месяцев) протягивать такое соединение. Но так как ящик со счетчиком или вводной автомат пломбируется энергосбытом, нам никто не даст постоянно срывать пломбы и проводить такую ревизию. Получается в таком случае остается только ждать и гадать «доживет» такое соединение до замены прибора учета или нет.

Подключение СИП путем изменения контактной поверхности

Вторым вариантом, который лишь ненамного сложнее первого, является подключение жилы, которая предварительно еще сильнее закручена

Варианты подключения СИП к модульному автомату

Так создается более плотное размещение жил, что при зажиме в автомате не дает СИПУ «развалиться» и тем самым создается более надежное соединение. Но такой вариант все так же слаб с точки зрения площади контакта. Это так же говорит о том, что с течением времени нагрев обеспечен и при существенных нагрузках. И далеко не факт, что такой вариант соединения «дотянет» до замены прибора учета.

Подключение СИПа через выключатель нагрузки либо автомат со специальной формой контактов

Этот вариант я считаю наиболее предпочтительным и вот почему:

Для того, чтобы создать надежное соединение без каких-либо дополнительных «заморочек», вы просто приобретаете совместно с вводным автоматом (или вместо него, если у вас далее все группы защищены своими защитными автоматами) выключатель нагрузки либо же берете автомат со специальной формой зажимных губок.

выключатель нагрузки

Такая полукруглая форма отлично обхватит круглую жилу СИПа и тем самым будет создано надежное соединение с достаточной площадью контакта, что снизит нагрев до вполне допустимого уровня и соединение прослужит долгое время.

Как подключить провод сип от столба к дому

Начало процесса монтажа сипа от столба к дому — это обращение в Энергонадзор, который должен выдать вам ТУ. Самостоятельно вы должны замерять требуемое количество кабеля и приобрсти его с запасом 10% минимум.

Выбор кабеля

Согласно технических условий подключения сип к дому вы закупаете кабель (по указанному номиналу), а к нему: гофрошланг, крепления. Обычно это СИП-4 (самый простой и недорогой), можно купить и более дорогой, с запасом по сечению провод. Для однофазного подключения выбирается 2-жильный кабель, для трехфазного, соответственно, 4-жильный. Сечение по фазе должно быть не менее 16 мм² — меньше нельзя.

Крепления для СИП

При креплении сип к дому воздушным способом есть одно золотое правило: расстояние кабеля от стены должны быть не меньше 6 см. Для крепления используют специальные крюки (вкручиваются в стену) либо другие конструкции (арматура с загнутым концом, готовые фасадные монтажные элементы). Но главное при монтаже кабеля сип к дому остается одно: дистанция до стены. Оптимальное расстояние между креплениями по стене — 60…70 см. На участке кабеля рядом с первым крюком на стене устанавливается клиновый зажим, который будет поддерживать кабель. Весь кабель вдоль стены необходимо устанавливать в гофрошланге.

Крепление на столб (не контакты, а именно арматура) могут выполнить как электрики Энергонадзора, так и самостоятельно. В комплект крепления входит крюк для столба, бандажная лента и зажим для нее (фиксирующая скоба).

На крюк от столба надевается натяжной зажим (различаются по типу монтируемого кабеля: могут быть на 2 отверстия, а могут — на 4). Провод пропускается в фиксатор с запасом, после чего зажим закручивают. Кабель надежно фиксируется в конструкции, после чего зажим вешают на крюк столба.

Для подключения кабеля электрикам может понадобиться ответвительный прокалывающий зажим. В данном узле могут фиксироваться контакт поводка от магистрали и вашего ввода. Самостоятельно устанавливать его на столбе вы не имеете права.

Установка счетчика

Счетчик может устанавливаться на столбе ввода, на стене дома либо внутри помещения. Главное условие — отсутствие разрыва питающей линии: кабель должен быть цельным, скрутки не допускаются. При установке на улице счетчик должен быть помещен в шкаф, исполнение приборов — влаго- и пылезащищенное.

Лучший вариант установки — в доме либо на стене дома, но только у вас во дворе. Не соглашайтесь на установку на столбе: Энергонадзору так удобней проверять, но тогда прибор подвержен вандализму. Красть его нет смысла, но просто вскрыть шкаф или разбить прибор всегда найдется желающий. Вы ответственность в таком случае не несете, но определенные неудобства в случае ЧП возникнут.

Подключение к счетчику можно выполнить самостоятельно, а инспектор Энергонадзора обязан проверить его и после опечатать.

Резюме: что вы можете сами, а что нет при вводе электричества в дом проводом сип

Выполнить крепление провода сип к стене дома.
Выполнить установку крепежной арматуры на столбе.
Установить шкаф со счетчиком у себя во дворе или доме, осуществить в нем коммутацию.

Запрещено: самостоятельно подключаться к магистральной линии.
