Требования для устройства дымохода газового котла

Требования к дымоотводам согласно СНИП

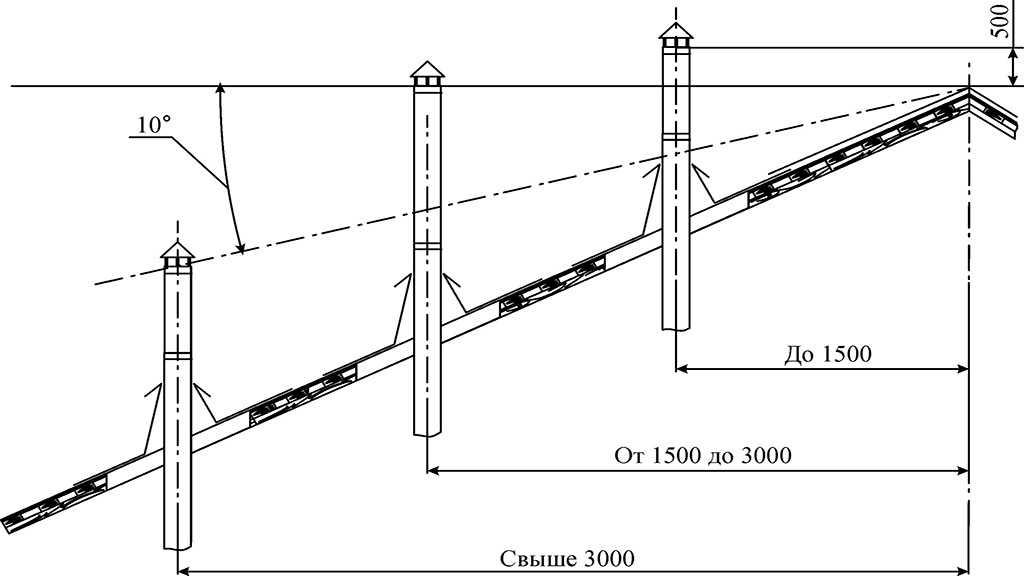

СНиП предусматривает следующие параметры высоты дымохода для газового котла:

Высота дымоходных труб газового котла относительно крыш должна быть:

— не меньше 500мм над коньком крыши или парапетом – если трубы находятся на расстоянии до 1,5м от этого конька, парапета;

— не ниже чем конек/парапет – в том случае, если дымовая труба размещена на расстоянии 1,5-3м от парапета/конька;

— не ниже границы, которая проведена от конька вниз под 10°-углом к горизонту – при размещении дымовой трубы от конька крыши, либо парапета, более 3м;

— не менее 1200мм над плоской крышей.

В любом случае высота дымоходной трубы над прикасаемой частью крыши (прилегаемой) должна составлять не меньше чем пол метра, а для зданий, где крыша совмещена (плоская) не меньше 2м.

Установка на дымоходах для газ.колонок/котлов, зонтов и прочих насадок не допустима (исключением лишь будет КОНУС, т.к. он считается как переход с трубы термо в трубу одностенную).

Дымоходы в стенах и вентиляционные каналы разрешается совмещать. Но необходимо соблюдать их разделение по всей высоте специальными ограждениями, толщина которых должна быть не меньше 120мм. Высоту вытяжных вентиляц.каналов, размещенных вблизи с дымоходами, нужно принимать равной высоте самих дымоходов.

Вывод отработанных продуктов сгорания разрешается по стальным дымоходным трубам с: промышленных предприятий, которые используют газовые приборы, а также с котельных, ЖКХ. Разрешается: вывод в атмосферу продуктов от сгорания через наружные стены газифицируемых помещений без вертикального канала от отопит-газового оборудования с герметической камерой сгорания. Допустим отвод продукта сгорания проводить через кровлю здания в дымовой вертикальный канал.

Протяженность горизонтального участка дым.канала от отопительного устройства с герметичн.камерой сгорания при его проходе через наружные стены принимается не более чем 3м.

Проектирование сооружения

Чертеж дымовой трубы

Этапы расчетов

Промышленные дымовые трубы котельных требуют многоступенчатого проектирования.

Данный процесс включает в себя нижеследующие пункты.

  1. Определение типа сооружения.
  2. Аэродинамические расчеты самой трубы, а также газового тракта в котельной.
  3. Нахождение оптимальной высоты конструкции.
  4. Определение диаметра трубы.
  5. Вычисление скорости газов в проектируемом сооружении, и ее сравнение с допустимыми значениями.
  6. Определение самотяги, которую будет иметь труба.
  7. Расчет сооружения на прочность и устойчивость, с последующим составлением техзадания на его фундамент.
  8. Теплотехнический расчет конструкции.
  9. Определение метода и вида крепления трубы.
  10. Создание чертежей сооружения.
  11. Составление сметы.

Для чего необходимы вычисления

Аэродинамические расчеты нужны, чтобы определить высоту и диаметр, которые должна иметь дымовая труба для котельной, обеспечивая ее эффективную работу.

Данная часть проекта дымовой промышленной трубы  определяется мощностью либо отдельных котлов, либо всего котельного оборудования, в целом, для прохождения заданного количества дымовых газов из агрегатов при определенной их температуре.

В последнем случае, данный параметр нужен, в большей степени, для экологического обоснования, чтобы учесть рассеивание вредных веществ. После вычисления сечения и высоты, которые будет иметь труба дымовая для котельной, следует новый этап проекта промышленной дымоходной трубы.

Это составление технического задания на подсоединение к ней газоходов котельного оборудования и разработка ее чертежей.

Пакет данной документации дает возможность создать техническое задание на проекты фундамента трубы, ее молниезащиты и заземления. Если будет устанавливаться нестандартное сооружение, то параллельно разрабатываются и индивидуальный паспорт на него, а также инструкция по эксплуатации.

Типы конструкций

Бескаркасная самонесущая труба

На данный момент, дымовые трубы для котлов могут иметь следующие конструкции.

  1. Дымовые колонные трубы, по сути, являются самостоятельными свободностоящими сооружениями.
    Несущая конструкция подобной трубы представляет собой обечайку из высокоуглеродистой стали и закрепляется к анкерной корзине, заливаемой в фундамент.
  2. Фермовые дымовые трубы котельных промышленные закрепляются на прочной и надежной самонесущей ферме. Та, в свою очередь, фиксируется к анкерной корзине, заливаемой в фундамент.
  3. Околофасадные и фасадные сооружения крепятся на раме к стене строения с помощью настенных кронштейнов. Подобная конструкция передает ветровые нагрузки на фасад через специальные виброизолирующие элементы. Околофасадная труба дополнительно обладает своим нижним фундаментом, передавая на него весовую нагрузку.
  4. Бескаркасная самонесущая труба для котельной дымовая ставится на крыше здания и закрепляется внутри помещения.
  5. Мачтовое сооружение на растяжках является свободностоящей конструкцией, закрепленной на анкерной корзине, которая заливается в фундамент. Газоход такой трубы крепится хомутами к колонне.
  6. В котельной дымовая труба может быть как одноствольной, так и многоствольной.

Необходимая документация

Свод нормативно-технической документации по дымовым трубам

Проектирование, изготовление и сооружение дымовых труб должно производиться в соответствии с существующей нормативно-технической документацией.

  • Расчет высоты сооружения осуществляется по ОНД №86.
  • Определение ветровых нагрузок — по СНиП №2.01.07-85.
  • Прочность конструкции рассчитывается по СНиП №II-23-81.
  • Проектирование фундамента осуществляется по СНиП №№2.03.01-84 и 2.02.01-83 .
  • Если сооружается дымовая труба для газового котла, нужно использовать СНиП №II-35-76 «Котельные установки».
  • При использовании электрического аналога руководствуются СНиП №11-01-03 «Корпуса, оболочки и кожухи для монтажа электрического оборудования».
  • При изготовлении бетонной трубы применяется СНиП №2.03.01-84 «Железобетонные и бетонные конструкции».
  • Сооружение стального аналога требует соблюдения СП №53-101-98 «Изготовление и контроль над качеством стальных конструкций».
  • Помимо этого используется ГОСТ 23118-99 «Стальные строительные конструкции».

Следует помнить, что какой бы ни была труба дымовая для газового котла по конструкции, только точные расчеты, грамотное изготовление и правильный монтаж позволят эксплуатировать ее продолжительное время.

Из какого материала

Дымоход для газового котла в частном доме можно сделать из разных материалов. Основное требование — стойкость к химически агрессивным веществам, неспособность пропускать газы. Традиционно используют несколько материалов. О достоинствах и недостатках,особенностях сборки каждого из них поговорим подробнее.

Кирпичный дымоход

Сегодня это уже не самый популярный тип дымоходов. Он получается тяжелым, при большой высоте требует наличия фундамента. Кроме того кладка кирпичного дымохода занимает немало времени.

Вместе с тем, этот вид дымовых труб обладает рядом отрицательных качеств. Первое — внутренние стенки его негладкие, что способствует скоплению сажи, ухудшает тягу. Второе — кирпич — гигроскопичен. Потому стекающий по стенкам конденсат впитывается, что способствует быстрому разрушению.

Устройство кирпичного дымохода для газового котла с вставкой металлической гильзы

Чтобы решить эти проблемы внутрь кирпичного дымохода вставляют гладкую трубу подходящего диаметра. Обычно это труба из нержавеющей стали или асбеста

При строительстве такого комбинированного дымохода необходимо уделить внимание следующим вещам:

  • Стыки трубы-вкладыша надо делать герметичным. Если это обычные или сендвич-трубы из нержавеющей стали, все происходит стандартно — дымоход собираем по конденсату. Если вкладыш сделан из асбестоцементных труб, придется позаботиться о герметичности стыков. Причем замазать стык цементом — не вариант. Такое соединение никак не является герметичным — конденсат будет впитываться. Придется придумывать герметичные хомуты, использовать гидрофобные (водоотталкивающие) составы. Причем они должны быть еще и химически стойкими. Как вариант, можно рассмотреть промазывание стыков жаростойкими герметиками с температурой эксплуатации порядка 200°C.
  • Для того чтобы конденсат образовывался как можно меньше, трубы (даже внутри кирпичного кожуха) лучше утеплить. Для этого желательно использовать утеплитель, который не боится намокания.
  • Внизу к трубе-вкладышу обязательно должен быть пристроен конденсаотосборник. Доступ к нему должен быть свободным.

Если сделать дымоход для газового котла по этим правилам, то даже при обильном выделении конденсата с ним легко будет справиться.

Нержавеющая сталь — одностенные трубы и сендвич

Современные газовые котлы устроены так, что температура дымовых газов на выходе не очень высокая. Потому конденсат образуется всегда. При хорошей тяге большая его часть улетает в трубу, при хорошем утеплении оставшаяся часть испаряется. Так и получается, что в конденсатосборнике жидкость присутствует не всегда. Но сам конденсат образуется при работе газового котла все время. Когда-то в большем количестве, когда-то в меньшем. В связи с этим, требования к нержавеющей стали для дымохода высокие: она должна выдерживать длительный контакт с едкими веществами. Этим требованиям отвечает в основном пищевая нержавейка. Да, она стоит немало, но только она будет служить годами.

Строение сендвич-трубы

Теперь о том, делать дымоход для газового котла из одностенной трубы или из сендвич-труб. Для того, чтобы конденсат образовывался в минимальных количествах, желательно чтобы дымоход не остывал. То есть, его надо утеплять. И хоть сендвич-дымоход имеет прокладку из утеплителя, при наружной прокладке (на улице) его тоже лучше утеплить — дольше прослужит, лучше будет тяга. Но в данном варианте потребуется меньше утеплителя — один слой, тогда как обычную трубу, возможно, придется оборачивать двумя или даже тремя слоями. Так что затраты на обустройство дымохода из одно-стенной нержавеющей трубы и сэндвичей будут сопоставимы. Просто в первом случае придется использовать большее количество утеплителя, во-втором меньшее.

Норма высоты вентиляционной дымовой трубы для газового котла на крыше

Какая минимальная высота дымохода для газового котла может быть относительно конька крыши согласно нормам Беларуси, оговорено в пункте 22.13 названного в начале статьи нормативного документа.

Высота подъёма наружной вертикальной части внутреннего дымохода над крышей здания зависит от расположения трубы, типа кровли и не зависит от вида топлива для котла.

Норма высоты подъёма (выхода на скатную крышу и плоскую кровлю) вентиляционной дымовой трубы для газового, твёрдотопливного и другого отопительного котла в мини-котельной частного жилого дома в Беларуси приведена в таблице 1.

Таблица 1 – М инимальная высота дымохода при монтаже над скатной крышей

Расположение дымовой трубы Минимальная высота подъёма дымохода, м
Скатная крыша дома
На горизонтальном расстоянии ≤ 1,5 м от конька скатной крыши 0,5
На горизонтальном расстоянии ≤ 3 м от конька скатной крыши Вровень с коньком
На горизонтальном расстоянии > 3 м от конька скатной крыши Выше либо вровень с прямой, проведённой под углом 10° к горизонту
Плоская кровля дома
Вне зависимости от расположения 2,0

Схема выхода дымоходных труб на крышу с учётом минимальной допустимой высоты подъёма по требованиям норм Беларуси приведена на рисунке 1.

Рисунок 1 − Схема для определения и расчёта высоты дымовой трубы котельной от конька крыши, кровли дома

Стоит отметить, что пункт 22.13 названного дополнения к СНиП запрещает монтировать на дымовых трубах зонты и дефлекторы.

Помните, что установка бытового газового оборудования (кухонной плиты в квартире, отопительного котла, газовой колонки в доме) требует соблюдения норм и правил Республики Беларусь .

Как правильно сделать дымоход для газового котла. Установленные нормы и требования

Необходимо соблюдать ряд требований, чтобы будущая конструкция служила долго и была безопасна для использования в жилом помещении.

Формы сечения конструкции

Форма сечения конструкции может быть любой. Главное, чтобы она совпадала с формой трубы, которая используется для дымохода.

Требования при соединении труб между собой

Соединение труб должно быть герметичным, особенно в местах присоединения дымохода к газовому котлу. Прорех и щелей допускать нельзя, поскольку это приведет к утечке и будет угрожать здоровью жильцов в доме.

Нормы проектирования уклонов и поворотов дымохода

В идеале труба дымохода должна идти непосредственно вверх. Наклонные участки могут помешать нормальной вытяжке.

Допустимо около 30 градусов наклона трубы, но лучше этого не делать. Протяженность наклонного участка не должна быть слишком большой.

Требования к сечению трубы

Сечение дымохода должно быть немного больше, чем выходной патрубок. При меньшем сечении возможны проблемы с присоединением деталей. Допустима разница в несколько мм.

Тонкости монтажа непосредственно на крыше дома

Необходимо, чтобы труба дымохода возвышалась над коньком на 0,5 м минимум. Дополнительно обустраивают утепление конструкции и надежно закрепляют ее.

Как предусмотреть вывод конденсата

Для этой цели стоит установить конструкцию, в которой будет скапливаться конденсат. Эта емкость должна быть съемной, чтобы всегда была возможность ее заменить.

Требования по пожаробезопасности

При выводе дымохода через крышу необходимо дополнительно позаботиться о пожарной безопасности. Для этого производят так называемые проходные узлы. Это поможет избежать опасных и непредвиденных ситуаций. Также можно установить адаптеры, реагирующие на выделение газа.

Монтаж: рекомендации и схемы, основные этапы монтажа дымохода

Монтаж дымохода разбивается на несколько этапов – это подготовительные работы, непосредственно монтаж, затем подключение, запуск и, при необходимости, отладка всей системы.

Общие требования

При объединении нескольких теплогенерирующих установок, для каждого из них создается свой дымоход. В исключительных случаях допускается врезка к общему дымоотводному колодцу, но при этом должна соблюдаться разница в высоте не менее одного метра.

Вначале проектируются и рассчитываются параметры дымохода, которые базируются на рекомендациях производителей газовых котлов.

При подведении расчетного результата внутреннее сечение трубы не может быть меньше диаметра выходного патрубка котла. А согласно проверке по НПБ-98 (нормам пожарной безопасности), начальная скорость естественного газового потока должна составлять 6-10 м/сек. И к тому же сечение такого канала должно соответствовать общей производительности агрегата (8 см2 на 1 кВт мощности).

Этапы установки

Дымоходы для газовых котлов монтируются снаружи (приставная система) и внутри здания. Наиболее простой является монтаж наружной трубы.

Монтаж внешнего дымоходаИсточник astroyresurs.ru

Установка дымохода у настенного котла делается следующим образом:

  1. Вырезается в стене отверстие. Затем вводится в него отрезок трубы.
  2. Собирается вертикальный стояк.
  3. Уплотняются соединения огнеупорной смесью.
  4. Фиксируются настенными кронштейнами.
  5. Сверху закрепляется предохраняющий от осадков зонт.
  6. Наносится антикоррозийное покрытие, если труба из металла.

Грамотный монтаж дымохода гарантирует его непроницаемость, хорошую тягу, не дает скапливаться саже. Выполненная специалистами установка значительно сократит расходы на уход за этой системой.

В случае обустройства проема под трубу в крыше дома, применяются специальные короба с фартуками. При этом на конструкцию в целом влияют такие факторы как:

  • Материал, из которого изготовлена труба.
  • Наружное оформление дымохода.
  • Вид покрытия кровли.

Основным фактором, влияющим на выбор конструкции, является температура газа, который проходит по трубе. При этом по нормативам расстояние между трубой дымохода и горючими материалами должно быть не меньше 150 мм. Наиболее совершенной считается система сборки сегментами, где все элементы собираются методом холодного формирования.

Какими бывают дымоходы?

Нередко домовладельцев интересует, можно ли устроить систему дымоотведения самостоятельно? Собственноручно ее сделать несложно, но без консультации специалистов не обойтись. Начинать знакомство с устройством дымохода надо с его конструкционных особенностей.

На сегодняшний день бывают следующие виды дымоходов для газовых котлов:

  • кирпичными;
  • из нержавеющей стали (детальнее: «Дымоходные трубы из нержавейки — классификация и монтаж»);
  • коаксиальными;
  • керамическими.

Дымоход кирпичный. Отличается сложной конструкцией, высокой стоимостью, а его обустройство занимает немало времени. По своим эксплуатационным характеристикам во многом уступают современным системам;

Двухконтурный дымоход. Такой вариант представлен на рынке в широком ассортименте. Среди достоинств следует отметить устойчивость к действию многих агрессивных веществ и к механической деформации. Дымоход, изготовленный из нержавейки, для газовых котлов чаще всего производят в форме сэндвич системы, которая представляет собой разные по диаметру две трубы, одну из которых помещают в другую. Зачастую используют керамическую трубу для дымохода. Пространство, имеющееся между ними, заполняют минеральной ватой или жароустойчивой базальтовой ватой. В настоящее время использование нержавеющего «сэндвича» считается оптимальным вариантом, кроме этого такая дымоотводная труба отличается достойным видом (подробнее: «Сэндвич труба для дымохода»).

Дымоход коаксиальный. Рабочие характеристики находятся на высочайшем уровне. Его внешний вид, смотри на фото, не спутаешь ни с одним другим вариантом дымоходов, поскольку он имеет особую конструкцию, благодаря которой на внутренних стенках конденсат не образуется. Такое свойство является очень важным для отопительного оборудования, работающего на газе.

Дымоход керамический. Его устанавливают те домовладельцы, которые предпочитают простые и надежные конструкции дымоотведения, несложный монтаж и абсолютную пожаробезопасность.

Технологические требования

Необходимо соблюдать следующие технические требования:

  • Должен быть предусмотрен специальный участок, чтобы разогнать дым. Он представляет собой вертикальную трубу, устанавливаемую за патрубком твердотопливного котла. Разгоночный участок делается высотой один метр.
  • Дымоход устанавливается только вертикально. Допускается отклонение не более 30 градусов.
  • Запрещается наличие прогибов.
  • Очень важна длина (3 — 6 метров).
  • Допускается наличие трех горизонтальных участков. Причем длина каждого не должна превышать полметра.
  • Возвышение оголовка над крышей должно превышать 100 см.
  • Крепление трубы к стене, выполняется с шагом 1,5 метра.
  • Для создания герметичного стыка, трубы обильно смазывают термостойким герметиком.

Чтобы получить идеальную тягу, необходимо чтобы в конструкции дымохода было минимальное количество поворотов. Наилучшим считается ровная труба.

Дымоход можно устанавливать внутри здания или за его пределами. Для первого варианта, необходимо защитить трубу, чтобы она не соприкасалась с горючими материалами. Используется специальный металлический экран, устанавливаемый в месте прохождения трубы через перекрытие. Дымоход должен находиться от стены на расстоянии более 25 см.

Намного безопаснее выглядят наружные конструкции. Их намного проще обслуживать. Мастера считают этот метод самым предпочтительным.

Дымоход для газовых котлов согласно СНиП

Во всех зданиях разрешается к одному дымовому каналу подключать не больше двух отопительных печей, водонагревателей, которые расположены на одном или возможно разных этажах дома. Но в этом случае обязательно должна соблюдаться дистанция в размере пол-метра друг от друга – на разных уровнях этажей дома, или на одном уровне — рассечка высотой 0,5метра.

Соблюдение сечения дымоходного канала также является важным пунктом на этапе проектирования самого дымохода. Окружность дымоходной трубы должна быть по размеру не меньше окружности патрубка газового котла. Сечение дымохода при подключении двух приборов к нему необходимо вычислять с учетом их одновременной работы.

Если Вы решили ставить кирпичный дымоход, то следует придерживаться ДБН-В.2.5-20-2001-«Газоснабжение» и использовать: морозостойкий кирпич (Мрз125) или глиняный кирпич, а также жаростойкий бетон в многоэтажках, и асбестовые трубы в небольших по высоте зданиях. Известно, что на сегодняшний день газовые котлы обладают высоким КПД – даже возможно 95%. При этом температура переработанных продуктов сгорания на выходе очень низкая, в результате чего образуется много конденсата. В свою очередь, образующийся конденсат, а точнее его химический состав, разрушает кирпичный дымоход. Исходя из выше сказанного, кирпичный дымоход следует обязательно гильзовать/футеровать.

В случае если Ваш дымоходный канал имеет нестандартные размеры или может просто по каким-то причинам кривой, то тогда можно прибегнуть к футеровке канала, т.е. использовать гибкий рукав.

Лучшей формой для любого дымоходного канала является форма цилиндра. На втором месте – овальная форма трубы, потом в форме квадрата. Т.к. продукты сгорания и дым, которые выдает газовый котел, поднимаются вверх в дымоход по спирали, то лучше использовать цилиндрическую форму трубы. Если будете использовать трубу в форме квадрата, то в таком случае в уголках трубы будет накапливаться грязь и ухудшится качество тяги.

Установка вытяжки

Бывает, что вентиляционная система попросту не справляется со своими функциями. Чаще всего, такое можно наблюдать в многоквартирных домах старой постройки, где все каналы уже настолько плотно забились, что прочистить их практически нереально.

В таких случаях, осуществляется установка дополнительного оборудования – вытяжек. Традиционно, их помещают на кухне и в санузле. Такие системы не работают в постоянном режиме, их нужно включать при необходимости.

При установке в санузле, обычно, совмещают включение света и вытяжки, но можно установить и отдельные выключатели. На кухне такой воздухоотвод выполняется в виде широкого раструба непосредственно над плитой, так как его первоочередная задача – выведение из помещения запахов готовящейся пищи.

Установка такого оборудования не должна проводиться самостоятельно, нужно обратиться за помощью к специалистам в этой области.

Правила устройства дымовой трубы для газового котла по нормам Беларуси

Дымоход для газового котла, расположенного в черте городской застройки, проектируют согласно требованиям норм и правил устройства дымовой трубы в РБ.

Доработанная редакция СНиП II-35-76 «Нормы проектирования. Котельные установки» (с изменениями №9) содержит пункт 22, регламентирующий правила проектирования и монтажа (установки) дымохода для твердотопливного и газового отопительного котла в помещении котельной.

Монтаж трубы газового дымохода (вытяжки для газового котла) в частном жилом доме подразумевает соблюдение следующих норм и требований:

Дымовые трубы проектируют внутри здания или приставными к наружной стене.

Внутренние стенки дымоходного канала не могут быть выполнены из кирпича (в том числе оштукатуренного).

Поэтому при новом строительстве частного дома и установке вентиляционной трубы в топочной стоит купить модульную конструкцию металлического дымохода из листов нержавеющей жаропрочной стали.

Труба дымохода котельнойдля газового котла с открытой камерой сгорания должна быть вертикальной и не иметь уступов.

Дымоотвод для удаления загазованного воздуха продуктами горения в газовых котлах отопления с закрытой (герметичной) камерой сгорания может проектироваться горизонтальным и выводиться через наружную стену на улицу так, чтобы обеспечить рассеивание вредных веществ в атмосфере.

Дымовые трубы для котлов на газу с камерой сгорания закрытого типа могут иметь коаксиальное (по типу «труба в трубе») или две параллельные: для подачи воздуха в камеру сгорания и отвода продуктов горения.

На нижней части трубы дымоудаления для котлов с не коаксиальным дымоходом оставляют отверстие для прочистки дымоходного канала и патрубок (капельник) для отвода конденсата.

Отводить конденсат следует в систему канализации через гидрозатвор.

Если присоединительный дымоотвод пересекает стену, выполненную из горючих материалов (деревянный брус, бревенчатые стены), то трубу нужно заключить в негорючую гильзу, диаметр которой на 30 мм больше диаметра трубы. Полученный зазор нужно заделать негорючим материалом на всю толщу стены.

от стены или потолка из негорючих материалов – min 5 см,

от оштукатуренных конструкций из дерева – min 25 см,
от обитых кровельной сталью поверх слоя листового асбеста толщиной 3 мм деревянных стен − min 10 см.

Как правильно определить высоту, на которую можно выводить дымоход выше крыши, читайте далее.

Дымоход для газового котла в частном доме: основные требования СНиП 2.04.05-91

Мероприятия по устройству дымохода для газового котла, начиная со стадии проектирования и заканчивая непосредственно монтажом системы, должны соответствовать требованиям действующей нормативной базы, так как неправильная установка и эксплуатация газового оборудования ставит под сомнение безопасность людей, пользующихся газовыми установками.

Основные элементы конструкции дымохода:

  • газоход — канал, выходящий из котла в трубу дымохода, соединяется переходником;
  • трубы дымохода;
  • ревизия — крепится к низу дымоотводного ствола и служит для прочистки канала от продуктов горения и удаления излишней влаги;
  • крепежные элементы (кронштейны, хомуты) — служат для крепления к стене;
  • другие комплектующие для устройства системы.

Требования к дымоходу при установке газового котла

Как правило, расположение газового котла в частном доме планируют на нижнем этаже в отдельном помещении (котельной). Все элементы отопительной системы должны быть соединены между собой строго герметично. Основные правила установки дымоходов для газовых котлов, регламентирующие технологический порядок, представлены в нормативных актах СНиП 2.04.05-91 и содержат такие требования:

надлежащая тяга — обеспечивает полное удаление отработанных газов;

  • устойчивость к воздействию высоких температур;
  • герметичность стыковочных мест — все составные части по всей протяженности системы дымоотвода должны плотно прилегать друг к другу;
  • труба в месте прохождения ее через перекрытие должна быть цельной, без стыков;
  • конденсатосборник — конструкция этого элемента должна обеспечивать сбор и удаление жидкости;
  • если в конструкции есть повороты, в этих местах устраивают люки ревизии для выполнения диагностики состояния дымохода, его прочистки и отвода конденсата;
  • длина ответвления трубы в сторону не должна превышать 1 м;
  • возможно допустимое число поворотов на дымоотводных трубах — не более 3;
  • высота трубы дымохода должна превышать высоту крыши (в самой высокой точке), чтобы обеспечивалась хорошая тяга и не возникала обратная;
  • расстояние между дымоотводными трубами и поверхностью, которая выполнена из негорючих материалов может быть не менее 5 см, а если материал поверхности горюч — не меньше 25 см.

Варианты вывода дымохода газового котла

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Это лофт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
