Как выбрать и использовать лестницу-палку

Ручные и автоматические пожарные лестницы – конструкции особенные. Применяют их в экстремальных ситуациях, а поэтому их характеристики чрезвычайно важны. Ведь поломка в данном случае может обернуться гибелью людей.

Пожарная лестница-палка – один из вариантов таких конструкций, прошедший все обязательные испытания.

Назначение лестницы-палки

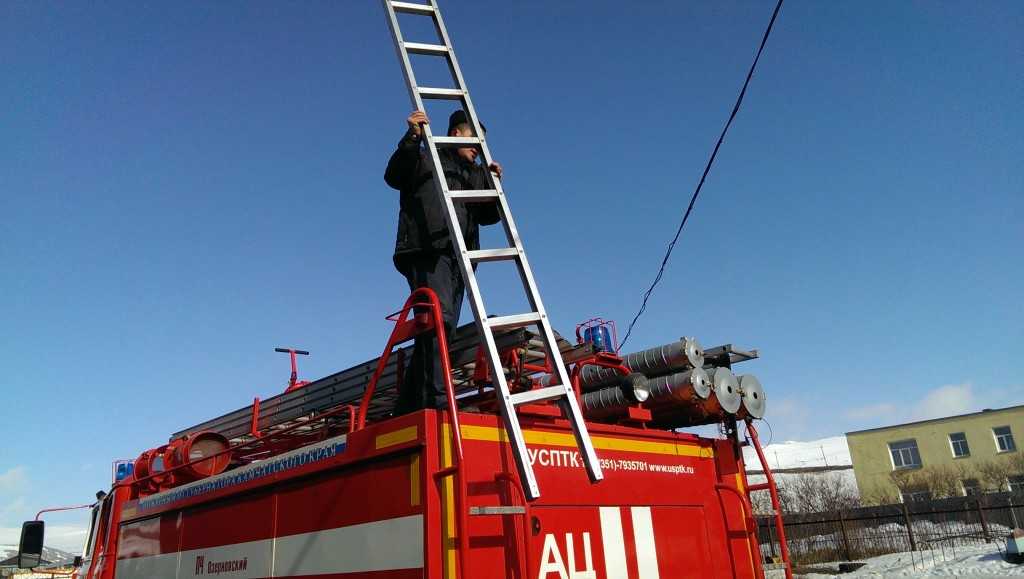

Основное назначение изделия – подъем в оконные или балконные проемы первого этажа с целью спасения людей и материальных ценностей. В отличие от штурмовой лестницы, например, этот вариант подходит для выноса пострадавших – ее можно применять в качестве носилок. Также она применяется при работе внутри горящих или задымленных помещений, и очень активно используется во время тренировочных занятий и испытаниях на полигоне. На фото – образец изделия.

Назначение лестницы-палки определяет ее устройство. Ее составляют 2 тетивы и 8 ступеней. Проступи удерживаются шарнирами – металлическими втулками специальной конструкции. Ось шарнира проходит сквозь втулку и тетиву.

В разложенном виде лестница-палка выступает привычным лестничным устройством длиной чуть более 3 м. В сложенном ступени укладываются в пазы, сделанные на внутренней стороне опоры. Чтобы тетивы не скалывались, их усиливают стальными накладками. В сложенном виде конструкция, оправдывая ее название «палка», представляет собой что-то типа трости с закругленными окованными концами. В этом случае ее назначение меняется: приспособление используют как таран, чтобы открыть заклинившие створки, отбивают куски штукатурки или горящие предметы.

Характеристика лестницы-палки

ТТХ пожарных конструкций утверждаются после того, как изделие многократно испытывается. В отличие от обычных видов сооружений они предназначены для куда более высоких нагрузок. Вес, длина, дистанция между поступями, материал – все имеет значение.

Все значимые характеристики изделия представлены в следующей таблице.

В сложенном состоянии, конструкция очень компактна, ее легко перевозить. В разложенном виде позволяет с легкостью добраться до оконного проема. Масса небольшая, что позволяет управиться с приспособлением любому члену пожарной команды. Испытать ТТХ, можно на первом же тренировочном занятии.

Пожарная лестница может изготавливаться из двух видов материала:

дерево – на сегодня встречается редко, так как быстрее изнашивается и нуждается в более частом обслуживании;

алюминий – материал отличается лучшими характеристиками: малым весом, устойчивостью к коррозии. Он не боится ни влаги, ни высокой температуры, не склонен к износу, что гарантирует длительный срок эксплуатации и достаточно прочен, чтобы выдерживать положенную нагрузку.

Порядок испытаний

Чем сложнее конструкция, используемая в работе, тем больше ее испытывают и тем сложнее порядок испытаний. Лестница-палка достаточно проста, однако и она нуждается в периодической проверке. Более того, испытания лестницы-палки проводятся перед каждым тренировочным занятием, а не только практическим.

Порядок проверки следующий:

изделие осматривается на предмет возможных повреждений – сколы на ступенях, трещины в тетиве недопустимы;

изделие испытывается на прочность. При этом конструкцию раскладывают, устанавливают под углом в 75 градусов к вертикальной опоре и на середину проступи посреди лестницы укладывают груз. Деревянная выдерживает 120 кгс, алюминиевая – не менее 200 кгс. Груз удерживается не менее 130 с;
затем изделие складывают. Лестница-палка должна складываться без затруднений, ступени должны плотно входить в пазы;
результат проверки заносят в журнал.

Изготовление вертикальной пожарной лестницы

В частных домах, высота которых превышает два этажа, для подъема на кровлю также следует установить наружную пожарную лестницу. При необходимости ее можно изготовить своими руками. Главное условие при этом ̶ соблюдение требований стандартов при производстве и монтаже конструкции.

Изготовление пожарных лестниц демонстрирует видео в этой статье:

Инструкция по изготовлению лестницы:

Проводится измерение высоты здания от уровня земли до кровли. Для правильного выбора крепежа также важна толщина облицовки.
Составление чертежа конструкции. Помочь в этом могут сборники » Пожарные лестницы вертикальные: рабочие чертежи».

Вертикальная пожарная лестница с ограждением чертеж

Из стальных труб (для тетив используется труба сечением 40х40 мм, для ступеней подойдет профиль 30х30 мм) и листовой стали с помощью болгарки выпиливаются детали нужных размеров.

Подготовка элементов лестницы

Секции конструкции свариваются. Правильность сборки контролируется уровнем.
Места сварки обрабатываются шлифовальной машинкой.
Металл грунтуется.
Наносится разметка мест установки анкеров. Монтируются закладные детали, с которыми шпильками соединяются фланцы. С помощью сварки монтируются дистанционные трубки и секции.

Крепление лестницы к стене

Производится соединение секций. Места сварки зачищаются, грунтуются.
Наносится лакокрасочной покрытие.
После высыхания лестница готова к эксплуатации.

Пожарные лестницы вертикальные являются важным конструктивным элементом зданий, как общественных, так и частных, к которому предъявляются жесткие требования. Правильная установка и обслуживание в процессе эксплуатации могут помочь в чрезвычайной ситуации спасти чью-то жизнь.

6.13 Испытание лестницы-палки в рабочем положении на прочность по 4.4.6

Испытаниюподвергаютодинобразецизделия.

6.13.1 Аппаратура

Контрольныйгрузмассой (200 ± 2) кг.

СекундомерпоГОСТ 5072.

Силоваяскобаширинойот 80 до 100 мм.

6.13.2 Подготовкакиспытанию

Лестницураскладываютврабочеесостояниеиустанавливаютсопоройнастенуподуглом
(75 ± 5)°кгоризонту.

6.13.3 Проведениеиспытания

6.13.3.1 Производятнагружениелестницыпутемподвескиконтрольногогрузаксреднейступеньке
лестницыспомощьюскоб, расположенныхвплотнуюктетивам, всоответствиисрисунком 13. Время
воздействиянагрузкидолжносоставлять (120 ± 1) с.

Рисунок 13 —Схемаиспытаниялестницы—палкиврабочемположениинапрочность

6.13.3.2
Проводятпроверкулестницыпо .

6.13.3.3
Изделиесчитаютвыдержавшимиспытание, еслиненаблюдалосьостаточнойдеформацииилиразрушенияэлементовконструкциилестницы, аусилиераскладываниялестницынепревысило 80 Н.

5.1 Объем и виды испытаний

Лестницыдолжныподвергатьсяприемосдаточным, приемочным, квалификационным, периодическим, типовымисертификационнымиспытаниям.

ПериодическиеиприемосдаточныеиспытанияпроводятсявсоответствиисГОСТР 15.309.

ПриемочныеиквалификационныеиспытанияпроводятсявсоответствиисГОСТР 15.201.

Типовыеиспытанияпроводятсявслучаевнесенияизмененийвконструкцию, материалыили
технологиюизготовлениялестниц. Типовыеиспытанияпроводятсяпоспециальноразработанной
программе.

Взависимостиотвидаиспытанийихобъемдолженотвечатьсоответствующимтребованиями
методам (таблица 1).

Таблица 1

Наименование испытания	Пункт технических требований	Пункт методов испытаний
Проверка комплектации, качества сборки и маркировки	, -,,
Проверка линейных размеров	,
Проверка массы
Испытание горизонтально установленной лестницы на прочность	, ,
Испытание лестницы, установленной на ребро, на прочность	,
Испытание лестницы на кручение	,
Испытание ступеньки лестницы на изгиб	, ,
Испытание ступеньки лестницы на срез	, ,
Испытание ступеньки лестницы на кручение	,
Проверка усилия выдвигания колен выдвижной лестницы
Испытание выдвижной лестницы в рабочем положении на прочность
Проверка назначенного ресурса выдвижной лестницы	6.2.13
Испытание лестницы в рабочем положении на прочность	, ,	, ,
Испытание крюка штурмовой лестницы на прочность
Проверка усилия раскладывания лестницы-палки

Техническое после эксплуатационное обслуживание трехколенной пожарной лестницы

После каждого использования в условиях тушения реального возгорания или тренировочного процесса, лестница должна быть избавлена от продуктов горения (сажи, грязи) движущиеся части механизмов (трос, блоки) тщательно обработаны смазкой. В дальнейшем не эксплуатируемое некоторый срок оборудование подвергается профилактическому осмотру, один раз в 30 календарных дней.

Объектами таких проверок служат:

Техническая исправность тетивы и поперечных ступеней;
Прочность крепления ступени в тетиве;
Степень натяжения гаек в болтовых соединениях;

Визуальный осмотр блоков, осей, канатов выдвижного механизма на предмет его исправности.

Правила обслуживания трехколенного устройства

Первое правило – после каждого использования, а это применение на пожаре или при проведении спасательных операций, а также после тренировок, лестницу необходимо очистить от грязи. Плюс, трос и оси блоков требуется смазать техническим маслом.

Важно – периодически проводить технический осмотр устройства. В состав этой процедуры входит:

осмотр тетив и ступеней на предмет их геометрического состояния;
проверка стыков ступеней к тетивам;
проверка упоров к стенам, их техническое состояние;
исследование болтовых соединений на предмет их надежности;
проверяются оси блоков;
проверяется крепление тороса и каната;
проверяется подъемный механизм в целом.

Возможные неполадки в ходе эксплуатации лестниц и варианты их устранения

Вид неполадки	Причина возникновения	Способ устранения
Установка перестала складываться и раскладываться	Заело канат между блоками	· необходимо достать канат, после чего разместить в обойме · настроить расстояние между обоймой и блоком
При складывании и раскладывании устройства наблюдается перекос и большое сопротивление	· не соблюдено расстояние у передних упоров стоек между собой · не соблюдено расстояние между задними упорами и стойкой	Отрегулировать зазоры
В процессе выдвижения невозможно зафиксировать конструкцию	Вышел из строя механизм остановки	· требуется замена пружин · ремонт крюков

МЕТОДИЧЕСКИЙ ПЛАН

проведения занятий с группой 4-го дежурного караула 52 пожарной части по ПСП.

Тема: «Комбинированный подъём по 3-х коленной лестнице и ЛШ».

Вид занятия: классно-групповой. Отводимое время:90 минут.

Цель занятия: закрепление и совершенствование знаний личного по теме:

«Комбинированный подъём по 3-х коленной лестнице и ЛШ».

Учебник: «ПСП»

Приказ №630.

2. РАЗВЕРНУТЫЙ ПЛАН ПРОВЕДЕНИЯ ЗАНЯТИЙ

Обучение приемам работы при комбинированном подъеме желательно проводить после изучения приемов работы с выдвижной и штурмовой лестницами

При обучении особое внимание необходимо обратить на подъем по выдвижной лестнице со штурмовой лестницей и на правильность закрепления карабина на уровне 3-го этажа.. Перед занятиями командир готовит показчиков, с помощью которых показывает выполнение упражнения. После построения отделения, объявления упражнения и объяснения его практического значения Командир показывает упражнение в — быстром темпе, затем рассказывает и показывает его в медленном темпе с разъяснением правил безопасности

После этого приступает к отработке упражнения

После построения отделения, объявления упражнения и объяснения его практического значения Командир показывает упражнение в — быстром темпе, затем рассказывает и показывает его в медленном темпе с разъяснением правил безопасности. После этого приступает к отработке упражнения.

Перед занятиями командир готовит показчиков, с помощью которых показывает выполнение упражнения. После построения отделения, объявления упражнения и объяснения его практического значения Командир показывает упражнение в — быстром темпе, затем рассказывает и показывает его в медленном темпе с разъяснением правил безопасности. После этого приступает к отработке упражнения.

Для комбинированного подъема со штурмовой лестницей по выдвижной лестнице отделение нужно построить в одну шеренгу на расстоянии 15-20 м от башни. Командира находится между отделением и лестницами.

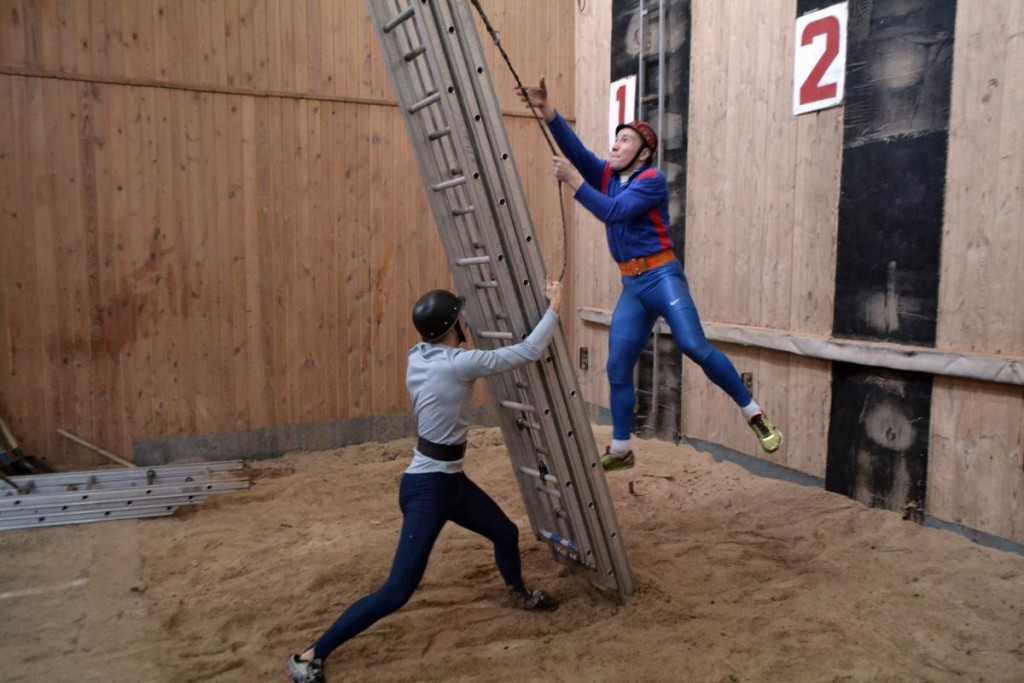

Упражнение выполняется расчетом из трех пожарных. По команде «Со штурмовой по выдвижной (указать этаж) — марш. Пожарные № 1 и № 2 снимают с автомобиля, переносят и устанавливают выдвижную лестницу в указанном месте, пожарный № 3 снимает с автомобиля, переносит и приставляет к стене (рядом с выдвижной лестницей) штурмовую лестницу, крюком от башни.

Пожарный № 1 поднимается до окна 2-го этажа, при этом он держится левой рукой за ступеньку против груди. Пожарный № 3 берет штурмовую лестницу за тетиву под 2-й ступенькой, поднимает ее, поворачивается с лестницей налево и подает ее пожарному № 1, который принимает и кладет ее на плечо .

Приняв штурмовую лестницу, пожарный № 1 поднимается с ней до уровня окна 3-го этажа ,

Подъём по выдвижной лестнице со штурмовой
закрепляется карабином, за ступеньку выдвижной лестницы, затем снимает штурмовую лестницу с плеча, поворачивает крюком над головой, перебирая руками за тетивы, поднимает вверх и подвешивает крюком за подоконник 3-го этажа.

Техника безопасности

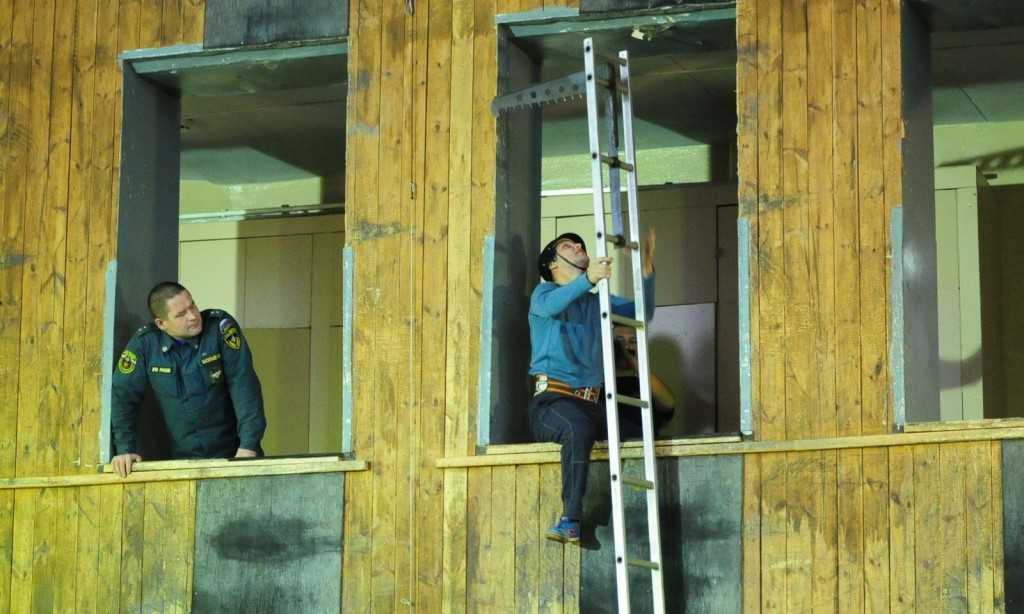

При работе с выдвижной лестницей необходимо ставить ее в 1,5-2 м от стены, выдвигать колена лестниц равномерно без рывков, не допуская накручивания цепи (веревки) на руки, поддерживать, равновесие лестницы во время ее выдвижения.
Подъем и спуск по выдвижной лестнице допускается после того, как она будет надежно закреплена, прислонена к зданию (сооружению) и поддержана за тетивы первого колена пожарным.

При подъеме по лестнице следует смотреть перед собой, охватывать ступени пальцами, не раскачивать лестницу,
При организации и проведении занятий по подъему на этажи учебной башни с помощью штурмовых лестниц руководитель занятия обязан лично проверить исправность лестниц, страхующего приспособления, состояние защитной подушки около учебной башни, взрыхлить ее, назначить на этажи страховщиков и проинструктировать их.

Во время работы с ручными пожарными лестницами на занятиях, учениях, пожарах не допускать более одного человека на одно колено выдвижной лестницы, а также на штурмовую лестницу и лестницу-палку, перестановки лестницы в выдвинутом положении. Необходимо удерживать выдвижную лестницу во время подъема и спуска по ней людей, при работе с лестницы со стволом или инструментом. Пожарный, работающий со стволом или инструментом, обязан закрепиться
за ступень лестницы с помощью спасательного карабина.

Заключение

Подведение итогов, опрос по теме занятия, выставление оценочных показателей

4.Задание для самостоятельной работы слушателей и подготовка к следующему занятию:

— более подробно изучить тему «Комбинированный подъём по 3-х коленной лестнице и ЛШ».

«____»_______________201__г.

Руководитель занятия: _________________

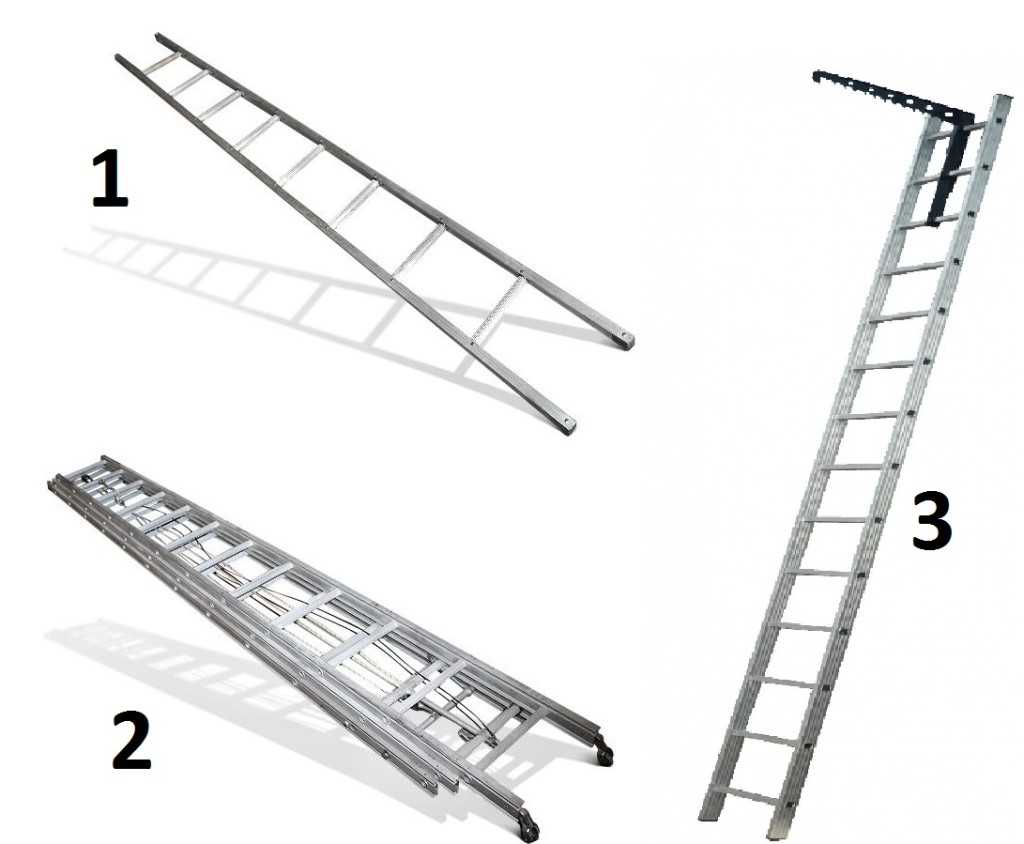

Виды переносных пожарных конструкций

От конструктива оснастки зависят функции, выполняемые различными приспособлениями. Для работ на высоте пожарными расчетами используются три основных типа лестниц:

Выдвижные

Эти модели состоят из нескольких колен. В настоящее время производятся лишь трехколенные модели.

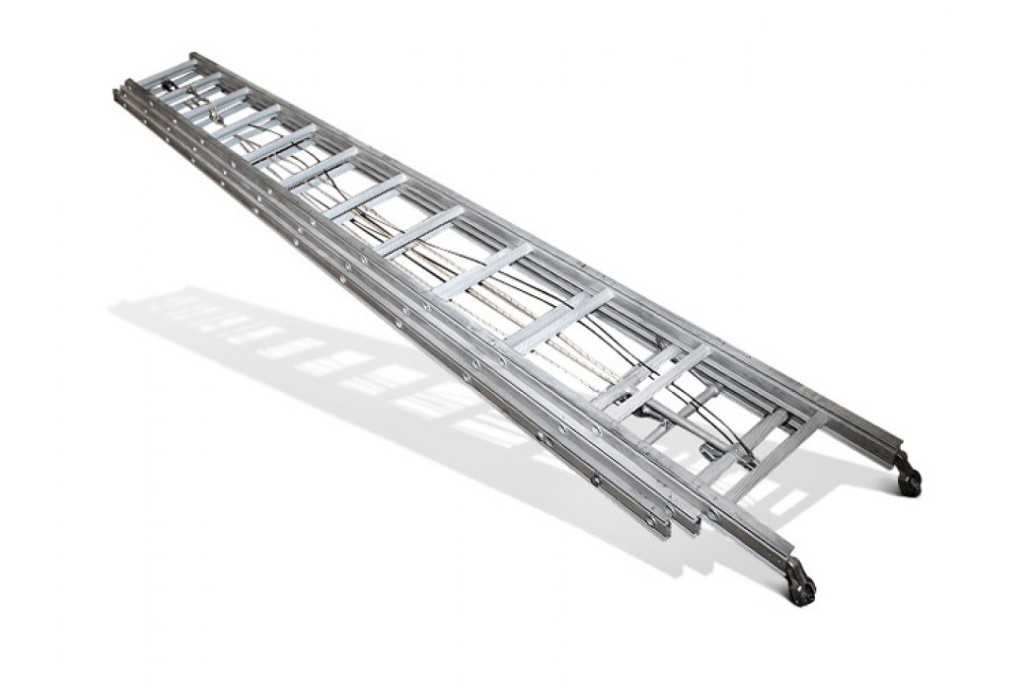

Трехколенные пожарные лестницы переносные Л 3К

Тетивы лестницы (в сечении представляющие тавр) соединяются между собой рифлеными ступенями. Верхнее и среднее колено насчитывают по 12 ступенек, нижнее — 11. В разложенном состоянии длина конструкции, как правило, составляет 10,6 — 10,7 м, в сложенном — около 4,4 м, а ее вес варьируется от 47 до 50 кг. Отношение веса лестницы к ее длине (при ширине конструкции в 250 мм) не должно быть более 4,5 кг/м.

Регулировка длины лестницы производится перемещением колен друг относительно друга. Раскладывание трехколенки осуществляется при помощи тросов и блоков, плавно, без рывков.

Разложенные трехколенки

Конструкция должна выдерживать, как минимум, 3000 циклов раздвижения. Выдвигаемые части фиксируются специальным механизмом по всей длине лестницы с шагом, соответствующим расстоянию между ступенями.

Шаг ступенек при движении по всем коленам и при переходе между ними должен совпадать. Верхняя часть содержит упоры для установки к стене.

Модель Л-3К

От ступенек требуется стойкость к статическим нагрузкам в 360 кгс, приложенным около тетивы и циклическому крутящему моменту в 50 Нм. Вся лестница должна быть способна выдержать статическую нагрузку в 300 кгс, создающуюся тремя грузами весом не менее 100 кг, которые подвешиваются к тетивам всех колен около верхних ступеней.

Выдвижные конструкции являются универсальными, их можно использовать не только при проведении спасательных мероприятий, но и в личных хозяйствах, и на производствах. Модели, выпускаемые в России: ВМАС-92, Л-3КМ, ВПЛ, Л-3К, ЛРТМП.

Штурмовки

Тетивы этой модели жестко соединены ступенями (13 шт.). Для подвешивания конструкции на опоры, которыми могут быть подоконники или выступы на здании, лестница оборудуется крюком.

Штурмовая лестница

Предназначение лестницы — доступ на верхние этажи строений и крутые крыши. Переставляя их, можно передвигаться от одного окна к другому. Непосредственно спасение людей при помощи этой модели осуществляется лишь в крайних случаях. Перемещаться по конструкции может лишь 1 человек.

Отношение веса лестницы к ее длине (при ширине конструкции в 250 мм) не должно быть более 2,65 кг/м. Лестницы обычно имеют длину, равную 4,1 м и массу 9 — 11 кг. Для повышения прочности лестницы между тетивами дополнительно устанавливаются металлические стяжки (в пяти местах). Производятся штурмовые модели из алюминиевых сплавов.

Модель ЛШ

Как и выдвижная, эта конструкция должна выдерживать статическую нагрузку от 360 кгс и циклический крутящий момент от 50 Нм, а в подвешенном за крюк состоянии — нагрузку в 160 кгс. Модели штурмовок: ЛШМП, ЛШМ, ЛШ.

Палка

Данная конструкция представляет собой две тетивы, которые соединены со ступенями (8 шт.) при помощи шарниров.

Металлическая лестница-палка

После сложения лестница напоминает собой палку. Области применения таких конструкций — подъем в окна первых этажей, таран для выбивания стекол в горящих строениях, носилки для транспортировки людей.

Модель ЛП

Большим преимуществом таких конструкций является их компактность и легкость в перемещении, как своими руками, так и в автомобиле.

Отношение веса лестницы к ее длине (при ширине конструкции в 250 мм) не должно быть более 3,1 кг/м. Длина конструкции обычно составляет 3,1 м, а ее масса — 9,5 — 10 кг.

Ступеньки этого приспособления должны переносить без деформаций нагрузку в 160 кгс, которая прикладывается около тетивы, а сама конструкция — 200 кгс (в разложенном положении). Обозначения лестниц-палок: ЛП, ЛПМ, ЛПМП.

Кроме перечисленных моделей используются и комбинированные, которые сочетают признаки разных типов. Некоторым особняком стоит еще один вид переносных конструкций, применяющихся для спуска людей из здания в чрезвычайных ситуациях. Речь идет о навесных конструкциях, хранящиеся непосредственно в строениях (на фото).

Навесные лестницы пожарные переносные

Важным моментом для обеспечения безопасности при эксплуатации пожарных моделей, являются периодические испытания пожарной лестницы (проводятся в соответствии с ГОСТ Р 15.309).

Лестница-палка назначение, устройство, техническая характеристика, испытание. Требования техники безопасности при работе с лестницей.

Ручные пожарные лестницы. Назначение. Устройство.

Ручные пожарные лестницыпредназначены для подъема пожарных на верхние этажи зданий и работы внутри помещений. В пожарной охране применяются три вида ручных пожарных лестниц: лестница штурмовая, лестница-палка и трехколенная выдвижная лестница.

Лестница-штурмовка: назначение, устройство, техническая характеристика. Требование техники безопасности при работе с лестницей.

Лестница штурмовая (ЛШ) –лестница ручная пожарная, конструктивно состоящая из двух параллельных тетив, жестко соединенных поперечными опорными ступеньками, и оборудованная крюком для подвески на опорную поверхность (подоконники, проемы и выступы зданий и сооружений).

Назначение: ЛШ предназначена для подъема пожарных по наружной стене на этажи зданий и сооружений, для обеспечения работ при вскрытии кровли на крутых крышах, а также для учебно-тренировочных занятий и соревнований. Наиболее успешно штурмовую лестницу применяют в сочетании с трехколенной выдвижной лестницей или автолестницей.

Устройство: Штурмовая лестница состоит из двух тетив, соединенных между собой тринадцатью деревянными ступенями, трех стальных стяжек (на концах и посередине тетив) и стального крюка, закрепленного на трех верхних ступенях лестницы. Нижние концы тетив заострены и снабжены металлическими башмаками. Стальной крюк, при помощи которого подвешивают лестницу, имеет хвостовую и консольную части. В хвостовой части для уменьшения деформации ступеней приварены коробчатые втулки. Для уменьшения массы крюка в его консольной части высверлены отверстия, повышение жесткости крюка достигается приваренными продольными металлическими плоскостями (ребра жесткости). Форма крюка обеспечивает по всей длине равную прочность его конструкции при действии изгибающих усилий, а зубья предотвращают скольжение по опорной плоскости.

Тетивы и ступени металлической штурмовой лестницы изготавливают из алюминиевого сплава Д16Т. Ступени закреплены в отверстиях тетив путем развальцовки. Преимуществом металлической лестницы-штурмовки по сравнению с деревянной является ее повышенная надежность и долговечность, что вызвано необходимостью частого ее использования на занятиях по пожарно-строевой подготовке.

1 и 4 – тетивы; 2 и 5 – ступени; 4 – шарнир; 3 – стяжка; 6 – металли-ческие стяжки; 7 – крюк

Лестница-палка: назначение, устройство, техническая характеристика, испытание. Требования техники безопасности при работе с лестницей.

Лестница-палка (ЛП) –лестница ручная пожарная складная, конструктивно состоящая из двух параллельных тетив, шарнирно соединенных опорными ступеньками

Назначение: ЛП в рабочем положении предназначена для подъема пожарных и их вооружения на уровень высоты лестницы (в окно первого этажа, для работы на небольшой высоте), для использования в качестве носилок для переноски пострадавших; в сложенном (транспортном) положении используют для пробивания деревянных перегородок и дверных филенок, отбивания штукатурки и выполнения других подсобных работ.

Устройство: Лестница-палка состоит из двух деревянных тетив овального сечения и восьми ступеней, шарнирно соединенных с тетивами. Особенностью лестницы является шарнирное крепление ступеней в продольной плоскости тетив, что позволяет сближать их до полного смыкания при складывании лестницы в виде палки овального сечения. При складывании лестницы ступени ее помещаются в треугольные пазы с внутренней стороны тетив. На одном конце каждой тетивы при помощи металлического наконечника и стяжки крепят деревянную накладку. Другой конец тетивы защищен металлической накладкой.

Шарнир представляет собой металлическую втулку, плотно вставленную на конце ступени. Через втулку и тетиву пропущена ось шарнира, концы которой расклепаны с образованием полукруглой головки. Во избежание смятия древесины тетив под расклепанные головки подложены шайбы.

1 и 2 – тетивы; 3 – ступени; 4 – шарнир;5 – наделка; 6 – стяжка; 7 – наконечник;8 – металлическая пластина

Все права принадлежать их авторам. Данный сайт не претендует на авторства, а предоставляет бесплатное использование.

Ручные конструкции

Наиболее популярными среди лестничных конструкций считаются именно ручные механизмы. Свою популярность они заслужили благодаря мобильности и легкости в применении. Стоит отметить, что они бывают выдвижные (трехколенка), складные (лестница-палка) и подвесные (штурмовка). Складные конструкции самые простые и удобные при транспортировке. Они представляют собой обычную лестницу, высота которой не превышает 3 метров. Они служат для того, чтобы осуществлять подъем оборудования и людей для тушения пожара и спасения пострадавших. Более сложной конструкцией выступает выдвижной механизм, более известный, как трехколенка. Высота может достигать 10,7 метра, что в значительной степени расширяет возможности спасателей в случае ЧС.

Характеристика выдвижной конструкции

Пожарная лестница трехколенка (выдвижная 3 х коленная) – это механизм, который создан для поднятия работников пожарной службы на высокие здания и проведения операций внутри строений. Помимо этого, данные устройства часто используют в период учений. Эта лестничная коснтрукция состоит из трех колен, а также механизма останова и выдвигания. Основные характеристики пожарной трехколенки:

в сложенном состоянии длина составляет 4,38 метра;
в развернутом виде: длина 10,7 метра, ширина 0,48 метра;
ширина между ступеньками составляет не больше 0,35 метра;
вес пожарной конструкции не больше 48 кг;
в период выдвигания усилие на канате составляет не больше 50 кг.

Перемещение, установку лестницы, а также другие манипуляции с ней должны производить, как минимум два человека . В процессе выдвигания одному человеку необходимо придерживать ее от опрокидывания. Установка трехколенной пожарной лестницы

Лестницы-палки: основная характеристика

Лестница-палка относится к складным конструкциям. Состоит данный механизм из двух несущих элементов, объединенных ступеньками для опоры. Чаще всего применяется военными для ликвидации возгораний. Нередко их используют при спасательных операциях и для транспортировки оснастки, самих военных в нужную точку сооружения. Главные параметры конструкции (ДСТУ 3906-99):

ттх устройства – 3415*60*50 мм;
габариты разложенного устройства – 3120*316*50 мм;
расстояние между ступеньками – 0,35 метра;
вес изделия – 9 кг;
ширина в разложенном виде – 0,3 метра;
концы ступенек имеют втулки и металлическую оковку. Через них проходят оси для поворота ступеней.

Кроме своего прямого предназначения, лестница-палка часто применяется для того, чтобы выбивать дверные доски и деревянные перегородки. Только делать это можно лишь в том случае, если сама конструкция находится в неразобранном состоянии.

Помимо всего прочего, механизм палки имеет шарнирное соединение ступенек с тетивами. Это дает возможность складывать лестницу, перемещая одну тетиву касательно другой. В сложенном состоянии лестница напоминает обыкновенную палку, откуда и название.

Главные характеристики конструкции-штурмовки

Самым мобильным механизмом является подвесная лестница или лестница-штурмовка. Такой механизм снабжен специальным крюком, который дает возможность зацепиться за подоконник следующего этажа. То есть предназначение механизма в том, чтобы подниматься на следующие уровни строения посредством поэтапного перехода снаружи по стене с одного этажа на другой, от одного окошка к другому . “Слепой” подъем по штурмовой лестнице на 22 этаж

Основные параметры механизма (ДСТУ 3906-99): конструкция складывается из двух несущих элементов, которые объединены ступеньками, а также стального крюка со специальными зубьями;

количество ступенек – 13 шт.;
ступеньки укреплены в отверстиях тетив специальным методом, который называется развальцовка;
крюк закреплен на трех верхних ступенях;
внизу крюка есть специальные зубья. Они предотвращают скольжение крюка по поверхности опоры;
ширина пролета между ступеньками составляет 0,35 метра;
габариты в разложенной форме – 4100*655*300 мм;
вес устройства – всего 9,5 кг.

Также необходимо отметить, что для облегчения массы крюка, он снабжен несколькими отверстиями, а вот для придания жесткости имеются специальные ребра, которые расположены перпендикулярно крюку.

6.9 Испытание ступеньки лестницы на срез по 4.2.9, 4.3.5, 4.4.5

Испытаниюподвергаютодинобразецвыдвижнойлестницы, одинобразецштурмовойлестницы иодинобразецлестницы-палки. Испытываемаяступеньканедолжнабытьусиленной.

6.9.1 Аппаратура

Контрольныйгруз, секундомер, штангенциркуль, подкладка (скоба) ишаблонпо .

6.9.2 Подготовкакиспытанию

Подготовкукиспытаниюпроводятвсоответствиис .

6.9.3 Проведениеиспытания

6.9.3.1
Наступенькусверхунакладываютшаблонипроизводятизмерениеихсуммарнойтолщины.

6.9.3.2
Нагружениепроизводятчерезподкладку (скобу), установленнуюнаступенькевплотную
соднойизтетив (резиновойповерхностьюкступеньке) путемустановкиилиподвескиконтрольного
грузавсоответствиисрисунком 6.

Времявоздействиянагрузкидолжносоставлять (120 ± 1) с.

Рисунок 6 —Схемаустановкиилиподвескиконтрольногогруза

6.9.3.3
Послеснятиянагрузкинаиспытываемуюступенькусверхунакладываютшаблониизмеряютихсуммарнуютолщинувместеприложениянагрузки.
