Толщина ленточного фундамента
Конструкционно для железобетонных балок минимальная ширина допускается 15 см, а для ленточных фундаментов (которые представляют из себя свободнолежащие балки на упругом основании) рекомендуется ширина не менее 25 см для легких садовых построек, и ширина не менее 30 см для дачных домов. Ширина ленточного мелкозаглубленного фундамента не может быть меньше ширины опираемой на нее стены.
Однако, кроме конструкционных ограничений есть еще и требования задаваемые несущими способностями подлежащих под фундаментами грунтов. Удельная нагрузка от здания на единицу площади не должна превышать 70% от несущей способности грунта. Регулировать величину нагрузки можно с помощью площади опоры фундамента на грунт. Чем больше площадь опоры — тем меньше удельная нагрузка, передаваемая на грунт.
Методика ориентировочного расчета минимальной достаточной ширины мелкозаглубленного ленточного фундамента. Данная методика определения минимальной достаточной ширины мелкозаглубленного ленточного фундамента основана на представлении о том, что величина удельной нагрузки на единицу площади подлежащего под фундаментом грунта должна быть меньше несущей способности (расчетного сопротивления основания) подлежащего под фундаментом грунта. Разница между нагрузкой от дома и несущей способностью грунта должна быть как минимум на 30 процентов больше в пользу несущей способности грунтов (коэффициент запаса прочности для бетонных конструкций, отливаемых на стройплощадке с удельном всеом менее 1600 кг/м3). Чтобы не утомлять наиболее нетерпеливых читателей, спешащих наконец без лишних сантиментов узнать минимальную достаточную ширину мелкозаглубленного ленточного фундамента, мы публикуем таблицу основанную на данных Британских государственных строительных норм Building Regulations Approved Document A: 2010, 2E3. Британское архитектурное ведомство рассчитало за нас все заранее, а мы постарались немного усреднить и адаптировать представленные данные, чтобы сделать представление данных удобнее:
Теперь, наиболее рисковые и менее любопытные читатели могут бежать отливать свой мелкозаглубленный монолитный ленточный фундамент, а остальные могут узнать, как британцы получили эти данные, и сделать свой собственный более точный расчет для своего собственного дома, чтобы не попасть впросак.
Для выяснения минимальной достаточной ширины мелкозаглубленного ленточного фундамента исходя из несущей способности подлежащих грунтов, необходимо решить уравнение:
| Мертвый вес здания + Полезный вес мебели и оборудования + Снеговая нагрузка + Ветровая нагрузка | х 1,3 = | Ширина фундамента х Длина фундамента х Расчетное сопротивление грунта |
Мертвый вес здания — это сумма весов всех строительных элементов конструкции дома. Чтобы расчитать их нужно воспользоваться следующими таблицами:
| Таблица №5 Нагрузка от 1 м2 стены зданий | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Таблица №6 Нагрузка от 1 м2 перекрытий пролетом до 4, 5 м
|
Виды ленточного фундамента по глубине заложения
Согласно СНиП –87 «Земляные сооружения, основания и фундаменты» ленточные несущие основания классифицируются по двум признакам:
- по глубине заложения;
- по способу устройства.
Глубина заложения фундамента зависит от несущей способности почвы и расчётной нагрузки, которая будет оказываться на возводимый фундамент. Несущая способность почвы определяется исходя из её типа, глубины промерзания и наличия грунтовых вод на участке, где планируется постройка здания. О конструкции и способе устройства ленточного фундамента читайте в следующем разделе.

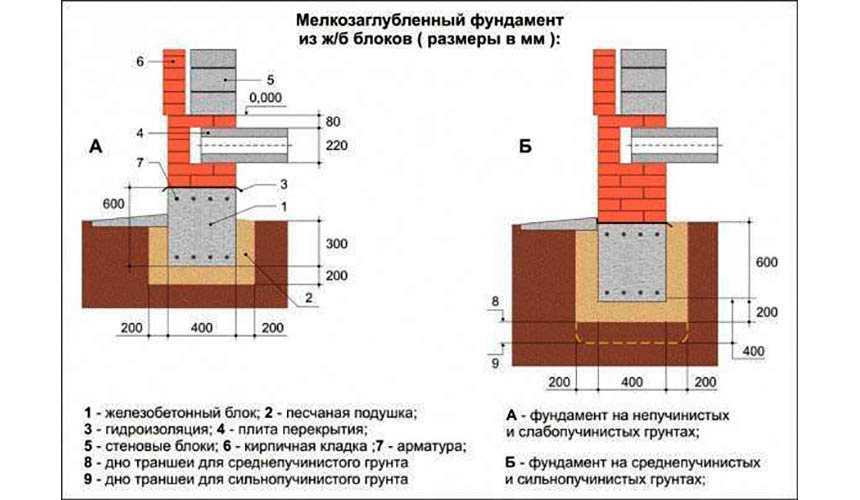

Мелкозаглублённый ленточный фундамент
Мелкозаглублённый ленточный фундамент представляет собой ленту из бетона и армирующего каркаса, находящуюся на небольшой глубине в земле. Минимальный уровень заложения зависит от глубины промерзания грунта, его пучинистости и высоты грунтовых вод.
Мелкозаглублённый ленточный фундамент может быть изготовлен из железобетона, кирпича или пеноблоков
Рекомендуемое минимальное заглубление ленточного фундамента можно узнать в СНиП II–Б.1–62. Для ознакомления предлагаем таблицу, составленную на основе данных из этого документа. В среднем по России глубина заложения варьируется от 0,4 до 0,75 м. Дополнительно можно рассмотреть глубину сезонного промерзания почвы в регионе, где планируется заложения несущего основания.
Таблица: глубина заложения фундамента в зависимости от уровня промерзания грунта
| Глубина промерзания непучинистых типов грунта | Глубина промерзания слабо пучинистого грунта полутвёрдой консистенции | Глубина заложения фундамента |
| до 2 метров | до 1 метра | 0,5 м |
| до 3 метров | до 1,5 метров | 0,75 м |
| более 3 метров | от 1,5 до 2,5 м | 1 м |
| от 2,5 до 3,5 м | 1,5 м |
Глубина заложения мелкозаглублённого ленточного фундамента в центральном регионе России не должна быть меньше 0,5 м
Возведение мелкозаглублённых ленточных фундаментов рекомендовано в следующих случаях:
- в регионах с высокой среднегодовой температурой и малой глубиной промерзания грунта;
- при строительстве частных домов по каркасной технологии, а также построек из газобетона, пенобетона и других материалов с малым весом;
- при утеплении несущего основания с внешней стороны вкупе с обустройством отмостки из щебня, песка и бетона.
Возведение мелкозаглублённого ленточного фундамента на грунте, состоящем из торфа, сапропели, ила и других органических отложений, категорически запрещено. Не рекомендуется возводить этот тип ленточного основания на смешанных и пучинистых типах грунта, перенасыщенных влагой.
Заглублённый ленточный фундамент
Заглублённый фундамент или фундамент глубокого заложения представляет собой несущую железобетонную или сборную ленту, находящуюся ниже, чем уровень промерзания грунта на 20–30 см.
Глубина заложения несущей ленты может достигать 1,5–2 м в зависимости от уровня промерзания почвы
Основная идея глубокого заложения несущей ленты — опора на плотные слои грунта, имеющие более высокую несущую способность. Этот вид фундамента подразумевает ещё большие объёмы земляных работ и затрат бетонной смеси.
Возведение ленточного фундамента глубокого заложения рекомендовано:
- в регионах с низкой температурой в зимний период и промерзанием почвы на большую глубину;
- если планируется строительство двух- или трёхэтажного дома из кирпича, железобетонных блоков и плит;
- при наличии мелкозернистых типов грунта, перенасыщенных влагой.
Глубина промерзания грунтов
Чтобы примерно определить до какого уровня промерзают грунты в вашем регионе, достаточно взглянуть на расположенную ниже карту.
По этой карте можно примерно определить уровень промерзания грунтов в регионе
Но это — усредненные данные, так что для конкретной точки определить значение можно с очень большой погрешностью. Для пытливых умов приведем методику расчета глубины промерзания грунта в любой местности. Вам нужно будет знать только средние температуры за зимние месяцы (те, в которых среднемесячная температура имеет отрицательные значения). Можете посчитать сами, формула и пример расчета выложены ниже.
Формула расчета глубины промерзания
Dfn — глубина промерзания в данном регионе,
Do — коэффициент, учитывающий типы грунта:
- для крупнообломочных грунтов он равен 0,34;
- для песков с хорошей несущей способностью 0,3;
- для сыпучих песков 0,28;
- для глин и суглинков он равен 0,23;
Mt — сумма среднемесячных отрицательных температур за зиму в вашем районе. Находите статистику службы метрологии по вашему региону. Выбираете месяца, в которых среднемесячная температура ниже нуля, складываете их, находите квадратный корень (есть функция на любом калькуляторе). Результат подставляете в формулу.
Например, собираемся строиться на глине. Средние зимние температуры в регионе: -2°C, -12°C, -15°C, -10C, -4°C.
Расчет промерзания грунта будет таким:
- Mt=2+12+15+10+4=43, находим квадратный корень из 43, он равен 6,6;
- Dfn= 0,23*6,6= 1,52 м.
Получили, что расчетная глубина промерзания по заданным параметрам: 1,52 м. Это еще не все, учесть нужно будет ли отопление, и, если будет, какие температуры будут поддерживаться в нем.
Если здание неотапливаемое (баня, дача, стройка будет идти несколько лет), применяют повышающий коэффициент 1,1, который создаст запас прочности. В этом случае глубина заложения фундамента 1,52 м * 1,1 = 1,7 м.
Если здание будет отапливаться, грунт тоже будет получать порцию своего тепла и промерзать будет меньше. Потому при наличии отопления коэффициенты понижающие. Их можно взять из таблицы.
Коэффициенты, учитывающие наличие отопления в здании. Получается, чем теплее в доме, тем на меньшую глубину нужно заглублять фундамент
Итак, если в помещениях будет постоянно поддерживаться температура выше +20°С, полы с утеплением, то глубина заложения фундамента будет 1,52 м * 0,7 = 1,064 м. Это уже меньшие затраты, чем углубляться на 1,52 м.
В таблицах и на картах приведен средний уровень за последние 10 лет. Вообще, наверное, в расчетах стоит использовать данные за самую холодную зиму, которая была за последние 10 лет. Аномально холодные и бесснежные зимы бывают примерно с такой периодичностью. И при расчетах желательно ориентироваться на них. Ведь вас мало успокоит, если отстояв 9 лет, на 10-й ваш фундамент даст трещину из-за слишком холодной зимы.
Отмостка что это?
Леса защищают фундамент от эрозии почвы, вызванной талой водой и осадками, и удаляют ненужную влагу с пола дома. Он также может служить дорожкой вокруг дома.
Ваше устройство просто. Он состоит из двух частей:
- Пол. Для этого укладывается слой песка или несколько слоев гравия и песка.
- Декоративное покрытие. В простейшем случае это слой бетона, но можно использовать камень, укладывать плитку, заливать асфальт, заполнять гравием.
Уклон строительных лесов от дома должен быть не менее 1,5˚. В идеале, разница в высоте между краями должна составлять 8-10 мм.
Оставьте между стеной и строительными лесами зазор шириной 2 см. В него вставляется кровельная мембрана, пенополистирол, песок или другой гидроизоляционный материал.
Ширина лесов должна быть не меньше ширины карниза дома, чтобы падающая с крыши вода попадала не на землю, а на леса. Кроме того, на размеры может влиять и другая точка — изоляция фундамента.
Сбор и анализ нагрузок
Нагрузка на фундамент может быть постоянная и временная. В первый тип входят все элементы каркасного дома. Временные нагрузки бывают кратковременными (вес людей) и длительными (вес оборудования, мебели)
Для расчета во внимание берется также вес снегового покрова. Постоянная нагрузка рассчитывается с учетом веса стен, кровли, перекрытий, веса самого фундамента
Масса конструкций по типу представлена ниже.
- Стены толщиной 150 мм в каркасном доме с утеплителем: 30-50 кг/кв. м.
- Стены из бруса и бревен: 70-100 кг/кв. м.
- Стены из кирпича толщиной 150 мм: 200-270 кг/кв. м.
- Стены из железобетона толщиной 150 мм: 300-350 кг/кв. м.
- Металлическая кровля: 40-60 кг/кв. м.
- Керамическая кровля: 80-120 кг/кв. м.
- Кровля из гибкой черепицы: 50-70 кг/кв. м.
- Собственный вес железобетонного фундамента: 2500 кг/куб.м.
Указанные значения относятся к нормативным. Чтобы получить расчетные показатели их необходимо умножить на специальный коэффициент надежности по нагрузке. Ниже они указаны для каркасного дома.
- Деревянные: 1,1.
- Железобетонные с плотностью выше 1600 кг/куб м: 1,3.
- Засыпки, изоляционные слои, стяжки, выполненные в заводских условиях 1,2.
- Засыпки, изоляционные слои, стяжки, выполненные на строительной площадке 1,3.
Распространённые мифы о глубине фундамента
Многие придерживаются мнения, что чем глубже яма под фундамент, тем лучше. На самом деле это не так. Этой методикой руководствуются недобросовестные застройщики. В результате этого, им удается сэкономить достаточно приличную сумму.
Определить точное расположение нулевого уровня постройки, может только высококвалифицированный специалист. Перед тем как приступить к рабочему процессу, он соотнесет все главные требования качественного основания.
В каждом типе строения рассчитывается глубина промерзания фундамента. Для небольших построек она составляет от 80 см до 1,5 м. В зимний период времени наблюдают за скоростью замерзания почвенного покрова.
Глубина заложения фундамента напрямую зависит от размеров помещения и его предназначения. Например, подготовка нулевого уровня зависит от толщины будущих стен, материала из которого они будут возведены, количества этажей и подвальных помещений.

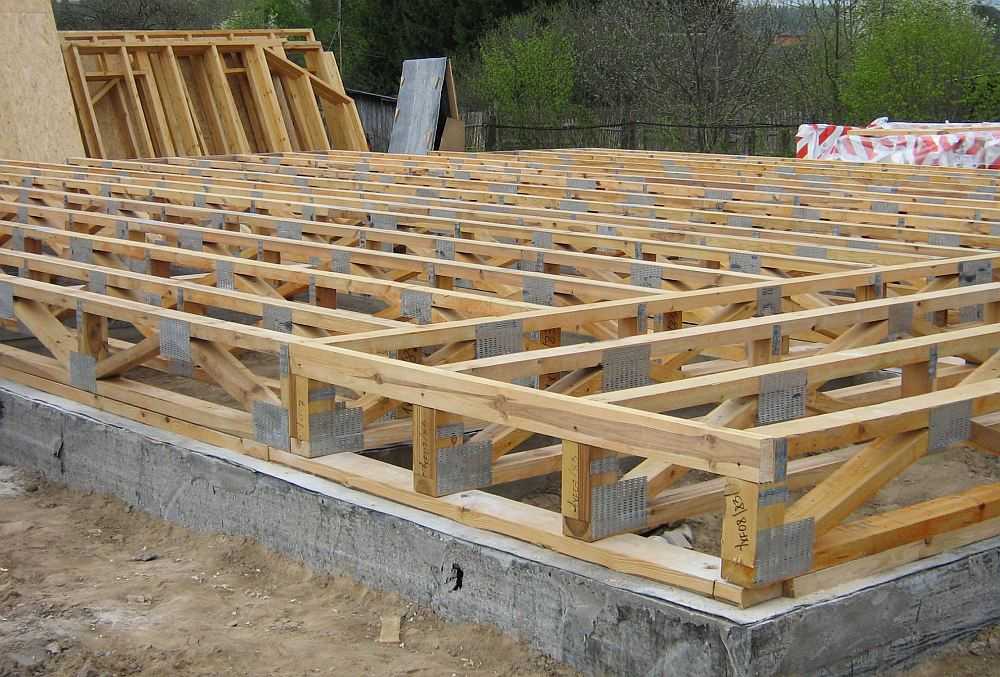

Виды фундаментов для каркасных домов
Перед тем как определить параметры фундамента, оптимальные для каркасного дома, нужно выбрать тип основания в соответствии с видом почвы участка. Рассмотрим плюсы и минусы каждого.

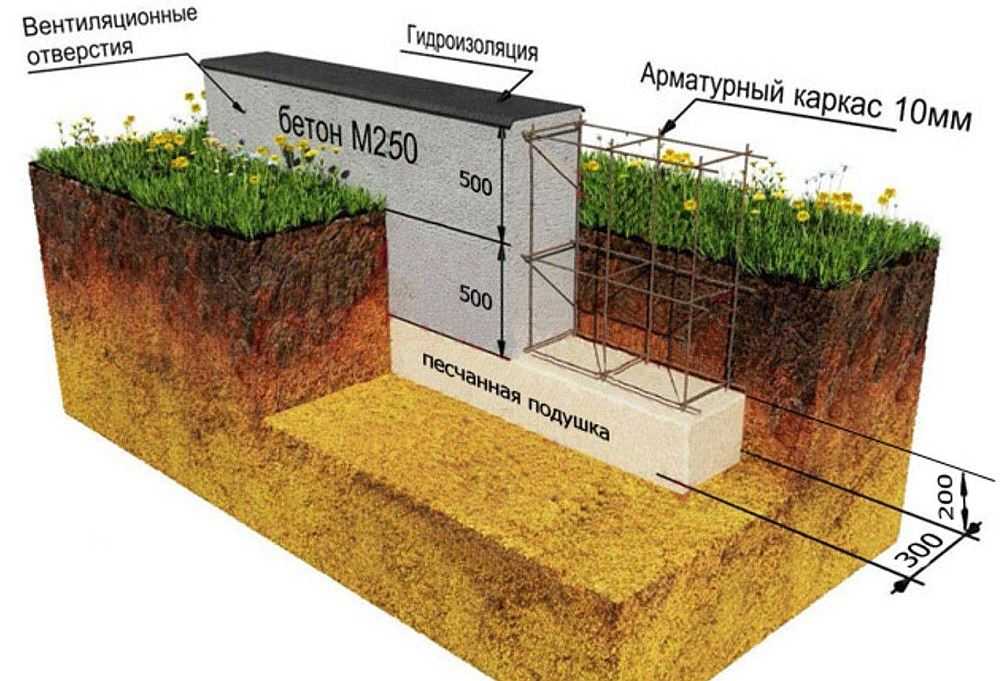

Ленточный фундамент – классика частного домостроения
Ленточный фундамент выдерживает значительные нагрузки, в том числе и на подвижном грунте. Под каркасный дом лучше всего подойдет монолитный или сборный мелкозагрубленный фундамент, имеющий глубину заложения около 0,5 м и возвышающийся над поверхностью земли около 20-30 см.
Недостатком ленточного фундамента считается невозможность перепланировки дома
Поэтому во время проектирования очень важно правильно произвести все расчеты жилого объекта, поскольку потом исправить ничего не получится

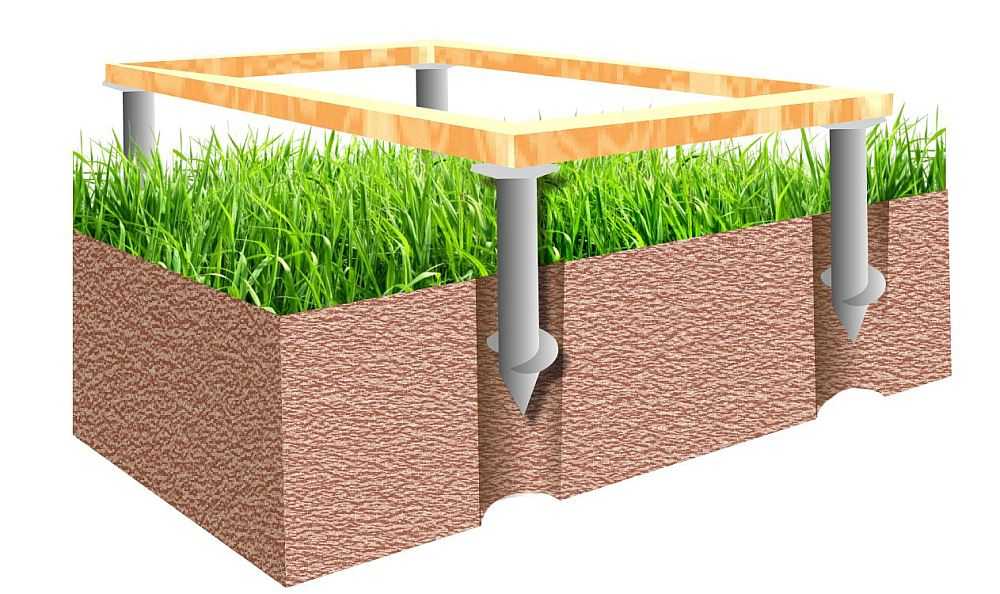

Дом на сваях
Свайно-винтовой фундамент можно применять для любого участка, при этом чаще всего он актуален на сложных почвах. Несмотря на то что сваи располагаются на большую глубину, необходимости в привлечении спецтехники нет, монтаж возможен в любое время года и не требует много времени и финансовых затрат.
Свайная конструкция имеет хорошие показатели несущей способности и при необходимости позволяет проводить ремонтные работы. Сваи устойчивы к воздействию грунтовых вод и промерзанию почвы. Идеальный вариант для небольшого каркасного дома.

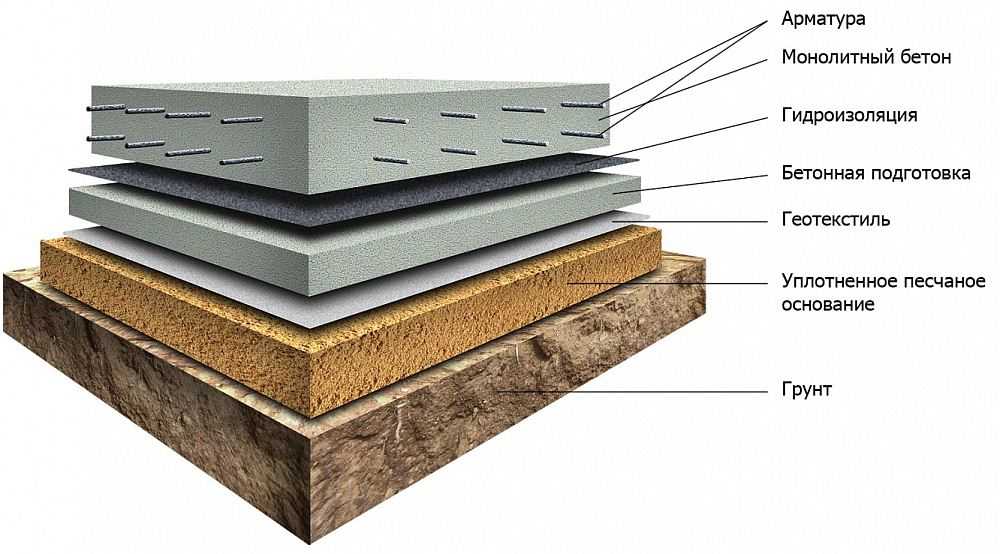

Монолитная плита
Плитный фундамент имеет в основе плоскую железобетонную опору. Возводятся основания такого вида на слабых, пучинистых и неоднородных почвах, где содержатся грунтовые воды.
Фундамент надежный, простой в монтаже, устойчив на скользящей почве. Для каркасного дома его применяют очень редко, поскольку он характеризуется дороговизной и необходимостью установки чернового пола.

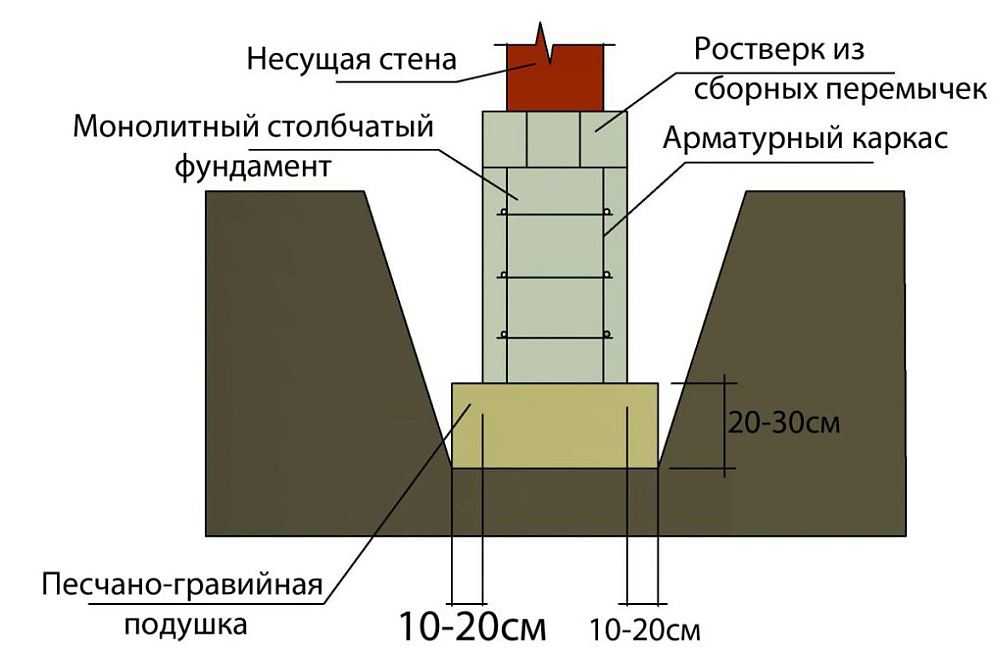

Простой столбчатый фундамент
Столбчатый фундамент состоит из отдельно стоящих столбов из бетона. Верхняя часть конструкции называется оголовком, а нижняя – основанием. Столбики располагаются в местах сосредоточения нагрузки, в частности по периметру каркасного дома и под пересечением стен. Высота их обычно равна высоте пола на первом этаже, то есть около 50-60 см над поверхностью земли.
Что такое глубина заложения фундамента
Перед началом планирования дома, вы должны решить, в каком месту участка хотите поставить дом. Если геологические исследования уже есть, учитывайте их результаты: чтобы меньше было проблем с фундаментом, имел он минимальную стоимость, желательно выбрать самый «сухой» участок: там, где грунтовые воды находятся как можно ниже.
Первым делом вы должны определиться с местом для дома на участке
Далее в выбранном месте проводят геологические исследования почвы. Для этого бурят шурфы на глубину от 10 до 40 метров: зависит от строения пластов и планируемой массы здания. Скважин делают как минимум, пять: в тех, точках, где планируются углы и посередине.
Средняя стоимость такого исследования — порядка 1000 $. Если стройка планируется масштабная, сумма не сильно отразится на бюджете (средняя стоимость дома 80-100 тыс. долларов), а уберечь может от многих проблем. Так что в этом случае заказывайте исследование у профессионалов. Если же поставить хотите небольшую постройку — небольшой дом, дачу, баню, беседку или площадку с мангалом, то вполне можно сделать исследования самостоятельно.
ВИДЫ ФУНДАМЕНТОВ И ИХ ГЛУБИНА
Каждый тип основания закладывается в соответствии с определенными рекомендациями. К примеру, ленточный фундамент должен быть заглублен ниже уровня промерзания почвы.
При обустройстве свайного типа могут быть использовано 2 варианта столбов: висячие и опорные. Элементы опорного вида должны касаться плотного устойчивого грунта, который и будет принимать основную нагрузку от строения. Если же говорить о висячих сваях, то здесь главное давление приходится на боковые вмещающие почвы. Для того, чтобы не ошибиться в длине висячих столбов, необходимо предельно точно определить почвенный состав.
Если климатические и рельефные условия требуют закладки монолитного железобетонного фундамента, то чаще всего его глубина не превышает 40 см.
Технология возведения заглубленного ленточного фундамента своими руками: пошаговая инструкция
Для того чтобы правильно смонтировать заглубленный фундамент ленточного типа необходим правильный расчет материалов, разметка территории и учет геологических особенностей грунта. Сначала готовится проект будущего сооружения, чтобы избежать проблем эксплуатации его в будущем.

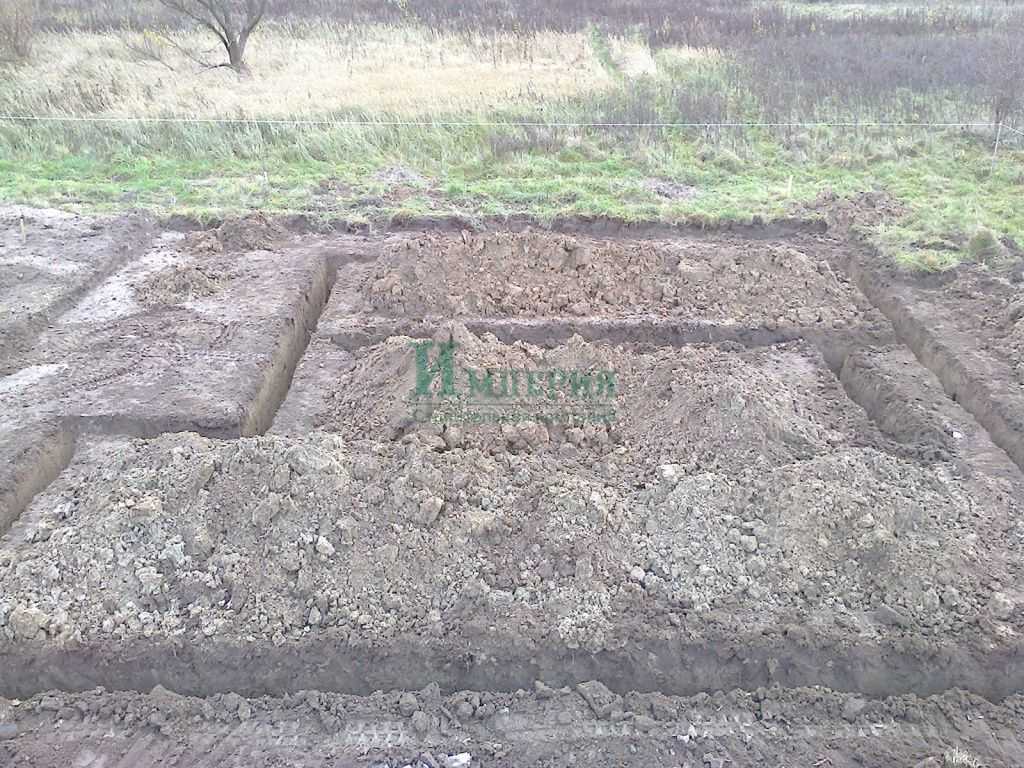

Разметка и земляные работы для заглубленного ленточного фундамента
Разметка участка осуществляется согласно намеченному ранее плану. Для этого используются колья и шнур. Что касается земляных работ, то они имеют такие особенности проведения:
- если здание будет иметь небольшую площадь, то справиться с ними можно самостоятельно;
- так как в траншее будет устанавливаться опалубка, ее ширину увеличивают на 10 см с обеих сторон от разметки.
На дне ямы нужно уложить полиэтиленовую пленку, которая служит гидроизолирующим слоем.
Песчаная, гравийная подложка
Подушка из песка и гравия позволяет качественно выровнять основание для последующей заливки ленточного фундамента и отвести влагу от него. Толщина слоя каждого материала составляет 20 см. Сначала на дно укладывается песок, увлажняется и хорошо трамбуется, далее, укладывается гравий, а потом еще один слой песка (5 см). Если он будет хорошо утрамбован, то на нем не будут оставаться никакие следы.
Опалубка заглубленного ленточного фундамента
Опалубку для заливки ленточного заглубленного основания изготавливают их деревянных обрезных досок. Ее собирают рядом с траншеей, а потом опускают в нее. Конструкция должна быть выронена по вертикали и горизонтали. Для сохранения формы ее внутреннюю часть укрепляют распорками-поперечинами, а снаружи — опорными брусками.
Опалубка должна выдерживать нагрузку бетонного раствора. После застывания бетона ее можно разобрать. Чтобы сделать это быстро, перед укладкой раствора стенки конструкции смазывают машинным маслом или устилают клеенкой. Можно применить несъемный вариант. Инструкция по монтажу такая:
- На углах траншеи с наружной стороны вбивают колья. Направляющие элементы должны возвышаться над уровнем грунта на полметра.
- Соединение кольев шнуром. Он задает направление стенок опалубки.
- Сборка конструкции. Доски нарезают на равные фрагменты и соединяют их гвоздями. Шляпки крепежей должны находиться на внутренней стороне изделия, чтобы не мешать во время его разборки.
Нельзя, чтобы вертикальные и горизонтальные части опалубки смещались по уровню или по отношению друг к другу.
Армирование
Для армирования заглубленного ленточного фундамента используют гладкие и рифленые стальные стержни. Первый вариант устанавливается вертикально, а второй укладывается горизонтально. Каркас делает основание прочным и устойчивым к внешним влияниям. Для соединения элементов между собой применяют вязальную проволоку. Если толщина прутьев большая, то для их фиксации требуется сварка.
На форму конструкции влияет степень нагрузки на сооружение. Стандартом считается применение 2 вертикальных и 2 горизонтальных каркасов. Металл на грунт укладывают так, чтобы он не касался грунта. Расстояние между ним и землей не менее 5 см. Это позволит предупредить коррозионные процессы.
Заливка заглубленного ленточного фундамента
Укладку бетонного раствора осуществляют непрерывно. Если после первой заливки до последующей прошло больше 24 часов, то придется ждать полного высыхания предыдущего фрагмента, а на этой уйдет 28 дней.
Для равномерного распределения смеси ее укладывают с нескольких точек. В первые 10 суток после завершения работ ленточный фундамент периодически поливают водой, чтобы влага не уходила из бетона слишком быстро. В противном случае основание растрескается. Опалубку разрешается снять через 10 дней.
Гидроизоляция и утепление заглубленного ленточного фундамента
Гидроизоляция заглубленного фундамента бывает вертикальная или горизонтальная. Для ее проведения применяются такие материалы: рулонный рубероид, жидкая пропитка. Оба варианта лучше комбинировать. Пропитка не дает бетону впитывать влагу.
В качестве утеплителя применяют экструдированный пенополистирол, который крепится с внешней стороны заглубленного фундамента.
Обратная засыпка заглубленного ленточного фундамента
Так как после устранения опалубки остаются пазухи, их засыпают. Для этого подойдет грунт или песок. Если в составе засыпки присутствует глина, ее не используют. После этого с внешней стороны фундамента обустраивается отмостка: она не даст дождевой воде проникать под основание.

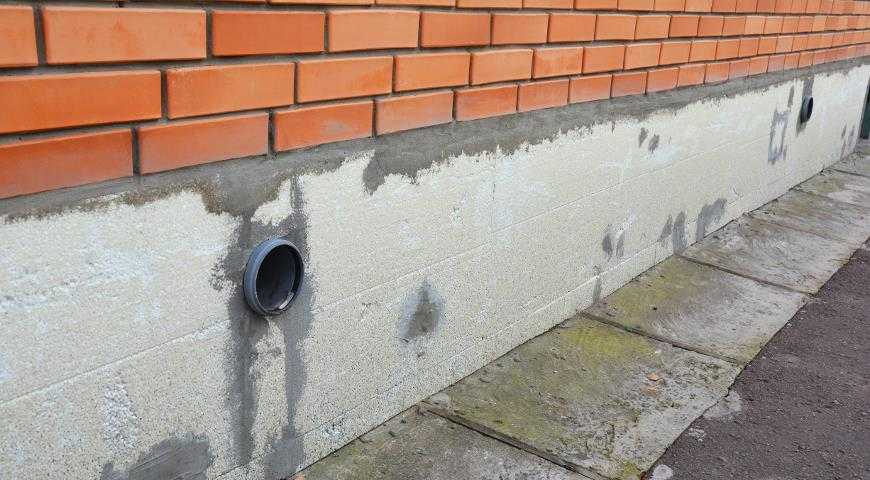

Вентиляция фундамента
Пространство под полом первого этажа обязательно должно вентилироваться, в противном случае скапливающаяся там влага начнет постепенно разрушать бетонные и деревянные конструкции. По действующим строительным нормам ленточный фундамент обязательно должен иметь отверстия для сквозного проветривания, называемые в народе «продухами» или «продушинами». Очень часто можно увидеть неправильно выполненные продухи: их мало, и они сделаны из тонких труб, поэтому не обеспечивают достаточной циркуляции воздуха. Помните: общая площадь продухов должна составлять не менее 1/400 от площади подполья, а площадь каждого из них не может быть меньше 0,05 м2. Их располагают на расстоянии не более 90 см от углов, при этом продухи, находящиеся на разных сторонах фундамента, должны быть расположены друг напротив друга. В радоноопасных районах общая площадь продухов должна быть не менее 1/100 от площади подполья.
Глубина заложения фундамента – рекомендации для различных видов оснований
Каждый вид фундамента имеет свои конструктивные особенности. Фундаментные основы предназначены для строительства зданий на определенных видах грунтов с разной степенью пучинистости. Вместе с тем для различных видов фундаментных оснований имеются проверенные на практике общие рекомендации. Они помогут правильно выполнить расчет глубины заложения фундамента для одноэтажного строения, двухэтажного дома, подсобной постройки, гаражного помещения или бани.
Минимальная глубина заложения фундамента
Профессиональные строители рекомендуют обратить внимание на следующие моменты:
- минимальное расстояние от нулевой отметки до фундаментной подошвы должно составлять 50 см. При осуществлении строительства на скальных породах допускается уменьшенная глубина заложения;
- одинаковый уровень расположения фундаментных подошв рядом находящихся строений. Это обеспечивает устойчивость зданий и предотвращает непредвиденные деформации;
- высотный перепад между подошвой основания и несущим слоем почвы должен составлять не меньше 10–20 см. Это позволит передать нагрузку от массы строения на твердую грунтовую основу;
- желательно производить закладку фундамента выше зоны прохождения водоносных слоев. В таком случае отпадет необходимость в сооружении дренажной системы;
- при выполнении строительных мероприятий на площадках со слоистыми грунтами, основание должно опираться на почвенные слои с одинаковой степенью сжатия. Это предотвратит неравномерную осадку частей здания;
- глубина заложения фундамента должна превышать уровень замерзания почвы на 15–20%. Это позволит избежать отрицательного влияния на фундаментную основу морозного пучения и предотвратит усадку строения.
Остановимся детально на особенностях каждого вида фундамента.
Определение размеров подошвы фундамента
Основные размеры фундаментов малого заложения в большинстве случаев определяются исходя из расчёта оснований по деформациям
При этом принимают во внимание конструктивные соображения, характер действующих нагрузок, условие работы грунтового основания, а также их прочностные и деформативные характеристики
В соответствии с нормами проектирования конструкций все нагрузки считаются приложенными в центре тяжести подошвы фундамента. Основным методом расчёта является расчёт по деформациям, т.е. по второй группе предельных состояний. При расчёте деформаций основания с использованием расчётных схем, среднее давление под подошвой фундамента не должно превышать расчётного сопротивления грунта основания.
1 – стена; 2 – фундаментний блок;
3 – основа; 4 – фундаментная подушка;
5 – гидроизоляция; 6 – отмостка;
7 – несущий слой; 8 – подстилающий слой.
Критерии выбора размеров подошвы фундамента базируются на условиях расчета основ о граничным состояниям. Расчет проводят в линейно –деформированной основе, которая используется при выполнении условий:
– для центрально сжатых(т.е. для наших фундаментов) Р ≤ R.
Где Р – среднее давление под подошвой фундамента внешнего напряжения;
R – расчетное сопротивление грунта основания.
Среднее давление под подошвой фундамента находят по формуле:
Где N- результирующая вертикальная сила на обрезе фундамента, кПа;
А- площадь подошвы фундамента,м2;
Расчётное сопротивление грунта:
γc1 и γc2 – коэффициенты условий работы, учитывающие особенности работы различных грунтов в основании фундаментов;
=1,25 – (т.к. );
=1,2 (т.к. L/Н<1,5)
k – 1.1 (т.к. физико-механические характеристики грунта приняты по СНиП );
=1 (если ширина подошвы менее 20м);
Мγ, Мq, Мс – безразмерные коэффициенты по СНиП в зависимости от .
При =Мγ=0,69
Мq=3,65
Мс=6,24
=25 кПа – удельное сцепление грунта, кПа;
=0,57 ;
d1 =2,0м (глубина заложения фундамента);
γ/ – удельный вес грунта расположенного выше подошвы фундамента.
γ – удельный вес грунта расположенного под подошвой фундамента.
кН/
Примем R= 371,59
Определим Р:
– под самонесущую стену:
( при )
< R=371,59
– под наружную несущую стену:
( при )
< R=371,59
– под внутреннюю стену:
( при )
< R=371,59
Пример расчета
Вычисления включают в себя следующие шаги:
- подбор геометрических параметров;
- расчет бетона на фундамент;
- и расчет армирования ленточного фундамента.
Пример расчета геометрии
Для расчета фундамента возьмем двухэтажный кирпичный дом с наружной стеной 510 мм, суммарная высота наружной стены —4,5 м. Внутренних стен нет. Он расположен в г.Москва, грунт на участке — среднезернистый песок (R = 5 кг/см2). Перекрытия (2 шт., над подвалом и над первым этажом) из плит ПК, перегородки гипсокартонные высотой 2,7 м и общей протяженностью 20 м. Высота этажа — 3 м, размеры в плане — 6х6 м. Вода на участке залегает низко, поэтому принято решение строить заглубленный фундамент высотой 2 м. Крыша четырехскатная с покрытием из металла. Наклон ската — 30°.
Пример расчета начинается со сбора нагрузок в форме таблицы.
| Тип нагружения | Вычисления |
| Фундамент монолитный (предварительно шириной 0,6 м по периметру здания, равному 36 м) | 36м*0,6м*2м*2500кг/м3*1,3 = 140400 кг |
| Стена из кирпича | 6м*4,5м*4шт.*920 кг/м2*1,3 = 129168 кг |
| Гипсокартонные перегородки | 20м*2,7м*30кг/м2*1,1 = 1782 кг |
| Перекрытия | 2шт*6м*6м*625 кг/м2*1,2 = 54000 кг |
| Крыша | 6м*6м*60кг/м2*1,05 = 2268 кг 2268 кг/cos30° = 2607 кг |
| Полезное | 2 перекрытия*36м2*150кг/м2*1,2 = 12960 кг |
| Снеговое | 36м2*180кг/м2*1,4 = 9072 кг |
| Сумма | 349 989 кг |
В = Р/(L*R) = 349989кг/ (36000см*5кг/см2) = 1,94м. Конструкция рассчитана.
Рассчитанный размер ширины округляем до 2 м. Для ширины по всей высоте это много, достаточно будет 50 см под стены 51 см. Свес 1 см допускается (максимальный составляет 4 см в одну сторону). Ширина подошвы больше той, которая использована в расчете, но по всей высоте размер меньше первоначального. По этой причине нет необходимости переделывать вычисления с новой массой подземной конструкции.
Подсчет бетона
Перед покупкой смеси должна быть вычислена ее необходимая кубатура. Для этого потребуется просто найти объем ленты. К количеству бетона для ленточного фундамента рекомендуется прибавить запас в 5—7%.
Сборно-монолитное основание серии 60
Мелкозаглубленный фундамент своими руками вполне реально обустроить, для этого можно использовать сборно-монолитную конструкцию, которая обладает размерами 200 х 1000, 200 х 400, 400 х 1000 мм. Данная разновидность основания отличается более глубоким заложением, которое варьируется в пределах 80 см. Песчаная подушка обладает такой же толщиной, как и вышеописанные.
В траншею укладывается лента, цокольная часть которой выступает над поверхностью земли, последнюю необходимо формировать из блоков с размерами 20 x 20 x 40 см. Заглубленная часть характеризуется более внушительной массивностью и жесткостью.
Для улучшения противодействия выталкивающей силе, которая существует при сезонном пучении, стенки можно закрыть гидроизолом. Это уменьшит воздействие на фундамент. Такую ленту можно обустраивать, дополняя ее ливневой канализацией, отмосткой, системой утепления, а также дренажом, при этом снижается промерзание почвы под фундаментом. Этот мелкозаглубленный фундамент, глубина заложения которого должна быть учтена перед началом строительства, отлично подходит для одноэтажных домов и построек с мансардой. Его достаточно часто используют для построек, возведенных по каркасно-щитовой технологии, которые находятся на участках с уклоном, превышающим 5 градусов. В качестве отличительных особенностей данной разновидности основания выступают конструктивность и надежность.
Правильная глубина фундамента – залог прочности для одноэтажного дома
Основание дома – один из самых важных элементов его конструкции. От него зависит будущая надежность и удобство всей постройки. Как решение большинства строительных вопросов, глубина фундамента для одноэтажного дома должна основываться на строгом соответствии с проектной документацией, характеристиками используемых материалов, экономической целесообразностью и бюджетом застройщика.
Основание дома – один из самых важных элементов его конструкции. От него зависит будущая надежность и удобство всей постройки. Как решение большинства строительных вопросов, глубина фундамента для одноэтажного дома должна основываться на строгом соответствии с проектной документацией, характеристиками используемых материалов, экономической целесообразностью и бюджетом застройщика. Также большое значение имеет качество грунта, климатические условия и другие важные факторы.
