Монтаж лестниц из дерева: подробная инструкция

Крепление ступеней деревянной лестницы

Крепление лестничных ступеней зависит от системы конструкции и используемых материалов, несущих элементов и планируемой внешней отделки. Самым распространенным в системе и недорогим считается лестничный пролет с 3-5 ступенями и углом наклона 30-45°. Существуют 2 варианта крепления: на тетиве и на косоуре. Есть стандартные способы монтажа ступеней к металлическому косоуру. Если сходни должны выдерживать большие нагрузки, то стоит предпочесть второй вариант монтажа деревянной лестницы.

Можно сделать крепление деревянных ступеней к бетонной лестнице.

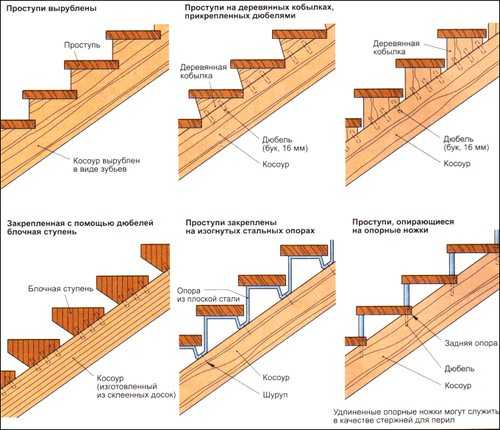

Крепление ступеней деревянной лестницы к косоуру

Косоур — это элемент для установки ступеней сверху. Эта часть принимает нагрузку на себя, в результате чего устройство ступеней предполагает надежную фиксацию, защиту от пульсации и смещения. Самый простой способ — крепление косоура к полу и стене. Закрепить ступени можно с помощью сверла. Необходимы будут декоративные головки, которые прикручиваются. Есть еще возможность крепления косоура к перекрытию и установки колпачков из полимерных материалов.

Крепление ступеней деревянной лестницы к тетиве

1 тетива обеспечивает установку устройства для подъема-спуска на боковой стороне стены. Можно также расположить ступени между 2 тетивами. Вариант изготовления тетивы для лестницы и его крепления можно отнести к наиболее доступным и часто используемым способам.

Монтаж ступеней к тетивам:

Опорный блок под ступенькой закрепляется на тетиве.
Железная скоба под ступенькой привинчивается к тетиве.
Накладка с внутренней стороны тетивы по принципу намотанной оплетки.
Выбор канавок для ступеней в тетиве.

Такой вариант крепления может использоваться при строительстве деревянных лестниц. Важна при этом ширина тетивы для надежности конструкции.

Крепление ступеней к стене

В некоторых случаях удобнее установить лестницу одной стороной на косоуре или тетиве и прикрепить вторую к стене. Это хороший способ крепления, который стал популярным. В этом случае ступени с одной стороны стягиваются вместе с опорами железных шпилек, втулок (болтов) и перил с опорами стоек в одном блоке, а вторая сторона крепится на стену.

Модульные лестницы

Крепление модульных вариантов — трудоемкий процесс. Он может ускориться за счет четких действий, а также наличия всех важных материалов под рукой.

Собрать модуль можно таким образом:

Необходимо начать с подготовки чертежей лестницы.
Определить нужное количество шагов. Для этого расстояние между этажами замеряется по высоте ступеней.
Выяснить наличие всех важных компонентов. Для сборки понадобятся промежуточные и угловые части, набор верхних и нижних креплений, стойка, болты, опоры, ступени, поручни.

Требуется собрать промежуточные компоненты в строгой последовательности, объединяя их в одну линию и закрепляя с помощью крепежных болтов.

Особенности монтажа

Как уже говорилось выше, лестница-консоль – это очень сложная конструкция, и от соблюдения всех требований во время ее строительства зависит здоровье проживающих в доме людей и комфорт использования конструкции. В первую очередь давайте рассмотрим возможные ошибки, которые можно допустить при ее монтаже:

Неправильный выбор креплений. Например, нельзя использовать анкера, если здание построено из щелевых кирпичей либо легких блоков.
Кронштейны ненадежные

Важно подобрать анкера правильного диаметра и использовать для строительства только качественную и проверенную продукцию. К примеру, проступи быстро начнут расшатываться, если использовать пластиковые дюбеля.
Большую роль играет толщина металла, используемого для возведения консоли

Стальные элементы должны быть не менее 3 мм в диаметре, иначе, из-за постоянной нагрузки, они начнут скручиваться.
Использовать тяжелые материалы для перил. Они оказывают дополнительную нагрузку на конструкцию.

Типовой шаблон

Для точной и быстрой разметки отверстий Вы можете изготовить шаблон. Нарисуйте его сами, как показано на эскизе, либо распечатайте из программы AutoCAD в масштабе 1:1 (обязательно проверьте соответствие размеров после распечатки, поскольку принтер может искажать изображение при печати). После этого вырежьте его, сложите по линии сгиба, приложите к детали и разметьте отверстия.

Ссылка на скачивание zip-архива с шаблоном в формате .dwg (23 Кб)

Эта стяжка имеет небольшой размер (габаритная длина составляет всего 42 мм, при этом длина зарезной шурупной части 12 мм) и, если Вам нужен соединитель подлиннее или требуется закрепить ступени из мягких пород дерева, то смотрите подробное описание шарнирной винтовой стяжки с футоркой Zipbolt 11.720.

Стальная тетива

Этот способ монтажа консольной лестницы, пожалуй, самый сложный. Для него используют кронштейны, которые приваривают или привинчивают к стальной тетиве. Такая опора единственная. Её необходимо закрепить на перекрытиях, используя мощные опорные площадки и анкеры. Чтобы предотвратить скручивание тетивы под нагрузками, необходимо создать сложную конструкцию. Она будет иметь сварные фермы с рёбрами жёсткости, которые располагают поперечно, диагонально и продольно. Такая конструкция немного напоминает стрелы башенного крана. С консолью тоже придётся потрудиться. Её необходимо продумать, чтобы избежать зыбкости ступеней при условии, что она не заделана в стену.

Устройство ограждений и балясин

Правильная лестница всегда состоит из нескольких элементов, причем некоторые необходимы в большом количестве – их число часто зависит от длины лестничного пролета. Основные детали этой конструкции следующие:

перила или поручни, за которые можно держаться при подъеме;
ступени, по которым, собственно и поднимается человек на этаж выше;
балясины, представляющие собой специальные столбцы, которые поддерживают перила и создают своего рода ограждение на лестнице;
также могут иметься и опорные столбы, на которые опирается вся конструкция.

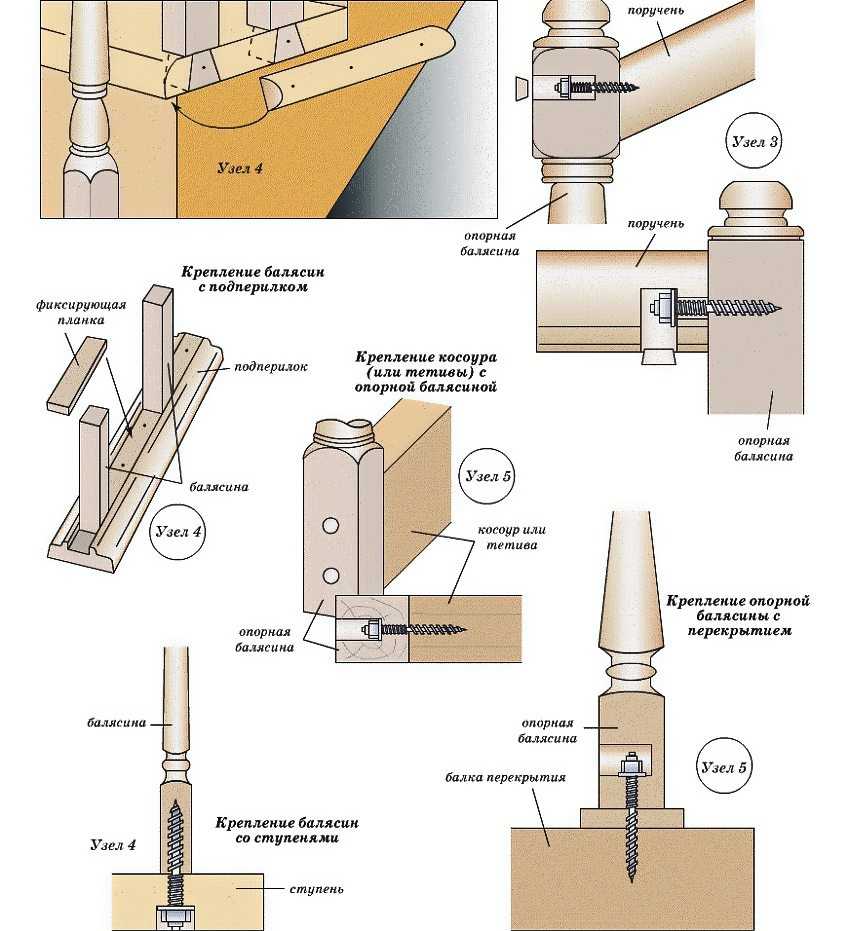

Основные элементы деревянных лестниц в сборе

Балясины, как уже сказано выше, это столбцы, которые устанавливаются на ступенях под перилами. Они выполняют роль подпорок для самих перил, а также выступают в качестве ограждений. Их должна иметь любая лестница, которая насчитывает 5 и более ступеней.

Каждая стойка имеет опору, центральную часть и основание. Центр обычно и выполняется в красивой форме, чтобы придать конструкции интересный вид и сделать лестницу частью интерьера. А опора и основание-торец нужны для того, чтобы иметь возможность прикрепить столбик к полу и поручню.

Художественно-декоративные балясины из дерева ручной работы

Какие бывают балясины

Эти элементы могут изготавливаться практически из чего угодно. Обычно они выполняются из дерева, стекла, бетона, камня или металлических сплавов. Для изготовления изделий из дерева используются такие породы, как береза, сосна, бук, дуб. Металлические элементы могут быть выполнены из бронзы, стали, различных сплавов.

Вопреки расхожему мнению, что кованые лестницы гармонично вписываются только в классические интерьеры, а также в интерьеры в стиле «готика» и барокко», они станут выгодным дополнением и других стилистических решений

Условно все балясины, выполненные из древесины, можно разделить на 3 группы.

Таблица. Виды деревянных балясин.

Группа	Краткая характеристика
Точеные	Изготавливаются при помощи токарных станков и обычно по форме напоминают тела вращения.
Резные	Могут быть изготовлены вручную или с применением программируемого многоосевого станка.
Фрезерованные	Такие элементы украшены массой резных элементов, имеют винтовую, продольную, косообразную нарезки.

Установка бетонных балясин

А вот балясины из бетона обычно имеют форму вазонов или напоминают по внешнему виду небольшие колонны. В целом, эти элементы из любого материала могут быть плоскими, точечными (круглыми) либо скульптурными.

Рядовые и опорные балясины для деревянных лестниц

То, как будут крепиться эти элементы лестничной конструкции, будет напрямую зависеть от материала, из которого они изготовлены. Но какими бы красивыми не были балясины, самое главное, чтобы они были надежно закреплены на основании пола, ступенях и перилах.

Виды каркаса

Лестница в доме подразумевает в частной постройке только два распространенных вида: она может быть размещена на металлическом каркасе или на деревянном. Предпочтение отдается, преимущественно, постройкам на каркасе из металла, и не только из-за особой прочности, но и потому, что промышленное производство выпускает конструкции на сборном металлокаркасе. А их достаточно легко и просто собрать своими руками.

Если в доме планируется лестница, можно подобрать каркасные модели в любом требуемом варианте и без проблем осуществить монтаж. А если дом задуман в оригинальном стиле и требуемых параметров нет, каркас из металла всегда можно заказать на частном предприятии.

Существует несколько видов металлических каркасов для лестницы. Перечислим основные из них:

На косоурах. Этот вариант предполагает наличие одной или двух несущих опор, на которых крепятся ступени. В первом случае косоур располагается посередине лестничного марша, во втором — два косоура по обоим концам ступеней.

На тетивах. Это не менее распространенный вариант каркаса, где две несущие опоры располагаются по бокам лестничного марша и представляют собой швеллеры или прочные пластины из листового металла. Такая конструкция отличается надежностью, но сложна в монтаже.

Статья по теме: Как сделать лестницу с забежными ступенями: подробный инструктаж по самостоятельной сборке

На больцах. Здесь вовсе отсутствуют какие-либо опорные элементы, вместо них используются специальные болты, на которых фиксируются ступени. Внешне такая лестница выглядит легкой, будто парит в воздухе.

Винтовой тип. Каркас представляет собой опорную стойку, к которой по кругу крепятся ступени. С внешнего края ступени могут фиксироваться также на косоуре или тетиве.

Также каркасные лестницы могут быть открытого и закрытого типа. Их расчет проводится примерно одинаково, когда дело касается одного марша. Однако в первом случае лестница имеет более компактные размеры, это связано с тем, что нет надобности полностью закрывать металлический каркас.

Изготовление закрытых конструкций предусматривает более сложное сооружение, с тщательно отделанными ступенями, дизайном, определенным особенностями интерьера, и тщательно продуманными элементами, призванными скрыть каркас и крепление.

Способы крепления косоура к перекрытию

Процесс монтажа лестницы обязательно подразумевает устройство косоура к перекрытию. Те из них, которые не оснащены пропилами в местах крепления на балки площадки, считаются наиболее прочными. Они содержат минимум тонких, а значит ослабленных, участков. Кроме того, у них не возникают сколы пиломатериалов на тех участках, которые опираются на балку перекрытия.

Лестницы на косоурах очень респектабельны и выглядят довольно солидно, в зависимости от того, какой формы балка, пролеты выглядят по-разному.

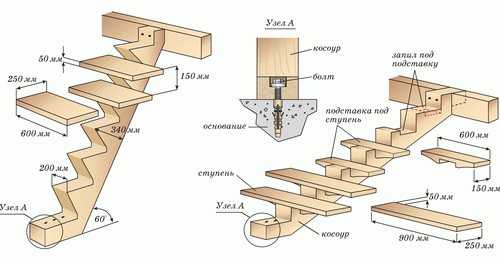

Схема новой лестницы на косоурах.

Если говорить о недостатках такой конструкции, то можно отметить, что для ее устройства нужна более высокая площадная балка. В обратном случае несущая балка в пропил целиком не поместится. А поскольку площадная балка увеличится по высоте, то автоматически уменьшится проход под маршем. Также можно задвинуть ступеньку вкупе с косоуром в балочную площадку. Таким образом, существует возможность изменения горизонтальных размеров на несущей балке. Однако движение ступеней способно привести к усложнениям крепежных узлов, в последующем это грозит новым уменьшением высоты прохода под лестничным маршем.

Поэтому, если лестница оснащена выходной ступенью в своей конструкции, специалисты рекомендуют сделать несущую балку с пропилом в его верхней части. Это позволит компенсировать увеличение площадки по вертикали.

Что может потребоваться для крепления косоура:

Стальная тетива

Порядок сборки перил

Чтобы установка перил на лестницу проходила без сюрпризов, надо четко представлять весь процесс.

Крепят два крайних столба — вверху и внизу пролета. Их выставляют так, чтобы от края столба до края ступени было одинаковое расстояние (обычно 3-6 см). Если лестница сделана на косоуре, их выставляют совмещая края, или следя за тем, чтобы с обоих сторон было одинаковое расстояние.
Между двумя смонтированными столбами натягивается веревка. В их центр вкручиваются саморезы, натягивается шпагат, по которому надо будет выставлять центры устанавливаемых балясин и столбов, можно будет смотреть высоту и т.д. Вместо веревки можно установить направляющую, если вы уверены в том, что она ровная и нигде не провисает.
Порядок сборки лестничных перил состоит из нескольких последовательных действий
Крепятся балясины, ставятся столбы по имеющейся разметке. Их положение — строго вертикальное и так, чтобы верхушка была вровень с ниткой/направляющей.
При установке каждого элемента выверяется его положение:
- Столбы/балясины должны стоять строго вертикально, без малейших отклонений. Проверять надо в двух плоскостях.
- Они должны быть на одной линии с уже установленными, «не гулять» вправо или влево.
На выставленные столбы надеваются перила (с подперильником или без — зависит от вашего желания).

Далее процесс повторяется для второго пролета. Последнее, чем заканчивается установка перил — объединение опорных столбов в месте поворота. Конкретный способ зависит от типа и материала поручня, но надо исхитриться сделать так, чтобы этот участок был переходом от одного пролета к другому, при этом был удобен и не казался чужеродным.

Крепление проводов с помощью перфоратора и дюбелей, скоб, хомутов

Сначала рассмотрим первый способ с помощью привычного всем перфоратора.

Самые ходовые и распространенные виды крепежа для прокладки кабеля в квартире в этом случае:

Дюбель-стяжка для крепления одиночного плоского или круглого кабеля

Принцип крепления – сверлится отверстие диаметром 6мм, внутрь хомута закладывается кабель и хомут заталкивается, забивается в отверстие.
Преимуществ у данного крепления несколько – экономично, быстро, никаких лишних выпирающих деталей, если вам придется заделывать крепеж в штробе. Кроме этого данным крепежом можно крепить и гофру.

Кабельная стяжка с отверстием под дюбель

Минимальные затраты на расходку. Достаточно иметь пластиковый дюбель и более ничего. Занимает минимум места на поверхности.

Монтажная квадратная площадка

Сверлите отверстие на 6мм, забиваете чопик или пластиковый дюбель хомут и шурупом прикручиваете площадку к стене. После чего кабельной стяжкой притягиваете кабель к площадке.

Клипсы под гофру

Крепление клипсы осуществляется дюбелем и саморезом. Клипсы подбираются в зависимости от диаметра гофры. Достоинством клипс является то, что их можно собирать в блоки (для этого сбоку имеются специальные замки) и прокладывать одновременно несколько трасс кабелей.

Металлические скобы

Если кабель прокладывается в металлорукаве, то для крепления используйте металлические скобы. Опять же размер подбирается исходя из диаметра металлорукава.

Самоклеющаяся площадка

Если требуется проложить участок кабеля по металлической поверхности, и эту поверхность нельзя или не желательно сверлить, воспользуйтесь самоклеющимися площадками. Площадка имеет самоклеющуюся подложку, которая после удаления защитного слоя легко приклеивается на чистую поверхность. Кабель крепится к площадке опять же нейлоновой стяжкой. Такой крепеж часто используется при монтаже проводки в большой электрощитовой.

Общие сведения

Можно выделить следующие преимущества таких конструкций:

Легкость и компактность;
Эффектный вид;
Экономия расходов на стройматериалах;
Экономится полезная площадь и общий объем пространства, что особенно ценится для небольших комнат.

Тем не менее здесь есть и свои недостатки. За счет того, что на ней отсутствуют какие-либо ограждения она не является безопасной для передвижения, особенно если в доме дети. Также проектирование, расчетная часть, а также монтажные работы очень не простые.

Стена, к которой будет происходить крепление лестницы, должна иметь несущую способность, желательно с запасом. Здесь нужно учитывать массу самих ступеней. Так например, ступени из дерева или стекла не будут нуждаться в дополнительном укреплении стены, а вот литые ступени из бетона потребуют достаточно надежной опоры.

Материалы

Для создания воздушной конструкции могут быть использованы следующие материалы:

Металлические элементы т. к. металлические ступеньки это редкое явление;
Древесина является фаворитами при изготовлении лестниц ;
Пластиковые детали для проступней;
Бетон. Этот материал также используется, но он является очень тяжелым для этого варианта, требующий армирования каждой детали.

Крепление лестницы к стене

Как уже говорилось, у консольной лестницы нет как таковой опоры, вместо чего есть следующие методы их устройства:

Встроенной нише. В глубину стены на 20-40 см, в зависимости от материала стены и ширины консольного марша, производится врезка ступеней;
Ступени крепятся на косоуре — сложной сварной конструкции. Это замена стенового крепления в случае, когда стена имеет небольшую несущий способность . Данный каркас располагается максимально близко к стене и делается как можно менее видимым.;
На больцах. Свободной частью проступней, с передачей нагрузки на последующий элемент, до закрепления в пол или потолок;
На тросе. Это является дополнительной опорой, заменяющей поручни.Здесь вся нагрузка со свободной стороны ступени передается на потолочное перекрытие;
Фиксация к профилю похожа на косоур. Считается наиболее надежным способом, где производится крепление ступенек к профилю, после чего их обшивают гипсокартоном.

Если вы находитесь еще на этапе строительства кирпичного либо блочного дома, то лучше выполнить устройство проступней именно в этот момент.

При устройстве ступенек с использованием кронштейна консольной опоры в стену монтируется консольная опора в виде 1 м трубы. Глубина берется от 25 до 30 см. В этом методе допускается использование массива дерева и древесно-стружчатых плит, т. к. проступь здесь не выполняет роль несущей части и всю нагрузку получает кронштейн.

Однако, даже если стена является не прочной, способ есть. Чтобы анкер не вырывало необходимо будет произвести расширение опоры. Для этого используют сварная консольная опора из металла с площадкой.

Фиксация к потолочной поверхности также считается прекрасной альтернативой при небольшой прочности стены. Ступеньки лучше крепить до выполнения отделки. Метод заключается в использовании сверхмощного металлического каркаса, изготовленного из профтрубы или швеллера. Крепления можно выполнять как к потолку, так и к напольному покрытию.

К этой стойке приваривается кронштейн под ступени. Готовую конструкцию отделывают гипсокартоном или выкладывают с использованием легких блоков.

Сложным и требующим проффесионального подхода способом считается фиксация тетивы. Он заключается в привинчивании кронштейна к тетиве, которая фиксируется на перекрытии внушительной опорой или анкером.

Крепление поручня к сварной или кованной ограде для лестницы

На кованную или сварную ограду обычно ставят деревянный поручень. В нижней его части делают пропил по размерам верхней перемычки готового ограждения. Глубина посадки поручня — около 2 см. Можно и больше-меньше — зависит от желания. Соединяют перила с поручнем саморезами, которые закручиваются через отверстия в верхней перемычке

Важно при этом подобрать длину крепежа: он должен быть немного (минимум — на 5 мм) меньше высоты поручня, чтобы винт не торчал на поверхности

В верхней перемычке сделать отверстия и через них шурупами закрепить перила

В данном случае установка поручня на лестницу несложная:

В верхней перемычке делают отверстия, которые чуть больше диаметра выбранных саморезов, но меньше диаметра шляпки. Шаг — от 50 см до 1 метра.
Поручни подрезают, где это необходимо, подгоняют места стыков до идеального состояния.
Устанавливают поручни на место, добившись идеального совпадения стыков, закрепляют их в таком положении струбцинами.
Через отверстия в перемычке устанавливают крепеж.
Снимают струбцины

Крепление поручня окончено, перила готовы к эксплуатации.Подобрать профиль поручня тоже важно

Есть еще возможность приклеить деревянный поручень к металлическим сварным или кованым перилам. При выборе клея надо смотреть, чтобы он мог соединять древесину и металл

Для наружных лестниц (на крыльцо, например) надо еще обращать внимание на диапазон эксплуатационных температур. В остальном сложностей никаких:

намазать по инструкции клей;
прижать детали, зафиксировать струбцинами;
оставить до высыхания клея;
снять струбцины.

Для надежного крепления поручня к стальной лестнице, можно использовать оба эти способа. Одно другому никак не мешает.

Крепление ступеней к металлическому каркасу саморезами

Крепление ступеней саморезами

Монтаж ступеней саморезами хорош тем, что все элементы крепления находятся в подступенной части и внешняя декоративная отделка при этом не страдает. Желательно для крепежа использовать мощные саморезы с глубоким крестообразным или шестигранным пазом, чтобы исключить слизывание паза при затяжке.

Сейчас зачастую используют для крепления ступеней кровельные саморезы, которые имеют шестигранную головку и кончик в виде сверла

Стоит обратить внимание на то, что такие саморезы выпускаются для дерева и металла и отличаются диаметром сверла (для дерева тоньше). Если монтаж производится через стенку профильной трубы металлокаркаса, то возникает естественное желание использовать кровельные саморезы по металлу и сразу прошивать металл и дерево ступени, но при этом стоит понимать, что у самореза по дереву диаметр сверла значительно меньше диаметра витков, что обеспечивает хорошую площадь зацепления шурупа в массиве доски, в отличие от самореза по металлу

Саморезы с потайной головкой удобно использовать в случае просматриваемой нижней поверности лестницы. При этом в металлоконструкциях сразу делается потай под конусообразную шляпку. Стоит заметить, что если ступени не из сосны (относительно мягкая древесина), а из лиственницы, бука, ясеня или дуба, то для вкручивания самореза диаметром 5-6 милимметров потребуется делать предварительные отверстия в ступени диаметром 3-4 мм (по диаметру основного тела самореза — где нет резьбы), иначе саморез полностью не вкрутится.

Как осуществить крепление косоуров к элементам лестницы

Лестница на косоурах — распространенный тип устройства интерьерных лестниц. Такое устройство наиболее просто в изготовлении, потому что требуется меньшее количество технологических операций. Косоур представляет собой несущую наклонную опору ступеней. Бывает в виде балки с гребенчатыми выпилами, на которые укладываются проступи, или зигзагообразной формы.

При монтаже ступеней на элемент с боковой стороны видны торцы ступеней, в отличие от конструкций на тетивах. Такой тип более легкий визуально, для устройства нет необходимости делать лестничную шахту или подшивать нижнюю сторону марша. Лестницы на косоурах имеют оригинальный внешний вид и украшают интерьер. Ступени, выполненные на косоурах, могут не иметь подступенков, что так же облегчает внешний вид.

Для лестничных пролетов стандартной ширины обычно устраивают два элемента, которые поддерживают ступень в первой трети и второй трети ее ширины. Для широких лестниц, — более полутора метров, используют третий центральный элемент. Возможна установка ступеней и при помощи одного косоура, расположенного по центру ступеней. В этом случае используют дополнительную деталь — площадку под ступень, для распределения нагрузки.

Косоуры изготавливают из дерева, металла, армированного бетона. Деревянные элементы изготавливают из досок, толщиной не менее 50 мм и достаточной ширины, чтобы при устройстве выпилов под ступени, ширина оставшейся части доски была не менее 120 мм в самой узкой части. Возможно различное, в зависимости от устройства.

Способы закрепления косоура в нижней части

Технология закрепления косоура на верхней и нижней площадке может быть различной.

На это влияет толщина деревянных деталей перекрытия, устройство самого элемента, и прочие технические особенности.

Как уже говорилось выше, нижний конец балки испытывает действие двух сил — вертикально направленной и горизонтальной. Опора должна принимать нагрузку элемента сверху и предотвращать возможность сдвига его по горизонтали. Для закрепления нижней части можно применять два способа.

Выпил в нижней части косоура. Делается угловой вырез нижней части косоура. Ответный ему вырез делается в балке перекрытия. При монтаже вырезы соединяются в замок и дополнительно фиксируются при помощи металлических крепежных уголков или вертикальных шпилек.
Выпил в балке перекрытия. В случае, если балки перекрытия или площадки имеют достаточную толщину, вырез можно сделать только в опорной балке перекрытия, не делая выреза в элементе.
При помощи упора. Если позволяет устройство нижней площадки, делают упор, в который встанет нижний конец элемента. Этот способ показан на фото.

Как закрепить верхнюю часть косоура

На верхнем перекрытии крепление косоура так же может осуществляться путем устройства запилов в элементе и в балке. Проблемы изготовления запилов те же самые, что и в нижней части: выпилы ослабляют, поэтому поперечное сечение балок должно быть достаточным. Увеличение же толщины перекрытия уменьшает высоту потолка под площадкой. Частично это нарастание высоты площадки можно решить использованием фризовой (верхней) ступени.

Проблема ослабления вырезами в верхней части еще более актуальна, потому что направление действующих сил вертикально и действует на излом вырезанной части.

Наиболее устойчивым является соединение, при котором вырез делается только в балке перекрытия, причем угол запила совпадает с углом наклона элемента. Возможно крепление и при помощи металлических крепежных элементов — уголков. В этом случае, косоур опирается на балку только в вертикальной части. Такой способ более прост и требует меньше времени на изготовление, но не обладает достаточной прочностью, поэтому пригоден для устройства небольших лестниц, испытывающих малые эксплуатационные нагрузки.

Какой бы способ устройства лестницы на косоурах вы не избрали, продуманная конструкция поможет построить лестницу, которая будет верой и правдой служить владельцам, украшая интерьер.
