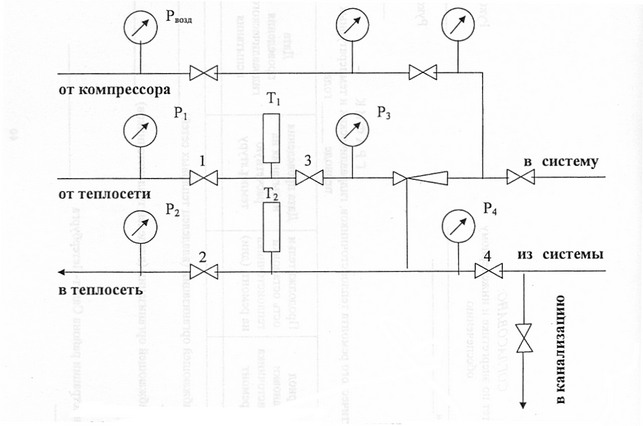

Схема промывки системы отопления компрессором

Варианты промывки отопительных систем

Причина засорения не только в наличии механических взвесей в теплоносителе, но и в реакции металла с водой. Взаимодействие приводит к наслоению отложений разного типа, в том числе солей кальция, мягкого и твердого осадка, ржавчины. Чтобы знать, как и чем промыть систему отопления в частном доме, необходимо ознакомиться с технологией проведения работ и подобрать оптимальный вариант, подходящий для применения в каждом индивидуальном случае.

Механический способ прочистки

Для выполнения процедуры потребуется демонтаж и полная разборка приборов отопления. Чистить нужно жесткими щетками, работы ручные, поэтому потребуется немало времени и сил. Техника сложная в применении, поэтому используется редко.

Гидродинамический способ прочистки

Технология проста – в трубы нагнетается чистая вода, для чего используется специальное промывочное оборудование. Аппараты оснащаются насадками, которые помогают устранить все отложения и даже самые стойкие загрязнения.

Технология считается простой и практичной, не требуется использование химических веществ, поэтому способ подходит для промывания батарей из чугуна, которые в силу малой инертности металла плохо переносят химические вещества. Гидродинамическая технология стоит дороже, чем очищение химикатами, потому что требуется специальное оборудование для промывки системы отопления, которое подает воду под определенным давлением в несколько сотен атмосфер.

Химический способ прочистки системы

Для устранения сложных и значительных отложений изнутри труб и батарей применяются химические и биопрепараты для промывки системы отопления частного дома. Способ считается практичным и действенным, позволяет быстро избавиться от сложных отложений в виде накипи, невымывающихся из трубопроводов естественным образом.

Правильно подобранные составы быстро размягчат, разрыхлят слои, а вода под напором вымоет их изнутри. Во многих смесях есть компоненты для защиты элементов магистрали от ржавчины, за счет чего продлевается срок работы всего оборудования. Регулярность проведения химической чистки зависит от типа применяемых препаратов.

К достоинствам технологии относят:

сравнительно невысокую стоимость процедуры;
оперативность проведения работ;
готовность магистрали к эксплуатации сразу после завершения чистки – приборы не придется демонтировать;
работы разрешено проводить без нарушения режима циркуляции теплоносителя.

Следует знать, что применять составы нужно только после предварительной подготовки – токсичные смеси могут вредно повлиять на здоровье, поэтому из комнаты нужно увести людей и защитить лицо, руки работника.

Алгоритм работ следующий:

Подобрать состав для промывания. Как правило, все смеси применяются в зависимости от материала трубопровода, батарей – нужно внимательно читать назначение и применение состава.
Если требует инструкция, то состав разводится водой.
Заполнить резервуар составом, подключить насос и запустить циркуляцию жидкости на определенный период времени. Ограничения по времени указываются в инструкции, зависят от толщины отложений.
Как только магистраль отработает положенное время, отключить подачу питания, слить отработку и промыть контур чистой водой.

После промывания заполнить магистраль теплоносителем нужного вида и можно снова эксплуатировать теплосистему.

Гидропневматический способ прочистки

Технология считается оптимальной для выполнения своими руками и эффективной по воздействию.

Как проводится гидропневматическая промывка систем отопления:

Отключить систему отопления от питания. Открыть клапана в магистрали и слить воду.
Удобнее всего демонтировать батареи с шаровыми кранами, а для откручивания стыков на чугунных радиаторах их придется нагревать.
Промыть приборы чистой водой, лучше в ванной, подавая воду шлангом в отверстие радиатора.

Промывать батарею нужно до тех пор, пока текущий поток воды не станет чистым. Если слой отложений сильно толстый, пригодится жесткая щетка или трос.
Промыть трубы, пользуясь тем же способом, не забыть об устранении коррозийного налета.

После выполнения работ нужно собрать агрегаты, запустить систему в работу.

Цены

УслугаЦена
Промывка бойлеров *
Промывка бойлеров от 50 до 199 литров 12000 руб.
Промывка бойлеров от 200 до 299 литров 16000 руб.
Промывка бойлеров от 300 до 499 литров 24000 руб.
Промывка бойлеров от 500 до 1000 литров 30000 руб.
* доп работы по подготовке бойлера к промывке (врезка кранов и т.п.) в цену не входят и оплачиваються отдельно.
Промывка котлов
Промывка настенных традиционных котлов до 50 кВт 7500 руб.
Промывка настенных конденсационных котлов до 50 кВт 9000 руб.
Промывка настенных конденсационных котлов от 51 до 99 кВт 15000 руб.
Промывка настенных конденсационных котлов от 100 до 150 кВт 25000 руб.
Промывка напольных котлов до 49 кВт 12000 руб.
Промывка напольных котлов от 50 до 99 кВт 15000 руб.
Промывка напольных котлов от 100 до 149 кВт 19000 руб.
Промывка напольных котлов от 150 до 199 кВт 29000 руб.
Промывка напольных котлов от 200 до 299 кВт 45000 руб.
Промывка напольных котлов от 300 до 399 кВт 65000 руб.
Промывка напольных котлов от 400 до 500 кВт 75000 руб.
Промывка напольных котлов более 500 кВт цена по запросу
Промывка радиаторов отопления **
Промывка 1 радиатора 2000 руб. (мин. заказ от 6000 руб.)
** в случаях с антифризом сам теплоноситель в стоимость не входит.
Промывка водяного теплого пола ***
Промывка 1 ветки теплого пола 1500 руб. (мин. заказ от 6000 руб.)
*** в случаях с антифризом сам теплоноситель в стоимость не входит.

Признаки необходимости в промывке

Для нормального функционала системы отопления движению теплоносителя по сооруженным для него каналам ничто не должно мешать.

Диагностировать его можно при внимательном отслеживании работы всей системы и появлении ряда косвенных признаков:

прогрев системы происходит дольше, чем до этого (для систем автономного обогрева);
работа котла сопровождается нехарактерными для него звуками;
увеличился расход газа или электричества;температура в разных частях радиаторов существенно разнится;
радиаторы заметно прохладнее подводящих труб.

Впрочем, слабый или неравномерный прогрев батарей не всегда является признаком их засорения. Возможно, произошло их завоздушивание. В такой ситуации достаточно сбросить воздушную пробку через Маевскогокран .

Без регулярной промывки систем отопления происходит заростание труб, уменьшение их проходного сечения, в результате чего происходит увеличение гидравлического сопротивления

В домах с системой централизованного обогрева ее промывка должна проводиться сотрудниками теплоснабжающей компании. В частном же доме эта процедура проводится силами хозяев или приглашенных специалистов.

Так, например, в системах централизованного отопления теплоноситель должен проходить цикл водоподготовки, что снижает степень загрязнения. Правда далеко не всегда это правило выполняется. Да и сама система часто эксплуатируется третье или четвертое десятилетие и количество мусора, циркулирующего внутри, возрастает с каждым годом.

Но как для централизованных сетей, так и для автономных систем, рекомендуется проводить промывку ежегодно. Что, к слову, подтверждается и требованиями строительных норм. Именно такой срок считается критическим для накопления внутри контура количества мусора, существенно снижающего эффективность работы.

Если перед началом отопительного сезона не проводится промывка системы, забивается трубопровод, преждевременно выходят из строя приборы и нагревательное оборудование

Химическая промывка

Это самый распространенный способ. Растворяя в теплоносителе определенные химикаты, можно добиться быстрого избавления от существующих отложений. Их остатки просто вымываются самотеком, не создавая дополнительных неудобств.

Как правило, для подобных целей применяют щелочные и кислые растворы. Стоят они дешево, поэтому химическая прочистка считается доступным методом. Установка для ее проведения проста. Она состоит из емкости, в которую помещают реагенты, и насоса, подключенного к отопительной системе. Время, потраченное на один круг прогона, рассчитывается в индивидуальном порядке. При этом учитываются длина магистрали и объем теплоносителя.

Химическая и специальная промывка систем отопления

Быстрота, эффективность, доступность — это главные преимущества описываемого варианта. Но есть еще один ощутимый плюс этого метода очистки. Его можно применять даже зимой, не отключая систему отопления. Но его массовому использованию мешает один существенный недостаток.

При помощи химического способа промывки нельзя прочищать алюминиевые трубы. Хрупкий металл под действием щелочи или кислоты теряет свою упругость. Алюминий становится пористым и быстро истончается. Поэтому даже не самый сильный гидроудар может спровоцировать аварию.

Другие способы

Полезный результат достигается за счет тонких струй влаги под большим напором, удаляющих накипь, ржавчину, отложения жира

Гидродинамическая промывка, как гидропневматическая, требует наличия особого оборудования, со специальными насадками, тонкими шлангами.

Полезный результат достигается за счет тонких струй влаги под большим напором, удаляющих накипь, ржавчину, отложения жира. Применяется для трубопроводов и радиаторов с простой схемой расположения водных каналов.

Недостатки: дорого стоит.

Преимущества: достаточно эффективна.

Пневмогидроимпульсная промывка еще один способ очистки отопительной магистрали.

Используется для полостей, диаметр которых не превышает 15 см.

Принцип действия: при помощи пневмопистолета или специального импульсного аппарата, подсоединенного к обратке с помощью отвода, в трубах создается давление воздуха около 5 атмосфер. В этих условиях от внутренних поверхностей труб откалываются затвердевшие загрязнения.

Наружу они удаляются вместе с воздухом через шланг, который подсоединяется к отводному патрубку обратки вместо отсоединенного компрессора. Открытием вентиля воздух устремится наружу под давлением, заодно вынося все загрязнения.

Электрогидроимпульсная очистка отопления. Полезный результат достигается под действием специального аппарата. Образовавшаяся внутри накипь разрушается ударной волной от электрического разряда коаксиального кабеля при давлении до 12 атм. Сами трубы при этом не страдают, независимо от конфигурации системы отопления. Мусор по окончании процедуры вымывается проточной водой.

Р-техно, ООО

Российский разработчик и производитель оборудования для ЖКХ и строительства начала выпуск нового оборудования — промывочного компрессора с импульсным пневмогенератором Буча-К.

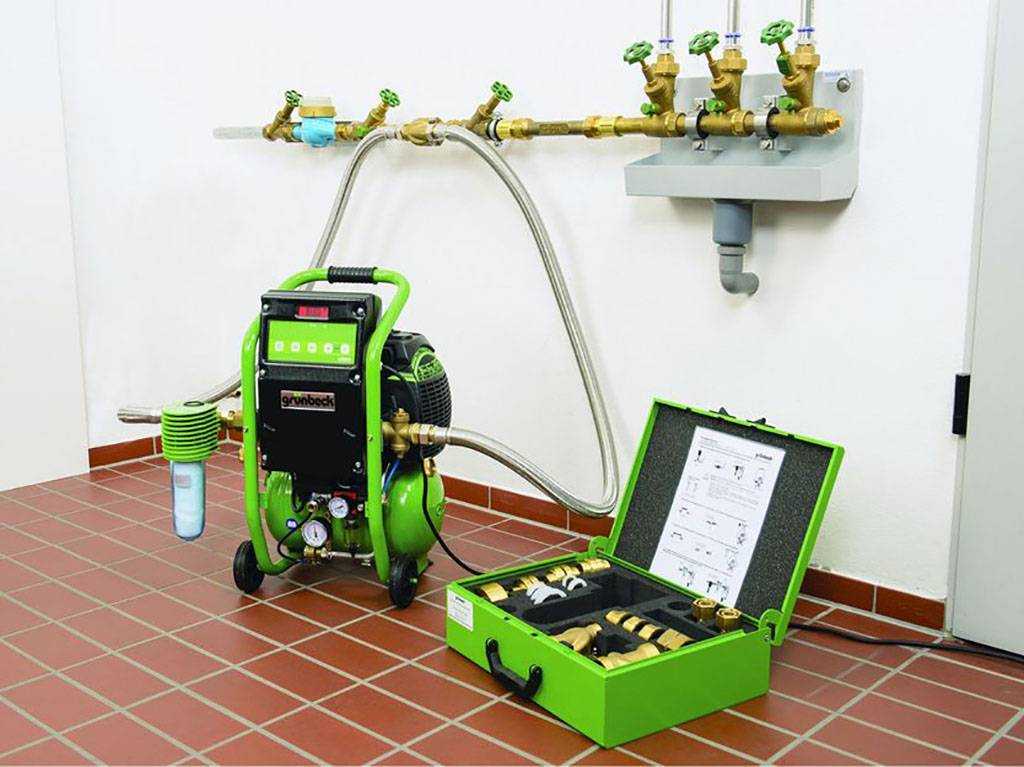

Компрессор представляет собой компактное переносное устройство с электронным управлением. Используется для промывки трубопроводов, стояков теплоснабжения и водоснабжения в многоквартирных домах, систем холодного и горячего водоснабжения и отопления, а также для автоматической профилактики от отложений в промышленных системах водо и тепло снабжения.

Отопление, система водоснабжения и канализация нуждаются в очистке!

Наиболее распространенной причиной обрастания внутренней поверхности труб являются коррозионные процессы, а также загрязнения, наносимые нефильтрованной водой. По статистике, через 7-10 лет система может засориться наполовину. А чем больше засор, тем сложнее промыть систему отопления. Признаком засоренности системы отопления является снижение температуры труб и радиаторов.

Безразборная промывка систем отопления дешевле и позволяет значительно увеличить срок службы радиаторов. Грязь и ржавчина снижают теплоотдачу и ведут к преждевременному износу всей отопительной системы.

Промывка систем водоснабжения – это профилактика, благодаря которой отпадает необходимость в более трудозатратных и дорогих в финансовом плане работах.

Возможности использования

Благодаря компактности, компрессор может применяться на небольших объектах и в частных владениях. Помимо очистки трубопроводов и оборудования для водоснабжения, с помощью (ПК) БУЧА-К очищают системы обогрева пола и солнечные батареи от илистых и донных отложений. А также проводят промывку систем отопления после монтажа или ремонта.

Также ПК БУЧА-К может применяться в технологических схемах для очистки систем теплоснабжения, очистки трубопроводов, и испытания под давлением сантехнического и отопительного оборудования.

Выгодная профилактика

Профилактическая промывка позволяет избавиться в необходимости в более трудозатратных и дорогих в финансовом плане работах. О возникновении отложений в системе можно забыть вовсе при автоматическом редком воздействии на систему с помощью импульсного пневмогенератора, около одного раза в сутки или в неделю. Воздействие импульсами програмируется самим потребителем.

Принцип работы компрессора

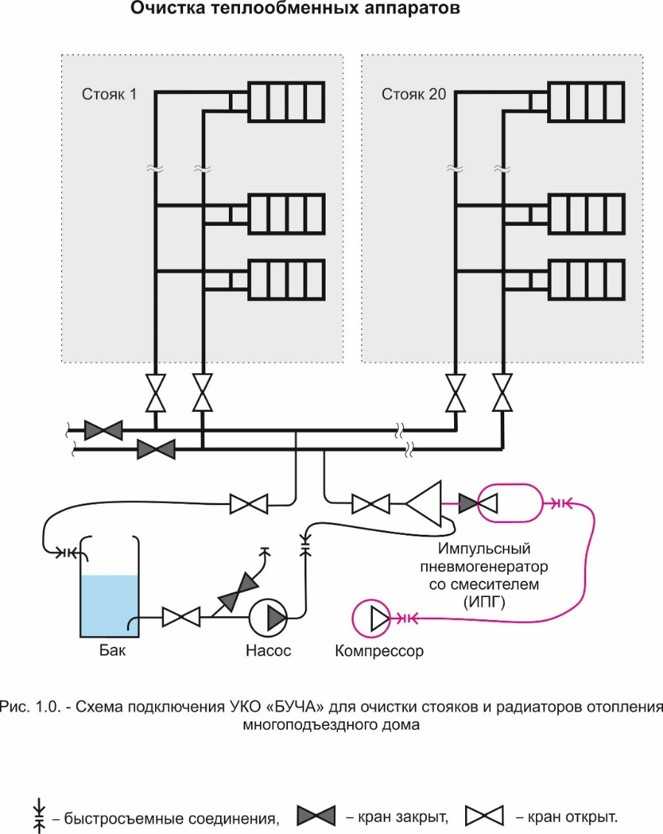

ПК БУЧА-К воздействует на системы отопления, водоснабжения гидропневматическим импульсом энергией до 2 кДж, с частотой 0,5-30 минут, длительностью 0,02-0,09 секунд и скоростью до 300 м/с. Воздействие комплексное: гидравлическим способом, пневматическим с эффектами барботирования и гидродинамической кавитации, акустическим (ультразвуковым). Щадящий режим воздействия на трубопроводы, системы отопления и водоснабжения обеспечивается с помощью коротких импульсов воздуха, направляемых в поток воды. Импульсы создают гидродинамический режим сжатия-разряжения (давление-вакуум), что обеспечивает быстрый отрыв частиц отложений от поверхности с последующим выносом из системы посредством сетевой проточной воды. При этом исключено образование заторов. Также процесс промывки отопления и систем водоснабжения помогает избавиться от пробок и засоров, существовавших до процесса очистки.

Применение компрессора для систем отопления и водоснабжения

Приобрести промывочный компрессор для промывки системы водоснабжения или отопления может любой желающий. Затраты при демократичной цене и высокой эффективности хорошо окупаются увеличением срока службы коммуникаций.

Промывочный компрессор производства ООО «Р-техно» оснащен электронной системой управления, умеющей анализировать состояние труб и подбирать оптимально эффективный режим давления при осуществлении очистки. Компрессор обеспечивает быструю безреагентную промывку систем отопления и промывку систем водоснабжения. Он с первого раза воздействует на ржавчину, накипь, другие отложения. При работе есть возможность регулировки частоты импульсов для различных отложений, включая разовое воздействие в режиме ручного управления.

ПК БУЧА-К – компактный и маневренный. Он весит 20 кг, габариты не превышают 0,5 метра. Это позволяет одному человеку свободно транспортировать оборудование на любом виде легкового транспорта, свободно перемещать на объекте для очистки трубопроводов, систем отопления и водоснабжения через малые дверные проемы и лестничные клетки.

Советы по эксплуатации труб отопления

Чтобы работоспособность отопления не уменьшалась ниже критического состояния, необходимо придерживаться нескольких правил:

Не реже одного раза в год производить очистку.
По-возможности отказаться от применения в качестве теплоносителя неподготовленной воды. В простейшем случае подготовка состоит в кипячении, в процессе которого содержание растворенных солей значительно уменьшается. Соответственно, уменьшается интенсивность образования накипи. Однако более эффективным является применение специальных ингибиторов, уменьшающих интенсивность коррозии и отложения накипи. При использовании ингибиторов следует убедиться в их соответствии материалу изготовления имеющихся труб и радиаторов.
На отопительных магистралях должны присутствовать фильтры грубой очистки. Устанавливать их следует так, чтобы патрубок был направлен вниз. Это сделает его очистку более простой и эффективной, поскольку все загрязнения будут сливаться вместе с водой.
Чистить промывные фильтры желательно не реже одного раза в год.

Если очистка производится силами специалистов, при выборе компании-исполнителя имеет смысл обратить внимание на те организации, которые предоставляют гарантию на выполняемые работы.Промывка системы отопления — не самое трудоемкое и сложное мероприятие. Даже без наличия помощников вполне возможно уложиться за один рабочий день. Поэтому не стоит пренебрегать данной процедурой

Результатом станет не только беспроблемное поддержание комфортной температуры в доме, но и существенная экономия на энергоресурсах

Поэтому не стоит пренебрегать данной процедурой. Результатом станет не только беспроблемное поддержание комфортной температуры в доме, но и существенная экономия на энергоресурсах.

Промывка отопления своими руками механическим способом

Для самостоятельной промывки радиаторов наиболее применима технология механической очистки. В этом случае не придется использовать какое-либо специальное оборудование или специфические химпрепараты.

Перед тем, как промыть теплообменник газового котла своими руками, следует подготовить необходимые материалы:

ветошь или старая плотная одежда. С их помощью удастся уберечь ванну от повреждений в процессе промывки в ней радиаторов;
фум-лента или сантехнический лен с тюбиком уплотняющей пасты;
патрубок, позволяющий подсоединять шланг к резьбовым соединениям.

Из оборудования понадобится следующее:

два шланга;
набор ключей;
корщетка;
ерш из стальной проволоки;
ведра, таз и тряпки.

Собственно очистка теплообменника и магистралей состоит из нескольких этапов.

К сливному патрубку отопительной системы подключают шланг соответствующего диаметра. Другой конец шланга выводят в канализацию.
К наивысшей точке системы подключают второй шланг. Как правило, такой точкой является или отвод к расширительному баку, или группа безопасности. Бак или группа безопасности отвинчиваются и на их место прикручивается патрубок, на который надевается шланг. Второй конец шланга подключается к водопроводу.
Когда все будет готово, подают воду в систему. Этим самым удается избавиться от накипи и загрязнений, отложившихся в магистралях системы.
Приступают сливу теплоносителя. Для этого снимают шланг, через который подавалась водопроводная вода. Место соединения с системой при этом не перекрывают. Под действием гравитации вода начинает сливаться через сливной патрубок в нижней точке магистрали.

Для полного слива теплоносителя необходимо следить, чтобы выпускной конец шланга находился ниже уровня магистралей отопительной системы. В частном доме обеспечить такую конфигурацию будет возможно, если сливать воду в ведра, установленные в подполе.

С обезвоженной системы снимают радиаторы

При этом необходимо соблюдать осторожность. Вполне вероятно, что резьбовые соединения на них закоксовались и придется придется прилагать некоторые усилия, стараясь не повредить резьбу.Снятые радиаторы переносят в ванну, предварительно застеленную ветошью или плотной тканью. Здесь из промывают проточной водой, обрабатывают корщеткой и ершом из стальной проволоки

После промывки радиатора еще раз тщательно осматривается на предмет оставшихся загрязнений.Радиаторы устанавливаются на место

Здесь из промывают проточной водой, обрабатывают корщеткой и ершом из стальной проволоки. После промывки радиатора еще раз тщательно осматривается на предмет оставшихся загрязнений.Радиаторы устанавливаются на место.

Через сливной патрубок производят заполнение магистралей свежей водой. При этом следят за образованием воздушных пробок в труба и радиаторах. Избавиться от воздушных пузырей можно путем приоткрытия кранов Маевского на радиаторах. Как только перестанет шипеть воздух и из крана начинает сочиться вода, их закрывает. По мере заполнения магистралей данную процедуру желательно повторить несколько раз.
После того, как собственно промывка теплообменника газового котла своими руками завершена, запускают систему отопления в работу.
С началом циркуляции теплоносителя возможно повторное образование воздушных пробок в радиаторах. Для их ликвидации повторно манипулируют с кранами Маевского. Часть воздуха будет удаляться самостоятельно через воздухоотводчик.
По мере освобождения трубопроводов и радиаторов от воздуха, давление теплоносителя будет падать. Для его выравнивания необходимо произвести дополнительную подкачку воды из водопровода. Кроме того, следует проконтролировать давление в расширительном баке.

Проводим опрессовку

Насос для опрессовки системы отопления

При монтаже новой системы отопления или подготовке старой к отопительному сезону необходимо провести опрессовку. Эта процедура позволяет проверить все соединения и сами устройства и трубы на герметичность. Также опрессовку проводят и в отопительный сезон, если в это время проводился ремонт системы.

Сама процедура испытания может проводиться с использованием воды или воздуха. В холодный период года более предпочтителен второй способ, который исключает замерзание жидкости в системе или при ее протечке.

Сам процесс работ с использованием воздуха будет выглядеть следующим образом:

Из системы отопления сливается весь теплоноситель.
Далее перекрываются вентили, соединяющие выбранный участок с центральной системой. Если испытания будут проводиться в частном доме, то необходимости в изоляции участка нет, ведь ваша система автономна.
После этого подключается компрессор и начинается накачка воздуха до нужного давления. Этот показатель зависит от рабочего давления и должен его превышать минимум в два раза. Например, если в частном доме в работающей отопительной системе 2 атмосферы, то при испытании необходимо достичь 4–5 атм.
В течение минимум 8 часов проследите за давлением. Если все соединения сделаны качественно, то оно не будет меняться (или поменяется очень незначительно). Кроме этого желательно визуально осмотреть все устройства и места стыков (как разборные, так и паянные). При этом соединения промазываются мыльным раствором (если опрессовка проводится с использованием воздуха).

При использовании водного метода, необходимо приобрести (или взять в аренду) специальные опрессовочные насосы. Они могут быть как ручного вида, так и электрические. Принцип действия схож с предыдущим. В системе при помощи насоса создается нужное давление и проверяется герметичность всех устройств и мест соединения.

Правила и порядок проведения разных видов промывки

Технология гидропневматической промывки

Технология промывки системы отопления гидропневматическим методом заключается в нагнетании сжатого воздуха в трубопровод, заполненный водой. Образовавшаяся водовоздушная смесь движется с большой скоростью, тем самым «взрыхляя» и отделяя от поверхности труб имеющиеся отложения и выводя их за пределы контура.

Гидропневматическая промывка отопления с использованием дезинфицирующих средств

Гидропневматическая промывка проводится двумя способами. Первый вариант подразумевает проточную схему. Сначала систему заполняют водой – кран воздухосборника открыт, после заполнения вентиль перекрывают. Затем с помощью компрессора нагнетают сжатый воздух и открывают спускной патрубок. В итоге образовавшаяся водовоздушная смесь проходит по всем отопительным приборам, а затем сливается. Процесс промывки продолжается до того момента, пока из патрубка не потечет чистая вода.

Второй вариант промывки проводится по иному алгоритму. При заполнении системы водой кран воздухосборника закрыт. Затем через дублирующий патрубок в трубопровод нагнетается сжатый воздух в течении 10-15 мин., после чего производится слив грязной жидкости через спускной патрубок.

Химическая промывка: альтернатива капитальному ремонту

Химическая очистка систем отопления основана на применении щелочных и кислотных растворов. Процедура промывки заключается во введении вместо теплоагента химического растворителя и ингибитора коррозии, защищающего металл от окисления. Реагент, циркулируя в системе, растворяет накипь и отложения на стенках трубопровода. Перед сливом жидкости добавляют нейтрализатор, чтобы снизить токсичность препарата.

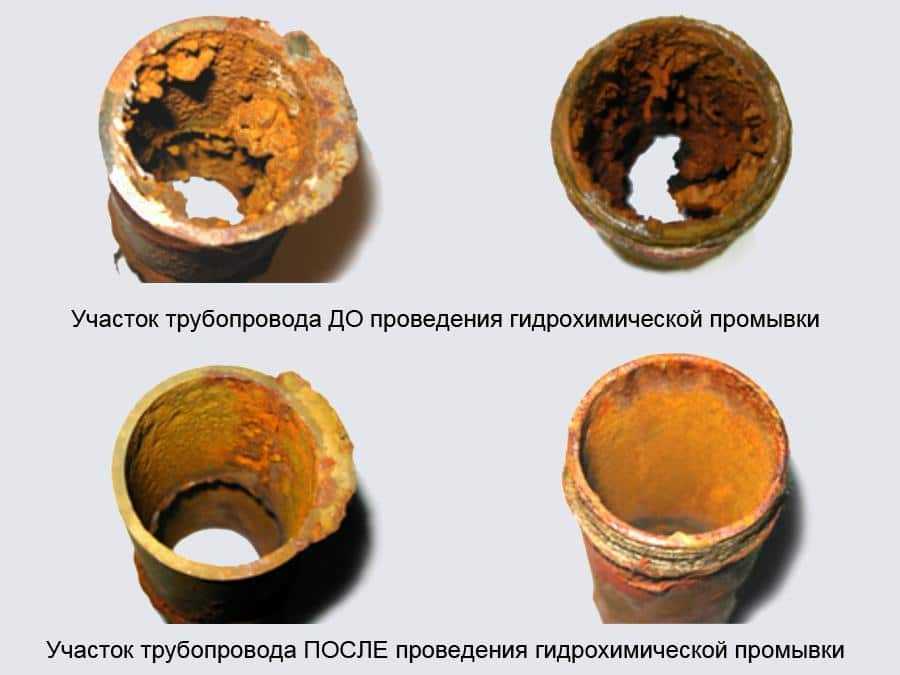

Сравниваем результаты до и после гидрохимической очистки

Состав раствора и время воздействия средства рассчитывают индивидуально с учетом загрязненности радиаторов и труб, и материала, из которого они изготовлены. Преимущество этого метода заключается в возможности проведения процедуры в отопительный сезон без отключения отопления. Как правило, для качественной очистки достаточно одного цикла.

Очистка химическими растворами продлевает срок службы отопительной системы на 10-15 лет и существенно увеличивает КПД радиаторов. Эффект от промывки приравнивают к капитальному ремонту, при этом затраты на нее в 10 раз ниже, чем на ремонтные работы.

К недостаткам химической промывки можно отнести высокую токсичность препаратов. Этот метод нельзя использовать для систем с нарушенной герметичностью и истонченных труб, стенки которых могут не выдержать воздействия концентрированных реагентов. Для алюминиевых батарей этот агрессивный способ применять запрещено!

Пневмогидроимпульсная промывка – эффективный аппаратный метод

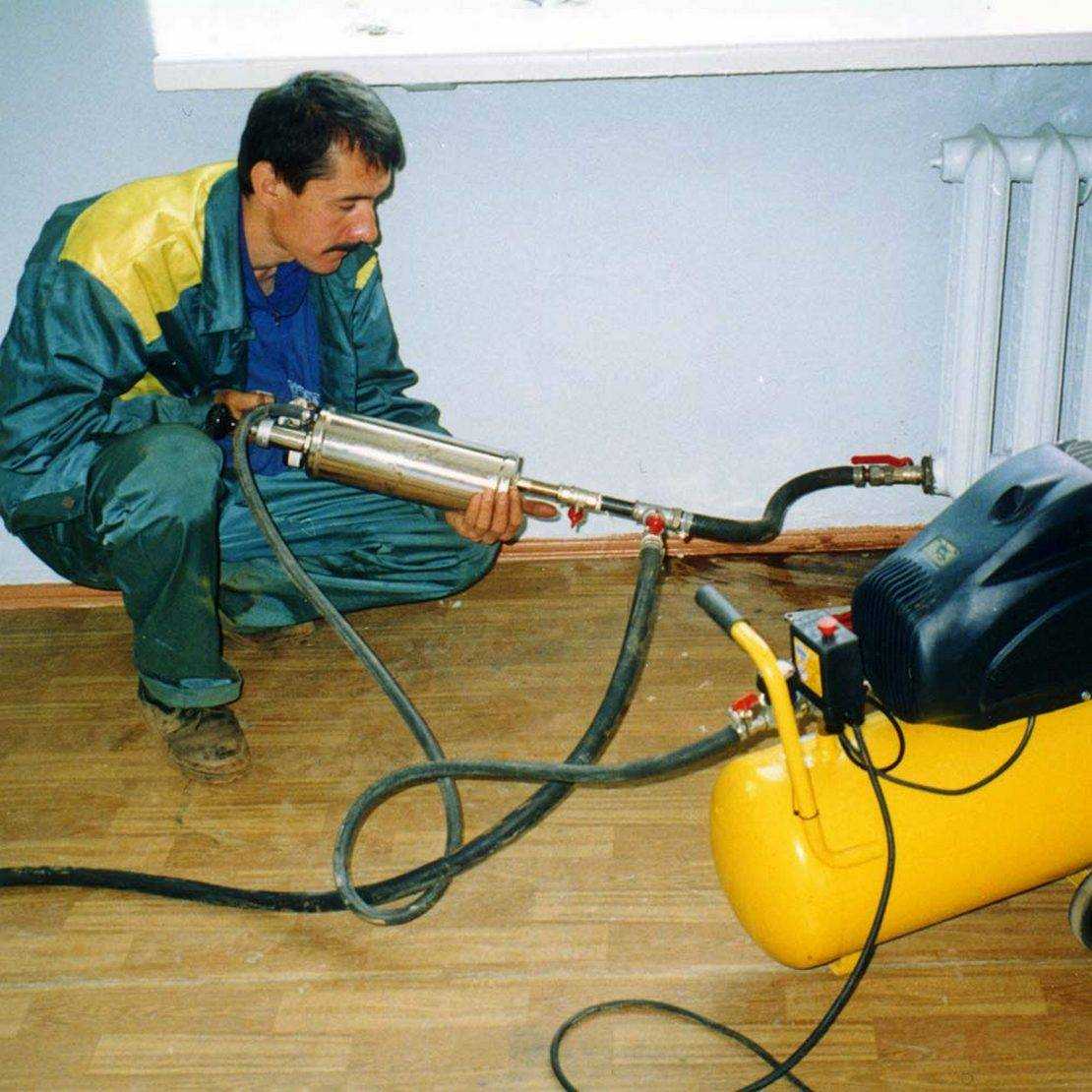

Пневмогидроимпульсную очистку проводят без демонтажа системы при помощи специального пневматического прибора. Воздействие аппарата приводит к образованию в теплоносителе импульсной кинетической волны и кавитационных пузырей, которые, захлопываясь, создают ударные волны. Все это повышает давление в трубах и радиаторах и приводит к очистке их стенок от всех видов отложений и вымыванию загрязнений из системы.

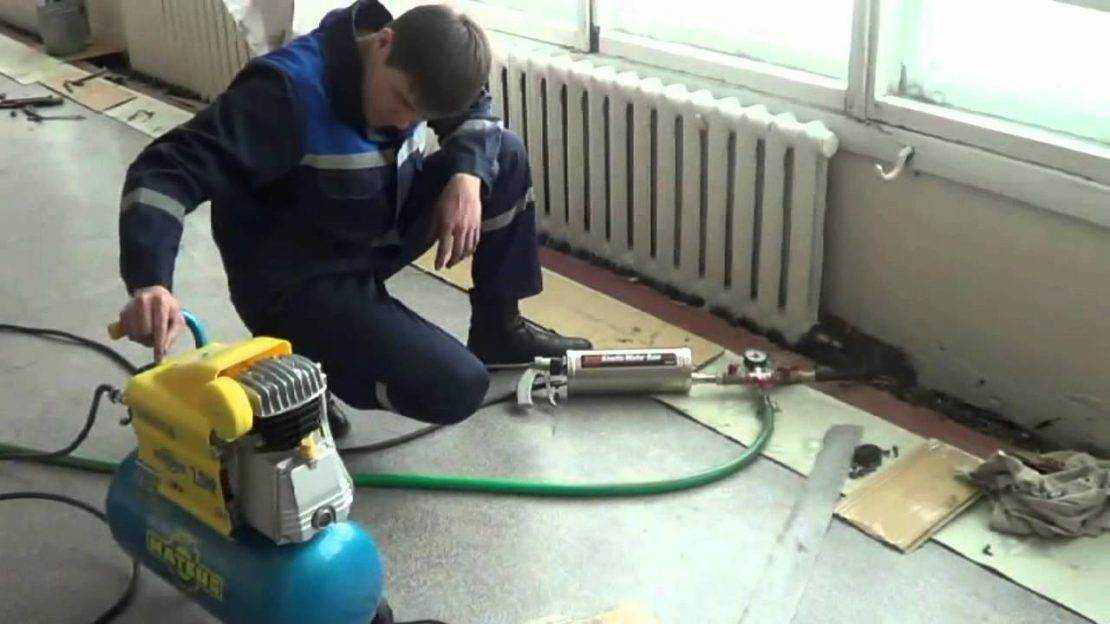

Прибор для гидропневмоимпульсной очистки

Работы с помощью пневмогидроимпульсного аппарата можно осуществлять в любой период отопительного сезона. Методика не требует демонтажа и отключения отопления и позволяет работать с трубами диаметром до 150 мм. Этот способ безопасен для всех металлов, так как не предусматривает воздействия едкими веществами.
